SUPERMICRO SUPERO C7H170-M開箱實測,史上第一張「非K超頻」原力覺醒的主機板王者!

文.圖/陳兆宏 2016-09-01 00:00:00
史上第一張具備「非K天胡」暴力超頻的美超微SUPERMICRO SUPERO C7H170-M主機板來了!來看看,它怎麼讓市售的非K天胡處理器的超頻「原力」「覺醒」回來!


現在,要組天胡桌機,想要花比較少的錢,又要得到比較高效能的話,那麼購買一顆比較便宜的Skylake處理器,搭配一張可以「非K天胡」暴力超頻的主機板,搭配原本盒裝處理器附贈的Intel原廠散熱器,就能「至少」額外壓榨出15~30%的效能。這樣可以「原力覺醒」的好康,怎麼能不玩呢?然而,若要選擇一張「非K天胡」暴力超頻的主機板,要玩「非K超頻」的話,當然不能錯史上第一張具備「非K天胡」暴力超頻的美超微SUPERMICRO SUPERO C7H170-M主機板。



原本只有「K系列天胡」可以超頻,現在「非K天胡」也可以暴力「非K超頻」

超頻玩家都知道,Intel的CPU需要買「K系列」的才「沒有被鎖頻」,再搭配體質好的主機板、記憶體、散熱系統,這樣就能開啟超頻的競速比賽。這個定律,從2011年Sandy Bridge家族就開始了,Intel將沒鎖頻的CPU分成K系列(包裝上會註明Unlocked),而有鎖頻的CPU歸到非K系列(包裝上沒表示Unlocked)。以當時的Core i5-2500K與i5-2500這兩顆CPU來說,其規格和時脈是差不多的(3.3~3.7GHz),但價差卻有大約5%左右,若拿i7-2600K與i7-2600相比,時脈都是3.4~3.8GHz,雖說價差大約8%,但有K的可以輕易超頻到4.5GHz (效能提升32.4%),沒K的就只能最多在3.8GHz運作。至於i3系列,則是沒有提供K系列產品,更別提入門的Pentium與Celeron是否能拿來超頻了!

---------------

專題報導

主內容
(01)Intel Skylake「非K超頻」震撼登場,空冷飆速加快70~74%大爆發!

重點內容
(02)Intel Celeron G3900實測開箱,「非K超頻」2.8GHz暴力狂飆4.8GHz!
(03)Intel Pentium G4400實測開箱,「非K超頻」3.3GHz狂飆4.4GHz!
(04)「非K超頻」的崛起,「美超微Supermicro SUPERO C7H170-M主機板」開啟「非K可超」新紀元!
(05)「非K超頻」完全解密,Z170、H110、B150、H170、C232與C236的「非K可超 – 機密」詳解!
(06)「非K超頻」主機板重裝上陣,Z170、B150與H170「非K可超 – 主機板」清單大公開!
(07)「非K超頻」注意事項,Skylake處理器、主機板、記憶體、顯示卡與散熱器的「非K可超 – 搭配組合」說明!
(08)美超微Supermicro SUPERO C7H170-M開箱實測,史上第一張「非K超頻」原力覺醒的主機板王者!
(09)「非K可超」來襲,華碩Z170主機板提供「非K超頻」加速功能!
---------------

史上第一張具備「非K天胡處理器」暴力「非K超頻」技術的遊戲主機板,美超微Supermicro SUPERO C7H170-M正式誕生!




天胡CPU開放外頻自由超,但僅限Z170晶片組

在Ivy Bridge時代,K系列CPU透過外頻(BCLK, Base Clock)超頻的機率是有限的,到了Haswell之後,K系列的外頻可以調整成100、125、167MHz,讓超頻的玩法變多了,直到了Skylake天胡CPU發表之後,K系列CPU除了沒鎖倍頻(Ratio, Multiplier)之外,也開放Clock Free的功能,也就是基頻(BCLK, Base Clock)可以1MHz為累進單位來超頻,範圍從1~300MHz,搭配加上PEG與DMI的外頻可以鎖定在100MHz,讓超頻玩家不用擔心CPU超頻後PCI Express上不去,使超頻成功的機率大大增加。



原本只有Z170才能自由超頻

只是上述的超頻玩法,Intel的規劃上是必須搭配Z170晶片組才行,以Skylake天胡處理器而言,目前K系列的CPU,有Core i5-6600K (3.5~3.9GHz)和i7-6700K (4~4.2GHz)。這兩款處理器的價位分別是8千多和1.2萬,對於想玩超頻的玩家來說,是一筆不小的負擔。若買那些非K系列的CPU,目前最高檔的有i7-6700 (3.4~4.0GHz),價位只要1萬出頭,但是,非K系列都被鎖頻了,
雖然外頻固定在100MHz運作,想要超頻的玩家,是否只有選擇購買Z170+K CPU的宿命嗎?

非K系列也能超頻了!還不只限定Z170晶片組,連H170也可以超!

不過上述的現象已被打破了,2015年11月30日專注於超頻比賽並在玩家圈頗具盛名的HWBOT網站,出現了一個新的世界超頻紀錄。一位叫做DHENZJHEN的仁兄使用「鎖頻版」的「非K處理器」-Core i3-6320,硬是從原先的3.9GHz (100MHz x 39)時脈往上超頻到4.68GHz (120MHx x 39),整體超頻幅度高達20%,而且是搭配完全不給超頻的H170主機板來實現。更誇張的是,這種拿「H170 + 非K」的不可能的組合,來對上「Z170 + K」的正規組合,竟然還是前者獲勝!不僅讓超頻玩家瞠目結舌,也震撼了主機板業界,更讓Intel非常跳腳。

「非K天胡」暴力超頻的突破點

到底是怎麼做到的呢?原來主機板廠商發現到Intel H170主機板中的鎖頻機制,也就是Intel ME (Management Engine)韌體中有鎖頻功能,而只要修改一下,就可以解除其鎖頻限制,簡單來說,就是H170的鎖頻機制被破解掉,能夠達到調整BCLK的能力,讓非K系列處理器也能透過調整外頻方式來超頻。這樣一來,想要玩Skylake超頻的玩家,就不需要買到Z170那麼高階的主機板,且CPU也只要買非K系列的一般版本,就可以拿來玩超頻了!開啟非K處理器超頻「原力」的新時代!



美超微Supermicro SUPERO C7H170-M主機板外盒,底下有「Server Quality, Built for Gaming」(伺服器品質,為遊戲玩家所打造)的標語


「美超微Supermicro SUPERO C7H170-M主機板」重裝上陣

美超微SUPERMICRO SUPERO C7H170-M主機板,隸屬於美超微Supermicro旗下新品牌SUPERO,為CORE GAMING系列的伺服器級電競主機板。

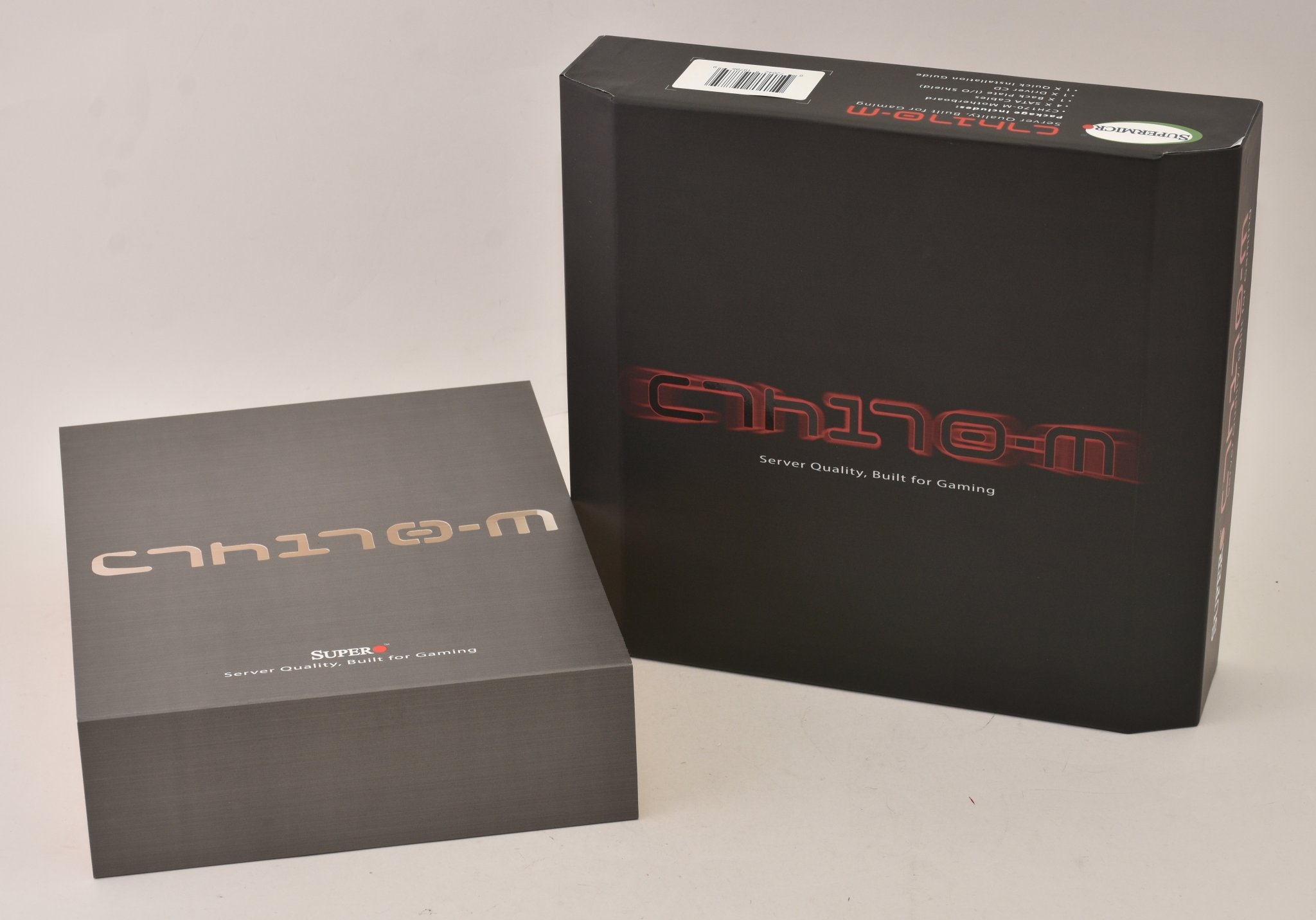

這張主機板,採用micro ATX規格,使用Intel H170晶片組,其外盒可看到產品型號。SUPERMICRO的產品包裝上,以「Server Quality, Built for Gaming」(伺服器品質,為遊戲而生)的標語,來強調其主機板具備SUPERMICRO提供的伺服器DNA,兼具超高穩定與超高可靠度,讓玩家可以一路玩下去而不會當機或發生不穩定的情況,讓遊戲玩家能夠真正享受到不當機的完美體驗,以贏得最後勝利。來強調其超高穩定與可靠度,以吸引玩家的目光。在包裝盒背面也有主機板的規格解說,並標榜具備Server DNA、PCIe M.2具備32Gb/s速度,同時支援Thunderbolt介面卡等特色。

將外盒的紙套取出,裡面的紙盒採用黑+紅的配色設計


伺服器主機板專家Supermicro,首度推出玩家級「超頻」主機板

以專注於研發、生產、製造伺服器相關產品而聞名的SUPERMICRO,公司中文名稱為美超微。「美超微」與「超微」是兩家不同的公司,「美超微」的英文公司名稱為SUPERMICRO,為伺服器、伺服器主機板領導品牌,「超微」的英文公司名稱為AMD,為處理器、顯示卡領導品牌。SUPERMICRO,他們的伺服器主機板品質可說是世界第一,其產品超級耐用,又非常穩定,廣受各大公司行號使用。由於近年來電競文化的流行,使得遊戲專用主機板需求大曾,這塊市場原是四大主機板廠商(華碩、技嘉、微星、華擎)的必爭之地,現在連專注伺服器主機板市場的SUPERMICRO也跳進來,推出主打遊戲玩家專用的電競主機板。

SuperO OC Technology超頻技術誕生

美超微是第一家提出「非K天胡」也可以暴力超頻的主機板廠商,他們將這樣的超頻技術,命名為SuperO OC Technology。SuperO OC Technology,是一個基於BIOS超頻的技術,可以透過UEFI BIOS裡面,直接來調整處理器的基頻BCLK,藉由外頻的提升,來達到超頻的目的。不過,當BCLK提升之後,內顯就不能用了,必須安裝額外的獨立顯示卡,此外,記憶體的頻率也跟著提升,這邊也提供了記憶體除頻功能,可讓玩家輕鬆來玩「非K天胡」的暴力超頻。

外盒後面的產品規格解說,並說明具備Server DNA、PCIe M.2具備32Gb/s速度,與支援Thunderbolt介面卡等特色


開箱囉~

打開其外蓋之後,可看到主機板被完整固定放置在盒子內,拿起主機板之後,盒子下方還有個夾層,是置放附屬配件的地方,從其盒子採用傾斜夾層設計,發揮到最佳的空間利用率。加上其主機板是採用真正靜電袋來包裝,而非市面上使用的一般塑膠袋來包裝,從這些都可看出SUPERMICRO在包裝精簡化與強調品質上面的用心。

開盒囉!可看見主機板躺在裡面


盒子採用傾斜上下夾層設計,上層放主機板,下層配件,且空間利用率非常高


主機板採用真正的靜電袋(Static Shield Bag)來包裝,且符合ROHS環保規範,而非使用市面上的一般塑膠袋來包裝


Supermicro SUPERO C7H170-M的所有配件,含主機板、四條SATA線、M.2固定螺絲、I/O擋板、光碟、簡易說明書


伺服器就是要穩,但又搞超頻讓它不穩?這不科學啊…

對於伺服器主機板製造業者來說,穩定和耐用度才是產品的靈魂,不過SUPERMICRO還首度提供超頻的功能,不是說超頻會不穩嗎?為什麼還要提供這樣的功能讓這麼穩的板子變不穩呢?

安全超頻優化設計
這部份,就要從SUPERMICRO的「超安全超頻特色」說起,其主機板不僅在用料超級講究,就連超頻的選單設計,以及當超頻太超過時的恢復機制,都設想周到。先說明主機板用料部份,SUPERMICRO C7H170-M在整體板子設計上,就採用多層高檔PCB電路板,能夠降低電子訊號的衰竭,提升穩定性與超頻幅度,且使用陶瓷級的電容,以及低電阻、低雜訊的日系固態電容,來提升高溫運作時的穩定度。再加上具備數位電源控制器、Dr. MOS及亞鐵鹽電容量的供電設計,能夠提供比一般桌上型電腦更高的電源轉換效率,一般運作之下就能穩定供電,在超頻時也能幫助提升運作穩定性。

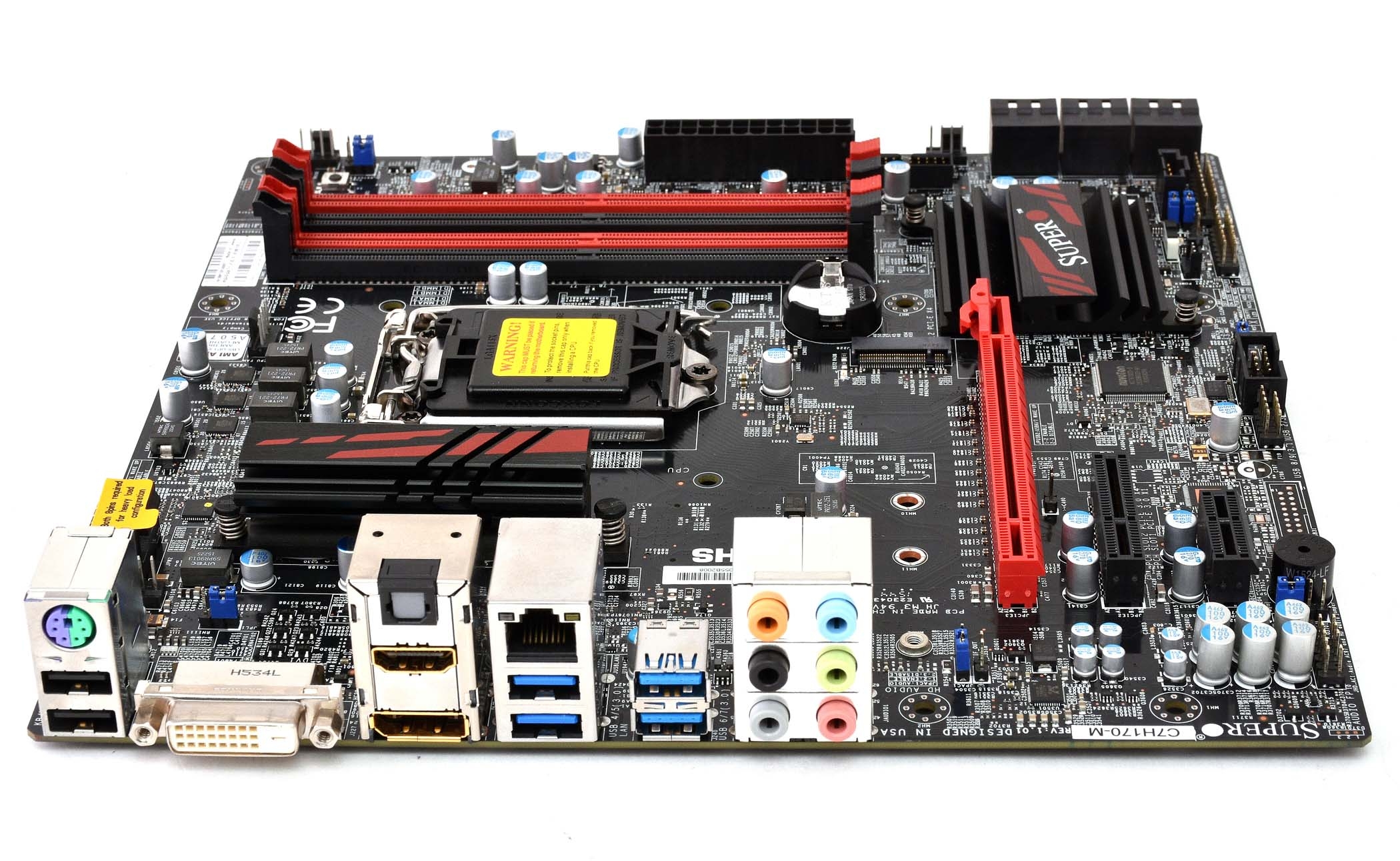

噹噹!Supermicro SUPERO C7H170-M主機板正面一瞥


主機板的背面一瞥


主機板的周邊I/O埠,有USB 3.0 x4、USB 2.0 x1、PS/2、GbE LAN、音效孔/光纖音效,DVI/HDMI/DP視訊輸出孔


採用8相供電設計,內建LGA 1151 CPU插座,適合全系列Skylake處理器


電源IC用料部份,採用伺服器主機板常見VITEC的PR72-221電感元件與59PR9024變壓IC,以及IR的3556M PowIRstage等元件,上面還有一顆IR的35203數位PWM控制器


CPU的8pin電源插孔亦有貼紙表示,必須插上電源才能在重度運作環境下使用

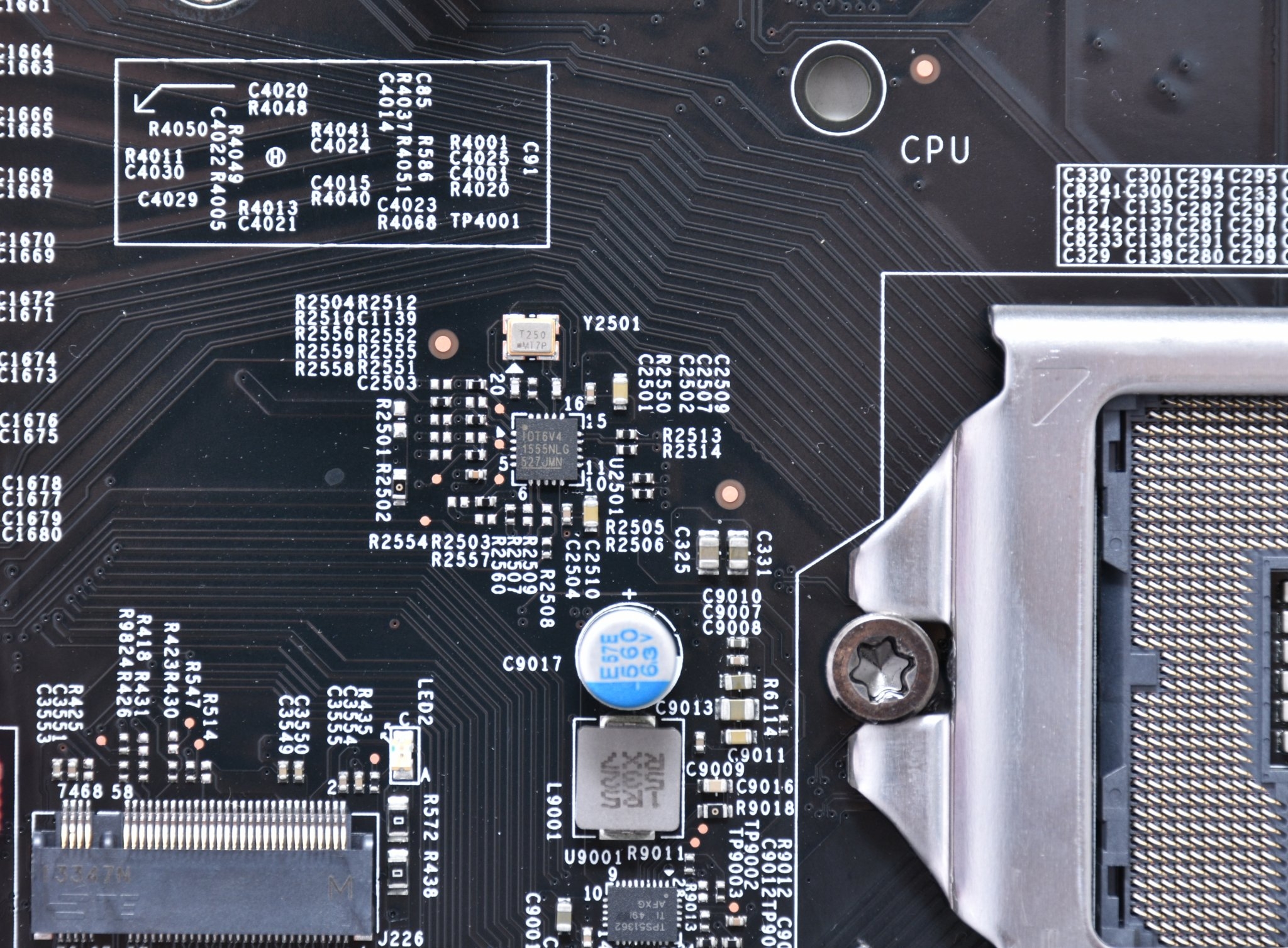

採用IDT6V4的BCLK時脈產生器,可提供更高的超頻幅度


記憶體插槽右下方有Power On(開機鈕)、Clear CMOS、BIOS Restore等快速按鍵,讓超頻玩家超過頭時,能夠透過這些按鈕來恢復原狀


輕鬆超頻,一點也不難
在實際操作過程中,C7H170-M的主機板上,提供了Power On(開機鈕)、Clear CMOS、BIOS Restore等快速按鍵,讓超頻玩家超過頭時,能夠透過這些按鈕來恢復原狀。此外在BIOS的超頻選單,也有絕佳的安全把關,讓使用者不會誤選到會讓主機板、CPU、記憶體操到掛的選項,即使超過頭,其內建的蜂鳴器(PC Speaker)也會發出特定的警告聲,來告訴超頻玩家趕緊做因應措施,讓主機板以及其上面的各電腦元件不至於搞到燒毀的地步。

提供6組SATA 6Gbps插孔


具有PCIe x16、PCIe x4/x1、PCIe x1插槽各一,旁邊還有M.2插槽,可支援2260, 2280, 22110等規格之SSD


內建nuvoTon (新唐)的NCT6792D的Super I/O晶片,可支援thermal diode與thermistor等溫度感測元件,為主機板做即時健診


上方有Realtek (瑞昱)的ALC1150 7.1音效解碼晶片,主機板左方有內建蜂鳴器(PC Speaker),上面的Designed in USA表示美國設計


內建asmedia(祥碩)的ASM1442K視訊處理晶片,可支援HDMI 1.4b/DVI 的4Kx2K影像輸出


主機板採用符合RoHS規範之環保料件,讓玩家愛超頻之外,更愛地球


CPU插槽旁標示,請將記憶體模組優先插到紅色的插槽內


拆下PCH散熱片之後,可以看到Intel H170晶片


超頻,兼顧穩定與安全
如果一塊主機板能做到簡單超頻,還兼顧穩定與安全,這就是符合科學「實事求是」的精神啊!你還能說他不科學嗎?

BIOS選單與超頻設定相關

在開機時,按下Del鈕即可進入BIOS設定畫面,C7H170-M提供文字式的選單,左側為主選單,上側為次要選單。透過鍵盤方向鍵,或滑鼠來操作即可。

開機進入BIOS設定畫面,採選單式設計。當外接顯示卡時,左邊欄位會多一個Extra Performance的選項…


超頻設定
由於非K系列CPU被設計在限定的時脈中運作,其CPU內顯輸出、Turbo Boost Ratio與C-State等功能都可正常運作。若想對非K系列的CPU做超頻的話,由於硬體的限制,CPU的內顯輸出功能就會被強制關閉,且Turbo Boost Ratio與C-State等功能也會失效,因此想玩超頻的話,至少要準備一張顯示卡才行。

注意事項
而在Turbo Boost Ratio的部份,畢竟非K系列CPU的倍頻是被鎖定的,不過只要透過BCLK方式來好好調校,隨便都可以超個30%以上,來突破倍頻枷鎖,以打破官方的時脈限制。至於C-State是與電源狀態有關…既然都要玩超頻了,當然是全速在跑。所以這樣看來,這些限制根本無關痛癢。只要接上一張外顯即可,更何況接上外顯的超頻成功機率也比較高啊!

在Processor/CPU設定欄位中的Performance設定標籤中,可以設定CPU Flex Ratio Settings(倍頻調整),讓那些K系列處理器能夠變動其倍頻設定(非K系列處理器調了沒用)


BIOS設定
有關於BIOS設定方式,只要有外接獨立顯示卡的話,畫面左方欄位會多一個Extra Performance的選項,這裡就是該主機板的精髓部份,在BCLK Clock Frequency的選項,可以將外頻從100MHz到200MHz的幅度做調整,並以5MHz做為增加幅度。至於下方的Memory OC Support部份,只要記憶體夠超頻的話(有支援XMP或沒支援XMP皆可),就可以打開Memory OC Support項目,並調整記憶體電壓,設定幅度從1.20V到1.52V。要是沒有開啟Memory OC這個項目的話,當CPU超頻時,記憶體就會透過DRAM:FSB的比例調整到2133以下,讓你只超CPU而不超記憶體。

在Extra Performance設定欄位,有BCLK Clock Frequency的選項,可以調整外頻從100MHz到200MHz,並以5MHz做為步進調整


若記憶體支援超頻的話(XMP或非XMP皆可),就可以打開Memory OC Support項目,並調整記憶體電壓,從1.20V到1.52V


設定超頻很簡單
調整好設定頻率,並按下F4儲存設定之後,C7H170-M就會重開機,然後等約5~15秒之後,若蜂鳴器有發出嗶嗶短聲,就代表初步超頻成功,若超頻太多而開不了機的話,蜂鳴器就會發出警告聲,代表超頻失敗。此時可以透過主機板的Clear CMOS來清除BIOS設定值,再重新超頻。

伺服器級的網頁式監控工具

在安裝光碟部份,Supermicro SUPERO C7H170-M的主機板驅動程式與工具,採用一個一個安裝的方式,只要安裝過的就會打勾,讓使用者方便安裝完成。對於沒光碟機,或者一些安裝時需要額外磁碟驅動程式的作業系統來說,也能透過Build driver diskette來將驅動程式轉存到軟碟上,以便安裝OS時能夠抓到您的磁碟裝置。

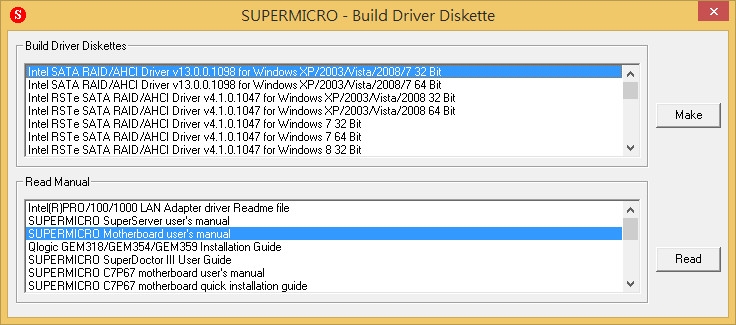

SUPERMICRO的光碟驅動程式與工具,採用表列式安裝按鈕,使用者只要一個一個按,就可以安裝完成


安裝過的驅動程式或工具,就會打勾


對於一些安裝期間需要額外磁碟驅動程式的作業系統來說,可將驅動程式轉存到軟碟上,以便安裝OS時能夠抓到這些磁碟裝置


可以遠端監控
在硬體監控程式部份,提供了SuperDoctor 5的系統健檢工具。先前版本是採用獨立的執行程式,而這次5.0版直接採用網頁式的呈現方式,其好處是在LAN裡面的任何電腦(包含本機電腦),都可以用HTTP的網路協定方式來連接到這台電腦,以檢視該電腦的健康狀態。只要打開瀏覽器,即可監控主機板的風扇轉速、機殼開啟狀態、各式電源供電狀態、溫度狀態,以及硬碟和記憶體的健康狀態。此外,SuperDoctor 5還有系統狀態、組態設定等頁面、報表、電源管理等頁面,供管理者來運用。

隨附的SuperDoctor 5,是一套網頁式的系統健檢工具,能夠檢視主機板的風扇轉速、機殼狀態、各種電壓…


…以及溫度、硬碟、記憶體等健康狀態


系統訊息,可顯示各種與系統相關的資訊


組態設定,可設定各種警示功能、監控項目、密碼與更新BIOS


報表,可建立系統訊息報告,健康紀錄、事件紀錄


電源管理,可直接對系統關機或重開機,有利於遠距電腦管理


效能測試開始!

接下來,就讓我們看看SUPERMICRO H170主機板,搭配非K天胡處理器的基本效能表現,以及超頻後的效能提升水準吧!首先以市售的Core i5-6400處理器,再以Core i3-6100TE(節電)版本來做為本次的主角。在散熱方面,我們只用原廠風扇,不加任何的輔助超頻散熱系統,也就是完全透過空冷的散熱方式,來發掘出這兩款CPU在SUPERMICRO H170的超頻能力,以下是測試平台說明。

PCDIY!測試平台
處理器1:Intel Core i5-6400 @ 2.7 GHz/3.3GHz (Turbo) “市售版”
處理器2:Intel Core i3-6100TE @ 2.7 GHz “ES版本”
主機板:Supermicro SUPERO C7H170-M
BIOS:1.0c ( 11/24/2015 )
記憶體:Kingston HyperX Predator HX430C15PBK4/32 DDR4-3000 16GB (4GB × 4)
顯示卡:MSI GeForce GTX 950 GAMING 2G
SSD:OCZ Vector 150 256GB(系統)
驅動程式:Forceware 359.06
電源供應器:ENERMAX Platinum 1350W
作業系統:Windows 8.1專業版 x64

這邊,第一個測試的「非K天胡」暴力超頻的,是市售版的Core i5-6400盒裝處理器,Product Code:BX80662I56400,S-spec:SR2BY。Core i5-6400,是目前市售最低階的四核心天胡處理器,最入門款的四核心Skylake處理器,就是這一顆!


Core i5-6400,為四核心處理器,規格為4C4T,預設時脈為2.70GHz,預設基頻為100MHz,倍頻為27。TurboBoost設定,最高3.30GHz(1~2 Cores),最高3.20GHz(3 Cores),最高3.1GHz(4 Cores)


Core i5-6400的超頻幅度與測試效能

市售版的Intel Core i5-6400處理器的運作時脈為2.7GHz,Turbo Boost之後可上3.3GHz,現在市價約6千多。趕快來看看這顆CPU的效能與超頻幅度是如何吧!請參考下面的附圖、圖說與附表。

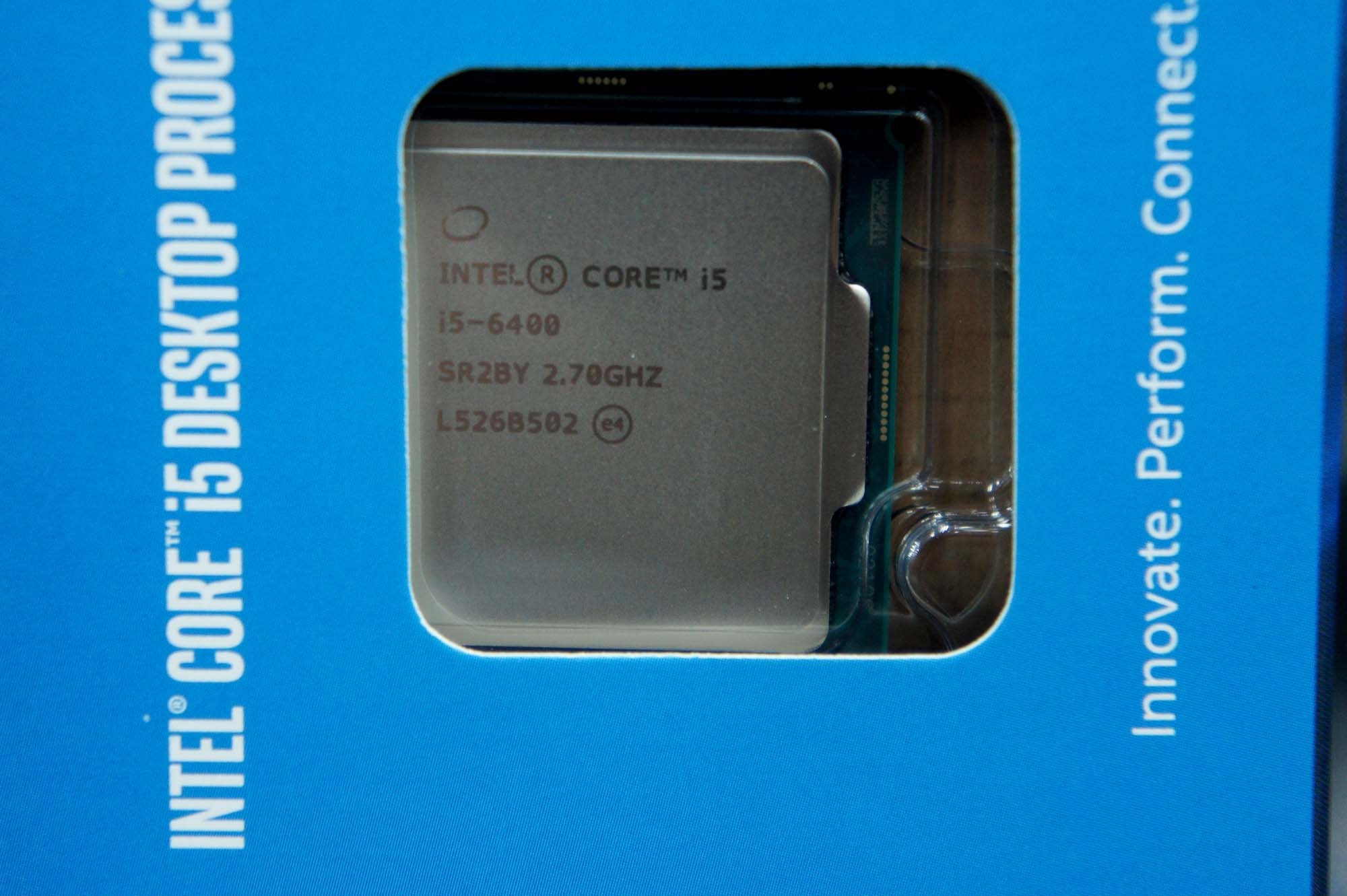

本次的測試主角之一:Intel Core i5-6400市售版處理器


正常運作時脈(未超頻)時的CPU-Z處理器相關資訊:Bus Speed = 100MHz , Core Speed = 3.3GHz (33x100MHz)


正常運作時脈(未超頻)時的CPU-Z記憶體相關資訊:Memory Clock = 1066.7MHz (DDR4-2133)


正常運作時脈(未超頻)時的CPU-Z顯示卡相關資訊:Intel HD Graphics 530 (此時的內顯功能是可以運作的!)


超頻30%時的CPU-Z處理器相關資訊:Bus Speed = 130MHz , Core Speed = 3.51GHz (27x130MHz)


超頻30%時的CPU-Z記憶體相關資訊:Memory Clock = 1386.8MHz (DDR4-2772)


超頻30%時的AIDA64超頻相關資訊:CPU時脈 = 3508.8MHz,記憶體匯流排 = 1386.2MHz


超頻35%時的CPU-Z處理器相關資訊:Bus Speed = 135MHz , Core Speed = 3.64GHz (27x135MHz)


超頻35%時的CPU-Z記憶體相關資訊:Memory Clock = 1440.2MHz (DDR4-2880)


超頻35%時的AIDA64超頻相關資訊:CPU時脈 = 3645.9MHz,記憶體匯流排 = 1440.4MHz


模擬一般消費者使用環境,搭配Intel原廠散熱器空冷超頻
筆者這裡設定的超頻條件是,以Intel原廠風扇的純空冷散熱方式,且不更改CPU電壓(Vcore)與記憶體電壓(Vmem)的清況下來進行超頻。發現這顆Intel Core i5-6400處理器,可以輕易超頻到35%的水準(2.7GHz → 3.64GHz)。至於將BCLK加到40%時,記憶體改用Avexir單條8GB的DDR4-2133,是可以開機的,此時也可以對CPU或記憶體做個別效能檢測,但執行一些負載重的應用程式時,就會發生不穩情況!若有興趣的玩家,可以再透過調整Vcore與Vmem來往上超頻。

以下是在超頻40%時的CPU與記憶體相關資訊。

超頻40%時的CPU-Z處理器相關資訊:Bus Speed = 140MHz , Core Speed = 3.78GHz (27x140MHz)


超頻40%時的CPU-Z記憶體相關資訊:Memory Clock = 1493MHz (DDR4-2986)


超頻40%時的AIDA64超頻相關資訊:CPU時脈 = 3781.7MHz,記憶體匯流排 = 1494.0MHz,此時使用單通道記憶體運作


至於效能表現,我們以超頻0%(未超頻)、超頻30%、超頻35%,來看看各測試軟體的測試數據!

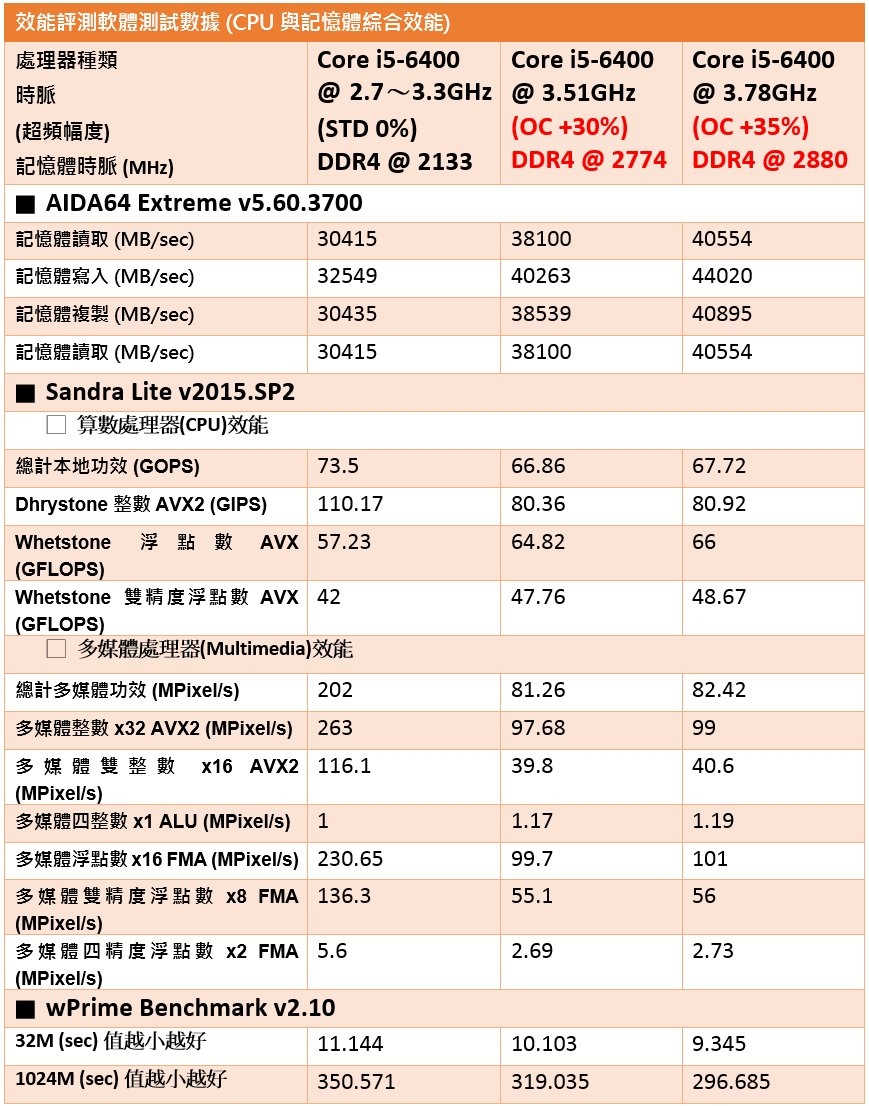

以PCMark7測試未超頻(左)、超頻30%(中)、超頻35%(右)時的成績。可算出超頻後比未超頻還提升了6%、7.3%的效能


以wPrime測試未超頻(左)、超頻30%(中)、超頻35%(右)時的成績。可算出超頻後比未超頻還快了9%、16% (32M)與9%、15.6% (1024M)的成績

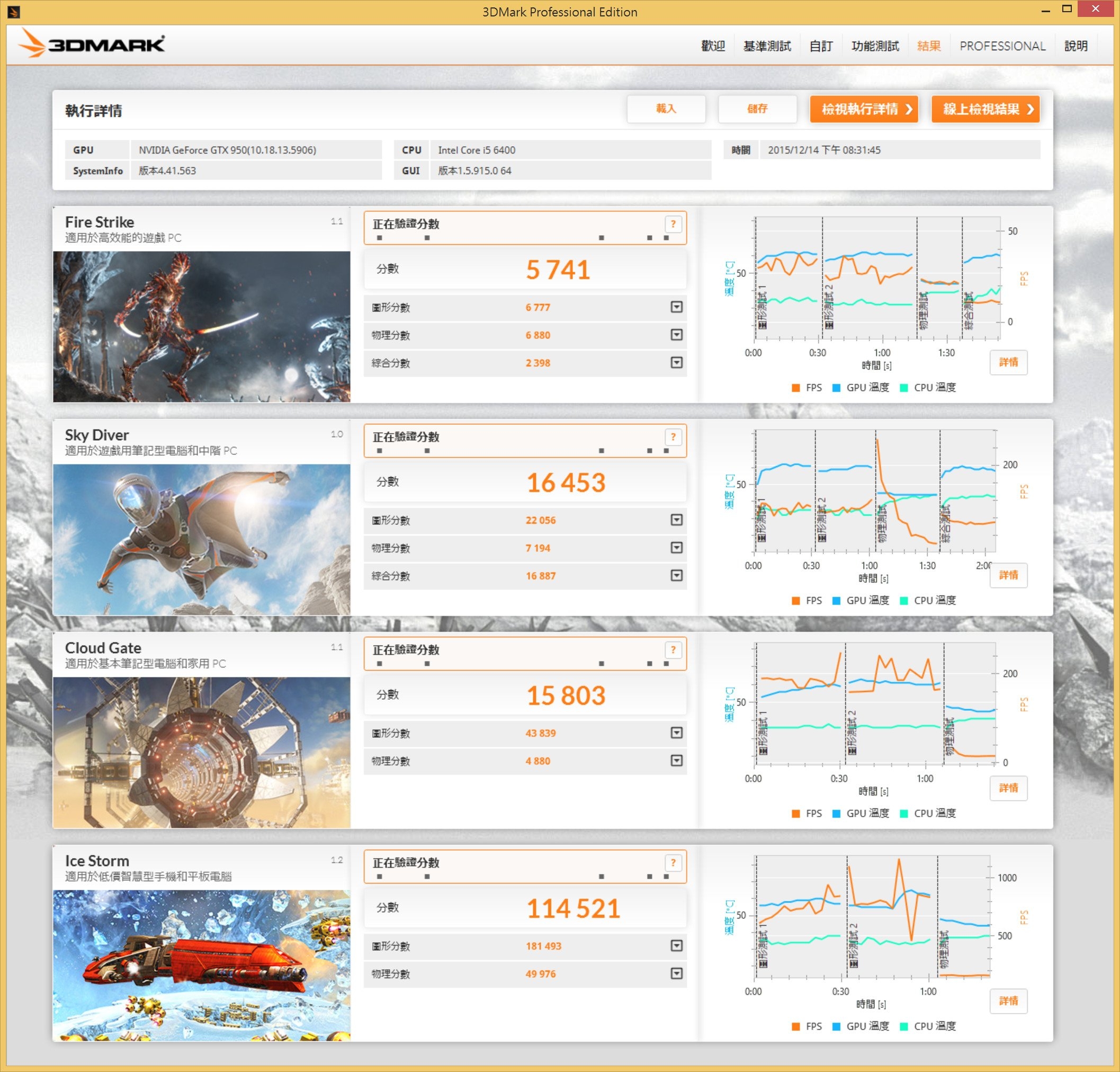

正常運作時脈(未超頻)時的3DMark測試成績


超頻30%之後的3DMark測試成績,由於主要是測試外顯(GTX 950)的3D效能,因此CPU與記憶體超頻,對GPU效能的幫助是有限的


超頻35%之後的3DMark測試成績,3D效能提升幅度稍微比超頻30%時高一點點





這邊,測試Core i3-6100TE的,一樣是Supermicro SUPERO C7H170-M主機板。只要LGA1151腳位的處理器,除了Xeon系列目前鎖C232、C236晶片組不支援之外,其餘處理器全線支援!


Core i3-6100TE的超頻幅度與測試效能

Core i3-6100TE是6100的省電嵌入式版本,T代表Low Power(低功耗),E代表Embedded(嵌入式)。6100TE的時脈在2.7GHz,L3快取為4MB,TDP為35W,而市售的Core i3-6100時脈為3.7GHz,L3快取為3MB,TDP為51W,都是雙核心的架構設計,市售版的i3-6100只要4千元有找,而我們手上有i3-6100TE的版本,就以這顆CPU來測試其效能與超頻潛力,以供想買i3-6100的玩家做參考。請繼續閱讀下面的附圖、圖說與附表。

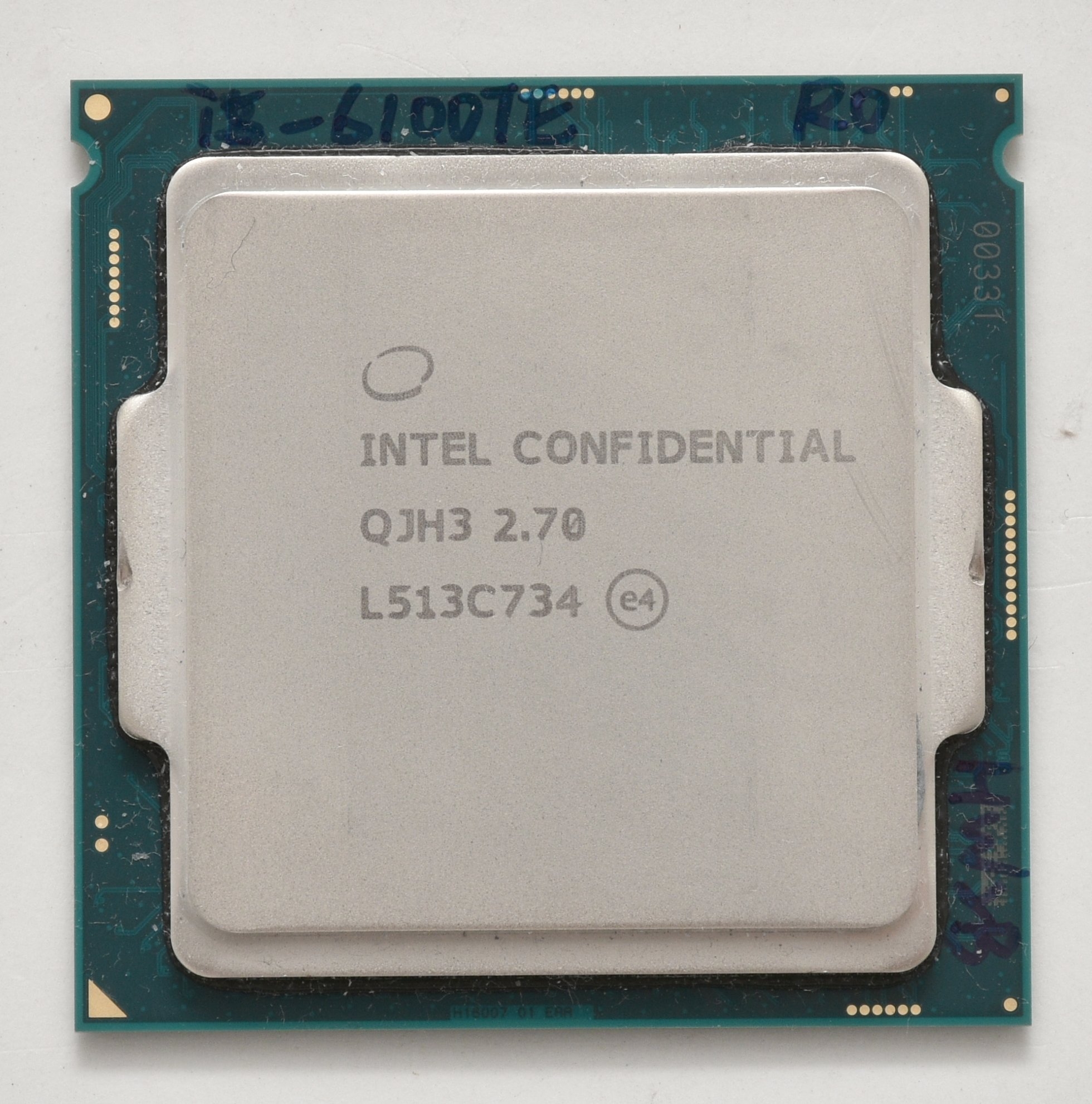

本次的測試主角之二:Intel Core i3-6100TE 低功耗/嵌入式處理器 (ES版本)


正常運作時脈(未超頻)時的CPU-Z處理器相關資訊:Bus Speed = 100MHz , Core Speed = 2.7GHz (27x100MHz)


正常運作時脈(未超頻)時的CPU-Z記憶體相關資訊:Memory Clock = 1066.2MHz (DDR4-2133)


正常運作時脈(未超頻)時的AIDA64超頻相關資訊:CPU時脈 = 2700.06MHz,記憶體匯流排 = 1066.9MHz


超頻35%時的CPU-Z處理器相關資訊:Bus Speed = 135MHz , Core Speed = 3.64GHz (27x135MHz)


超頻35%時的CPU-Z記憶體相關資訊:Memory Clock = 1440.2MHz (DDR4-2880)


超頻35%時的AIDA64超頻相關資訊:CPU時脈 = 3647.2MHz,記憶體匯流排 = 1440.9MHz


超頻40%時的CPU-Z處理器相關資訊:Bus Speed = 140MHz , Core Speed = 3.78GHz (27x140MHz)


超頻40%時的CPU-Z記憶體相關資訊:Memory Clock = 1493.8MHz (DDR4-2988)


超頻40%時的AIDA64超頻相關資訊:CPU時脈 = 3781.1MHz,記憶體匯流排 = 1493.7MHz


模擬一般消費者使用環境,搭配Intel原廠散熱器空冷超頻
同樣,超頻時皆以Intel原廠風扇的純空冷散熱方式,且不更改CPU電壓(Vcore)與記憶體電壓(Vmem)的清況下來進行超頻。從上述的檢測資訊可發現,這顆Intel Core i3-6100TE處理器,可以超到40%的水準(2.7GHz → 3.78GHz)。至於將BCLK加到45%以上時,記憶體改用Avexir單條8GB的DDR4-2133,是可以開機的,但不能執行負載量過重的軟體。若BCLK再往上加到50%時,就會發生無法開機的情況(記憶體會被超到3250MHz,目前記憶體上不去),改將Memory OC Support選項給Disable之後,就可以開機了,只是這樣一來,記憶體就被降頻到2000MHz。建議使用有支援XMP 2.0的記憶體,將提升超頻的幅度。

以下是在超頻45%以上時的CPU與記憶體相關資訊。

超頻45%時的CPU-Z處理器相關資訊:Bus Speed = 145MHz , Core Speed = 3.91GHz (x140MHz)


超頻45%時的CPU-Z記憶體相關資訊:Memory Clock = 1547.7MHz (DDR4-3095)


超頻50%時的CPU-Z處理器相關資訊(未打開Memory OC Support功能):Bus Speed = 150.10MHz , Core Speed = 4.045GHz (x150MHz)


超頻50%時的CPU-Z記憶體相關資訊(未打開Memory OC Support功能):Memory Clock = 1000.7MHz (DDR4-2000)


超頻50%時的AIDA64超頻相關資訊(未打開Memory OC Support功能):CPU時脈 = 4050.6MHz,記憶體匯流排 = 1000.2MHz


至於Core i3-6100TE的效能表現,我們以超頻0%(未超頻)、超頻35%、超頻40%,來看看各測試軟體的測試數據!

以PCMark7測試未超頻(左)、超頻35%(中)、超頻40%(右)時的成績。可算出超頻後比未超頻還提升了13.4%、13.7%的效能


以wPrime測試未超頻(左)、超頻35%(中)、超頻40%(右)時的成績。可算出超頻後比未超頻還快了23%、25% (32M)與23%、25% (1024M)的成績


正常運作時脈(未超頻)時的3DMark測試成績


超頻35%之後的3DMark測試成績,由於主要是測試外顯(GTX 950)的3D效能,因此CPU與記憶體超頻,對GPU效能的幫助是有限的


超頻40%之後的3DMark測試成績,3D效能提升幅度稍微比超頻30%時高一點點






搭配Intel原廠散熱器,就能輕鬆壓榨出30%效能!

上述的超頻中,筆者僅用風冷散熱方式,就可以超到30%以上的成績,若搭配輔助散熱風扇、水冷,甚至液態氮,應該可以超頻更高。由於處理器與記憶體運作時脈的提升,也會讓系統效能跟著提升,從上述的wPrime與PCMark測試數據即可看出。但是這樣超頻,對於遊戲玩家來說,因為沒有超到PCIe的時脈,因此GPU仍是以正常時脈在運作,能幫到遊戲效能提升的部份就比較有限,從上述3DMark數據的比較圖中,就可以看出端倪。

Supermicro SUPERO C7H170-M主機板,真的是物超所值!

整體而言,Supermicro SUPERO C7H170-M主機板,以伺服器的絕佳用料、超級穩定的基因,並隨附方便安裝的驅動程式與檢測工具,讓用戶能夠快速安裝完成,尤其提供了非K處理器超頻能力,讓需要提升效能的使用者可以透過幾個按鈕,免費多壓榨出一些系統效能,而且不用怕會操壞,因為Supermicro SUPERO C7H170-M的智慧超頻設計,能以較保守的方式來幫助你超頻,讓超頻時,也能兼具安全使用。適合超頻玩家、遊戲玩家、一般使用者來選購。

Supermicro SUPERO C7H170-M主機板,小小體積,大大超頻空間,加上具備伺服器DNA,適合超頻玩家選購


規格表


市場行情:6,000元

Supermicro SUPERO C7H170-M主機板的話,美超微主機板的台灣代理商為肯微科技,知名的經銷通路為原價屋,目前,原價屋這邊,預計應該會在下週,最晚,會在元月初,就會到貨。目前台灣市場通路的市場銷售價格,還必須等原價屋這邊,才知道最後零售通路的報價。美國市場的話,雖然SUPERMICRO的創辦人梁見後,是不折不扣台灣人,不過,SUPERMICRO為美國NASDAQ上市公司,因此,美國市場則是他們主要的市場。目前Supermicro SUPERO C7H170-M主機板已經在美國市場到貨銷售,newegg報價美金239.99元(折合台幣7,897元)。amazon報價美金169.99元(折合台幣5,593元)~美金181.15元(折合台幣5,961元)。露天拍賣上面,已經出現台灣市場報價,巴德商務網報價6,000元。最新,原價屋報價5,490元。

Supermicro SUPERO C7H170-M主機板,newegg報價美金239.99元(折合台幣7,897元)


amazon報價美金169.99元(折合台幣5,593元)


amazon報價美金181.15元(折合台幣5,961元)

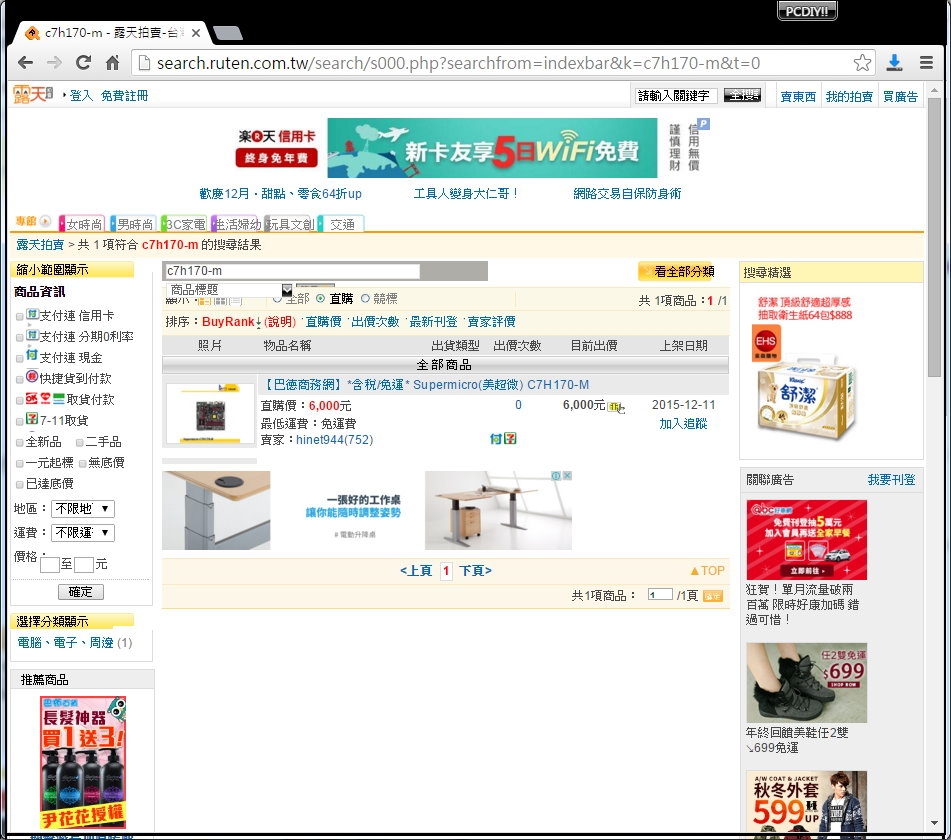

露天拍賣上面,已經出現台灣市場報價(調查日期:2015年12月21日)

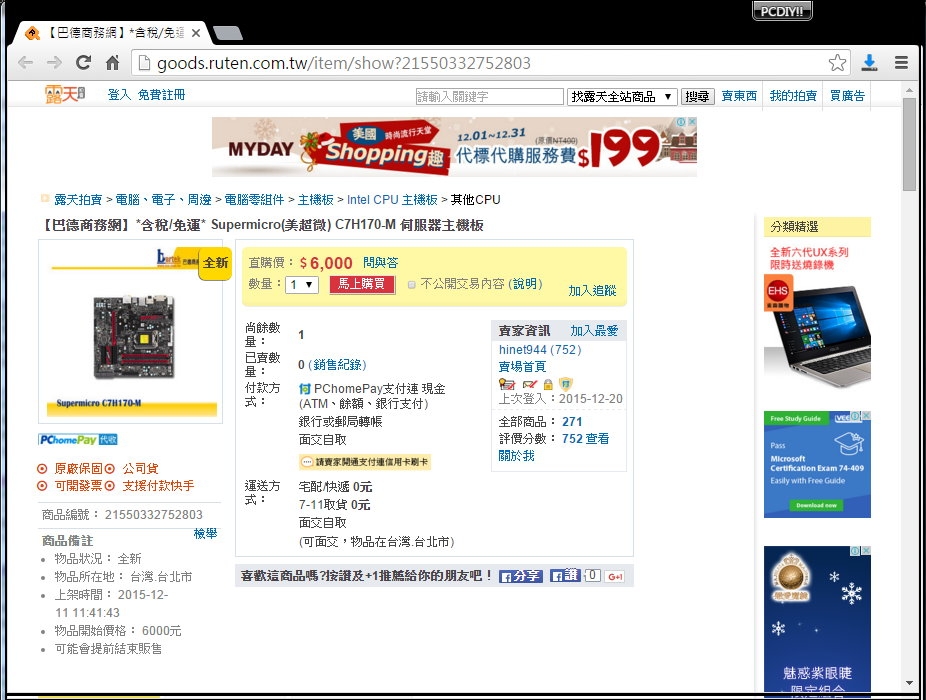

Supermicro SUPERO C7H170-M主機板,巴德商務網報價6,000元


最新,Supermicro SUPERO C7H170-M主機板,原價屋報價5,490元
