Synology DiskStation DS1821+ 實測開箱,效能與擴充性一次到位的創作者 NAS

文.圖/李佳蓉 2023-06-01 20:00:00

YouTuber 時代來臨之後,越來越多人投入創作影音,如何拍攝高品質的影片、剪輯、加入特效與字幕,並讓創作者可以做出主題夠嗆爆、話題夠辛辣的影片,變成了創作者最大的挑戰。

由於創作者追求更細膩的影片畫質與更身歷其境的音質,讓次世代高畫質 4K 120p 與 8K 30FPS 影片的拍攝、剪輯、特效與後製成為創作者拍攝影片的新主流,為了因應拍攝這樣的高畫質影片,光是拍攝影片產生的影音檔案,還有剪輯的暫存檔案,以及檔案備份等問題,就足以讓創作者傷透腦筋,而為了解決這些痛點,NAS (網路儲存伺服器) 應運而生,簡單來說 NAS 就是一個專屬於個人的私人雲端,有巨量的儲存空間,可以將所有的檔案集中管理、備份的工具。這次要實測開箱的,則是由 Synology 所推出的 8-Bay NAS DiskStation DS1821+。

Synology DiskStation DS1821+ 是擁有 8 個硬碟插槽 (Bay) 的 NAS


內容創作者興起 - NAS 成為儲存備份新寵兒

在以往內容創作者還沒那麼發達的年代,以過去攝影師 (影像創作者)為例多數儲存都以外接硬碟、SD 卡或公有雲為主,然而外接硬碟如果沒有備份,就會有很大的資料遺失風險,公有雲端每個月的訂月費用長期累積也是一筆不小的負擔,隨著近年因 YouTuber 產業的蓬勃發展,進而需要更大、更穩定的儲存需求,也使得 NAS 成為創作者儲存珍貴影音資料的新寵兒。

Youtuber 時代來臨之後,次世代高畫質 4K 120p 與 8K 30FPS 影片的拍攝已是家常便飯,除了剪輯、特效、後製以外,儲存和備份也成為新的挑戰


如何選擇適合創作者的器材? - 攝像機篇

身為創作者挑選適合的器材至關重要,除了品牌的挑選之外,最重要的是要了解自己的需求。不得不注意的,隨著追求高畫質,4K 120p與 8K 30FPS 影片的拍攝、剪輯、特效與後製已經成為創作者拍攝影片的新主流,而在推陳出新的攝像機發展之下,SONY A7S3 或 FX3 攝像機是最受歡迎的,其中除了強大的對焦系統,最強的地方就是來來了 4K 120p 解析度拍攝高畫質影片,XAVC S 4K 120p @280Mbps 4:2:2 10bit 的錄製畫質之下,拍攝 1 分鐘 (60秒) 產生的 MP4 影音檔案容量約為 2.17GB,拍攝 1 小時 (60分鐘) 產生的 MP4 影音檔案容量約為 130GB。

最新的 SONY A7S3 或 FX3 攝像機,具備了 4K 120p 解析度拍攝高畫質影片,XAVC S 4K 120p @280Mbps 4:2:2 10bit 的錄製畫質之下,拍攝 1 分鐘 (60秒) 產生的 MP4 影音檔案容量約為 2.17GB ,拍攝 1 小時 (60分鐘) 產生的 MP4 影音檔案容量約為 130GB


如何選擇適合創作者的器材? - NAS 篇

除了攝像機之外,若創作者連續三天,每天拍攝 2 小時攝剪輯前素材,共拍攝 6小時影片的話,若是採用 XAVC S 4K 120p @280Mbps 4:2:2 10bit 的錄製畫質,就會產生 MP4 影音檔案容量約為 780GB(約為近 800GB),錄製完成後經過後製的肥大影片檔,如果只儲存在電腦會很快就會把硬碟塞爆,如果將這些檔案儲存在外接硬碟或外接 SSD 不僅檔案會四散在不同顆外接硬碟或 SSD 中,也沒有 RAID (磁碟陣列) 的保護,萬一硬碟故障,產生資料人間蒸發就會很難善後處理。

因此儲存與備份工作對創作者而言也是萬萬不能輕忽,創作者在選購 NAS 可以注意幾個重點,就是要依照你的需求來選購適合的機種,例如:如果你是希望用有超快的存取速度實現在線剪輯,那麼架設一台 10GbE 的 NAS 就能滿足您的需求;而如果只是想要有全部的素材最後歸檔、備份的地方,那麼大容量的 NAS 就能符合您所需,但是小朋友才作選擇啊!如果需要可以擴充成 10GbE 網路以及兼具擴充彈性的 NAS,就可以考慮筆者這台 Synology DS1821+。

它不只支援 10GbE 網路介面卡,還可搭配兩台 DX517 最高擴充至 18 顆硬碟,以市售常見大容量的 16TB 硬碟為例,DS1821+ 的淨儲存空間為 128TB,而且它屬於追求極致效能的 Plus 系列機種,但如果是一般家用戶的基本文書存取備份和影音串流等需求則可以選擇 J 系列或是 Value 系列機種。

創作者要升級 10GbE NAS 的注意事項
創作者若每天拍攝 2 小時 XAVC S 4K 120p @280Mbps 4:2:2 10bit 的錄製畫質,約會產生 MP4 影音檔案容量約為 260GB(約為近 300GB),光是要將記憶卡裡面將近 300GB 的影音檔案讀取出來,再放到 NAS 做儲存的話,一般的網速讀取真的會拉低工作效率,但是,想要升上 10GbE 網路環境,設備一定都要升級支援 10GbE 網路的規格,如:電腦也要有 10GbE 的網卡、支援10GbE 的網路交換器(Switch) 和加裝 10Gbe 網卡的 NAS,連網路線也要使用 Cat5e 以上的種類並且注意佈線和傳輸距離等。
*10GbE(電口)區域網路 ,透過銅纜網路線連接,要達到10GbE連線性能,使用Cat5e線材理論上長度可以支援到45M,Cat6線材理論上長度可以支援到55M,Cat6A線材理論上長度可以支援到100M,更高階的Cat7、Cat7a、Cat8、Cat 8.1、Cat8.2線材理論上長度也可以支援到100M(實際跑10GbE,受限於網路線的品質好壞而定,也有Cat5E網路線在長度62M之下,還能穩定運行跑10GbE)

Synology DiskStation DS1821+實測開箱

近年來,NAS 的發展追求高速存取與虛擬機應用,因此內建 CPU 的性能,以及搭配的記憶體容量,就大大影響了 NAS 的應用,過去 NAS 業者為了追求省電與強效,皆是使用 Intel 的嵌入式與低功耗 CPU 為主,少部分追求效能機種則使用了桌機版、工作站版 CPU,但由於 Intel 的嵌入式與低功耗 CPU 效能有限與擴充不足,加上價格很難再下降,這也讓 AMD 有了趁虛而入的機會,加上 Zen 微處理器架構的節能強效,發展出了 Ryzen 嵌入式 CPU ,讓 NAS 廠商可以打造出節能強效且兼具價格優勢的 NAS 產品。

本次主角 Synology DiskStation DS1821+,就是採用了強大的 AMD Ryzen V1500B 2.2GHz 四核心處理器。在硬體的部分,支援 NVMe SSD 快取, I/O 回應速度可比傳統硬碟快至少 20 倍,更支援 SFP+ 與 RJ-45 10GbE 網路卡,可輕鬆升級網路環境,提升工作效率,最後,DS1821+ 也富有擴充彈性,可搭配兩台 DX517,可以擴充至 18 顆硬碟。

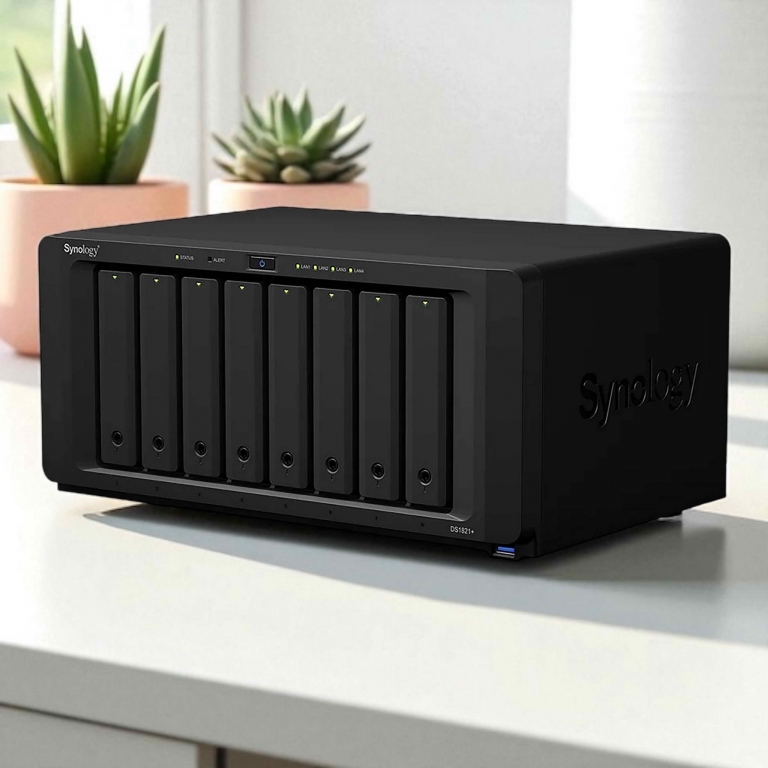

這次實測開箱的主角 Synology DiskStation DS1821+

Synology DiskStation DS1821+ 簡潔環保的外包裝盒身

隨附的配件盒裡面有 1 條電源線與 1 條網路線

機身外還有一層保護包裝


側面有 Synology LOGO

2 組 12CM 風扇,風扇是模組化設計,很容易拆裝,還有 4 個 1GbE 埠

鬆開螺絲,就能輕鬆打開外殼

側面有一組 PCIe 3.0 x8 的擴充槽

下方打開蓋子就能看到有 2 個記憶體模組擴充槽

記憶體則是搭配了 1 條 4 GB DDR4 ECC SODIMM 記憶體模組

可以安裝 10GbE 網路卡

這邊安裝了一張 Synology E10G18-T2 網路卡

E10G18-T2 網路卡安裝完成

安裝硬碟免螺絲相當簡單


DS1821+ 安裝使用設定

Synology DiskStation DS1821+ 本次開箱時, DSM 7.0 系統已經正式發佈。在硬碟的支援上,可以使用 SHR、SHR-2、RAID 0、1、10、5、6 等磁碟陣列模式,檔案系統則支援 Btrfs 與 ext4 ,建議使用 Btrfs 才能支援快照以及更全面的資料保護功能。

DSM 7.0 資訊中心介面


安裝上非常簡單,硬碟架托盤拆下來之後,不用螺絲就能裝上 3.5吋機械硬碟。軟體設定上面,Synology有開發快速找 NAS的方式,可以透過 Web Assistant 或Synology Assistant,快速找到 Synology NAS。

初始安裝,會告訴你下載最新版本的 DSM 以取得新功能及安全性修正

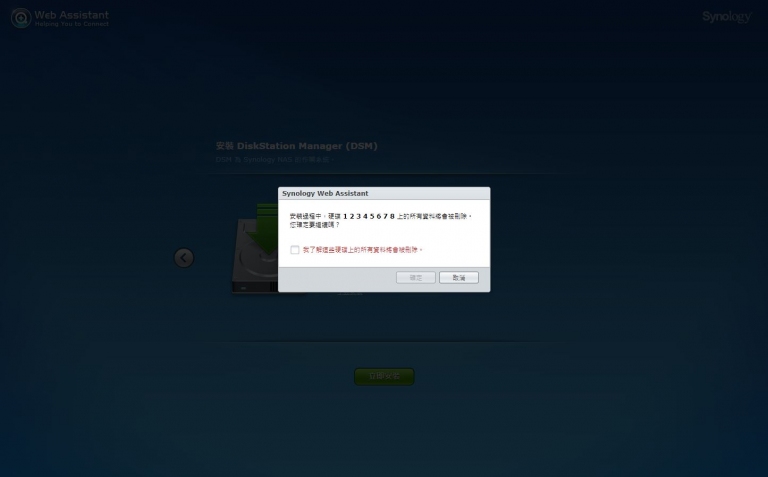

接者會提醒在安裝過程中所有資料將被刪除,如有重要資料請務必先移出並妥善備份

接下來會開始安裝 DiskStation Manager

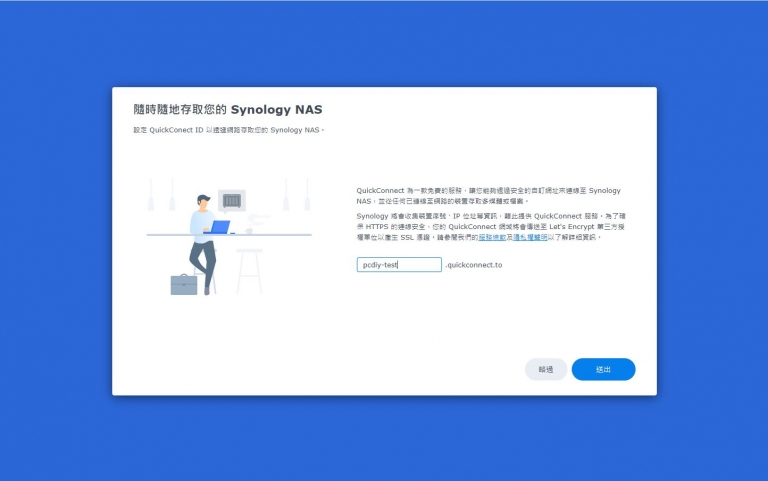

設定 QuickConect ID,不用記得IP 位址,只要設定好 QuickConnect 讓你走到哪都可輕易連回家中的 NAS

此 QuickConect ID 僅為測試使用

系統會詢問要不要啟用 Active Insight 全天候的監控及保護以及定期備份DSM系統設定等工具(這是DSM 7.0新的設定)幫助您更輕鬆管理 NAS

設定儲存集區的屬性並選擇想要配置的 RAID 類型

安裝 8 顆 3.5 吋 6TB 硬碟,可以看到不同插槽 (Bay) 的型號

系統會提醒你,每個硬碟插槽內的硬碟有沒有在 Synology 的 相容性清單

配置儲存空間的總容量以及可用容量

再來選擇檔案系統,建議使用Btrfs 可得到更完整的資料保護

我們的設定

開始建立儲存集區、儲存空間

硬碟狀態均顯示正常

查看硬碟細部的健康資訊顯示良好


效能測試

為了瞭解 Synology DiskStation DS1821+ 的性能,我們分別使用了 8 顆 3.5吋 WD Red HDD 6TB(紅標,WD60EFRX)機械硬碟及 8 顆 3.5吋 WD Gold HDD 18TB(金標,WD181KRYZ)機械硬碟,搭配10GbE 環境來做測試,在快速存取測試讀寫速度方面,使用 CrystalDiskMark 6.02 x64 、 AJA System Test 12.5.0 測試讀寫性能,在實際存取檔案測試讀寫速度方面,使用 FastCopy 模擬複製讀寫 25GB 檔案,另外,我們使用Windows 10檔案總管,直接模擬複製讀寫 25GB 檔案,我們可以快速知道這台 NAS 存取檔案的效能表現。

電腦硬體配備:
處理器:AMD Ryzen Threadripper 2990X
主機板:ASRock X399 Taichi
顯示卡:GIGABYTE GeForce RTX 3090 TURBO 24GB
硬碟機:
WD_BLACK SN750 NVMe SSD 1TB(黑標,WDS100T3X0C)
網路卡:tp-link TL-NT521網路卡(10GbE電口,1-Port,Marvell方案Aquantia AQtion Ethernet AQC-107晶片)

網路環境
交換器:tp-link TL-ST1005交換器(10GbE電口,5-Port,Marvell方案搭Aquantia晶片組)

測試1:搭載 8 顆 3.5 吋 18TB 機械硬碟

NAS硬體配備:
NAS主機:Synology DiskStation DS1821+
記憶體:4 GB DDR4 ECC SODIMM
硬碟機:WD Gold 18TB HDD x8顆(金標,WD181KRYZ)
M.2 SSD:無
網路卡:Synology E10G18-T2(10GbE電口,2-Port,Qlogic FastLinQ QL41102的Mac搭配Broadcom BCM84886的Phy雙晶片)
*本次測試,沒有使用M.2 SSD做讀寫快取

NAS測試環境:
系統:DSM 7.0
硬碟設定:RAID 5

本測試採用 8 顆 WD Gold 18TB HDD(金標,WD181KRYZ),安裝在 Synology DiskStation DS1821+ 上面

WD Gold 18TB HDD(金標,WD181KRYZ),單顆實際使用容量為 16.4 TB


RAID 5 磁碟陣列設定,設定單一儲存集區後為 114.6 TB,設定單一儲存空間後為 103.7 TB


測試結果
使用 CrystalDiskMark 6.02 x64 測試讀寫性能,Seq Q32T1測試項目,讀取速度達 1166.3 MB/Sec,寫入速度達 848.1 MB/Sec

使用 FastCopy 模擬複製讀取 25GB 檔案,傳輸速率達 1023.1 MB/Sec

使用 FastCopy 模擬複製寫入 25GB 檔案,傳輸速率達 828.3 MB/Sec

使用 AJA System Test 12.5.0 測試讀寫性能,標準測試模式項目,讀取速度達 1028 MB/Sec,寫入速度達 855 MB/Sec


使用 檔案總管 模擬複製讀取 25GB 檔案,傳輸速率達 1.03 GB/秒


使用 檔案總管 模擬複製寫入 25GB 檔案,傳輸速率達 835 MB/秒


測試2:搭載 8 顆 3.5 吋 6TB 機械硬碟

NAS硬體配備:
NAS主機:Synology DiskStation DS1821+
記憶體:4 GB DDR4 ECC SODIMM
硬碟機:WD Red 6TB HDD x8顆(紅標,WD60EFRX)
M.2 SSD:無
網路卡:Synology E10G18-T2(10GbE電口,2-Port,Qlogic FastLinQ QL41102的Mac搭配Broadcom BCM84886的Phy雙晶片)
*本次測試,沒有使用M.2 SSD做讀寫快取

NAS測試環境:
系統:DSM 7.0
硬碟設定:RAID 6

本測試採用 8 顆 WD Red 6TB HDD(紅標,WD60EFRX),安裝在 Synology DiskStation DS1821+ 上面


WD Red 6TB HDD x8顆(紅標,WD60EFRX),單顆實際使用容量為 5.5 TB


RAID 6 磁碟陣列設定,設定單一儲存集區後為 32.7 TB,設定單一儲存空間後為 31.4 TB


測試結果
使用 CrystalDiskMark 6.02 x64 測試讀寫性能,Seq Q32T1測試項目,讀取速度達 1165.2 MB/Sec,寫入速度達 830.8 MB/Sec

使用 FastCopy 模擬複製讀取 25GB 檔案,傳輸速率達 948.1 MB/Sec

使用 FastCopy 模擬複製寫入 25GB 檔案,傳輸速率達 822.9 MB/Sec


使用 AJA System Test 12.5.0 測試讀寫性能,標準測試模式項目,讀取速度達 958 MB/Sec,寫入速度達 776 MB/Sec


效能測試心得

這次測試了 Synology DiskStation DS1821+,可以明顯發現這台 NAS 的安裝設定,相當直覺化,使用上可以很容易上手。搭配一般 8 顆 3.5 吋 6TB 硬碟,或者搭配現在最大最快 8 顆 3.5吋 18TB 硬碟,使用 RAID 5 或 RAID 6 模式,存取性能可以達到 800~1100 MB/s,在 10GbE 網路的存取速度上表現相當優異。

創作者的神兵利器,整體表現優異!

經過測試後,我們體驗到最新版 DSM 7.0 的系統,介面一目瞭然,可以迅速了解目前系統的狀況,而且安裝設定簡單,即便是新手使用也能輕鬆上手。最重要的,DSM 7.0 的作業系統不但相當穩定可靠,還具備了各種軟體套件,無論是檔案備份、照片管理、多媒體影音串流等等想得到的應用大部分都能自由安裝使用。
硬體方面, DS1821+ 可以將 8 bay 最多擴充成 18 bay 的 NAS,且升級 10GbE 網路加裝網卡擴充也很容易,可以選購 Synology 原廠 10GbE 網路卡 E10G17F2/E10G18-T1&T2/E10G21-F2,或者 25GbE 網路卡 E25G21-F2(請見Synology 的相容性清單),輕鬆升級網速。

然而在使用上務必要隨時檢查系統是否有更新到最新版本或是可以設定自動更新,並且視需求搭配 UPS 不斷電系統,防止資料在無預警狀態下遺失。

整體來說,DS1821+ 是款滿足內容創作者且兼具效能與擴充性的 NAS!

全新的 DSM 7.0 作業系統從總覽頁面可以一目瞭然看系統運作是否良好


記得隨時檢查系統更新,是否是最新版本,或是設定重大項目自動更新


可以搭配不斷電系統,防止資料在無預警狀態下遺失
