沉穩內斂的真摯配置、發揮硬體效能的最佳助手,MSI MPG Z590 GAMING PLUS開箱

文.圖/Dante 2021-07-12 16:22:14
離Intel第11代處理器Rocket Lake-S問世、Z590晶片組發布迄今也已經有一段時間了,不曉得各位都入手了沒,如果您還在觀望的話,不妨參考一下小編剛入手的MSI MPG Z590 GAMING PLUS,不以奢華的堆料模式作為主打,以一切剛好就好的大目標,來向各位招手,究竟這片板子到底如何呢?就讓我們來一睹廬山真面目吧!



暗色系簡約低調,設計沉穩內斂
MSI MPG Z590 GAMING PLUS作為MPG Z590系列中較為入門的款式,排除華麗的設計風格,透過低調的鐵黑色龍紋、及散熱板上大量以型號所重複勾勒出的類古文字圖騰作為設計取向,打算以最真摯、且沉穩內斂的情感,來打中玩家們的心。

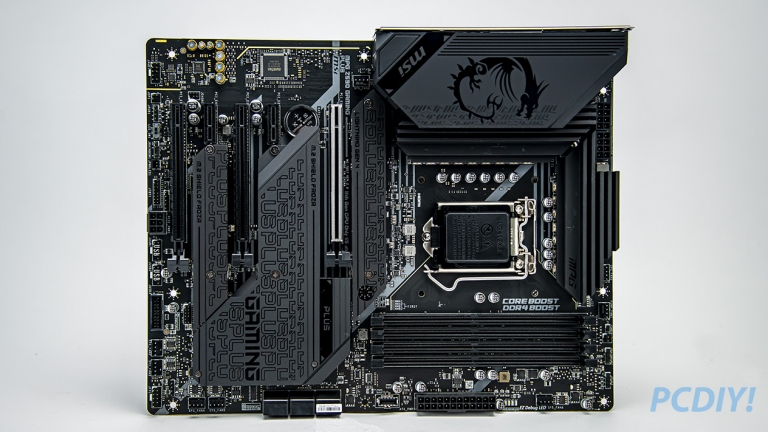

主機板正面。

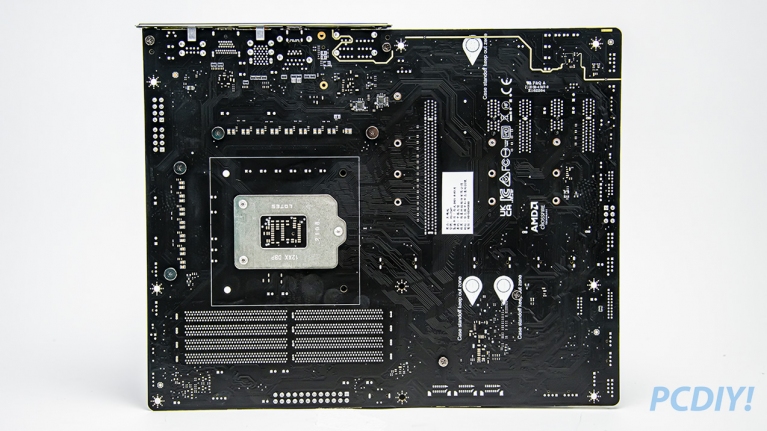

背部一覽。


雖然採設計簡約,但用料上卻一點也不馬虎,對應Intel第11代處理器所需的高功耗要求,主機板採用14+1+1 Duet Rail供電系統,並結合雙8-pin CPU供電連接埠與Core Boost、DDR4 Boost技術,即便玩家們解放了處理器的效能,也絲毫不用擔心在供電上造成負擔。

拜Intel第11代高功耗所賜,運行時所產生的廢熱也是無法避免,這款MPG Z590 GAMING PLUS擁有最全面性的散熱模組,從基本的PCB板設計上就能看見MSI的用心,內含6層2oz銅的PCB設計,除了可增加導電率外還能提高散熱、穩定效能,加上內建導熱管的加厚型mosfet散熱片、以及7W/mk mosfet散熱墊,對於散熱問題上算是考量的十分周全,甚至還附加了額外的電感散熱墊與M.2 Shield Frozr散熱設計,也讓M.2擴充槽的散熱效果照顧得相當穩當,確保核心與儲存設備能以最佳狀態的模樣呈現給玩家。

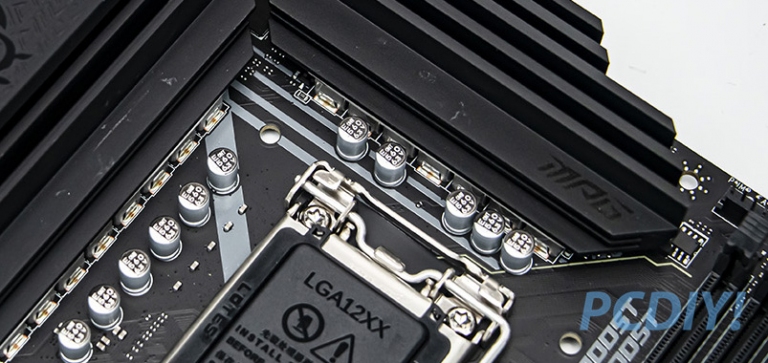

MSI MPG Z590 GAMING PLUS使用14+1+1相供電。

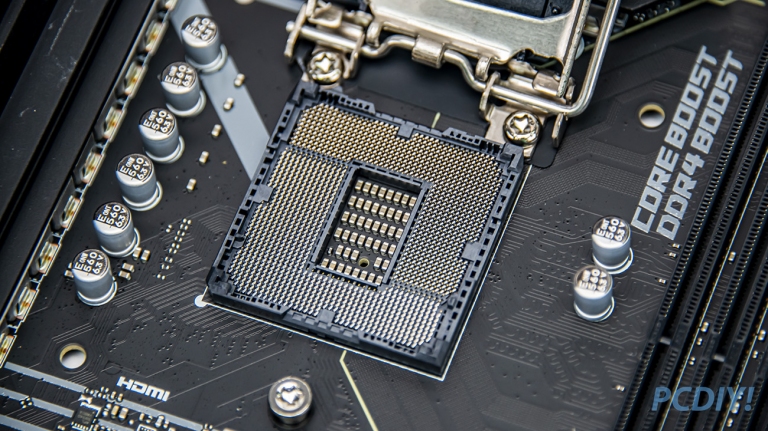

維持LGA 1200腳位,支援Intel第11代、第10代處理器。

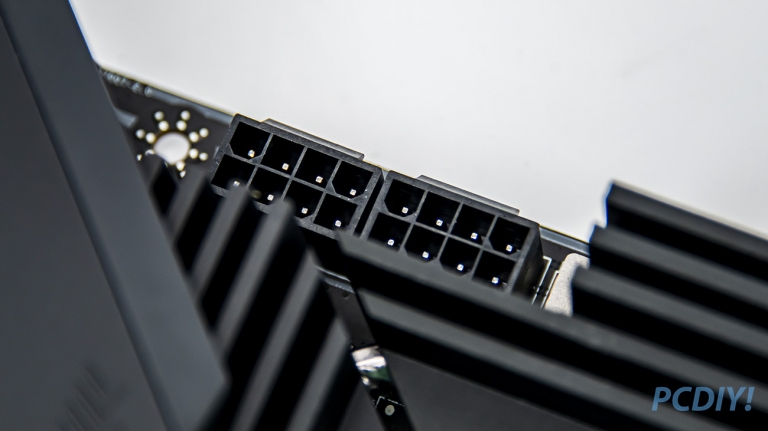

8+8 Pin CPU供電插槽。

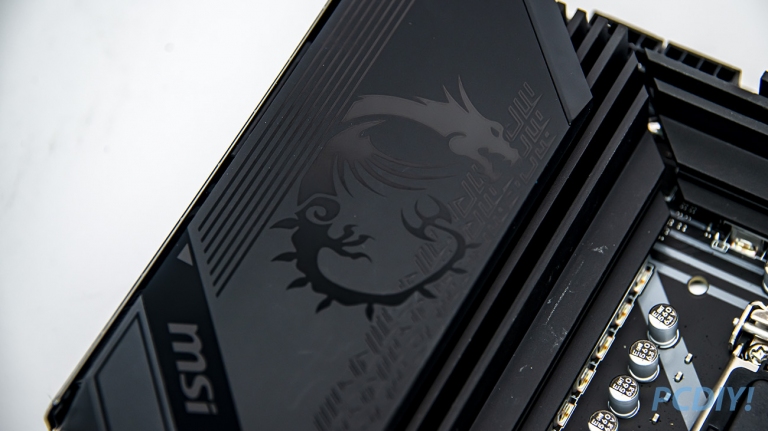

I/O外殼上的龍魂圖騰。

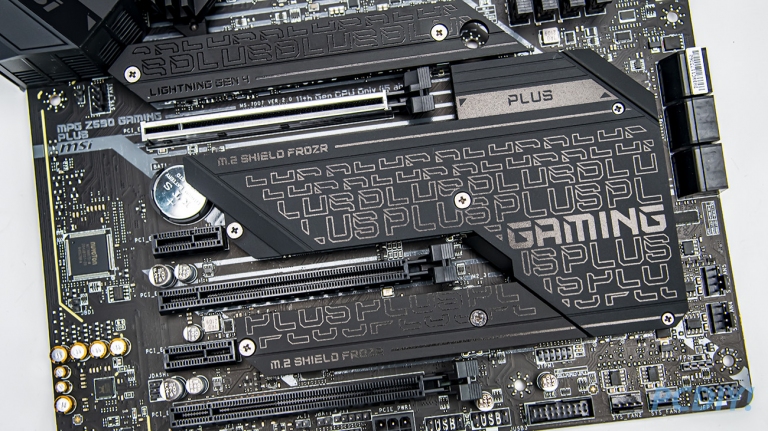

主機板下方的M.2散熱模組。


擁抱DDR4 Boost,迎接PCIe 4.0
在記憶體插槽這部分,運用了自家的DDR4 Boost技術,能完全隔離DDR4配置線路,提供最乾淨的訊號傳輸,能支援超頻時脈高達DDR4-5333,對於大部分玩家而言,可說是相當大的助益。

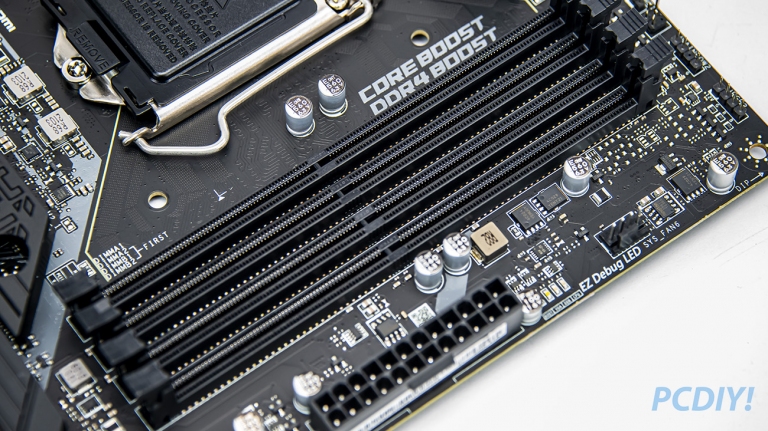

MSI MPG Z590 GAMING PLUS的記憶體插槽支援具備DDR4 BOOST技術,能支援高達DDR4-5333。

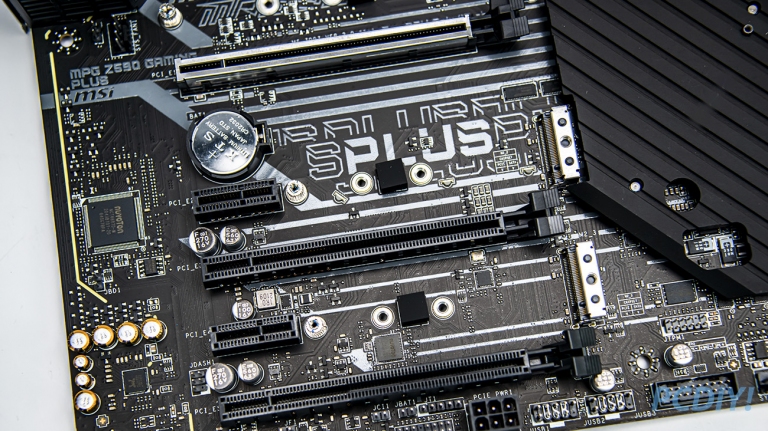

擴充性方面,Z590 GAMING PLUS的第1組PCIe X16擴充槽,能和玩家們的第11代處理器直通,支援PCIe 4.0通道,用以提供更高的讀寫頻寬與速率,而散熱片上也有特別註明了僅「11代Core i5以上處理器才能使用」的標示,其餘還配置了2組PCIe 3.0x4與PCIe 3.0x1的M.2插槽。

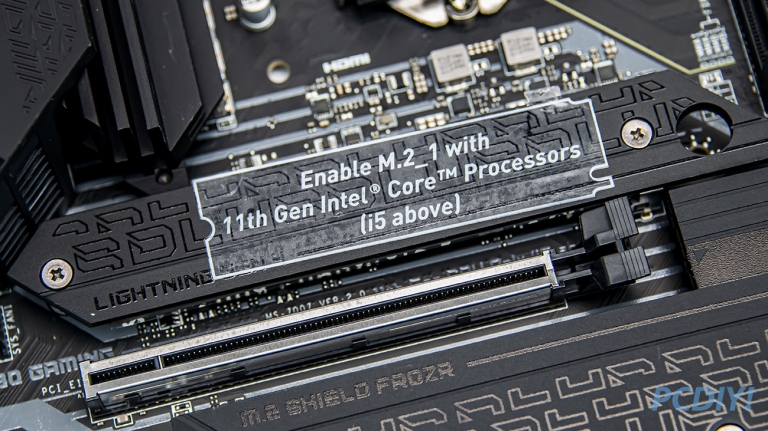

第1組PCIe X16擴充槽上的溫馨提醒。

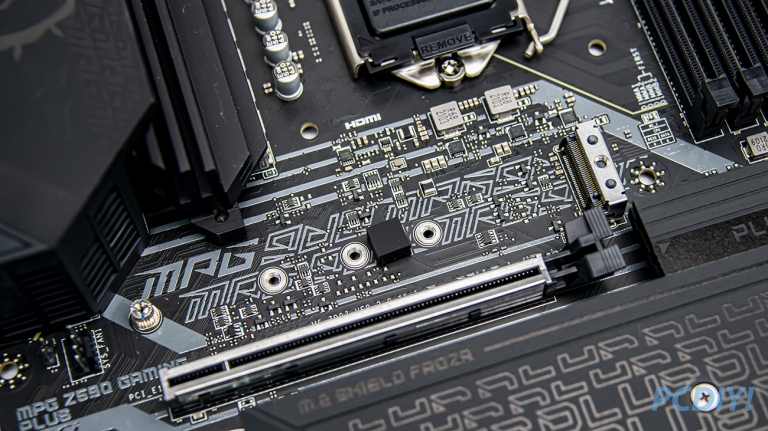

第1組PCIe X16擴充槽支援PCIe 4.0。

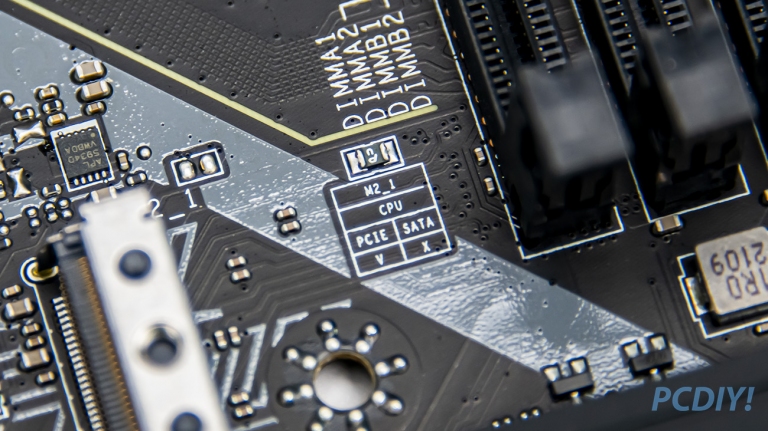

第1組PCIe X16擴充槽由CPU直接控制,且不支援SATA SSD。

另兩組M.2插槽,由南橋晶片控制。

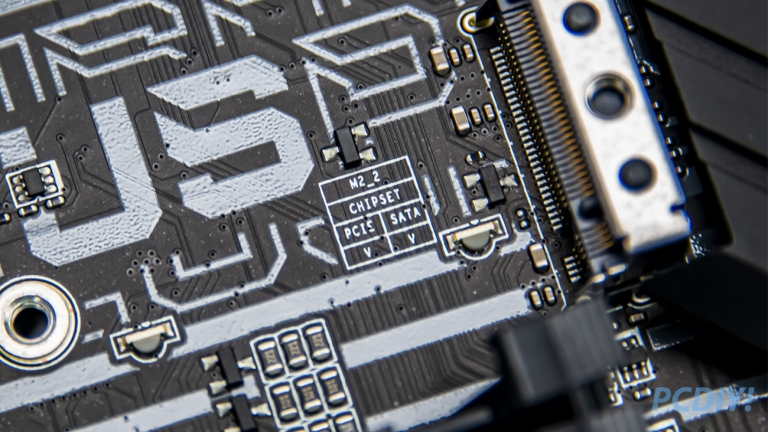

M2_2支援PCIe 3.0和SATA通道標準。

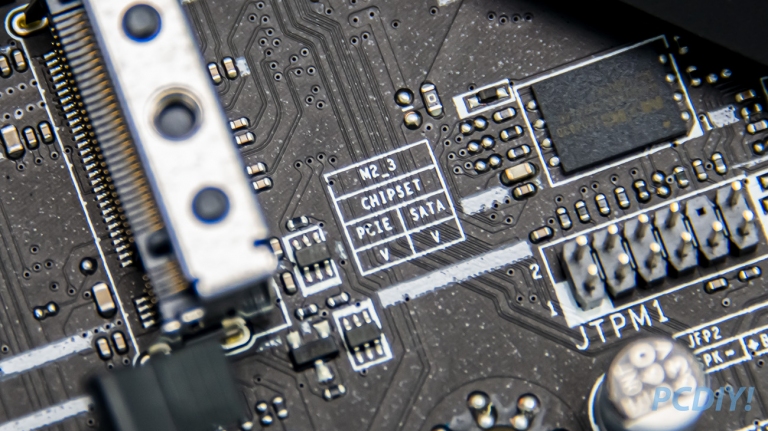

M2_3亦支援PCIe 3.0和SATA通道標準。

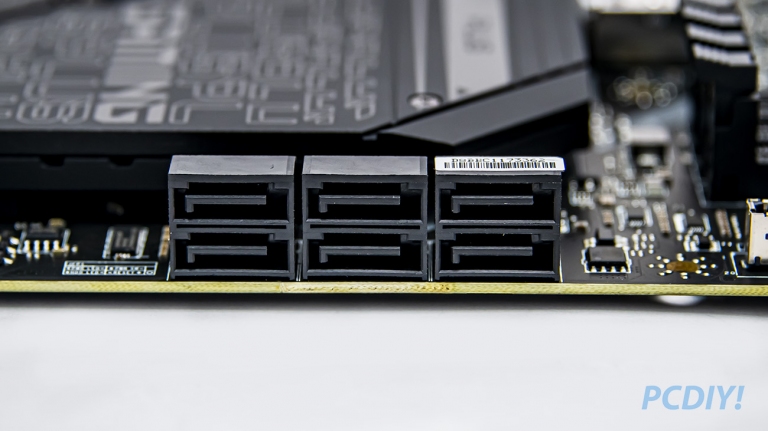

6組SATA III 6Gb/s埠。

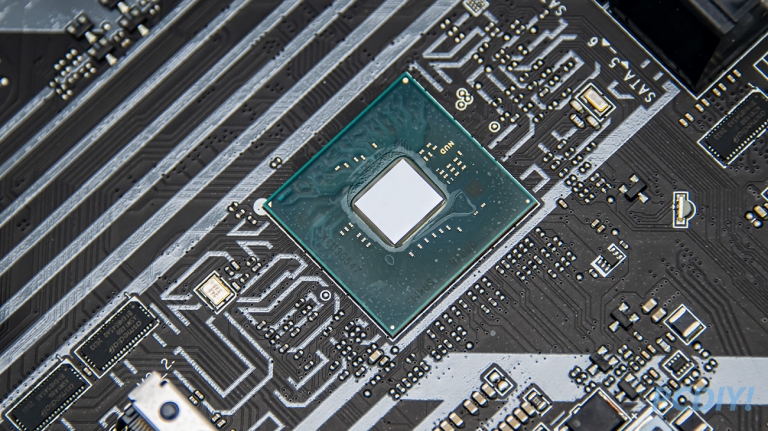

Z590晶片組真身。

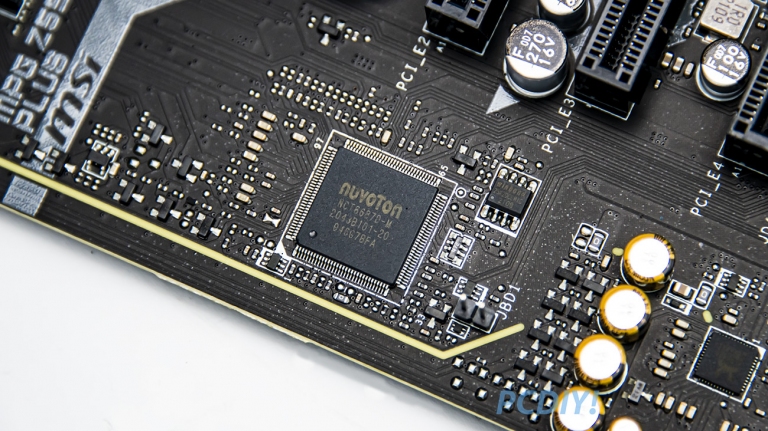

環控晶片:nuvoTon NCT6687D。


完整I/O連接埠與2.5G乙太網路埠
而在I/O背板上,有基本必備的BIOS重設鈕;USB配置則提供了2組USB 2.0、2組USB 3.2 Gen 1 Type A、2組USB 3.2 Gen 2 Type A、1組USB 3.2 Gen 2x2 Type C;視訊輸出方面有HDMI 2.0b埠與DisplayPort 1.4視訊埠,皆能輸出4K @60Hz訊號;音訊輸出則提供了5組3.5mm音源孔、1組S/PDIF;另外,網路部分則是提供了2.5G乙太網路連接埠。

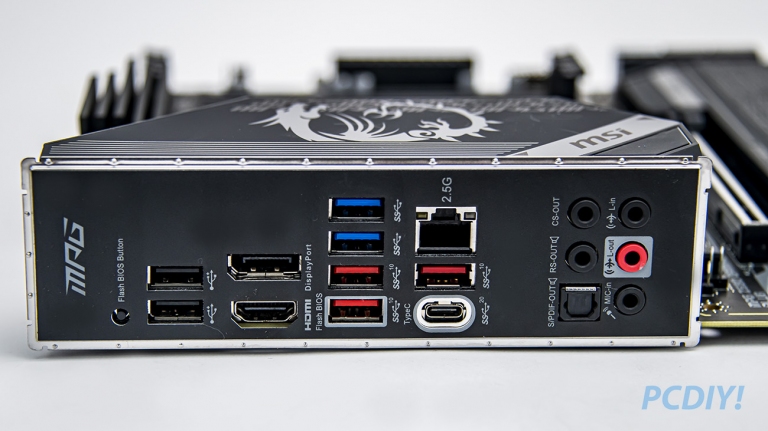

I/O配置上,由左至右分別是:BIOS重設鈕、2組USB 2.0(黑)、HDMI 2.0b埠(下)、DisplayPort 1.4視訊埠(上)、2組USB 3.2 Gen 2(紅)、2組USB 3.2 Gen 1 Type A(藍)、1組USB 3.2 Gen 2x2 Type C、2.5G乙太網路連接埠、5組3.5mm音源孔、S/PDIF埠。


而音效輸出方面,Z590 GAMING PLUS具有Audio Boost 5技術,使用了Realtek ALC 4080高解析音訊編解碼器,配合Nippon Chemi-Con電容,並能支援高達600 ohm的高阻抗耳機,提供逼近專業錄音工作室等級的聲音體驗。

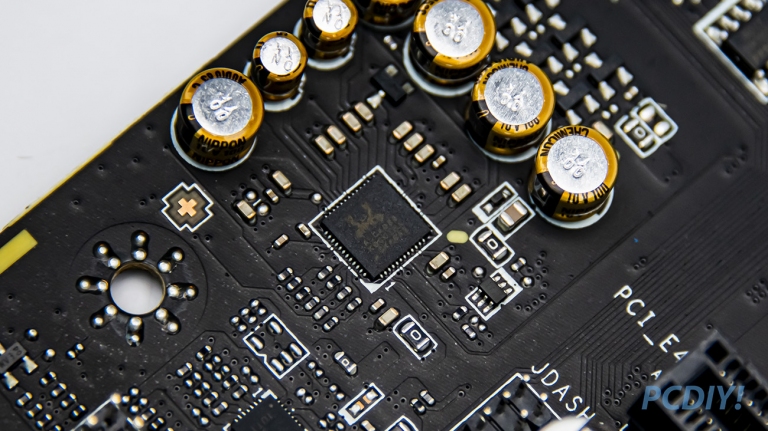

Realtek ALC 4080音效晶片組,看起來就像是躺在Nippon Chemi-Con電容的懷抱裡。


上機測試
看完了外觀與規格後,實測當然也是不能避免的一環,小編本次使用Intel Core i7-11700K與NVIDIA RTX 3070 Ti來一探MSI MPG Z590 GAMING PLUS的效能真身。

測試平台規格:
➤主機板:MSI MPG Z590 GAMING PLUS
➤處理器:Intel Core i7-11700K
➤記憶體:T.T. TOUGHRAM RGB DDR4-3600 8GBx2
➤顯示卡:NVIDIA RTX 3070 Ti FE
➤SSD:Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
➤電源:ENERMAX Platimax 1350W

首先看到CPU-Z方面,於程式偵測資訊當中,我們可以發現處理器Intel Core i7-11700K採用8C/16T配置,主機板欄目方面也顯示著處理器晶片組為Intel Rocket Lake-S、南橋晶片則是Z590晶片組,並可支援PCIe 4.0;而CPU-Z Bench則是單核647分/多核6,160.6分,與其餘Z590晶片組相比,成績大同小異。

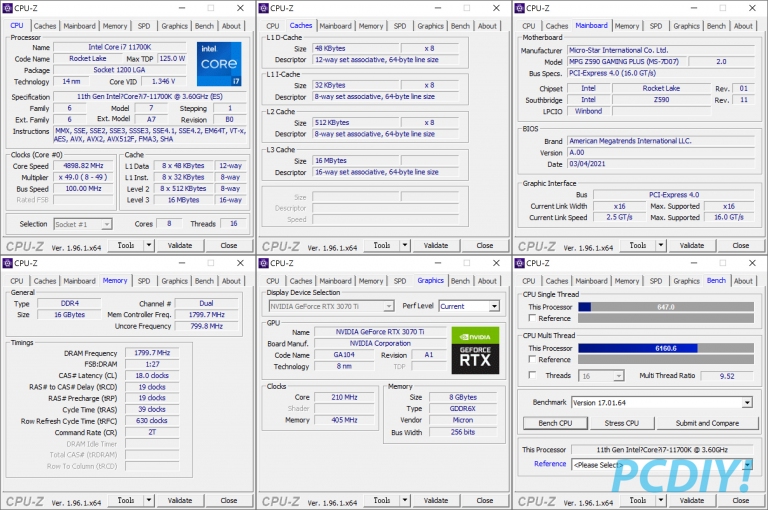

CPU-Z偵測資訊圖。


接著是3DMARK中針對DX12的評測,於Time Spy、Time Spy Extreme中獲得了13,905分/6,880分;針對光追的Port Royal測試則有8,604分;而與DX11息息相關的Fire Strike系列則分別獲得了24,407分、16,585分、9,025分的表現,不難發現MPG Z590 GAMING PLUS在對應RTX 3070 Ti的效能運作時,能完全解放三公子真正的實力。

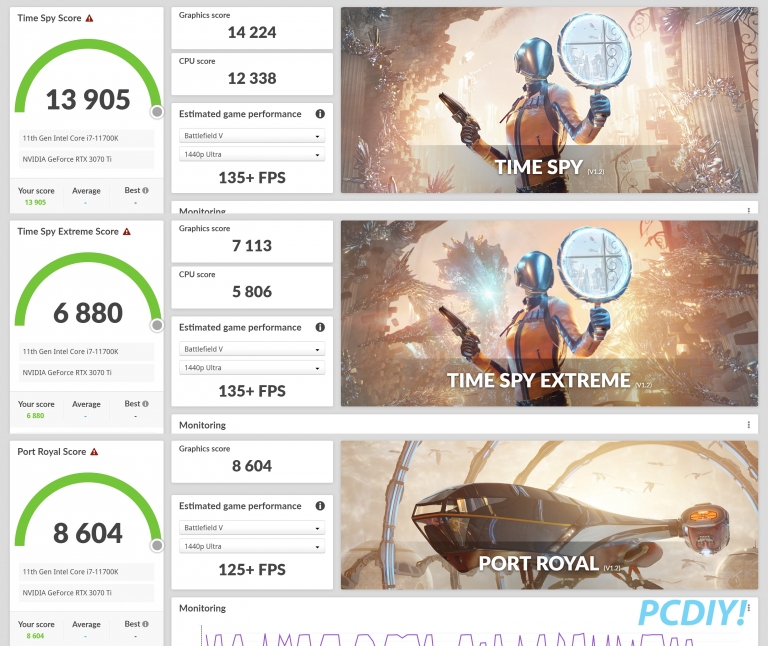

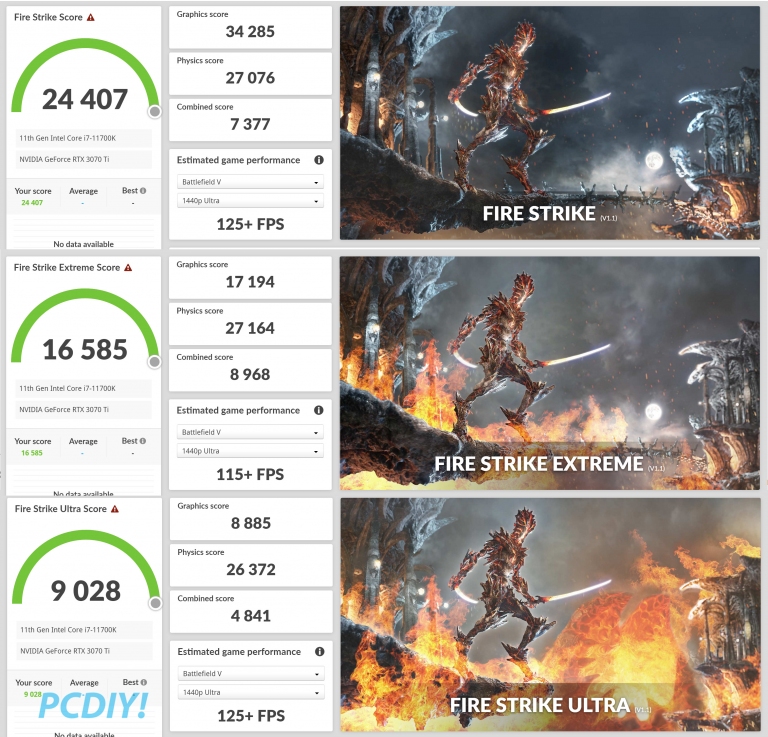

3DMARK評測Part 1。

3DMARK評測Part 2。


遊戲方面,小編也挑了《刺客教條:維京紀元》與《看門狗:自由軍團》來簡單測試,在設定方面則一律開啟最高畫質,並關閉垂直同步、減少延遲等選項,簡單說就是把吃資源的選項調到最高啦(笑)。

於《看門狗:自由軍團》中,在開啟光追的狀態之下可以看見,於4K、2K、FHD的表現分別為52、60、93 FPS,雖說在4K解析度之下,表現不算亮眼,但在調整於2K或FHD解析度之後,便能徹底使用RTX 3070 Ti在光追之下的運算效能了。

不過在《刺客教條:維京紀元》雖然數字並不漂亮,但這款遊戲本來就對AMD陣營比較友善,算是非戰之罪,而在MPG Z590 GAMING PLUS的助益之下,RTX 3070 Ti於《刺客教條:維京紀元》3種解析度之下的表現,分別為4K 44FPS、2K 69FPS、FHD 81FPS。

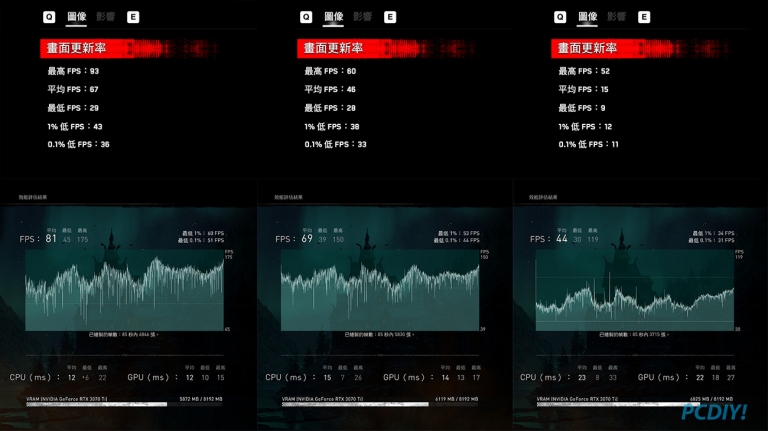

《看門狗:自由軍團》(上圖)與《刺客教條:維京紀元》(下圖)評測。


結語
當然啦,與上一代同個型號的Z490相比,價格雖說略有提升,但這也是無可厚非,即便沒有過度誇張的堆料與外型設置,但基本上與前代相比,也是有不小的提升,再對比MSI Z590晶片組的其他主機板,MPG Z590 GAMING PLUS相對平價許多,各項料件、規格也是屬於不多不少、剛剛好的配置,假設玩家們還是保持觀望態度的話,但又忍不住想剁手買11代Intel與Z590,那麼這款MSI MPG Z590 GAMING PLUS或許可以考慮考慮。
