超迷你電競主機板,華碩ASUS Z170I PRO GAMING實測開箱!

文.圖/陳兆宏 2016-12-25 17:58:58
華碩Z170I PRO GAMING主機板,體積雖然嬌小,但配件相當豐富。所有配件軍備展示:除了主機板之外,另有說明書、光碟、SATA線x4、後I/O擋板、CPU簡易輔助安裝工具、M.2螺絲x2與M.2 2242輔助鎖板、無線網路天線與訊號接收座、各纜線的貼紙標籤,都用不同顏色來區分!


誰才是當今最強的超迷你電競主機板呢?除了要搭載最強的Intel Z170晶片組,系出名門,用料紮實,還要有強大的擴充能力,最重要的必須提供遊戲最佳化,這就是本次要介紹給大家的,華碩電腦的迷你電競主機板大作ASUS Z170I PRO GAMING。





「華碩ASUS Z170I PRO GAMING」主機板重裝上陣

華碩ASUS Z170I PRO GAMING,這張Skylake平台的主機板,面積雖然超小,但卻具備電競級的靈魂。可以讓你搭配迷你機殼,用最小的力氣來搬運至LAN Party會場,以保留最大的力氣來嘶吼、廝殺!

華碩Z170I PRO GAMING主機板,小巧身軀內,卻蘊含著豐富的電競魂!


Intel Z170等級的Mini-ITX主機板

華碩這款Mini-ITX主機板,隸屬於PRO GAMING系列之一,型號為Z170I PRO GAMING。外合包裝非常小巧,打開後裡面的東西卻很豐富。主機板僅有17cm x17cm,卻可以安裝最新的CPU、記憶體、顯示卡,讓你主機板小歸小,但卻內含無比的電競爆發能量!以下就來開箱,並看一下規格吧!

華碩Z170I PRO GAMING主機板外盒

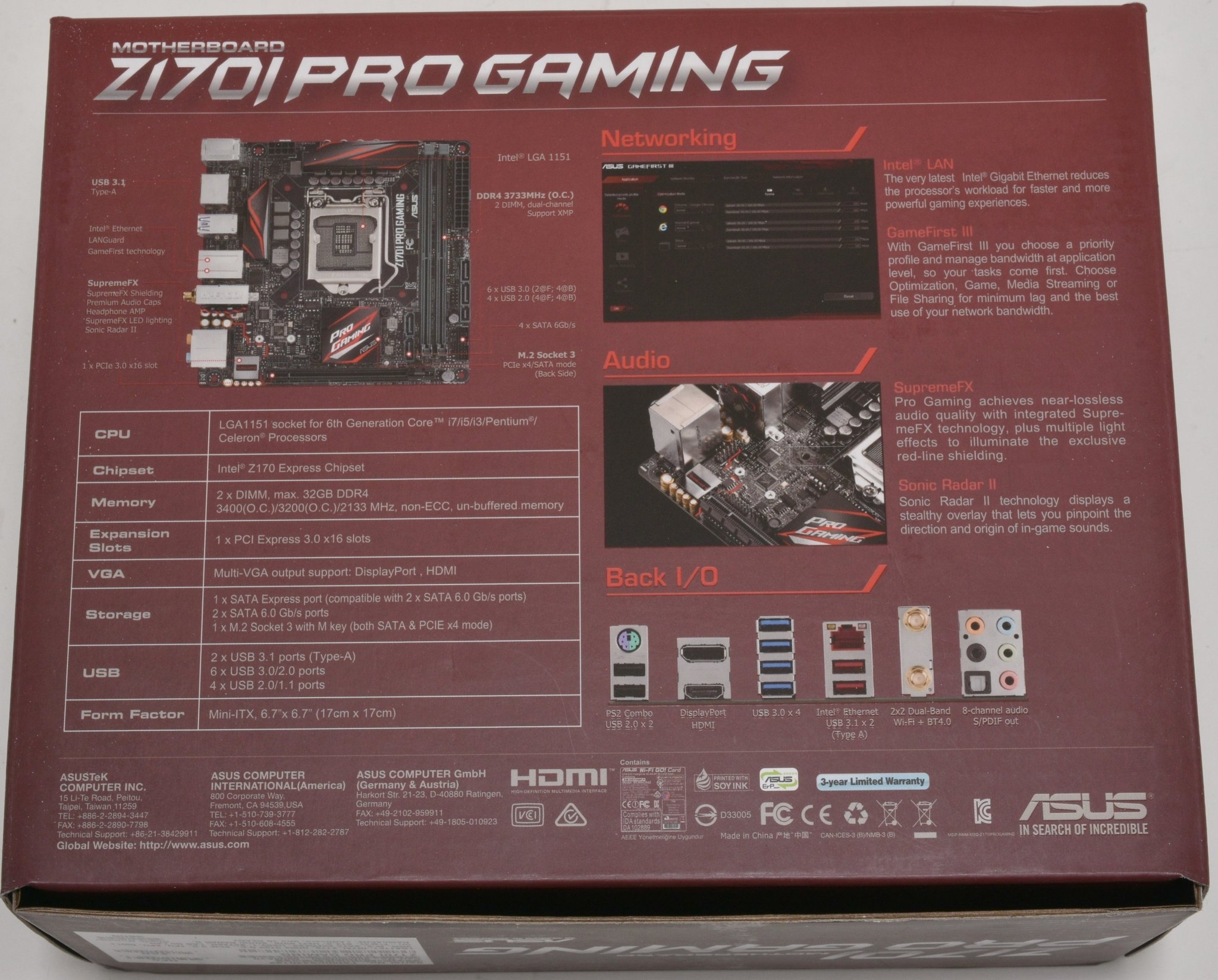

華碩Z170I PRO GAMING外盒底部的功能與規格說明


開箱啦!裡面不是小披薩,而是小小的Z170I PRO GAMING主機板


主機板上,有LGA 1151插槽(可安裝各式Skylake處理器),兩組U-DIMM插槽(可安插高達DDR4 32GB,支援時脈高達3400,與雙通道運作),以及一組PCIe x16的插槽(可安插顯示卡),另有共4組SATA埠(其中兩組搭配成SATA Express)

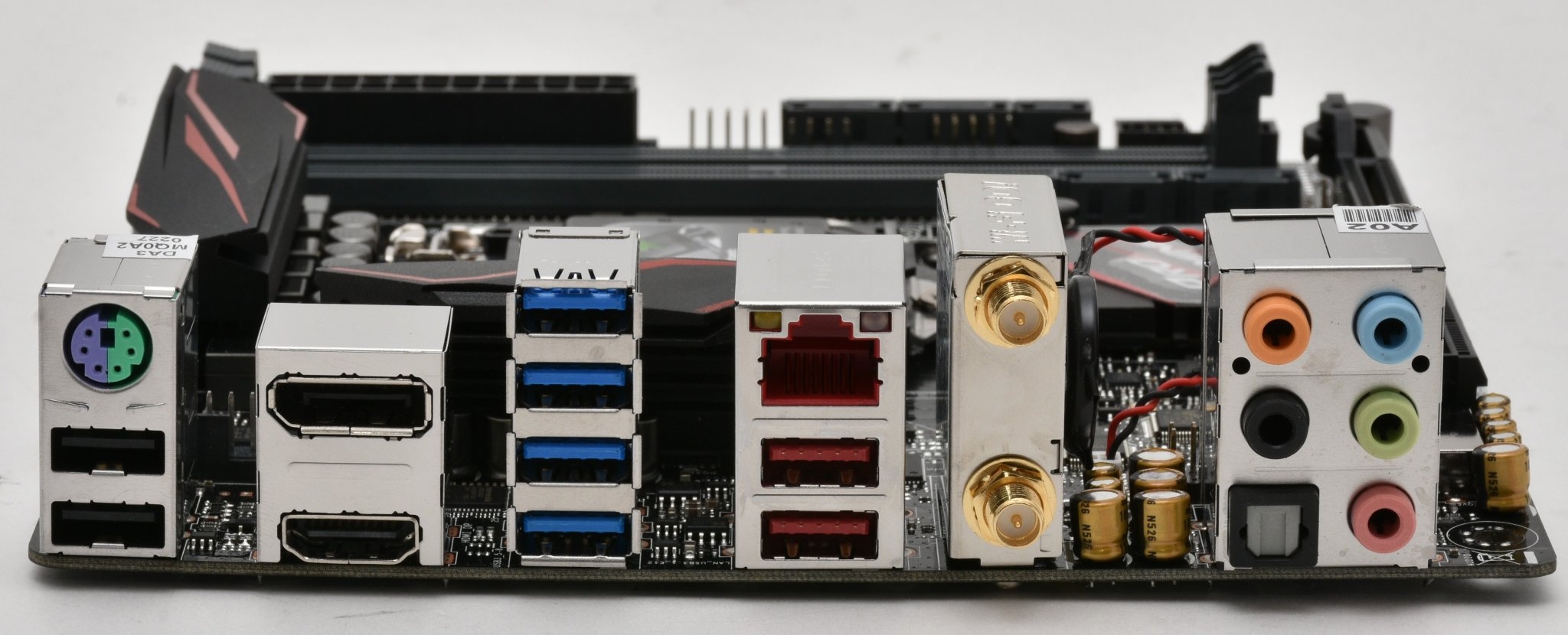

在後I/O擋板的周邊連接埠上,共有1組PS/2(連接鍵盤或滑鼠)、USB 2.0x2、DisplayPort、HDMI埠、USB 3.0x3、USB 3.1x2(紅色)、Gigabit LAN、Wi-Fi雙頻天線接點、音效孔

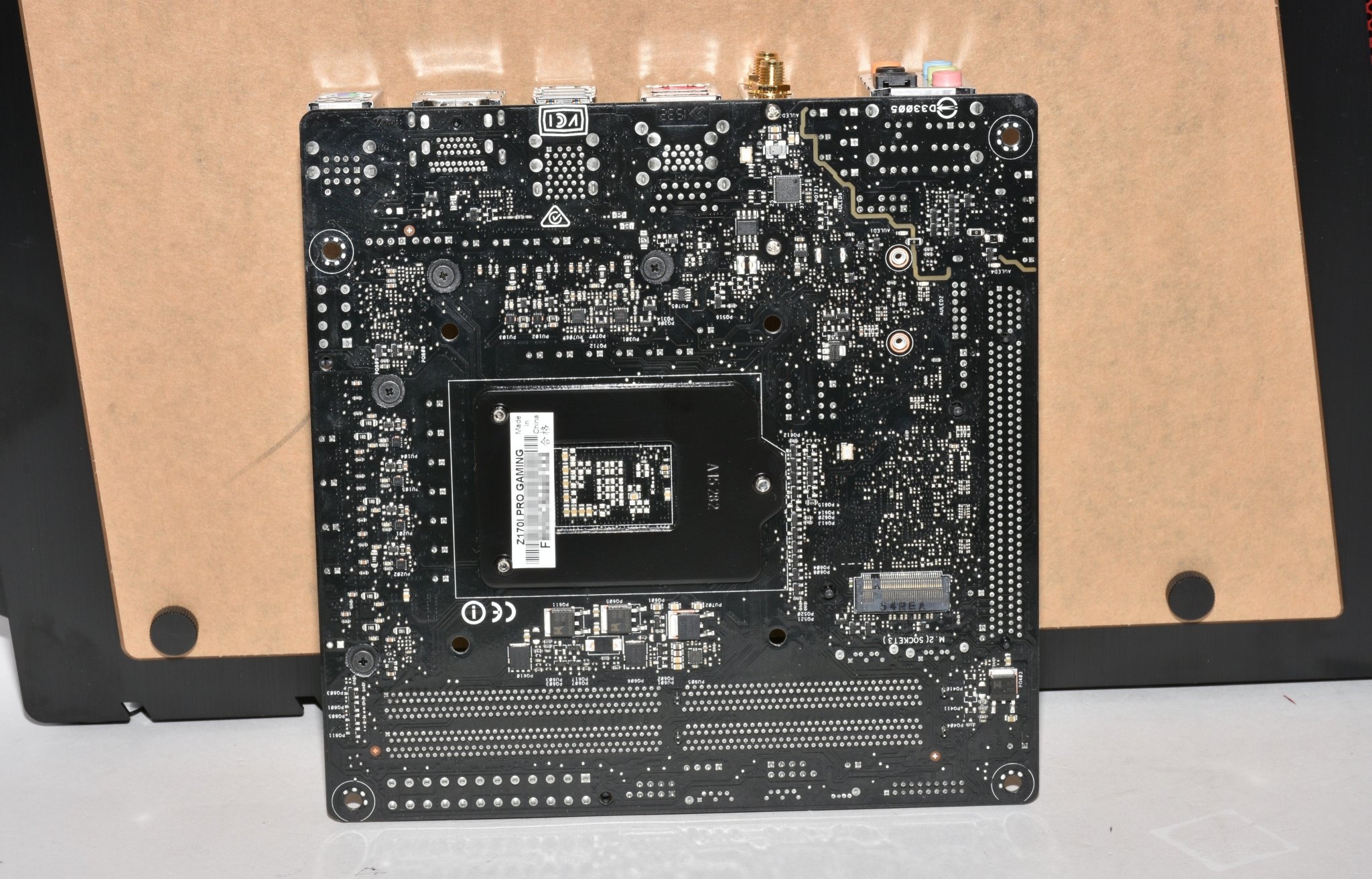

在主機板底部,可以看到一組M.2插槽,支援2242/2260/2280等M.2 SSD,以SATA或PCIe x4的模式運作


光看到這張主機板豐富的配件,就讓人想要大快朵頤!


安裝方便,唯要注意的就是機殼的限制

Z170I PRO GAMING雖然只有1組PCIe x16的插槽,因此只能插一張顯示卡,無法做SLI或CrossFire的應用,而且記憶體只有兩排,因此若想要有更多系統記憶體,在安裝時就比較先買好較大容量的DDR4模組,以免未來升級記憶體時必須將既有的換掉。



M.2照樣提供

至於儲存裝置支援度部份,除了有4組SATA 6Gbps埠之外,另外在主機板的背面還有一組M.2的插槽,可以支援2242/2260/2280等規格的M.2 SSD,並以SATA或PCIe x4的模式運作。因此在組裝時,若空間不足的話,可以考慮裝M.2 SSD當成系統碟,並搭配一部高容量的硬碟來當成資料碟,以便效能與容量兼得。

全方位擴充能力

在USB I/O部份,提供USB 2.0x2、USB 3.0x4、USB 3.1x2 (Type A)等連接埠,若嫌不夠還可以透過內接擴充的方式,將多餘的USB埠拉到前置面板或後擋板。此外,Z170I PRO GAMING還內建無線網路晶片,支援Wi-Fi雙頻段以及藍牙4.1規格,只要將隨附的2T2R天線接到後置面板,就可以直接以無線的方式來連線。

準備開裝啦!裝起來的樣子就是這樣,使用Intel原廠風扇來裝剛剛好,不會卡到其他元件,若你想使用其他散熱風扇,有可能會裝不下。






效能測試

為了讓這款Mini-ITX主機板,搭配第一款ROG Certified之迷你電競機殼來使用,我們選了以下的測試平台,來測試這款主機板的效能。

PCDIY!組裝測試平台
處理器:Intel Core i5-6600K @ 3.5 GHz/3.9GHz (Turbo)
主機板:ASUS Z170I PRO GAMING (mini-ITX)
記憶體:AVEXIR CORE DDR4-2133 @ 2133 16GB (8GB×2)
顯示卡:ASUS GTX670-DCMOC-2GD5 2GB GDDR5
SSD:PLEXTOR P6V 240GB(系統)
HDD:SEAGATE Barracula Green 2TB(資料)
電源供應器:ZUMAX Z3B-500-JP 500W

CPU-Z檢測到的CPU資訊


CPU-Z檢測到的主機板資訊


CPU-Z檢測到的記憶體資訊


以Sandra Lite測試處理器的運算效能


以Sandra Lite測試多媒體的運算效能


PCMark7的測試結果


3DMark (搭配NVIDIA GeForce GTX 670)的繪圖效能測試結果




安裝容易,功能強大

整體來說,這款Mini-ITX的華碩ASUS Z170I PRO GAMING主機板,安裝上相當容易。尤其,功能相當強大,完整針對電競玩家所設計,搭配裝在迷你機殼內,同樣具有LED燈光效果。由於小機殼的限制,因此華碩Z170I PRO GAMING只留了一組PCIe x16的插槽給顯示卡使用,除了無法玩SLI或CrossFire之外,這款主機板已經先將其他未來會用到的功能都預先內建了,像是USB 3.1、M.2,以及無線網路等等。讓玩家只要聚焦於它的小巧,並可支援中、高檔顯示卡,讓小電腦也具備強悍的電競效能。

可以選擇搭配聯力LIAN LI PC-Q17

Mini-ITX規格主打小型電腦組裝專用,若硬要將此Mini-ITX主機板裝在一般大型ATX機殼使用,也是可以,但這樣就已經失去了它原先的意義了!華碩Z170I PRO GAMING不只針對小機殼環境所設計,其必備的各式高階的用料與電競必備的元件都一應俱全,因此適合搭配各類迷你電腦使用。這邊,則強力推薦 華碩玩家共和國ROG,與機殼之王聯力工業,敗家之眼與機殼至尊的組合,兩家業者合作的最新代表作「聯力LIAN LI PC-Q17」 ,這是一款ROG Certified迷你電競機殼,就非常搭配,推薦給想要組裝小而美、小而悍迷你電競機的你!

這就是華碩Z170I PRO GAMING超迷你電競主機板的魅力!



市場行情:5,990~6,490元

華碩Z170I PRO GAMING主機板,目前市場上已經有在銷售,台北光華商場原價屋含稅報價:5,990元,PChome 24h購物含稅含運報價:6,490元,森森購物網含稅含運報價:6,090元,整體來說,價格上並不算太貴,符合玩家預期的價格區帶裡面。

ASUS Z170I PRO GAMING主機板,台北光華商場原價屋含稅報價:5,990元


ASUS Z170I PRO GAMING主機板,PChome 24h購物含稅含運報價:6,490元


ASUS Z170I PRO GAMING主機板,台北光華商場原價屋含稅報價:5,990元


ASUS Z170I PRO GAMING主機板,PChome 24h購物含稅含運報價:6,490元


華碩ASUS Z170I PRO GAMING,考量到玩家安裝的理線設計,安裝完成之後,內部線路也不會擁擠。


華碩ASUS Z170I PRO GAMING,搭配聯力LIAN LI PC-Q17機殼,可以發揮超強的戰鬥力!


ASUS Z170I PRO GAMING主機板,不但用料紮實,而且安裝容易,加上該有的功能,一個都沒少,實機安裝測試,也有極高的穩定度與相容性,的確是款超迷你電競主機板中的優質精品,PCDIY!在此特別推薦!


超迷你電競主機板中的優質精品!

這次,我們實測開箱了這款華碩ASUS Z170I PRO GAMING,實機安裝在聯力LIAN LI PC-Q17機殼,發現這張Mini-ITX主機板安裝容易,而且功能強大,雖然主機板的體積嬌小,可是該有的東西一個都沒少,無疑的是款超級小鋼砲,擁有強大的戰鬥力,無疑的絕對是款當今超迷你電競主機板中的優質精品!

廠商資訊

廠商名稱:ASUS - 華碩電腦股份有限公司
廠商電話:0800-093-456
廠商網址: tw.asus.com
