Supermicro M12SWA-TF動手實測 feat. AMD Ryzen Threadripper Pro 3995WX,為究極效能而生的至尊工作站主機板

文.圖/Lucky 2021-08-10 00:00:00
AMD的Ryzen處理器產品除了大家熟知的消費級Ryzen 3、5、7、9系列之外,還有專為工作站與高階專業場合設計的Threadripper系列,此系列核心數量更多、效能自然也更強,但撇開驚人的價格之外,在搭配的零件選擇上,特別是主機板,也都必須使用專屬的規格才能安裝,因此即便Threadripper有開放零售,卻也不是光靠魔法小卡就能輕鬆解決的。

而在眾多板卡廠商中,Supermicro以專注於工作站、伺服器機房的相關解決方案,深受許多大型企業的信賴,是全球前五大伺服器設備的製造商。隨著近期AMD發表了新一代Ryzen Threadripper PRO 3000系列正式開賣,Supermicro自然也推出了與之對應的主機板產品,小編更是無上榮幸的取得了M12SWA-TF這款主機板以及Ryzen Threadripper PRO 3000系列中最高階的 3995WX處理器,如此夢幻的搭配拿在手中真的會忍不住的發抖,相信各位也一定很好奇產品的規格以及效能表現,我們廢話不多說,趕快進入開箱實測吧!


M12SWA-TF主機板開箱
M12SWA-TF是一塊長寬達到30.48 x 33.02 CM的E-ATX主機板,與一般常見的ATX主機板要大上一圈,因此如果要裝入機殼中,需要多加注意機殼所能相容的主機板尺寸,以免發生無法裝入或是出現走線、零件安裝衝突的問題。

M12SWA-TF是一款E-ATX尺寸的主機板,整片主機板有經過黑化處理,不像許多此定位產品是以PCB原本的綠色示人。


提到了走線,由於主機板實在太大,為了避免電源線材長度不足,同時確保能穩定供電給功耗達280W的Threadripper處理器,M12SWA-TF一共配置了三組8 Pin的電源插槽,分別坐落於主機板的左、右上角以及後端I/O旁;供電模組則是採12+3相設計,搭配高達8組記憶體插槽,總計能夠支援最高256GB的ECC UDIMM DDR4記憶體或2TB的ECC RDIMM DDR4記憶體!

處理器採用Treadripper 3000家族專用的TRX4腳位,而在一旁則有8組記憶體插槽,整個平台最高能夠擁有2TB的暫存空間。

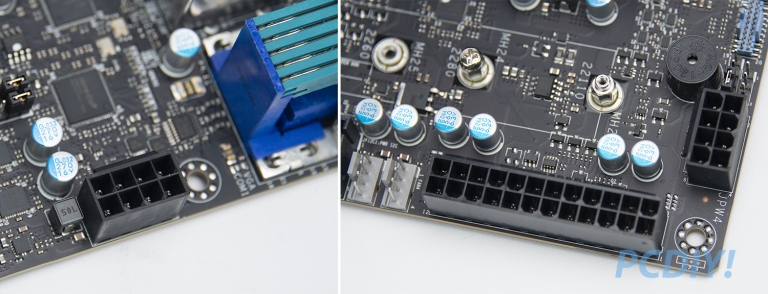

主機板一共有三組8 Pin的處理器電源插槽,其中兩組坐落在主機板的左、右上角。

第三組主機板電源為在後端I/O的下方。

主機板使用12+3相的供電設計。

記憶體旁邊綠色標籤的MP2978晶片示RAM的PWM控制器、藍色的MP2853則是符合AMD SVI2.0標準的CPU電源管理晶片。


除了超大容量的記憶體支援性外,主機板對於顯示卡和硬碟的擴充性也相當驚人,由於Threadripper Pro 3000處理器本身能夠支援最高128條PCIe 4.0通道,所以Supermicro乾脆直接為產品放入6組PCIe 4.0X16插槽,配上E-ATX主機板的空間優勢,M12SWA-TF能夠輕鬆放入2組3 Slot、4張2 Slot或是6張1 Slot的顯卡,讓工作室能夠更方便的串聯多張顯卡,以獲得更好的效能來應付各種複雜的運算需求。(挖礦也算嗎、哈)

主機板一共備有6組PCIex16插槽,並且全部都有金屬鎧甲來強化支撐。

全部的PCIeX16插槽都是走由CPU直接控制的PCIe4.0x16通道。

第3組和第4組PCIe插槽中間有PCIe通道控制器XL0851EIL。


硬碟的部分則是準備4組支援22110尺寸的M.2插槽,想當然爾,它們全都是採用PCIe 4.0通道囉!此外,主機板還另外準備了4組SATA 6Gbps插槽與2組目前市場比較罕見U.2硬碟介面,此介面的擁有比SATA和M.2介面更高的頻寬,還能支援熱插拔功能,對於工作站這種可能面對大量資料交換的使用場景,更換硬碟時可以免去關機的麻煩,是其他硬碟產品所無法達到的獨特優勢,但缺點就是價格高昂,造成此相關產品較不普及,入手的難度也就相對高上許多。

4組M.2插槽接支援22110尺寸的M.2 SSD,傳輸通道自然也是全都走PCIe 4.0版本囉!

南橋晶片的位置有獨立的風扇負責散熱。

移除風扇就能就見到WRX80晶片組。

右下角除了USB 2.0腳針外,有提供了多種前面板的腳針,當中藍色的是HDT Header,可以用來外接專屬的硬體檢測儀器,一般來說這個配置只會再工程主機板上才會見到。

再往右則是多種擴充埠,由左至右分別為USB 3.2 Gen1、4組U.2連接埠、USB 3.2 Gen2、4組SATA 6Gbps插槽。

M12SWA-TF配置了兩組音效晶片,分別為Realtek的ALC1220、ALC4050H。

nuvoTon的NCT6796D-E環控晶片。


最後在後端I/O的配置上,主機板提供了5組USB 3.2 Gen2 Type A、2組USB 3.2 Gen 1 Type A、1組USB 3.2 Gen2x2 Type C、5組3.5mm音源孔、S/PDIF光纖埠、網路連接方面則有1G、10G兩組網路插孔。

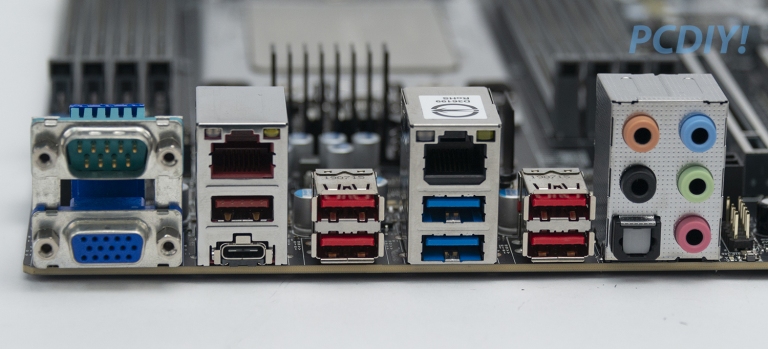

主機板後端I/O備有RS-232、VGA視訊端子、5組USB 3.2 Gen 2 USB Type A(紅色)、2組USB 3.2 Gen 1 Type A(藍色)、USB 3.2 Gen2X2 Type C、5組3.5mm音源孔S/PDIF光纖埠、1G網路孔(黑色)與10G網路孔(紅色)。

左邊是Intel的I210AT 1G網路晶片、右邊則是ASMedia的 ASM3242 USB 3.2 Gen2X2控制晶片。


可能有人會好奇為什麼主機板會配有VGA這種市面上已經很罕見的視訊埠?這是因為 M12SWA-TF在安置了一塊非常特殊的專屬處理晶片,除了可以透過VGA與埠連接檢修用的小螢幕外,還能夠支援IPIM遠端管理功能,在連接1G網路埠之後,就能讓苦命的工程師在放假的時候,不需特地跑公司一趟,直接在家中協助處理主機的異常狀況。(幫QQ)

位在主機板的左下角配有基於ARM架構的ASPEED AST2600處理器和三星生產的4Gb(512 MB)記憶體,接上網路線之後,能夠讓工程師在遠端操作主機。


效能實測
在開始測試之前,小編先來帶大家認識一下工作站主機板和消費型主機板在設計思路上的差異,以及Threadripper Pro 3995WX處理器的整體特色。

首先工作站主機板對於穩定性的要求會遠遠大於處理速度,這點打從開機的那一刻起就能明顯的感受到,不同於我們日常主機10秒左右就能進到桌面,工程主機板包含M12SWA-TF在內,開機的硬體自我檢測的時間會比較長些,整體所需的時間大約在2~3分鐘左右,且期間電腦的畫面不會顯示任何內容,所以千萬不要以為是主機故障了,它只是需要「多一點」時間來檢查整個平台。

此外,「超頻」這件事自然也不是工作站所需要的功能,其中記憶體在速度設定上更是「必須」全權由處理器決定,以本次測試的Threadripper Pro 3995WX來說,它所能支援的最大記憶體速率為DDR4-3200,因此就算插上的記憶體標榜可以跑上DDR4-6000(XDD),在處理器本身的限制下,依然只能乖乖跑DDR4-3200,由此就能看出工作站對於穩定性的要求是多麼的嚴格。

講解完了消費型和工作站產品的設計差異後,大家應該已經迫不及待的想要看看M12SWA-TF與AMD Ryzen Threadripper Pro 3995WX結合後威力究竟是如何了吧!做為搭配的顯示卡,小編選擇了效能比RTX 3090更新且效能不相上下的RTX 3080 Ti來做搭配,以下是完整的平台規格:

測試平台規格
處理器:AMD Ryzen Threadripper Pro 3995WX
記憶體:Crucial Ballistix RGB DDR4-3600 8GBx4,共32GB
SSD:WD_BLACK SN850
顯示卡:MSI RTX 3080 Ti SUPRIM X
電源:Fractal Design ION GOLD 850W

從型號來看可以得知,Ryzen Threadripper Pro 3995WX依然算是AMD Ryzen 3000家族的一員,因此在核心設計還是維持在Zen 2架構,沒有用上Zen 3,但靠著更大的晶片面積,讓3995WX有著驚人的64C/128T,另外由於此架構的256 MB的L3快取並非讓所有核心共用,而是採均分方式,這點多少對於單核心的表現會有一定程度的影響。

左邊是Zen 2架構的L3快取設計,其配置形式是每4顆核心共用一組16MB快取,Zen 3架構則是所有核心共用所有快取。

Ryzen Threadripper Pro 3995WX的核心採64C/128T設計,基礎時脈訂在2.7GHz,爆發時脈則為4.2GHz,L3的快取容量則為256MB,並由64顆核心均分。

64C/128T核心一開、看看這128個框框一字排開的樣子,真的相當壯觀。


在處理器的基本跑分上,3995WX的多核在CINEBENCH R23的分數高達極為誇張的6萬分,比上一代的2990WX還要高出1倍的分數!而在CPU-Z,3995WX的分數也幾近來到3W大關,表現同樣也是相當誇張。

CINEBENCH R23的單/多核成績為1,270 /60,107分;CPU-Z則是524 /29,293分,由於Zen 2架構還沒有Infinite Cache的加持,所以CPU-Z的單核成績尚無緣進入600俱樂部。

根據CINEBENCH R23的資料庫,3995WX的成績足足是2990WX的一倍,AMD處理器的效能進化幅度真的相當驚人。

3D MARK近期新增了CPU跑分,程式會分別以1、2、4、8、16、全部核心進行運算測試,當中綠色的部分代表整個資料庫裡的最高成績,黑色標記則是玩家的處理器排名,可以看到除了單核心之外,3995WX的成績全面佔據的最頂點的位置。

3D Mark針對DX12的Time Spy與針對光追的Port Royal跑分測試。

3D Mark中的Fire Strike是為DX11的遊戲內容所進行的測試。

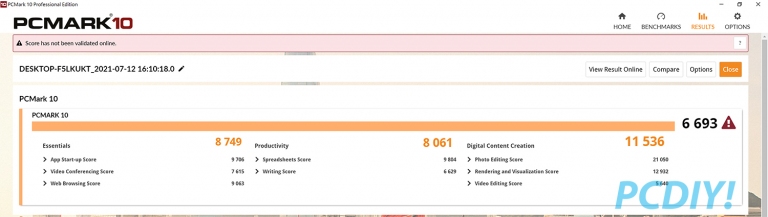

PCMARK 10的總成績為6,693分,其中基礎性能為8,749分、生產力得分8,061分、數位創作11,536分,都是頂級設備才能達到的分數。


看完了基本跑分測試後,接著來進行實戰,小編知道,不管是誰在看到這麼頂級的配備後都會好奇在遊戲方面的表現(小編自己也很好奇XD),所以就讓我們先來簡單實測一下遊戲的實際效果吧!

在遊戲設定上,所有的遊戲均設定在最高畫質,關閉垂直同步、動態解析度等影響FPS的設定,如果遊戲支援光追、DLSS內容,則一律調整為畫質優先。

在《刺客教條:維京紀元》中,即使是把畫質調到4K,平均的FPS也能達到60張,那高畫質的順暢畫面真的讓人上癮。

《光明記憶:無限》對於光追的運算性能要求極度嚴苛,故在4K解析度下只能達到39FPS,屬於尚可遊玩的水準。


做為工作站、開發工作室設計的產品,比起遊戲,處理高度吃硬體性能的生產力相關工作才是最主要的工作,所以小編也找來了一系列在專業創作領域會時常用到的程式來進行測試。

在大家熟知的Photoshop中,由於程式的多數功能較為看中單核心的表現,使得Zen 2架構的3995WX在這部分比較不突出,跑分僅約1,000分,雖能夠輕鬆應付各種高解析圖片的編輯需求,但稱不上強勢,基本上與其他高階消費型處理器的表現差不多。但影音剪輯軟體Premiere Pro則恰好相反,多核心對於影片的輸出、轉檔有著絕對的優勢,讓3995WX在此環節中突破了1,000分大關,是目前小編測試的各項硬體配置中,少數能夠達到此成績的。

Photoshop跑分3995WX得到1000分,Premiere Pro 的則是來到1086分,能夠輕鬆勝任4K影片的剪輯。

V-Ray是用來測試3D場景的光線渲染效能,分數由左至右分別代表CPU+GPU(CUDA)、GPU(RTX光追核心)、GPU(CUDA核心)。

SPECViewperf 2020是測試多款工業3D軟體的執行效能,包含3D MAX、3D MAYA等,成績如上所示。


最後,小編在好奇心的驅使下使用3995W來進行挖礦,由於目的是測試CPU的效能,所以選擇使用挖礦演算法依賴處理器的門羅幣,而3995WX所能提供的算力落在2300~2500H/s左右,收益方面...小編基於愛護地球、減少能源浪費、替老闆減少電費成本的理念(?),只有進行簡單的2小時挖掘,以此驗證M12SWA-TF能夠在高負載的狀態下穩定運作。

門羅幣是以CPU做為算力來源,3995WX的整體算力落在2500H/s上下。


為工作站而生的最強之選
Supermicro M12SWA-TF主機板在設計上提供了6組PCIe 4.0x16、4組M.2槽位外,還額外準備了市場上相當罕見的U.2接口,在擴充性可以說是相當的全面且完整,此外透過主機板上獨立的處理器,實現了更便利的遠端管理功能,讓工程師不論是否在辦公室都能即刻進行協助處理,讓主機的運作更為可靠。

而在可靠性之外,與AMD Ryzen Threadripper Pro 3995WX處理器的搭配,更是讓效能不落下風,64顆核心所帶來的強大效能讓其對於影片輸出、邏輯運算有著無庸置疑的絕佳表現,成為新一代的頂尖主機指標,開創專業領域工作極速新巔峰。
