極限龍魂「十力」解放、10核心沒在怕！MSI Z490 ACE主機板開箱評測

文．圖／JC 2020-05-20 21:01:51

Intel全新第10代處理器終於在近日曝光，其中的壓軸自然包含著進化升級過後的最高10核心、20執行緒處理器Core i9-10900K和10900KF，同時在Core i7和Core i5以下的處理器都有對應的版本推出，而這次伴隨新處理器一同登場的還有對應的400系列主機板，最高階的Z490更是萬眾矚目，日後將陸續登場的還有B460、H410等針對不同市場定位推出的400系列主機板。

而身為主機板大廠之一的微星(MSI)，也在這一波Intel 400系列晶片組中，規劃出一系列主機板產品，共推出了MEG，MPG、MAG以及PRO四大系列，採用最新技術設計，並強化散熱解決方案，確保平台在極限運轉下，擁有最穩定的運作表現同時也預載PCIE 4.0為下一代做好了準備。在最高階的頂級版本MEG系列裡，MSI採用了全新設計，並以Z490 GODLIKE和Z490 ACE兩張主機板當扛壩子。其中最頂級的GODLIKE版本，主打的是更加極致的超頻和彈性使用，而相對來說較入門的ACE版本，則更適合一般主流玩家的選擇，也是本文介紹的產品。小編也特別找了當前Intel 10代U最高效能版本之一的Core i9-10900KF處理器來做示範，讓玩家能夠進一步了解Z490 ACE的效能表現。

硬派的典雅外觀、黑金配色精品風爆棚

外觀上來說，Z490 ACE相比其他MSI主機板以往的設計多了一份優雅，整張主機板雖然仍是採用黑化的PCB板作主色系設計，但在I/O保護蓋、南橋晶片蓋、甚至M.2散熱盔甲上方都打上金色的Logo字樣，再加上大量應用的髮絲紋線條，緩和了主機板本身單純的硬派線條設計，互相結合之下也讓Z490 ACE透出了精品的氣息。

從外盒的包裝上就已經可以看出和以往MSI主機板的些微不同，黑金的搭配下讓視覺上不再單純只是電競的硬派設計，更多了份優雅。

內部零組件提供主機板應有的配件，包含各式線材、螺絲、說明手冊和Wi-Fi 6外接天線等等。

硬體設計出眾

在內部硬體設計部分，憑藉多年經驗，MSI擅長建構高性能主機板，尤其自家頂級代表系列MEG的用料和設計上更是絕不容馬虎，硬體規格上除了支援LGA1200第10代處理器腳位以外，在散熱和供電系統上都下足了苦心，包含藉由I/O保護蓋上主動式獨立風扇導流的Frozr散熱設計(MEG系列主機板特有)，微星已經預先幫玩家安裝好，玩家不用另外手動安裝，這樣的散熱輔助讓冷空氣能從更多元的方向進入系統中，接下來則是將風導入貼合MOSFET的直觸導熱管上，再藉由7W/mK導熱墊堆疊式散熱鰭片做輔助，增加散熱面積，以確保周圍搭載的16+1相數位供電能穩定輸出。

Z490 ACE主機板作為MSI MEG系列扛壩子之一，在內部的硬體使用上也同樣是走高檔路線。

處理器對應Intel 10代處理器，採用LGA1200腳位，和上代1151不同，因此提醒玩家如果要升級的話，需要連同主機板一起更換。

處理器上方除了有獨立的堆疊式散熱片做輔助外，其上方的髮絲紋設計和MEG字樣也更加強化產品形象。

左側I/O保護蓋上同樣有大量髮絲紋設計，加上金色的MSI Logo，看起來貴氣十足！

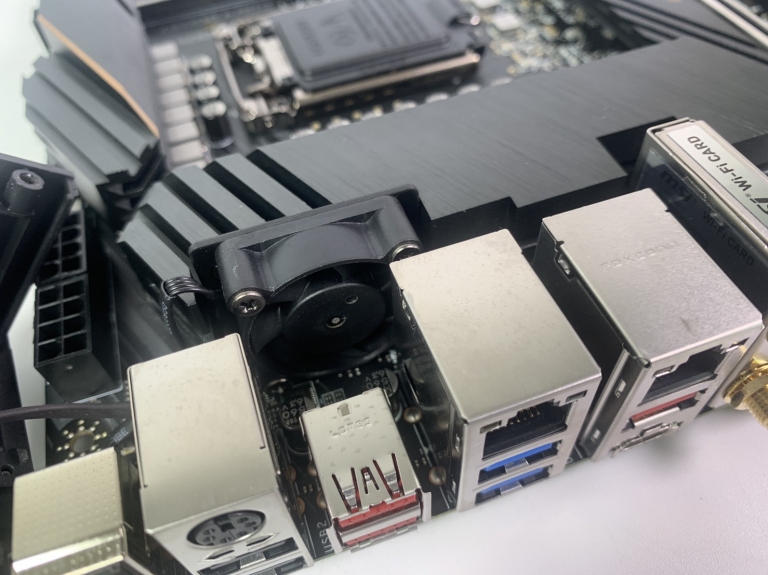

I/O保護蓋下方搭載獨立風扇導流(後文拆解後可見該風扇本體)，即便全速運轉下也不會產生噪音影響使用體驗。

在南橋保護蓋上方印有經典微星龍圖樣，金色的配色看起來非常有質感。

搭載16+1相數位供電，每一相提供90A耐電流，使得Z490 ACE能壓制1440安培的總功率，再搭配採用鈦金屬材質的電感(Titanium Choke III)，大幅穩定處理器效能。

採用雙8 pin的供電插孔，確保即便是10核心處理器也能順暢使用。

主機板的三組M.2插槽都有提供獨立的M.2 SHIELD FROZR設計，確保每片SSD都能在穩定的效能下運作。

另外可以看到PCIe 3.0 x16插槽三組，且支援PCIe 4.0 x16通道，未來對應新一代硬體可對應。其中兩組來自處理器、一組來自PCH，支援x16 / 0 / x4或x8 / x8 / x4通道運作，支援2-Way NVIDIA SLI和3-Way AMD CrossFire技術。另有兩組PCIe x1插槽做彈性使用。

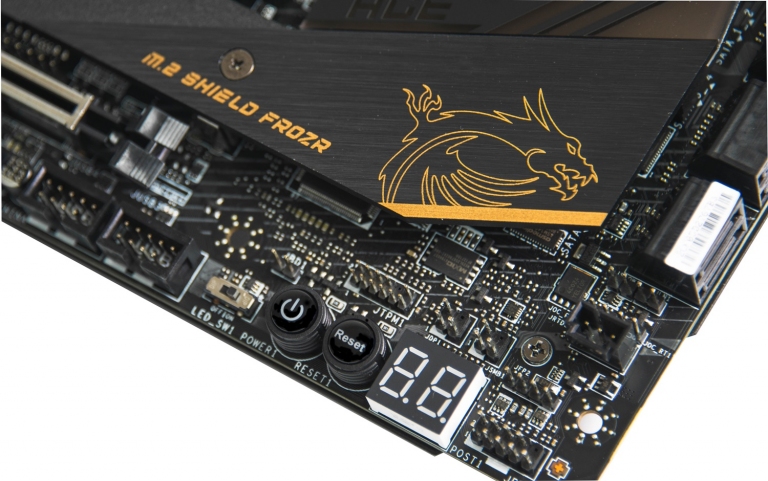

Z490 ACE同時也提供狂熱玩家最愛的Debug燈以及獨立的開關機、重啟鍵，方便玩家裸機操作。

最後，MSI在Z490 ACE的風扇氣流的散熱系統上做了全面的整合，包含完整的風扇控制，可藉由BIOS設定或軟體使用，管理所有系統和CPU風扇的速度和溫度，玩家可以幫處理器和主機板設置最多4個溫度標準，系統也將依照這溫度標準自動調整風扇速度，更加達到客製化的功能。再者，Z490 ACE也已經為了水冷做好準備，專用的供電接頭可支援到最大2A電流輸出，並且支援市場主流一體式和客製化水冷解決方案，玩家可以完全控制水泵的速度做好散熱準備。

▲微星也特別針對Z490 ACE做了官方介紹影片。

效能表現再強化

種種穩定主機板效能的設計，為的就是讓Z490 ACE能夠在極致的環境下使用。以記憶體來說，MSI在極端條件下，使用市場上的記憶體產品(包括Corsair、Crucial、Kingston、G.Skill等品牌)來進行全面的相容性測試，經過嚴謹的測試步驟，確保系統運行的穩定度，最終獲得的成果即是優秀的超頻成效，Z490 ACE本身搭載了四條DDR4插槽，最高的空間支援到128GB，而在超頻模式下可達到最高4800+ MHz以上，足夠狂熱玩家超頻使用。

Z490主機板提供四組DDR4插槽，最高可在超頻狀態下達到4800+ MHz，甚至有機會達到5000 MHz的高效能水準。

至於儲存空間的部分，上述提到共搭載3組M.2插槽，皆採用PCIe 3.0 x4介面(前兩組同時也相容於SATA 6Gb/s標準)，而主插槽尺寸支援到Type 22110、另外兩組則是支援到Type 2280，最底下一組僅支援PCIe模式。另外，在基本的SATA 6Gb/S插槽，則是提供6組做彈性使用，但要注意的是，由於PCIe資源分配的關係，因此若主插槽有安裝M.2 SATA SSD時，SATA2連接埠不可使用；第二組M.2插槽裝有M.2 SATA / PCIe SSD時，SATA5及SATA6連接埠將不可用，玩家在安裝上要注意。

主M.2插槽位於處理器下方，卸下散熱盔甲後可見，尺寸支援Type 22110，採用PCIe 3.0 x4介面、支援SATA 6Gb/s。

第二組插槽位於南橋左側，尺寸支援Type 2280，同樣支援PCIe 3.0 x4介面和SATA 6Gb/s。

最後一組則是位於南橋左下方，同樣支援Type-2280尺寸，但僅支援PCIe 3.0 x4介面。

彈性的連接埠選擇

因應新一代處理器降世，Intel 400系列主機板的I/O埠都有了彈性的提升，尤其在網路傳輸方面更有明顯進化，以網路來說，這次Z490 ACE搭載雙網路埠設計，支援2.5G + 1G LAN，網路使用更加彈性。另外在無線網路方面，則是有全新的Wi-Fi 6標準全面支援，採用最新的OFDMA和雙向MU-MIMO技術，在信號密度高的環境下，可提供高達4倍的網路容量和效率。最後，藉由MSI GAMING LAN Manager軟體，可自動分類和優先處理會造成線上遊戲延遲的應用程式，提供具有低延遲與最佳的線上遊戲體驗。

在I/O埠方面可看到更彈性的連接埠選擇，包含雙網路埠提供2.5G + 1G的彈性，Wi-Fi 6無線網路也是400系列主機板標配。Type-C採USB 3.2 Gen 2x2，提供20Gbps傳輸速度，確保更多彈性空間。

搭載USB 3.2 Gen 2x2介面，算是目前市場上極少數擁有此規格的主機板。

同時也提供前面板專屬的USB Type-C介面，確保玩家使用彈性。

內部用料一次看

看完了內在，就要看看MSI這次在Z490 ACE上放了什麼好料囉！畢竟是新平台加上又是MEG系列的高檔主機板。

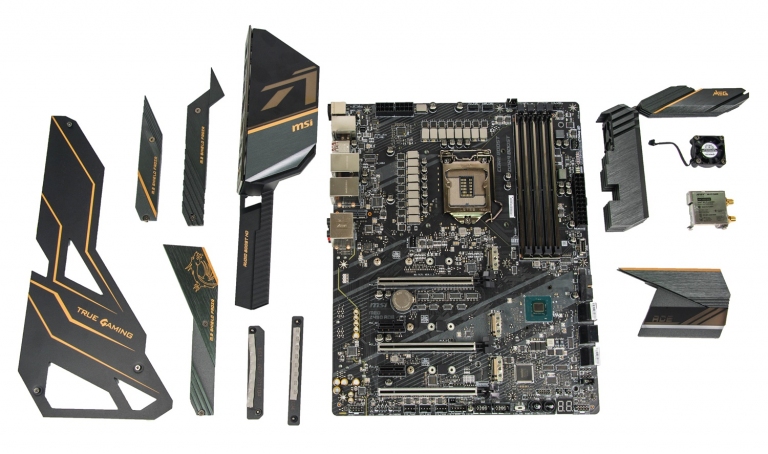

首先不囉嗦先讓大家直接看看拆完以後的全貌，其實對比先前微星的主機板設計，Z490 ACE算是非常好拆卸的板子，可見微星團隊在合作和溝通之間不錯。

先從外部的獨立配件來看，前文提過在I/O保護蓋內部，有一獨立主動式散熱風扇建構Frozr設計，此即其所採用的風扇，採12V、0.12A配置。

內部的Wi-Fi 6網路卡部分，則是搭載Intel AX201NGW這張，頻率為160MHz，同時也支援Bluetooth 5.1。

接下來來看內部的各式晶片，第一個自然就是Z490晶片囉！

環控晶片採用NUVOTON NCT6687D-M。

M.2和PCIe插槽附近另有NUVOTON NUC126NE4AE控制晶片。

搭載MXIC快閃晶片。

下方另有兩顆ASMEDIA ASM1480 PCIe 3.0頻寬管理控制晶片。

另外還有ASMEDIA ASM3241做USB 3.2 Gen2x2 (20Gbps)控制晶片。

左側Realtek 8125B做2.5GbE網路控制器、右側則是Intel I219V 1GbE網路控制器。

PWM控制器為ISL69269。

MOSFET部分則是Renesas ISL99390。

採用IDT6V4的BCLK時脈產生器，提供高超頻彈性。

音效方面搭載ALC1220解碼晶片。

搭配ESS SABRE9018Q2C combo DAC。

主機板搭載多組RGB針腳，不管是5V還是12V針腳都有提供，玩家可以非常輕鬆的自由客製化。

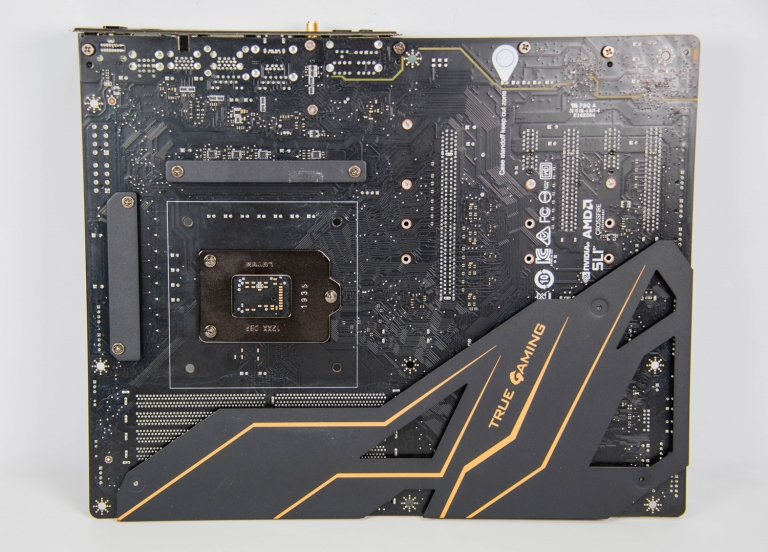

最後來看看Z490 ACE的背板，有作美背設計給予主機板最強的支撐。同時可發現背面也有做音效訊號防干擾，確保整體音質穩定。

上機實測：10900KF上陣

接下來就是玩家們比較關心的實際效能表現囉！這次我們也找來Core i9-10900KF處理器直接搭配，用最頂級的效能來對應高階的Z490 ACE主機板，來看看頂尖對頂尖下的效能表現結果！值得注意的是，這次的效能測試是以目前的BIOS版本做測試，未來玩家實際購買時會有更多的BIOS版本支援更新，到時候可以預期效能表現再更高一些。

測試平台規格

◆處理器：Intel Core i9-10900KF
◆顯示卡：NVIDIA GeForce RTX 2080 Super
◆主機板：MSI MEG Z490 ACE
◆記憶體：G.SKILL Trident Z Royal 3600 8GB x2
◆SSD：CORSAIR MP600 NVMe PCIe 4.0 x4 M.2 SSD 2TB
◆Power：Thermaltake Tough Power XT Platinum 1275W
◆驅動版本：GeForce Game Ready Driver
◆作業系統：Windows 10 Pro 版本1903

找了10900KF做效能測試的示範，看看頂尖處理器對決頂尖主機板的效能表現！

這邊也順便讓玩家們看看處理器過電後的RGB燈效，主要在I/O保護蓋和南橋上方。主機板備有多組RGB擴充連接埠，主機板備有多組RGB擴充連接埠，包含JRAINBOW/JCORSAIR/JRGB，玩家可以自行加裝，配合MSI獨家Mystic Light軟體，可提供1680萬種顏色和29種LED效果，完整展現個人風格。

言歸正傳先來看看處理器資訊，10900KF採用的是10C/20T配置，基礎時脈落在3.7GHz。搭配的記憶體為DDR4-3600 16GB。

處理器效能如圖，其中在Cinebench R20中跑出6240 cb的頂級水準，效能表現幾乎快媲美對手的Ryzen Threadripper 16核心處理器。此外，由於單核心爆發時脈高，在遊戲上的表現也會非常不錯。

另外來看記憶體的部分，3600Mhz時脈下，跑出53416 / 52073 / 48713 MB/s的讀寫複製速度，搭配45.3 ns的延遲，算是預期中的表現。

SSD部分雖然選用的是PCIe 4.0介面SSD，但因Z490 ACE支援的仍是PCIe 3.0介面，因此速度上也是在預期中的3431.18 / 3331.01 MB/s讀寫，若搭配一般單純的PCIe 3.0 SSD，絕對可發揮穩定水準。

至於在遊戲表現方面，3DMark的Time Spy模式下，可跑出破萬的11750分，在DX12下是毫無疑問沒問題。可看出RTX 2080 Super在Z490 ACE的輔助下，可輕鬆發揮高效能。

Time Spy Extreme模式下也一樣，擁有5468分的高水準成績，同時兩項Graphics測試都有30 FPS以上的水準，預期市場上多數遊戲都可順暢運行。

Port Royal光追測試中獲得6939分，Graphics測試裡有32 FPS的平均水準，光追效果下算流暢。

至於在DX11架構下，Fire Strike跑出近25000的成績，同時在各項測試中也都有近100、甚至破百FPS的水準，由此可知在FHD解析度，RTX 2080 Super絕對可以順暢遊玩。

即便將測試畫質拉高到4K解析度，Fire Strike Ultra也有6960的成績，同時兩項Graphics測試分別有38和23 FPS的水準，基本上要在4K下運行不難，玩家可以在遊玩時做遊戲畫質的細部調整。

至於各遊戲的平均FPS表現小編列舉如圖供玩家參考。

系統整體的效能表現，從高壓的Passmark來看，獲得總分7990.3，其中處理器部分更是獲得24570.6的高水準穩定效能表現。

而在PCMark 10 2.0測試中，則是有7611的總分，各測試項目都有不錯的效能表現。

針對影像編輯方面，藉由x265 Bench來看，FHD下可以擁有72.624 FPS的超流暢表現，基本上用10900KF搭Z490 ACE剪FHD影片是絕對流暢的。

至於如果要剪4K高解析度影片的話，也還是有18.684 FPS，這在x265 4K模式的高壓測試下，已經是非常不錯的表現。

操之在己的「十力」完整解放

MSI這次藉由Intel 400系列主機板的釋出，也順應推出新一代的MEG系列主機板，除了外觀上做了調整以外，讓原先單純走硬派風格線條的MSI主機板，在搭配黑金的色系選擇和髮絲紋的設計後，多了一份精緻的典雅精品氣息，視覺上除了金色設計以外，對比先前的MSI主機板也顯得低調許多，這點在Z490 ACE上尤其明顯。

而在內部的硬體規格上，一方面導因於Intel在400晶片組和對應Comet Lake-S 10代處理器上所帶來的提升，一方面也是因隸屬MEG系列高階主機板，用料和規格布局上也給得非常全面，包含多樣的連接埠彈性、PCIe和M.2都有三組，以及完整的相位供電和散熱系統等等，各方面都在在顯示了MSI針對Z490 ACE的苦心，同時也是為了讓玩家可以擁有極致的效能體驗。
