ASRock Z370 Taichi開箱實測,記憶體超頻突破4100MHz,與Intel 8代處理器雙雄合璧的「太極」精品!

文.圖/Willy 2017-11-16 10:55:00
不知道各位玩家們還記不記得,PCDIY!的Bill編輯曾經介紹了一款由華擎所推出的Z370 Killer SLI嗎?(忘了的玩家們可以點此複習喔!)若是還有印象的玩家們,這一次,小編準備給各位的是由ASRock(華擎)所推出的頂級主機板:Z370 Taichi,準備與Intel全新的8代處理器來個「雙雄合璧」!

ASRock Z370 Taichi作為華擎第二款推出相對應Intel全新8代處理器的主機板,這一次使用了「洪荒之力」啊!


ASRock Z370 Taichi開箱,外包承襲華擎太極系列一貫的風格!

在Intel放出有關於Coffee Lake處理器的消息之後,也提到了在腳位上雖然依舊為LGA 1151的腳位,但在腳位編排上有一些差距,所以只能對應全新的Z370晶片組,目前也只有推出此款晶片組,所以若是想要更新電腦的玩家,連主機板也要一併做更換,這時,ASRock Z370 Taichi的選擇,就出現在各位玩家們的選購清單之中了!那話不多說,就讓小編在今天趕快帶著各位玩家們一同開箱啦!

這一次的主角,在外包裝上依舊維持直立且有提把的設計,在攜帶或是小編測試都很方便!(被揍)


外盒包裝的背面寫著許多關於ASRock Z370 Taichi的特色,包括了RGB LED燈效、Ultra M.2的插槽等等


在產品外盒包裝的側面寫著自家的品牌標誌以及Z370 Taichi的字樣


將盒子從外包裝取出之後,可以看見提把是設計在内盒之上,就算不用外包裝也能夠隨提隨走


在看到主機板之前可以看見ASRock貼心的小地方,在主機板的與防撞棉的4個角落都有用束繩固定,防止在搬運的過程中發生碰撞


配件的部分則提供安裝光碟、快速安裝指南、2組Wi-Fi天線、1張明信片、SLI橋接器、SATA線、I/O埠檔板及螺絲等,配件給的算是相當充足


在購買主機板的同時一樣有附SLI的橋接器,能夠讓各位玩家們在顯示卡的擴充上有更好的表現


SLI橋接卡的背面,可以看見ASRock與NVIDIA SLI的字樣


ASRock Z370 Taichi主機板登場,「太極」這次也有RGB LED燈可以玩啦!

在看主機板本身的照片以前,先聽小編唸唸規格介紹一下,這次在ASRock Z370 Taichi上,CPU插槽採用的是LGA 1151的腳位,並不能相容於其他相同腳位的主機板,必須要搭配Z370晶片組。而在記憶體插槽的部分,支援4組雙通道的DDR4記憶體,最高可以支援至4333MHz,並且從2133至2666MHz都能夠支援,最大可以擴充至64GB;在擴充槽的方面,提供了1組PCIe 3.0 x16、1組PCIe x8、1組PCIe x4以及2組PCIe 3.0 x1、8組的SATA埠和3組的Ultra M.2插槽。最後在I/O埠的部分,提供1組CMOS鍵、1組PS/2鍵鼠埠、1組HDMI插孔、1組DisplayPort 1.2插孔、USB 3.1 Gen2 Type-A和Type-C各一組、4組USB 3.1 Gen1、2組RJ-45網路接埠以及5組HD音訊插孔。

主機板的正面照,在主機板上的塗裝上,有Taichi系列一貫的齒輪圖案,連CPU插槽旁邊的散熱鰭片上都有刻上Z370


主機板的背面,可以看見其主機板的塗裝為黑色


在CPU插槽上採用的腳位為LGA 1151,並且採用的是FOXCONN的產品,可見耐用度上有一定的保證


在記憶體插槽的部分,支援4組雙通道DDR4記憶體,最高可以支援至64GB


在SATA埠的部分提供了8組,並且能夠支援磁碟陣列RAID 0/1/5/10


PCIe插槽則提供了1組PCIe 3.0 x16、1組PCIe x8、1組PCIe x4以及2組PCIe 3.0 x1以及3組的Ultra M.2插槽


這一次在CPU插槽旁邊採用的是Nichicon的12K黑金電容,連小地方也一點都不馬虎呢!

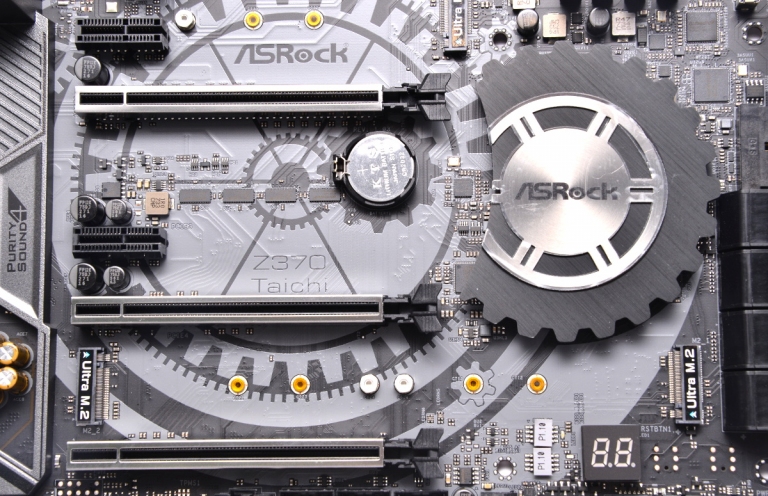

在以前主機板南橋的位置上,有ASRock Taichi系列最鮮明的齒輪標誌,底下藏著Z370的晶片組


在I/O埠的部分,提供1組CMOS鍵、1組PS/2鍵鼠埠、1組HDMI插孔、1組DisplayPort 1.2插孔、USB 3.1 Gen2 Type-A和Type-C各一組、4組USB 3.1 Gen1、2組RJ-45網路接埠以及5組HD音訊插孔


除了基本的規格之外,ASRock Z370 Taichi也有許多相當棒的特點,首先先看到音效的部分,採用了華擎自家的天籟美聲4代(Purity Sound 4),除了採用最新的Realtek ALC1220音訊解碼晶片,並且支援7.1聲道,在左右聲道使用不同的PCB層,為的就是給予玩家最純淨的音質;而在主機板上也附有能夠直接啟動XMP的開關,並且提供了相當多的軟體支援,除了RGB LED燈的控制之外,還有相當多的軟體能夠從APP Shop中抓取,甚至連BIOS以及驅動程式的更新黨都能找的到,真的是非常適合懶人小編我呢!

天籟美聲4代提供了120db SNR數模轉換器,並且在音訊輸出的PIN針上有鍍金的設計


在音響電容方面也是採用Nichicon的高級音響電容,提供玩家們最純淨的音訊品質


在主機板的角落也附有能夠直接調整XMP模式的Switch,在使用上非常的方便也好用


在ASRock的APP Shop當中提供了相當多的應用程式下載,玩家們可以自行挑選需要的程式做安裝


若是玩家們懶如小編,我是說想要更方便的BIOS或是驅動軟體更新,它也能辦到


當然這次搭載在Taichi上的RGB燈效也能夠透過華擎自家的ASRock RGB LED軟體做調整以及控制


ASRock Z370 Taichi效能實測,小編這次可是把記憶體時脈突破天際啦!

除了外觀、規格、特色之外,各位玩家們與小編都相當期待這一次的ASRock Z370 Taichi究竟在效能的表現上有怎麼樣的表現,在看效能評測數據之前,先和各位玩家們報告這次所使用的測試平台:

測試平台
處理器:Intel Core i7-8700K 4.7GHz 6C/12T
主機板:ASRock Z370 Taichi
記憶體:G.Skill Trident Z RGB F4-3200C14D-16GTZR DDR4-3200 @ 2666
顯示卡:MSI GeForce GTX 1080 Ti Gaming X 11G (GPU:1544/1658/Mem: 1376)
SSD:Crucial M550 1TB (SATA)
電源供應器:Thermaltake ToughPower 1275W
作業系統:Windows 10 Pro 64- bit Version 1703 (Creators Update)

為求公平,在所有Z370的主機板上,小編的評測都採用Intel Core i7-8700K、G.Skill Trident Z RGB F4-3200C14D-16GTZR DDR4-3200以及MSI GeForce GTX 1080 Ti Gaming X 11G,那麼先用CPU-Z檢視一下電腦的基本設置吧!

驗明正身,是Intel的8代Coffee Lake 8700K,能夠Boost至4.7GHz


使用的主機板為ASRock Z370 Taichi,BIOS也已經更新至最新的10/26/2017的P1.20版本


在基本測試上,採用的記憶體時脈為2666MHz,CL值為16、18、18、44、2T、1.2V

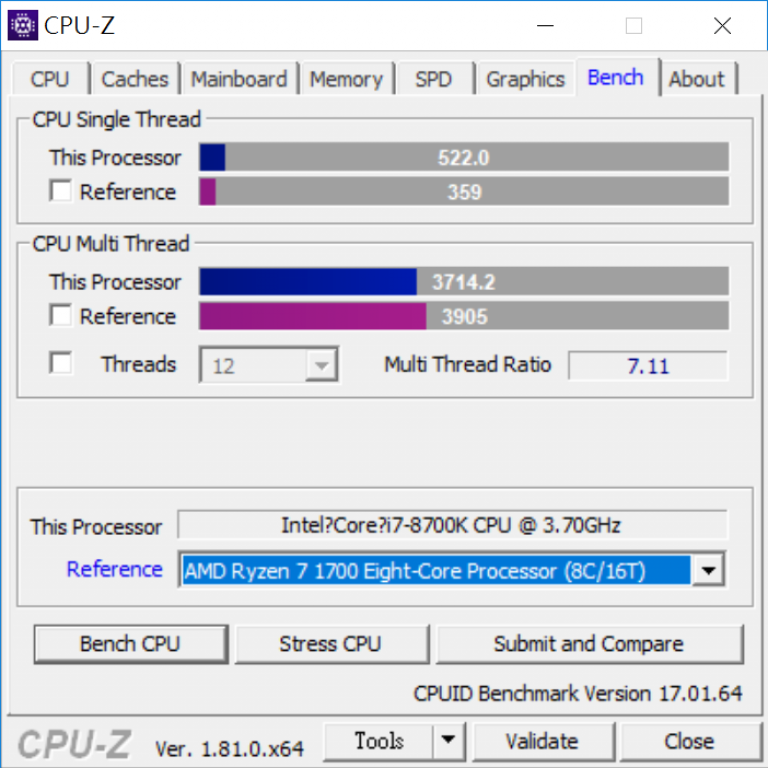

簡單使用CPU-Z測試CPU效能之後可以看見其效能與AMD Ryzen 7 1700旗鼓相當,在單核的處理上是強上許多的


小編接著實測了3DMark、VRMark、PCMark 7、PCMark 10、AIDA 64、Sandra Lite、CineBench R15、wPrime、Ashes of the Singularity (奇點灰燼)、Tom Clancy’s The Division (全境封鎖)等等

首先看到使用AIDA 64的效能成績,其實表現相當不錯,在主機板以及CPU的優化上確實相當不錯


在Sandra測試算數處理器以及多媒體處理器上,可以發現在算數處理器的性能測試結果上有相當優異的成績,其總計的功效達到了217.08的表現


使用PCMark7-2測試可以發現在正常使用電腦的狀況下可以達到7682分,算是非常不錯的表現


運用最新的PCMark 10做測試,分數也來到了6738分,表現上乃屬上乘


在CineBench R15的測試之下,可以看見在CPU的分數上有1402的分數,單核也能夠達到201,可以看見ASRock Z370 Taichi主機板在釋放CPU的效能有不錯的表現


記憶體時脈上的檢測,使用2666MHz,在讀取的表現上有38327MB/s的表現

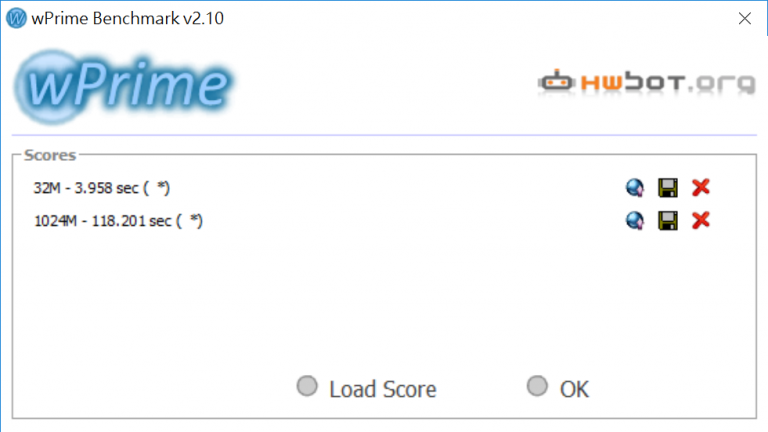

使用wPrime進行質數運算,32M能夠壓在4秒之內,1024M也能夠在120秒之內就完成


使用NVIDIA GeForce GTX 1080 Ti,在3DMark的五項測試當中都有不錯的表現,VRMark在Orange Room的表現上也能突破10000分!


測試遊戲的FPS表現,在全境封鎖的遊戲之下也有不錯的表現


看完了全境封鎖,這一次再來看看奇點灰燼的表現,可以發現在即時戰略遊戲需要大量更新畫面的需求之下,雖然FPS的表現較低,但是在4K的解析度之下也有高達65 FPS的表現


超頻測試
既然提到了ASRock的主機板,怎麼能夠忘記它們在記憶體上超頻的調教,這一次小編所使用的記憶體為G.Skill Trident Z RGB F4-3200C14D-16GTZR DDR4-3200作為測試對象,再利用AIDA 64所提供的Cache&Memory Benchmark測試在記憶體的表現吧!

首先先將記憶體頻率從設定的2666MHz調整至3200MHz,CL值為14、14、14、34、1.35V,而這次Intel Core i7-8700K,在3200的狀態之下,其實已經是OC(超頻)的狀態囉!


3400MHz的時脈設定之下,CL值為18、18、18、44、1.2V


3600MHz的時脈設定之下,CL值為18、18、18、44、1.35V


3800NHz的時脈設定之下,CL值為18、18、18、44、1.45V


小編努力的將時脈突破4000MHz的大關,CL值的設定為18、18、18、44、1.6V


當然小編在調整至4100MHz時,也將記憶體的電壓提高至1.65V,而CL值則為18、18、18、44、1.65V


小編最後將時脈從記憶體原本的3200MHz整整突破了900MHz,提升到了4100MHz。不過也因為記憶體本身的關係,在突破4000MHz之後,因為頻率過高,在記憶體寫入的表現上似乎沒有在3800MHz的時脈下來的優異,不過小編也還是準備了測試數據給各位玩家們:

在記憶體讀取上,從3200MHz的44733MB/s提升到了54039MB/s,速度加快了整整10000MB/s啊!


在寫入的部分也是,也從47383MB/s提升到了54987MB/s


記憶體的Copy表現雖然提升的幅度沒有讀取的表現來的高,不過在效能上面確實也有增加了9000MHz


在記憶體延遲的表現上面,延遲的ns越少對於記憶體的效能越好,所以可以看見延遲從3200MHz的54.2ns減少至3800MHz的45ns,在表現上也有長足的進步!


ASRock Z370 Taichi實際使用心得分享,超強的可超頻性,突破「太極」黑白的枷鎖!

在小編實測以及實際使用過後,發現這次華擎所推出的Z370 Taichi主機板有相當優異的表現,在CPU以及晶片組的相互優化、記憶體的穩定以及超高的可超頻性,搭配上8組SATA埠和3組Ultra M.2的插槽,讓玩家們不論在擴充性、超頻、儲存空間的表現都非常突出。今年記憶體持續飆漲,換電腦想要找到一組C/P值Top 1的主機板嗎?ASRock Z370 Taichi就是各位玩家們的最佳選擇啦!

小編第一次將記憶體超頻至4100MHz,除了仰賴記憶體本身的記憶體顆粒之外,主機板的穩定性也是功不可沒的大功臣。Z370 Taichi在ASRock團隊優異的調教,能夠完成的超頻幅度讓小編著實大開眼界。光是於此,各位玩家們,還找不到要搭配的主機板嗎?選ASRock Z370 Taichi就對啦!


規格表
●主機板名稱:ASRock Z370 Taichi
●處理器腳位:LGA 1151
●晶片組:Intel Z370
●記憶體插槽:4 x DDR4
●擴充槽:1組PCIe x16、1組PCIe 3.0 x8、1組PCIe 3.0 x4、2組PCIe 3.0 x1
●儲存埠:8組 SATA3 6.0 Gb/s、3組Ultra M.2
●USB埠:4組USB 3.1 Gen1、USB 3.1 Gen2 Type-A及Type-C各一組
●網路埠:1組Giga PHY Intel 1219V、1組GigaLAN Intel 1211AT
●尺寸:ATX(30.5cm x 24.4cm)
●官方保固:四年(上網登記)

廠商資訊
廠商名稱:ASRock - 華擎科技股份有限公司
廠商電話:02-2896-5588
廠商網址:www.asrock.com.tw
