SUPERMICRO SUPERO X13SWA-TF實測開箱,史上最強Intel W790 HEDT高階桌機工作站主機板強勢登場!

文.圖/PCDIY!副主編 皓棠哥 2024-04-01 16:00:00
Intel W790主機板來了!我們來看看由美超微所打造的Supermicro SUPERO X13SWA-TF主機板吧!


萬眾矚目,Intel終於更新了工作站、伺服器的平台!新的處理器,研發代號叫做Sapphire Rapids,正式的名稱就做Intel第四代Xeon Scalable處理器。

針對HEDT高階桌機與工作站的版本,研發代號叫做Sapphire Rapids-WS,處理器的名稱叫做Intel Xeon W-2400與W-3400系列處理器,搭配的是Intel W790晶片組主機板,提供新一代的DDR5、PCIe 5.0與PCIe 5.0 x4 NVMe M.2 SSD的架構,以及Xeon W-2400最高24核心48執行緒與W-3400最高56核心112執行緒的戰鬥力。然而,要驅動這樣的工作站處理器,要玩HEDT高階桌機,一定需要一張絕強至猛的主機板。接下來,就讓我們來看看伺服器大廠美超微所開發,採用Intel W790晶片組所設計的Supermicro SUPERO X13SWA-TF主機板吧!

這張Supermicro SUPERO X13SWA-TF主機板,必須搭配Intel LGA4677腳位的Intel Xeon W-2400與W-3400系列處理器


這張Supermicro SUPERO X13SWA-TF主機板,可以支援目前最強的Intel Xeon w9-3495x處理器,而且擁有強大超頻能力能壓榨出更多的效能!


-----------------

Intel新一代HEDT高階桌機工作站重裝上陣 - Xeon W-2400、W-3400處理與W790主機板閃亮登場! 特別報導

主文 - 介紹篇

● Intel Xeon W-2400與W-3400處理器完全解密!研發代號Sapphire Rapids-WS與W790晶片組主機板 HEDT高階桌機工作站 LGA4677腳位 強大運算核心 正式登場,史上最強大24核心48執行緒Xeon w7-2495X 56核心112執行緒Xeon w9-3495X強勢來襲!

CPU - 產品開箱 評測篇

● Intel Xeon w9-3495X實測開箱,史上最強56核心112執行緒 採用LGA4677腳位 對應W790主機板 次世代 HEDT高階桌機 工作站 處理器重裝上陣!
● Intel Xeon w9-3475X實測開箱,超凡入聖36核心72執行緒 超越800W功耗 全核超頻4.8GHz重裝上陣 feat. 保銳安耐美ENERMAX 幻彩銳龍 LIQTECH TR4 II 360 ARGB CPU一體式水冷散熱器 + ASUS Pro WS W790E-SAGE SE主機板

主機板 - 產品開箱 評測篇

● Supermicro SUPERO X13SWA-TF實測開箱,史上最強Intel W790 HEDT高階桌機工作站主機板強勢登場!
● GIGABYTE Server MW83-RP0實測開箱,史上最強實戰Intel Xeon w9-3495x為終極效能而生HEDT工作站主機板!
● ASUS Pro WS W790-ACE實測開箱,史上最強Intel Xeon w9-3495X處理器最佳拍檔HEDT工作站主機板!
● ASUS Pro WS W790E-SAGE SE實測開箱,史上最強16相供電Intel Xeon w9-3475X處理器800W超頻衝破極限效能HEDT工作站主機板!

CPU一體式水冷散熱器 - 產品開箱 評測篇

● 保銳安耐美ENERMAX 幻彩銳龍 LIQTECH TR4 II 360 ARGB實測開箱,史上最強800W解熱戰鬥力 HEDT高階桌機 工作站級 CPU一體式水冷散熱器!feat. Intel LGA4677腳位36核心72執行緒Xeon w9-3475X + AMD sTR5/SP6腳位Ryzen Threadripper PRO 7995WX處理器

DDR5 OC R-DIMM記憶體模組 - 產品開箱 評測篇

● 威剛ADATA DDR5-4800 256GB R-DIMM套裝(32GB x8)實測開箱,Intel W790伺服器級工作站主機板「八記憶體通道 」PC DIY火力全開評測!
● 威剛ADATA DDR5-5600 128GB R-DIMM套裝(16GB x8)實測開箱,Intel W790伺服器級工作站主機板「八記憶體通道 」PC DIY火力全開評測!
● 金士頓Kingston FURY Renegade Pro DDR5-6000 128GB OC R-DIMM套裝(16GB x8)實測開箱,Intel W790伺服器級工作站主機板「八記憶體通道」PC DIY極速效能評測!
● 金士頓Kingston FURY Renegade Pro DDR5-6000 64GB OC R-DIMM套裝(16GB x4)實測開箱,AMD TRX50 HEDT高階桌機工作站主機板「四記憶體通道」PC DIY實戰!
● 芝奇G.SKILL ZETA R5 NEO DDR5-6400 128GB OC R-DIMM套裝(32GB x4)實測開箱,AMD EXPO認證 TRX50 HEDT高階桌機工作站支援「四記憶體通道」PC DIY實戰!

賣場情報篇

● Intel最強HEDT高階桌機CPU來了!LGA4677戰神 工作站等級 最高56核心112執行緒 Xeon w9-3495X 台幣20萬 處理器正式開賣!Sapphire Rapids-WS處理器16核32緒Xeon w5-3435X報價55,500元、28核56緒w7-3465X報價100,500元、36核72緒w9-3475X報價128,500元 戰鬥力爆棚 價格衝破天際!
-----------------

Supermicro SUPERO X13SWA-TF工作站主機板報到!

伺服器大廠美超微,在這次Intel推出Sapphire Rapids-WS處理器,也就是發表Intel Xeon W-2400與W-3400系列處理器的同時,也不缺席Intel W790主機板的行列,全面進攻HEDT高階桌機與工作站市場。

這次的Intel W790主機板,因為是HEDT高階桌機與工作站用途,除了系統廠商DELL(戴爾)、HPE(惠普)、Lenovo(聯想)、Supermicro(美超微)、BOX與Puget之外,只有ASUS(華碩)、ASRock(華擎)、GIGABYTE(技嘉)與Supermicro(美超微)有做主機板產品開發。

美超微的話,針對Intel W790晶片組主機板,共有開發了2張主機板,分別是X13SRA-TF一般版與X13SWA-TF進階完整版。

X13SRA-TF一般版

X13SRA-TF一般版,主要規格為CEB版本,支援Xeon W-2400/W-3400處理器,採用8相電源供電設計,4記憶體通道1DPC/2DPC,3條PCIe Gen5 x16,2組PCIe Gen5 x4 M.2 SSD,記憶體可超頻DDR5-6000四記憶體通道運行,網路有1組1GbE與1組10GbE。

X13SWA-TF進階完整版

X13SWA-TF進階完整版,主要規格為EATX版本,支援Xeon W-2400/W-3400處理器,採用8相電源供電設計,8記憶體通道1DPC/2DPC,6條PCIe Gen5 x16,4組PCIe Gen5 x4 M.2 SSD,記憶體可超頻DDR5-6000八記憶體通道運行,網路有1組1GbE與1組10GbE。

兩者的主要差異,在於記憶體插槽的數量、PCIe 5.0插槽數量與PCIe 5.0 x4 NVMe M.2 SSD插槽的數量。可以說,X13SRA-TF適合基本需求的應用,X13SWA-TF才是完整的版本。

安裝不同處理器,影響主機板規格

這張主機板的功能非常強大,支援的處理器包括Intel Xeon W-2400與W-3400系列處理器,而且支援處理器與記憶體的超頻。

記憶體的部份,依照安裝處理器有記憶體通道、容量與速度的限制,Xeon W-2400只支援四記憶體通道,標準在1DPC模式下,支援DDR5-4800 R-DIMM,2DPC模式下,只能跑到DDR5-4400,Xeon W-3400只支援八記憶體通道,標準在1DPC模式下,支援DDR5-4800 R-DIMM,2DPC模式下,只能跑到DDR5-4400。

匯流排的部份,依照安裝處理器有匯流排通道的差異,Xeon W-2400只有64條PCIe 5.0 Lan,Xeon W-3400則有112條PCIe 5.0 Lan,具體的差異就是安裝不同的處理器,PCIe 5.0 x16插槽與PCIe 5.0 x4 NVMe M.2 SSD擴充槽的支援數量不同。

具備強大擴充能力

Supermicro SUPERO X13SWA-TF工作站主機板,具備了16個記憶體插槽,支援一般的DDR5 R-DIMM,也可以對應超大容量DDR5 3DS R-DIMM,可以安裝DDR5-4800 16~256GB R-DIMM,也可以搭配超頻記憶體,進行記憶體超頻。搭配Xeon W-2400處理器,最大記憶體容量支援到2TB,搭配Xeon W-3400處理器,最大記憶體容量支援到4TB。

PCIe 5.0 x16插槽部分,主機板上6個PCIe x16插槽,全部都具備PCIe 5.0 x16電路,可以完整驅動的PCIe 5.0 x16的次世代顯示卡、網路卡、加速卡與運算卡,而且安裝介面卡的數量多達6張。PCIe 5.0 x4 NVMe M.2 SSD擴充槽,也支援到4組,擁有強大的戰鬥力。

這張美超微的Supermicro SUPERO X13SWA-TF主機板,支援PCIe Gen5 x4 M.2 SSD擴充槽,是目前Intel W790主機板中最強的!


產品開箱

主機板開箱

Supermicro SUPERO X13SWA-TF主機板正面


LGA4677處理器插槽與記憶體插槽


LGA4677處理器插槽非常巨大


PCIe 5.0 x16插槽

主機板上6個PCIe x16插槽,全部都具備PCIe 5.0 x16電路


標示PCIE 5.0 x16字樣


PCIe Gen5 x4 NVMe M.2 SSD擴充槽

支援多達4組22110、2280尺寸規格PCIe Gen5 x4 NVMe M.2 SSD擴充槽

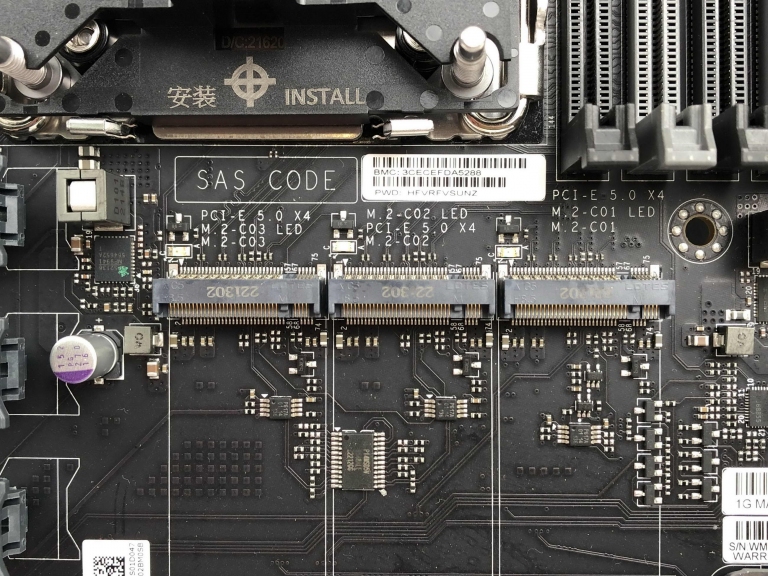

標示PCI-E Gen5 x4字樣


支援22110、2280尺寸規格


SUPERO X13SWA

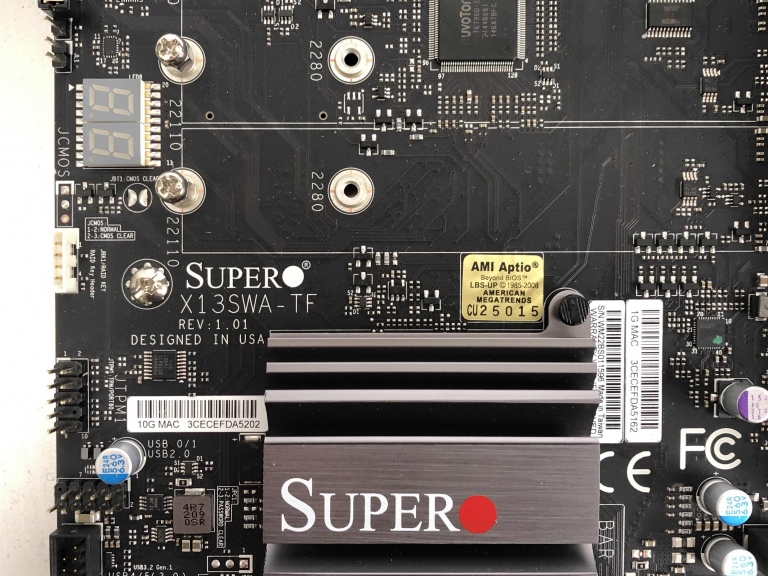

散熱片上標示SUPERO字樣,主機板型號為SUPERO X13SWA


BIOS部分

這張主機板,用AMI Aptio BIOS


支援安裝7個散熱風扇

主機板上,分為3區,總共有7個散熱風扇連接器




內建除錯卡

內建硬體除錯卡


內建顯示卡

用ASPEED AST2600顯示晶片



搭配專用散熱器

Intel Xeon W-2400與W-3400系列處理器,必須搭配全新的LGA4677腳位散熱器


具備1組Intel WGI210AT 10/100/1000Mbps網路晶片與1組Marvell AQC 113 10Gbps網路晶片

Intel WGI210AT 10/100/1000Mbps網路晶片


SATA 6Gb/s連接器

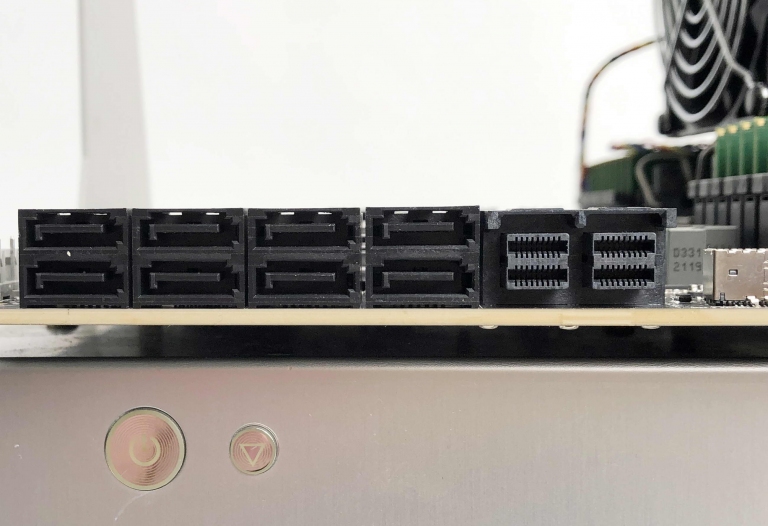

具備8組SATA 6Gb/s連接器,


效能實測

這邊首先使用了工作站用戶普遍使用的Windows 10 22H2工作站專業版 x64,搭配Intel Xeon w9-3495x處理器,進行了CPU-Z檢測,接著進行CINBENCH R23、Corona 1.3 Benchmark、V-Ray 5.0.20、Brender 3.6.0、Geekbench6、CoreTemp,我們可以得到這款工作站平台戰鬥力的數據。

測試平台

搭配處理器:Intel Xeon w9-3495x(56核心/112執行緒)
搭配主機板:Supermicro SUPERO X13SWA-TF(Intel W790)
搭配顯示卡:NVIDIA GeForce RTX 3060 Ti(8GB GDDR6)
搭配作業系統:Windows 10 22H2工作站專業版 x64
系統SSD:1TB(PCIe 4.0 x4)

測試記憶體:金士頓Kingston FURY Renegade Pro DDR5-6000 128GB套裝八記憶體通道(16GB x8)套件(KF560R32RBK4-64 x2)
測試方式:DDR5-6000 四記憶體通道 (Octa Channel,8-Channel)

系統檢測

這邊使用的是Windows 10工作站專業板 x64,CPU顯示Intel Xeon w9-3495x,記憶體顯示128GB


這邊安裝的是Intel Xeon w9-3495x


112個框框


CPU-Z檢測

CPU-Z顯示處理器為Intel Xeon w9-3495x,為56核心112執行緒,350W電源功耗


製造商:Supermicro,型號:X13SWA-TF,BIOS廠牌:AMI,版本:1.1,日期:02/15/2023


記憶體容量:128GB,記憶體頻率:DDR5-6000(3000.0MHz),記憶體時序:32-38-38-80-135


記憶體品牌:Kingston,記憶體型號:KF560R32-16,模組容量:16GBytes


顯示卡:NVIDIA GeForce RTX 3060 Ti


效能測試結果,單處理器執行緒:704.0,多重處理器執行緒:30706.8


與Intel Core i9-13900K做比較


與AMD Ryzen 9 7950X做比較

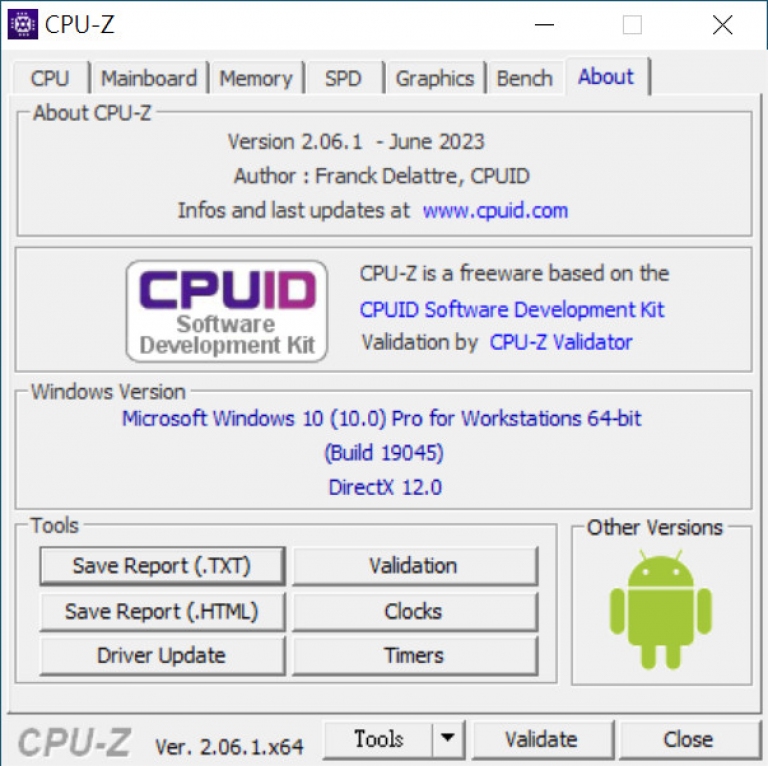

使用的是CPU-Z 2.06.1.x64


CINBENCH R23

CPU (Single Core):1720 pts,CPU (Multi Core):61078 pts,MP Ratio:35.51


Corona 1.3 Benchmark

Corona 1.3 Benchmark測試結果



D

V-Ray 5.0.20


使用V-Ray測試Intel Xeon w9-3495x


Performance score:46,835


Brender

Brender Benchmark


3.6.0


開始測試


測試處理器Intel Xeon w9-3495x


monster測試結果:464.057921,junkshop測試結果:299.002500,classroom測試結果:223.309418


Geekbench 6檢測

測試系統資訊,處理器資訊


Single-Core Score:2187,Multi-Core Score:18694


Single-Core Score測試結果


Multi-Core Score測試結果


Core Temp檢測

有56個核心,功耗隨便就上350W


在沒有超頻的狀態之下,功耗也會衝上370~380W


整體表現優異

Supermicro SUPERO X13SWA-TF主機板,經過了編輯完整的測試,發現不僅功能完整,而且擴充麗強大,還完整支援CPU與記憶體超頻功能,而且擁有6條PCIe Gen5 x16擴充槽,以及4組PCIe Gen5 x4擴充槽,能安裝最新的PCIe Gen5 x4 SSD,擁有相當強大的擴充能力,而且效能與穩定度表現相當勇猛。

美超微Supermicro SUPERO X13SWA-TF主機板,用料紮實配備完整,具備6組PCIe 5.0 x16插槽,可以安裝次世代顯示卡、網路卡、加速卡與運算卡,配備4組PCIe 5.0 x4的M.2 NVMe擴充槽,擁有了超強儲存擴充能力,新一代工作站該有功能的都有,實測效能戰鬥力強大,整體表現優異,PCDIY!在此特別推薦!


美超微的Supermicro SUPERO X13SWA-TF主機板,支援安裝4組PCIe Gen5 x4 M.2 SSD擴充槽,擁有強大的擴充能力!


市場行情

美超微Supermicro SUPERO X13SWA-TF主機板已經上市,目前已經可以在台灣實體通路與虛擬通路買到。美超微總共推出兩個版本,X13SRA-TF一般版(CEB版本,支援Xeon W-2400/W-3400處理器,採用8相電源供電設計,4記憶體通道1DPC/2DPC,3條PCIe Gen5 x16,2組PCIe Gen5 x4 M.2 SSD,記憶體可超頻DDR5-6000四記憶體通道運行,網路有1組1GbE與1組10GbE),X13SWA-TF進階完整版(EATX版本,支援Xeon W-2400/W-3400處理器,採用8相電源供電設計,8記憶體通道1DPC/2DPC,6條PCIe Gen5 x16,4組PCIe Gen5 x4 M.2 SSD,記憶體可超頻DDR5-6000八記憶體通道運行,網路有1組1GbE與1組10GbE)。

價格的話,X13SRA-TF一般版價格比較平價,最新市場行情,30,100元(調查日期:2023年07月29日,PChome 24h),X13SWA-TF進階完整版價格比較高,最新市場行情,39,100元(調查日期:2023年07月29日,PChome 24h),。

美超微Supermicro SUPERO X13SRA-TF一舨板主機板已經上市,最新市場行情,30,100元(調查日期:2023年07月29日,PChome 24h)


美超微Supermicro SUPERO X13SWA-TF進階完整版主機板已經上市,最新市場行情,39,100元(調查日期:2023年07月29日,PChome 24h)


史上最強Intel W790 HEDT高階桌機工作站主機板強勢登場!

這次,我們實測開箱了美超微Supermicro SUPERO X13SWA-TF,看到了當今最強的HEDT高階桌機與工作站主機板。

見證了HEDT高階桌機與工作站平台的改朝換代,升級了DDR5、PCIe 5.0與PCIe 5.0 x4 NVMe M.2 SSD的架構,以及採用了DDR5-4800 R-DIMM,而且具備了最高24核心48執行緒、56核心112執行緒戰鬥力。還支援記憶體超頻,實測可支援到DDR5-6000,支援八記憶體通道超級強悍!

整體來說,Supermicro SUPERO X13SWA-TF具備了當今HEDT高階桌機與工作站主機板的強大支援,無疑是史上最強Intel W790 HEDT高階桌機工作站主機板強勢登場!

廠商資訊

廠商名稱:Supermicro SUPERO - 美超微電腦股份有限公司
廠商電話:02-8226-3990
廠商網址:www.supermicro.com
