「非K超頻」完全解密,Z170、H110、B150、H170、C232與C236的「非K可超 – 機密」詳解!
文.圖/賴明亨 2016-04-05 08:08:06世界上第一張真正具備「非K天胡處理器」超頻的主機板美超微Supermicro SUPERO C7H170-M,正式誕生之後,引爆了「非K超頻」旋風。然而,也經由了這張主機板,讓「非K超頻」正式完全解密!
---------------
專題報導
主內容
(01)Intel Skylake「非K超頻」震撼登場,空冷飆速加快70~74%大爆發!重點內容
(02)Intel Celeron G3900實測開箱,「非K超頻」2.8GHz暴力狂飆4.8GHz!(03)Intel Pentium G4400實測開箱,「非K超頻」3.3GHz狂飆4.4GHz!
(04)「非K超頻」的崛起,「美超微Supermicro SUPERO C7H170-M主機板」開啟「非K可超」新紀元!
(05)「非K超頻」完全解密,Z170、H110、B150、H170、C232與C236的「非K可超 – 機密」詳解!
(06)「非K超頻」主機板重裝上陣,Z170、B150與H170「非K可超 – 主機板」清單大公開!
(07)「非K超頻」注意事項,Skylake處理器、主機板、記憶體、顯示卡與散熱器的「非K可超 – 搭配組合」說明!
(08)美超微Supermicro SUPERO C7H170-M開箱實測,史上第一張「非K超頻」原力覺醒的主機板王者!
(09)「非K可超」來襲,華碩Z170主機板提供「非K超頻」加速功能!
---------------
原來答案在Intel BIOS裡面!

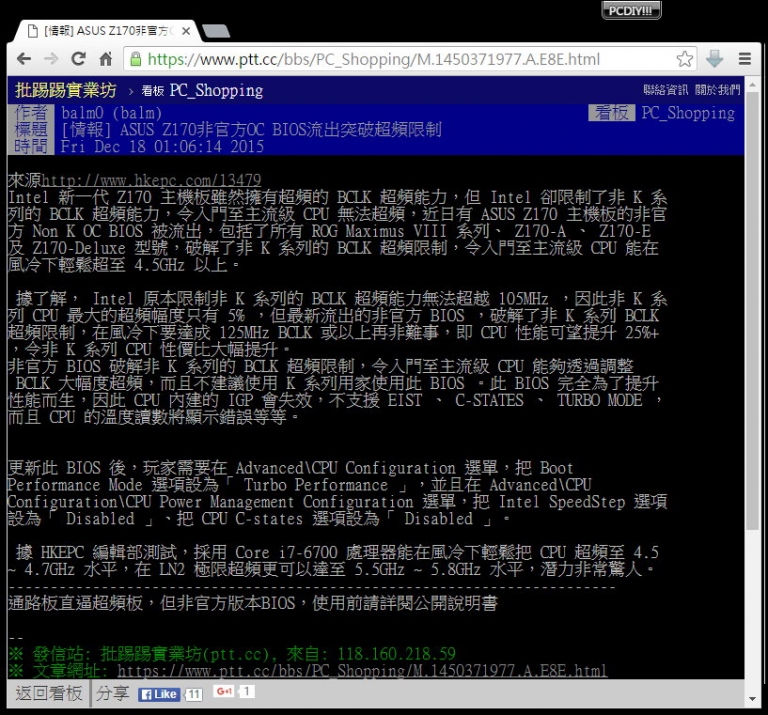

全新的100系列主機板,低階到高階,桌機版有H110、B150、H170與Z170,工作站版有C232與C236,商用版有Q150與Q170。然而,由於處理器的倍頻,是鎖在處理器上面,所以,無法動手腳來超倍頻。若要超倍頻的話,則一定要購買K系列天胡處理器。主機板廠商發現,透過改BIOS,破解裡面的限制,則可以支援外頻的調整,透過BCLK來超外頻,就能來「非K超頻」。Intel Z170主機板,更改BIOS後就能「非K超頻」

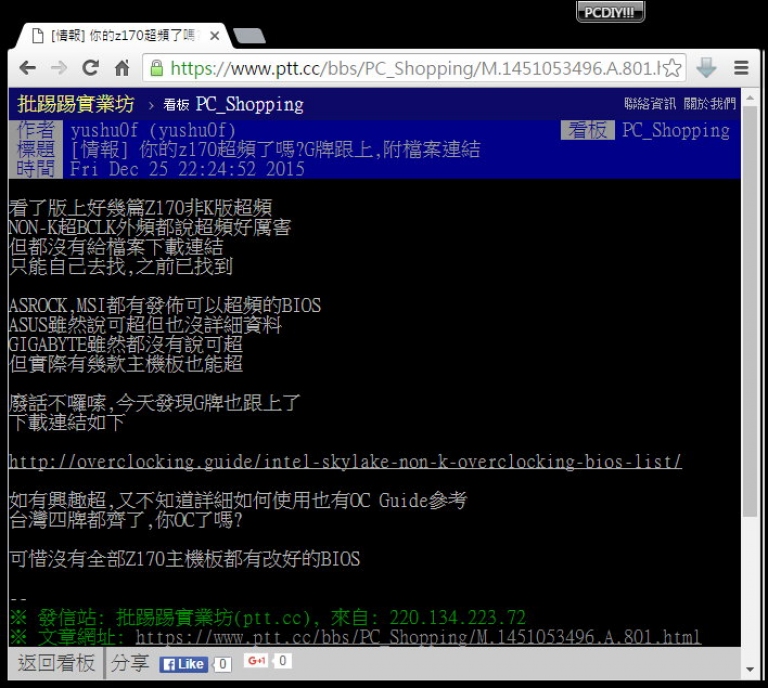

問題來了,桌機版有H110、B150、H170與Z170主機板,支援BCLK調整的,只有Z170主機板。透過改BIOS,破解裡面的限制,則可以支援外頻的調整,透過BCLK來超外頻,就能來「非K超頻」。有時脈產生器版本Intel H110、B150、H170主機板才能「非K超頻」
不過,H110、B150與H170主機板,要提供「非K超頻」,卻不是這麼簡單。首先,H110、B150與H170主機板,時脈產生器是內建在晶片組裡面,BCLK只能提供100MHz~103MHz,也就是這功能是寫死的,所以BCLK怎麼調,外頻都無法超頻。然而,美超微怎麼做到的呢?答案就在美超微Supermicro SUPERO C7H170-M主機板上面,原來,100系列主機板,可以使用外部的時脈產生器,額外使用了一顆IDT6V4的BCLK時脈產生器,不但可以提供更精準的頻率,說更白一點,多了這顆時脈產生器,H110、B150與H170主機板就能透過BIOS來「非K超頻」。也因此,舊版Intel H110、B150、H170主機板,由於本身沒有額外的時脈產生器,不能「非K超頻」。主機板廠商陸續改板中,新版本有時脈產生器的才能「非K超頻」
