全面滿足雲工作負載需求、最佳AI加速/端到端數據工具/智慧生態系統解決方案,GIGABYTE R282-G30機架式2U高性能運算平台伺服器開箱體驗

文.圖/Lucky、REX 2022-03-08 10:24:08
隨著更新世代處理器登場,除了在消費市場方面也推出新架構、新規格來因應玩家需求外,在工作站與伺服器領域等面向當然也有更多新型號出爐,以符合企業端運算上的高速運算需求;記得先前小編在站上開箱了搭載AMD第三代EPYC處理器的技嘉R282-Z96伺服器主機,相信大家藉此也對伺服器這個藏身於幕後的運算設備有著更深的了解!

不過,就算後起之秀的AMD有著強大的挑戰能力,但長年主宰高達90%伺服器市場的Intel仍是這領域的老大哥,不論是各項伺服器的應用與開發上,Intel平台有著更多且現成的相關資源可供MIS與使用者操作及應用,這項優勢對於企業端來說,相對上也更容易上手,整體成本也能更為降低。

基於這樣的前提,剛好小編也入手技嘉科技推出的R282-G30這款雙Xeon版本伺服器,那就再次的來開箱體驗一下Intel伺服器的高效表現是否如同期待般的具備強大效能吧!



GIGABYTE R282-G30 2U機架式伺服器主機開箱
不曉得各位有沒有發現這款採用Intel第三代Xeon處理器的R282-G30在外觀上好像與上次介紹的R282-Z96極為相似?沒錯,畢竟伺服器外觀大都採用機架式設計,也同樣屬於R282系列版本,因此外觀上是一模一樣的,皆是採2U尺寸的機架式外型,也便利於MIS或工程師在機櫃上的安排與日常維護的便利性與通用性。

主機為2U尺寸,兩側可以依照需要裝設滑軌。

前端位置有機殼上蓋開啟的操作說明書。


技嘉這款R282-G30採用的Intel核心代號為Ice Lake的第三代Xeon可擴充處理器,不僅具備了強大的性能表現,還針對雲、企業、HPC、網絡、安全工作負載進行了最佳化,具有從8到40個強大的核心,並注入了Intel的加密加速技術,通過提高加密密集型工作負載的性能來增強對數據的保護以及隱私性(包括SSL Web、5G、VPN/firewalls),並同時降低一般加密對性能造成的影響。另外也是唯一內建有AI加速、端到端數據科學工具以及智慧生態系統解決方案的數據中心處理器,專為滿足雲工作負載需求與支援各種XaaS環境而設計,並由Intel SGX提供支援,可在從邊緣到數據中心與多租戶公共雲的使用過程中保護數據及應用程序代碼等特點。

核心代號為Ice Lake的Intel第三代Xeon Scalable Processors,具備極強大的性能表現,並針對雲、企業、HPC、網絡、安全和IoT工作負載進行了最佳化。


那就先來看開箱的部分吧!外觀上前面已提到採用的是2U機架設計,外觀上在正面的部分同樣也配置了3排、共12個硬碟抽換槽架,具備Hot-swap熱插拔功能可不需關機即可更換HDD/SDD,其中的8組採用了藍色標籤可支援一般SATA/SAS介面的2.5/3.5吋硬碟,採綠色編籤的4組抽換槽架則是能進一步的支援PCIe 4.0 x4通道,提供使用者更大的傳輸頻寬;至於在這12組硬碟架的最右側則備有"2組USB 3.2 Gen 1 Type-A擴充插槽",方便工程師檢修時連接如鍵盤、滑鼠等周邊或是做為USB資料傳輸與備份檔案等使用。

另外,正面左側則是電源開機鍵、ID鍵與狀態指示燈的位置。

正面一共配有12組的硬碟架,其中藍色支援SAS/SATA 6Gbps通道、綠色則支援PCIe 4.0 x4通道。

全部的硬碟架都支援熱插拔功能,以方便進行替換和擴充。

右側則提供有2組USB 3.2 Gen 1 Type A。

開機鍵和ID鍵設在左側,並都有提供狀態指示燈。


翻轉到背面來看一下I/O輸出的部分,基本上以伺服器的定位來說,主力通常是作為「純運算」工作使用,加上大多都是採遠端執行的管理方式(除非需要進機房更新硬體或有故障維修),大多在I/O配置上就是以功能性為主要訴求,所以也不會如同一般消費型主機那樣的具備豐富的I/O埠,這款R282-G30從背面的I/O輸出入埠來看,可以發現也提供了"2組USB 3.2 Gen 1 Type-A"、兩組1 GigaLAN的RJ45網路插孔、1組Management LAN,以及一個由ASPEED AST2600顯示晶片負責影像輸出的VGA連接埠。

絕大多數的固定螺絲都集中在尾端,這些帶有藍色帽頭的螺絲都具備防脫落設計,一般使用不管怎麼轉都不會掉落。

預設的I/O提供了1組VGA視訊埠、2組USB 3.2 Gen 1 Type A、2個1 Gbps RJ45網路孔、1個Management LAN、一個ID按鈕。


不過若企業真的有額外連接擴充需求,R282-G30除了可以安裝PCIe介面的裝置外,也有準備各一組OCP 2.0 PCIe 3.0x8、OCP 3.0 PCIe 4.0x16插槽,其中OCP 3.0插槽不僅頻寬更大,還支援更大功耗以及熱插拔功能,為此技嘉也特地在主機板的右下角準備了OCP 3.0設備的專屬安裝空間,能夠在不需拆開機殼上蓋的前提下直接進行裝置抽換,實現更方便快速的擴充機動性。

至於R282-G30的電源部分則是使用兩組2,400W備援式80 Plus白金認證的電源供應器,由於功率實在太大,一般常見的三腳電源線是不相容的,必須改用能夠承受15A以上電流的高功率電源線才行,此外為了避免電源供應器突然的損壞造成主機異常關機、資料流失,技嘉還為伺服器導入自家專利SCMP(Smart Crises Management and Protection,智慧災難管理與防護)機制,在偵測到電力異常的時候,會讓處理器進入超低功耗模式,盡可能維持住主機正常運作狀態,避免資料流失。

尾端左側是兩組備援式2400W的80 Plus白金認證電源供應器。

電供由台達電製造,本身亦具備快速插拔能力。

2400W功率提供高速運算電源需求,一般常見的AWG C13三孔電源線不足以負擔,必須改用AWG C19高功率線材。


外觀巡禮之後,接著打開上蓋來看看主機內部設計,按照機身前端的開啟說明就可以打開上蓋了,取下上蓋後可以發現內側黏貼有各項零件的安裝說明,如同多數伺服器主機的設計,R282-G30的處理器、顯示卡都是採用無風扇的被動式散熱,風流主要是透過主機前段4顆轉速可達16,300 RPM的快拆式高壓風扇負責,為了讓氣流集中,處理器上方還罩有一層導風罩,當然開機後的「飛機起飛音效」是避免不了,各位工程師們進到機房中耳塞、降噪耳機通通給它戴起來!

機身的上蓋內側黏貼有各項零件的安裝說明書。

機身內部在處理器的位置特別裝入導流罩來加強風流散熱。

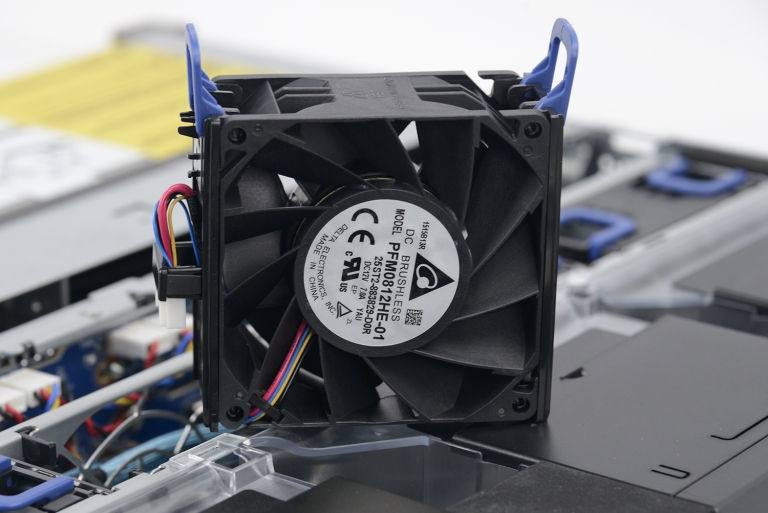

快拆式的散熱風扇轉速可達16,300 RPM,可以創造129 CFM的風流和126.22 mmAq的風壓。


挪去上蓋後,我們可以見到兩坨巨大的金屬散熱塊被滿滿的記憶體插槽所包圍,如同大家所料,金屬散熱塊底下就是處理器囉!R282-G30可以安裝兩顆開發代號為Ice Lak-SP的Intel第三代Xeon Platinum、Gold、或Silver處理器,在架構上採用Intel 7nm製程的Sunny Cove架構,如果玩家覺得有點眼熟的話,這不是你的錯覺,其實Intel在當年第10代Core i低電壓筆電處理器也是應用了同樣的製程架構,就連開發代號也同樣是叫Ice Lake呢!

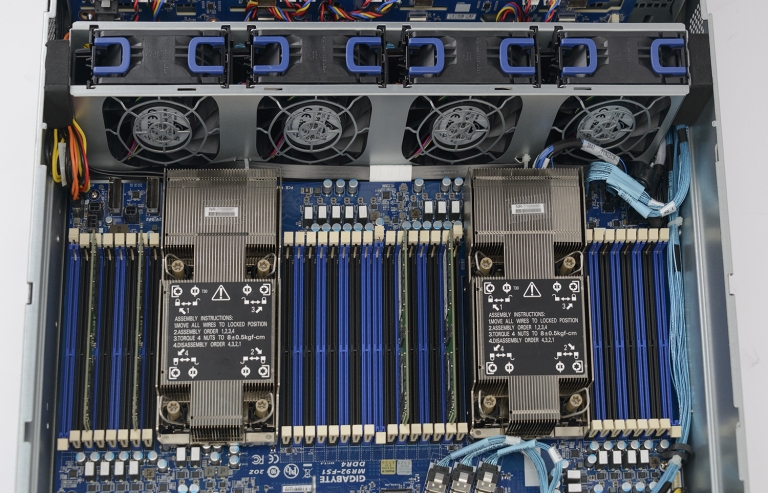

移除導流罩之後,可以見到兩顆金屬散熱器被滿滿的記憶體插槽包圍。

散熱器上方有提供使用教學,移除時如果找不到T-30尺寸的星型螺絲起子,可使用長度合宜的一字起子代替。

取下Xeon處理器後可以看到底下插槽上滿滿的腳針:FCLGA4189。

處理器與散熱器之間需要使用扣具進行固定。


不過Xeon貴為伺服器處理器,在各方面的規格待遇上自然不是Core i所能比擬的,光是在核心數量上Xeon處理器的最高配置高達40C/80T,換算下來整台伺服器就能提供80C/160T的運算處理力!更別說當中最高階的Xeon Platinum 8380更配置了60 MB的L3大容量快取。

本次採用的處理器版本是第三代Xeon處理器中最高階的Xeon Platinum 8380,擁有40C/80T的核心數量和60 MB的L3快取。

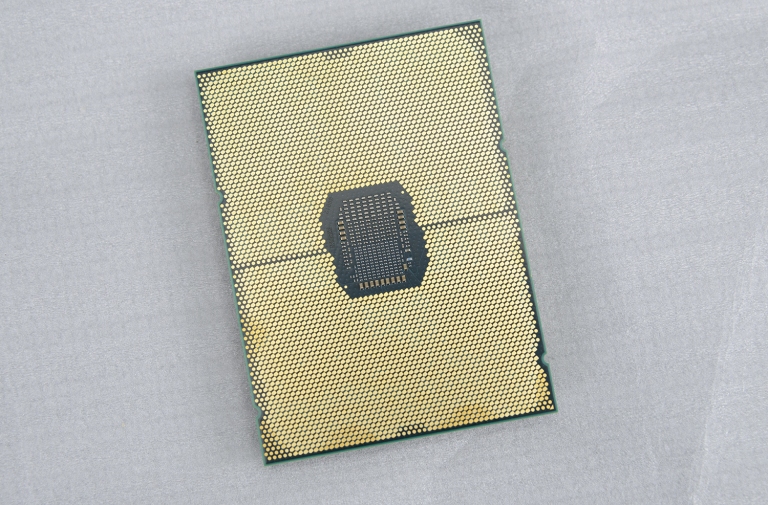

處理器的腳位為LGA4189。


不光如此,不存在於10代Core i處理器的PCIe 4.0通道,到了第三代Xeon處理器上則是一口氣讓一顆處理器就能掌管64條PCIe 4.0通道,為主機帶來總計128條的高頻寬傳輸!然而需要留意兩顆處理器所負責管理的插槽通道是不同的,少部分插槽也存在共用的限制,像是CPU_1其中的8組PCIe 4.0通道便是由「2組PCIex16插槽+OCP 2.0插槽」共用。

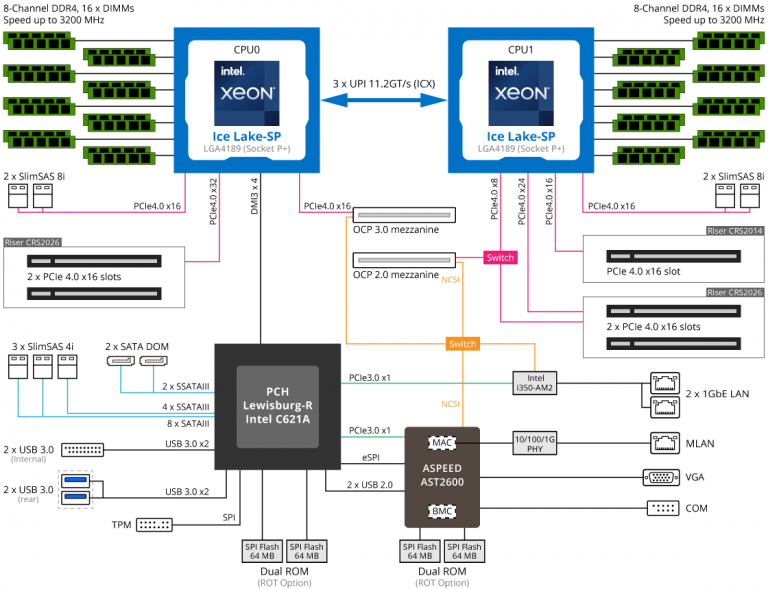

處理器的通道配置一覽。


在通道支援性上,單顆第三代Xeon處理器能夠支援16組單條容量為128GB的DRIMM DDR4-3200記憶體或是256GB的3DS RDIMM,換言之,若選擇將R232-G30的32組插槽全部裝滿,單台主機光是記憶體容量將可以上看驚人的8TB,滿足機器學習、AI運算時對暫存的巨量需求。

本次採用的記憶體為美光Micron的版本,顆粒採正反雙面配置,單支容量為32GB。

正面中央處鑲有Rambus的DDR4 Register Clock Driver。


另外也來瞧瞧R282-G30上頭的其他配置與晶片版本吧。

機身後端最多可以安裝3張2 Slot運算卡。

主機板的右下角有開闢OCP 3.0設備的擴充槽。

PCIex16插槽特規設計,搭配技嘉的專屬轉接卡能讓裝置轉為水平,好放入主機之中。

顯示輸出是由ASPEED的AST2600晶片負責。

1GB網路採用Intel自家的晶片。

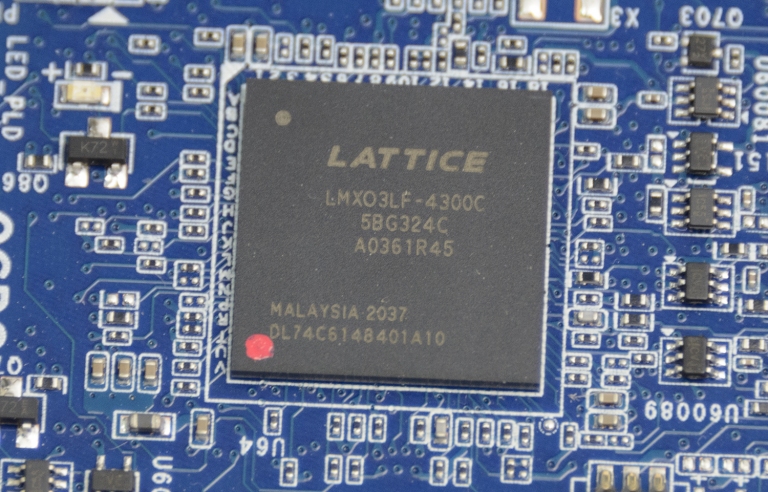

LATTICE的LMXO3LF加密晶片。

Microchip的CEC1702-SX加密晶片。


除了前面的各項設計布局與配置之外,一台專為運算設計而生的伺服器主機,自然也得有適配的專門GPU才能更加強大,而說到AI專用GPU,R282-G30能夠相容市面上如AMD的Instinct系列、NVIDIA Ampere系列、Qualcomm ASIC等各家大廠推出的運算加速卡(實際支援廠牌、型號因機種而異,以官網公告為準),且至多可以一次裝入3張雙插槽厚度的卡片,滿足龐大運算的效能需求。

這裡也透過NVIDIA A100運算加速卡來搭配亮相一下,在效能上A100能夠透過專為機械學習的Tensor核心來提升運算表現達2倍以上,例如在一般模式下的FP64運算速度為9.7 TFLOPS,但用上Tensor核心,每秒運算量就可以直接來到19.5 TFLOPS,而若換成FP32運算甚至可以直接從19.5 TFLOPS暴衝到156 TFLOPS,提升幅度達到了8倍之多!由於不同版本的A100核心基本相同,主要的差異在配置的記憶體容量與傳輸介面不同,不過畢竟是昂貴版本,本次也是情商廠商一併提供40GB版本搭配測試。

R282-G30能夠相容AMD、NVIDIA等大廠的運算加速卡。

金色的外觀配上驚人的售價,A100各方面真的都足以堪稱「金磚」無誤。XD

同樣的,礙於機架式設計2U高度限制,A100需要裝上轉接卡才有辦法放入主機中。


實機體驗
雖然說機架式伺服器長的外觀都差不多,但內建的配置可就決定了整體的運算效能,作為採用最強一代處理器的R282-G30來說,驗證效能的部分當然也是必要的,這裡也透過在常見的Windows作業系統以及Linux/Ubuntu等OS下來執行一些測試程式,由於採用的是雙Xeon架構,所以先從Windows下的CPU-Z偵測就可以看到其型號確實有辨識出來為Intel Xeon Platinum 8380,核心基礎頻率為2.3GHz/最大超頻3.40GHz、40C/80T、60MB L3 Cache、10nm製程工藝、TDP 270W,單顆報價為8699美元(官方詳細規格)。

基本上光是伺服器內的2顆Xeon Platinum 8830就要半百萬的預算了,當然內建的主機板也不能馬虎,從CPU-Z的偵測也可以看到採用的是技嘉MR92-FS1這款雙Xeon主機板,記憶體方面則是DDR4-3200 128GB(32GBx4),內建的顯示晶片則是採用ASpeed AST1000/2000系列中的新版本:AST2600,有別於以往大都採用前代AST2500,AST2600採ARM Cortex A7雙核處理器、不僅具備28nm製程也更加優化運算速度與效能,連耗電量也較前代降低許多,還支援Secure Boot安全操作模式,搭配上Cortex A7內見的TrustZone安全內核設計,可以提供使用者安全無慮的資安防護;另外,這款R282-G30也額外加裝了一片NVIDIA A100運算加速卡,對於更多的運計算或是AI加速運算時可以提供更強大的幫助。

另外,從HWiNFO的偵測就更詳細些了,可以看到核心代號Ice Lake可以正確辨識,另外主機板晶片組Intel C621A以及記憶體的CL 22-22-22-52等都能顯示,另外也能偵測到採用的NVIDIA A100這片運算加速卡囉!

CPU-Z偵測資訊,可以看到Socket 1、2,表示為雙Xeon處理器架構

HWiNFO偵測資訊:AST2600(上)、NVIDIA A100(下)


先來試試在Windows下的表現;不論是簡單的從CPU-Z Bench的單/多核測試,或是Cinebench R23的檢測下,可以發現內建雙Xeon Platinum 8830的效能表現相當強勁,在Corona 1.3 Benchmark的Render Time也僅17秒就完成,Geekbench 5的成績也十分亮眼,2組40C/80T共160核的運作下、配上NVIDIA A100加持,看看這CUDA與OpenGL的成績,是不是相當強大呢!

這裡也透過V-Ray Benchmark來檢視一下渲染運算時的效能表現,這對於採用伺服器作為更多用在企業、雲計算以及資料中心、AI加速運算時的效能可以更加的確認實際的效能,可以看到實際的數據也有57782/1295(GPU)的成績。

在運算能力強大的情況下,如果拿挖礦來驗證一下實際效能呢?這裡也順便來挖個礦試試,用伺服器挖礦應該也不錯吧,但可能成本頗高,從實際實測可以發現,還是加速卡的算力超群,有NVIDIA A100的算力就能達到175.1Mh,如果光處理器的算力就落到9259.91h了,好吧,反正買不到一般消費型的顯示卡,那礦工們要不要考慮用伺服器搭A100挖礦呢?一般消費型顯示卡就留給玩家們打Game吧!(笑

CPU-Z Bench與Cinebench R23測試成績

Corona 1.3 Benchmark

Geekbench 5

V-Ray Benchmark

以太幣算力測試,有A100加持下就能達到175.1Mh(左)、單純用處理器則是9259.91h(右),測試時間1小時


除了在Windows下的測試外,對於MIS等工程師來說,伺服器的運用應該是在Linux/Ubuntu等OS上頭,同樣的也將R282-G30搭載Ubuntu上頭試試,從Blender Benchmark的測試上可以發現到160核的100%運作,Blender Benchmark的成績也相當不錯,另外,也透過glmark2來試試在OpenGL與ES上的運算,整體的運作的確有相當不錯的表現。

執行Blender Benchmark測試,可以看到後面的160個核心幾乎都100%出力了

Blender Benchmark測試成績

glmark2針對各項圖形單元性能進行全面性的實際測試,包括緩衝、建築、照明、紋理等不同方面做運算

glmark2的成績


結語
對於一般玩家來說,組建一台高效能的個人PC可以為使用者帶來各項工作與娛樂上的便利性,對於企業端以及大量資料處理的雲工作平台或AI運算來說,至少一台以上的高性能伺服器更是不可或缺的重要設備,在面對越來越數位化的時代,資料處理與計算不再侷限於單一點的運算,而是往雲端上面布局,加上元宇宙、AR/VR等議題的興起,AI人工智慧的ML(Machine Learning)、DL(Deep Learning)等,都需要強大運算能力的伺服器來協助達成,透過技嘉R282-G30的強大運算能力,這些運算工作將會變得更加的容易與快速。

採用Intel第三代Xeon處理器Platinum 8830的超強運算性能下,更能為企業帶來更具高效能與高運算能力的加速表現,配上對各軟體與相關對應的認證支援極高的情況下,可以免去使用單位的諸多相容性困擾,快速解決各項運算問題,獲取最大化的工作效益。
