SUPERMICRO SUPERO C7Z270-CG實測開箱,伺服器級電競主機板重裝上陣!

文.圖/陳兆宏 2017-05-27 08:58:58
美超微Supermicro SUPERO C7Z270-CG主機板,針對遊戲玩家所設計的高階Z270主機板


為迎接最新Intel Z270晶片組的上市,國內各大主機板廠商早已規劃出各式主機板產品,從高階到低階都有,以滿足各消費族群的需求。以下就讓我們先來看看美超微(Super Micro)所推出的Supermicro SUPERO C7Z270-CG電競主機板吧!

這次,Intel Z270主機板在功能與規格上面,又做了一些提昇!


美超微全系列Z270主機板,配備LED燈效閃亮上市

美超微(Super Micro)在主機板產品線,主要以伺服器為主。近年來因應電競市場夯,Super Micro規劃出消費性產品線,來滿足玩家們的需求。其產品包裝以「Server Quality, Built for Gaming」(伺服器品質,為遊戲而生)的標語,強調其主機板具備伺服器基因,能夠提供超高穩定度、超高可靠度等特色。

在Z170時代,Supermicro推出了SUPERO C7H170-M首張支援非K超頻主機板打響知名度之後,其高階的SUPERO C7Z170-OCE也以全新的面貌,更好的超頻能力,提供玩家做選擇。有關Supermicro SUPERO C7Z170-OCE主機板評測,請參考「美超微Supermicro SUPERO C7Z170-OCE開箱實測,伺服器級電競主機板全面來襲!」一文。

這次Z270來臨,Supermicro也推出了對應的主機板。首發的SUPERO C7Z270-CG,同樣以綠+黑的主題色,搭配具有電競元素的RGB燈效,以搶佔遊戲玩家的目光!

接下來,就讓我們開始透過圖說,來帶領大家了解這張主打超頻玩家市場的美超微Super Micro C7Z270-CG主機板吧!

Supermicro SUPERO C7Z270-CG主機板盒子正面照,以袖套包覆著主盒子


Supermicro SUPERO C7Z270-CG主機板盒子背面照,有各式功能說明


Supermicro SUPERO C7Z270-CG主機板盒子側面照


取下袖套之後,可看到盒子上面標有Server Quality, Built for Gaming的標語


Supermicro SUPERO C7Z270-CG主機板盒子側面的序號貼紙,以及內容物說明



硬體規格

美超微(Super Micro)在主機板產品線,主要以伺服器為主。近年來因應電競市場夯,Super Micro也規劃出SUPERO品牌主打電競產品市場,以「Server Quality, Built for Gaming」(伺服器品質,為遊戲而生)的標語,強調其超穩、超高可靠度等特色。在上一代Z170時,SUPERO C7H170-M以首張支援非K超頻主機板打響知名度,其高階的SUPERO C7Z170-OCE也以全新的面貌與更好超頻能力來進攻市場。這次Intel 200系列晶片推出後,SUPERO更細分產品線為Professional Gaming與Core Gaming等系列,首波SUPERO C7Z270-CG主機板,同樣以綠+黑的主題色,「有青才敢大聲」並首度搭配具有電競元素的RGB燈效,以搶佔遊戲玩家的目光!在用料上,搭配15µ鍍金CPU插座,全數位伺服器級的VRM(電壓調節模組),並採用具備玩家元素的金屬散熱片,讓系統在長時間下亦可穩定運作。美超微主機板具備超高C/P值,官方提供3年保固!

開箱囉!裡面的上層主機板區,下層為配件區


拿起主機板之後,可看到下層有說明書,以及各式配件,包含光碟片、I/O墊片、各式黑色套子的配件,巧妙的鑲入下層的空間卡住。空間利用率頗高


將所有配件取出,可看到有說明書、光碟片、I/O墊片、SLI橋接器、SATA連接線等


Supermicro SUPERO C7Z270-CG主機板正面照


Supermicro SUPERO C7Z270-CG主機板背面照


Supermicro SUPERO C7Z270-CG主機板俯視角度一瞥


特殊功能

在儲存設備支援方面,提供6組SATA 6Gb/s插槽、2組U.2插槽,另有2組M.2插槽,提供各類儲存裝置的單一存取或組成RAID模式的需求。PCIe插槽部份,則PCIe x16與PCIe x1各有3個插槽。在南橋晶片旁有Debug LED,並內建PC蜂鳴器,可說是Server必備的元件,讓用戶可在開機過程中透過代碼或聲音來排解問題。除此之外,記憶體方面可支援DDR4-2400高達64GB,並提供超頻至3733+以上的時脈。主機板亦有附上開機、重置、清除CMOS等實體按鈕,方便超頻玩家控制。在周邊方面,提供了USB 3.1 Type A與Type C連接埠。在網路介面部分則採用Intel I219-V Gigabit LAN。在視訊輸出方面則同時具備HDMI 2.0、DisplayPort 1.2與DVI,就算不接顯卡也能三螢幕輸出。音效方面以Realtek ALC 1150晶片,搭配TI OPA1612功率放大器、日系音效電容、獨立音效線路,賦予高品質無雜音的音效環境。

Supermicro SUPERO C7Z270-CG主機板的I/O連接處。支援DVI視訊輸出


Supermicro SUPERO C7Z270-CG主機板有3組PCIe x16插槽(綠色),並提供2組M.2插槽,主機板上配有PC Speaker(蜂鳴器)


CPU插槽旁的多相電容設計,以及VRM模組的專屬散熱片、I/O連接埠保護片等


4條記憶體插槽,可支援DDR4記憶體,並支援Intel Optane記憶體技術。右下方有開關鈕、重置鈕、清除CMOS鈕


提供8組SATA 6Gbps連接埠,以及2組U.2連接埠


主機板下方,具備Debug LED,以及各式接頭

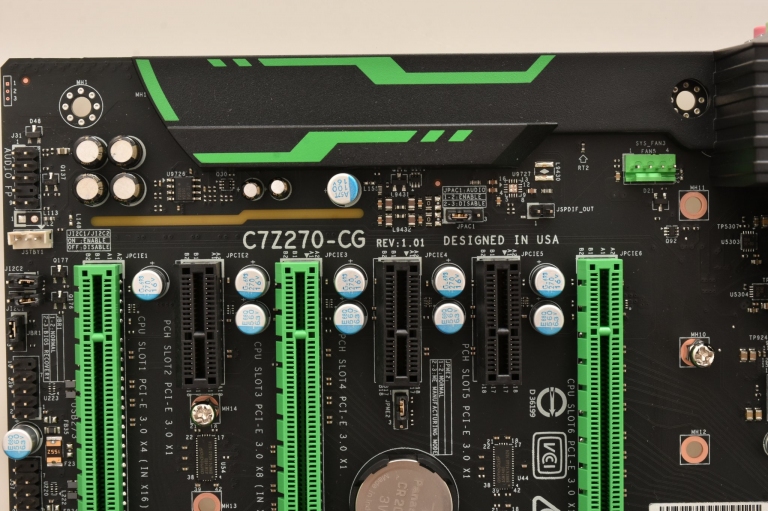

在音效模組區,有配置LED燈效,在主機板型號右方,可以看到Designed in USA的字樣,表示這是由美國設計的主機板


PCIe插槽下方,提供多組USB前置擋板接頭


開機後的發光樣子,主要分佈在PCH晶片、音效電路區。此外開關鈕、重置鈕、Debug LED、開機指示燈也都會發光


在PCH晶片附近的白色LED非常亮,透過PCH散熱片透光出去,亮度很高,非常顯眼


軟體搭配

BIOS採用美超微自家的圖像化BIOS,配色也採綠色主題,畫面上方有各式硬體資訊、運作時脈與溫度狀態,讓玩家一目了然。在設定項目方面頗多,並可以滑鼠調整,至於超頻項目方面較適合有經驗的超頻玩家來做微調。隨附光碟提供快速安裝選單,讓玩家按部就班將驅動程式與工具軟體安裝完成。其主要附贈的SuperDoctor 5系統健檢工具。採用網頁式呈現,讓區域網路內的電腦(含本機電腦),都能透過瀏覽器的HTTP網路協定方式來連接到這台電腦,以檢視該電腦的健康狀態。包含監控主機板的風扇轉速、機殼開啟狀態、各式電源供電狀態、溫度狀態,以及硬碟和記憶體的健康狀態。

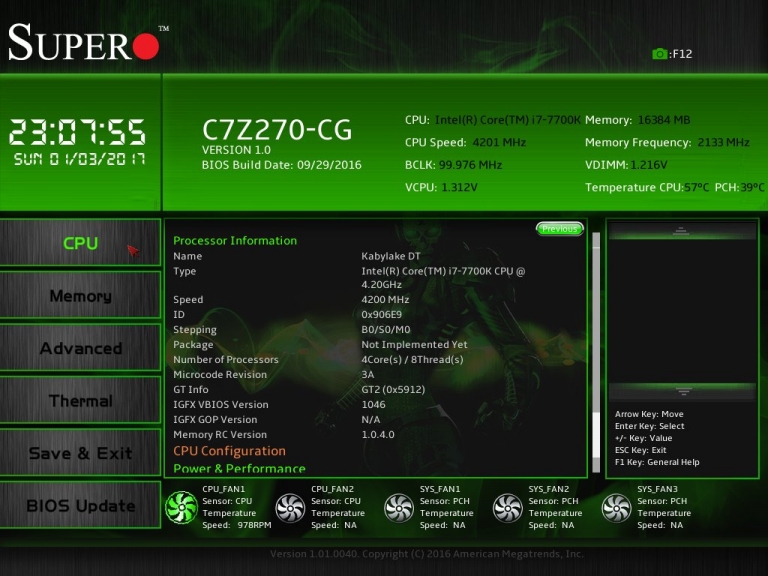

Supermicro的BIOS畫面之一,以綠色為主題色。此為CPU設定選項


Supermicro的BIOS畫面之一,此為Advanced選項,提供主機板各種細部設定


Supermicro的BIOS畫面之一,在Save & Exit選項中,可設定各種開機裝置與開機模式


規格表

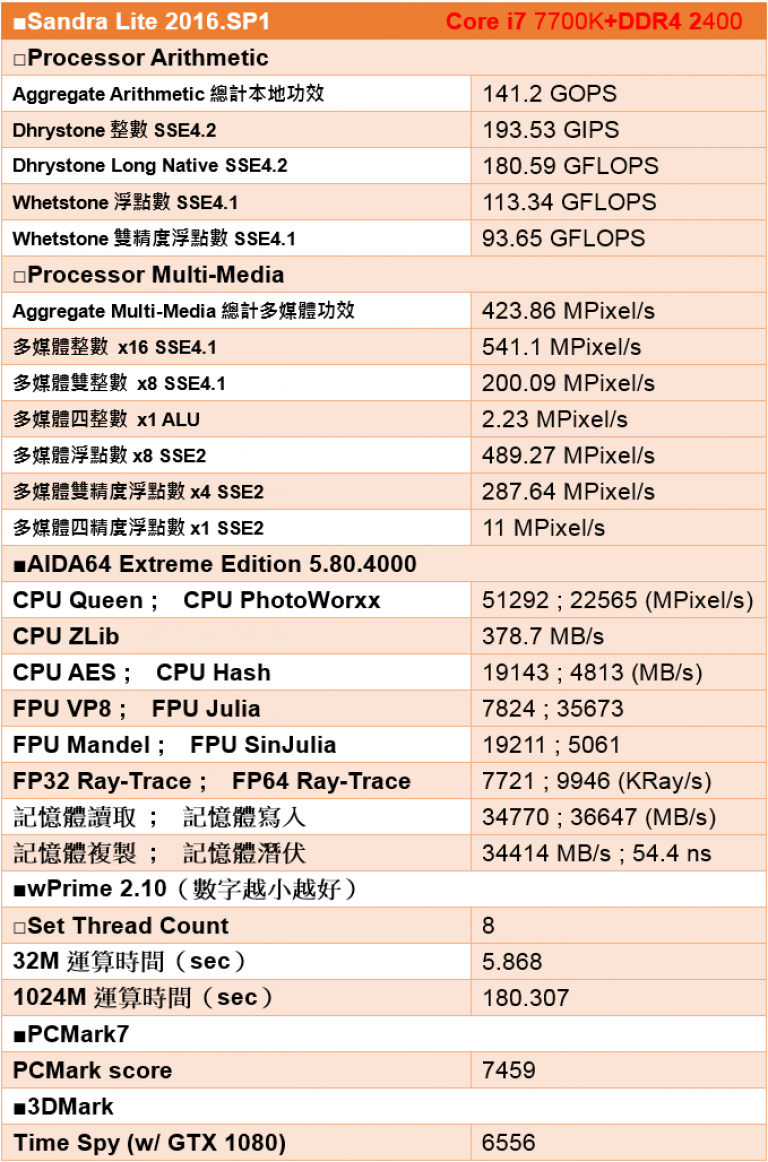

效能數據

伺服器級電競主機板重裝上陣!

這次,我們實測開箱了Supermicro SUPERO C7Z270-CG主機板之後,對於其完整的擴充性,以及伺服器級用料印象深刻。

整體來說,這是一張超強悍伺服器級電競主機板。

廠商資訊

廠商名稱:Supermicro SUPERO - 美超微電腦股份有限公司
廠商電話:02-8226-3990
廠商網址:www.supermicro.com
