AKiTiO Thunder3 PCIe SSD 1.2TB實測開箱，Thunderbolt 3.0史上最快外接固態硬碟！

文．圖／賴明亨 2017-02-06 00:58:58

「AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟」正式登場！內部，使用了「AKiTiO Thunder3 PCIe Box硬碟轉接盒」，預載搭配「Intel SSD 750 1.2TB PCIe SSD固態硬碟」。外部，以USB 3.1 Type-C連接埠形式，提供了Thunderbolt 3.0介面，40Gb/s速率對外傳輸！

現在，不管是桌機、筆電，或迷你電腦，要買最快的外接固態硬碟，USB 3.1最高僅提供10Gb/s，速度已經無法滿足要求了！要更快的話，則必須使用Thunderbolt 3.0，40Gb/s速率對外傳輸介面，這樣的高速公路，用來搭配NVMe型PCIe SSD，才能真正的極速狂飆，完全發揮出所有的性能。

這次，要開箱的新玩具，玩家圈把這產品叫做「Intel SSD 750 1.2TB外接版Thunderbolt 3.0極速固態硬碟」，我們就來看看，這款超屌的「艾客優品AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟」吧！

「AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟」，這是由「原形研發」所推出，「艾客優品AkiTiO品牌」外接固態硬碟。

「AKiTiO Node顯示卡轉接盒」，則是「AKiTiO Thunder3 PCIe Box硬碟轉接盒」的加強版，搭配「400W SFX電源供應器」，裡面有「PCIe 3.0 x16插槽」，採用「PCIe 3.0 x4電路」，外接一樣提供「Thunderbolt 3.0介面」，40Gb/s速率對外傳輸！

「AKiTiO Node顯示卡轉接盒」，可以對應NVIDIA與AMD的新一代顯示卡，NVIDIA GeForce GTX 1050、1050Ti、1060、1070、1080與TITAN X，AMD Radeon RX 460、470與480，各類顯示卡都能完全對應！

「AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟」重裝上陣！

AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟，這是由原形研發所推出，艾客優品AkiTiO品牌外接固態硬碟。內部，使用了AKiTiO Thunder3 PCIe Box硬碟轉接盒，預載搭配Intel SSD 750 1.2TB PCIe SSD固態硬碟。外部，以USB 3.1 Type-C連接埠形式，提供了Thunderbolt 3.0介面，40Gb/s速率對外傳輸！

這款，玩家圈也叫做「Intel SSD 750 1.2TB外接版Thunderbolt 3.0極速固態硬碟」。

AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟，預載搭配Intel SSD 750 1.2TB PCIe SSD固態硬碟，型號：T3PC-T3DIS-AKTUP（有1.2TB PCIe SSD）。

貨真價實，使用Intel SSD 750 1.2TB PCIe SSD固態硬碟

「AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟」，預載搭配Intel SSD 750 1.2TB PCIe SSD固態硬碟，型號：T3PC-T3DIS-AKTUP（有1.2TB PCIe SSD）。「空機」的話，也有單硬碟轉接盒版本，叫做「AKiTiO Thunder3 PCIe Box硬碟轉接盒」，型號：T3PB-T3DIS-AKTU（無PCIe卡）。

這是專門為發燒友，以及工作站市場，所開發的外接固態硬碟。外觀為高質感旅鎂合金材質，並沒有電源開關，只要插上變壓器，就能直接使用。外觀做工精細，內部電路板也不馬虎，並搭配了風扇，使用主動散熱設計，確保穩定度與可靠度，運作噪音為23dBA，使用上非常安靜。內部使用Intel Thunderbolt 3.0解決方案，使用Intel Alpine Ridge晶片，使用的是支援2埠的Intel DSL6540晶片，而不是支援1埠的Intel DSL 6340晶片。Thunderbolt 3.0的話，採用PCIe 3.0 x4介面。AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟，可以在機身背後，看到2組USB 3.1 Type-C連接埠形式，提供了Thunderbolt 3.0埠，以及1組DisplayPor 1.1a埠，提供t顯示輸出。內部的話，提供1個PCIe 3.0 x4插槽，支援NVMe世代PCIe SSD。剛好可以用來支援Intel SSD 750 1.2TB PCIe SSD固態硬碟。

存取效能的話，剛好可以全速發揮Intel SSD 750 1.2TB PCIe SSD固態硬碟的戰鬥力，讀取速度：可達2500MB/Sec，寫入速度：可達1200MB/Sec。裡面，沒有提供額外的電源插座。作業系統的話，支援Windows 7、Windows 8.1與Windows 10，Mac OS也能支援。本體尺寸：23.3 cm x 15.2 cm x 7.6 cm，外箱尺寸：31.5 cm x 30.5 cm x 12.5 cm。

「AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟」規格表

Thunderbolt 3.0的優勢！

Thunderbolt的規格制定，最早可以追溯到2009年。為了不讓USB 3.0專美於前，雖然講白點，Intel也是USB規格的主要制定業者，但實際上USB 3.0並沒有收取權利金，即便認證的部份，USB-IF是要收取認證費用，但相關線材、連接器業者也可以不認證，因此，實際上USB-IF並不是以營利為目的，而Intel也很難從中賺到錢，況且Intel一直是最大的USB介面提供業者，在6系列以前的晶片組，早就全面提供最多高達14組的USB 2.0埠，而USB 3.0規格是早在2008年11月12日就推出，Intel卻一直沒有內建提供USB 3.0，早就讓外界非常疑惑，為何讓USB成為主流外接介面規格主導者的Intel，會一直遲遲不肯導入USB 3.0，外界早就質疑這裡面八成有什麼陰謀吧！

Thunderbolt商標

最早用上Thunderbolt的，是Apple！（圖片來源：Apple）

Apple Thunderbolt Display，可以串接輸出雙螢幕！（圖片來源：Apple）

而早在2009年的IDF 2009，Intel就用了一台Mac Pro原型機，展示了Thunderbolt的前身Light Peak，用上了30公尺的光纖線材，進行兩個1080p串流影像的傳輸，更在2010年正式提出了Light Peak的計畫，而當時就已經有資料顯示，Apple正跟Intel緊密的合作。直到了2011年，Apple陸續推出了一系列的Thunderbolt商品，包括MacBook Air、MacBook Pro與Thunderbolt Display，一開始大家搞不清處Thunderbolt是什麼東西，不過，就在有人拆解了MacBook Air、Thunderbolt Display之後，才發現原來這個Thunderbolt並非Apple獨創，而背後是Intel在策劃推動。等於是Intel找來了Apple聯手，要來推動Thunderbolt。

左邊連接器是USB 3.0，右邊連接器是Thunderbolt v1.0（圖片來源：BUFFALO）

Thunderbolt v1.0、v2.0到v3.0

Thunderbolt v1.0，傳輸速率：10Gbps，連接器：Mini DisplyPort。
Thunderbolt v2.0，傳輸速率：20Gbps，連接器：Mini DisplyPort。
Thunderbolt v3.0，傳輸速率：40Gbps，連接器：USB 3.1 Type C。

Thunderbolt，最厲害的地方，除了傳輸速率很快，最重要的支援菊花鏈（Daisy-chain）方式連接，最多可以串接6個周邊裝置。Thunderbolt憑什麼出來跟USB 3.0、USB 3.1一決雌雄呢？原因很簡單，Thunderbolt是直接拿DisplayPort的規格來延伸，取代原本用於傳輸影像與聲音的DisplayPort，直接拿來傳輸資料。原先在DisplayPort 1.2的設計裡面，共設計有多達4路的數據迴路，每路最高可達5.4Gb/s數據傳輸量，合併四個迴路可達21.6Gb/s數據傳輸量。Thunderbolt的作法，直接用上了DisplayPort迴路，把傳輸速度提昇到10Gb/s、20Gb/s、40Gb/s。

Thunderbolt v1.0、v2.0，連接器：都是Mini DisplyPort

Thunderbolt v3.0，連接器：改採USB 3.1 Type-C

Thunderbolt v1.0，最高提供18V／0.55A附加電源，可以輸出電源供應10W，以Mini DisplyPort連接器作為標準介面。Thunderbolt v2.0，最高提供18V／0.55A附加電源，可以輸出電源供應10W，一樣以Mini DisplyPort連接器作為標準介面。到了Thunderbolt v3.0，最高提供18V／5.5A附加電源，可以輸出電源供應100W，改以USB 3.1 Type-C連接器作為標準介面。然而，為什麼Thunderbolt 3.0，有可能可以擊敗USB 3.0、USB 3.1，則是因為共用USB 3.1 Type-C連接器，而且，同時不但支援Thunderbolt v1.0、v2.0與v3.0協定，向前相容，支援舊有版本，也可以支援USB 3.0、USB 3.1。

實品開箱

「AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟」，外包裝盒正面，

標示：「FREE Thunderbolt 3 USB-C cable included」，有送一台Thunderbolt 3.0連接線（USB 3.1 Type-C連接埠，40Gb/s傳輸速率，50cm）。標示：「1.2TB Intel 750 Series PCIe Gen3 x4 SSD」，預載搭配Intel SSD 750 1.2TB PCIe SSD固態硬碟

標示：「讀取速度：2500MB/s，寫入速度：1200MB/Sec」

購買Thunderbolt的產品，一定要認明：「Thunderbolt 3，40Gb/s」

外包裝反面

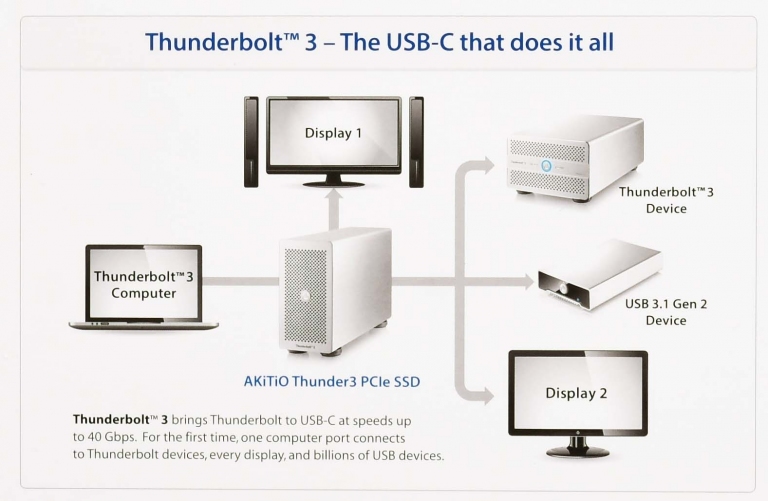

支援菊花鏈（Daisy-chain）方式連接

本體各部說明

硬體規格表

開箱囉！

包裝很細心，打開外盒，可以看到一個AKiTiO的A官方標誌

變壓器，品牌：翌胜电子EDAC，型號：EA10681U-120，輸入：100V～240V，輸出：12V/6A，瓦數：72W

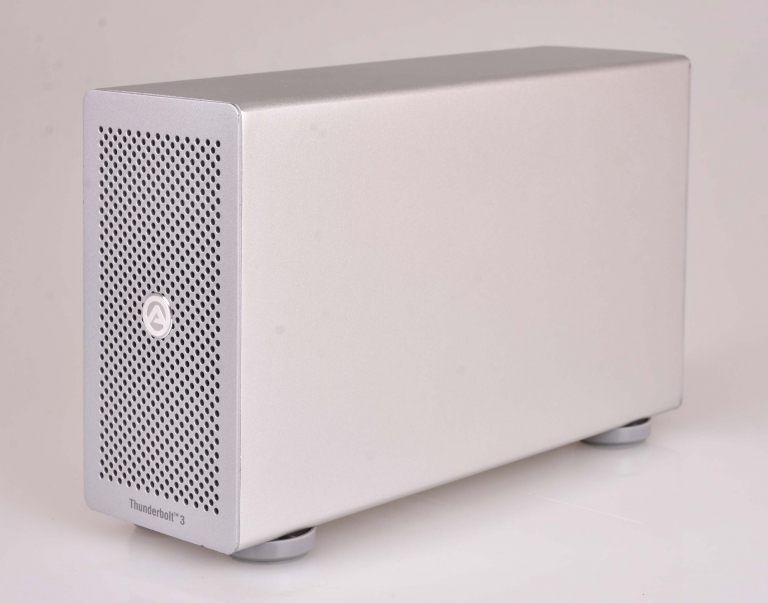

本體正面，有一個AKiTiO的A官方標誌，下方標示Thunderbolt 3

本體背面，右下方印著：「AKiTiO California USA」

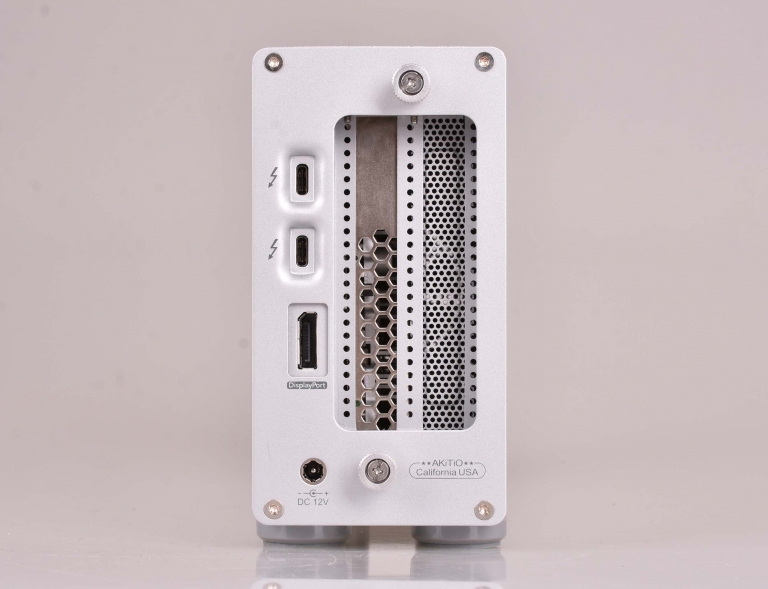

2組USB 3.1 Type-C連接埠形式，提供了Thunderbolt 3.0埠，以及1組DisplayPor 1.1a埠，提供t顯示輸出，並有一個電源埠

帥氣的角度1

帥氣的角度2

本體很有質感，採用鋁鎂合金機殼

拆機囉！

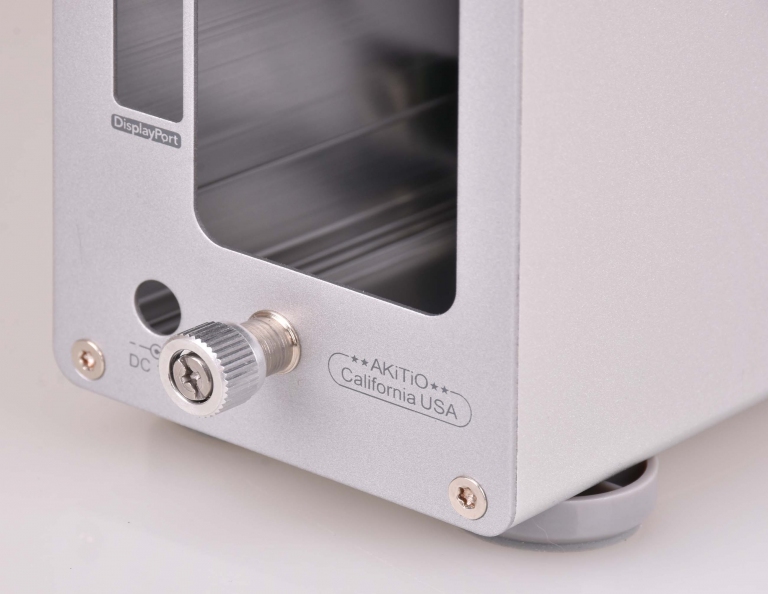

免螺絲起子，就能拆卸！先旋轉上方第1顆螺絲！

再旋轉下方第2顆螺絲！

可以把機殼與機身分離

機身背面

看到Intel SSD 750 1.2TB PCIe SSD固態硬碟！

裡面有2個Slot

使用建準電機SUNON MagLev磁浮馬達風扇，型號：MB60201V3-0000-A99，輸入電壓：DC12V，電流：0.60W，產地：MADE IN CHINA

1.2TB

PCIe SSD，只鎖一顆螺絲

拆下PCIe SSD

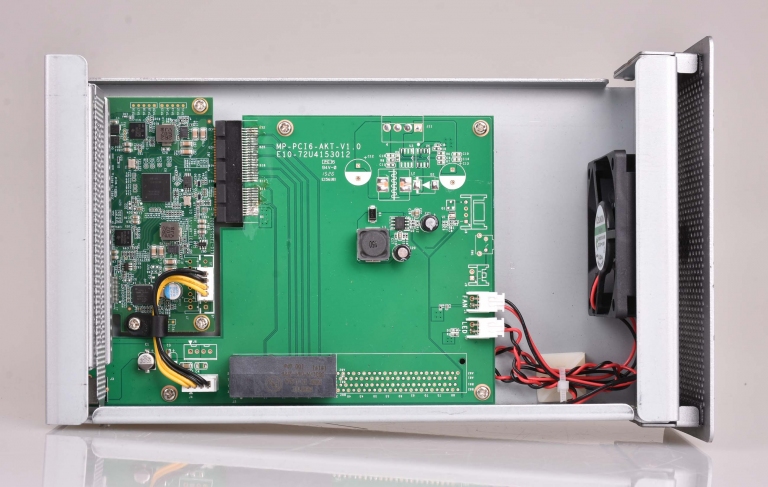

雙電路板設計，上面有一個PCIe 3.0 x4插槽，主機板1型號：MP-PCI6-AKT-V1.0

用的是Intel Thunderbolt 3.0解決方案

Intel DSL6540晶片

附贈排線

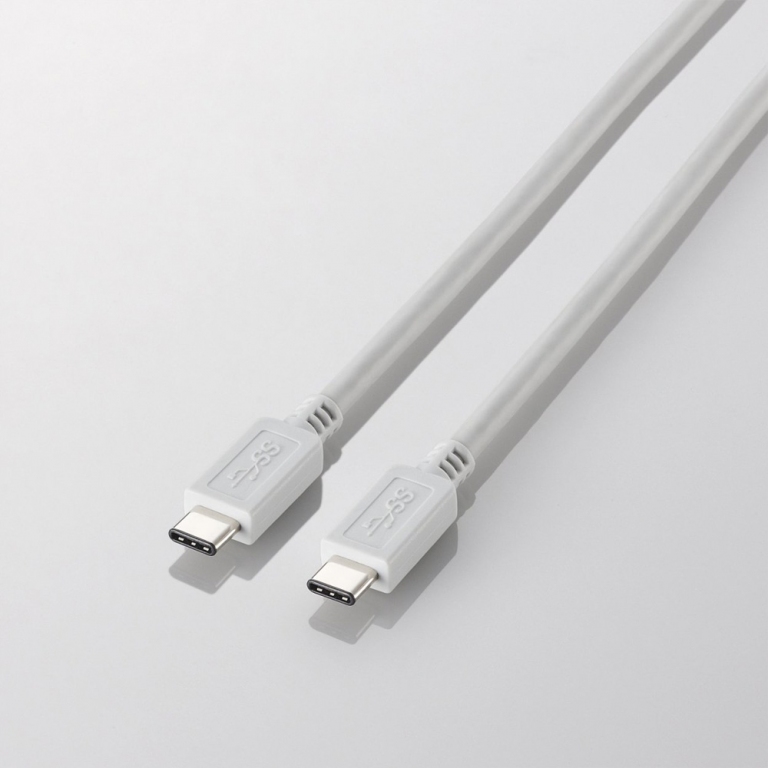

隨機附贈一條Thunderbolt 3.0排線（USB 3.1 Type-C連接埠，40Gb/s傳輸速率，50cm）

測試方式

這邊，直接選用技嘉科技，推出支援Thunderbolt 3.0主機板，使用主機板為GIGABYTE GA-Z170X-UD5 TH，並在Windows 10 Pro中文版X64作業系統環境，直接安裝AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟，進行效能實測。

在這之前，則是把AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟，拆下上面的Intel SSD 750 1.2TB PCIe SSD固態硬碟，先製作了這篇開箱文：「 Intel SSD 750 1.2TB PCIe SSD實測開箱，NVMe固態硬碟中的頂尖之作！」。

我們先把Intel SSD 750 1.2TB PCIe SSD固態硬碟，裝在主機板上直接測試效能。再做經由Thunderbolt 3.0，實測AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟，交叉比對，就能知道是否能維持原本該有的效能。

測試平台

處理器：Intel Core i7-6700K
主機板：GIGABYTE GA-Z170X-UD5 TH
記憶體：Kingston ValueRam DDR4-2133 16GB x4＝64GB
顯示卡：GIGABYTE GeForce GTX 1070 Xtreme Gaming
硬碟機：OCZ VECTOR 150 480GB
電源供應器：ENERMAX Platimax 500W
作業系統：Windows 10 Pro中文版x64

測試設備：AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟

實機安裝

AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟，剛開始安裝的時候，無論Thunderbolt 3.0線材怎麼連接，都出現了找不到設備的問題。經過與原形研發，以及技嘉科技討論之後，才發現是主機板根本沒有啟用Thunderbolt 3.0。

至於，為什麼會出現這個原因，則是因為，技嘉科技的GIGABYTE GA-Z170X-UD5 TH主機板，由於是去年Skylake剛推出時發表的主機板。上面的Thunderbolot 3.0，預設是沒有啟用的，這是因為，一開始只啟用了USB 3.1功能，當時，Thunderbolot 3.0認證尚未通過，所以沒有啟用。也因此，必須先更新主機板BIOS，再更新Thunderbolt韌體，最後再安裝Thunderbolt驅動程式，就能正常啟用Thunderbolt 3.0。

Thunderbolt 3.0晶片位置

目前，只有Intel有供應Thunderbolt 3.0晶片，晶片位置也很好找，一般都在Thunderbolt 3.0埠，後方的位置！

Thunderbolt 3.0晶片，1埠的是Intel DSL 6340晶片，2埠的是Intel DSL6540晶片

下載「主機板BIOS」

必須先更新主機板BIOS。技嘉目前提供最新的，版本：F20b

下載「Thunderbolt韌體」

更新Thunderbolt韌體。技嘉目前提供最新的，版本：B16.0818.1（Firmware 21+ TI 1.7.6）

下載「Thunderbolt驅動程式」

最後，要記得安裝Thunderbolt驅動程式。技嘉目前提供最新的，版本：16.1.47.275

更新Thunderbolt韌體

開始安裝FlashTBT_100s B16.0201.1

開始安裝FlashTBT_100s

GIGABYTE Thunderbolt FW Update Tool

更新時間並沒有很久

最後出現訊息：「您的個人電腦可能需要更新以使Thunderbolt連接埠得以正常運作」

安裝Thunderbolt驅動程式

開始安裝Thunderbolt驅動程式

安裝速度很快

Thunderbolt 3.0正常驅動！

我們來找Thunderbolt驅動程式

不在通用序列匯流排控制器裡面

在系統裝置裡面

驅動程式，找到的裝置，叫做Thunderbolt Controller - 1577

打開驅動程式

找到AKiTiO Thunder3 PCIe SSD 1.2TB外接固態硬碟

插上Thunderbolt排線，出現：「已經接上新的Thunderbolt裝置」

出現：「批准Thunderbolt裝置」，請選取您要連接的裝置：「inXtron, AKiTiO Thunder3 PCIe SSD」

確定之後，就批准連接

磁碟機，跑出來「NVMe INTEL SSDPEDMW01」

這個裝置正常運作中

Windows 10 Pro中文版x64，格式化，容量：1,200,107,810,816個位元組 1.09TB，可用空間：1,199,876,648,960個位元組 1.09TB

效能實測

SSD規格檢測

這邊使用CrystalDiskInfo、HD Tune Pro、TxBENCH來檢測SSD內部的規格資訊。

CrystalDiskInfo規格檢測

這顆SSD，名字叫INTEL SSDPEDMW012T4 1200.2 GB GB。韌體版本為8EV10174，傳輸模式NVM Express，提供對SSD累計讀取，對SSD累計寫入，NAND累計寫入資訊沒有提供，已用次數總計、已用時間總計則有提供資訊。

CrystalDiskInfo硬碟檢測資訊

HD Tune Pro規格檢測

在HD Tune Pro的資訊選單裡，顯示韌體為E81V1047。

HD Tune Pro硬碟檢測資訊

TxBENCH規格檢測

在TxBENCH的Drive Information選單裡，顯示韌體為0174。

TxBENCH硬碟檢測資訊

SSD效能測試 → Windows 10內建NVMe驅動程式

首先，我們使用Windows 10內建NVMe驅動程式來進行測試。

這邊使用CrystalDiskMark、HD Tune Pro、Anvil〞s Storage Utilities、AS SSD Benchmark、TxBENCH、ATTO Disk Benchmark與PCMark 7 Professional Edition，來測試SSD的實際效能表現。

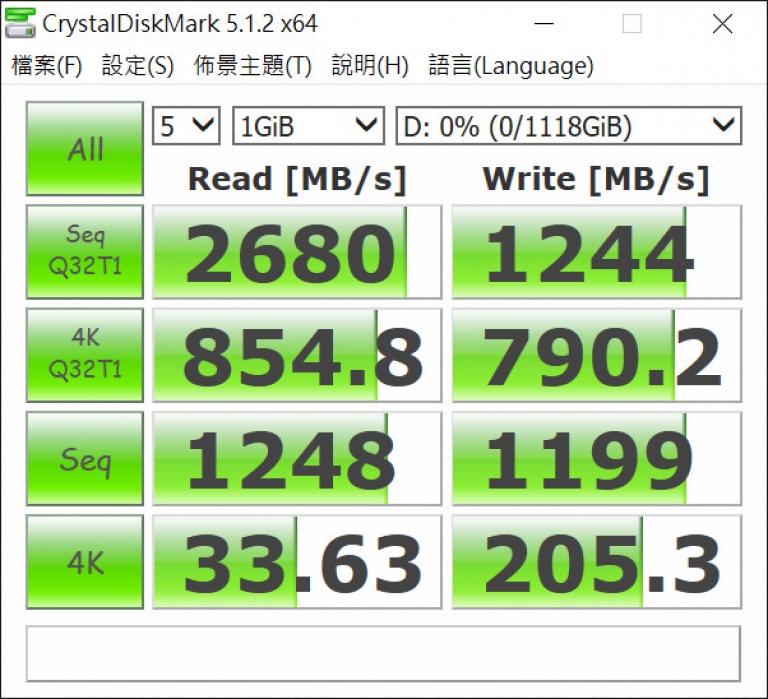

CrystalDiskMark效能測試

這顆SSD，在標準測試，Seq測試項目顯示讀取速度：2549MB/Sec，寫入速度：1234MB/Sec。

CrystalDiskMark的標準測試

CrystalDiskMark的0Fill測試

HD Tune效能測試

效能測試選單裡面，讀取速度：平均值2391.8MB/Sec，寫入速度：平均值1055.3MB/Sec。

HD Tune效能測試選單讀取速度

HD Tune效能測試選單寫入速度

HD Tune檔案效能測試選單速度(零)

HD Tune檔案效能測試選單速度(混合)

HD Tune檔案效能測試選單速度(隨機)

HD Tune隨機存取選單讀取速度

HD Tune隨機存取選單寫入速度

HD Tune額外測試選單讀取速度

HD Tune額外測試選單寫入速度

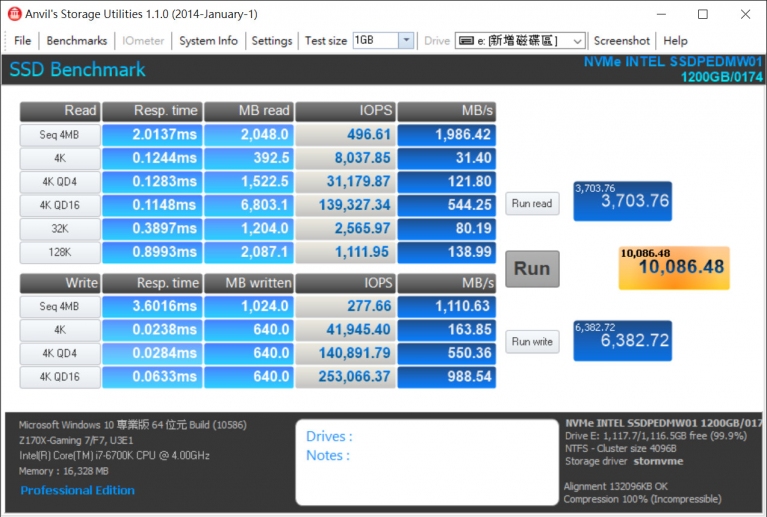

Anvil〞s Storage Utilities效能測試

這個測試，總分達到了10,086.48。

Anvil〞s Storage Utilities效能測試結果

AS SSD Benchmark效能測試

在AS SSD Benchmark，Seq測試項目，讀取速度：2020.43MB/Sec，寫入速度：1109.73MB/Sec，總分達到了3703分。Compression-Benchmark表現，整個讀寫曲線變化表現出讀寫性能優異！

AS SSD Benchmark標準測試

AS SSD Benchmark標準測試IOPS表現

AS SSD Benchmark的Copy-Benchmark效能測試

AS SSD Benchmark的Compression-Benchmark效能測試

TxBENCH效能測試

這個測試，在Sequential測試項目，讀取速度：2540.117MB/Sec，寫入速度：1200.641MB/Sec。

TxBENCH效能測試

ATTO Disk Benchmark效能測試

在ATTO Disk Benchmark，8192.0測試項目裡面，讀取速度為2584.934MB/Sec，寫入速度為1237.930MB/Sec。

ATTO Disk Benchmark效能測試

PCMark 7 Professional Edition效能測試

在PCMark 7 Professional Edition效能測試裡面，Secondary storage score得到5798分，Raw Secondary storage score得到10099分。

PCMark 7 Professional Edition的Secondary storage score與Raw Secondary storage score效能測試

PCMark 7 Professional Edition的Secondary storage score效能測試詳細分數

PCMark 7 Professional Edition的Raw Secondary storage score效能測試詳細分數

SSD效能測試 → Intel NVMe驅動程式（交叉測試比對使用）

首先，我們安裝Intel的NVMe驅動程式來進行測試。

這邊使用CrystalDiskMark、Anvil〞s Storage Utilities、AS SSD Benchmark、TxBENCH、ATTO Disk Benchmark與PCMark 7 Professional Edition，來測試SSD的實際效能表現。

安裝Intel NVMe驅動程式

安裝Intel NVMe驅動程式之後，存放控制器會變成Intel Solid-State Drive P3700/P3600/P3500/750 Series
