三泰sunix USB2312擴充卡實測開箱,Type-A型USB 3.1雙埠升級新選擇!

文.圖/賴明亨 2015-02-20 00:00:00
PCDIY!特別製作的USB 3.1效能測試,這次是使用三泰sunix USB2312擴充卡來實測開箱!


USB 3.1正式報到,它是USB 3.0的加強版,速度飆上10Gbps,供電最大100W,影音傳輸4K UHD,還有不分正反面都能使用的全新USB Type-C連接器,將有機會可以大一統電腦、手機、平板與消費性電子外接介面。USB 3.1是在2013年12月3日正式提出,第一家正式量產晶片組,且相關認證已經完成的,是我們台灣之光祥碩科技,也就是ASMedia,早在2014年6月份Computex Taipei 2014,ASMedia第一家正式展示原生USB 3.1晶片,經過一年串認證,現在已經量產正式推出。USB 3.1將會以飛快的速度,進入主機板、擴充卡、集線器、外接硬碟的世界。PCDIY!這邊,也非常關心USB 3.1的發展,持續密切關注最新的消息,也終於在104年農曆過年前,收到了這張雙埠USB 3.1 Type-A的三泰sunix USB2312擴充卡,進行了實測開箱!

未來只要是USB 3.1產品,都會打上這個LOGO。USB 3.1 SuperSpeed+ 10Gbps LOGO,新提供的SuperSpeed+、SuperSpeed 10Gbps、SuperSpeed+ 10Gbps,則提供10Gbps傳輸速率


具備雙埠USB 3.1 Type-A的三泰sunix USB2312擴充卡!


USB 3.1規格表


三泰sunix USB2312擴充卡報到!

三泰科技創立於1986年,是一家專注於介面卡生產、製造廠商。這次,PCDIY!收到的第一張USB 3.1擴充卡,就是由三泰所送測。三泰sunix USB2312擴充卡,是一張雙埠USB 3.1 Type-A擴充卡,採用的是ASMedia PCIe to USB 3.1 Bridge:ASM1142晶片,本身為PCIe 2.0 x2介面,提供了2埠USB 3.1 Type-A連接埠。除了支援USB 3.1,傳輸速率可達10Gbps,也向下相容,支援USB 1.0、1.1、2.0與3.0。採用標準USB 3.1供電設計,電源迴路設計上面,每埠皆可供應5V/0.9A,而且具備過電流,以及短路保護。三泰在USB 3.1擴充卡上面,除了推出雙埠Type-A的USB2312之外,還有短擋板的USB2312L,單埠Type-C連接埠USB2311C,短擋板的USB2311CL,雙埠Type-C連接埠的USB2312C,短擋板的USB2312CL。

標準USB 3.1 Type-A連接埠


全新USB 3.1 Type-C連接埠


USB 3.1 TYPE-C連接器是一個很大的突破,連接器不用分正反面都能直接插入,插反也沒關係,可以正常使用!


USB 3.1擴充卡的安裝限制

USB 3.1擴充卡的話,由於單埠傳輸速率就上10Gbps,因此,介面上的速度,最起碼也要跟上10Gbps才行,而這樣的速度,以PCIe介面來說,至少要用PCIe 2.0x 2或PCIe 3.0 x1才足夠,目前的第一款USB 3.0晶片組,ASMedia PCIe to USB 3.1 Bridge:ASM1142晶片,就是採用PCIe 2.0 x2或PCIe 3.0 x1介面設計。這邊要特別注意的是,現今電腦主機板的插槽,主流為PCIe x1、PCIe x4、PCIe x8或PCIe x16,因此,會遇到的問題,是根本就沒有PCIe 2.0 x2的插槽可以使用,另外,由於PCIe 3.0的話,現今的晶片組,只有提供PCIe 3.0 x16或PCIe 3.0 x8,PCIe 3.0 x1的話,也還沒有規劃這樣的設計,這導致USB 3.1擴充卡安裝上會遇到一些問題,比方要求PCIe 3.0 x1,卻誤安裝到PCIe 2.0 x1的話,就會產生降速的問題。

三泰推出多款USB 3.1擴充卡,包括具備單埠Type-C連接埠USB2311C,短擋板的USB2311CL,雙埠Type-C連接埠的USB2312C,短擋板的USB2312CL!


ASMedia AT2053原廠測試板,這是一張採用了ASMedia Device Controller:ASM1352R的主機板,這主要是用模擬的方式,做出一組USB 3.1介面外接硬碟,支援2組SATA 6Gb/s硬碟,並可以用RAID 0組態磁碟陣列方式運作


若是用了2顆SSD的話,理論上就能發揮出USB 3.1的全速戰鬥力


安裝與測試

這次的USB 3.1擴充卡測試,PCDIY!選用了Intel Core i7-5960X Extreme處理器,搭配ASUS X99-DELUXE主機板,將三泰sunix USB2312擴充卡,安裝在PCIe 3.0 x16插槽,確保三泰sunix USB2312雙埠USB 3.1 Type-A擴充卡可以全速發揮。另外,由於目前並沒有USB 3.1裝置,這邊採用了ASMedia AT2053原廠測試板,這是一張採用了ASMedia Device Controller:ASM1352R的主機板,這主要是用模擬的方式,做出一組USB 3.1介面外接硬碟,支援2組SATA 6Gb/s硬碟,並可以用RAID 0組態磁碟陣列方式運作,若是用了2顆SSD的話,理論上就能發揮出USB 3.1的全速戰鬥力。這邊則使用了2顆Smasung 840 Pro 256GB固態硬碟,搭配ASMedia AT2053原廠測試板,模擬出USB 3.1介面的SSD外接硬碟。

這邊,使用了2顆Smasung 840 Pro 256GB固態硬碟當做測試平台


搭配ASMedia AT2053原廠測試板,模擬出USB 3.1介面的SSD外接硬碟


USB 3.1的效能測試

這邊安裝了Windows 8.1專業版x64作業系統,分別以CrystalDiskMark、HD Tune Pro、PCMark 7、Anvil〞s Storage Utilities與AS SSD來做交叉測試。

2顆Smasung 840 Pro 256GB固態硬碟,搭配ASMedia AT2053原廠測試板,使用CrystalDiskInfo所看到的RAID 0 SSD


三泰sunix USB2312擴充卡測試數據

PCDIY!這邊得到的USB 3.1效能測試數據,最高讀寫速度,則可以達到750~800MB/Sec左右。

CrystalDiskMark下的USB 3.1測試數據


HD Tune Pro下效能測試選單讀取的USB 3.1測試數據


HD Tune Pro下效能測試選單寫入的USB 3.1測試數據


PCMark 7下Secondary storage score的USB 3.1測試數據


PCMark 7下Secondary storage score的USB 3.1詳細測試數據


PCMark 7下Secondary storage score的USB 3.1詳細原始測試數據


Anvil〞s Storage Utilities下的USB 3.1測試數據


AS SSD下Copy-Benchmark的USB 3.1測試數據


主機板上內建Intel USB 3.0的比對數據

PCDIY!這邊也測試了一個USB 3.0的對照組。若拿USB 3.0介面來比對,以主機板上內建Intel USB 3.0的比對數據,最高讀寫速度,則只能達到420~430MB/Sec左右。

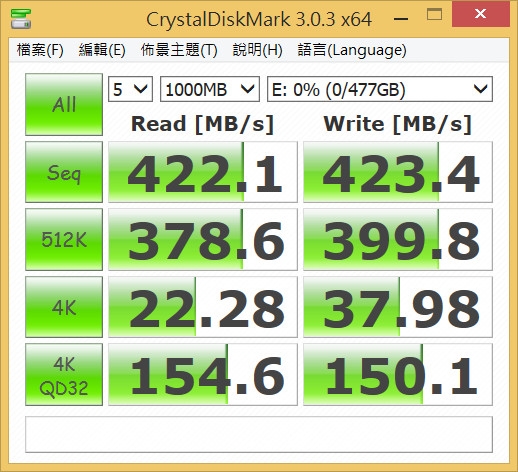

CrystalDiskMark下的USB 3.0測試數據(對照組)


HD Tune Pro下效能測試選單讀取的USB 3.0測試數據(對照組)


HD Tune Pro下效能測試選單寫入的USB 3.0測試數據(對照組)


PCMark 7下Secondary storage score的USB 3.0測試數據(對照組)


PCMark 7下Secondary storage score的USB 3.0詳細測試數據(對照組)


PCMark 7下Secondary storage score的USB 3.0詳細原始測試數據(對照組)


Anvil〞s Storage Utilities下的USB 3.0測試數據(對照組)


AS SSD下標準測試的USB 3.0測試數據(對照組)


AS SSD下Copy-Banchmark的USB 3.0測試數據(對照組)


AS SSD下IOPS的USB 3.0測試數據(對照組)


AS SSD下Compression-Benchmark的USB 3.0測試數據(對照組)


USB 3.1速度真的快!

PCDIY!這次拿三泰sunix USB2312雙埠USB 3.1 Type-A擴充卡,來實測模擬的USB 3.1外接硬碟,擁有相當不錯的效能表現,也讓我們看到了USB 3.1驚人的傳輸速率,10Gbps的速度真的是非常強悍。不過,這樣新一代的USB 3.1,得要到未來新的主機板才會內建,舊電腦的話,只能以PCIe 2.0 x2或PCIe 3.0 x1介面來升級。USB 3.1強勢來襲,你準備好要上陣了嗎?

廠商資訊

廠商名稱:sunix - 三泰科技股份有限公司
廠商電話:02-8913-1987
廠商網址: www.sunix.com.tw
