ASMedia ASM1142效能大對決,PCIe 2.0 x2 v.s. PCIe 3.0 x1介面USB 3.1擴充卡效能實測!

文.圖/賴明亨 2015-03-28 00:00:00
USB 3.1效能測試,ASMedia ASM1142的競速 → PCIe 2.0 x2 v.s. PCIe 3.0 x1擴充卡大車拼!


USB又改朝換代了,這次是從USB 3.0版本,進化到最新的USB 3.1版本。這邊,或許會有人說,USB 3.0不是剛出來嗎?怎麼這麼快又有新版呢?事實上,USB 3.0正式規格是在2008年11月12日發表,到了差不多約一年之後,才有多家業者推出PCIe to USB 3.0晶片組,而從時間來看,USB 3.0距離當年發表時間,已經有六年半的時間,也到了該推陳出新的時候。USB 3.1正式規格則是在2013年12月3日發表,2014年9月9日又發表了USB Type-C連接器,而早在去年Computex Taipei 2014,我們台灣之光祥碩科技,也就是ASMedia,第一家正式展示原生USB 3.1晶片,經過一連串認證,現在已經量產正式推出。這樣的USB 3.1改朝換代,將會是一個大變革,包括主機板、擴充卡、集線器與外接硬碟,都將全面翻新,導入USB 3.1。這次,PCDIY!獨家搶先測試,就讓我們來看看史上第一款PCIe to USB 3.1 Bridge:ASMedia ASM1142,來瞧瞧它在PCIe 2.0 x2與PCIe 3.0 x1擴充卡的戰鬥力吧!

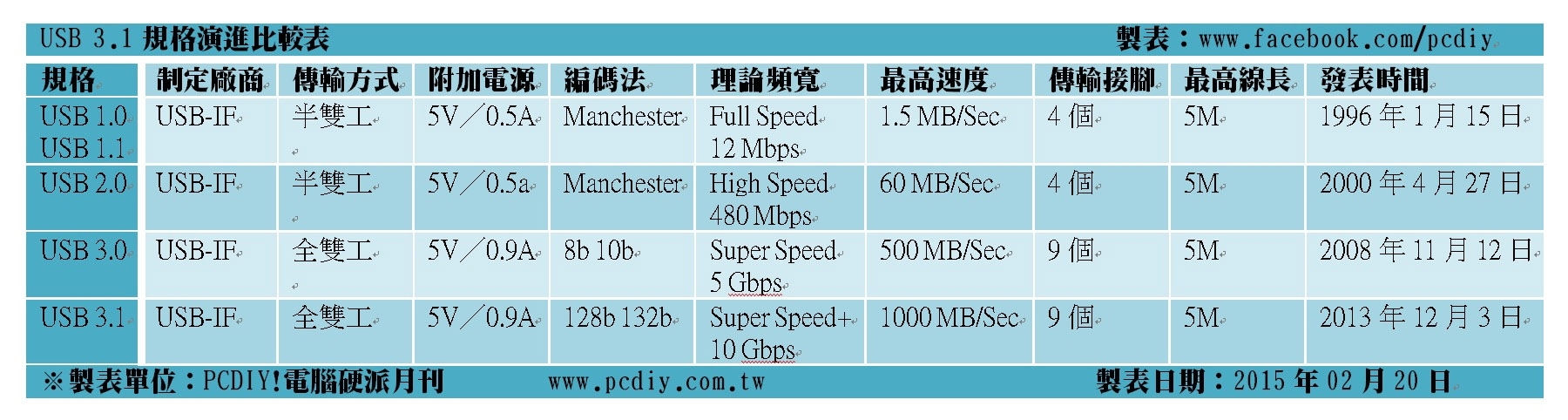

USB 3.1規格表


未來只要是USB 3.1產品,都會打上這個LOGO。USB 3.1 SuperSpeed+ 10Gbps LOGO,新提供的SuperSpeed+、SuperSpeed 10Gbps、SuperSpeed+ 10Gbps,則提供10Gbps傳輸速率


USB 3.0掰掰,迎接USB 3.1的來臨!

時間回到USB 3.0時代,第一家推出PCIe to USB 3.0 Bridge晶片業者,是NEC(後來併入Renesas),接著出現ASMedia、Fresco Logic、Etron、TI,最後一家則是VIA獨立出來的VIA Labs。一開始,PCIe to USB 3.0 Bridge晶片供貨不足,導致價格維持高檔,會出現這樣的狀況,主要是因為主機板業者大量引進,所有的主機板都要內建USB 3.0,引爆了USB 3.0連接埠的數量競賽。後來,GIGABYTE提出了新的作法,認為這麼多的USB 3.0不可能同時都用,因此,在主機板上導入了USB 3.0 Hub晶片,事後證明這樣的作法是對的。一開始,各家業者也出現了相容性問題,在Host端的韌體與驅動程式持續改版,以及Device端持續修正韌體,目前USB 3.0出現不相容的機率,已經比剛推出的時候少了許多。AMD率先在主機板晶片組內建USB 3.0之後,接著Intel也在主機板晶片組導入USB 3.0,不過,主機板業者仍加入PCIe to USB 3.0 Bridge晶片,這則是為了提供更多的USB 3.0埠。發展至今,零售市場仍販售有搭載NEC、ASMedia、Fresco Logic、Etron或TI晶片的USB 3.0擴充卡,用來給舊電腦用戶做升級,或者做為更多USB 3.0埠擴充。而隨著科技日新月異,USB 3.1發表之後,各家業者也積極研發,現在,終於是來到了改朝換代的時刻。

USB 3.0早就非常普及,不過,以5Gb/s傳輸速率來說,對於現今儲存設備來說已經相當夠用!


第一家推出USB 3.1晶片組:祥碩科技ASMedia

目前,USB 3.1開發最快的業者,則是祥碩科技ASMedia。早在去年Computex Taipei 2014,就已經公開展示了原生USB 3.1晶片實品,經過一連串認證,現在已經量產正式推出。USB 3.1產品,這回共推出有ASMedia PCIe to USB 3.1 Bridge:ASM1142晶片,ASMedia Device Controller:ASM1351晶片,與ASMedia Device Controller:ASM1352R。ASM1142晶片,主要是給Host端使用,用來讓主機板提供USB 3.1埠,或者製造USB 3.1擴充卡。ASM1351、ASM1352R晶片,主要是給Device端使用,用來開發USB3.1行動硬碟,或者是製造USB 3.1硬碟外接盒,ASM1351支援單硬碟,ASM1352R則支援雙硬碟,還可以提供RAID 0、1、Jbod或Span。

USB 3.1 Type-A連接埠,與原先USB 3.0相同!


USB 3.1 Type-C連接埠,這是全新的設計!


USB 3.1 TYPE-C連接器不用分正反面都能直接插入,插反也沒關係!


USB 3.0訴訟還沒結束,VIA繼續怒告ASMedia!

USB 3.0技術,由於要相容於過去的USB 1.0、USB 1.1與USB 2.0,因此,得要累積一定的技術與專利,才有辦法繼續開發下一版,以致絕對有一定的難度。也因如此,能參與USB 3.0、USB 3.1競賽的,能拿到入場券的已經是稀有動物。2013年12月17日,威盛電子VIA怒告祥碩科技ASMedia,提出懷疑之前任職於威盛電子的前員工,2007年時林哲偉在威盛電子擔任副總,帶了一群核心團隊跳槽祥碩科技,疑似從VIA跳槽帶槍投靠ASMedia,因而引爆USB 3.0侵權糾紛。檢方認為之前任職於威盛電子的現任祥碩科技員工,包括張棋、工程師林書宇、黃永中及蔡乙仲將威盛電子的研發機密,帶到了祥碩科技。也因此,引爆了威盛電子怒告華碩電腦、祥碩科技,要求竊取技術求償台幣41.37億元,結果華碩電腦董事長施崇棠反擊,提出尊重法律奉陪到底。這個USB 3.0專利糾紛,目前已經從台灣延燒到了美國。至於,祥碩科技ASMedia最新的USB 3.1晶片,是否會受到影響,也是外界關注的焦點。

[新聞] 威盛告華碩集團 求償41.37億


ASMedia ASM1142晶片,支援PCIe 3.0 x1與PCIe 2.0 x2介面設計!

USB 3.1擴充卡的話,由於單埠傳輸速率就上10Gbps,因此,介面上的速度,最起碼也要跟上10Gbps才行,而這樣的速度,以PCIe介面來說,至少要用PCIe 2.0x 2或PCIe 3.0 x1才足夠,目前的第一款USB 3.0晶片組,ASMedia PCIe to USB 3.1 Bridge:ASM1142晶片,就是採用PCIe 2.0 x2或PCIe 3.0 x1介面設計。這邊要特別注意的是,現今電腦主機板的插槽,主流為PCIe x1、PCIe x4、PCIe x8或PCIe x16,因此,會遇到的問題,是根本就沒有PCIe 2.0 x2的插槽可以使用,另外,由於PCIe 3.0的話,現今的晶片組,只有提供PCIe 3.0 x16或PCIe 3.0 x8,PCIe 3.0 x1的話,也還沒有規劃這樣的設計,這導致USB 3.1擴充卡安裝上會遇到一些問題,比方要求PCIe 3.0 x1,卻誤安裝到PCIe 2.0 x1的話,就會產生降速的問題。目前來說,主機板業者的話,大多則採用了PCIe 2.0 x2設計,但以擴充卡業者來說,則提出了PCIe 3.0 x1與PCIe 2.0 x2方案,一樣的USB 3.1晶片組,推出了不同規格的USB 3.1擴充卡。

PCIe 1.0a、PCIe 2.0與PCIe 3.0規格比較表


ASMedia ASM1142的競速 → PCIe 2.0 x2 v.s. PCIe 3.0 x1擴充卡大車拼!

ASMedia ASM1142是目前唯一的USB 3.1晶片組,由於它提供了PCIe 2.0 x2與PCIe 3.0 x1介面設計,但要注意的,則是市場上的主機板,並沒有PCIe 2.0 x2的插槽,若做這樣的擴充卡,消費者必須安裝到PCIe 2.0 x4、x8或x16電路插槽,才能跑上全速,而且市場上的主機板,也沒有PCIe 3.0 x1的插槽,若做這樣的擴充卡,消費者必須安裝到PCIe 3.0 x16電路插槽才行。這邊,則跟三泰科技sunix借側了USB 3.1擴充卡來進行交叉測試,拿到了PCIe 2.0 x2的三泰科技sunix USB2312擴充卡(雙埠USB 3.1 Type-A),以及PCIe 3.0 x1的三泰科技sunix USB2311C擴充卡(單埠USB 3.1 Type-C)。

ASMedia AT2053原廠測試板,這是一張採用了ASMedia Device Controller:ASM1352R的主機板,這主要是用模擬的方式,做出一組USB 3.1介面外接硬碟,支援2組SATA 6Gb/s硬碟,並可以用RAID 0組態磁碟陣列方式運作


這邊,使用了2顆Smasung 840 Pro 256GB固態硬碟當做測試平台


搭配ASMedia AT2053原廠測試板,模擬出USB 3.1介面的SSD外接硬碟


2顆Smasung 840 Pro 256GB固態硬碟,搭配ASMedia AT2053原廠測試板,使用CrystalDiskInfo所看到的RAID 0 SSD


安裝與測試

這次的USB 3.1擴充卡測試,PCDIY!選用了Intel Core i7-5960X Extreme處理器,搭配ASUS X99-DELUXE主機板,分別使用了
PCIe 2.0 x2的三泰科技sunix USB2312擴充卡,以及PCIe 3.0 x1的三泰科技sunix USB2311C擴充卡,安裝在PCIe 3.0 x16插槽。另外,由於目前並沒有USB 3.1裝置,這邊採用了ASMedia AT2053原廠測試板,這是一張採用了ASMedia Device Controller:ASM1352R的主機板,這主要是用模擬的方式,做出一組USB 3.1介面外接硬碟,支援2組SATA 6Gb/s硬碟,並可以用RAID 0組態磁碟陣列方式運作,若是用了2顆SSD的話,理論上就能發揮出USB 3.1的全速戰鬥力。這邊則使用了2顆Smasung 840 Pro 256GB固態硬碟,搭配ASMedia AT2053原廠測試板,模擬出USB 3.1介面的SSD外接硬碟。

這邊,使用ASUS X99-DELUXE主機板,作為測試平台!


(測試1)PCIe 3.0 x1介面USB 3.1擴充卡

這邊以三泰科技sunix USB2311C擴充卡,來進行PCIe 3.0 x1介面USB 3.1擴充卡測試,安裝了Windows 8.1專業版x64作業系統,分別以CrystalDiskMark、HD Tune Pro、PCMark 7、Anvil〞s Storage Utilities來做交叉測試。

這邊測試使用了PCIe 3.0 x1的三泰科技sunix USB2311C擴充卡


CrystalDiskMark下的USB 3.1測試數據(PCIe 3.0 x1@三泰科技sunix USB2311C擴充卡)


HD Tune Pro下效能測試選單讀取的USB 3.1測試數據(PCIe 3.0 x1@三泰科技sunix USB2311C擴充卡)

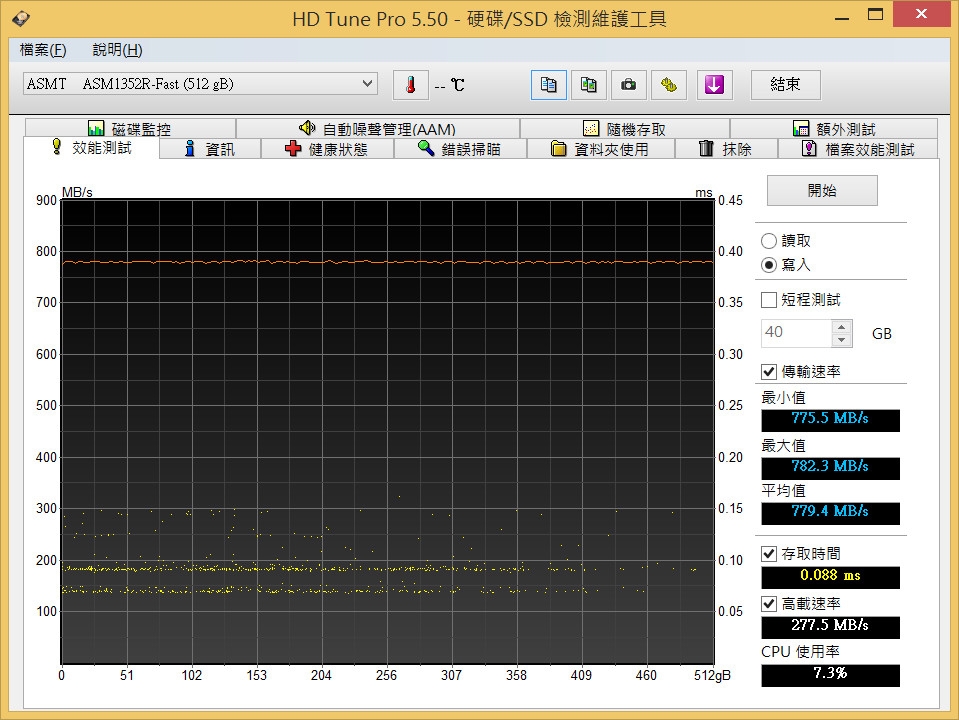

HD Tune Pro下效能測試選單寫入的USB 3.1測試數據(PCIe 3.0 x1@三泰科技sunix USB2311C擴充卡)


PCMark 7下Secondary storage score的USB 3.1測試數據(PCIe 3.0 x1@三泰科技sunix USB2311C擴充卡)


PCMark 7下Secondary storage score的USB 3.1詳細測試數據(PCIe 3.0 x1@三泰科技sunix USB2311C擴充卡)


PCMark 7下Secondary storage score的USB 3.1詳細原始測試數據(PCIe 3.0 x1@三泰科技sunix USB2311C擴充卡)


Anvil〞s Storage Utilities下的USB 3.1測試數據(PCIe 3.0 x1@三泰科技sunix USB2311C擴充卡)



(測試2)PCIe 2.0 x2介面USB 3.1擴充卡

這邊以三泰科技sunix USB2312擴充卡,來進行PCIe 2.0 x2介面USB 3.1擴充卡測試,安裝了Windows 8.1專業版x64作業系統,分別以CrystalDiskMark、HD Tune Pro、PCMark 7、Anvil〞s Storage Utilities來做交叉測試。

這邊測試使用了PCIe 2.0 x2的三泰科技sunix USB2312擴充卡


CrystalDiskMark下的USB 3.1測試數據(PCIe 2.0 x2@三泰科技sunix USB2312擴充卡)


HD Tune Pro下效能測試選單讀取的USB 3.1測試數據(PCIe 2.0 x2@三泰科技sunix USB2312擴充卡)


HD Tune Pro下效能測試選單寫入的USB 3.1測試數據(PCIe 2.0 x2@三泰科技sunix USB2312擴充卡)


PCMark 7下Secondary storage score的USB 3.1測試數據(PCIe 2.0 x2@三泰科技sunix USB2312擴充卡)


PCMark 7下Secondary storage score的USB 3.1詳細測試數據(PCIe 2.0 x2@三泰科技sunix USB2312擴充卡)


PCMark 7下Secondary storage score的USB 3.1詳細原始測試數據(PCIe 2.0 x2@三泰科技sunix USB2312擴充卡)


Anvil〞s Storage Utilities下的USB 3.1測試數據(PCIe 2.0 x2@三泰科技sunix USB2312擴充卡)


(對照組1)原生Intel USB 3.0效能測試

PCDIY!這邊也測試了一個USB 3.0的對照組,這邊以主機板上內建的原生Intel USB 3.0,安裝了Windows 8.1專業版x64作業系統,分別以CrystalDiskMark、HD Tune Pro、PCMark 7、Anvil〞s Storage Utilities來做交叉測試。

這邊測試使用了ASUS X99-DELUXE主機板上面的原生Intel USB 3.0進行測試


CrystalDiskMark下的USB 3.0測試數據(對照組@原生Intel USB 3.0)


HD Tune Pro下效能測試選單讀取的USB 3.0測試數據(對照組@原生Intel USB 3.0)


HD Tune Pro下效能測試選單寫入的USB 3.0測試數據(對照組@原生Intel USB 3.0)


PCMark 7下Secondary storage score的USB 3.0測試數據(對照組@原生Intel USB 3.0)


PCMark 7下Secondary storage score的USB 3.0詳細測試數據(對照組@原生Intel USB 3.0)


PCMark 7下Secondary storage score的USB 3.0詳細原始測試數據(對照組@原生Intel USB 3.0)


Anvil〞s Storage Utilities下的USB 3.0測試數據(對照組@原生Intel USB 3.0)


AS SSD下標準測試的USB 3.0測試數據(對照組@原生Intel USB 3.0)


AS SSD下Copy-Banchmark的USB 3.0測試數據(對照組@原生Intel USB 3.0)


AS SSD下IOPS的USB 3.0測試數據(對照組@原生Intel USB 3.0)


AS SSD下Compression-Benchmark的USB 3.0測試數據(對照組@原生Intel USB 3.0)


購買USB 3.1擴充卡,小心別買錯版本!

最後,要提醒大家,由於USB 3.1擴充卡總共有PCIe 2.0x 2與PCIe 3.0 x1版本,兩者適合使用的主機板並不一樣,因此,採購上可要特別留意才行,以免插錯擴充槽,變成速度上不去的狀況。購買USB 3.1擴充卡,小心別買錯版本,這可是要留意的唷!

廠商資訊

廠商名稱:sunix - 三泰科技股份有限公司
廠商電話:02-8913-1987
廠商網址: www.sunix.com.tw
