D-Link DXS-1210-10TS網管型10GbE交換器實測開箱,10-Gigabit網路環境打造新選擇!

文.圖/派大星.張晉瑞 2015-07-19 00:00:00
友訊科技近日推出了全新的10-Gigabit入門級交換器機種,D-Link DXS-1210系列網管型10GbE交換器誕生。(圖下方)為8埠RJ-45與2埠SFP+機種DXS-1210-10TS,(圖上方)為8埠RJ-45與2埠SFP+及2埠combo RJ-45/SFP+機種DXS-1210-12TC(攝影:PCDIY!張晉瑞)


隨著雲端應用的普及,個人開始使用家庭雲,公司行號也導入企業雲,網路服務時代來臨,這已經是大勢所趨。不過,由於儲存的資料量越來越大,對於網路傳輸速度的要求,也越來越高。

10GbE時代的來臨,首當其衝的,是個人開始使用家庭雲,公司行號也導入企業雲,而這個雲所使用的NAS,高階版本,已經全面引進10-Gigabit,需要搭配新的10GbE交換器(攝影:PCDIY!張晉瑞)


10GbE的網路環境時代正式來臨

現階段普遍遇到的問題,來自於傳統銅線網路,受限於GbE有線網路的速度瓶頸,Gigabit傳輸速度已經無法滿足存取需求,尤其是網路儲存的部份,1000Mbps傳輸速率,最快只能達到125MB/Sec,扣掉TCP/IP網路協定傳輸時的Overhead,實際可達到的資料傳輸量,還不及這個理論值。因應家庭雲、企業雲的網路儲存需求,NAS普及速度相當快,不過,Gigabit無法滿足所需,一開始的方法,是使用Link Aggregation的網路聚合技術,使用IEEE 802.3ad協定,把多張GbE網路卡的頻寬,透過Load Balance負載平衡取得最大化資料吞吐量。市售NAS,絕大多數都有雙埠或多埠GbE有線網路,可以突破GbE的頻寬限制,但以合併2埠GbE達2000Mbps,或合併4埠GbE達4000Mbps,仍無法滿足高速網路儲存傳輸的需求,在新一代的NAS,使用SSD Cache,以SSD的高速存取,搭配HDD的超大容量,實現了Hybrid NAS應用,最快的讀寫速度直接破500MB/Sec,或以全SSD來做搭配,讀寫速度可以更快,可以確定的是,10GbE的網路環境時代正式來臨。

10GbE NAS,已經是大勢所趨,單埠10GbE,就可以提供高達1250MB/Sec網路傳輸速率,足以滿足大部分網路傳輸速度的要求。然而,要打造10GbE網路環境,最重要的,10GbE網卡、10GbE交換器不能少!(攝影:PCDIY!張晉瑞)


值得注意的是上10GbE,網路線也得要升級,用Cat.6、Cat.6E(非正式規格)只能支援55M,Cat.6A以上才能支援100M,Cat.7、Cat.7A、Cat.8.1、Cat.8.2也能支援!


CAT.6A的UTP線材,目前也有很多選擇!


打造10GbE網路環境!

要進入10GbE網路環境,所需要的,除了電腦端要安裝10GbE網卡,要換成10GbE Switch,設備端也要換成10GbE的才行。以10GbE網路環境來說,可以分為使用SFP+的光纖傳輸,以及RJ-45的銅線傳輸,以往用10GbE的用戶,大多使用SFP+的光纖傳輸,但在QNAP、Synology、THECUS這些原本以消費性NAS為主的業者,轉進10GbE NAS,且全面採用以RJ-45的銅線10GbE設計之後,RJ-45的銅線10GbE網路環境開始被大為接受。首先,NAS業者先壓低了10GbE NAS的價格(QNAP TVS-863+,台幣44,500元),接著Netgear也壓低了10GbE Switch的價格,8-Port非網管型機種價格下殺美金799.99元(Netgear PROSAFE XS708E,折合台幣24,885元),而原先只有Intel在零售RJ-45的銅線10GbE網卡,單埠款式報價美金333.99元(Intel X540-T1,折合台幣10,390元),後續在更多網通業者加入戰局,RJ-45的銅線10GbE網卡,美國現已下殺美金189.99元(Thecus C10GTR,折合台幣5,910元),台灣業者現在已經下殺6,000元(QNAP LAN-10G1T-D),在10GbE網卡、交換器價格下滑,越來越善解人意之下,可以說10GbE進入的價格門檻,已經不再遙不可及。

以往,要打早10GbE網路環境,最大的問題是10GbE網路卡太貴,RJ-45的銅線10GbE網卡價格現已經調降,Intel X540-T1單埠10GbE款式報價美金333.99元(折合台幣10,390元)


RJ-45的銅線10GbE網卡,Thecus C10GTR在美國現已下殺美金189.99元(折合台幣5,910元)

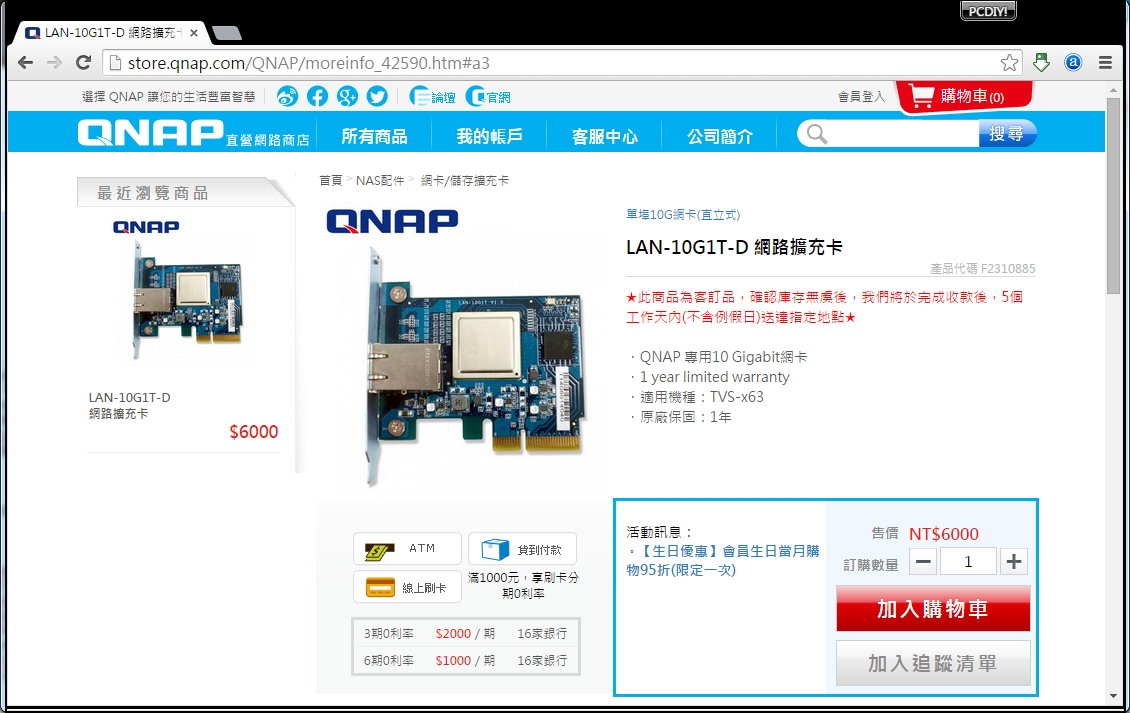

台灣業者現在已經下殺RJ-45的銅線10GbE網卡,QNAP LAN-10G1T-D在官網線上購物含稅含運報價6,000元


D-Link DXS-1210系列網管型10GbE交換器誕生

隨著10GbE網路環境的來臨,網通大廠友訊科技,也看到了玩家及中小企業的需求,著手開發以RJ-45的銅線10GbE網通產品。友訊科技近日推出了全新的10-Gigabit入門級交換器機種,D-Link DXS-1210系列網管型10GbE交換器誕生,共推出有8埠RJ-45與2埠SFP+機種DXS-1210-10TS,8埠RJ-45與2埠SFP+及2埠combo RJ-45/SFP+機種DXS-1210-12TC,以及10埠SFP+與2埠RJ-45機種DXS-1210-12SC。這次的特色,除了10GbE以及網管功能之外,最重要的每一款都是RJ-45與SFP+的10GbE設計,可以同時兼容於銅線與光纜,滿足所有的10GbE網路環境的需求。不過,考量到台灣市場的需求,目前台灣通路,預定將會上市的為DXS-1210-10TS與DXS-1210-12TC。

D-Link DXS-1210-10TS為內建8埠RJ-45與2埠SFP+的10GbE交換器,為這次推出的入門型機種(攝影:PCDIY!張晉瑞)


D-Link DXS-1210-12TC為內建8埠RJ-45與2埠SFP+及2埠combo RJ-45/SFP+的10GbE交換器(攝影:PCDIY!張晉瑞)


D-Link DXS-1210-10TS網管型10GbE交換器新登場

這次,我們拿到的是基本款DXS-1210-10TS,這是一款入門型的網管型10GbE交換器,擁有8埠RJ-45與2埠SFP+的10GbE連接埠,不管是要用銅線或光纜來打造10GbE環境,都能因應不同的需求來做連接。

D-Link DXS-1210系列網管型10GbE交換器基本規格表


D-Link DXS-1210系列網管型10GbE交換器詳細規格表


硬體規格
這是一款10埠10GbE交換器,具備完整L2,與部分L3功能,如Static Route, Default Route, 不同VLAN間的路由(Inter-VLAN Routing),以及VLAN、QoS、Security與Access Control List功能,內部晶片組背板頻寬則具備200Gbps,封包處理能力則具備148.8Mpps,Jumbo Frame則完整支援,9KB MTU也能完整對應,對於GbE與10GbE傳輸,能發揮最大的資料傳輸性能,網管功能除了Web化介面,兼具IPv4與IPv6網管能力,QoS功能也非常強大,具備完整頻寬管理,以及排程處理,確保網路服務傳輸順暢,也支援最新Link Aggregation的網路聚合技術,使用IEEE 802.1AX協定(原802.3ad協定於2008年併入802.1AX協定中),可以合併GbE或10GbE通道。此外,採用電源內建設計,不需要額外的變壓器,而且強化了電源節能,待命中狀態,以及沒用的網路埠,都會進行自動調節電源,以達到節能環保的要求,標準電源功耗為31.59W,全速電源功耗為68.67W,原廠並提供3年保固。至於尺寸的話,則為440 x210 x44mm,高度為1U,可安裝於標準機櫃之中。

D-Link DXS-1210-10TS正面全貌(攝影:PCDIY!張晉瑞)


D-Link DXS-1210-10TS背面全貌(攝影:PCDIY!張晉瑞)


D-Link DXS-1210-10TS,擁有8埠RJ-45與2埠SFP+的10GbE連接埠(攝影:PCDIY!張晉瑞)


D-Link DXS-1210-10TS,採用電源內建設計,不需要額外的變壓器,而且支援100~240V全域式電源設計,最高用電僅匯到0.9A。附帶一提,這次測試的機器,硬體版本H/W:A1,韌體版本F/W:1.00.021(攝影:PCDIY!張晉瑞)


內部設計
D-Link DXS-1210-10TS在設計上,是採用了Broadcom 10GbE Switch解決方案。博通在高速交換器這邊下了很多功夫,除了10GbE Switch解決方案,就連25GbE Switch、100GbE Switch解決方案都已經完成。內部採用了Broadcom晶片組,使用了一顆12Port x 10GbE Switch應用處理器,搭配2顆內建4個10GbE PHY的10GbE Transceiver,8埠銅線10GbE,就是由這2顆晶片轉接出來,Switch埠採用的是鴻海的連接器,另外2埠SFP+,可用來直接來安裝光纖模組。採用電源內建設計,擁有一組100~240V全域AC電源輸入,轉換為主機板供電的AC/DC變壓器模組。散熱的部份,採用被動式散熱,主要晶片組透過2個散熱片,使用2顆3CM尺寸散熱風扇,以直流風洞的原理來進行最佳化的散熱。

打開D-Link DXS-1210-10TS的機殼,可以發現內部設計相當簡潔(攝影:PCDIY!張晉瑞)


左方的模組是AC轉DC變壓器,右方為主機板部分,採用被動式散熱設計,主要晶組片使用大型鋁合金散熱片扣住,並搭配2個散熱風扇,以直流風洞方式,由圖片左方進氣,右方出氣(攝影:PCDIY!張晉瑞)


從機殼卸下來的主機板(攝影:PCDIY!張晉瑞)


採用已經被Intel併購的ALTERA MAX V 5M240ZT100C5N複式可程式化邏輯裝置CPLD晶片(攝影:PCDIY!張晉瑞)


Macronix MX66L51235FMI-10G的512Mb快閃記憶體,放置韌體(攝影:PCDIY!張晉瑞)


D-Link DXS-1210-10TS開箱!

D-Link DXS-1210-10TS外箱採用環保包裝(攝影:PCDIY!張晉瑞)


盒子上有標註10-Port 10 Gigabit Web Smart Switch(攝影:PCDIY!張晉瑞)


支援IPv4與IPv6(攝影:PCDIY!張晉瑞)


友訊的產品,在外包裝盒,都會有標註硬體與韌體版本,這次拿到的機器,硬體版本H/W:A1,韌體版本F/W:1.00.021(攝影:PCDIY!張晉瑞)


打開外包裝盒,可以發現除了交換器本體之外,還有一本說明書、光碟片、螺絲與電源線(攝影:PCDIY!張晉瑞)


D-Link DXS-1210-10TS與外包裝盒(攝影:PCDIY!張晉瑞)


上方有D-Link字樣(攝影:PCDIY!張晉瑞)


後方有個貼紙,標註序號等資訊(攝影:PCDIY!張晉瑞)


具備接地線(攝影:PCDIY!張晉瑞)


性能實測

這邊,則針對D-Link DXS-1210-10TS,做一些基本的10GbE測試,包括10GbE Throughput、10GbE Latency、10GbE Packet loss與10GbE Back to Back,實測結果發現其線速達到10GbE,且並沒有丟失封包。

D-Link DXS-1210-10TS交換器,進行10GbE Throughput測試


D-Link DXS-1210-10TS交換器,進行10GbE Latency測試


D-Link DXS-1210-10TS交換器,進行10GbE Packet loss測試


D-Link DXS-1210-10TS交換器,進行10GbE Back to Back測試


D-Link DXS-1210-10TS交換器,線速達10GbE,全速運作下,沒有掉封包,也沒有熱當,具備高相容性與高可靠度,可提供高速與穩定的10GbE網路環境,PCDIY!在此特別推薦


10GbE不再遙不可及!

隨著玩家與中小企業,紛紛開始打造10GbE網路環境,10GbE Switch的需求將會增加,可預期的將會有更多網通業者推出相關產品,而這次開箱的D-Link DXS-1210-10TS,不但具備了8埠RJ-45與2埠SFP+的10GbE連接埠,而且擁有了網管功能,又兼容於目前的IPv4與未來的IPv6,加上10GbE優異的性能,以及不錯的穩定性,若想要打造10GbE網路環境,不妨可以參考看看。
