自組超級NAS不是夢》微型伺服器新板王,永擎電子ASRock Rack C2750D4I主機板新登場!

文.圖/陳建宏 2014-05-24 00:00:00
最近DIY玩家圈開始瘋自組超級NAS,ASRock Rack C2750D4I主機板,由於採用低功耗八核Atom C2750處理器,加上擁有8組SATA 6Gb/s埠,及4組SATA 3Gb/s埠,足足可以用來打造12-Bay自組超級NAS


最近DIY玩家圈有一件奇怪有趣的事,有不少玩家發現一張特別的主機板:「ASRock Rack C2750D4I」,這張Mini ITX迷你小板的SATA埠多達12個,內嵌的Atom C2750居然是核心數高達8個的原子小金剛,更厲害的是最高TDP才20W,集結螞蟻雄兵力量的效能,功耗又低,儲存擴充性強,索性把原本定位在伺服器的產品,拿來當作是土炮超級NAS機的玩具,造成這張主機板在國外熱賣,台灣有些玩家為了搞這個,還跑到香港、日本、美國去買水貨,甚至致電原廠詢問,永擎電子看到台灣人的熱情,決定計畫回台灣進行銷售,台灣DIY玩家的創意、精神和玩法令人佩服。

沒錯,現在不管是1-Bay NAS,或到12-Bay-NAS,都可以自組DIY,以這次所介紹的ASRock Rack C2750D4I主機板來說,它足足可以安裝對應12顆硬碟


目前微型伺服器,大多會考慮Intel Atom C2000系列,其中最高階的是擁有八核心Atom C2750


為什麼要自組NAS?

現在要買品牌NAS的話,若要買的是可以安裝多顆硬碟的8-Bay、10-Bay、12-Bay NAS,以台北光華商場原價屋的報價來看,8-Bay最便宜的是華芸ASUSTOR AS-608T(雙核心Atom 2.13GHz),報價26900元,10-Bay威聯通QNAP TS-1079 Pro(雙核心Core i3-2120),報價73800元,12-Bay群輝Synology DS2413+(雙核心Atom 2.13GHz),報價38500元,這都還是屬於便宜的機種,真正商用、企業用的,處理器速度更快的,配備更好的,則更加昂貴。以這樣的價格來看,由於並不便宜,處理器規格又很陽春,記憶體容量也很小,又沒有10GbE網路支援,而且是還沒安裝硬碟的報價,就要花這麼多錢。因此,就有玩家提議,乾脆自組超級NAS比較划算,自己買主機板、記憶體模組、機殼與電源,來自行土砲這種可以安裝多顆硬碟的8-Bay、10-Bay、12-Bay NAS,再自己灌作業系統,自己DIY土砲NAS會花比較少錢,而且還能享受組裝DIY的樂趣。

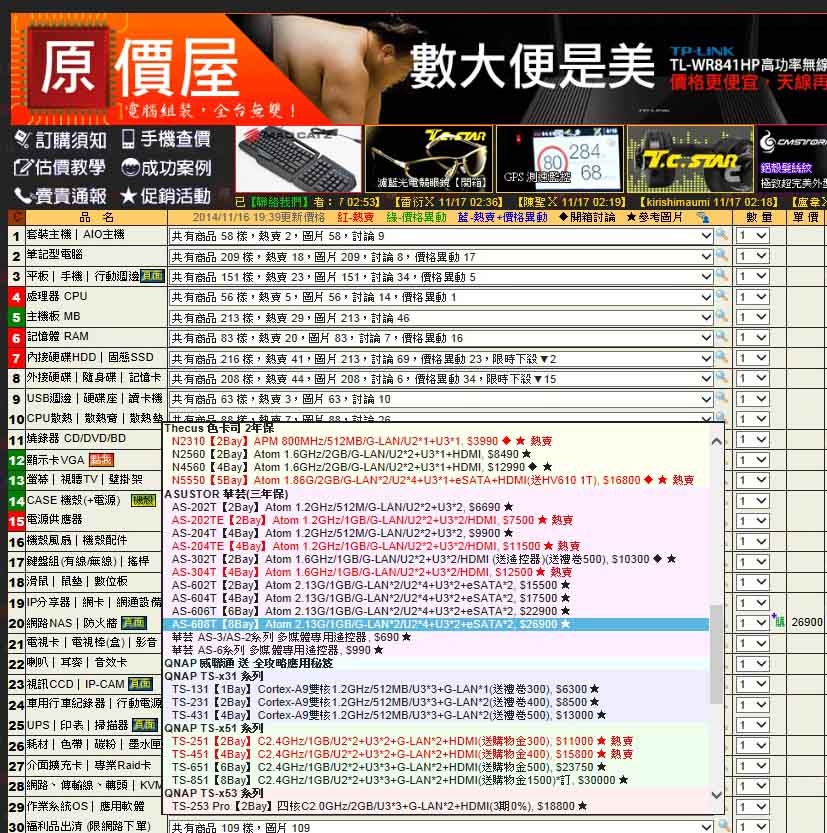

8-Bay最便宜的是華芸ASUSTOR AS-608T(雙核心Atom 2.13GHz),報價26900元


8-Bay群輝Synology DS1813+(雙核心Atom 2.13GHz),報價27200元


8-Bay威聯通QNAP TS-851(雙核心Celeron 2.4GHz),報價30000元


微型伺服器新趨勢

在伺服器應用環境中,整體的效能和耗電量是建構時所要深思的重點之一,針對不同類型的應用,也需要選擇更有符合效率和成本的處理器。微型伺服器(Microservers)的概念從過去Tower Server(塔型)、Rack Server(機架)和BladServer(刀鋒)伺服器中切出一塊新的領域,主要是針對超高運算密度環境所設計,強調的是低功耗和多處理器的建置,而非少量的高效能處理器,微型伺服器每顆處理器應付的是輕量(lightweight)的運算和負載,以量取勝,因此單一處理器的效能不是最大重點,反而是低功耗才能提升每瓦的運算效率和降低成本。一般伺服器本身都是24小時全年無休運作,每顆處理器的功耗若有一定的差距,大幅降低功耗也有助於降低系統散熱的需求等級,機房空調不用開這麼強,多台伺服器長時間運作下來,將可省下不少成本。隨著雲端服務所帶來的Big Data(海量、巨量資料)時代來臨,針對微型伺服器所設計的低功耗處理器將在這一類型的資料中心(Data Center)有更多的發揮空間。

Atom C2750,擁有高達8個的原子小金剛,八核心戰力,全速僅耗20W,用電量相當低!


ARM 處理器入侵微型伺服器

提到低功耗處理器,這幾年可能很難不注意到隨著智慧型手機和平板電腦爆紅的ARM處理器,ARM處理器在這一類型的行動裝置中有 對的市佔率,多數機種採用的處理器都為ARM架構,Intel雖然一直企圖以x86架構的Atom搶攻,但始終不見
起色。在行動裝置有主導地位的ARM 處理器當然不能滿足於現況,挾帶著低功耗的優勢,準備進軍微型伺服器市場,1月底,AMD就已經發表了代號為Seattle、64位元的Opteron A1100 ARM Cortex-A57架構伺服器處理器,面對ARM 處理器的入侵,這無疑是和Intel正面交鋒,因此Intel的動作也是相當積極,在2012年12月和2013年4月相繼推出低功耗的Atom S1200和Xeon E3-1200 v3處理器後,2013年9月更將新一代的Atom C2000系列伺服器處理器推至前線應戰。

Intel Atom C2000系列,最高階的是擁有八核心Atom C2750


Atom C2000系列處理器報到

海量資料中心時代來臨,低功耗和高運算密度的微型伺服器成為一大趨勢,面對主導智慧型手機的ARM處理器入侵市場的正面對決,Intel也加緊步局的腳步,先後推出Atom S1200和Xeon E3-1200v3等低功耗處理器後,再把原子小金剛拿出來改一
改,祭出研發代號為Avoton的Atom C2000系列64位元SoC處理器,最高階的Atom C2750藉由4顆雙核心的組合,變身成8核心處理器,最大功耗壓制在20W,成為新一代低功耗微型伺服器最佳競爭者。相信不少玩家對於Atom處理器的印象是來自小
筆電,不過因為其低功耗的設計,後來被Intel加以改造,進化至今,也被推廣至手機、平板和伺服器領域。Atom C2000系列為新一代針對微型伺服器所設計的64位元SoC(System on Chip,系統晶片或單晶片)CPU,核心代號為Avoton,相較於前一代的Atom S1200系列,核心數、時脈、記憶體、PCIe、I/O和功能等各方面的規格都有所提升。Atom C2000系列處理器為22nm製程,取消了超執行緒支援,因此核心數等於執行緒數,目前最高階的Atom C2750擁有8個核心,雖然沒有超執行緒,但加入了自動超頻功能,不過提升範圍不大,只有200~300 MHz;記憶體一樣提供ECC(Error Checking & Correction,錯誤檢查和更正)支援,最大容量從8GB提供至64GB,DDR3時脈從1333MHz提升至1600,並支援雙通道,PCIe版本維持在2.0,但通道數從8增加到16,同時新增整合SATA和GbE網路;關鍵的最大功耗方面,高階的Atom C2750為20W,最低階的Atom C2350只有6W,都相當省電;此外,Atom C2000系列處理器一樣支援虛擬化技術,並加入了AES指令集,能提升資料加密、解密的效能。總結來說,Atom C2000系列處理器將的最大特色為低功耗、64位元、支援Intel虛擬化技術和ECC記憶體,同時能提供x86軟體相容性。

Atom C2750處理器正面全貌


超級NAS主板的尋寶日記

前一陣子去光華商場,本來是要幫朋友去找ASRock Rack的C2750D4I,出發前先調查了一下,才發現ASRock Rack中文名稱叫做永擎科技,原本是華擎科技的Sever部門,獨立成華擎科技的子公司,看起來未來也會在台灣上市櫃!ASRock Rack C2750D4I主機板最近在DIY圈很紅,內建8核心Atom C2750處理器,特點是研發代號為Avoton C2750 8核心全速TDP才20W,利用螞蟻雄兵力量來加速,兼具省電與強效的優點。可插4條DDR3-1600記憶體,插滿可上64GB,上面有8組SATA 6Gb/s埠與4組SATA 3Gb/s埠,還擁有2組Intel i210的10/100/1000Mbps網路埠。

永擎電子ASRock Rack C2750D4I主機板,在美國newegg網路購物報價美金398.99元(折合台幣12227元)(調查日期:2014年11月17日)


永擎電子ASRock Rack C2750D4I主機板,在中國淘寶網路購物報價人民幣2620元(折合台幣13107元)(調查日期:2014年11月17日)


永擎電子ASRock Rack C2750D4I主機板,在日本oliospec網路購物報價日幣44742元(折合台幣11796元)(調查日期:2014年11月17日)


先找國外代購,後來台灣也開賣!

原本這張主機板,在台北光華商圈是沒有店家在販售的,後來才發現香港、日本與美國都有在賣,一堆玩家從美國newegg代購,才讓原廠華擎科技的子公司永擎電子發現台灣也有許多愛用者,進而引進台灣,一開始ASRock Rack則是由凱穩電子代理銷售,後來也由ASRock代理商威健、捷元代理商銷售。

永擎電子ASRock Rack C2750D4I主機板,目前台灣PChome網路購物報價13410元(調查日期:2014年11月17日)


永擎電子ASRock Rack C2750D4I主機板,目前台灣PChome商店街網路購物報價11760元(調查日期:2014年11月17日)


搭配NAS機殼的選擇!

說到這邊,一定有人會說,要自己組超級NAS,買得到NAS用主機板,可以找到ASRock Rack C2750D4I主機板,那買得到NAS用機殼、電源嗎?答案是肯定的,不管是直立式2-Bay、4-Bay、5-Bay、6-Bay、8-Bay NAS機殼,到機架型8-Bay、24-Bay機殼,全都有在賣,甚至,台灣光華商場買不到的,還可以到中國淘寶去買。含200W電源的4-Bay NAS機殼報價台幣3600元,銀欣8-Bay NAS機殼DS380報價台幣4699元,即便24-Bay NAS機殼也才報價人民幣1880元(折合台幣9405元)。

含200W電源的4-Bay NAS機殼報價台幣3600元


銀欣8-Bay NAS機殼DS380報價台幣4699元


24-Bay NAS機殼也才報價人民幣1880元(折合台幣9405元)


自製土砲超級NAS,別說不可能!

由於目前市場上的4-Bay以上品牌NAS,有的是使用低效能單核、雙核Marvell處理器,有的是使用雙核、四核Atom處理器,比較貴的,也有使用雙核心、四核心Core i3、Core i5或Xeon處理器。要處理器效能好,還要大容量記憶體,又要Bay數多的,都不便宜。現在ASRock RackC2750D4I主機板讓您有DIY的選擇,自製土砲超級NAS,這才是真正的王道呀!
