威聯通QNAP TS-453A實測開箱,既是NAS又能K歌的娛樂儲存總機!

文.圖/陳兆宏 2016-11-02 16:00:00
威聯通新推出的QNAP TS-453A,不只是一台NAS,更是一台KTV伴唱機!


由於資料無價,當今我們的數位生活,無時不刻都在產生各式數位資料,如相片、錄影、錄音,以及工作資料等等,隨著這些珍貴的數位資產容量越來越龐大,我們必須為自己打造一個強而有力的數位保險櫃,來珍藏這些數位資產。而在所有數位保險櫃的解決方案中,唯有NAS (Network Attached Storage,網路磁碟機)才是最佳選擇。因為NAS的容量超大(TB等級),且具備多顆硬碟作備援,當其中一顆硬碟故障時,還可以作資料重建,讓你的資料不會隨風而逝。此外,NAS的存取速度快,可與各種裝置連線、存取,並可將雲端硬碟上的資料做同步或備份,且區分出私有雲的權限,讓機密資料不會外洩。因此,NAS已是現代各中小企業、SOHO族、甚至一般用戶家裡必備的數位資料保險櫃,值得將公司或家裡所有的珍貴照片、影片、重要工作資料、娛樂、遊戲等檔案,全部存放進去,並透過設定用戶帳號權限,以利與家人、朋友、客戶、廠商來做資料分享。

安裝QNAP NAS,開啟您的智慧生活


NAS不只是網路儲存,也可以是家庭娛樂中心

傳統的NAS僅提供透過網路(如LAN、WLAN)的存取方式,讓同網域的使用者能夠快速存取資料,因此比較著重於資料傳輸速度、安全性、隱密性、快速重建等特色,隨著NAS的硬體功能越來越強,以及軟體的應用面越來越廣,新一代的NAS紛紛走向更多樣化的應用,像是加入多媒體播放、背景下載、網頁應用、社群分享…等多種特色之外,更可透過手機/平板來遠端存取,甚至提供本地顯示(Local Display)的螢幕輸出功能,讓NAS成為一部家庭劇院電腦(HTPC),一機多用途!

威聯通(QNAP)這次推出的TS-X53A系列,就是主打多用途的NAS。TS-X53A系列依照硬碟機的插槽數多寡,可依序分成2、4、6、8-bay等機種(型號依序是TS-253A、TS-453A、TS-653A與TS-853A),在內建記憶體部份則有4GB (-4G)與8GB (-8GB)的版本。例如本文中所介紹之4-bay、4GB的型號,就是TS-453A-4G。這款家族NAS的最大特色,就是採用了自家QTS與Ubuntu雙作業系統架構,讓你的私有雲儲存空間能夠傳統NAS方式分享給親友,亦可把透過螢幕輸出埠,連接到家裡或辦公室的電視或螢幕,使其搖身一變成為一台Ubuntu/Linux的辦公用或娛樂用電腦,甚至還提供獨家的Karaoke功能,能夠接上麥克風讓大家一起歡唱歌曲,家裡就是KTV,一機抵多機。

「威聯通QNAP TS-453A」NAS重裝上陣!

QNAP的TS-453A是一款QTS + Ubuntu Combo NAS,主打雙作業系統平台,以QTS加上Ubuntu為架構,並針對物聯網應用來量身打造。此款NAS具備可以擴充到4顆3.5吋的HDD(硬碟)或SSD(固態硬碟)擴充槽,讓使用者可以隨時打開磁碟槽,來安裝市售的NAS專用HDD硬碟。透過RAID-0、1、5、6、10等多磁碟備援模式,來存放大量的資料。要是其中有一部硬碟發生故障,使用者只要更換掉故障的硬碟,開機時NAS就會自動重建資料,不用擔心資料會不見。以下就是QNAP TS-453A的硬體介紹。

TS-453A包裝裡面的所有配件,含TS-453A主機、快速安裝指南、網路線x2、變壓器/電源線、遙控器、硬碟固定螺絲

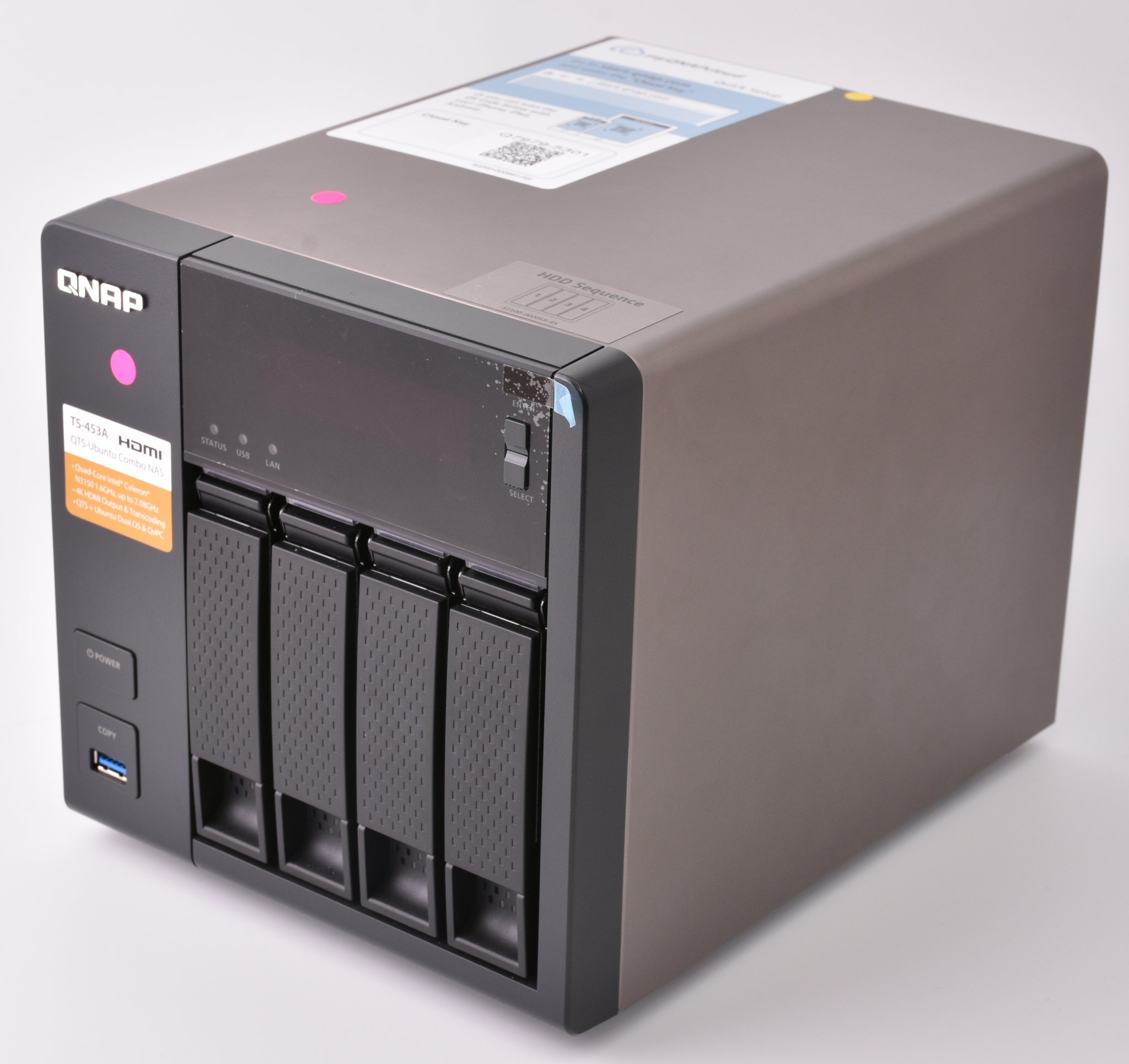

TS-453A主機,採用全金屬製機身,搭配前方液晶顯示面板與控制鈕,金屬磁碟槽,並有LED狀態燈.

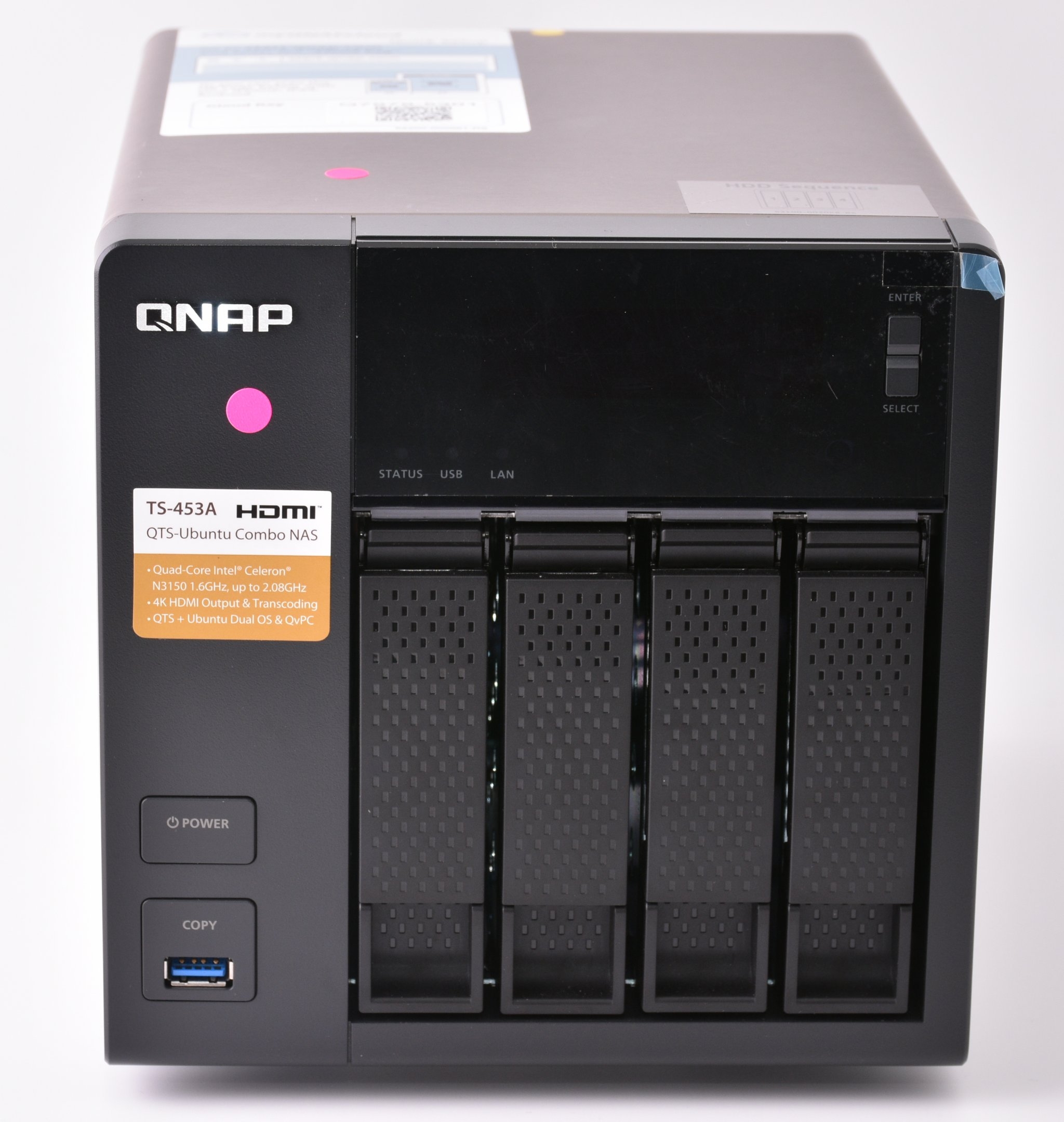

TS-453A主機正面有4-bay硬碟插槽設計,上方有LED顯示幕與控制鈕,左下方為POWER鈕與COPY鈕、USB 3.0連接埠


左下方有POWER鈕與單鍵COPY鈕含USB 3.0連接埠。按住COPY鈕6秒,可以將本地HDMI輸出端的系統重啟


QNAP TS-453A的磁碟槽上方有三個指示燈:STATUS(運作狀態)、USB(USB裝置存取)、LAN(網路存取)


QNAP TS-453A右上方LED顯示幕旁的控制鈕,可檢視NAS的硬碟、風扇、網路連線等狀態,並可重啟或關機


TS-453A運作時的4顆硬碟存取指示燈、3組狀態指示燈,以及LED顯示幕(可顯示2行各16個英數字)秀出磁碟/CPU/系統的運作狀態


TS-453A主機上側, 貼有一張詳盡的快速設定說明、與雲端鑰匙,以及照片右下角有硬碟槽擺放順序的說明


TS-453A主機背後,具備各式連接孔,含4組GbE網路孔、3組USB 3.0、2組HDMI(可支援4K 2160p Ultra HD輸出)、重置孔,另還有2組6.3mm麥克風插孔(支援動圈式麥克風)、LINE-OUT音效孔


TS-453A主機左側一瞥,4-bay機種的大小剛好類似Cube造型,搭配銀灰+黑色時尚配色,頗具質感

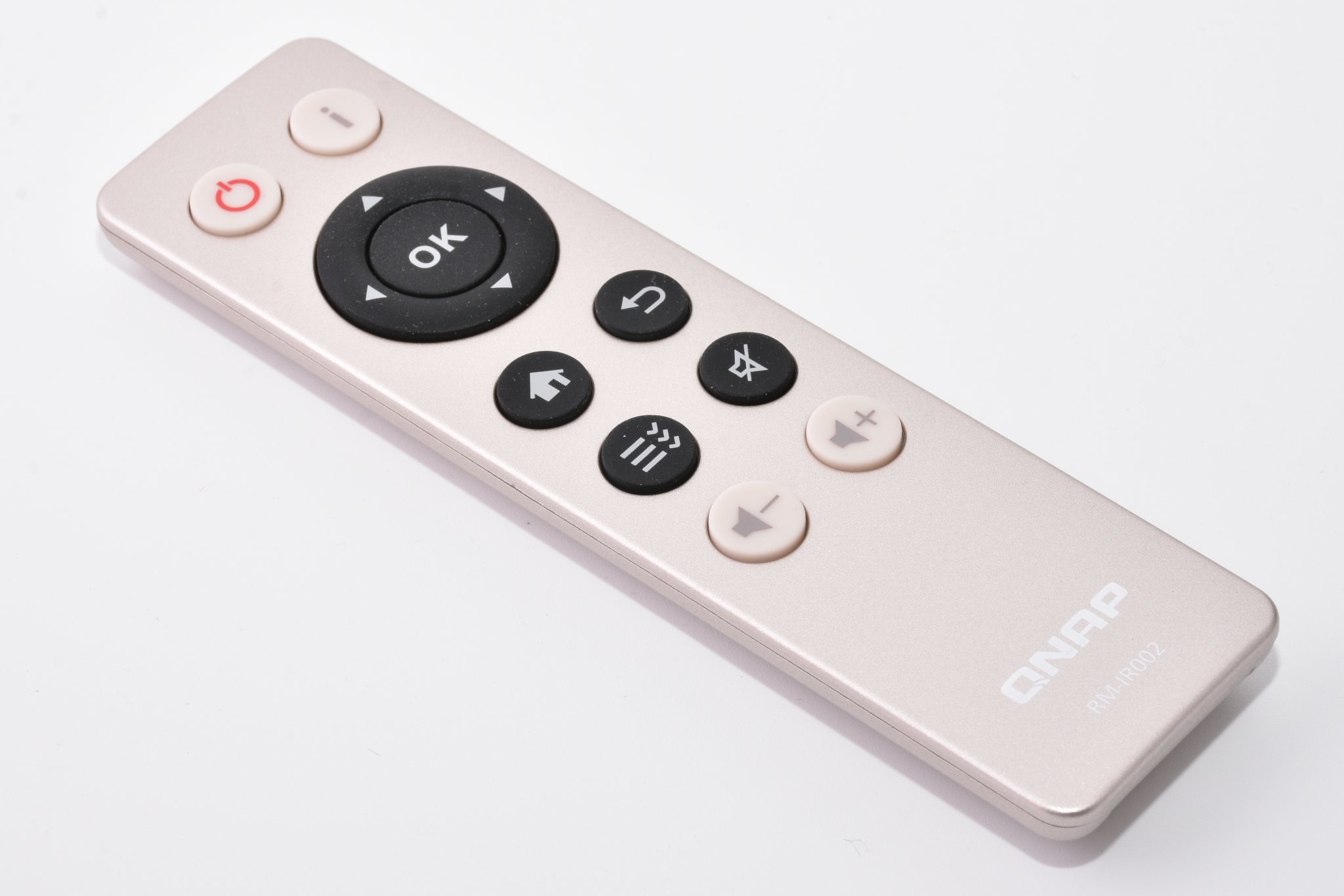

這是隨附的RM-IR002遙控器,具有上下左右、確定鍵,i鈕、開關鈕,以及下方的返回鈕、Home鈕、選單鈕、靜音鈕、音量調整鈕等等,主要用來控制HybridDesk (HD) Station的畫面、影音播放App,以及KTV等相關應用


首次使用遙控器時,要將背面的蓋子打開,把電池的塑膠擋片抽出,才可以使用


TS-453A搭配之變壓器,為12V/8A (96W)的規格,支援110V-240V AC輸入




TS-453A硬碟安裝

TS-453A出廠時,並不隨附硬碟,因此用戶在使用時,必須準備1~4部NAS專用硬碟(或者SSD)才能使用。在安裝硬碟時,只要將主機前面磁碟槽底下扳開,即可將硬碟槽與主機斷開,然後將磁碟槽拉出即可。裝上3.5吋硬碟或者2.5吋SSD之後,再將對應的底部螺絲鎖上固定即可。置放回去時,只要依照主機上方貼紙的提示,依照硬碟擺放的順序(從左至右)放回去。最後插上電源線、網路線,即可開機運作了。

要安裝或更換硬碟時,只要將磁碟槽底部扳開…


…即可將磁碟槽抽出


磁碟槽可放置3.5吋硬碟,並有2.5吋的螺絲固定孔


磁碟槽取出後,可看到主機內部的SATA埠/電源埠,以及內部的磁碟控制卡


磁碟槽可以完整安裝3.5吋硬碟(左),也可安裝2.5吋硬碟或SSD(右)


依照擺放順序,將硬碟從左至右一一放入之後,並鎖定好前置扳桿,即可連接並固定好硬碟


TS-453A記憶體安裝與主機內部探究

TS-453A出廠時,會預先配置4GB或8GB的記憶體。若是採購4GB版本,未來有需要時,可以自行擴充記憶體至8GB,但若安裝2條記億體做雙通道時,則須使用同樣容量的記憶體模組。此時可將TS-453A主機的外蓋拆下來,然後進行記憶體升級的動作。先將後面的主機殼外蓋的3顆螺絲轉開,然後將外蓋拿起,在主機的左側就可以看到兩組SO-DIMM了,其上面會有2組DDR3L 1600 2GB的記憶體,只要小心翼翼將SO-DIMM取走,再將新的4GB DDR3L記憶體卡進SO-DIMM插槽,最後將外蓋蓋回、螺絲鎖上,即可完成記憶體升級。

透過螺絲起子,將主機外蓋的3顆螺絲轉開,即可將外蓋取出


主機左側的主機板上可以看到兩組SO-DIMM插槽與記憶體,並有保護膜保護著


取下內建之兩組SO-DIMM記憶體,並換上新的記憶體即可。圖為創見之DDR3L 1600 SO-DIMM 2GB,採用Samsung原廠顆粒


接下來看看TS-453A的內部構造,由於拆卸不易,且會失去保固,因此以下僅供讀者參考。

此為主機右側部份,可看到主機後面上方有音效模組(負責KTV與音源輸出),下方有風扇,其前方有SATA控制卡,而左側則為系統主機板


此為音效子卡(QX93),支援2組動圈式麥克風與LINE-OUT輸出。可看到其Realtek ALC262晶片


此外SATA埠控制卡(QX67),可看到共有4組SATA埠,以及控制卡上面的2顆Marvell 88SE9215-NAA2晶片


將主機背後的外殼拆下,可看到超大的12cm散熱風扇


將前方面板取下後,可看到上面的LED/按鈕與LED控制子板(QV64)

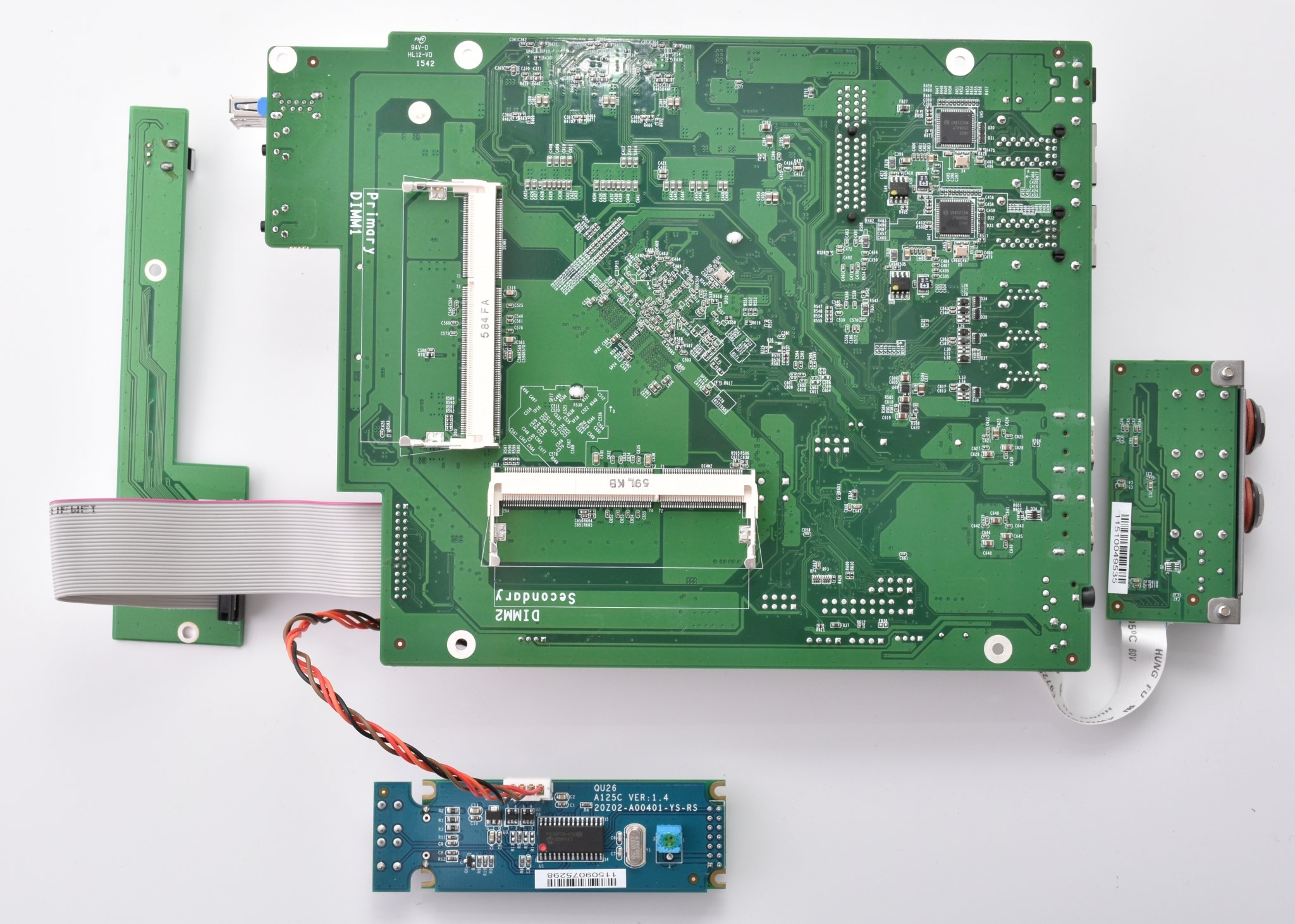

將主機板拆下後,這是系統主機板(QX85)的正面,可看到各式元件


這是系統主機板(QX85)的反面,可明顯看到記憶體插槽與各式元件


在系統主機板正面左下角,可看到Apacer的USB DOM,主要存放開機韌體碼


翻到背面來看,是採用USB 2.0介面,主控器為Apacer UCP333CLFG,這是一款512MB SLC的USB DOM,具備31MB/s、15MB/s的循序讀寫速度


將散熱片取下,可以看到Intel Celeron N3150 四核心處理器,時脈為1.6~2.08GHz


開機囉!可以直接輸出至電視或電腦螢幕

首次開機時,可以下載QNAP Qfinder Pro App來尋找TS-453A NAS在區域網路的IP位置,透過手機或電腦連線至NAS,然後進入瀏覽器輸入該NAS的IP位置,即可進入QNAP QTS的首次設定精靈。首先選擇該NAS的角色,是家用或商用。下面的介紹以家用為主,系統會自動安裝家用的多媒體應用程式,像是Music Station(數位音樂庫)、Video Station(影音劇院)、Photo Station(照片時光屋)等等,以及其他QNAP推薦之好用的應用程式。建議都安裝起來,事後若用不著也可以移除掉。

按照首次設定畫面,將NAS名稱、帳號密碼、時間日期、網路選項(自動取得IP或固定IP)、要安裝的服務(如Windows/Mac/Linux的檔案系統服務,額外的iTunes Server、DLNA多媒體伺服器、下載伺服器等等),並選擇硬碟組態,把所有硬碟完整配置到硬碟區,最後再選擇RAID類型、快照保留區,是否加密等等,即可完成首次設定。接著就等NAS將硬碟格式化,此時等待時間會比較久。大約10分鐘左右,即可格式化完成。接下來就可以繼續使用瀏覽器進入QTS豐富的首頁登入畫面了!此外,若要使用本地顯示(Local Display)功能,只要接上HDMI線連到電視機。該NAS即可搖身一變成為HTPC (客廳之家庭劇院電腦)。

開機囉!QNAP TS-453A擺在電視旁邊當成HTPC也不錯,可以透過HDMI線來連接電視,以進行各式娛樂。首次開機時,畫面會提醒記得安裝HD Station App,以便進行各式QvPC技術的相關應用


首次透過瀏覽器連至QNAP NAS時,就會出會安裝導引的畫面,此時可以選擇該NAS的角色,為家用或商用。以下選擇家用來做示範


首次設定到最後時,在格式化之前還會做最後提醒,若OK就按確認繼續


接著就會進行硬碟格式化,所需時間依硬碟大小決定,大約10分鐘之後即可完成,並出現如圖的畫面


QTS 4.2 + Ubuntu 雙作業系統架構

格式化完成後,接下來只要透過瀏覽器進入NAS的管理頁面,也就是進入QTS使用介面,來進行NAS的各種設定與管理。當然也可以安裝各式App,來做各種不同的應用。您也可以透過HDMI連接線,將NAS與電視/電腦螢幕連接起來,即可讓NAS當成桌上型電腦般,來進行各種延伸的應用,功能非常強大!

QTS:這是QTS 4.2的主要畫面,採用類似Windows的操作方式,讓使用者能夠馬上就手


Ubuntu:這是Ubuntu 14.04 LTS的畫面,提供Linux的完整使用體驗,並可透過瀏覽器來進行遠端桌面控制


由於TS-453A主打QTS + Ubuntu 雙作業系統架構,再搭配其強大的虛擬化技術,讓該NAS可以分割出多台虛擬電腦,並支援HDMI螢幕與USB鍵盤滑鼠.此QvPC (QNAP virtual PC)技術,可同時讓多人透過遠端桌面方式來進行操作,讓一台NAS身兼網路儲存、虛擬電腦主機、家庭劇院電腦等多種用途。先介紹其QTS系統部份,主要是以HTML5 所寫成,搭配各式HTML5 App,讓使用者可以透過瀏覽器來操作,QTS採用類似Windows的GUI介面,方便使用者進行各種NAS的控制與管理。至於Ubuntu部份,則是TS-453A的另一項武器,讓該NAS可以額外執行一套Ubuntu系統,來進行各種物聯網應用、辦公室應用、遊戲等等。

以下先來看看QNAP TS-453A的QTS + Linux 的雙作業系統架構圖。

QTS + Linux 雙作業系統的架構圖


開機時,QTS服務管理程式完全載入,接著即可載入Linux的核心。其QTS部份負責後台的各式資源管理、控制、分配,當然包括App Center的各式App安裝、移除、執行等等,以及KVM Hypervisor的虛擬機管理、執行等等。至於Linux端,則變成前台,可執行Ubuntu的各種應用程式,亦可成為IoT資料採集中心,把NAS當成IoT Gateway讓IoT裝置所採集到的原始資料,直接傳送到NAS上做集中處理。此外,QTS和Ubuntu,甚至其延伸出來的虛擬機,都使用共用儲存底層,因此所有影音、文件檔案,都可以同時在磁碟儲存區找到,並做跨系統之間的資源存取運用。

由於NAS功能越來越強大,除了主機上面提供簡易的LED顯示幕之外,現今許多QNAP NAS都紛紛提供所謂的Local Display(本地顯示)功能,亦即透過主機上的HDMI輸出功能,讓NAS可以當作簡易電腦來使用,而TS-453A也不例外,機身提供了兩組HDMI埠,可以輸出到2K或4K的電視或PC螢幕,甚至連接兩個螢幕時還可以做多螢幕的控制。將大家熟悉的Linux或Windows 虛擬機操作介面顯示出來,搭配專屬的HD Station使用環境、Linux Station使用環境,讓NAS的應用更加廣泛。因為本NAS功能非常強大,以下擷取並介紹TS-453A主打的獨家功能。

1. OceanKTV 歡樂伴唱,我家就是KTV:
QNAP TS-453A的主打特色之一,就是OceanKTV,讓NAS也可以搖身一變成為KTV伴唱機,只要接上動圈式麥克風(若搭配擴大機效果更好),再加上自己準備好KTV伴唱影片,即可在家裡高歌一曲。其OceanKTV的使用方式與步驟,簡述如下:

1. 先安裝好HD Station的App,並在HD Station的App Center中,將OceanKTV應用程式(QPKG)安裝上去。
2. 準備好各式KTV伴唱帶或影片,若沒有的話,可以透過HappyGet2應用程式從YouTube來下載一些網友分享出來的創作。
3. 將這些伴唱帶或影片檔,依照OceanKTV的命名法則,重新命名,接著將檔案複製到NAS裡面的OceanKTV資料夾內。
4. 啟動HD Station,並在電視上執行OceanKTV Player的播放端App,此時電視畫面會出現載入中,表示正在等待使用者點播歌曲
5. 此時透過其他手機或電腦,進入QTS,點選OceanKTV Console的主控端App,即可進入點播畫面,該點播介面的操作畫面跟一般KTV很像,亦可透過專屬的KTV遙控器來點播
6. 連接好麥克風,打開開關(若有擴大機更好),即可開始歡唱囉!

在QTS的控制台設定好HD Station,並在HD Station套件中,將OceanKTV的App安裝上去


在QTS環境執行OceanKTV Console,即可進入KTV的主畫面


要讓KTV歌曲好管理,建議將KTV伴唱帶依照幫助中心的說明來重新命名


若手上沒有KTV歌曲,那麼就先安裝QTS下的HappyGet2吧!首次安裝好時,若是使用Chrome瀏覽器,則會進入Chrome的線上應用程式商店,下載HappyGet 2 for QTS 4擴充功能

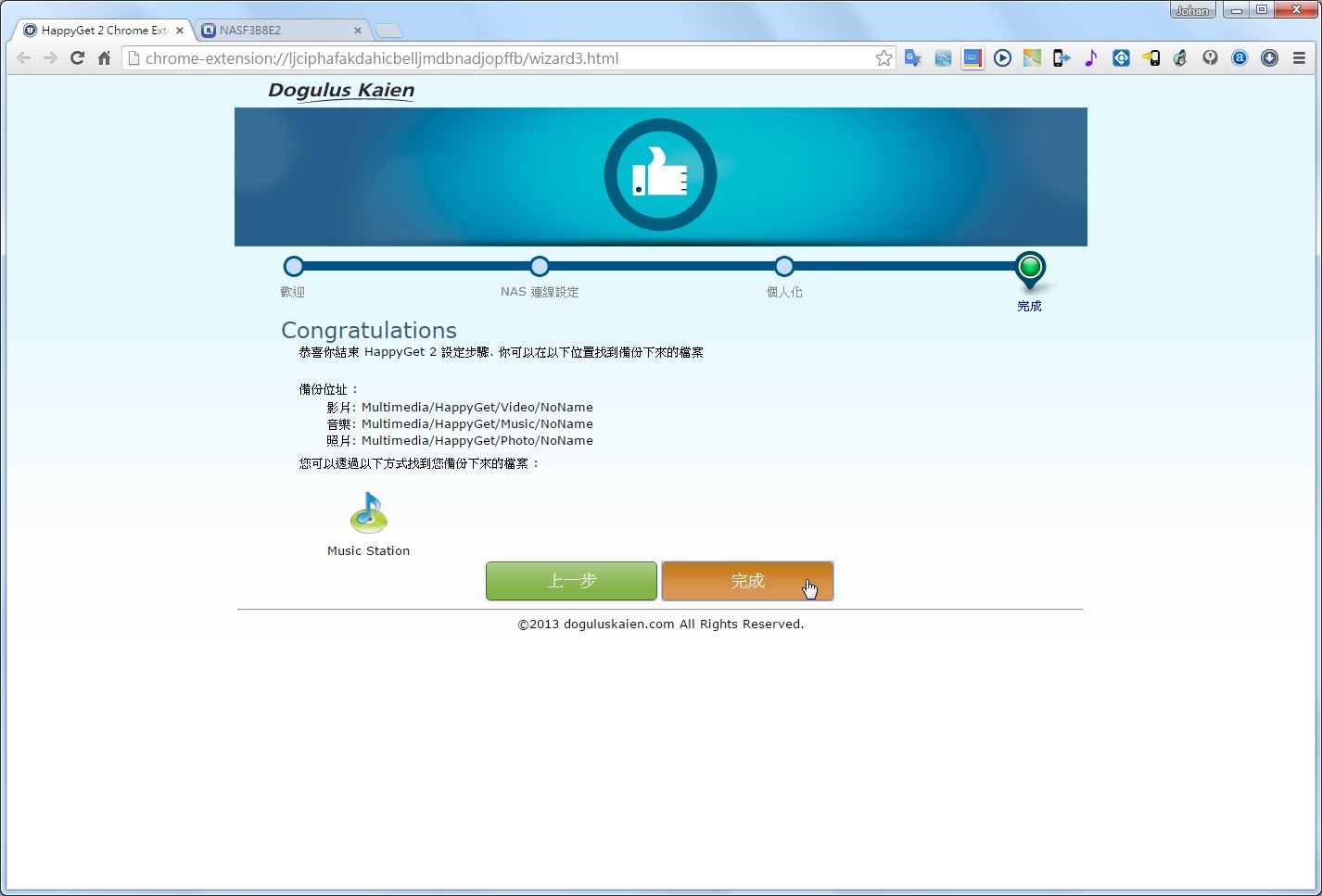

接著是首次設定精靈,將連線設定、儲存的資料夾設定好之後,即可完成HappyGet2的設定與安裝


設定完成之後,以後在YouTube網站就可以在訂閱鈕的旁邊看到一個「取得影片」的按鈕。此時,只要在YouTube以「KTV伴奏」去搜尋網友所提供的各種伴唱影片資源,就會列出一堆。您可以點選有興趣的歌曲,來事先在電腦上播放效果如何


在許多網友的KTV創作中,可能由於因為版權因素,因此大多歌曲的畫面可能只有一張靜態的宣傳照或者解析度較低的影片,而音樂部份也可能是網友自行創作的,跟你在KTV所唱的音樂可能不太一樣,但其實影響不大。若您覺得不介意的話,即可按「取得影片」鈕,來將該歌曲透過HappyGet2來依照佇列方式一一下載至NAS裡面,你可以再繼續找下一首歌,繼續點選「取得影片」以交給HappyGet 2來背景下載(圖片中的歌曲影片:皆取自於YouTube的網友分享創作)


由於有些KTV伴唱帶是有版權的,分享者只允許在YouTube線上觀看,因此許多可能無法下載。你可以透過HappyGet 2的控制畫面,來觀看下載任務與下載狀況,打-者代表無法下載,打v者代表下載成功 (圖片中的歌曲影片:皆取自於YouTube的網友分享創作)

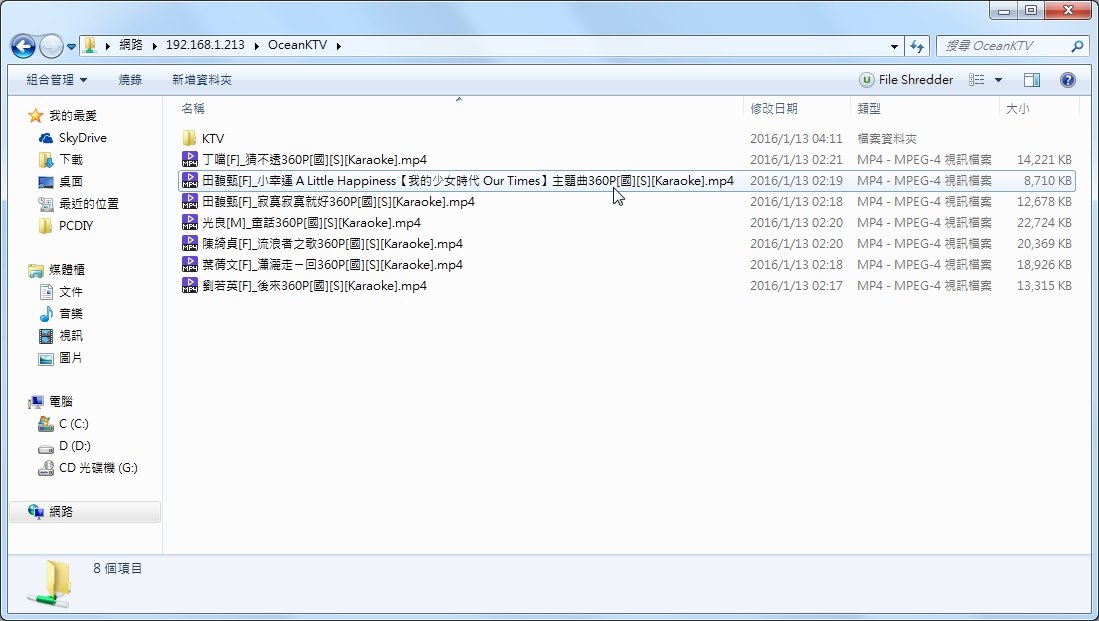

依照上述的命名法則,一一更名後並存放至NAS的OceanKTV資料夾後,進入QTS的OceanKTV Console之後,即可幫你自動分類好 (圖片中的歌曲影片:皆取自於YouTube的網友分享創作)


打開電視,並透過遙控器或連接至NAS的USB滑鼠來執行HD Station上面的OceanKTV Player App,然後點選「歡唱包廂」即可,接著會「載入中,請稍後」,表示正在等你透過OceanKTV Console來點播歌曲


進入QTS的OceanKTV Console App之後,即可進行各種歌曲的點播,可依照歌手名字、筆劃、性別等,來搜尋出想唱的KTV歌曲,並加入點歌本。然後按預覽、點播、插播、加入歌本、編輯(等同更名的意義) (圖片中的歌曲影片:皆取自於YouTube的網友分享創作)


從OceanKTV Console裡面點播好的歌曲,OceanKTV Player就會馬上播放,此時你和好友們就可以拿起麥克風開始歡唱了,此時其他人可以繼續在OceanKTV Console裡面做控制,包含插播、調整麥克風音量、音樂音量、升降Key、導唱、重唱、切歌、調整迴音,甚至製造鼓掌聲或噓聲等音效(圖片中的歌曲影片:皆取自於YouTube的網友分享創作)


不管您的KTV音樂伴唱帶是從哪而來,由於KTV伴唱帶/影片的來源不同,有些是含有人聲的,有些是純音樂伴奏,為了讓歌曲的導唱功能可以正常開閉,建議將KTV伴唱帶/影片的檔名按照幫助中心的說明來重新命名,雖然一開始會比較累,但這有利於未來點播歌曲時的方便性,以及好辨認。至於KTV歌曲的命名規則,則是:歌手名[性別]_歌名[語言][人聲聲道][Karaoke].副檔名。也就是說,OceanKTV會透過檔名,來自動將該歌曲自動分門別類,以便讓未來在點播時,能夠快速找到歌手名字、性別、歌名等等,且在伴唱中,也能順利切換成原唱(導唱)或無人聲(純音樂)的模式,以完整模擬整個KTV的環境!

2. Linux Station提供完整桌機使用體驗,我家的NAS也是多媒體娛樂電腦:
QNAP TS-453A的最大特色之一,就是具備強大的本地顯示(Local Display)功能,可以讓其HD Station (HybridDesk Station)或Linux Station的使用介面輸出到電視,就像一般的電腦一樣。以Linux Station為例,目前QNAP提供Ubuntu的套件(未來還會提供Fedora與Debian等套件)的下載、安裝,讓你的TS-453A搖身一變,成為一台裝有Ubuntu作業系統的電腦,就像多了一台電腦一樣,可以執行Libre Office來開啟辦公室文件、開啟Firefox來瀏覽完整的網頁、開發Linux相關的應用程式,或者執行各種科學、研究、教育、遊戲等各種應用軟體。

在操控時,可以透過本地端的2組HDMI埠來連至1~2台螢幕,透過本地端的USB鍵盤與滑鼠來經由本地控制。當連接兩部螢幕時,還可以設定鏡像(Mirror)或延伸模式,讓桌面空間更廣泛。若沒有多餘的螢幕,您可以透過遠端桌面(Remote Desktop)的方式,讓別台電腦能連至該電腦來進行操控。您可以透過多種遠端桌面的客戶端程式來連。包含從QTS的瀏覽器提供網址,直接用瀏覽器的HTML5來連,或透過VNC軟體來連。可以傳送螢幕畫面,但聲音無法傳送!

先到App Center下載Linux Station App (此時HD Station應該也會預先裝好)


安裝好之後,開啟HybridDesk Station(混合桌面工作站),確認一下Linux Station是否被啟用 (由於HD Station和Linux Station只能擇一開啟,因此只要其中一個開啟後,另一個必然會被關閉)

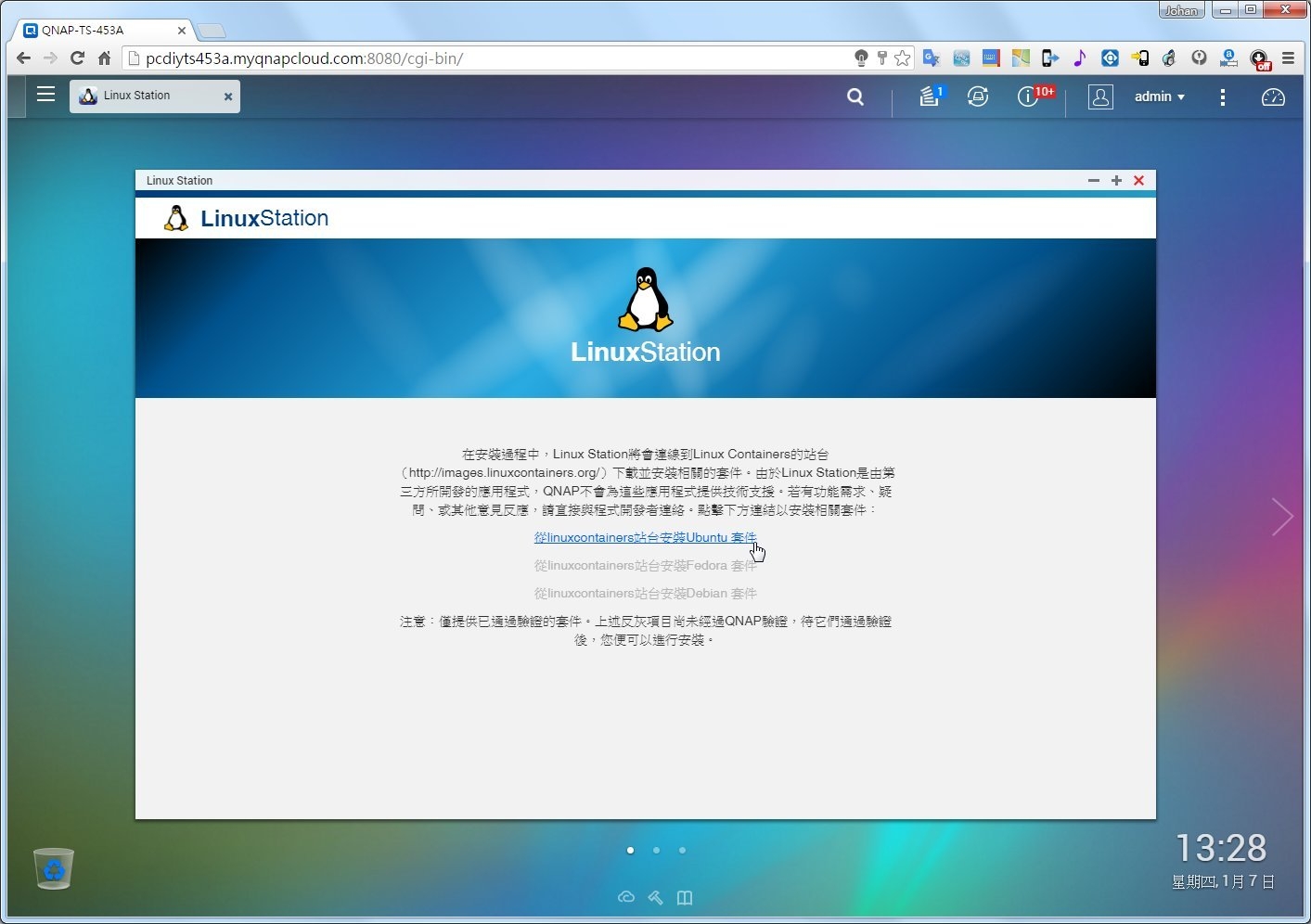

首次執行Linux Station時,會出現設定畫面,此時會提醒你從網路下載並安裝Ubuntu作業系統 (畫面上預留了未來能夠另選擇安裝Fedora或Debian的選項)

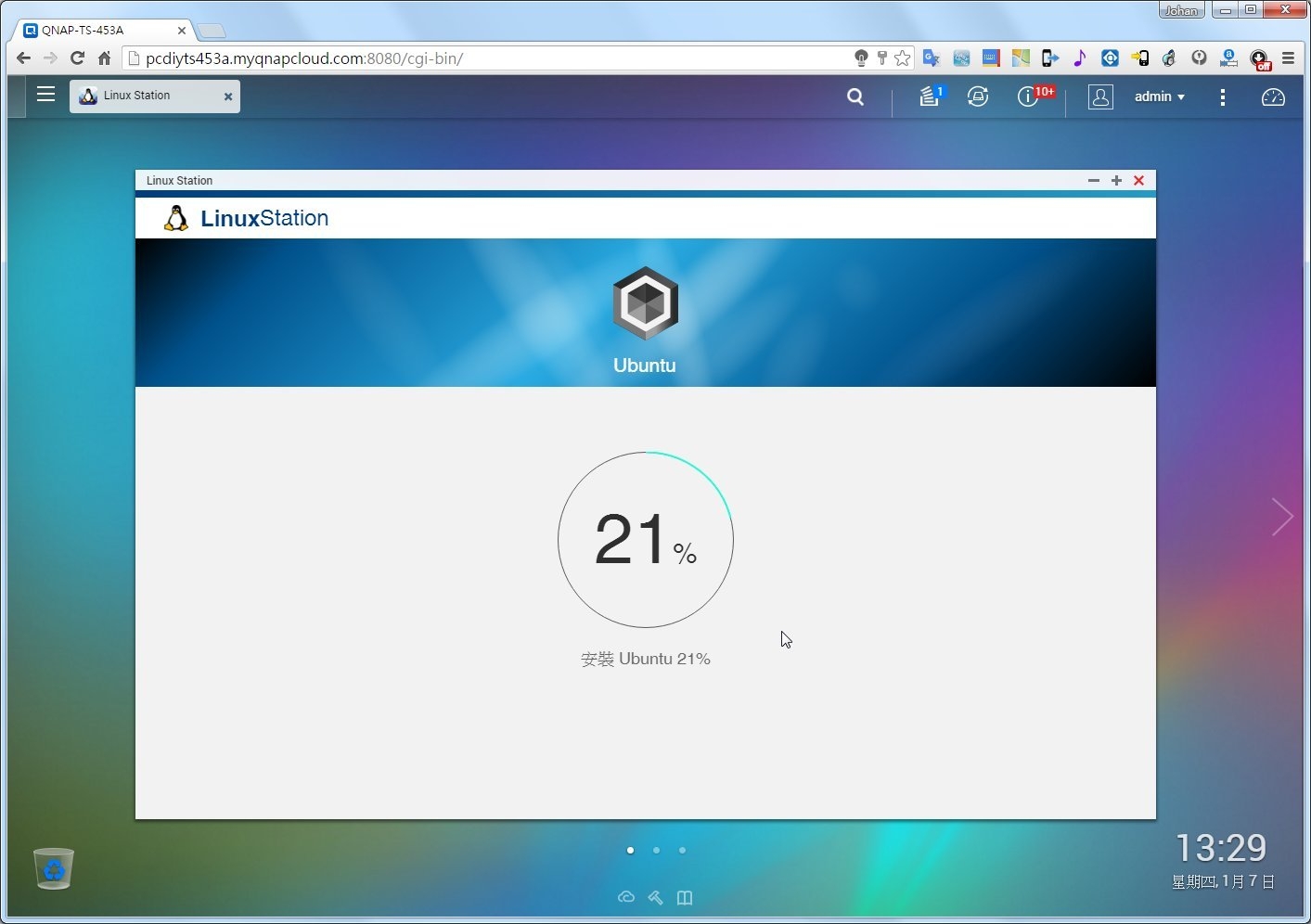

接著就等Ubuntu系統下載並安裝完成


安裝好之後,開啟Linux Station,就可以使用Ubuntu了。此時可以調整輸出解析度、音源輸出,以及遠端連線方式


使用本地輸出(電視),直接用USB滑鼠鍵盤,來控制Ubuntu的畫面


透過其他電腦瀏覽器,開啟HTML5遠端桌面方式,來控制Ubuntu的畫面


透過VNC軟體(UltraVNC),開啟遠端桌面方式,來控制Ubuntu的畫面


使用體驗跟真正桌機沒兩樣,同樣可以下載App,也可以擷圖(本畫面為本地顯示端的擷圖畫面)


若連接雙螢幕時,亦可設定成鏡射或延伸模式 (此為鏡射模式)


Linux Station可完整呈現出Ubuntu的使用體驗。再來看看HD (HybridDesk) Station的畫面吧!先執行HybridDesk Station,然後將HD Station啟用 (此時Linux Station就會關閉)


HD Station的主畫面採用5x3的Icon設計,並可上下捲頁,將操作畫面簡化,可支援遙控器操作


HD Station可設定成雙螢幕輸出,第二螢幕可設定成同步顯示(鏡射)模式,或者延伸模式(此為同步顯示)

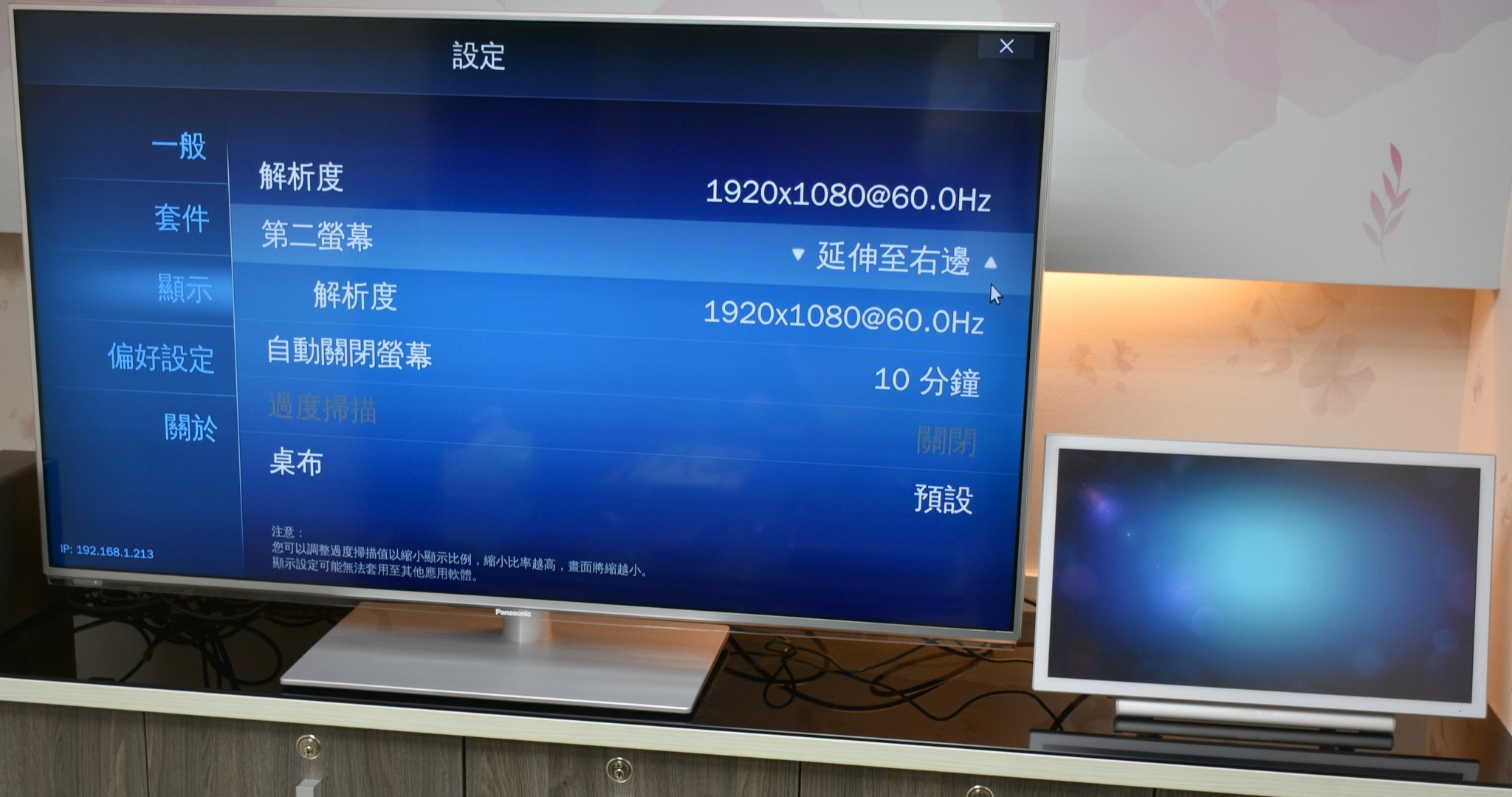

HD Station第二螢幕設定延伸至左邊或右邊,此時右邊的第二螢幕可以看到延伸畫面


HD Station開啟雙螢幕延伸模式之後,可以善用多螢幕的優勢,來做多工用途。例如此圖為第一螢幕顯示主畫面的Icon,第二螢幕顯示正在檢視本地端正在執行中的Windows 7虛擬機


當然有雙螢幕時,OceanKTV Player(左)和OceanKTV Console(右)就可以各別在兩個螢幕上呈現出來,並直接用USB滑鼠、鍵盤來點播歌曲,不用透過其他裝置來控制了!(圖片中的歌曲影片:皆取自於YouTube的網友分享創作)


3. Qsirch 提供快速檔案搜尋,我家的NAS也是圖書館或檔案室:
Qsirch 酷先生,是一套NAS專用搜尋引擎,可以快速找到NAS裡面的檔案資料,讓你不用透過File Station檔案總管來找半天,尤其要在動輒幾TB容量的NAS中,尋找到自己要的確切檔案,那真可說是大海撈針。若透過Qsirch的快速搜尋引擎,即可馬上找到您所要的檔案。

此外,Qsirch的優勢在於,其用起來就像Google的搜尋引擎那樣方便,且是近乎即時搜尋、速度超快,加上可以全文搜尋,所有遁藏在檔案中的各式文字字串,都能無所遁形,讓你找出來。因此當你若你記得某份文件裡面的關鍵字,但不曉得放到哪裡去了,這時就可以請出Qsirch來幫你快速找到,增加工作效率。

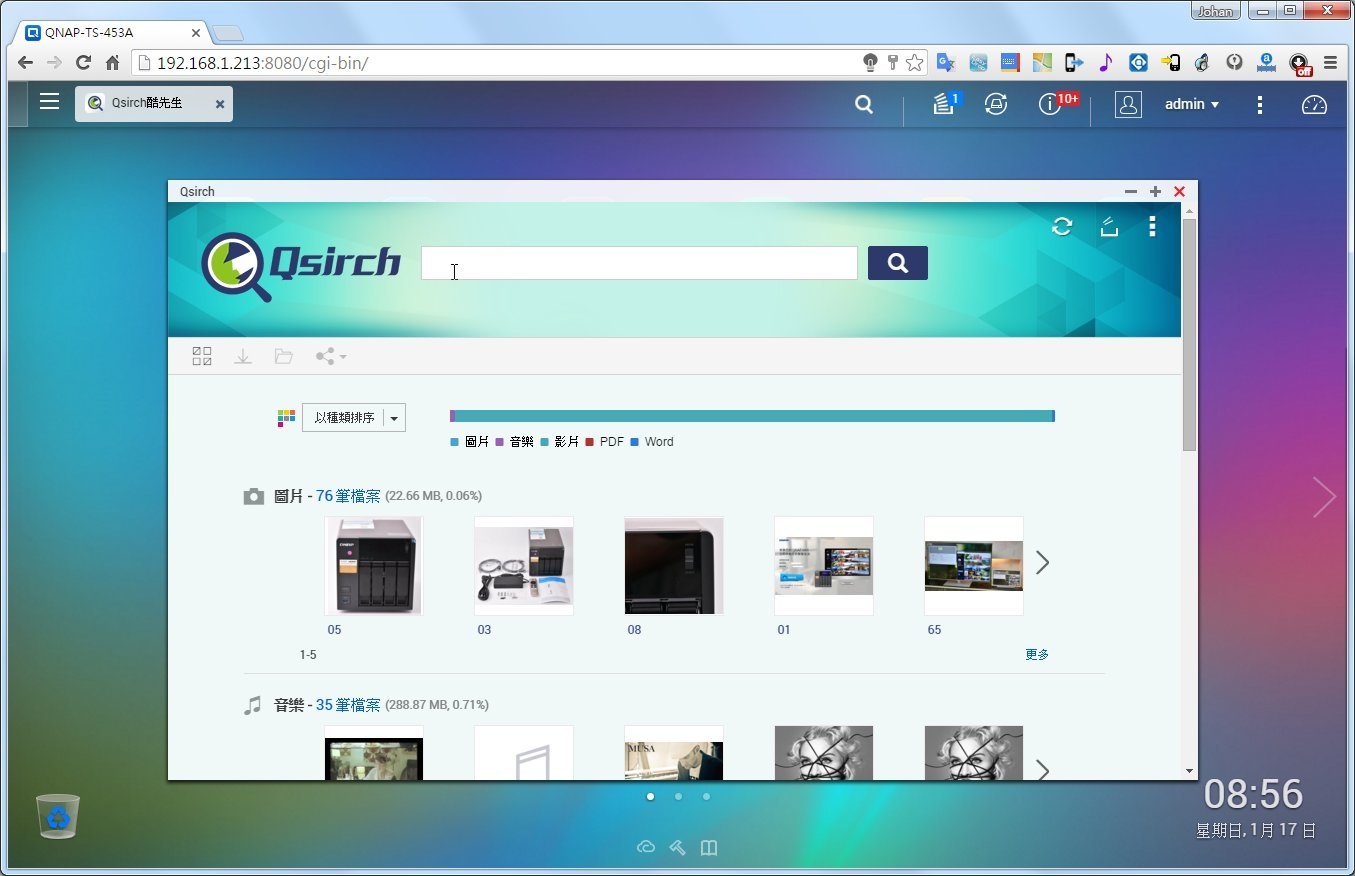

安裝Qsirch之後,首次執行時,會出現索引中,表示正在將硬碟裡面的檔案進行索引,以便增加後續的搜尋速度


Qsirch在背景進行索引的同時,其主畫面下方會出現一些檔案資料與文件預覽,可支援搜尋的文件種類,包括圖片、音樂、影片、PDF,以及Microsoft Office文件(Word、Excel、PowerPoint),此時在上面的框框輸入想要搜尋的文件


例如輸入qnap,即可在非常短的時間內,翻遍整個NAS裡面的資料,並挖掘出所有qnap相關的檔案,並以類似Google搜尋的畫面呈現出來,可以設定成圖像檢視或條列檢視,並可依照關聯性、名稱、大小、修改日期來進行排序。找到的檔案,可以透過File Station來開啟或進行管理

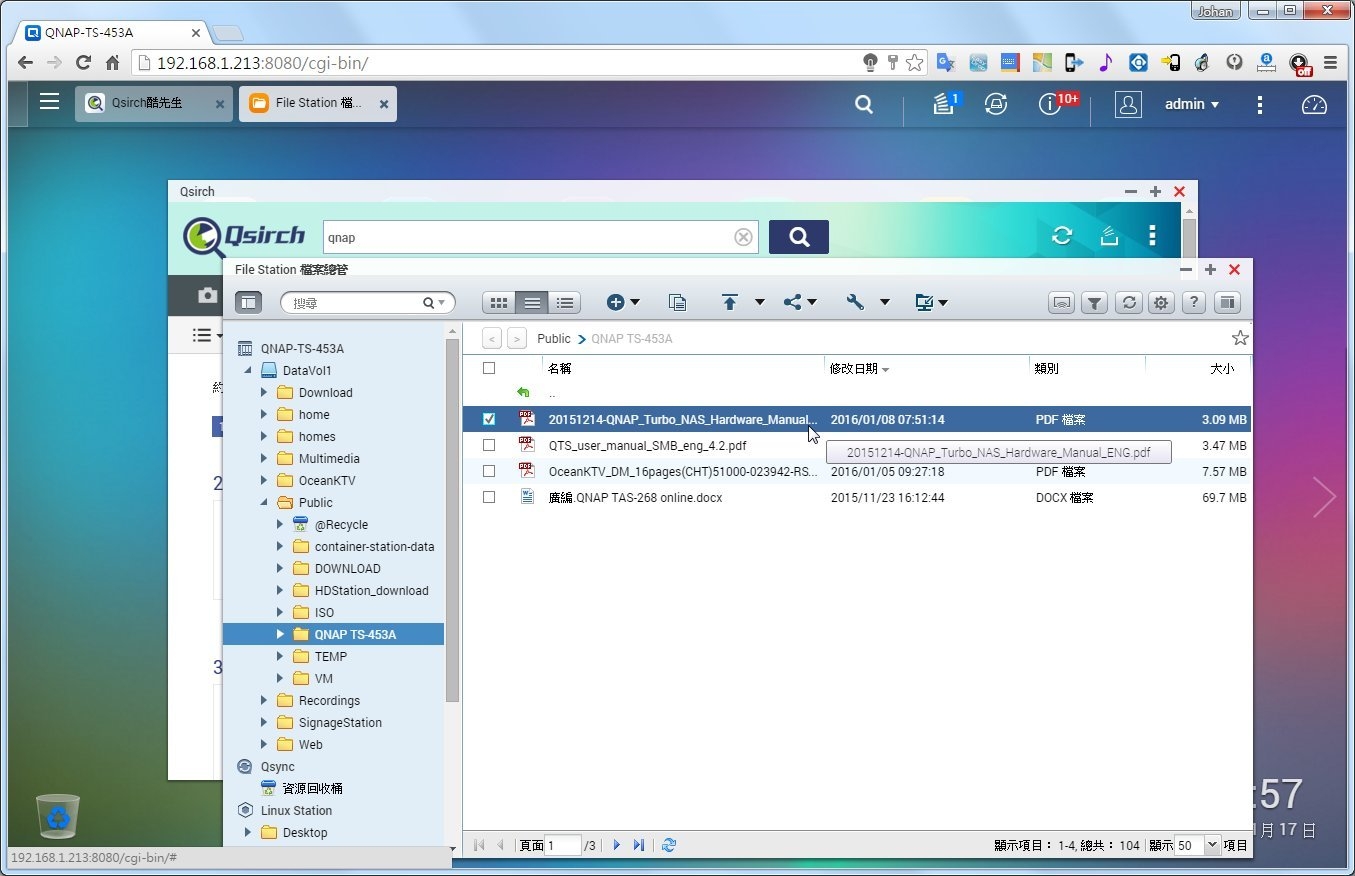

點選檔案之後,即可開啟File Station,並切換到該檔案所屬的資料夾內,讓你可以馬上開啟該檔案,或複製檔案


若有一些資料夾不希望被索引到,可以在設定中,將該資料夾排除。由於Qsirch會透過Google Analytics來統計並改善瀏覽品質,若您希望NAS裡面的隱私透漏出去,即可將該選項關閉


4. 影音線上即時轉檔,4K畫質超清晰線上看,我家也是超高清電影院:
當今人們追求2K (Full HD)的影音畫質,已算是最低底線了,近年來4K電視和顯示器紛紛上市,不少影音發燒友更開始追求4K的超高畫質,推使4K影音有越來越流行的趨勢,然由於4K影音的檔案容量大、視訊解碼所需要的系統需求也越高。因此,想要一部4K的電視機或電腦螢幕播放一部4K的影音,必須得連上一部效能高的電腦,才能符合4K即時影音解碼的效能需求。

不過QNAP TS-453A採用四核心Intel®處理器,並具備硬體視訊解碼器,能夠將4K H.264影音資料做「即時轉檔」(Online transcoding),讓多個客戶端裝置不需要對視訊進行處理,只要即時接收串流並播放即可。目前支援DLNA的媒體播放機、電視、遊戲機(Xbox One、PS4)電腦、軟體(如Windows Media Player),都可以透過這個協定來播放NAS裡面的影音串流。當然,除了即時轉檔外,要離線轉檔(Offline transcoding)也是可行的,以做為下次播放時能夠直接傳輸,而不需要每次播放就轉檔一次。

透過DLNA協定,讓各種播放器都能夠即時播放高達4K畫質的影音,圖為採用Video Station來列出影片的畫面,點選了一支4K影片,並準備以原始畫質來播放


畫面右下角出現「即時轉檔中」的訊息,表示正在以4K即時轉檔的方式來進行4K串流播放


實際以Windows Media Player播放4K影音串流,畫面非常流(右下角OSD有顯示目前為3840x2160模式)

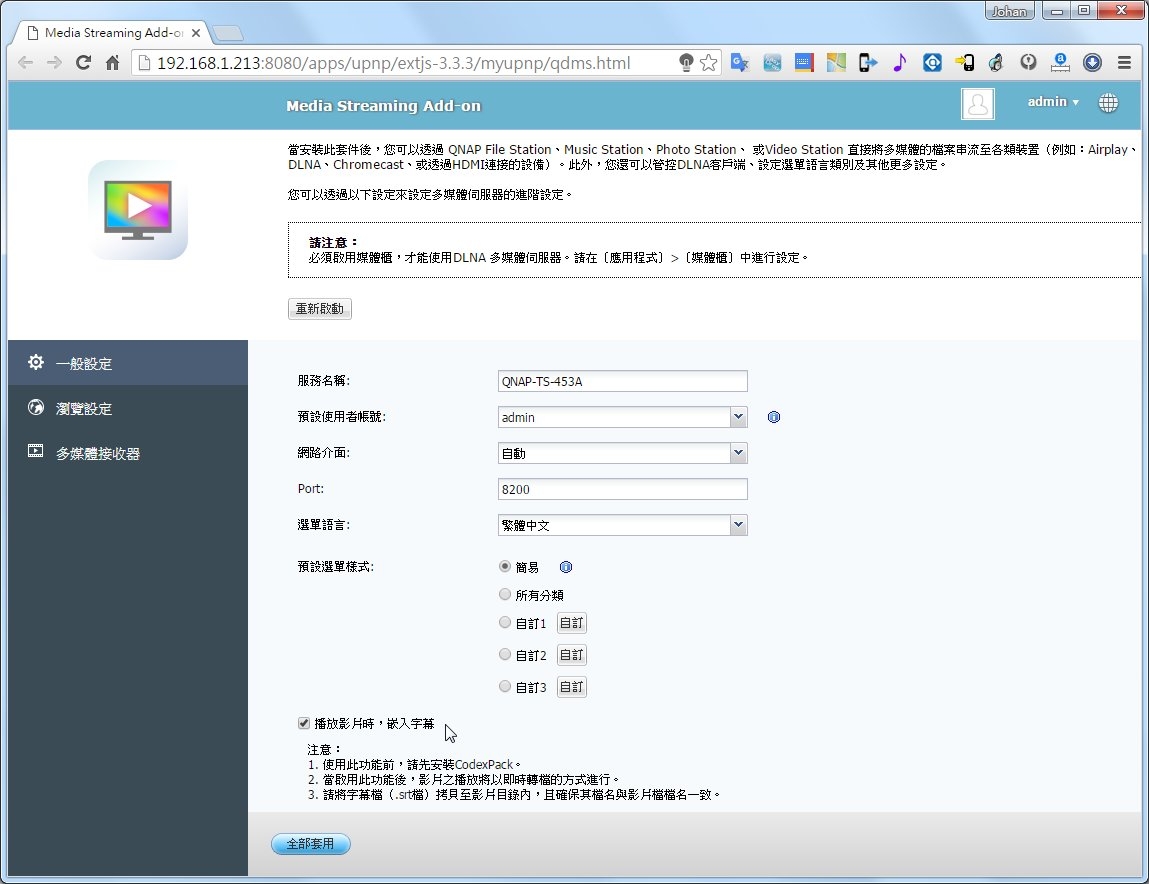

在QTS的Media Streaming Add-on應用程式中,可設定各種選單樣式、並可指定播放影片時嵌入字幕


5. 輕量級虛擬機:Container Station,同時開啟多項網路應用:
由於處理器效能的精進,賦予新一代的NAS具備足夠的效能,讓使用者能夠發揮各種虛擬技術的應用。在虛擬化技術中,也從較耗系統資源的Virtualization Station(虛擬機工作站),開始移到耗費較少系統資源的Container Station (軟體容器工作站)。TS-453A便同時具備這些虛擬化技術。讓你的NAS可以安裝其他作業系統或應用程式,並獨立於主系統之外,這樣可以同時執行更多應用服務,將NAS的應用發揮到最大化。

有關於Virtualization Station與Container Station這兩種虛擬化技術。前者能做到就像真正的電腦一樣,可以安裝Windows、Linux、Unix,甚至Android-x86等作業系統,搭配HTML5/VNC (只有畫面)或SPICE (有畫面/有聲音)等遠端桌面客戶端程式,讓用戶可以遠端操作在NAS上面執行的虛擬機器,亦可同時支援多人、多虛擬機的使用,只要硬碟空間夠、記憶體足夠即可。

至於後者,則是以軟體容器架構來設計,透過輕量化的模擬技術,來降低系統負荷。以LXC (LinuX Container)技術而言,可以做到完整的Linux作業系統虛擬化。讓使用者能夠以LXC來執行其他Linux-based的OS。至於Docker技術,則是以檔案虛擬化為主,透過映像檔的方式,將單一應用放入該容器,使該應用可以快速部署到其他平台或機器上,不需要重新安裝。以下就是兩大虛擬技術的比較。

虛擬機和軟體容器的虛擬技術比較


至於Container虛擬化技術,主要可以分成LXC與Docker兩類,以下是這兩種輕量虛擬化技術的比較。



QNAP的全方位混合虛擬技術,讓你想怎麼玩VM,就怎麼玩VM

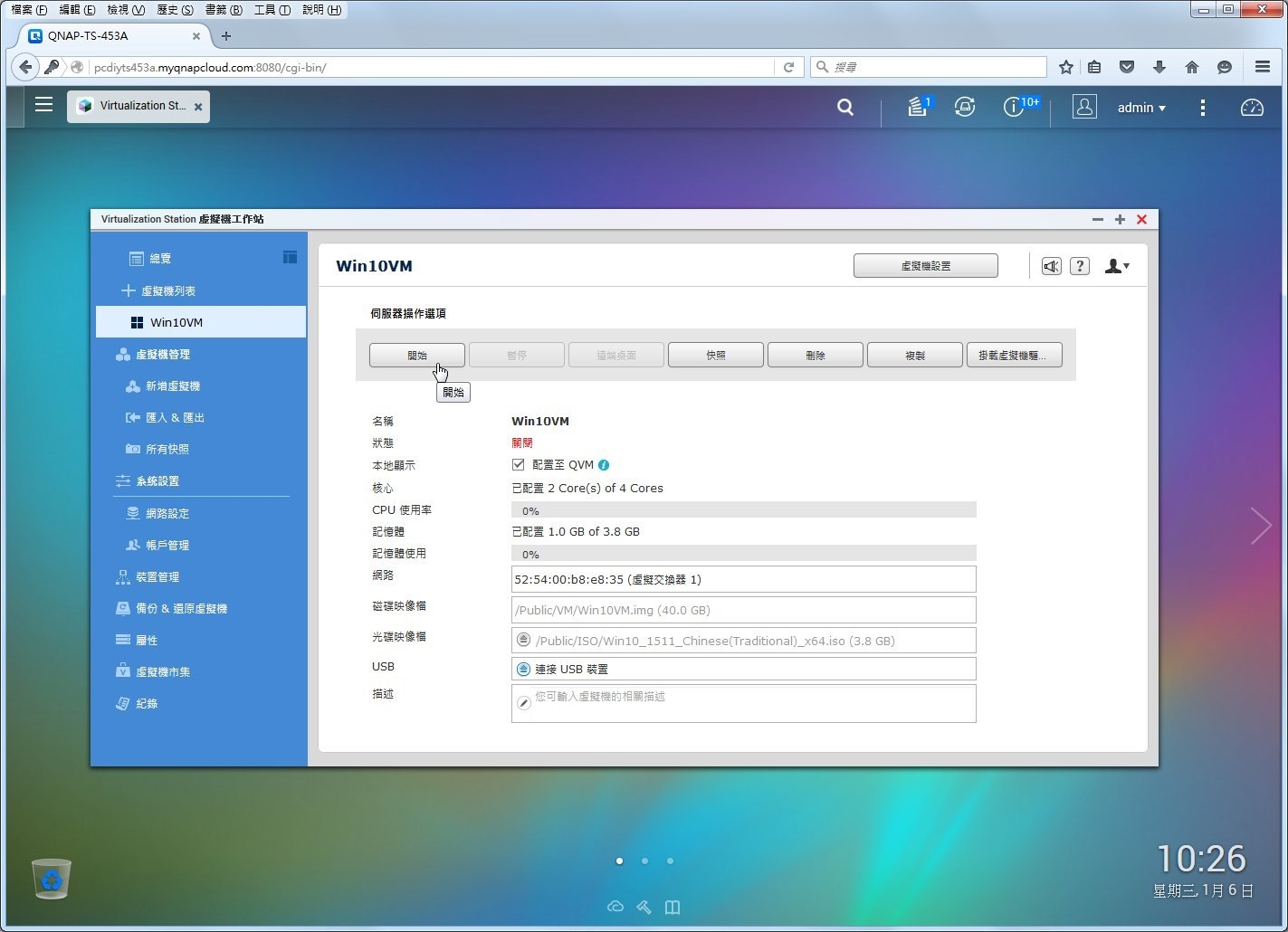

Virtualization Station可以分割出CPU、記憶體、硬碟等系統資源,使其虛擬化,以安裝各式作業系統,圖為安裝Windows 10,並配置至QVM,使其除了可以利用HTML5或VNC以遠端桌面連至該虛擬機之外,亦可使用SPICE來連線(可傳聲音)


以瀏覽器提供至HTML5遠端桌面功能,連至該Windows 10虛擬機的畫面。由於VM吃系統資源多,因此若您選購的是4GB的機種,最多建議只執行1台VM (如Windows 7),或2台輕量級OS的VM (如Windows 95、Android等)


打開Container Station的App之後,首次需要設定存放映像檔與容器的預設目錄


接著可以從官方建議的LXC或Docker頁面,來下載對應的容器 (以minecraft server的Docker為例)


接著調整名稱、命令,並配置CPU資源限制與記憶體上限 (已不像VM那樣是配置vCPU或固定Memory)


在總覽畫面中,可看到同時執行兩個Container時的CPU、RAM佔用的系統資源,類似應用程式佔用系統多少資源的標示方式


執行時Docker輕量化模擬後,可開啟其主控台(左上)來檢視系統訊息或輸入指令,畫面右下角則是minecraft client端有從LAN找到該server,可以隨時進入遊戲連線


這是啟動LXC輕量模擬技術後,同樣可以進入系統主控台來觀看狀況(右上),至於客端則是完整的Linux使用體驗(左下)

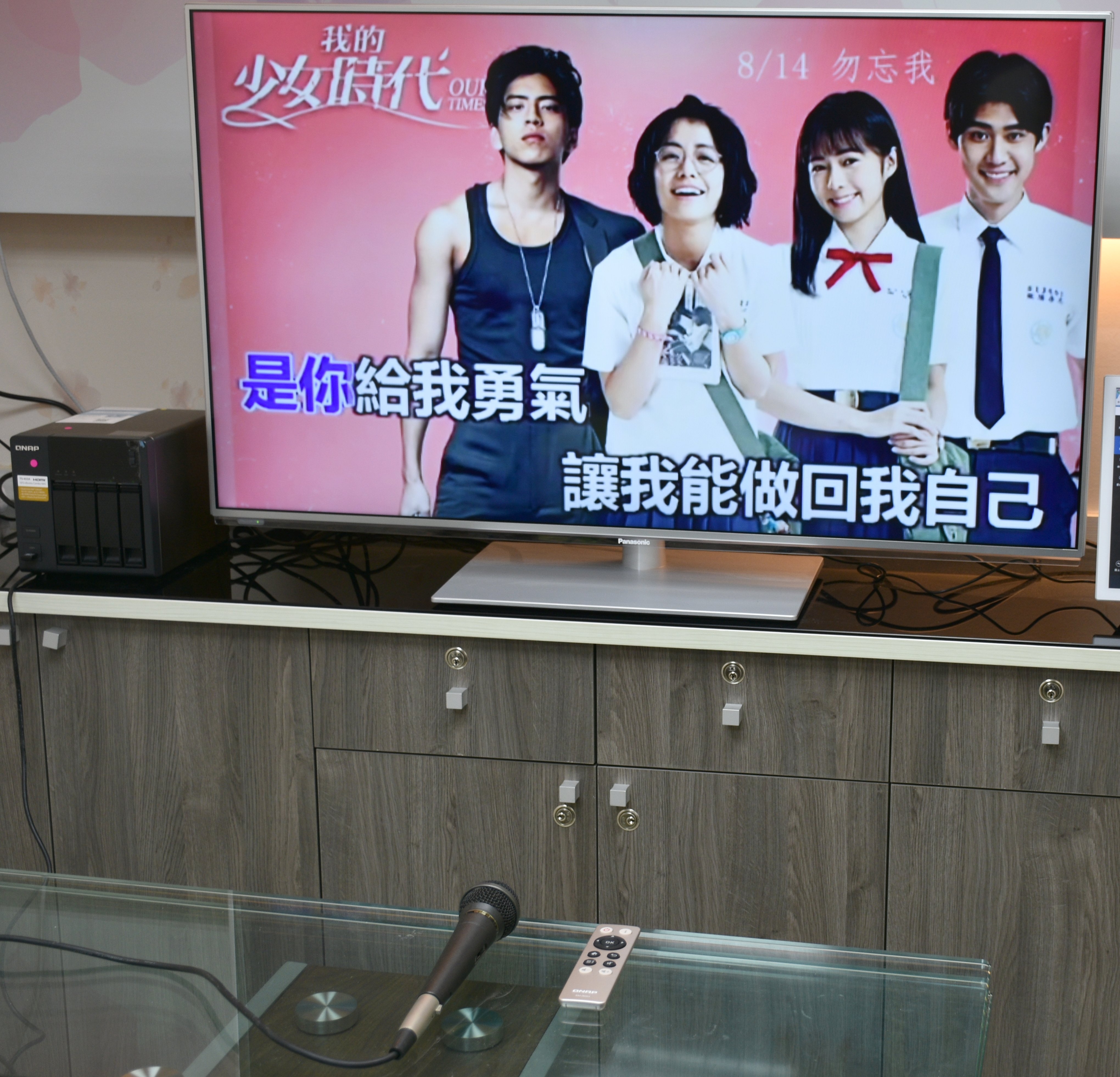

QNAP TS-453A放在電視旁也不會突兀,賦予家裡儲存需求、管理需求、娛樂需求,可是當今現代人必備產品之一。(圖片中的歌曲影片:皆取自於YouTube的網友分享創作)


市場行情

QNAP TS-453A,目前台北光華商場已經都有販售,PCHome 24h購物報價:18,999元。

QNAP TS-453A,PCHome 24h購物報價:18,999元


既是NAS又能K歌的娛樂儲存總機!

QNAP TS-453A,提供獨家的OceanKTV功能、Linux與HD Station的本地輸出與控制介面、Qsirch快速搜尋引擎技術、4K硬體解碼使4K影片線上即時轉檔播放成為可能、除既有VM技術外,還提供Container的輕量化虛擬化技術,讓NAS的功能更加強大。在功能非常齊全之外,在效能方面也非常快速。在NAS效能部份,搭配4顆WD紅標NAS專用的6TB硬碟,以RAID-5架構來測試。透過FastCopy進行檔案傳輸測試,複製進/複製出的效能為107.58MB/s與105.10MB/s,效能非常優異。整體而言,QNAP TS-453A適合辦公室、SOHO族、一般居家使用,可將全公司、工作室、全家人的數位資產放在這個NAS裡,透過其QTS介面或手機App來瀏覽照片、影片、音樂,以及各式文件,將可提升公司同仁、家庭成員之間的工作效率,並增進互動關係。

廠商資訊

廠商名稱:QNAP - 威聯通科技股份有限公司
廠商電話:02-2641-2000
廠商網址: www.qnap.com
