技嘉X870E AORUS MASTER實測開箱，史上最強「16＋2＋2」共20相供電「5GbE有線網路＋Wi-Fi 7無線網路」神鷹主機板！

焦點

MainBoard 主機板 / Gaming M/B 電競主機板 / Creator M/B 創作者主機板 / HEDT 高階桌機主機板開箱

技嘉X870E AORUS MASTER實測開箱，史上最強「16＋2＋2」共20相供電「5GbE有線網路＋Wi-Fi 7無線網路」神鷹主機板！

文．圖／李佳蓉 2024-11-13 10:00:00

技嘉X870E高階主機板，它來了！這就是技嘉最新推出的「X870E AORUS MASTER」

現在，要組裝新電腦，AMD平台是絕佳的選擇。

玩家要PC DIY打造AMD主機的話，現在AMD Ryzen 9000系列處理器是不錯的選擇，預算足夠的話，還可以加碼升級具備3D V-Cache的Ryzen 9000X3D處理器。

玩家挑選主機板的話，技嘉擁有最堅強AM5腳位的主機板戰線。若要選購高階X870E主機板，要挑選「大廠品牌，系出名門，高速效能，超頻優化，用料紮實，穩定可靠」，還要擁有全覆蓋散熱設計，配備強化插槽，4組M.2 SSD擴充槽，5GbE有線網路與Wi-Fi 7無線網路，2組USB 4.0 Type-C擴充曹，PC DIY友善安裝，那很肯定的挑選「技嘉X870E AORUS MASTER」準沒錯！

「技嘉X870E AORUS MASTER」外觀顏值高，主機板外包裝盒在賣場很容易辨識

技嘉AM5高階主機板全面來襲！

這次，恰逢AMD改朝換代，主機板晶片組升級到AMD 800系列，處理器也全面升級到Zen 5架構，除了原先已經推出的Ryzen 9000系列處理器，近期也推出了3D V-Cache火力加持Ryzen 9 9800X3D，強大的遊戲性能，讓玩家趨之若鶩，甫一推出就大賣，讓整個AMD陣營士氣大振。主機板大廠技嘉科技，也在近期推出了全系列X870、X870E主機板。

目前，AMD AM5晶片組主機板，除了舊款B650、B650E、X670、X670E，以及PRO 600、PRO665之外，最新推出的則是X870、X870E

「技嘉X870E AORUS MASTER」則是用上了AMD 800系列晶片組最高階AMD X870E晶片組

技嘉這次有備而來，針對了BIOS做了最佳化，除了提供Intel XMP 3.0與AMD EXPO記憶體一鍵超頻，也支援Ryzen 5 9600X、Ryzen 7 9700X TDP to 105W加速，還提供了X3D Turbo Mode，可以把SMT關閉，並關閉一顆CCD，藉此可以加速Ryzen 9000與Ryzen 9000X3D處理器的遊戲性能，最高可以擁有高達18％的加速。並全面升級超頻功能，包括Active OC Tuner、PBO Enhancement與EXPO AI BOOST加速。這些功能，全面引進在新款AMD 800系列主機板，舊款AMD 600系列主機板也獲得升級支援。

技嘉全新BIOS擁有強大加速功能，該有的都有

PBO加速，提供有15個選項讓玩家自由操控

X3D Turbo Mode，可以提供遊戲加速

直接開啟，就能將遊戲加速

「技嘉X870E AORUS MASTER」這張主機板很帥

技嘉第一波推出的主機板，包含公布與即將推出的X870、X870E產品，總共有13張。這次，最不一樣的，則是推出了更頂級的AI TOP系列，XTREME系列被收納其中。這個系列X870E主機板，主打的是雙顯示卡，至於工作站級主機板，主打的則是四顯示卡。技嘉這次，還增加了白色ICE系列產品數量，目前已知共將推出4張X870、X870E系列白色ICE系列主機板。

這次，技嘉第一波推出了共有13張X870、X870E產品

AI TOP系列

●X870E AORUS XTREME AI TOP

X870E系列

●X870E AORUS MASTER x1
●X870E AORUS ELITE WIFI7 x1
●X870E AORUS PRO (ICE) x2

X870系列

●X870 AORUS TACHYON ICE x1
●X870 AORUS ELITE WIFI7 (ICE) 2
●X870 EAGLE WIFI7 x1
●X870 GAMING X WIFI7 x1
●X870 GAMING PLUS WI-FI7 x1
●X870 GAMING PLUS WIFI x1
●X870I AORUS PRO ICE x1

這邊，可以很容易看出來，技嘉佈局在X870、X870E這個屬於高階晶片組主機板上面，中高階主機板都有黑白雙色選擇，而且皆是全白用料，比起其他主機板業者可以說是遙遙領先。在旗艦主機板上面，由於AMD的解決方案，用的是2.5GbE、5GbE有線網路，所有主機板業者都用此方案，唯有技嘉在AI TOP產品上面，獨家提供了10GbE有線網路與雙PCIe x16解決方案，不過由於PCIe 5.0通道數有限，也必須取捨做犧牲。

目前，還有幾張已公布，但尚未推出的主機板。技嘉X870 AORUS TACHYON ICE的話，由於要與華碩ROG MAXIMUS Z890 APEX、微星MEG-Z890-UNIFY-X、華擎Z890 Taichi OCF超頻主機板做競爭，目前四大業者皆在攻克DDR5-12000上挑戰，預期在最近就會正式亮相。

這次，我們要實測開箱的，則是高階的「技嘉X870E AORUS MASTER」。這張主機板，延續了哥哥「X670E AORUS MASTER主機板」的神鷹風格，又做了很多的創新，接下來就讓我們來揭開它神秘的面紗。

「技嘉X870E AORUS MASTER」屬於高階主機板

「技嘉X870E AORUS MASTER主機板」強勢來襲！

這次，要介紹給大家的，則是技嘉AORUS系列4-DIMM X870E高階主機板「X870E AORUS MASTER主機板」。

有用過「X670E AORUS MASTER主機板」的玩家，看到「X870E AORUS MASTER主機板」後，應該會大聲驚呼：「外觀也太過神似啊！就連外包裝盒，也是一樣的設計風格！」不過在小編仔細開箱之後，就發現了有很大的不一樣，可以看出「X870E AORUS MASTER主機板」就是「X670E AORUS MASTER主機板」的升級版。主要的差異，除了當時X670、X670E推出的同時，並沒有Wi-Fi 7的解決方案，技嘉後來也沒有改版。這次，X870、X870E推出之後，多了USB 4的解決方案，主要是要用來對付Intel陣營的Thunderbolt 4，並且全面加入了5GbE解決方案，讓這次的主機板更有看頭。

「X870E AORUS MASTER主機板」最大的改變，除了線路的優化，記憶體可以衝到DDR5-8600，但這僅限於體質比較好的Ryzen 8000處理器搭配，並且使用了5GbE有線網路與Wi-Fi 7無線網路，全面引進了技嘉新開發的PC DIY友善安裝，包括了可以快拆裝M.2 SSD盔甲散熱片，以及全新可以快拆裝的WI-Fi 7連接器。此外，這張主機板，還新增加隨付一組風扇，主要是用來讓玩家可以吹超頻記憶體模組，提升散熱的性能。

「技嘉X870E AORUS MASTER主機板」，外觀與外包裝盒神似上一代「技嘉X670E AORUS MASTER主機板」

供電設計採用16＋2＋2相共20相供電，8層電路板搭配2倍銅強化！

X870E AORUS MASTER用上了大型VRM散熱裝甲，由於使用了超密集散熱葉片，技嘉命名為第三代Fins-Array堆疊式鰭片設計，將散熱表面積擴增到了10倍大，達到了1678 平方公釐，並在ATX面板打洞，官方表示可以提升降溫達到了7℃ 。在電源設計上，處理器VCORE Phase採用了8＋8相並聯電源設計，用的是105A Power Stage，處理器內顯SOC Phase採用了2相電源，用的是90A Stage，處理器PCIe線路與記憶體MISC Phase採用了2相電源，用的是90A Stage，共20相供電。主機板部份，則使用了8層電路板，提升了主機板的性能。

記憶體最高支援到DDR5-8600超頻

這張主機板的話，根據技嘉公布的資料，記憶體最高支援到DDR5-8600超頻。

由於現今主機板晶片組不具備記憶體控制器，而是直接內建在處理器之內，因此即便主機板的線路走線很厲害，記憶體的速度仍受限於處理器的記憶體控制器。根據記憶體支援列表，若是體質比較好的Ryzen 7000處理器，記憶體僅支援到DDR5-8000＋。若是體質比較好的Ryzen 8000處理器，記憶體僅支援到DDR5-8600＋。體質比較好的Ryzen 9000處理器，記憶體僅支援到DDR5-8400＋。

記憶體QVL認證，支援到DDR5-8600超頻記憶體模組

具備4組M.2 SSD插槽，其中3組為PCIe Gen 5 SSD M.2支援

這張主機板的PCIe M.2 SSD擴充力極強，具備4組M.2 SSD插槽，其中3組為PCIe Gen 5 SSD M.2支援。不過，要特別注意的是，若是使用Ryzen 8000處理器的話，擴充能力會受限，PCIe Gen 5 SSD M.2會失效，會降速到PCIe Gen 4運行。

3組為PCIe Gen 5 SSD M.2擴充能力，真的是很強大，可以滿足玩家安裝多高速SSD的需求。

具備4組M.2 SSD插槽

強大外接擴充性，加上2組USB 4.0 Type-C支援

X870E比起X670E最大的賣點，就是升級到了USB 4.0，擁有40Gb/s外接傳輸能力。不過要特別注意的是，目前USB 4外接周邊非常少，僅有外接式固態硬碟。不過，USB 4外接固態硬碟速度非常快，若玩家有傳輸大量資料的需求，USB 4外接硬碟讀寫速度達到了3.7GB/s，可以順暢的解決大量資料傳輸的問題。

擁有2組USB 4.0 Type-C支援，速度可達40Gb/s

配備5GbE有線網路與Wi-Fi 7無線網路

這次，在次世代高階主機板上，可以看到2.5GbE、5GbE與10GbE有線網路網路的出現。這張主機板，用的就是Realtek 5GbE有線網路。不過，市場上僅有2.5GbE交換器，並沒有5GbE交換氣得出現，必須使用10GbE的Multi-Gigabit交換器，才能切換到5GbE速度運行。

配備Realtek 5GbE有線網路

有線網路卡支援10Mbps、100Mbps、1Gbps、2.5Gbps與5Gbps共五種速率

至於無線網路部份，用的是Qualcomm Wi-Fi 7 QCNCM865，這是款2.4GHz、5GHz與6GHz三頻無線網路卡，採用2x2天線設計架構。2.4GHz頻段，最高可以達到574Mbps，5GHz頻段，最高可以達到2,880Mbps，6GHz頻段，最高可以達到5,760Mbps，並支援MLO傳輸模式。Windows 10沒有提供驅動程式，必須使用Windows 11 SV3之後版本才可以完整啟動。

Wi-Fi 7天線因為有了WIFI EZ-Plug，拆裝更方便

增強式PC DIY友善安裝設計

這張主機板設計了許多PC DIY友善安裝設記，相當方便玩家安裝與拆卸。顯示卡部份，用上了M.2 EZ-Latch Click，PCIe SSD M.2插槽使用了盔甲散熱片，用上了M.2 EZ-Latch Click與M.2 EZ-Match可以免螺絲拆裝M.2散熱片，並使用了M.2 EZ-Latch Plus免螺絲安裝M.2固態硬碟，拆裝都變得相當輕鬆。

很特別的地方，是這張主機板內建了Sensor Panel Link，這是款內接式HDMI輸出，主要是提供機殼可以做螢幕輸出，是因應海景房風潮所設計的功能，可以讓主機上做更多的顯示變化。同時，在無線網路連接器上面，也做了創新，加入了WIFI EZ-Plug，這是將傳統用螺帽固定的無線網路天線連接器，改成了熱插拔形式設計，安裝與拆卸都更加簡單。

除此之外，主機板上也針對玩家做了快捷控制元件，包括了硬體啟動、重啟鍵，也內建硬體除錯卡，並加入了硬體BIOS Clear CMOS按鍵與Q-FLASH Auto Scan設計，讓玩家操控主機板更得心應手。

產品開箱

外包裝盒

「技嘉X870E AORUS MASTER」主機板外包裝盒正面，外觀設計的話，與前一代「技嘉X670E AORUS MASTER」相同

外包裝盒背面，介紹主機板有四大特色，分別是16＋2＋2相供電，並用上了高密度VRM散熱模組設計，用上了Ultra Durable PCIe UD Slot X，擁有十倍的支撐力，加入了許多DIY友善設計，Wi-Fi 7連接器也用上了快拆裝連接器設計

這款主機板的話，rev. 1.0版，居然是MADE IN TAIWAN台灣製造

主機板正面右下角標示，支援PCIe 5.0，包括顯示卡與SSD，並支援DDR5

開箱了

主機板採用掀開式設計。新品的話，沒有封條，直接掀開就可以打開包裝。主機板則為兩層式設計，主機板本體在最上層

取出主機板

配件

取出上層紙盒後，可以看到說明書、多國語言安裝手冊、AORUS貼紙

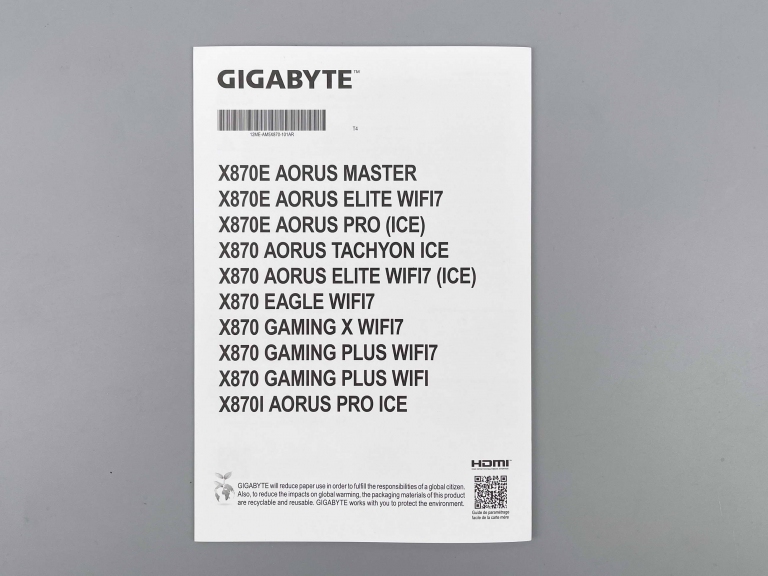

說明書是共用的

多國語言安裝手冊

AORUS貼紙

全部配件一覽表，總共有天線 x1、DDR Wind Blade x1、DDR Wind Blade風扇延長線 x1、SATA 排線 x2、偵測噪音線 x1、感溫線 x2、魔鬼氈束線帶 x2、G Connector x1、M.2導熱片 x4

感溫線 x2

SATA 排線 x2

G Connector x1

DDR Wind Blade風扇延長線 x1

魔鬼氈束線帶 x2

感溫線 x2

天線 x1

DDR Wind Blade x1

DDR Wind Blade特寫

主機板特寫

主機板本體正面

主機板本體背面

雙8-Pin電源，有金屬裝甲防護，技嘉叫做UD Power Connector

配備有電源硬體開關、重啟鍵硬體開關，主機板上並有內建除錯卡

用料相當紮實，24-Pin電源連接器，也有金屬裝甲防護，技嘉叫做UD Power Connector

主機板上內建一組USB 3.2 Gen 2x2 20Gbps連接器，與1組HDMI輸出，這組就是Sensor Panel Link使用

PCIe SSD M.2插槽使用了盔甲散熱片，用上了M.2 EZ-Latch Click與M.2 EZ-Match可以免螺絲拆裝M.2散熱片，並使用了M.2 EZ-Latch Plus免螺絲安裝M.2固態硬碟

免螺絲就能拆下兩個盔甲散熱片，整個PCIe SSD M.2插槽，採用了平整式設計，用上了兩組盔甲散熱片，拆裝都變得相當容易，銀色插槽的則為PCIe Gen 5 SSD M.2插槽

主機板上，該有的外接連接埠都有，提供了1個Q-Flash Plus按鈕、1個CLEAR CMOS資料按鈕、1個HDMI插座、2個USB4 USB Type-C 40Gbps連接埠、4個USB 3.2 Gen 2 Type-A 10Gbps連接埠(紅色)、4個USB 3.2 Gen 1 5Gbps連接埠、2個USB 2.0 480Gbps連接埠、1個5Gbps RJ-45有線網路連接埠、Wi-Fi 7 2個天線連接埠(2T2R)、2個音源接頭、1個S/PDIF光纖輸出插座

主機板連接埠設計相當好，4-Pin PWM風扇連接埠做到側面，方便安裝

記憶體插槽，有2組具備盔甲防護，技嘉叫做Memory UD Slot D5

顯示卡插槽，有一組採用PCIe UD Slot X，背部用上了Ultra Durable PCIE ARMOR加強背板

效能實測

接下來，我們開始進行效能實測。

主機板BIOS，用的是最新的F4f

測試平台

處理器：AMD Ryzen 7 9800X3D
主機板：技嘉X870E AORUS MASTER主機板
記憶體：宏碁掠奪者 PREDATOR Vesta II RGB DDR5-6000 32GB套裝（VESTA2-32GB-6000-1R8-V1，BL.9BWWR.327，黑色版，CL30-38-38-76 1.35V）
硬碟：必恩威PNY CS3140 2TB（PCIe 4.0 x4 SSD）
顯示卡1：PNY GeForce RTX 4070 VERTO 12GB
顯示卡2：PNY GeForce RTX 4090 24GB XLR8電競 EPIC-X RGB 三風扇 VERTO

作業系統：Windows 11 24H2專業版 x64 Build 26100.2161

這次，測試搭配主機板，使用的是技嘉X870E AORUS MASTER

這次，測試搭配記憶體模組，使用的是宏碁掠奪者 PREDATOR Vesta II RGB DDR5-6000 32GB套裝

主機板測試採用預設模式運行

主機板BIOS用的是預設設定，沒有打開PBO，也沒有打開X3D Turbo Mode，只有打開AMD EXPO，記憶體跑在DDR5-6000 CL30-38-38-76

作業系統檢測

用的是Windows 11專業版 24H2 Build 26100.2161

CPU辨識出AMD Ryzen 7 9800X3D

8核心16執行緒，L1為640KB，L2為8MB，L3為96MB

CPU使用率，也可以檢測單顆使用量

CPU-Z檢測

處理器選單，檢測出 Ryzen 7 9800X3D處理器，8核心16執行緒

主機板選單，檢測出主機板用的是技嘉X870E AORUS MASTER主機板

記憶體選單，檢測出跑的是DDR5-6000 CL30-30-38-38-76

SPD選單，檢測出使用的記憶體模組，支援Intel XMP 3.0與AMD EXPO，且支援到DDR5-6000

顯示卡選單，用的是GeFoce RTX 4070顯示卡

基準跑分，CPU單線程跑出810.6分，多線程跑出8754.6分

與Core i9-13900K對比

與Ryzen 9 7950X對比

測試軟體使用的是CPU-z 2.12.0.x64

AIDA64 Cache & Memory Benchmark測試

AIDA64 Extreme的AIDA64 Cache & Memory Benchmark測試中Memory測試結果，讀取速度（Read）：59,462 MB/s，記憶體寫入速度（Write）：80,261 MB/s，記憶體複製速度（Copy）：54,600 MB/s，記憶體延遲時間（Latency）：79.5 ns

HWiNFO 64檢測

檢測出 Ryzen 7 9800X3D處理器，8核心16執行緒

CPU為8核心

CINEBENCH R23測試

測試結果

CPU (Multi Core)：23218 pts，CPU (Single Core)：2106 pts，MP Ratio：11.02

Geekbench 5測試

檢測出Ryzen 7 9800X3D處理器，CPU為8核心16執行緒

Single-Core Score詳細測試分數，總分：2473，Multi -Core Score詳細測試分數，總分：16781

Single-Core Score詳細測試分數，總分：2473

Multi -Core Score詳細測試分數，總分：16781

Geekbench 6測試

檢測出Ryzen 7 9800X3D處理器，CPU為8核心16執行緒

Single-Core Score詳細測試分數，總分：3146，Multi -Core Score詳細測試分數，總分：17594

Single-Core Score詳細測試分數，總分：3146

Multi -Core Score詳細測試分數，總分：17594

主機板測試採用打開X3D Turbo Mode模式運行

主機板BIOS用的是預設設定，沒有打開PBO，有打開X3D Turbo Mode，打開AMD EXPO，記憶體跑在DDR5-6000 CL30-38-38-76

打開X3D Turbo Mode

效能提升，對於CPU和記憶體會比較挑
