全球首拆》微星MSI GT73VR 6RF TITAN PRO實機拆解,GeForce GTX 1080史上最強電競筆電!

文.圖/王文華 2017-01-08 16:58:58
這次,PCDIY!解體天國,要實機拆解的,是微星最新推出的17吋電競筆電,超強的MSI GT73VR 6RF TITAN PRO


隨著科技的日新月異,筆電要制霸桌機,不再是遙不可及!現今的電競筆電,不管是在效能,以及在功能,或者是應用方面,都已經發展到了相當成熟。甚至,在效能上面,戰鬥力可以制霸桌機。以這次電競筆電王者微星科技,推出的全新電競筆電機種來說,除了用料上非常講究,散熱架構設計上也非常用心,引進各種最新電競強化技術,足以應付各種複雜線上遊戲,以及高度負載工作的要求。其中,相當受到矚目的,則是17吋級距MSI GT73VR 6RF TITAN PRO,可以搭載GeForce GTX 1070 SLI,或GeForce GTX 1080、GeForce GTX 1070。為了一窺它的真面目,了解它的全貌,PCDIY! online特別走訪位於中和的微星科技,找來了研發、設計、製造這台巡洋艦等級電競筆電的靈魂人物,帶領大家一起探索它的奧祕。接下來,就讓我們一起進入MSI GT73VR 6RF TITAN PRO遊戲筆電的世界吧!

17吋級距MSI GT73VR 6RF TITAN PRO,採用的是17.3吋4K IPS面板或120Hz的Full HD TN面板


---------------

專題報導

主內容
(01)17吋電競筆電之王,MSI GT73VR 6RF TITAN PRO重裝上陣!

重點內容
(02)全球首拆》微星MSI GT73VR 6RF TITAN PRO實機拆解,GeForce GTX 1080史上最強電競筆電!
(03)再創17吋電競筆電效能高峰,MSI GT73VR 7RF TITAN PRO 4K升級上市
(04)效能打敗桌機,微星搶先推出搭載NVIDIA GeForce GTX 10系列獨顯電競筆電
(05)MSI郭緒光》微星電競筆電是為遊戲而生,要讓玩家克敵致勝!
(06)MSI林世宗》微星科技用心傾聽,把台灣電競筆電帶向全世界發光發熱!
(07)MSI林哲毅》微星科技始終堅持,打造世界上最強的電競筆電!
---------------

這次,由微星科技的NB業務暨行銷處副總經理 郭緒光,帶領著研發、設計、製造、銷售這台巡洋艦等級MSI GT73VR 6RF TITAN PRO電競筆電的靈魂人物,包括了NB行銷部產品行銷經理 林哲毅,國內業務部產品經理 林世宗,以及電競筆電的研發、設計部門團隊,一同來跟PCDIY! online的玩家們,分享這台史上最強電競筆電的祕密!


外行看熱鬧,內行看門道!

電競筆電,跟一般家用、商用筆電,可是不大一樣的。雖然,一樣都是筆電。

電競筆電,為何就是比較難做?這是因為,電競筆電,是為玩家而生,是為勝利而生。玩家玩遊戲的話,都是屬於激烈操控,處理器速度不夠快的話,肯定是不行的,甚至需要超頻使用。繪圖晶片的話,更加重要,甚至需要兩張獨立顯示卡。固態硬碟是必要的,速度得要夠快才行,甚至還要引進RAID 0加速,還得因應進行散熱加強。光是以上的需求,問題就來了。激烈操控之下,鍵盤耐不耐操,有沒有電競附加功能。機身結構設計是否紮實,螢幕面板轉軸是否強化,要不然怎麼禁得起激烈操控。

電競筆電好壞差很多,要進行拆解才知道是不是真功夫!


強化機身結構與搭載電競鍵盤
再來,處理器超頻,繪圖晶片超頻,固態硬碟跑RAID 0,這些都會產生高熱。散熱架構設計,是否能滿足極速工作的要求?目前,坊間電競筆電常遇到的狀況,首先是機構設計不良,激烈操控的時候,可以感覺整個機身不牢靠,或出現螢幕轉軸斷裂的狀況。再來,比較差的鍵盤,會出現鍵盤損壞的狀況。



CPU與GPU散熱架構設計要夠力
目前Intel與AMD的處理器,都有自動超頻功能,Intel叫做TurboBoost,AMD叫做TurboCore。繪圖晶片也是如此,都設計有自動超頻功能。不過,不管CPU或GPU,自動超頻功能,即便是超頻,也會在原訂的TDP電源設計功耗範圍。

CPU、GPU這邊,遇到散熱不良,超過臨界溫度的時候。以前,輕則是會直接當機、重開機,重則出現燒毀的狀況。現在,自身會產生保護機制,簡單來說,過熱就會自動降速,等於是減速工作,避免出現過熱的狀況。若你發現,筆電時常出現速度變慢,或者進行全速工作的時候,速度會出現掉下來,又再上去的話,這通常會是散熱架構設計不良,散熱器不夠力。當然,也有例外的狀況,則是散熱器元件、散熱膏出了問題,或者散熱器沒正常安裝。

最明顯的,使用CPU-Z,進行CPU壓力測試,正常的話,你會發現CPU速度維持在一定範圍之內,不會出現嚴重掉速。GPU也是如此,使用3DMark測試,正常的話,他是會全速運作,不會出現嚴重掉速。

散熱的能力好壞,可以從熱導管的尺寸、數量,以及風扇的搭配,看出端倪!


M.2 SSD要有散熱強化!
以電競筆電來說,由於為了達到高速運作,要讓玩家體驗到極速快感,要能快速開機,要能程式快速啟動,要能所有工作瞬間完成,那麼硬碟一定要夠快才行。然而,硬碟要夠快的話,不只是要用上SSD。

傳統2.5吋SATA 6Gb/s的SSD,讀寫速度瓶頸被卡在600MB/Sec,以致於根本不夠快。但若使用新式NVMe型PCIe SSD,目前則會使用M.2 SSD。不過,M.2 SSD由於採用PCIe 3.0 x4介面,又要達到高速運作,控制器與快閃記憶體都會產生高熱。若沒有適度進行散熱的話,溫度過高的時候,則會出現掉速的狀況。更慘的,NAND型Flash,不管是舊式SLC Flash、MLC Flash、TLC Flash,新式3D NAND型MLC Flash、TLC Flash,溫度過高的話,會造成資料讀寫錯誤,進而影響到寫入壽命,整個耐用度都會下降。加上筆電業者,為了在最小空間,達到最高速度,會將好幾張M.2 SSD,做RAID 0加速,此時會出現更高的工作溫度。

電競筆電的好壞,在這裡就可以分出高下。光看M.2 SSD,是否有做散熱強化,就能知道這款電競筆電夠不夠用心。

有沒有做M.2 SSD散熱強化,導熱板設計,散熱片設計,以及散熱風流,這些都是功夫所在!


好的電競筆電,CPU、RAM與GPU都要超頻加速!
前面提到,電競筆電,是為玩家而生,是為勝利而生。

既然,不是一般家用筆電、商用筆電,當然要有CPU、RAM與GPU都要超頻加速。很簡單的,以Intel處理器來說,要夠力的話,行動版有四核心處理器版本。若要把CPU與RAM超頻的話,先前要用「極致版」的「X系列」,不過在這代開始取消,改推出「不鎖倍頻」的「K系列」。目前,最頂級的是Intel Core i7-6870HQ處理器,不過,這顆的CPU與GPU不能超頻。得要用不鎖倍頻Intel Core i7-6820HK,才能把CPU與RAM超頻。簡單來講,你光看電競筆電是不是搭配這顆處理器,就知道有沒有超頻加速了。

當然,CPU、RAM與GPU要超頻加速,得要散熱架構設計要夠力才行,要不然都會出現掉速的狀況。

光是看是否採用Intel Core i7-6820HK處理器,就知道是不是提供超頻功能了!Intel第6代Core處理器,只有Intel Core i7-6820HK,提供倍頻超頻,以及提供記憶體超頻


新品能不能即時供貨,才是真正厲害的地方!
PCDIY! online,在2015年底,也舉辦了第十一屆PCDIY!玩家票選品牌大賞,MSI微星科技獲得了玩家投票電競筆電最佳品牌的肯定。然而,微星科技為何能在競爭激烈的電競筆電中,脫穎而出?除了優質的電競筆電,把台灣的軟實力、硬實力行銷到全世界,最重要的微星科技擁有新品即時供貨的能力,能讓玩家在第一時間購買享受到全新電競筆電的超速快感!

這次,最厲害的地方,MSI選在NVIDIA發表GeForce 10系列筆電繪圖晶片,當天開新品記者會,當天就供貨新一代電競筆電。本次實測開箱的MSI GT73VR 6RF TITAN PRO,也同時發售。









MSI GT73VR 6RF TITAN PRO酷炫外觀!

MSI GT73VR 6RF TITAN PRO,是微星17吋電競筆電中的旗艦機種,除了處理器搭載Intel Core i7-6820HK,顯示卡還有採用NVIDIA GeForce GTX 1080雙卡SLI以及GTX 1080單卡的超強款式。這次所借測的則是搭載單卡GTX 1080顯示卡的機種,完整型號為GT73VR 6RF TITAN PRO,搭載16GB DDR4-2400記憶體,配備的螢幕尺寸為17.3吋,解析度為1920x1080,雖然是TN面板,但視角表現相當廣,而且支援廣色域,色彩呈現上更為鮮艷與亮眼,螢幕更新率還支援120Hz,提供電競玩家更順暢的遊戲畫面。

MSI GT73VR 6RF TITAN PRO,這款的外型工業設計,來自於戰鬥機的流線外型,後方有兩個渦輪噴射引擎,以這樣的概念打造出流線外型的造型


搭載了最新PASCAL頂級單卡GPU,幾乎所有3D遊戲都可以特效全開,Full HD解析度全速順暢運作。如果想要擁有4K的遊戲畫面,則可以改購買另一款配備4K解析度螢幕的MSI GT73VR TITAN PRO 4K機種。MSI GT73VR搭載了Cooler Boost Titan散熱技術,搭載了2個散熱風扇與10根熱導管,可以快速將CPU與GPU產生的廢熱排除,長時間重度負載使用或超頻也不會過熱當機。整台筆電的外型與機構設計都有很大的翻新,而不只是單純沿用舊的設計。外觀霸氣的MSI GT73VR,上蓋的龍形圖騰,在開機之後還會持續閃爍。機械鍵盤與觸控板也都內建LED燈效,還可以透過工具程式指定顏色與燈效,打造專屬自己的電競筆電色彩。內建雙聲道與重低音喇叭,並支援DYNAUDIO音效技術與Nahimic音效軟體,可輸出更大音量的遊戲音效,讓玩家更能身歷其境。儲存方面更是採用了兩條M.2介面NVMe型PCIe SSD組成RAID 0,讀取速度:突破3000MB/s,寫入速度:也有1400MB/s以上,還有搭載一顆2.5吋1TB大容量傳統硬碟可以存放資料。

MSI GT73VR 6RF TITAN PRO,在散熱上非常講究。散熱設計,則是從下方進氣,後方與側面出氣,主要的熱傳方向,則是在後方,使用上並不會被熱氣燙到


MSI GT73VR 6RF TITAN PRO實機拆解!

這邊,就要開始進入我們的重頭戲,要來把MSI GT73VR 6RF TITAN PRO實機拆解!我們的目標,是要把這台電競筆電的衣服,完全脫光光,仔細的來瞧瞧這部電競筆電的奧祕。

拆解人員
這次,要特別感謝:「微星科技NB技術應用工程師宮國晉,協助實機拆解」


硬體規格表


拆解開始
這次,要拆解的筆電MSI GT73VR 6RF TITAN PRO本尊


先從機身背後,卸下D件螺絲開始!


輕輕鬆鬆,就可以把螺絲卸下!


打開D件背蓋!


映入眼簾的,是電競筆電的內部!首先,可以看到烤漆過的9根熱導管,以及散熱模組,2組風扇,2個高音喇叭單體,1個重低音喇叭單體,M.2固態硬碟插槽有3個,搭配一組導熱板設計,上面並有散熱片,透過機身風流協助散熱。整個風流架構,是從下方進氣,後方與側面出氣,主要的熱傳方向,則是在後方


為了安全起見,拆解開始之時,要先拔下電池,避免拆解不小心,造成電路短路問題!


電池連接器,線路非常多,卸下時要非常小心!


記憶體位置,底部有2個DDR4 SO-DIMM插槽,另一面,還有2個DDR4-SO-DIMM插槽,總共可以安裝4條DDR4-SO-DIMM,最大記憶體容量:16GB x4=64GB


M.2 SSD,在這個附散熱片的導熱板下面


導熱板下方,還貼有導熱貼布


每個M.2 SSD,皆有1顆螺絲固定。採用的是M.2 2280的SSD,使用的是NVMe世代PCIe SSD,電路規格為PCIe 3.0 x4。要注意的是,前面2組是PCIe 3.0 x4與SATA 6Gb/s混合電路,最後1組是SATA 6Gb/s電路


拆下M.2 SSD,才能繼續拆下HDD。HDD裝在M.2 SSD的正下方


採用的是2.5吋SATA 6Gb/s介面HDD


風扇拆卸,並不困難,卸下固定螺絲,就能輕易拆下


拆卸風扇電線的連接器要小心


卸下風扇固定螺絲


拆卸風扇


拆卸風扇電線的連接器


得先卸下無線網路模組的天線


卸下無線網路模組的天線


卸下螺絲,就能把無線網路模組拆下


開始來拆散熱器了!只要鬆開螺絲,就能輕鬆卸下。這邊可以發現,熱導管與散熱器,有做烤漆處理加工


螺絲鬆開之後,散熱器,直接就能取出


繪圖晶片的散熱器


連繪圖晶片上的記憶體,都貼有導熱貼布,與散熱器緊密連接


GeForce GTX 1080的MXM模組,還要插上電源供電。要卸下之前,得先把電源線拆下來!


拆下MXM模組上的固定螺絲


由於這是GeForce GTX 1080單繪圖晶片版本,旁邊還有一個插槽,這則是雙繪圖晶片SLI版本用的MXM插槽。最高,可以安裝GeForce GTX 1070 SLI,或GeForce GTX 1080、GeForce GTX 1070


主機板上的所有組件,已經通通卸下!


處理器,使用5相電源供電


採用Core i7-6820HK,預設時脈:2.7GHz,TurboBoost時脈:3.6GHz。搭配這顆處理器的話,不但支援倍頻超頻,記憶體也能超頻,這樣的支援超頻功能,相當適合用在這樣,講求性能強悍的電競筆電。這顆是BGA1440腳位的Skylake處理器,處理器上面,可以看到SR2FL字樣


SR2FL字樣


各部零組件

電池
二次鋰電池組(可充式鋰電池),型號:BTY-L78,電壓:14.4V,容量:5225mAh/75.24Wh,充電限制電壓:16.8V


電池背面


2.5吋HDD
2.5吋7200轉HGST 7K1000-1000硬碟機,型號:HTS721010A9E630,介面:SATA 6Gb/s,產地:MADE IN CHINA


2.5吋HDD模組底部,是用來固定M.2 SSD,上面可以看到S、P、P字樣,代表SATA 6Gb/s電路,PCIe 3.0 x4電路,PCIe 3.0 x4電路!


M.2 SSD
M.2 SSD的導熱板,上面有導熱貼布


M.2 SSD導熱板上面附散熱片


M.2 SSD,用的是SAMSUNG SM951,Model:MZ-VPV1280(128GB),P/N:MZVPV128HDGM-00000


M.2 SSD採用單面用料設計


2條M.2 SSD,規格一模一樣


MEMORY
記憶體,用的是Kingston客製版,型號:MSI24D4S7S8MB-8,規格:DDR4-2400 8GB


記憶體種類:Micron原廠顆粒,記憶體顆粒:Micron 6HB77-D9TBH

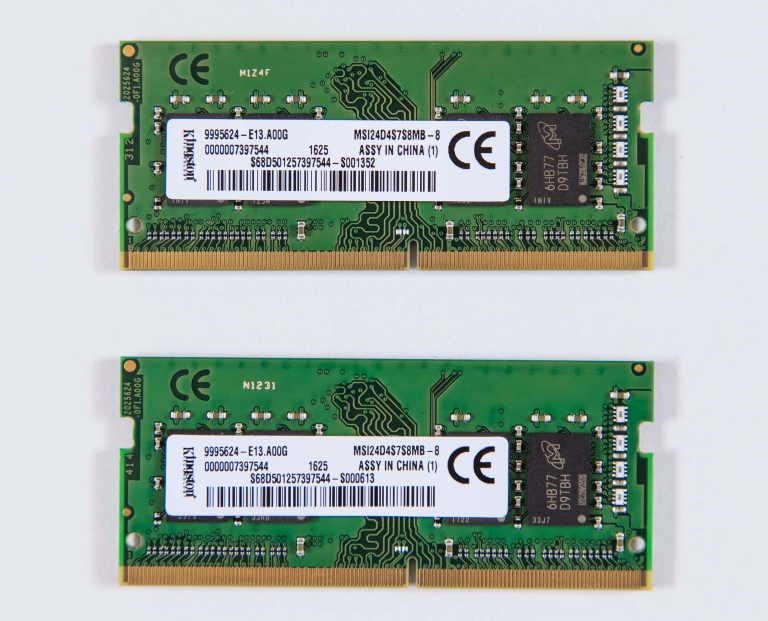

2條記憶體模組,規格一模一樣


網路卡
無線網路卡:Killer1535,製造商:鴻海Hon Hai,產業:Made in China


品牌:Qualcomm Atheros,Model:QCNFA364A,品名:MSIP-CRM-ATH-QCNFA364A


獨立顯示卡
GeForce GTX 1080的MXM模組正面,繪圖晶片編號:N17E-G3-A1

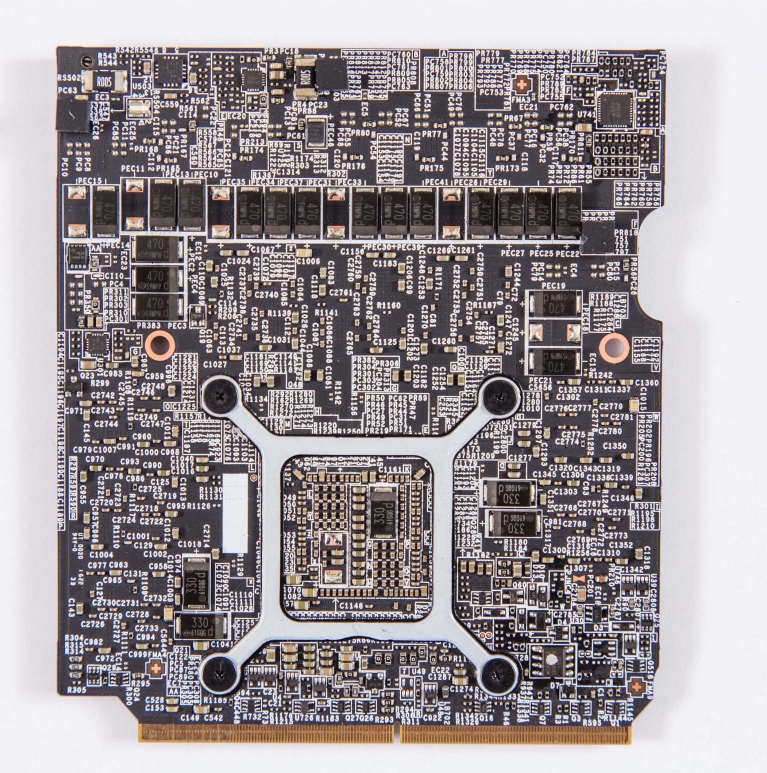

MXM模組背面


風扇
風扇品牌:AAVID,品名:THERMALLOY,型號:PABD19735BM,電源:12VDC,電流:0.65A


風扇背面

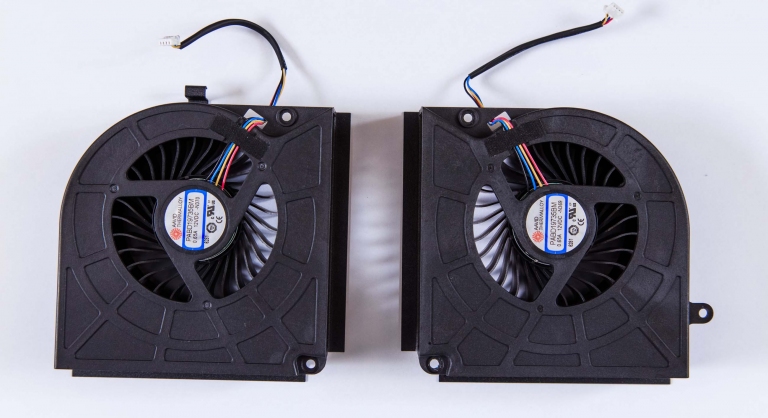

兩個風扇,一樣的規格!


CPU散熱器模組
CPU散熱器模組正面


CPU散熱器模組反面


GPU散熱器模組
GPU散熱器模組1正面


GPU散熱器模組1背面


GPU散熱器模組2正面


GPU散熱器模組2背面


變壓器
GeForce GTX 1070、1080版本變壓器(使用單變壓器)。GeForce GTX 1070 SLI版本,則是使用雙變壓器


重量:1,246g


品牌:台達電子DELTA,型號:ADP-330AB D,輸入電壓:100~240V/4.4A 50~60Hz,輸出電壓:19.5V/16.9A,瓦數:330W,版本:REV:01,產地:MADE IN CHINA


各部元件配置圖
拆解下來的元件,按照筆電本體元件配置圖放置


拆解後的筆電本體

筆電底部外殼
筆電底部外殼正面


筆電底部外殼背面


MSI GT73VR系列,台灣市場目前已見販售版本:
》MSI GT73VR 6RE -014TW(Titan) (i7-6820HK/DDR4-2400 32GB/GTX1070-8G GDDR5X/256G+1TB/W10/17.3吋TN面板 1920x1080@120Hz)
》MSI GT73VR 6RF -093TW(Titan Pro 4K) (i7-6820HK/DDR4-2400 64GB/GTX1080-8G GDDR5X/512G+1TB/W10P/17.3吋IPS面板3840x2160@60Hz)





微星用心,玩家安心!

看到這邊,PCDIY! online在微星科技的NB業務暨行銷處副總經理 郭緒光,帶領著研發、設計、製造、銷售這台巡洋艦等級MSI GT73VR 6RF TITAN PRO電競筆電的靈魂人物,包括了NB行銷部產品行銷經理 林哲毅,國內業務部產品經理 林世宗,以及電競筆電的研發、設計部門團隊火力支援之下,將這台MSI GT73VR 6RF TITAN PRO遊戲筆電完全拆解,讓我們看到了它正的內在。整體來說,MSI GT73VR 6RF TITAN PRO電競筆電,用料紮實,作工細心,散熱強大,搭載不鎖倍頻Intel Core i7-6820HK處理器,NVIDIA GeForce GTX 1080獨立顯示,加上Full HD的120Hz電競顯示器,加上多種電競級軟硬體設計,相當用心。完全是為玩家而生,是為勝利而生,是款超讚的17吋級距電競筆電。

MSI GT73VR 6RF TITAN PRO電競筆電,用料紮實,作工細心,散熱強大,搭載不鎖倍頻Intel Core i7-6820HK處理器,NVIDIA GeForce GTX 1080獨立顯示,加上Full HD的120Hz電競顯示器,加上多種電競級軟硬體設計,相當用心,實測戰鬥力強大,穩定度高。PCDIY!在此特別推薦!


史上最強電競筆電完全解密!

現在,要打怪練功衝裝備,已經不一定要購買桌機了,筆電也擁有強大的戰鬥力。2016年底,要挑選一款最適合玩遊戲,符合2017年遊戲需求,微星科技推出的MSI GT73VR 6RF TITAN PRO,是相當不錯的選擇。硬體配備可以選配,搭載NVIDIA GeForce GTX 1080單獨立顯示卡,或改換NVIDIA GeForce GTX 1070 SLI雙獨立顯示卡,安裝不鎖倍頻Intel Core i7-6820HK或頂級Intel Core i7-6870HQ處理器。記憶體攻頂為DDR4-2133 16GBx4=64GB,硬碟攻頂為Super RAID 4,採用2張NVMe型M.2 SSD以RAID 0加速,並搭配一顆2.5吋HDD,也擁有有鍍金音效端子,還配備2.1聲道DYNAUDIO喇叭系統,加上steelseries遊戲鍵盤與Killer DoubleShot遊戲網卡,很肯定的,這是當今最強悍的17吋遊戲筆電。
