GIGABYTE BRIX Gaming UHD GB-BNi7HG4-950實測開箱,迷你電競桌機中的頂尖之作!

文.圖/賴明亨 2017-01-10 15:58:58
GIGABYTE BRIX Gaming UHD迷你電競桌機正式報到!


隨著電競運動的興起,桌上型電腦持續朝向電競發展,衍生出多元的電競風格。電競桌機,除了朝向更強、更大與更爽邁進之外,也出現了迷你電競桌機風潮。首先,出現了強化版的NUC,搭載行動版四核心處理器,後來出現搭載獨立繪圖晶片版本。此外,造型化的迷你電競桌機因應而生,不少是移植自Apple Mac Pro,採用俗稱骨灰罈圓筒造型。當然,也有戰鬥力更強迷你電競桌機,將主機尺寸縮小化,引進桌上型四核心處理器,搭載桌上型顯示卡,甚至是雙顯示卡版本。各式迷你電競桌機,都是為了滿足玩家的需求,讓玩家打怪練功衝裝備,有更好的遊戲體驗。這次,則要介紹技嘉科技,最新推出的GIGABYTE BRIX Gaming UHD迷你電競桌機,讓我們一起來揭開它神祕面紗吧!

技嘉GIGABYTE BRIX Gaming UHD迷你電競桌機,為體積僅2.6L的Ultra Compact PC,本身是使用變壓器,具備802.11ac + Buletooth 4.2無線網路




「技嘉GIGABYTE BRIX Gaming UHD迷你電競桌機」重裝上陣!

技嘉科技,今年又再度強化了BRIX迷你電腦產品線,原本只專注於NUC,這次則加入了Gaming與DIY元素,引進了NVIDIA GeForce GTX 950獨立顯示卡,
實現在最小空間,得到最大的擴充能力。

這次,創造出了GIGABYTE BRIX Gaming UHD迷你電競桌機,主機採用鋁鎂合金外殼,為柱狀體設計造型,外表為陽極電鍍,並經過髮絲紋處理,尺寸僅110mm x 110mm x220mm,重量僅1,959g。電腦硬體架構,採用Intel Sylake行動版處理器設計。主機板晶片組,採用Intel HM 170,處理器的話,目前搭載2個型號,都是四核心處理器版本,高階款為BGA1440版本Intel Core i7-6700HQ(4核心8執行緒,標準時脈:2.60GHz,TurboBoost時脈:3.50GHz),Intel官方處理器建議售價:美金378元,中階款為BGA1440版本Intel Core i5-6300HQ(4核心4執行緒,標準時脈:2.30GHz,TurboBoost時脈:3.20GHz),Intel官方處理器建議售價:美金250元。

具備1個HDMI 2.0埠與3個DisplayPort 1.4埠,提供4組4K顯示輸出。記憶體,可以安裝2組DDR4-2133 SO-DIMM,最大可擴充到32GB。硬碟,則可以安裝2組M.2 2280的NVMe世代PCIe SSD,其中一組可安裝M.2 2280的SATA 6Gb/s SSD。另外,則還可以安裝2組2.5吋9.5mm HDD。提供10/100/1000Mbps有線網路,以及802.11ac + Buletooth 4.2無線網路,並具備AC1200傳輸能力。2組USB 3.0埠,1組USB 3.1 Type-A埠,與1組USB 3.1 Type-C埠。並引進最佳化散熱設計,使用了直流風洞散熱架構,使用一組台達電直流無刷風扇,由下方進氣,上方出氣,實現23~36dBA超靜音運作,相當適合作為客廳HTPC。

技嘉GIGABYTE BRIX Gaming UHD迷你電競桌機,使用情境


硬體規格


GIGABYTE BRIX Gaming UHD GB-BNi7HG4-950產品介紹!

第一代的「技嘉GIGABYTE BRIX Gaming UHD迷你電競桌機」,目前共推出兩個型號,分別為GB-BNi7HG4-950與GB-BNi5HG4-950。兩者的差別,在於搭載處理器不同,GB-BNi7HG4-950搭載Intel Core i7-6700HQ,GB-BNi5HG4-950搭載Intel Core i5-6300HQ。兩者,皆為四核心處理器,除了工作頻率不同之外,主要的差異在有沒有Hyper-Threading。

型號版本的不同,在外包裝盒的型號貼紙可以看出


這次,拿到的是型號為「GB-BNi7HG4-950」的「GIGABYTE BRIX Gaming UHD」


實機開箱

我們就要來開箱囉!

盒子上標示GIGABYTE BRIX GAMING UHD


左邊為主機,右邊為變壓器


主機與配件


型號為「GB-BNi7HG4-950」


主機採用鋁鎂合金外殼


變壓器,品牌:台達電子,型號:DELTA ADP-180MB H,瓦數:180W


AC100~240V全域式變壓器,輸出為19.5V,最大9.23A


2-Stream的無線網路天線


有附說明書、驅動程式光碟片與螺絲


2組USB 3.0埠,1組USB 3.1 Type-A埠,與1組USB 3.1 Type-C埠


具備802.11ac + Buletooth 4.2無線網路,並具備AC1200傳輸能力


具備1個HDMI 2.0埠與3個DisplayPort 1.4埠,提供4組4K顯示輸出


為柱狀體設計造型


可清楚看見散熱孔


相當有質感


外觀看不到任何螺絲孔


實機拆解

接下來,我們要來進行實機拆解!

要從底部拆解


一拆開,就看見散熱風扇


台達電的直流無刷風扇,DELTA DC BRUSHLESS,型號:AFB0912SH,電壓:DC12V,電流:1.00A


構造相當精密


卸下風扇,可以拆下鋁鎂合金外殼


可以安裝2組2.5吋9.5mm HDD


安裝2組2.5吋9.5mm HDD位置特寫


正前方有個散熱器的,則是NVIDIA GeForce GTX 950顯示卡模組


鋁鎂合金外殼


鋁鎂合金外盒內部


左邊為主機本體,右邊為拆下的NVIDIA GeForce GTX 950顯示卡模組


中間為2條DDR4-2133 SO-DIMM位置,上下個有一組M.2 2280模組插槽


SO-DIMM位置特寫,主機板型號:GIGABYTE MKHM17P


這組M.2 2280模組插槽,可以安裝SATA 6Gb/s SSD或PCIe SSD


這組M.2 2280模組插槽,只能安裝PCIe SSD


NVIDIA GeForce GTX 950顯示卡在這邊,顯示卡模組型號:CIEPB,的電路板:MADE IN TAIWAN


顯示卡模組,上面的MXM顯示卡型號:V950M2


其實,這是一張MXM顯示卡,插在顯示卡模組上面,主要是為了固定使用


散熱片直接鎖在MXM顯示卡上面。1個HDMI 2.0埠與3個DisplayPort 1.4埠,全都是從NVIDIA GeForce GTX 950輸出


安裝記憶體與M.2 SSD,一點都不困難


無線網路模組,在M.2 SSD下面


無線網路模組:Intel Dual Band Wireless-AC Intel 8260


安裝雙天線


拆下主機板與顯示卡後的主機


這個角度看更清楚,風扇由底部抽風,往上吹


主機板特寫


處理器散熱模組在這邊


處理器散熱模組特寫


BRIX字樣


使用熱導管的散熱模組


測試說明

這次,拿到這台GIGABYTE BRIX Gaming UHD GB-BNi7HG4-950,處理器搭載BGA1440版本Intel Core i7-6700HQ(4核心8執行緒,標準時脈:2.60GHz,TurboBoost時脈:3.50GHz)。裡面安裝了2條Crucial DDR4-2133 8GB x2=16GB SO-DIMM記憶體,與1條Crucial MX300 275GB的SATA 6Gb/s SSD。這邊,我們以各種測試軟體,來進行效能實測,提供相當有價值的參考數據。

測試平台
處理器:Intel Core i7-6700HQ @ 2.60 GHz/3.50GHz (Turbo)
主機板:GIGABYTE MKHM17P
記憶體:Crucial DDR4-2133 8GB x2=16GB
顯示卡:GeForce GTX 950
硬碟機:Crucial MX300 275GB(SATA 6Gb/s SSD)
電源供應器:180W變壓器
作業系統:Windows 10 Pro x64中文版

規格檢測

作業系統檢測

作業系統:Windows 10家用版 x64,處理器:Intel Core i7-6700HQ,記憶體:16.0GB

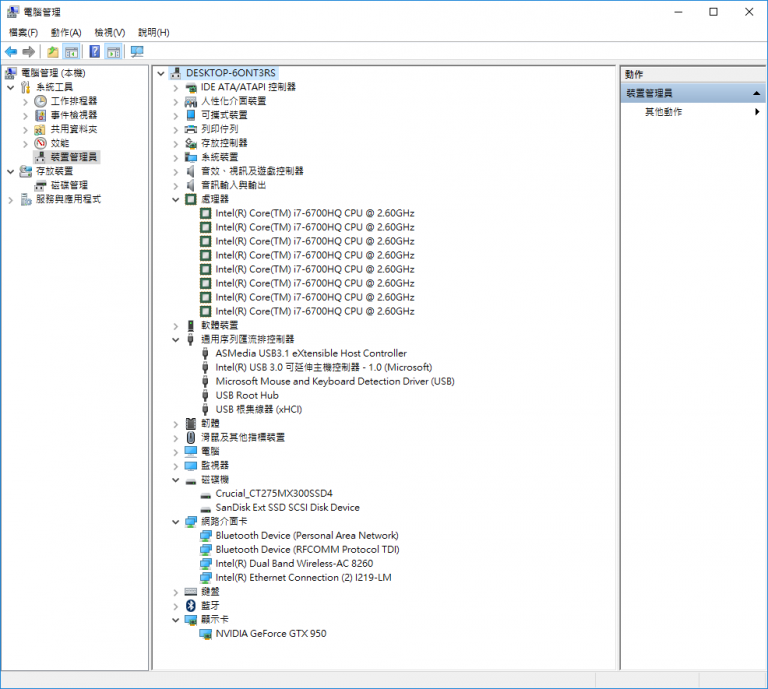

Intel Core i7-6700HQ,為四核心八執行緒架構


CPU-Z檢測

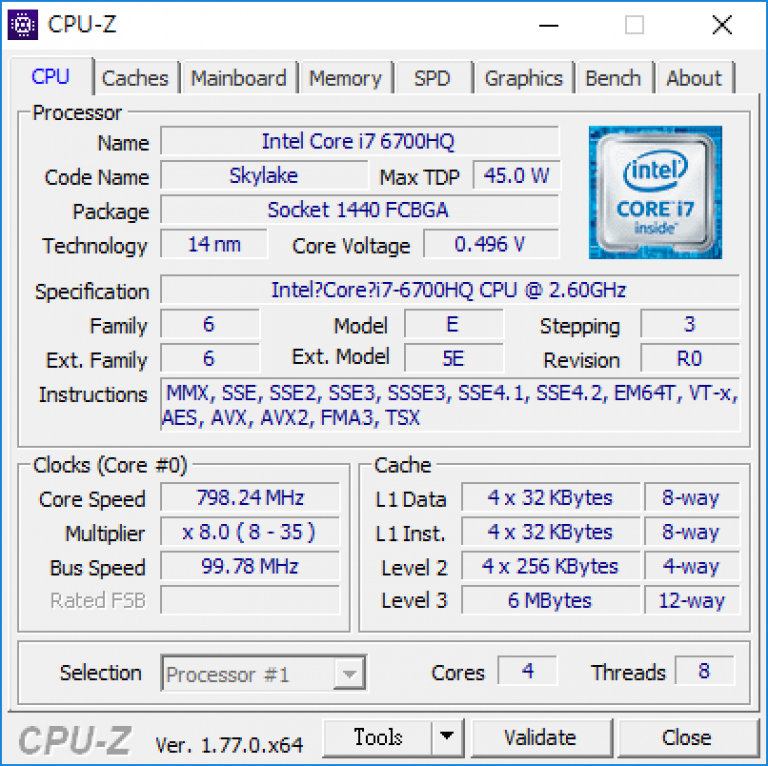

Intel Core i7-6700HQ無誤


記憶體架構


主機板:GIGABYTE MKHM17P


記憶體,跑DDR4-2133


記憶體:Crucial DDR4-2133 8GB x2=16GB


顯示卡:NVIDIA GeForce GTX 950,記憶體:4GB GDDR5 SDRAM


GPU-Z檢測

NVIDIA GeForce GTX 950無誤


繪圖晶片使用狀態


CrystalDiskInfo檢測

硬碟型號:Crucial_CT275MX300SSD4 275.0 GB


效能實測

CPU-Z測試

CPU-Z檢測狀態


Core i7-6700HQ行動版處理器,與Core i7-6700K桌上版處理器,效能對照,性能其實還不錯!


CrytalDiskMark測試

一般測試,Seq讀取速度:465.4MB/Sec,Seq寫入速度:447.9MB/Sec


0Fill測試,Seq讀取速度:467.2MB/Sec,Seq寫入速度:424.2MB/Sec


wPrime測試

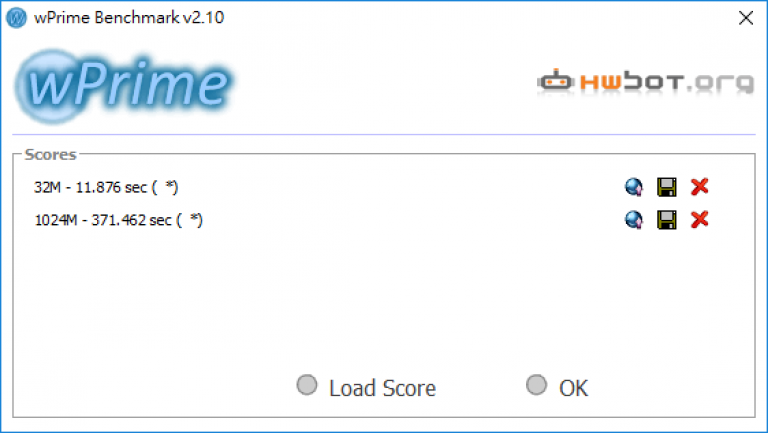

32M:11.876 Sec,1024M:371.462 Sec


3DMark測試

開始進行3DMark測試,處理器:Intel Core i7-6700HQ@2600MHz,顯示卡:NVIDIA GeForce GTX 950@935MHz,作業系統:Windows 10 64-bit,記憶體:16384MB,硬碟:262.32GB


Cloud Gate測試項目,總分:18384,Graphics score:36314,Physics score:6739


Fire Stike Extreme測試項目,總分:2738,Graphics score:2852,Physics score:9672,Combined score:1153


Fire Strike Ultra測試項目,總分:1405,Graphics score:1367,Physics score:9720,Combined score:679


Fire Strike測試項目,總分:5256,Graphics score:6006,Physics score:9629,Combined score:2008


Ice Storm Extreme測試項目,總分:105606,Graphics score:172932,Physics score:44699


Ice Storm測試項目,總分:115573,Graphics score:214620,Physics score:44192


Sky Diver測試項目,總分:17172,Graphics score:20437,Physics score:9159,Combined score:19391


#圖=http://www.pcdiy.com.tw/a18612482,Graphics score:1707,CPU test:3820

Unigine Heaven Benchmark 4.0 Basic(Direct3D11)測試

Render:Direct3D11,Mode:1600x900 8xAA Windowed,Preset:Extreme。FPS:33.1,Score:834,Min FPS:18.4,Max FPS:72.9


Render:Direct3D11,Mode:1926x1063 8xAA Windowed,Preset:Custom,Quality:Ultra,Tessellation:Extreme。FPS:24.4,Score:611,Min FPS:13.8,Max FPS:54.8


PCMark8測試

Creative accelerated:5585


Home accelerated:4277


Work accelerated:4854


市場行情

第一代的「技嘉GIGABYTE BRIX Gaming UHD迷你電競桌機」,目前共推出兩個型號,分別為GB-BNi7HG4-950與GB-BNi5HG4-950。兩個版本,目前台北光華商場都已經正式開賣。

GB-BNi7HG4-950的話,台灣光華商場已經開賣,原價屋報價:28,990元。美國市場也已經開賣,newegg報價:美金999.99元(折合台幣31,520元)。中國市場也已經開賣,淘寶網報價:人民幣7,999元(折合台幣37,946元)

GB-BNi7HG4-950的話,台灣光華商場已經開賣,原價屋報價:28,990元


GB-BNi7HG4-950的話,美國市場也已經開賣,newegg報價:美金999.99元(折合台幣31,520元)


GB-BNi7HG4-950的話,中國市場也已經開賣,淘寶網報價:人民幣7,999元(折合台幣37,946元)


GB-BNi5HG4-950的話,目前只有台北光華商場開賣,原價屋報價:25,990元。美國市場與中國市場,目前都還沒開賣。

GIGABYTE BRIX Gaming UHD GB-BNi7HG4-950,外觀質感好,強大效能與靜音運作,整體表現優異。PCDIY!在此特別推薦!


迷你電競桌機中的頂尖之作!

這次,實測開箱了技嘉科技送測的GIGABYTE BRIX Gaming UHD GB-BNi7HG4-950,對於電競風格造型設計,以及強大效能,極致靜音表現,印象非常深刻。

整體來說,這是迷你電競桌機中的頂尖之作!

廠商資訊

廠商名稱:GIGABYTE - 技嘉科技股份有限公司
廠商電話:0800-079-800
廠商網址: www.gigabyte.tw
