全球首拆》微星MSI GT80 Titan SLI實機拆解,史上最強電競筆電完全解密!

文.圖/賴明亨 2015-03-01 00:00:00
MSI GT80 Titan SLI,搭載了真正全尺寸Cherry MX機械軸電競鍵盤,數字鍵則包含在右方TouchPad裡面!


史上最強電競筆電是哪一台?無疑的,肯定是搭載真正全尺寸Cherry MX機械軸電競鍵盤的MSI GT80 Titan SLI。這台電競筆電真的很強,配備最強雙組NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡SLI,擁有最強處理器Intel Core i7-4980HQ處理器,光是擁有這些硬體配備,戰鬥力就已經猛到不行。更強悍的,記憶體攻頂為DDR3L-1600 8GBx4=32GB,硬碟攻頂為Super RAID 3,採用4張M.2 SSD以RAID 0加速,存取速度上1600MB/Sec,搭配一顆7200轉2.5吋HDD,擁有BD燒錄器,並擁有鍍金音效端子,還配備2.1聲道4+1的DYNAUDIO喇叭系統,加上steelseries遊戲鍵盤與Killer DoubleShot遊戲網卡,很肯定的,這真的是當今最強悍的遊戲筆電。為了一窺它的真面目,了解它的全貌,PCDIY! online,特別走訪位於中和的微星科技,找來了研發、設計、製造這台航空母艦等級電競筆電的靈魂人物,帶領大家一起探索它的奧祕。接下來,就讓我們一起進入MSI GT80 Titan SLI遊戲筆電的世界吧!

這次,由微星科技的NB業務暨行銷處副總經理 郭緒光,帶領著研發、設計、製造、銷售這台航空母艦等級MSI GT80 Titan SLI電競筆電的靈魂人物,包括了NB行銷部產品行銷經理 林哲毅,國內業務部產品經理 林世宗,以及電競筆電的研發、設計部門團隊,一同來跟PCDIY! online 的玩家們,分享這台史上最強電競筆電的祕密!


---------------

專題報導

主內容
(01)電競筆電之王MSI GT80 Titan SLI,世界上第一台機械鍵盤遊戲筆電報到!

重點內容
(02)全球首拆》微星MSI GT80 Titan SLI實機拆解,史上最強電競筆電完全解密!
(03)效能實測》微星MSI GT80 Titan SLI性能解析,電競筆電戰鬥力徹底研究!
(04)5K UHD的挑戰,MSI GT80 Titan SLI電競筆電 v.s. DELL UltraSharp UP2715K
(05)微星科技林哲毅》真正的電競筆電,是要擁有強大的戰鬥力!
(06)PCDIY!第十屆2014玩家票選品牌大賞獲獎廠商專訪,電競筆電最佳品牌:MSI
---------------

微星科技,打造出了全世界最強的電競筆電!

微星科技在電競筆電世界的努力,持續不斷的創新,以及再突破,獲得了相當大的成功,不僅獲得全球用戶的肯定,口碑相傳,消費者回流再購買,讓微星電競筆電的銷售量持續攀上新高,成功的闖入了原先DELL旗下外星人Alienware,以及ASUS ROG,所獨佔的電競筆電市場,而且讓後面進入的Razer、GIGABYTE、acer等遊戲筆電業者倍感壓力。因而,微星科技也展開了筆電世界的太空計劃,立志打造出全世界最強的電競筆電,除了要把世界上最強的硬體做到遊戲筆電裡面,還要引進真正全尺寸Cherry MX機械軸電競鍵盤,由於困難度相當高,被喻為是筆電世界的登陸月球計畫。當然,若能成功的做出來,不僅可以建立起微星科技在筆電世界的品牌形象,而且也能一舉在電競筆電領域稱王,這就是本次PCDIY!電腦硬派月刊解體天國專欄,要全拆解的MSI GT80 Titan SLI遊戲筆電。

MSI GT80 Titan系列電競筆電,市場上銷售多種款式,除了處理器搭載的不同,以及記憶體、固態硬碟、傳統硬碟配備的款式、容量不一樣,依照搭配的獨立顯示卡,共可分為一般版本,以及SLI版本。一般版本,有區分成採用單張GeForce GTX 970M 6GB GDDR5或單張GeForce GTX 980M 8GB GDDR5獨立顯示卡,SLI版本,有區分成採用兩張GeForce GTX 970M 6GB GDDR5或兩張GeForce GTX 980M 8GB GDDR5獨立顯示卡。


MSI GT80 Titan SLI,配備最強雙組NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡SLI,擁有最強處理器Intel Core i7-4980HQ處理器,光是擁有這些硬體配備,戰鬥力就已經猛到不行!


微星科技,獲得了2014年PCDIY!玩家票選品牌大賞 → 最佳電競筆電品牌肯定!

PCDIY!電腦硬派月刊,在2014年底,也舉辦了第十屆PCDIY!玩家票選品牌大賞,MSI微星科技獲得了玩家投票電競筆電最佳品牌的肯定。這也代表著,微星科技在電競筆電方面的努力,獲得了台灣玩家一致的肯定。

微星科技國內業務部林世宗說明:「微星科技用心傾聽,打造出全世界最強的MSI GT80 Titan SLI電競筆電,就是聽見了玩家的聲音,為了滿足玩家的需求,而做出了這個筆電世界的登陸月球計畫!」


微星科技NB行銷部產品行銷經理 林哲毅說到:「微星科技不斷創新,也展開了筆電世界的太空計劃,立志打造出全世界最強的電競筆電,除了要把世界上最強的硬體做到遊戲筆電裡面,還要引進真正全尺寸Cherry MX機械軸電競鍵盤,這就是這次要展示給大家看的MSI GT80 Titan SLI電競筆電!」




MSI GT80 Titan SLI酷炫外觀!

MSI GT80 Titan SLI,搭載了18.4吋的Full HD螢幕,重量卻只有4.5KG,厚度在最厚處也只有4.9CM,可以說是已經在這樣航空母艦等級電競筆電,實現的輕薄的設計,外觀上也採用了極簡的流線設計。上蓋使用了金屬髮絲紋,筆電上蓋,有著微星科技的GAMING G SERIES的龍圖騰,象徵的是電競筆電系列的商標。筆電兩側、下方,以及後方,則有大型散熱孔,採用的是下方進氣,由兩側及後方的散熱孔出氣,運用了特殊設計的3組散熱器,搭配大型熱導管,透過2個散熱風扇,分別將CPU、GPU的廢熱帶出,即便Intel Core i7-4980HQ全速運作,TDP高達47W,單組NVIDIA GeForce GTX 980M 8GB GDDR5的MXM獨立顯示卡全速運作,TDP就高達125W,2組全速運作,TDP更上看250W,等同要解CPU、GPU的廢熱,就要有297W,逼近300W解熱的能力,微星科技的電競筆電的研發、設計部門團隊,成功的解決了散熱的問題,並把這台電競筆電,實現了輕薄的可能!

筆電上蓋,有著微星科技的GAMING G SERIES的龍圖騰,象徵的是電競筆電系列的商標!


筆電左側,不但有一組SD讀卡機,3個USB 3.0埠,1組光纖輸出,以及具備鍍金輸入、輸出的3.5mm音效埠


筆電右側,則有2個USB 3.0埠


筆電後方,擁有2組mini DispalyPort 1.2輸出端子,1組HDMI 1.4輸出端子,1組10/100/1000Mbps有線網路GbE連接埠,以及變壓器的電源輸入端子


鍵盤採用了Cherry MX機械軸


這組鍵盤,為電競鍵盤大廠steelseries,特別針對MSI GT80 Titan SLI所調教設計出來,除了擁有FN熱鍵可啟用特殊功能,本身具備了紅色背光,以及可換鍵帽的設計!


微星科技,還特別針對MSI GT80 Titan SLI玩家,致贈了金色的A、S、D、W方向鍵的鍵帽,凸顯玩家的與眾不同,讓操控遊戲的爽度更為提昇!


MSI GT80 Titan SLI實機拆解!

MSI GT80 Titan系列,市場上銷售多種款式,除了處理器搭載的不同,以及記憶體、固態硬碟、傳統硬碟配備的款式、容量不一樣,依照搭配的獨立顯示卡,共可分為一般版本,以及SLI版本。一般版本,有區分成採用單張GeForce GTX 970M 6GB GDDR5或單張GeForce GTX 980M 8GB GDDR5獨立顯示卡,SLI版本,有區分成採用兩張GeForce GTX 970M 6GB GDDR5或兩張GeForce GTX 980M 8GB GDDR5獨立顯示卡。這邊拆解的,則是搭載Intel Core i7-4710HQ處理器,以及兩張NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡,高階版本的MSI GT80 Titan SLI機種。

大部分的硬體配備,都在鍵盤上面這片龍圖騰鋁合金蓋子的下面!


卸下螺絲,就能輕鬆的打開!

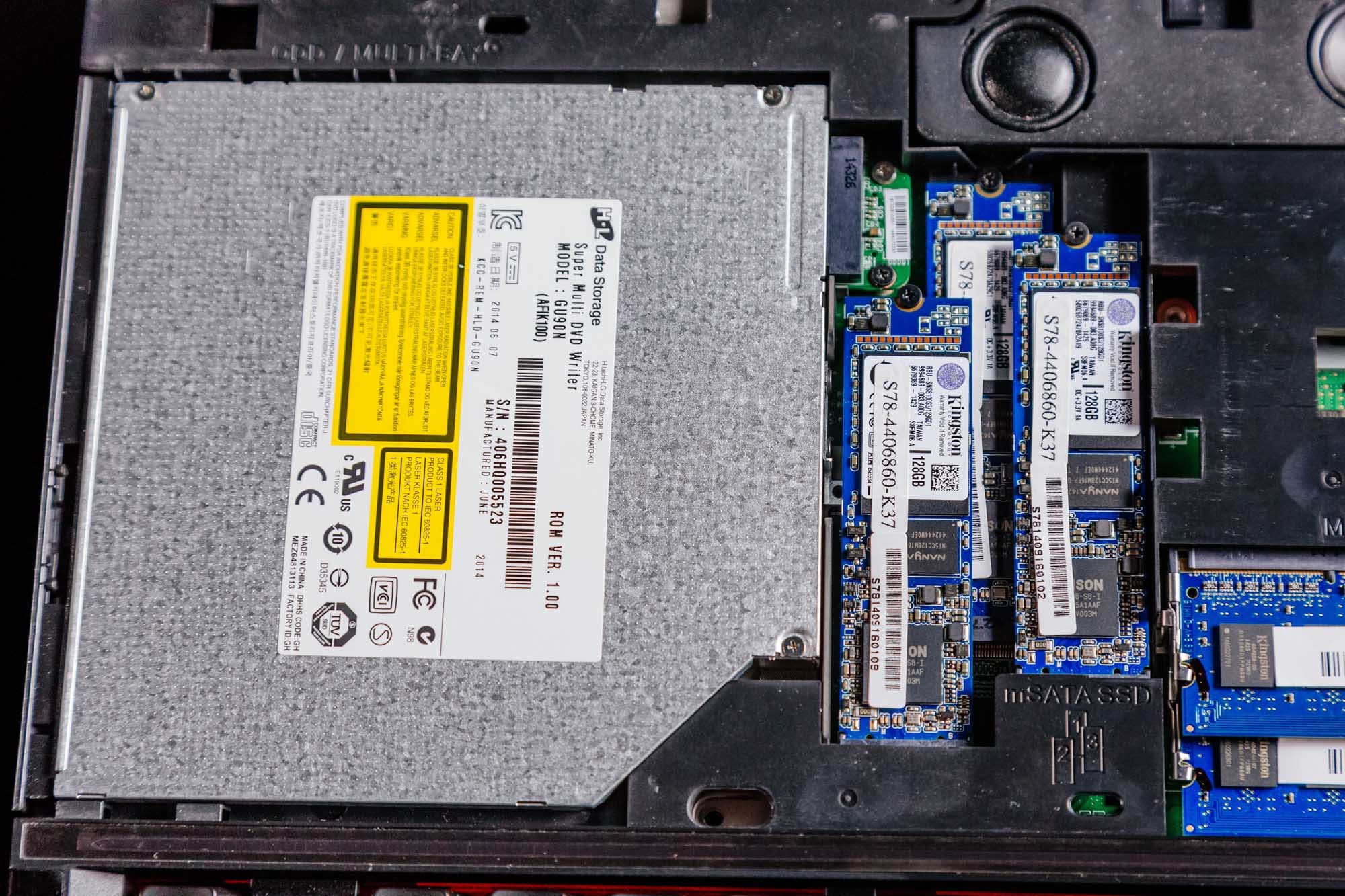

映入眼簾的,是HLDS的Super Multi DVD Writer燒錄器,2支DDR3 SO-DIMM記憶體、4支M.2的PCIe SSD卡,2.5吋HDD,子䁒MS-1812C主機板的字樣,雙燈道喇叭部分,採用的音箱也在正上方,明顯可以看到4顆喇叭單體!


可以明顯看到,2支DDR3 SO-DIMM記憶體、4支M.2的PCIe SSD卡,全是使用金士頓Kingston的!


全部硬體配備,都能完全的拆卸下來!


光碟機用的是Hitachi-LG Data Storage的Super Multi DVD Writer


MSI GT80 Titan SLI,採用Kingston Memory、SSD解決方案!


主機板型號,MS-1812C


音效部分,為丹麥的世界級發燒音響大廠Dynaudio操刀,採用了雙聲道音箱設計,上面用了4顆單體,來做聲音的輸出!


拆下全部的配備之後,來看看用了哪些好東西吧!


鍵盤上方的硬體配備!

MSI GT80 Titan SLI,硬體配備的話,全都在鍵盤上方的位置,以及機身下方的位置,由於機械式鍵盤本身有一定的厚度,加上鍵盤機械操作的時候,下方則會受到激烈的敲擊,產生相當大程度的震動,因而整個電競筆電的主機板,與所有的硬體配備,整個都移到了鍵盤上方,要打開上面這片龍圖騰鋁合金蓋子,則要卸下筆電下方的2顆固定螺絲,就能輕鬆的打開一窺鍵盤上方的硬體配備!

金士頓針對微星科技客製化的Kingston DDR3L-1600 4GB記憶體模組(MSI16D3LS1KFG/4GB),為雙面記憶體顆粒設計,上面使用了8顆的記憶體顆粒,顆粒品牌為Kingston,顆粒編號為DS12-8ED1FPGGBU,製造週期為1425,製造批號為PZ9R0,製造編號為1460227102。記憶體的話,MSI GT80 Titan SLI總共有4組DDR3 SO-DIMM插槽,可安裝4條DDR3-1600L 8GB記憶體模組,達到8GB x4=32GB最大容量!


金士頓針對微星科技客製化的M.2介面128GB PCIe SSD固態硬碟(RBU-SNS8100S3/128GD1),採用DC+3.3V供電,耗電為1A,使用的PHISON PS3108-S8控制器主控,NANYA DDR3-1600 256MB快取記憶體(NT5CC128M16FP-DI,128M x16),並搭配了4顆MLC NAND Flash顆粒,顆粒品牌為Kingston,顆粒編號為FA32B08UCT1-BC,每顆MLC Flash容量為32GB


機械硬碟使用的是SATA 6Gb/s介面7200轉的WD藍標750GB(WD7500BPVX)HDD,Product of Thailand,MDL:WD7500BPVX-22JC3T0


為了讓空間最佳化設計,使用了軟排線來連接HDD


光碟機用的是Hitachi-LG Data Storage的GU90N(AFIK100),型號為KCC-REM-HLD-GU90N


機身下方的硬體配備!

MSI GT80 Titan SLI,硬體配備不只在鍵盤上方的位置,機身下方則是重量級零組件的位置,包括CPU、GPU都是要打開機身下方的下蓋,才能看到這些重型零組件。然而,電競筆電的話,通常會比較注重聲音的輸出,這款也是如此,可以在機身下方看到Sound by DYNAUDIO字樣,這是搭載一顆重低音喇叭的DYNAUDIO重低音音箱。接下來,我們要來瞧瞧,還有什麼驚人的重裝備。

機身下方的下蓋


機身下蓋,裡面還使用的紅色的造型網。值得注意的是,機身下蓋內部,還有噴上完整的抗EMI的金屬烤漆,做工相當精細!

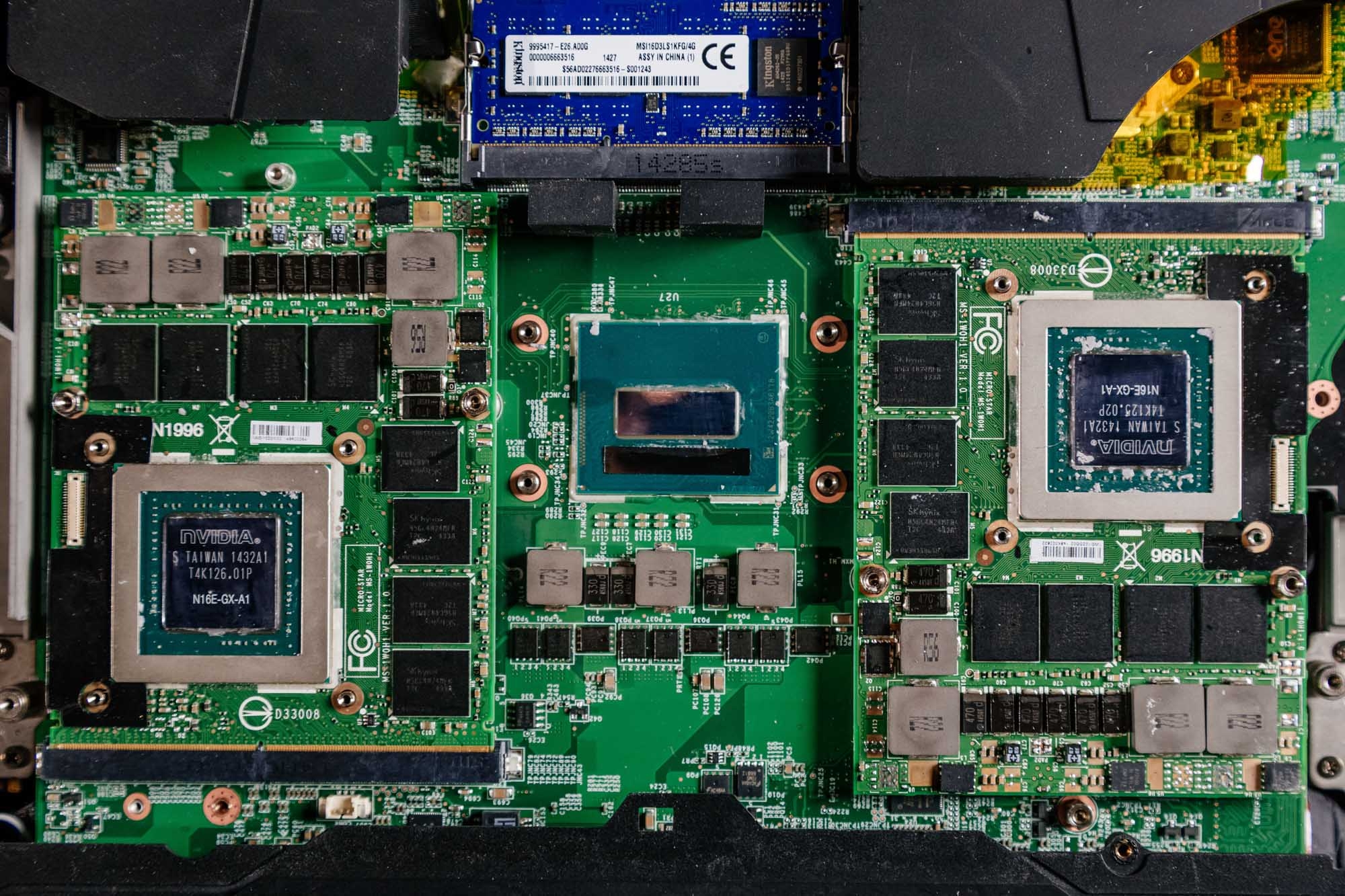

映入眼簾的,中間是CPU,兩側是GPU,上方還有2支DDR3 SO-DIMM記憶體,右上方還有電池。電池還蠻小顆的!在記憶體旁邊,還有搭載一顆重低音喇叭的DYNAUDIO重低音音箱!


每顆GPU,使用3根熱導管來傳導,並使用獨立的大型散熱器來進行空冷的排熱


兩組GPU的MXM獨立顯卡擴充卡,採用的是對稱式散熱設計


CPU,是用2根2熱管,來分別傳導到GPU散熱器,分別輔助來進行空冷的排熱


MSI GT80 Titan SLI,所使用這條SLI排線是特製的,型號為MS181X-MXM-0B


SLI排線,使用連接器固定MXM獨立顯示卡,並使用耐熱膠布來固定!


卸下一個GPU散熱器,可以發現CPU的熱導管散熱器是獨立的,採用的是後方出氣散熱,CPU則是側面及後方出氣散熱,整個氣流是從機身下方進氣!


這就是MXM介面的NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡本尊


GPU上面的編號為N16E-GX-A1,上面有TAIWAN字樣


拆下另一組GPU散熱器之後,另一側的NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡,兩張採用不同方向的方式安裝,這是為了方便SLI的連接所設計


2張MXM介面NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡,看了讓人直流口水


BGA包裝處理器雖然沒有標示型號,但上面有Core stepping字樣為SR1PX,代表的這顆是Intel Core i7-4710HQ(4-Core,2.5GHz),TurboBoost的話,1-Core可達3.5GHz,2-Core可達3.4GHz,3-Core、4-Core可達3.3GHz。值得注意的,這台MSI GT80 Titan SLI,可以搭載最高級的Intel Core i7-4980HQ(4-Core,2.8GHz),這顆有128MB L4快取記憶體,這是給Intel Iris Pro 5200內顯的顯示記憶體,也可以搭載最高級的Intel Core i7-4940MX Extreme(4-Core,3.1GHz),不過這顆就沒有128MB L4快取記憶體,只有Intel Graphics HD 4600內顯,但額外提供了超頻的能力!


卸下了2組GPU散熱器,以及1組CPU散熱器之後,重量整個大幅降低!


2組GPU散熱器,以及1組CPU散熱器的全貌!


很難想像,裡面所使用的2張MXM介面NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡,居然是微星顯示卡部門協助特製的版本,型號為MS-1W0H1,版本為VER 1.0


後面還有兩條金士頓針對微星科技客製化的Kingston DDR3L-1600 4GB記憶體模組(MSI16D3LS1KFG/4GB)


型號為BTY-L78讀14.4V 5225mAh/75.24Wh的鋰離子充電式電池,上面標示很清楚,不可以高45℃的溫度,並要遠離火源,也難怪電池的位置避開了CPU、GPU散熱器,直接放置在觸控板下方,其他位置已經被機械式鍵盤給佔滿!


使用台達電子型號為ADP-330AB變壓器,為100~240V/4.4A全域式變壓器,輸出電壓為19.5V,最大電流可供16.9A,最大輸出電源瓦數為330W


MSI GT80 Titan SLI的獨到之處!

看到這邊,PCDIY! online在微星科技的NB業務暨行銷處副總經理 郭緒光,帶領著研發、設計、製造、銷售這台航空母艦等級MSI GT80 Titan SLI電競筆電的靈魂人物,包括了NB行銷部產品行銷經理 林哲毅,國內業務部產品經理 林世宗,以及電競筆電的研發、設計部門團隊火力支援之下,將這台MSI GT80 Titan SLI遊戲筆電完全拆解,讓我們看到了它正的內在。整體來說,本身的硬體肌肉,可以說是非常夠力。

還有什麼獨到之處呢?這邊就由微星科技NB行銷部產品行銷經理 林哲毅,來做個特別說明!

微星科技NB行銷部產品行銷經理 林哲毅,補充:「MSI GT80 Titan SLI電競筆電是為了玩家而生,引進了真正全尺寸Cherry MX機械軸電競鍵盤,可以讓玩家充分享受操控上的樂趣。使用的不是一般的電競鍵盤,而是電競鍵盤大廠steelseries,特別調教設計出來,針對遊戲筆電所設計,強化結構考量的機械式按鍵鍵盤,可以提供絕佳的敲擊手感!」


微星科技NB行銷部產品行銷經理 林哲毅,提到:「MSI GT80 Titan SLI在散熱上下足了功夫,經過熱模擬的散熱設計,真才實料的大型散熱器,以及專用熱導管散熱強化,CPU、GPU透過下方進氣,兩側及後方排氣散熱,全速運作之下,不但不會熱當,噪音也降到了最低。此外,在耐用度上,經過了嚴格的設計與驗證,為的就是滿足玩家激烈操作而生,不管是機械鍵盤本身的穩定度,螢幕轉軸的耐用度,全都針對玩家激烈操作做了考量,提供玩家最棒的操控性能!」


微星科技NB行銷部產品行銷經理 林哲毅,補充說明:「MSI GT80 Titan SLI,不但用了最強的Intel Core i7-4980HQ(4-Core,2.8GHz),也用了兩張NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡,跑SLI,在優異的散熱設計,以及高規格的散熱用料,確保CPU、GPU全速運作之下,不會有熱當的狀況發生!」


微星科技NB行銷部產品行銷經理 林哲毅,說明:「MSI GT80 Titan SLI引進了非常獨特的SUPER RAID 3,透過將四張STATA 6Gb/s介面的M.2 PCIe SSD,以RAID 0方式進行磁碟陣列存取,存取速度上可達1600MB/Sec,任何的讀寫資料都能瞬間完成。而且,還擁有2組mini DisplayPort 1.2與1組HDMI 1.4,不但可以外接三螢幕顯示輸出,也可以支援雙4K UHD顯示器,或安裝單5K UHD顯示器,多螢幕玩遊戲也沒有任何問題!」


微星科技NB行銷部產品行銷經理 林哲毅,說明:「MSI GT80 Titan SLI為了讓玩家享受音效的臨場感,電路方面使用了Audio Boost 2技術,並加入了音效擴大晶片,可以對應高阻抗的32、48 Ω電競耳機,還找來了丹麥的世界級發燒音響大廠Dynaudio操刀,中高音使用了4顆喇叭單體,使用了迷你音箱設計,低音也使用了迷你音箱設計,因此不但可以輸出比較大的聲音,就連聲音的細節也有不錯的表現。就連3.5mm音效連接埠,也使用了音響級的鍍金接頭,就連SPDIF光纖輸出也一應俱全!」


微星科技的NB業務暨行銷處副總經理 郭緒光,這次則要把這部世界上第一台機械鍵盤遊戲筆電MSI GT80 Titan SLI,透過PCDIY!電腦硬派月刊解體天國的完全拆解,脫光光讓玩家能進一步認識它。


MSI GT80 Titan SLI電競筆電,引進了機械式鍵盤,加上強大的雙組GeForce GTX 980M 8GB GDDR5獨立顯示卡SLI,以及各式的遊戲軟硬體強化,讓玩家可以充分享受遊戲的樂趣,實測效能表現強悍,整體表現優異。PCDIY!在此特別推薦!


2015年最強電競筆電,GTA5俠盜獵車手V也能極速狂飆!

現在,要玩遊戲,無疑的,GTA5俠盜獵車手V是最夯的。不過,要把這個遊戲跑得順,CPU、GPU都要快才行,MSI GT80 Titan SLI電競筆電,以最強的Intel Core i7-4980HQ處理器,搭配雙組NVIDIA GeForce GTX 980M 8GB GDDR5獨立顯示卡SLI,記憶體攻頂為DDR3L-1600 8GBx4=32GB,硬碟攻頂為Super RAID 3,採用4張M.2 SSD以RAID 0加速,存取速度上1600MB/Sec,還配備2.1聲道4+1的DYNAUDIO喇叭系統,加上steelseries遊戲鍵盤與Killer DoubleShot遊戲網卡,很肯定的,無論是什麼吃重的遊戲,都能順暢的運行,就連GTA5俠盜獵車手V,也能極速狂飆。2015年最強電競筆電,MSI GT80 Titan SLI可以說當之無愧!
