浩鑫Shuttle NC01U5迷你電腦實測開箱,搭配XVB01、XLB01、XCB01擴充模組升級多樣化應用!

文.圖/陳兆宏 2016-08-01 11:43:07
浩鑫Shuttle NC01U5迷你電腦,加裝XVB01顯示卡模組,搖身一變擁有獨立顯卡的繪圖效能迷你電腦


選購迷你電腦的目的,主要就是看在它的輕巧、迷你,在桌面上僅佔用一點點空間,或者可以直接附掛在螢幕或牆上,搭配其超小的耗電量,以及一台可以多螢幕輸出等功能,適合拿來做各種文書機、上網機、家庭劇院機、辦公用桌機、數位看板、POS機、…等應用。市面上有不少這類的迷你電腦,不過這次要介紹的,是具備擴充功能的浩鑫Shuttle XPC nano迷你電腦系統NC01U家族,這個迷你電腦可以自己買準系統(Barebone)來組裝,或者買整機系統(System)來直接使用。其具備一般電腦必備的功能之外,還可以另外安裝其擴充模組,包含XVB01 (顯示卡)、XLB01 (網路埠)、XCB01 (序列埠)等三大模組,可以直接安裝在NC01U的迷你電腦主機上,以提升該迷你電腦的功能。可說是一款不錯的、「可以升級的」迷你電腦。

NC01U5主機,與XVB01(V=VGA,顯卡)、XLB01(L=LAN網卡)、XCB01(C=COM序列埠)等三大擴充模組(由左至右)


「浩鑫Shuttle NC01U5迷你電腦」重裝上陣

迷你電腦世界的王者浩鑫科技,於2015年推出了全新的NC01U家族,以體積僅0.5公升的體積、重量360g的輕盈外型,吸引消費者的目光。我們先前針對NC01U準系統的評測報導,請參閱此處。以下我們針對效能更快的NC01U5系統,以及此家族可以搭配的三大擴充模組來做介紹。

NC01U5主機以及各式配件。包含65W變壓器、安裝說明書、底座、螺絲、SATA硬碟安裝配件、驅動程式光碟、VESA標準懸掛支架


這次介紹的浩鑫XPC nano (超迷你桌機)系列,型號為NC01U5,是採用Intel Core i5-5200U處理器的版本,以更快的效能,讓迷你電腦也能擁有桌機的效能水準。外型方面,NC01U5僅0.5公升體積、重量360g,上蓋採鏡面烤漆處理,並可橫放或直放,非常節省桌面空間,其支援VESA懸掛標準,亦可掛於牆壁或螢幕後方。

NC01U5主機可橫擺,亦可搭配腳架來直擺,僅0.5公升體積,非常省空間


至於內裝規格方面,NC01U5,採用Intel Core i5-5200U處理器,內建Intel Gigabit LAN有線與Wi-Fi ac+藍牙4.0無線網路,並提供USB 3.0、2.0埠各兩組,以及mini-DP、HDMI等視訊輸出埠。 更保留RS232埠以連接早期條碼機等周邊。

NC01U5底部有個擴充插槽,將貼紙撕開,即可連接其專屬擴充模組


獨立使用NC01U5時,搭配的是標準的65W變壓器


三大外接擴充模組,V, L, C各顯其威

NC01U系列具備外接擴充槽,可與擴充模組堆疊起來並連接好,以擴充其功能。不過一次只能選擇一個擴充周邊來堆疊起來,無法同時連接兩個擴充周邊來疊羅漢的喔!以下分別說明這三種擴充模組的功能。

XVB01 (V=VGA) 顯示卡擴充模組
XVB01 (V=VGA)即是內建AMD Radeon R7 M370顯卡元件,連接好即可升級GPU效能,並提供4K影音輸出,讓原先的NC01U5的Intel內顯晶片,變成以AMD的外顯晶片輸出,以便提升3D繪圖效能,讓迷你電腦也能看影音、玩遊戲。

由於外顯晶片需要較大的電量,因此XVB01包裝盒裡,隨附一組90W變壓器,是用來取代原先的65W變壓器用的。亦即,原先使用NC01U5只要65W即可,但若要使用NC01U5 + XVB01 的話,就得改插90W的變壓器,才能順暢運作。

XVB01 (VGA)擴充模組包裝,除了模組本身、說明書、螺絲配件外,還另附足瓦的90W變壓器


這是包裝內隨附的90W變壓器,必須改用此變壓器,才能讓NC01U5 + XVB01 正常運作


XVB01擴充模組的正面,有分成S1與S2螺絲組,S2可以拆下上蓋,而S1則是搭配長形螺絲以與主機固定


XVB01的擴充面,有個連接埠,以與主機連結

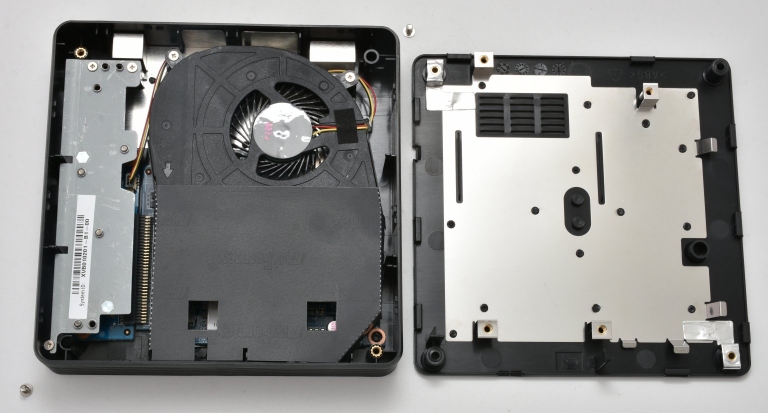

拆開XVB01擴充模組,看看內部,裡面會先看到一組散熱風扇


將散熱風扇取出,即可看到外接顯示卡模組


外接顯示卡模組,右邊是風扇,中間是顯示卡PCB,左邊是擴充插槽轉換卡


拆下散熱風扇之後,即可看到顯示卡晶片與記憶體晶片


近看顯示卡晶片,可看到AMD編號1537的GPU (R7 M370),以及Samsung K4W2G1646Q-BC1A繪圖記憶體晶片


安裝時,只要將XVB01的螺絲轉開,再將NC01U5主機的擴充槽貼紙撕開,然後將XVB01擴充模組堆疊上去,並將螺絲與腳墊裝上,即可使用。值得說明的是,由於XVB01不支援隨插即用,因此在開機狀態下,是無法直接進行熱插拔的。這點請留意!

NC01U5主機(上)接上XVB01擴充模組(下)的樣子


XLB01 (L=LAN) 網路卡擴充模組
XLB01 (L=LAN)模組,提供GbE LAN一組與USB 2.0兩組,主打多網卡運作,適合拿來做Edge電腦,工業控制運算,或者輕量伺服器使用。使用時,只要搭配主機標準的65W變壓器即可,不需要使用到顯示卡模組的90W變壓器。

XLB01 (LAN)擴充模組包裝,提供模組本身、硬碟擴充架、螺絲配件,與說明書


XLB01擴充模組的正面,同樣分成S1與S2螺絲組,S2可以拆下上蓋以擴充硬碟用,而S1則是搭配長形螺絲以與主機固定

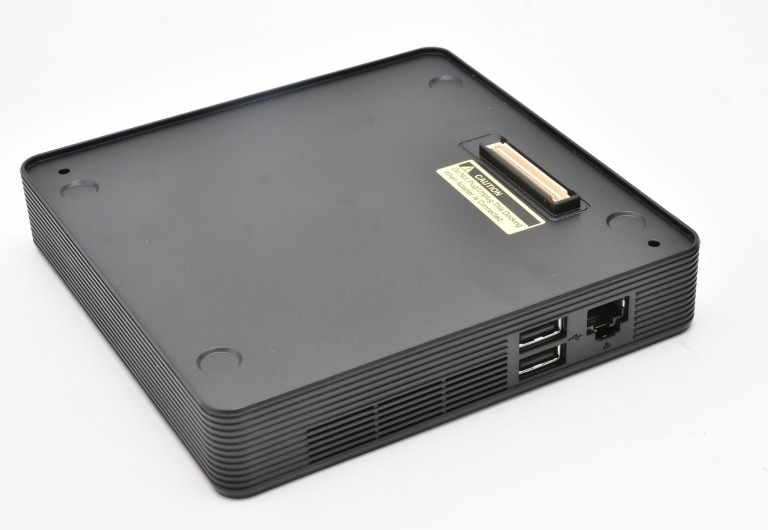

XLB01的擴充面,有個連接埠,以與主機連結。側面則有LAN 埠 + 2組USB 2.0埠


安裝時,由於XLB01有內建一組2.5吋SATA 3插槽,可先擴充第二部7或9mm高的SATA硬碟再連接。再將NC01U5主機的擴充槽貼紙撕開,然後將XLB01擴充模組堆疊上去,並將螺絲與腳墊裝上,即可使用。

XLB01擴充模組內部,有預留一組2.5吋SATA 6Gbps的硬碟安裝空間


可以安裝好一部2.5吋SATA 6Gbps的硬碟或SSD,當作系統第二顆硬碟


XLB01的PCB板近照


NC01U5主機(上)接上XLB01擴充模組(下)的樣子,下方多了一個LAN埠與兩組USB 2.0埠


XCB01 (C=COM) 序列埠擴充模組
XCB01 (C=COM)模組,提供USB 2.0兩組與COM埠三組,多種COM埠適合應用在POS或工商業應用。讓早期需要連接序列埠的周邊,都可以連接使用。使用時,也只要搭配主機標準的65W變壓器即可。

XCB01 (COM)擴充模組包裝,提供模組本身、硬碟擴充架、螺絲配件,光碟與說明書


同樣的,將主機與擴充模組連接時,XCB01也內建一組2.5吋SATA 3插槽,可先擴充第二部7或9mm高的SATA硬碟再連接。將主機的擴充槽貼紙撕開,然後將擴充模組堆疊上去,並將螺絲與腳墊裝上,即可使用。

XCB01擴充模組的正面,同樣分成S1與S2螺絲組,S2可以拆下上蓋以擴充硬碟用,而S1則是搭配長形螺絲以與主機固定


XCB01的擴充面,有個連接埠,以與主機連結。側面則有3組COM 埠 + 2組USB 2.0埠


XCB01擴充模組內部,一樣也可安裝一部2.5吋SATA 6Gbps的硬碟


XCB01的PCB板近照


NC01U5主機(上)接上XCB01擴充模組(下)的樣子,下方多了三組COM埠,加上原本的一組COM埠,共有4組


再看另外一個角度,下方多了兩組USB 2.0埠,搭配原先後面的兩組USB 2.0埠,就共有4組


效能測試

實機效能部份,以PCMark 7測試系統效能,獲得整體分數為5152分(單機)或5319分(搭配XVB01),至於3DMark部份則內顯模式無法執行DX12項目,而插上XVB01後即可執行DX12項目,並可執行一些3D遊戲,且播放高畫質影片時也不會Lag。

以CPU-Z檢測CPU資訊


以GPU-Z檢測內顯GPU資訊


安裝XVB01擴充模組時,以GPU-Z檢測外部顯示GPU資訊

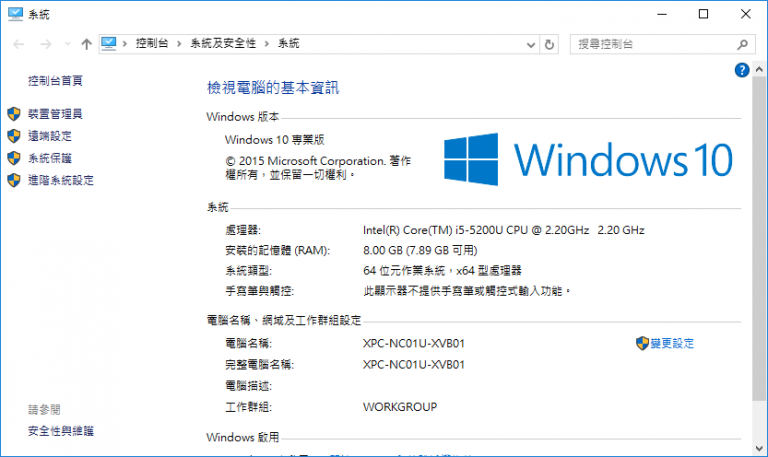

檢視系統資訊,採用Core i5-5200 CPU 2.2GHz,搭配8GB記憶體


安裝XVB01擴充模組時的裝置管理員內容,主要多了AMD Radeon R7 M370顯示卡


安裝XLB01擴充模組時的裝置管理員內容,主要多了Intel i211 Gigabit有線網路卡,與一組SATA硬碟


安裝XCB01擴充模組時的裝置管理員內容,主要多了三組PCIe-to-High Speed Serial Port,與一組SATA硬碟


獨立主機時,測試PCMark7的整體效能


搭配XVB01外接顯示卡模組時,測試PCMark7的整體效能


搭配XVB01外接顯示卡模組時,3DMark可以測試出DirectX 12的成績

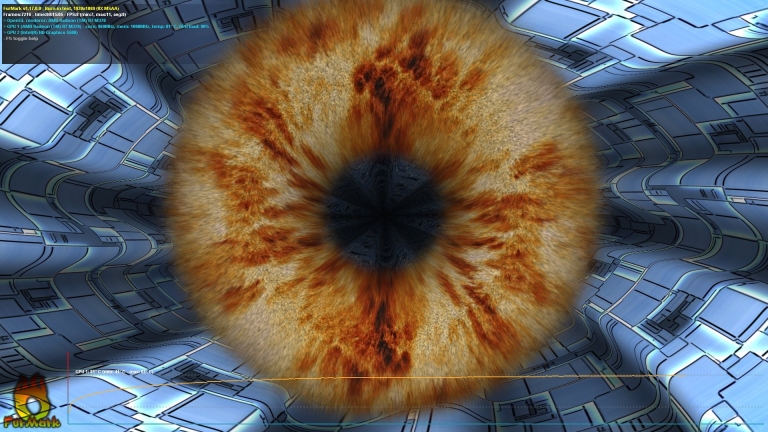

搭配XVB01外接顯示卡模組時,測試FurMark的GPU燒機溫度,從41度C~81度C


產品規格配備


效能評測軟體測試數據


升級多樣化應用!

整體來說,NC01U5可說是迷你電腦中的中階效能產品,一般家用與辦公使用上,效能可說是綽綽有餘。如果需要更多擴充功能。就可以選擇其擴充模組。不管是擴充顯示卡(XVB01)、網路卡+第二顆硬碟(XLB01)、序列埠+第二顆硬碟(XCB01),都能依照自己的需求來選購其模組來升級。由於NC05U搭配各種擴充模組,堆疊運作時也非常安靜,若有需要時亦可拆下來變換擴充模組,因此,可說是集小巧、多擴充性的迷你電腦,適合在辦公室、工商業場所、家用娛樂機、上網機、家庭劇院等場合使用。搭配各式擴充模組,例如XVB01 (顯示卡)、XLB01 (網路卡)、XCB01 (序列埠),都能輕鬆讓主機的效能擴充上去。

廠商資訊

廠商名稱:shuttle - 浩鑫股份有限公司
廠商電話:02-8792-6168
廠商網址: #連結=www.shuttle.com
