MSI 2WAY SLI HB BRIDGE L/M橋接器實測開箱,雙顯示卡發揮全速效能的神兵利器!

文.圖/何念喬 2017-04-15 17:58:58
微星推出MSI 2WAY SLI HB BRIDGE L/M橋接器,為您的GeForce GTX 10系列、TITAN X雙顯示卡發揮最佳效能戰力!


自NVIDIA推出雙卡SLI (Scalable Link Interface)-讓電腦插上兩張或更多張顯示卡來提升繪圖效能的技術之後,其每一世代的高階顯示卡就幾乎配備SLI功能,讓極限玩家能夠以多顯示卡,讓3D效能更上一層樓。使用時,除了插上兩張相同規格的NVIDIA繪圖卡,並透過其專屬的SLI Bridge (SLI橋接器),將兩張或多張卡串接起來,即可打開SLI功能。

傳統SLI橋接器出現效能瓶頸

隨著基於Pascal架構的MSI GeForce GTX 10系列顯示卡,的上市。由於GeForce GTX 1070、1080、1080 Ti與TITAN X、TITAN Xp顯示卡的效能更強,在做雙顯示卡SLI效能提升時,傳統SLI架構的頻寬已經捉襟見肘。為提升SLI的效能,台灣第一電競品牌微星科技推出了全新SLI橋接器,叫做MSI 2WAY SLI HB BRIDGE L/M。

其中,HB是High Bandwidth(高頻寬)的意思,代表可以在2-Way雙顯示卡時,提供更高的傳輸頻寬,並可支援所有SLI架構的顯示卡,讓買兩張顯示卡的玩家,能夠幫系統打開任督二脈,發揮出更快的顯示效能!

「微星MSI 2WAY HB BRIDGE橋接器」重裝上陣!

若以車道來形容的話,SLI Bridge就像是在兩張顯示卡之間「架高架橋」的方式,進行顯示卡與顯示卡之間的內部密集資料交通運輸。傳統SLI Bridge只使用到「單線道」(使用一組SLI插槽)就可以了,而新的顯示卡「運量更高」,必須使用到「雙線道」(同時使用兩組SLI插槽)才足以在交通尖峰期間快速疏導車流量。然而一般的SLI Bridge的材質大多使用軟排線(俗稱「軟橋」),或是使用硬的PCB材質(俗稱「硬橋」),這類排線的品質大概就跟一般高架道路的品質一樣。新一代MSI 2WAY SLI HB BRIDGE橋接器,使用更好PCB材質,能提升高頻寬,好比直接採用高速公路等級的道路品質,可以容納更多、更快的車流量通過,以應付超運量的交通需求。

微星推出的MSI 2WAY SLI HB BRIDGE,就是為了解決GeForce GTX 1070、1080、1080 Ti與TITAN X、TITAN Xp顯示卡,在做兩張卡SLI加速時,能夠釋放所有潛能,讓極限玩家們也能享受到SLI的全速頻寬效能。此外,MSI 2WAY SLI HB BRIDGE還具備了LED燈效控制功能,讓玩家可以隨著心情來調整燈效模式,展現自我個性!

各版本SLI BRIDGE比較,前至後依序是傳統軟橋、傳統硬橋,新式HB硬橋(MSI 2WAY SLI HB BRIDGE)


從側面角度來看,從左至右依序是傳統軟橋、傳統硬橋,新式HB硬橋(MSI 2WAY SLI HB BRIDGE)


MSI 2WAY HB BRIDGE提供L/M款式,滿足各種SLI環境要求!

MSI 2WAY SLI HB BRIDGE,有分成L款式(4-SLOT,80mm)與M款式(3-SLOT,60mm),適合搭配MSI自家的Z170、X99與Z97系列的主機板,以及自家GeForce GTX 10系列顯示卡。當然,也可搭配其他品牌的主機板或顯示卡,均能適用。不過若搭配微星電競顯示卡,則可以透過其Gaming App,來控制顯示卡與橋接器的LED燈效模式,讓燈效同步化,可以說是通往信仰的橋樑。

微星推出MSI 2WAY SLI HB BRIDGE L/M橋接器,適用於PCIe跨3或4槽的雙顯示卡架構


包裝背面,主要說明適用的跨SLOT架構


包裝底面,有產品名稱、型號等條碼


以下就是MSI 2WAY SLI HB BRIDGE最佳化的顯示卡種類:

(1) NVIDIA GeForce GTX 1070 (所有版本)顯示卡
(2) NVIDIA GeForce GTX 1080 (所有版本)顯示卡
(3) NVIDIA GeForce GTX 1080 Ti (所有版本)顯示卡
(4) NVIDIA TITAN X顯示卡
(5) NVIDIA TITAN Xp顯示卡

在主機板部份,由於主機板的雙PCIe x16的插槽配置不同,有些是間隔3-SLOT,可適用於M款式。而有些則是間隔4-SLOT,可適用於L款式。



以下就是MSI 2WAY SLI HB BRIDGE M可支援的微星主機板列表:

(01) MSI X99A GODLIKE GAMING CARBON
(02) MSI X99A GODLIKE GAMING
(03) MSI X99A XPOWER GAMING TITANIUM
(04) MSI X99A TOMAHAWK
(05) MSI X99A XPOWER AC
(06) MSI X99S XPOWER AC
(07) MSI X99S GAMING 9 AC
(08) MSI X99A GAMING 9 AC
(09) MSI X99A RAIDER
(10) MSI Z170A GAMING M7
(11) MSI Z170A GAMING M5
(12) MSI Z170A-G45 GAMING
(13) MSI Z170A GAMING PRO
(14) MSI Z170A KRAIT GAMING
(15) MSI Z170 KRAIT GAMING
(16) MSI Z170A GAMING PRO CARBON
(17) MSI Z170A KRAIT GAMING 3X
(18) MSI Z170A KRAIT GAMING R6 SIEGE
(19) MSI Z170A SLI PLUS
(20) MSI Z170A SLI
(21) MSI Z97 MPOWER MAX AC
(22) MSI Z97A GAMING 7
(23) MSI Z97 MPOWER
(24) MSI Z97 GAMING 7
(25) MSI Z97A GAMING 6
(26) MSI Z97 GAMING 5
(27) MSI Z97S SLI PLUS
(28) MSI Z97-G45 GAMING
(29) MSI Z97 GD65 GAMING
(30) MSI Z97-G55 SLI
(31) MSI Z97S SLI Krait Edition



以下就是MSI 2WAY SLI HB BRIDGE L可支援的微星主機板列表:

(01) MSI X99A GODLIKE GAMING CARBON
(02) MSI X99A GODLIKE GAMING
(03) MSI X99A XPOWER GAMING TITANIUM
(04) MSI X99S GAMING 9 AC
(05) MSI X99A GAMING 9 AC
(06) MSI X99A MPOWER
(07) MSI X99S MPOWER
(08) MSI X99A GAMING 7
(09) MSI X99S GAMING 7
(10) MSI X99S XPOWER AC
(11) MSI X99A SLI KRAIT EDITION
(12) MSI X99A XPOWER AC
(13) MSI X99S SLI KRAIT EDITION
(14) MSI X99A SLI PLUS
(15) MSI X99S SLI PLUS
(16) MSI Z170A GAMING M9 ACK
(17) MSI Z170A XPOWER GAMING TITANIUM EDITION
(18) MSI Z170A MPOWER GAMING TITANIUM
(19) MSI Z97 XPOWER AC
(20) MSI Z97A GAMING 9 ACK
(21) MSI Z97A GAMING 9 AC

實品開箱

開箱囉!外盒採珠寶盒的磁吸式設計,輕輕扳開即可打開並看到裡面的產品


取出MSI 2WAY SLI HB BRIDGE L/M,兩個產品都有保護貼貼住


MSI 2WAY SLI HB BRIDGE L/M,正面看起來都非常像


翻到背面就可以看到插槽距離的不同了,左為M版本,右為L版本


這樣的角度,看起來就更清楚兩者的差別了 (左為M版本,右為L版本)


可適用於Z170、X99、Z97主機板平台

對於追求極限效能的玩家而言,除了顯示卡要組兩張SLI並搭配HB BRIDGE之外,在主機板和處理器的選購上,也是很重要的。目前主流的Z170平台,搭配Skylake處理器家族(包含Core i7-6700/6700K,i5 6400/6500/6600/6600K,i3-6100/6300/6320,Pentium G4400/G4500/G4520),都可以做到PCIe x16 + PCIe x8的雙卡SLI頻寬,因此搭配SLI HB BRIDGE產品時,建議螢幕輸出端要接到PCI x16的顯示卡上,才有更明顯的效能提升。





不同SLI架構,都能透過驅動程式檢查出來,效能也有不同

狀況1: 接了兩張顯示卡,忘了裝上SLI橋接器:
當您連接兩張顯示卡時,若忘了連接SLI橋接器,進入Windows時,NVIDIA驅動程式會出現這樣的通知訊息


在GPU-Z的NVIDIA SLI那欄,會顯示Disabled


狀況2: 接了兩張顯示卡,只接一般的SLI橋接器(軟橋或硬橋,單SLI或雙SLI槽):
以單SLI槽硬橋,連接兩張MSI GeForce GTX 1070 GAMING X 8G顯示卡的樣子


以單SLI槽雙軟橋,連接兩張MSI GeForce GTX 1070 GAMING X 8G顯示卡的樣子


進入NVIDIA控制面板,可以將SLI啟用。此時會出現「效能更高的SLI橋接器可以改善您的體驗」提示訊息


以GPU-Z檢視NVIDIA SLI那欄,會顯示Enabled (2 GPUs)


狀況3: 接了兩張顯示卡,並安裝上MSI的2WAY SLI HB BRIDGE:
以MSI 2WAY SLI HB BRIDGE M,連接兩張MSI GeForce GTX 1070 GAMING X 8G顯示卡的樣子


進入NVIDIA控制面板,可以將SLI啟用。此時就沒有「效能更高的SLI橋接器可以改善您的體驗」的提示訊息了


以GPU-Z檢視NVIDIA SLI那欄,會顯示Enabled (2 GPUs, high-bandwidth)


若選擇跨4-SLOT的主機板,只有軟橋才可以連接兩張顯示卡,但效能無法完全發揮


以MSI 2WAY SLI HB BRIDGE L,來連接兩張MSI GeForce GTX 1070 GAMING X 8G顯示卡的樣子,這樣即可發揮全速


若想要讓兩張PCIe 3.0 x16的GeForce 1080/1070顯示卡,都能發揮到PCIe x16的全速頻寬,在主機板與處理器的選購上,則建議以高檔的X79/X99平台為主,搭配內建40條PCIe 3.0通道數量的Ivy Bridge-E/Haswell-E/Broadwell-處理器家族(包含Core i7-4820K/4930K/4960X/5930K/5960X/6850K/6900K/6950X),這樣的組合就可以支援Dual PCIe 3.0 x16的架構,讓您的GeForce GTX 1080/1070搭配SLI HB BRIDGE能夠效能通暢無阻,螢幕輸出埠則可連接到任何一張顯示卡上。

表 各式支援雙PCIe x16的處理器與主機板平台

MSI 2WAY SLI HB BRIDGE L/M,可以搭配MSI Gaming App來調整其LED燈效模式


若您安裝的是微星的顯示卡,則LED選項會多一個SLI的項目,可以調整MSI SLI HB BRIDGE的發光燈效模式 (LED燈的顏色固定為紅色)


搭配MSI Gaming App的LED燈效調整,可以個別設定各顯示卡的發光顏色


若搭配微星的顯示卡,則燈效可以設定成同步 (如呼吸燈、閃爍、隨音樂起舞等模式)


將微星的顯示卡與SLI HB BRIDGE裝進機殼內,黑暗之中看起來,非常耀眼!


MSI 2WAY SLI HB BRIDGE效能實測,4K以上遊戲有顯著的效能提升

接下來,就讓我們看看MSI 2WAY SLI HB Bridge,在搭配GeForce GTX 10系列顯示卡做雙卡SLI加速時,與傳統的SLI BRIDGE有什麼效能提升。我們選擇了X99主機板當測試平台,搭配內建40條PCIe 3.0通道數量的Haswell-E或Broadwell-E家族來做測試,因為X99搭配這些處理器(Core i7-4820K/4930K/4960X/5930K/5960X,6850K/6900K/6950X)以上的處理器,就可以發揮出雙PCIe 3.0 x16的全速頻寬,此時安裝兩張GeForce GTX 1070顯示卡,徹底打開SLI頻寬束縛,以下是我們的測試配備。

測試配備

在效能測試方面,由於SLI HB BRIDGE訴求的是4K或更高解析度下的重度繪圖應用需求,因此我們選擇測試4K以上的解析度,來分辨單卡與雙卡(搭配單硬橋、雙軟橋、SLI HB BRIDGE)的效能成績,並以3DMARK的Fire Strike Extreme在預設場景(2K)以及自定場景(4K、5K)的繪圖成績(Graphic Score)、物理運算成績(Physics Score),以及合併成績(Combine Score),在遊戲部份,我們選擇頗操顯示卡的Tom Clancy’s The Division遊戲來做測試。以下是我們的測試結果。

以3DMark Fire Strike Extreme (2K)場景測試,SLI HB BRIDGE的Combine Score,僅有一點點提升效果


以3DMark Fire Strike Extreme的Custom (4K)場景測試,SLI HB BRIDGE的Graphic Score和Combine Score,有稍微顯著的提升效果

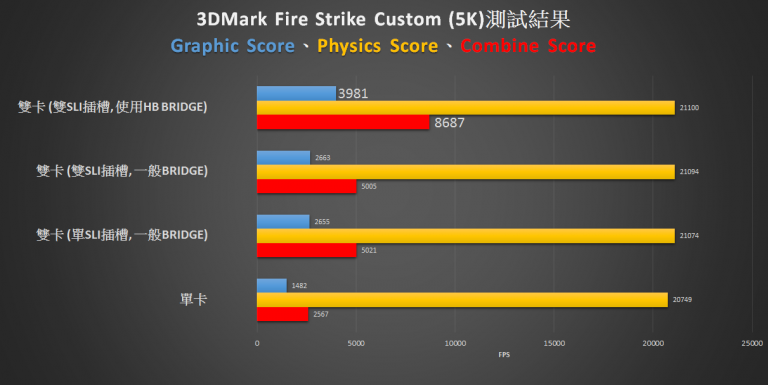

以3DMark Fire Strike Extreme的Custom (5K)場景測試,SLI HB BRIDGE的Graphic Score和Combine Score,就有非常顯著的進步,與傳統BRIDGE相比,大約有50%的提升!


以Tom Clancy’s The Division (4K)遊戲測試,SLI HB BRIDGE的平均FPS,比傳統BRIDGE進步許多,大約有23%的提升!


從上述測試數據可看到,一般在2K (2560x1440)解析度下,使用SLI不管是軟橋還是硬橋、單SLI槽或雙SLI槽,有HB或沒HB,效能幾乎差不大。若提升到4K (3840x2160)解析度時,3DMark的測試成績中,使用HB橋接器的Combine Score就稍微領先使用一般橋接器的成績。若再往上提升到5K (5120x2880)解析度時,使用HB橋接器的繪圖成績,就有明顯的提升,大幅領先使用一般橋接器約50%的成績,而合併成績則高達73%的效能提升。

至於遊戲方面,以Tom Clancy’s The Division (全境封鎖)這套頗操顯示卡的遊戲,來測試4K (3840x2160)解析度的效能,同樣地,使用SLI HB BRIDGE的平均FPS將近有60 FPS的水準,比傳統SLI BRIDGE大約有23%的效能提升!

MSI 2WAY SLI HB BRIDGE L/M,是您玩SLI必備的橋接器產品


測試數據說話,效能表現卓越!

從上述的測試中可以發現到,當繪圖卡的效能越來越高,其高頻訊號會影響到資料傳輸的速度,因此早期的SLI BRIDGE橋接器,在GeForce GTX 10系列的高階顯示卡之下,會有無法發揮全速效能的狀況。這次MSI推出的MSI 2WAY SLI HB BRIDGE L與MSI 2WAY SLI HB BRIDGE M,採用高階的PCB設計,能適用於跨3-SLOT與4-SLOT的主機板產品,同時具備LED發光特效,以及燈效調整功能,讓玩家在展現電競裝備時,不僅效能更快,其LED燈效也能展現出自己的個性,讓人羨慕到直流口水!

整體來說,對於購買兩張高檔顯示卡組成SLI玩家來說,現在只要追加小小的1,200元左右預算,就能買到MSI的SLI HB BRIDGE M或SLI HB BRIDGE L的高頻寬SLI橋接器,讓整體繪圖效能再往上提升,可說是SLI玩家必備的投資逸品,值得推薦給追求極限效能的玩家添購。

MSI 2WAY SLI HB BRIDGE L/M橋接器,SLI效能表現卓越。而且,採用重裝龍盾造型設計,具備RGB LED燈效,又能展現玩家風格。整體來說,這不僅是通往信仰的橋樑,還是雙顯示卡發揮全速效能的神兵利器。PCDIY!在此特別推薦!


市場行情

MSI 2WAY SLI HB BRIDGE L/M橋接器,目前台北光華商場已經開始販售。選購時,要小心別買錯,共分成舊版單橋設計的版本與新版雙橋設計的版本。

新版雙橋設計的硬橋版本,共有兩種款式:
(01) MSI 2WAY SLI HB BRIDGE L
(02) MSI 2WAY SLI HB BRIDGE M

舊版單橋設計的硬橋版本,共有三種款式:
(01) MSI 2WAY SLI BRIDGE L
(02) MSI 3WAY SLI BRIDGE KIT
(03) MSI 4WAY SLI BRIDGE KIT

MSI 2WAY SLI HB BRIDGE M橋接器,台北光華商場報價:1,090~1,100元。MSI 2WAY SLI HB BRIDGE L橋接器,台北光華商場報價:1,190~1,200元。

MSI 2WAY SLI HB BRIDGE M橋接器,原價屋報價:1,090元。MSI 2WAY SLI HB BRIDGE L橋接器,原價屋報價:1,190元。


MSI 2WAY SLI HB BRIDGE M橋接器,歆宇AUTOBUY報價:1,100元。


MSI 2WAY SLI HB BRIDGE L橋接器,歆宇AUTOBUY報價:1,200元。


雙顯示卡發揮全速效能的神兵利器!

這次,我們開箱了MSI 2WAY SLI HB BRIDGE橋接器,實測了2K、4K與5K解析度,發現雙顯示卡SLI之後,新版雙橋設計的硬橋版本,相較舊版單橋設計的軟橋、硬橋版本,SLI效能表現卓越。而且,採用重裝龍盾造型設計,具備RGB LED燈效,又能展現玩家風格。

整體來說,這不僅是通往信仰的橋樑,還是雙顯示卡發揮全速效能的神兵利器!

廠商資訊

廠商名稱:MSI - 微星科技股份有限公司
廠商電話:02-3234-5599
廠商網址: www.msi.com
