宏碁Predator Connect W6 Wi-Fi 6E實機拆解，採用MediaTek Filogic 830 MT7915A解決方案 用料紮實布局縝密 電競無線路由器頂尖之作！

文．圖／李佳蓉 2023-11-16 19:00:00
一起來瞧瞧這台宏碁Predator Connect W6 Wi-Fi 6E電競無線路由器的「硬底子」吧！


在開箱完宏碁Predator Connect W6 Wi-Fi 6E之後，相信玩家一定會想要更進一步知道，這款電競無線路遊戲的內部奧祕。

前文提到，這是一款台灣之光的電競無線路由器，用上台灣人的軟實力與硬底子，展現出電競無線路由器的真功夫！

接下來，就讓我們來實機拆解，瞧瞧這台電競無線路由器的「硬底子」吧！

-----------------

宏碁Predator Connect W6 Wi-Fi 6E 電競無線路由器 強勢來襲 特別報導

主文

● 宏碁Predator Connect W6 Wi-Fi 6E實測開箱，AXE7800電競無線路由器克敵致勝神兵利器！

實機拆解

● 宏碁Predator Connect W6 Wi-Fi 6E實機拆解，採用MediaTek Filogic 830 MT7915A解決方案 用料紮實布局縝密 電競無線路由器頂尖之作！

實機安裝

● 宏碁Predator Connect W6 Wi-Fi 6E實機安裝，安裝設定、容易上手，操作簡單、玩家輕鬆就能架設電競無線網路！

效能實測

● 宏碁Predator Connect W6 Wi-Fi 6E效能測試，PCDIY!實驗室 100坪辦公室 效能實測 戰鬥力表現強大！

賣場情報

● Wi-Fi 6E無線路由器正式開賣！「宏碁Predator Connect W6 Wi-Fi 6E」搶第一到貨，AXE7800機種提供2.4GHz、5GHz與6GHz三頻報價8,990元！
-----------------

實機拆解

*警告：請勿自行拆卸本產品。只要一拆卸，萬一發生故障損壞要送修，就會被原廠抓包，會失去原廠保固，人為損壞可能就無法免費維修了

拆開本體外殼

接下來，就要實機拆解Predator Connect W6 Wi-Fi 6E囉！首先我們收起天線，把無線路由器收起放置底部在桌面位置


拆下4個腳墊，可以看到底部螺絲露出來


再來，就是用螺絲起子拆下4顆螺絲


取下本體上蓋

這款無線路由器是採用2件式外殼設計，並用扣具固定。卸下4顆螺絲之後，就能輕鬆的拆下上蓋，映入眼簾的是本體機身與上蓋


隱約可以看到Predator LOGO

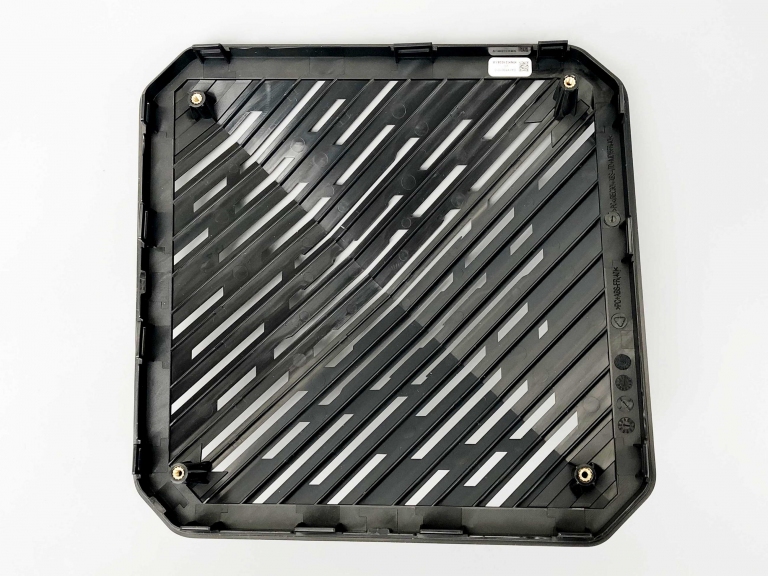

上蓋打了很多大型孔洞，像是一個面具，本體有著發光的眼睛

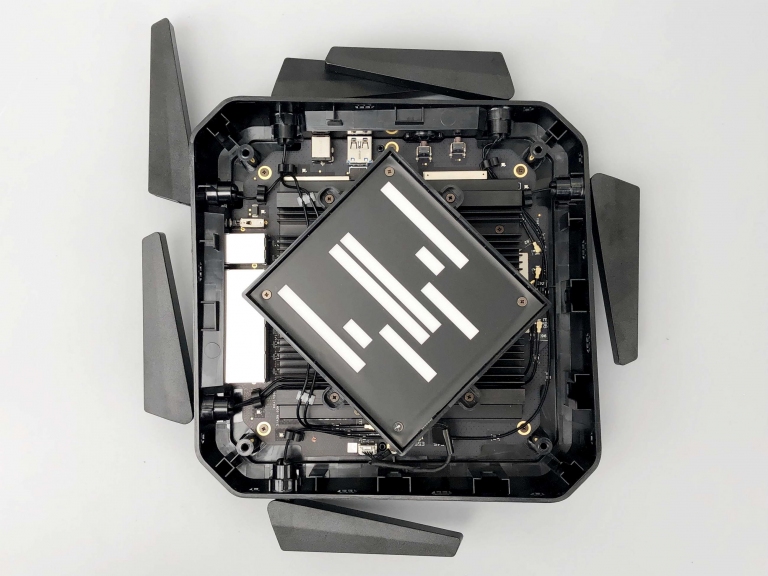

終於看到了發光部位！原來是利用LED燈板在發光，而且燈板做成了Predator LOGO樣式，並且LED燈板發光顏色來顯示狀態


LED燈板的角度，還特別轉了45度，配合上蓋的孔洞來發光


要來拆下LED燈板囉

LED燈板螺絲，有設計貼有防拆卸貼紙（只要一拆卸，萬一發生故障損壞要送修，就會被原廠抓包，會失去原廠保固，人為損壞可能就無法免費維修了）


直接拆下LED燈板

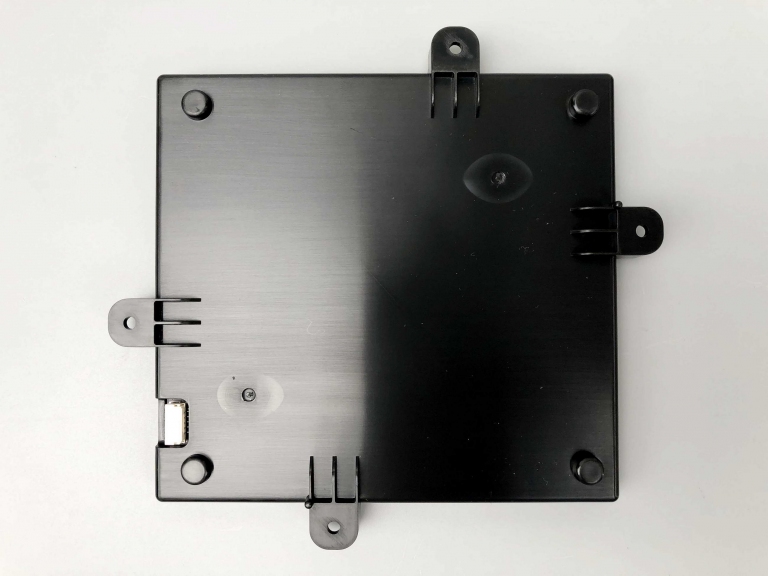

這就是一個可以快拆的LED燈板模組


看到真正的產品本體了！

接下來，我們來檢視產品本體。產品本體是用大型鋁合金散熱鰭片，以螺絲固定來做無音被動式散熱


這個LED燈板，有做接地。主機板上面，每一個天線連接器位置，都有做明確標示，天線排線連接器也貼有標籤，確保天線不會接錯位置


天線走線，也經過線路規劃，天線經過的地方，包括主機板、散熱器上面，都有天線固定座


大型鋁合金散熱鰭片固定螺絲，也有設計貼有防拆卸貼紙（只要一拆卸，萬一發生故障損壞要送修，就會被原廠抓包，會失去原廠保固，人為損壞可能就無法免費維修了）


可以看到大型鋁合金散熱鰭片上面有天線固定座


塑膠式天線固定座


天線長度設計得剛剛好，主機板上有金屬天線固定座


要拆下大型鋁合金散熱鰭片囉！

接下來，我們要來拆下大型鋁合金散熱鰭片！首先，必須卸下天線！


接下來卸下4顆螺絲，就能取下大型鋁合金散熱鰭片


底部採用平整設計，是用散熱貼布來密合傳導熱量做散熱


主機板部位

看到主機板了！採用黑色電路板，正面有著9個法拉第籠，其中有5個法拉第籠，用上了金色導熱貼布黏在一起，與大型鋁合金散熱鰭片，共用上了5＋1片散熱貼布


拆開法拉第籠，來看看用上什麼好料！

要開始來拆開法拉第籠囉！這是MaxLinear（MXL）公司的SLNW8晶片，型號為GPY211，是用於Wan的2.5GbE有線網路晶片


這是MediaTek MT7531AE晶片，是用於Lan端4個1GbE連接埠


左邊的是MediaTek MT7986AV主晶片，這一顆就是MediaTek Filogic 830的主晶片，4核心2GHz速度Arm Cortex-A53處理器就在裡面，

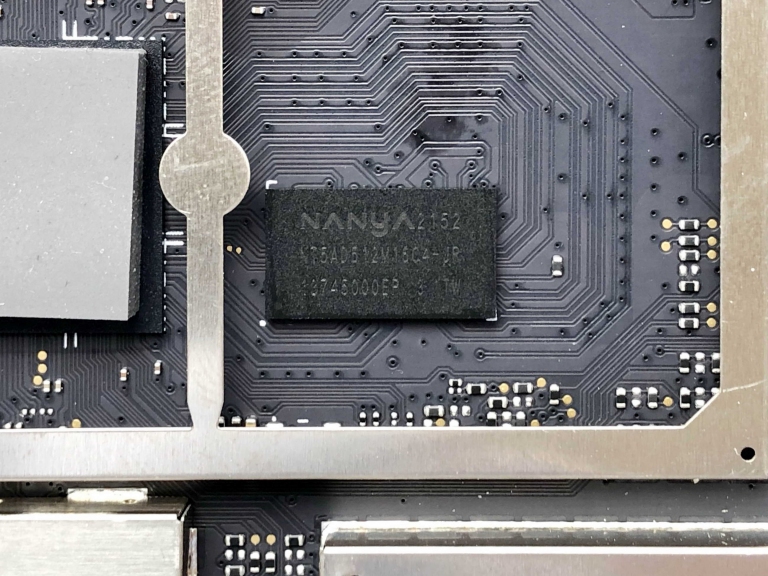

這是南亞NANYA NT5AD512M16H4-HR DDR4-2666 1GB記憶體（512Mx16）


這是射頻前端模組，英文全名叫做Front-End Modules，縮寫式FEM。這是4顆FEM RTC6676E，為5G RF射頻前端模組


可以隱約看到676E


換一面拍照，就能在最右邊的晶片上面看到676E字樣


這是MediaTek MT7616AN晶片，是用於6G RF晶片


左邊是2顆FEM RTC7646，為2.4G RF射頻前端模組，右邊是2顆FEM RTC66903，為6G RF射頻前端模組


這是鎧俠KOXIA THGBMTG5D1LBAIL晶片，為4GB容量400MB/s傳輸能力eMMC 5.0快閃記憶體


電路板正面，有2個法拉第籠拆不開


根據FCC資料，左邊是MediaTek MT7976DAN晶片，是2.4G RF晶片，右邊是MediaTek MT7616AN，是6G RF晶片


根據FCC資料，這個拆不開的法拉第籠，是封死的，原來裡面是電源模組


根據FCC資料，電路板背面，還有一個法拉第籠也拆不開，也是封死的


主機板全貌

卸下主機板固定螺絲，拆下天線之後，就能取出主機板


Predator Connect W6，主機板正面全貌，採用雙面打件設計


主機板背面全貌


總共有5個RJ-45有線網路連接埠，藍色的是Wan埠，為2.5GbE，右邊黑色的是Lan埠，皆為1GbE埠


側面，電源連接埠在這邊，還有一個USB 3.0 Type-A埠


設計巧思

主機板上安裝有固定腳座，避免大型鋁合金散熱鰭片安裝時，把法拉第籠壓壞


所有天線長度，皆是經過精密計算，出線、走線到連接器位置長度剛剛好


LED燈板顯示紅燈


正常看到的紅色燈號顯示


LED燈板顯示藍燈


正常看到的藍色燈號顯示


整體效能表現優異

這次，我們實測開箱了宏碁Predator Connect W6，發現這款電競無線路由器內外兼具，展現台灣之光的優質產品，整體表現非令人相當滿意。

宏碁Predator Connect W6，採用台灣聯發科MediaTek Filogic 830（MT7915A）解決方案，具備了Wi-Fi 6E規格，提供了AXE7800無線網路能力，外觀採用電競風格外型相當酷炫，加上擁有Predator信仰燈光，結合Killer級的混合性QoS優化功能，實測性能強大，能針對遊戲優化，還支援GeForce NOW最佳化，整體表現優異，PCDIY!在此特別推薦！


宏碁Predator Connect W6電競無線路由器，內外兼具，不僅外表顏值高，而且內部系統軟體相當用心，用料紮實，堅穩耐用，PCDIY!在此特別頒發優質設計推薦！


宏碁Predator Connect W6，是台灣第一款上市Wi-Fi 6E電競無線路由器，外型酷炫功能強大，能針對遊戲優化，台北光華商場，原價屋新現代PC館店長 黃裕鈞 要跟大家特別推薦！


進行完所有的測試，編輯佳蓉對於這款宏碁Predator Connect W6 Wi-Fi 6E電競無線路由器很滿意，給予相當高的評價！


市場行情

宏碁Predator Connect W6d、W6已經上市，目前已經可以在台灣實體通路與虛擬通路買到。

最新報價

Predator Connect W6d（Wi-Fi 6版本，AX6000規格）：6,990元
Predator Connect W6（Wi-Fi 6E版本，AXE7800規格）：8,990元

PCHome 24h

Predator Connect W6d電競無線路由器，報價： 請見

Predator Connect W6電競無線路由器，報價： 請見

原價屋

Predator Connect W6d、Predator Connect W6電競無線路由器報價： 請見

Predator Connect W6d電競無線路由器，報價6,990元（PChome 24h）


Predator Connect W6電競無線路由器，報價8,990元（PChome 24h）


Predator Connect W6d、Predator Connect W6電競無線路由器，報價6,990、8,990元（原價屋）


AXE7800電競無線路由器玩遊戲神兵利器！

這次，我們實測開箱了宏碁Predator Connect W6，看到了宏碁的用心，用台灣人的軟實力與硬底子，打造出這台出色Wi-Fi 6E電競無線路由器。

整體來說，這款電競無線路由器，能在日常生活與電競娛樂一機滿足，是AXE7800電競無線路由器玩遊戲神兵利器，值得遊戲玩家來細細品嚐！
