be quiet! PURE POWER 10 600W電源供應器,80 PLUS銀牌認證中的佼佼者

文.圖/Bill 2017-08-10 15:03:49
可以看到黑色調的包裝盒,有著閉嘴牌一貫的低調沉穩風格


夏天想省電,一定要有一顆高功電源供應器

這個夏天除了高溫不下,更讓人畏懼的是電價高漲,在這樣的大環境底下,玩家們的電腦若沒有配備一顆功率良好的電源供應器,恐怕月薪都拿來繳電費了。德國電腦周邊大廠be quiet!閉嘴牌,除了自家的散熱器和機殼遠近馳名外,旗下的電源供應器的品質更是不容小覷。

be quiet! PURE POWER 10 600W電源供應器有著80 PLUS銀牌認證,是一顆相當優秀的電源供應器


be quiet! PURE POWER 10系列目前提供銀牌認證的400W/500W/600W/700W等4款,另有銅牌認證的350W/300W 2款可供選擇。這次編輯部就以銀牌認證的be quiet! PURE POWER 10 600W為各位讀者做開箱介紹。

盒裝背面詳細圖解了電源供應器線路對應的接孔位置


電源供應器本體出現啦!


內部提供的完整配件


be quiet!出產,德國工藝保證

be quiet! PURE POWER 10系列在外觀上以黑色為基調,為了強化了自身的散熱功能,在外殼上採蜂巢式鏤空設計,並且搭配自家研發的靜音風扇,不僅提供優異的散熱表現,在整體的靜音效果上有卓越表現。

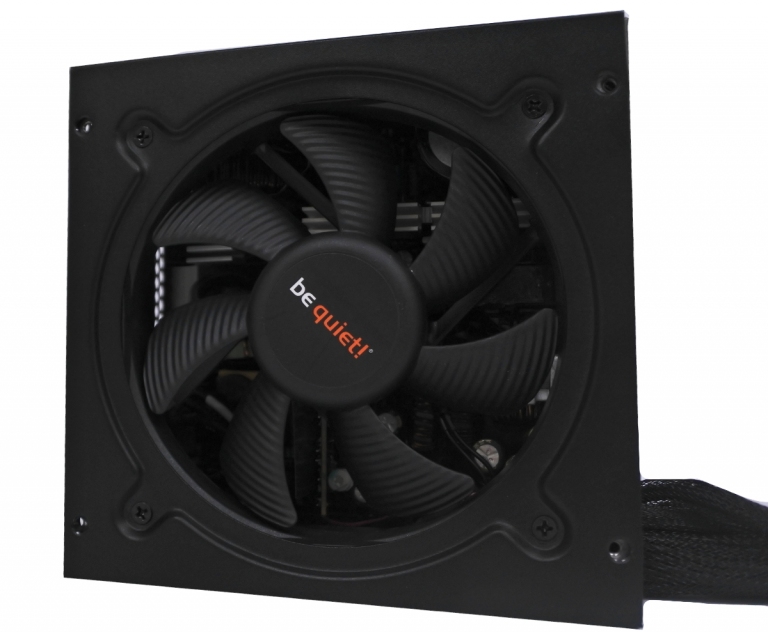

內部風扇採用120mm exclusive be quiet! fan靜音風扇


電源供應器外殼採蜂巢式鏤空,強化了散熱功能


在電源供應器底部貼有完整的功耗和型號以及認證標章


PURE POWER 10不僅繼承了前一代的穩定的電源供應,也有著一貫的靜音表現。雖然PURE POWER 10系列不似PURE POWER 10 CM系列,並沒有採用半模組化的設計,但是提供玩家直出式的線路,讓輕中度玩家能更輕易安裝。當然在線路上也以編織網包覆,不讓整團線纏在一起亂糟糟。

PURE POWER 10採用編織網包覆線材,玩家理線時相對容易


電源開關與電源線插孔,並支援100V-240V全電壓規格


此外PURE POWER 10採DC to DC(直流電轉直流電)架構設計,除了可以提高電源轉換效率,對於電壓穩定也有相當程度的提升,可以滿足大部分玩家的需求。而且80plus銀牌認證,PURE POWER 10能夠提供玩家高達91%的轉換效率,並採用雙12V設計,對於想使用高階顯示卡的玩家,也能夠提供足夠的電源輸出。

內部構造大剖析,超強防護力

PURE POWER 10 600W電源供應器拆開後的完整樣貌


PURE POWER 10 600W電源供應器內部構造完整俯瞰圖,我們將內部分成3個區塊,接下來我們將依不同區塊作說明,讓玩家能更快速認識內部的設計。


在內部我們可以清楚看到,PURE POWER 10 600W在絕緣包覆上做得相當仔細,因為提供了過電流、過電壓、低電壓、短路、過熱、過載安全防護等防護特點,所以在內部的絕緣和防護措施做得相當徹底。同時內部也裝設了有源箝位 (Active Clamp) 和 SR設計提高了效率和穩定性,讓整顆電源輸出的防護力大大提升!

這是為在第1區的電容器,採用了日系品牌NICHICON 470uF/420V的電容


同樣位於第1區的PFC MOS散熱片


位於第2區的主變壓器,以絕緣材質完整包覆


第3區的DC/DC直流電架構電路板


大顆銅線圈以絕緣膠帶完整包覆


EMI濾波器,底下有小顆的二次側輸出電容


電源接頭的內部配線樣狀態


主電源接頭採20+4 Pin設計,CPU 12V則是採4+4 Pin,提供給顯示卡專用的12V則是設計了2組,皆採6+2 Pin設計,另外也提供1組純SATA電源線、一共有3組接頭,另2條為SATA+大4P的混合,一共提供了3組SATA、3組大4P與1組小4P接頭。幾乎能滿足大部分玩家的需求。

有圖有證據,銀牌認證數據在這裡

PURE POWER 10 600W在80 PLUS銀牌認證的完整測試報告


當然不能錯過的是80 PLUS銀牌認證,在80 PLUS的數據顯示,PURE POWER 10 600W電源輸出器平均能給出90.65%的高效能轉換率。對於想換一顆高效能的電源供應器的玩家,PURE POWER 10系列的供應器能夠滿足大部份玩家的需求,同時又是德製工藝的保證,靜音的優秀表現,絕對是電源供應器的一時之選!


廠商資料
廠商名稱:be quiet!
廠商網址:www.bequiet.com
廠商電話:02-25428110(視博通代理)
建議售價:電洽

產品資訊
●產品型號:PURE POWER 10 600W
●實際功率:600W
●峰值功率:650W
●機體尺寸:150(L)x150(W)x86(D)mm(不含線材)
●電子拓樸設計:Active Clamp+SR+DC/DC
●輸入電壓:100-240V
●PFC:active
●12V最大合併功率:576W
●3.3V+5V最大合併功率:140W
●80plus認證:銀牌
●額定230V負載效率(20/50/100%):90.1/91.7/90.6%
●風扇尺寸:120mm
●風扇最高轉速:1280rpm
●負載噪音值(20/50/100%):11.2/12.5/23.6 dBA
●重量:2.07kg(不含線材)
●保固:3年
