迎廣IN WIN ModFree Base Edition經典版實裝開箱,變形金剛模組化玻璃透側全景機殼強勢來襲!

文.圖/李佳蓉 2023-10-02 00:00:00
ModFree系列模組化全景機殼正式推出了!這邊,則要實裝開箱體積、尺寸最佳化版本ModFree Base Edition(經典版),一起來看看它的迷人魅力吧!


在電腦機殼世界屢次創新獲得玩家肯定的迎廣(IN WIN),這次推出了iBuildiShare系列電腦機殼,並提出「MODFree」概念設計,量產出了全新的ModFree系列機殼。首發則推出了ModFree Base Edition(經典版)與Deluxe Edition(效能版)兩款產品。

其中,體積、尺寸最佳化版本ModFree Base Edition(經典版),是相對性價比最高的。接下來,就讓我們一起來揭開它神祕的面紗!

ModFree Base Edition(經典版)與Deluxe Edition(效能版)一樣,支援到Mini-ITX、Micro-ATX、ATX、E-ATX與EEB規格主機板安裝


目前,ModFree系列模組化全景機殼,推出有ModFree Base Edition(經典版)與Deluxe Edition(效能版)兩款產品。


-----------------

迎廣IN WIN ModFree模組化玻璃透側全景機殼 強勢來襲 特別報導

主文

● 迎廣IN WIN ModFree重裝上陣,打造屬於玩家自由變換型態全模組系統化架構全景機殼!

開箱實測

● 迎廣IN WIN ModFree Base Edition經典版實裝開箱,變形金剛模組化玻璃透側全景機殼強勢來襲!

● 迎廣IN WIN ModFree Deluxe Edition效能版實裝開箱,史上最強模組化玻璃透側全景機殼閃耀登場!

新聞稿

● 迎廣ModFree全模組機殼隆重上市。依據需求自由組裝 每位玩家都是創作者!
-----------------

迎廣IN WIN ModFree Base Edition(經典版)模組化全景機殼正式登場!

ModFree Base Edition(經典版)與Deluxe Edition(效能版)一樣,本身是一款全尺吋直立式大型機殼(Full Tower),用的是單面玻璃透側設計,玻璃透側面採用的也是模組化燻黑架構。唯一不同的是,ModFree Base Edition(經典版)玻璃透側這面,是用了3片玻璃組成。ModFree Deluxe Edition(效能版)玻璃透側這面,則是用了4片玻璃組成。

此外,兩者的體積與尺寸也有很大的差別!

(左圖)ModFree Base Edition(經典版),是全尺吋直立式大型機殼(Full Tower),可以支援240mm(120x2)、280mm (140x2)的一體式水冷散熱器與風扇。(右圖)ModFree Deluxe Edition(效能版),是全尺吋直立式大型機殼(Full Tower),可以支援360mm(120x3)、420mm (140x3)的一體式水冷散熱器與風扇


產品規格

這一款機殼的話,產品型號為IW-CS-MFBASE-BLK,產地為Made In China,採用黑色的顏色,本體用的是黑色鍍鋅鋼板結構,本身由兩個模組組成,是由1個MOD-I與1個MOD-II所組成。

ModFree Base Edition(經典版)與Deluxe Edition(效能版)規格比較表


ModFree Base Edition(經典版),是由1個MOD-I與1個MOD-II所組成。


可以支援Mini-ITX、Micro-ATX、ATX、E-ATX與EEB規格主機板
本體尺寸的話,外包裝體積為642 x 352 x 740mm,機身本體體積為511.6 x 261.8 x 631mm,重量的話,毛重17KG,淨重14KG。主機板的話可以支援Mini-ITX、Micro-ATX、ATX、E-ATX與EEB規格,各式各樣主機板都能塞進度。介面卡支援到9組PCI插槽,安裝空間相當足夠。顯示卡長度支援到369mm,使用MOD-III與風扇預裝時440mm,支援CPU散熱器高度200mm,已經能安裝下所有規格的介面卡。

主機板支援的部份,Mini-ITX、Micro-ATX、ATX、E-ATX與EEB規格的都能對應(本次實裝採用的,是微星微星MEG Z690 TORPEDO主機板)


可以支援360mm(120x3)、420mm (140x3)的一體式水冷散熱器與風扇
散熱系統支援的話,對應空冷散熱器與一體式水冷散熱器,一體式水冷散熱器支援前、上安裝,可以對應360mm(120x3)、420mm (140x3)的一體式水冷散熱器與風扇。電源供應器,則可以支援PS2 ATX 12V標準規格,可以安裝長度390mm或240mm(安裝硬碟架)。

硬碟擴充的話,若是使用使用2.5吋或3.5吋硬碟,則提供了2個2.5吋硬碟擴充,且提供了1個2.5/3.5吋硬碟轉接架。

這邊,會推薦搭配迎廣IN WIN自家的MR 36 LIQUID CPU COOLER一體式水冷散熱器(360mm)與PII系列P130 II ATX 3.0電源供應器(ATX 3.0,1300W,雙PCIe 5.0接頭,80 PLUS Platinum白金認證,10年保固)


附贈3個140mm ARGB規格JUPITER AJ140風扇與8擴充能力ARGB與風扇集線控制器
附贈3個風扇,皆為ARGB版本14CM風扇,型號為JUPITER AJ140。

迎廣IN WIN品牌JUPITER系列的AJ140風扇,本體尺寸為140x140x25mm,擁有9葉設計,為黑色PBT與PC材質,使用DC12供電,搭配超大的風量輸出,風扇支援PWM 500~1400RPM,風量最大100.45 CFM,風壓最高1.56mm H2O,並支援ARGB控制,使用的是直出線材。本身使用長效Sleeve長效油封軸承,能延長風扇使用壽命。ARGB的話,支援1680萬色ARGB LED顯色與切換燈效,噪音最高只有34dBA。

附贈ARGB與風扇集線控制器,可以支援8組4-Pin風扇,以及8組ARGB風扇擴充,用的是SATA電源線供電。

機殼附贈3個迎廣IN WIN品牌JUPITER系列的AJ140風扇


JUPITER系列的AJ140風扇規格表


這款JUPITER系列的AJ140風扇有在零售


JUPITER系列的AJ140風扇,零售價格,單顆版價格落在340~400元,三顆版價格落在999~1,200元


開關與輸出入埠
機殼開關與連接器設置在側面,有2組USB Type-A連接器,1組USB Type-C連接器,1組3.5mm聲音輸出入孔,與電源開關。

USB Type-A連接器,為Gen 1規格,支援到5Gbps速率,USB Type-C連接器,為Gen 2 x2規格,支援到20Gbps速率,3.5mm聲音輸出入孔,支援的是HD Audio Combo線材。

產品特色

ModFree Base Edition(經典版)與Deluxe Edition(效能版),同為史上第一個量產型全模組化設計電腦機殼。迎廣不僅只是做了模組化,未來還會持續升級,滿足需求。這兩款機殼的話,都採用MOD-I、MOD-II與MOD-III模組所組成,差別在於體積大小與擴充能力的差異。

這款機殼最大的特色,就是用輕鬆卡扣與隨拆隨裝設計,本體是用卡扣與螺絲、扣具做組裝設計,因此除了安裝主機板、電源供應器與2.5/3.5吋硬碟需要用到螺絲與螺絲起子之外,其他全部免螺絲安裝。

在配置上面,本體可以重新調整配置,因此能讓主機板安裝位置做變化,要使用左宗棠的裝法,還是使用于右任的裝法,都可以按照玩家的方式來做安裝。別看是模組化的機殼設計,就沒預留理線配置,迎廣早就進行了理線優化,預留了很多線孔,方便最後的理線工作。

值得注意的,玻璃側板與所有外部組件側板、面板,全都是使用輕鬆卡扣設計,因此拆卸每個板面,安裝固定,全部都是輕輕鬆鬆。

這一款機殼,採用全模組化的玻璃側板與所有外部組件側板、面板,全都是使用輕鬆卡扣設計,除了安裝主機板、電源供應器與2.5/3.5吋硬碟需要用到螺絲與螺絲起子之外,其他全部免螺絲安裝


散熱設計

散熱設計的話,由於這一款機殼採用模組化設計,可以完全由用戶來做定義。

標準配置的話,預附3個迎廣IN WIN品牌JUPITER系列的AJ120風扇,採用了直流風洞設計做散熱,這是最佳的散熱設計。3個風扇由前方進氣,下方的電源供應器,則是下方進氣,由後方的1個風扇出氣,與透過上方自然出氣架構。若一體式水冷散熱器安裝在上方,則可以加強上方主動出氣,熱氣流由上方出氣是最佳配置方式。

散熱是由3個風扇由前方進氣


採購重點

ModFree Base Edition(經典版)與Deluxe Edition(效能版)的選擇
ModFree Deluxe Edition(效能版)的話,擴充能力是比較足夠的,前方與上方則可以安裝360mm(120x3)、420mm (140x3)的一體式水冷散熱器與風扇。ModFree Base Edition(經典版)的話,前方與上方只能安裝240mm(120x2)、280mm (140x2)的一體式水冷散熱器與風扇。

玩家要特別注意,從Intel第12代開始,旗艦Core i9版本,包括Core i9-12900K/KF,渦輪功率上限就已經到了241W。到了第13代與最近要出的第14代,高階Core i7-13700K/KF,渦輪功率上限就已經到了253W。當要用的處理器,超過200W電源功耗的話,就必須使用360mm(120x3)、420mm (140x3)的一體式水冷散熱器,才能夠進行正常解熱。否則就要在主機板上,把功耗牆降低,才能避免出現過熱,系統會降速,有可能導致不穩當機、重新開機的狀況。

目前在一體式水冷散熱器的話,240mm(120x2)、280mm (140x2)版本,可以支援到200W左右散熱能力,比較好的可以支援上220~250W左右散熱能力。360mm(120x3)、420mm (140x3)版本,可以支援到250~280W左右散熱能力,比較好的可以支援上300W左右散熱能力。

也因此,若玩家挑選的是要用來安裝高階Core i7等級以上處理器的話,則要挑選全功能型的ModFree Deluxe Edition(效能版)才行。

為了讓玩家可以享受ModFree的樂趣,迎廣特別開發了ModFree軟體。


下載ModFree軟體,以進一步了解
玩家可以先用ModFree軟體,來深入了解ModFree系列模組化全景機殼,並模擬想要打造的電腦主機,再來做選購。

ModFree軟體網頁版:
請見

ModFree軟體iOS版:
請見
*請用App Store商店搜尋

ModFree軟體Android版:
請見
*請用Googe Play商店搜尋

ModFree Base Edition(經典版)與Deluxe Edition(效能版)兩款產品的大小,支援一體式水冷散熱器與風扇規格差很多!


接下來,我們就要開始進行產品開箱了!


產品開箱

產品外包裝正面!外包裝盒非常巨大,尺寸為642 x 352 x 740mm,重量為11.4KG


外包裝盒正面貼有產品標籤,產品品名:ModFree - Base Edition,產品型號:IW-CS-MFBASE-BLK


外包裝盒側面貼有出廠標籤,ITEM NO:MODFREE-BASE EDITION,COLOR:BLACK,毛重:11.4KG,靜重:9.20KG,產地:MADE IN CHINA


外包裝盒反面有標示,MODFREE - BASE Edition:是由1個MOD-I與1個MOD-II所組成


開箱囉!

用小刀切開上方的封條,就能輕鬆來開箱!


切開上方的封條


再把機殼翻轉倒立


就能把本體取出


首先掉出來的,是有一包配件(沒有說明書)

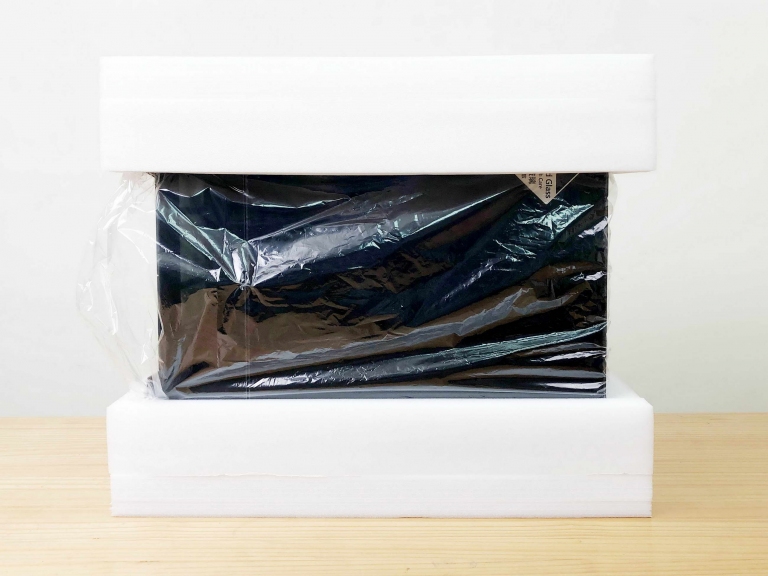

倒出產品本體後,再從兩側取下大型緩衝包裝材料


輕鬆就能取出產品本體


產品本體

產品外包裝盒與產品本體排排站


產品本體有用一層透明塑膠袋,作為保護套


產品本體


開始打開機殼

這款機殼,採用的是單側面玻璃透側設計,加上搭配使用了模塊化的設計,以及應用了輕鬆卡扣設計,所以拆裝時相當危險。玻璃面板的部份,全都是沒有使用螺絲固定的,因此,提醒玩家拆卸面板、玻璃側板都要相當小心


*這邊會建議,拆下玻璃側板,由於採用的是強化玻璃,最好找個大桌面放置,以避免損壞破裂

玻璃側板與所有外部組件側板、面板,全都是使用輕鬆卡扣設計!


拆下玻璃側板與外部組件側板、面板,可以清楚看到下方的卡扣件!


完全不用螺絲、螺絲起子,就能拆下整個玻璃側板

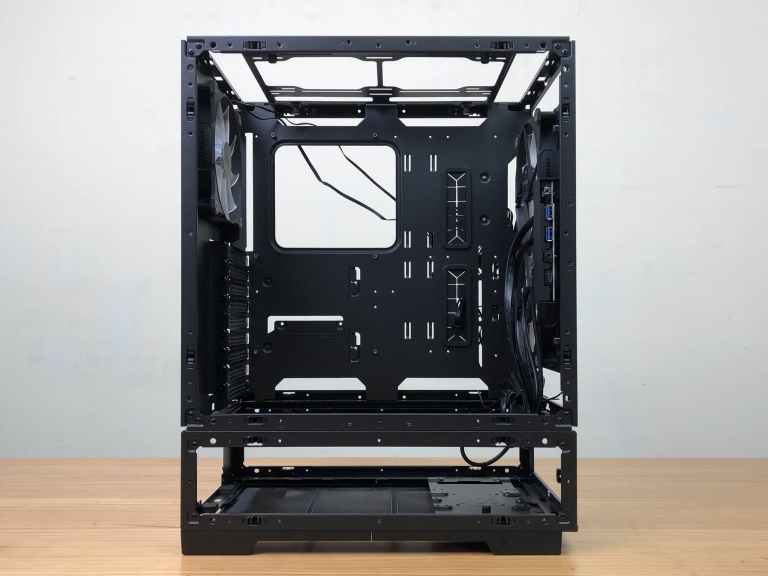

拆下全部的玻璃側板與外部組件側板、面板,整個機殼剩下1個MOD-I與1個MOD-II所組成

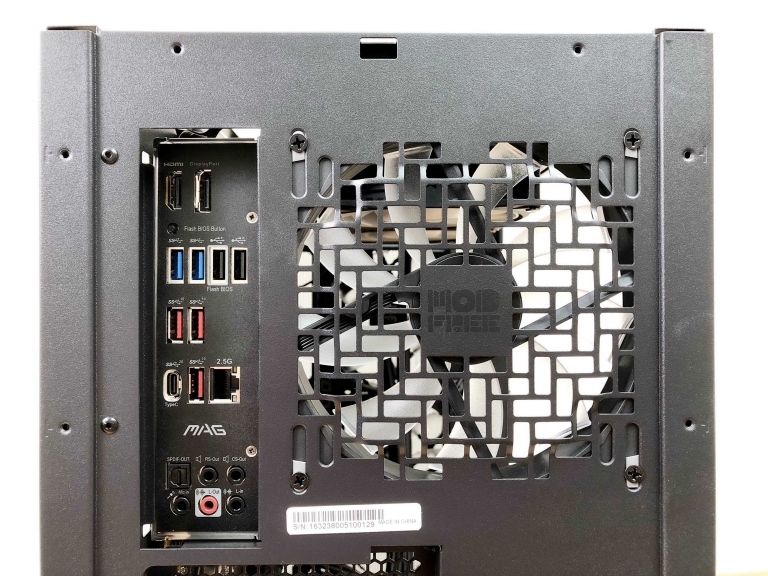

機殼背面,印有iBuildiShare字樣


機殼背部,有2個2.5吋硬碟擴充支架


機殼開關與連接器設置在側面,有2組USB Type-A連接器,1組USB Type-C連接器,1組3.5mm聲音輸出入孔,與電源開關


附贈ARGB與風扇集線控制器,可以支援8組4-Pin風扇,以及8組ARGB風扇擴充,用的是SATA電源線供電。


機殼附贈3個風扇,皆為迎廣自家自有品牌產品


3個風扇,皆為ARGB版本14CM風扇,型號為JUPITER AJ140風扇


機殼底部,有大型防塵網


防塵網拆卸與保養也相當容易


機殼上隨機附贈的都是14CM ARGB風扇


安裝配備建議

ModFree Base Edition(經典版)模組化全景機殼的話,這邊會議可以搭配迎廣IN WIN的MR 24 LIQUID CPU COOLER一體式水冷散熱器(240mm版本),這款具備了強大的散熱能力,可以對應新版Intel LGA1700、AMD AM5腳位處理器。電源供應器的話,這邊會建議可以搭配迎廣IN WIN的 PII系列P130 II ATX 3.0電源供應器(ATX 3.0,1300W,雙PCIe 5.0接頭,80 PLUS Platinum白金認證,10年保固)。

這款機殼的話,由於本體的內外皆為黑色,主機板搭配的話,比較適合純黑色主機板。

這次的實機安裝測試平台


實機安裝測試平台
處理器:英特爾Intel Core i5-12600K(Intel第12代處理器,8+8核心24執行緒,渦輪功率上限:150W)
一體式水冷散熱器:迎廣IN WIN的MR 36 LIQUID CPU COOLER(360mm版本)
主機板:微星MEG Z690 TORPEDO(Intel Z690晶片組)
記憶體:十銓T-FORCE DELTA RGB DDR5-5200 32GB套裝(16GBx2,雙記憶體通道)
顯示卡:撼訊PowerColor HELLHOUND 暗黑犬 Radeon RX 7700 XT (12GB)
硬碟機:十銓MP44 2TB SSD(PCIe Gen4 x4)
電源供應器:迎廣IN WIN PII系列P130 II ATX 3.0電源供應器(ATX 3.0,1300W,雙PCIe 5.0接頭,80 PLUS Platinum白金認證,10年保固)

機殼:迎廣IN WIN ModFree Base Edition(經典版)

推薦的一體式水冷散熱器

本次實機安裝測試平台,推薦的迎廣IN WIN的MR 24 LIQUID CPU COOLER一體式水冷散熱器


這款一體式水冷散熱器規格表


一體式水冷散熱器附贈3個風扇,皆為迎廣自家自有品牌產品


3個風扇,皆為ARGB版本12CM風扇,型號為Neptune AN120風扇


迎廣IN WIN品牌Neptune系列的AN120風扇,本體尺寸為120x120x25mm,擁有9葉設計,為黑色PBT與PC材質,使用DC12供電,風扇支援PWM 900~2200RPM,風量最大60.1 CFM,風壓最高2.27 mm H2O,並支援ARGB控制,使用的是直出線材。本身使用長效Sleeve長效油封軸承。ARGB的話,支援1680萬色ARGB LED顯色與切換燈效,噪音最高只有20.5 dBA。

要先安裝主機板上的一體式水冷散熱器扣具

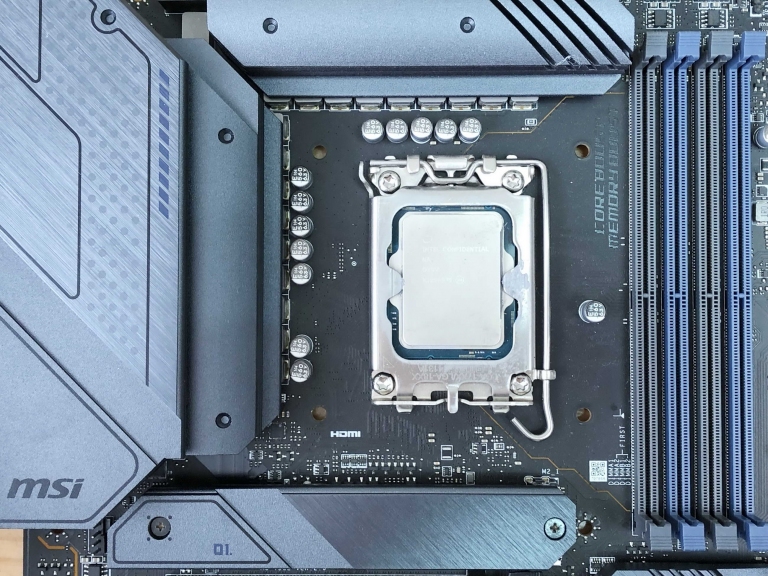

首先,要把CPU放置到主機板扣具內。接下來要安裝的,是主機板上的一體式水冷散熱器CPU腳座扣具

打開一體式水冷散熱器的配件,取出一體式水冷散熱器CPU腳座扣具


CPU腳座扣具,有主流LGA1170、Socket AM4、AM5與LGA115x、LGA2066


確認主機板CPU腳位,選定CPU腳座


安裝CPU腳座扣具


接下來,把風扇鎖上水冷排


串接固定水冷排上面風扇的電源線


串接固定水冷排上面風扇的ARGB線


將一體式水冷散熱器,鎖上自己規劃要安裝的位置,這邊會建議安裝在上方,是最佳的直流風洞散熱設計位置


接來來把一體式水冷散熱器的電源線、ARGB線安裝到ARGB集線器


安裝好一體式水冷散熱器之後,接下來就能準備安裝主機板


位置卡很緊的話,可以先將一體式水冷散熱器模組架拆下


鎖上主機板


要記得看主機板側板有沒有固定在正確的位置上


記得撕下一體式水冷散熱器底下的透明塑膠保護膜,CPU上面也要記得塗抹散熱膏


鎖上水冷頭的固定螺絲,一體式水冷散熱器就快安裝完成了!


值得注意的,這款一體式水冷散熱器,水冷頭的線材是可以旋轉的,可以手動調整壁面遮到水冷頭蓋上的顯示燈校


推薦的ATX 3.0電源供應器

推薦的迎廣IN WIN的 PII系列P130 II ATX 3.0電源供應器(ATX 3.0,1300W,雙PCIe 5.0接頭,80 PLUS Platinum白金認證,10年保固)


這款ATX 3.0電源供應器規格表


這一款1300W的ATX 3.0電源供應器很狂喔,本身是80 PLUS Platinum白金認證


有ZERO FAN的無風扇功能可以切換


嚇到了吧!這款電源供應器,有雙PCIe 5.0(12VHPWR,皆為最高600W供電)接頭!

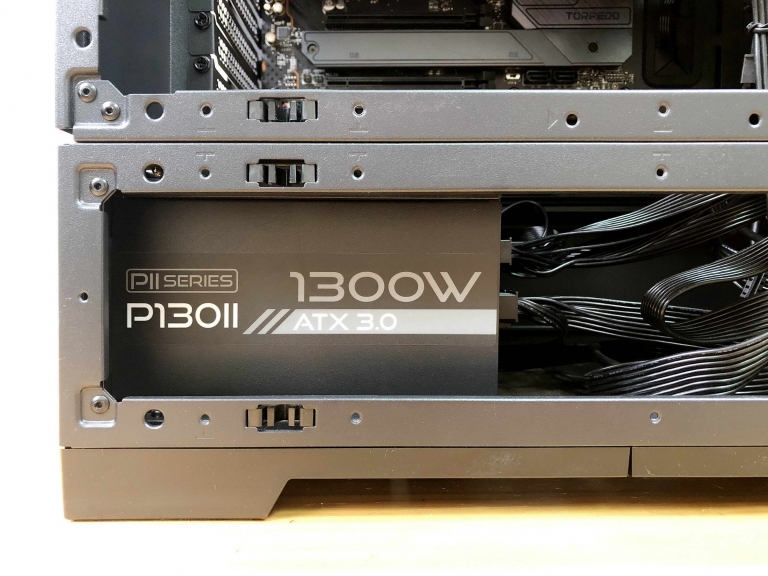

這款迎廣IN WIN的 PII系列P130 II ATX 3.0電源供應器,與機殼完美搭配,沒有任何色差


接下來,我們就要開始安裝上電源線與理線了!


點亮桌機

插上電源線,按下電源開關,就能點亮這台迎廣IN WIN ModFree Base Edition經典版主機


整個光效氛圍相當不錯


記得調整水冷頭的面板顯示方向,正確的把IN WIN LOGO點亮起來


前方有2個14CM ARGB風扇


蓋上蓋板


接下來只差裝上玻璃側板、所有外部組件側板、面板與理線

安裝到這邊,我們的裝機工作就快要完成了


大功告成

原廠配置的側板玻璃,採用黑色燻黑設計


點亮桌機


黑色燻黑設計側板玻璃,仍可以隱約看見內部的RGB燈效


整體表現優異

這次,我們實測開箱了迎廣IN WIN ModFree Base Edition(經典版)模組化全景機殼,發現這款機殼大小剛好,且安裝、拆卸相當容易,整體表現非令人感到滿意。

迎廣IN WIN ModFree Base Edition(經典版)模組化全景機殼,採用模組化的設計,又能充分滿足水冷散熱的擴充,以及優異的散熱佈局,能以變形金剛模組化系統架構展現電腦豪宅全景機殼,整體表現優異,PCDIY!在此特別推薦!


迎廣IN WIN ModFree Base Edition(經典版)模組化全景機殼,模組化設計上相當用心,外觀質感表現出色,PCDIY!在此特別頒發優質設計推薦!


編輯佳蓉,給予這款迎廣IN WIN ModFree Base Edition(經典版)模組化全景機殼高度的肯定!


市場行情

迎廣IN WIN ModFree Base Edition(經典版)與Deluxe Edition(效能版)模組化全景機殼,近日將會在台灣與全球上市。目前欣亞數位已經有報價,但還沒正式到貨。

最新報價

ModFree Base Edition(經典版):4,790 元 (含稅價)
ModFree Deluxe Edition(效能版):6,790 元 (含稅價)



這次,也推薦迎廣的新推出的PII系列P130 II ATX 3.0電源供應器(ATX 3.0,1300W,雙PCIe 5.0接頭,80 PLUS Platinum白金認證,10年保固)與MR 36 LIQUID CPU COOLER一體式水冷散熱器(360mm版本)給大家


超強變形金剛模組化玻璃透側全景機殼!

這次,我們實測開箱了迎廣IN WIN ModFree Base Edition(經典版)模組化全景機殼,這一整個系列滿滿用心,在電腦機殼難以突破的框架上設法突破,實在相當難得!

整體來說,這是超強變形金剛模組化玻璃透側全景機殼,除了相當容易拆裝之外,還能讓玩家進行自定義改裝。無疑的是台灣之光模組化全景機殼,值得玩家繼續支持與鼓勵!

廠商資訊

廠商名稱:IN WIN - 迎廣科技股份有限公司
廠商電話:03-322-9898
廠商網址: www.in-win.com.tw
