喬思伯JONSBO QT01實測開箱,平價級鋁鎂合金機殼中的優質精品!

文.圖/何昇龍 2018-01-01 00:00:00

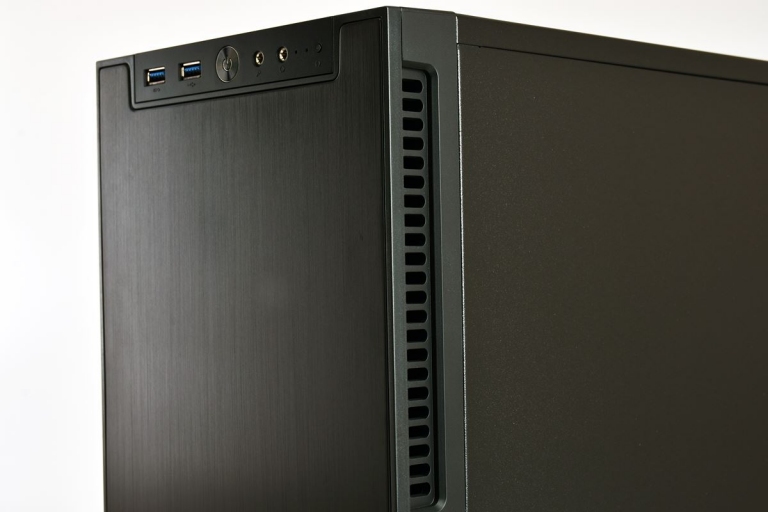

「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,外型設計給人一種穩重、冷冽的神秘感,前面板做了陽極和髮絲紋處理,讓整體看起來更有質感


從今年開始,機殼將逐漸成為桌上型電腦13樣零組件中的重要主角,從這兩年個性化機殼快速崛起的跡象就可以看出。而時下電腦機殼的流行趨勢,不外乎多數都是以誇張的造型、搭配超多風扇、鐵製散熱濾網為主,更有些甚至以廉價海綿材質充當靜音材質,再透過一些沒有實際意義的廣告手法,進一步誤導玩家的購買行為。但這年代的消費族群喜歡具有個性化、獨特性,甚至一些對生活品質要求比較高的玩家,喜歡簡約、有質感、安靜的設計,當然如果價位能夠讓自己輕鬆負擔的起更是加分。所以JONSBO喬思伯團隊在設計之初,便是實際從玩家的實際需求角度所出需發,將外觀、靜音、散熱、防塵、背板走線等元素全部考慮考慮進來,終於誕生的這款「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼。

「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,支援ATX、microATX與mini-ITX主機板,安裝簡單!


「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼重裝上陣!

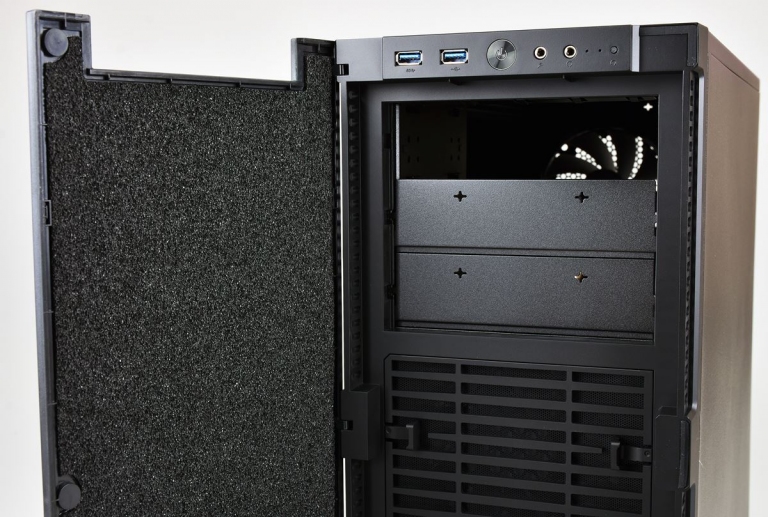

「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,為了達到最佳靜音效果,面板前還多了一道磁吸式門板,門板正面是經過髮絲紋和陽極處理的鋁,而裡面則貼滿了與汽車相同的專用隔音棉以及吸音材料,可有效隔絕風扇發出的風切聲和主機共振的噪音。門板左右兩側皆設有冷風通道,透過壓差方式能更快速地吸入冷空氣,下方還設有三段式風扇轉速調節器。同時所有進風位置(包含面板和機殼底部),都配置了防塵濾網,而且面板及底部的防塵濾網均使用免工具拆卸設計,能在不開啟機殼的情況下,直接卸下清洗。除此之外,QT01還導入了相當創新的顯示卡保護托架設計,防止長顯示卡因為地心引力的關係出現板彎現象。硬盤支架採用滑軌設計,同時具備減振功能。內部空間寬敞,可支援ATX、microATX、Mini-ITX主機板,良好的背板設計,讓走線可以更輕鬆。前置I/O部分,也加入的對USB 3.0的支援。
「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼是款專為喜歡簡約、有質感、安靜的玩家所設計的機殼,機身門板、兩側側板皆鋪滿了與汽車工業相同的專用隔音棉以及吸音材料,可有效隔絕風扇發出的風切聲和主機共振的噪音。而創新的顯卡托架,可保護長顯卡出現板彎的情況。同時採用下置電源設計,下移的重心可以讓整部電腦更穩固,同時也增加散熱的效率


「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼詳細規格



實品開箱

「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,外觀相當簡單,原來這只是保護箱而已,真正外箱還在裡面

可能是考慮到靜音機殼相當受到國外玩家的喜愛,QT01外箱採用全英文說明,並在正面列出該款機殼的8大特點

右側面則是說明,JONSBO喬思伯團隊設計QT01時的想法與理念,且該機殼的完整型號為QT01靜音天使

外箱背面是QT01的完整機構說明,讓玩家能快速瞭解整部機殼擁有哪些特殊設計

左側面是簡易產品規格表,可看到QT01內容量相當大,可置入3組5.25吋、4組3.5吋、5組2.5吋儲存裝置,同時可支援ATX、microATX、Mini-ITX規格主機板,且本體相當穩重,單機身重量就快8公斤

JONSBO對於QT01相當有信心,因此提供終身防鏽保固(意指在一般正常使用情況下,工業測試或特殊環境下不在保固範圍內),台灣總代理為立光科技


源自汽車工業的靜音設計

「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,可以有效控制、消耗主機所產生的共振噪音、散熱風扇風切聲,主要是因為其採用了源自於汽車工業的專業隔音材料,以及吸音材料的雙重運用,同時在面板前再多了一塊門板的關係。QT01採用的阻尼隔音材料比典型性結構材料(鋼、鋁、鎂、鈦等)可多耗散近百倍或更多的噪音能力,因此被廣泛用於汽車工業,空調系統,交通軌道,喇叭等領域,一輛汽車的根據其售價的高低,使用量從15到30公斤不等。門板採用三層式設計,最內層鋪上了專業吸音材料,能有效隔絕以及消耗進風通道的噪音,以及前面板散熱風扇在高速運作時的風切聲。以致於開啟和關上門板時,會有明顯的聲音差異。另外,為了控制機殼共振、消耗以及阻擋主機內噪音的傳遞,QT01的左右側板裡,佈滿厚度2mm的專業隔音材料,總使用量達到1.35公斤。玩家也可以在左右側板與機殼主體接合處貼上EVA泡棉,達到緩衝作用,進一步避免間隙共振發生。門板和前面板的接觸面,以及下置電源和硬碟滑軌也都配有減振橡膠墊。
「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,外型簡約、俐落到外觀上看不到喬思伯JOSBON的標誌

機身左側,簡潔俐落的設計,側板後方設計有塊突出手把,方便玩家拉開側板

此外,側板手把上方還留了一個洞,好讓機殼鎖扣可以穿出、上鎖,如此一來玩家便不用擔心安裝在裡面的零組件被有心人士拆走

為了整體的平整性,該機殼鎖扣在QT01出廠時並沒有預先裝上,而是連同螺絲放在配件包裡,有需要的玩家可自行手動安裝

機身右側一樣簡潔俐落,沒有看見多餘的機構設計

從這個角度更可以看出QT01精細的做工,建議玩家一定要手將上蓋、側板、前蓋摸上一遍,肯定會對其平整、滑順、溫潤的手感留下深刻印象,因為不僅是材質的選擇,QT01在接縫處理上也一點都不馬虎,每個連接處都處理的相當密合

因為有一片隔音門板的關係,所以將前面板兩側打上整排進氣孔,好讓大量的冷空氣可以從這裡透過前置風扇被吸入機殼裡

4個腳墊採類音響造型設計,不僅看起來有質感,腳墊底部的軟質材料還兼具減振功能,而墊高後的空間更有利於機殼內部的空氣對流

前置I/O位於靜音門板上方,方便玩家不用開啟門板一樣能使用

前置I/O由左至右的配置,分別為2組USB 3.0、同心圓紋路電源鍵、3.5mm麥克風、3.5mm耳機,以及為了避免誤觸而特意縮小的Reset鍵

靜音門板是設計成左開方式,因此玩家在擺放機殼時要先考慮好位置,以妨礙了門板開啟(如果沒有安裝5.25吋裝置的話,就沒有差別,因為前置I/O是為於門板上方)

隔音門板最大開啟角度為90度,並裝上了3顆吸力很強的磁鐵,在距離前面板3到2公分時,就可自動吸附闔上

根據JONSBO官方資料顯示,這片隔音門板採用3層設計,包含了表面陽極髮絲紋鋁板,加上高強度塑料,最後再鋪滿2mm厚的專業吸音材質,能有效阻隔前置風扇發出來的噪音

3組5.25吋擴充埠前方各安裝了一片快拆擋板,按壓兩側卡榫即可卸下

且每一片快拆擋板後方裝有鋁製防塵網,降低灰塵進入的機會

考慮到現階段5.25吋裝置使用率不高的情況,JONSBO僅預先將最上方的位置鏤空,第二、第三埠則是裝上一次式擋板,來防止灰塵進入

下風扇位置同樣設有快拆擋板

不過下風扇快拆擋板面積較大,需要四個卡榫一起按壓才能卸下

下風扇快拆擋板面積比上快拆擋板大上快一半,但裡面同樣鋪上滿佈綿密六角形狀的鋁質濾網,一來可以防塵提高風扇壽命,二來還能加大進風量,加速降低內部溫度

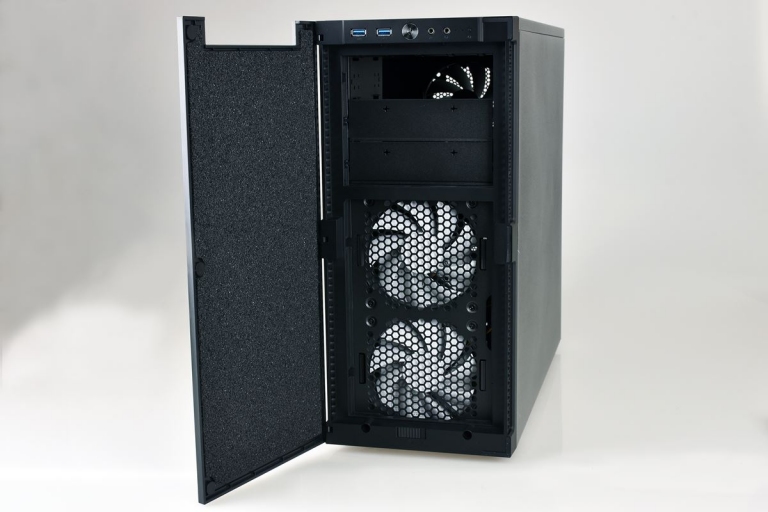

前置風扇為2顆12公分可調速吸氣靜音風扇

前面板下方有個滑動開關,可直接控制這2組風扇的轉速,左邊為High(12v)、中間Stop是關閉、右邊為Low(5V)

風扇調節器兩側各有一個螺絲孔,必須將裡面的螺絲旋開才能將前面板卸下

卸下前面板即可看到前置風扇螺絲與第二層大面積蜂巢濾網

前置I/O位於前面板上方,因此拆卸面板要小心I/O訊號線以及風扇電源線

背面的配置與一般塔式機殼相同但加入了不少巧思,下置式電源設計、配有一顆12公分排風扇、橡膠保護墊水冷管孔、7組PCIe擋板設計成可重複使用並做成鏤空狀,旁邊的多餘的位置也打了許多散熱孔,為就是增加整體的排氣量

機殼底部除了電源供應器的位置外,中央區域同樣也打了許多散熱孔,讓玩家可以額外加裝12公分風扇,輔助降低硬碟區的廢熱

底部的一片式鋁製防塵濾網為軟質設計,並透過卡榫固定,除了清洗方便,也能隨玩家自行換裝成效果更好的過濾棉

防塵濾網前方這4個孔位,是用來鎖上安裝於3.5吋硬碟支架下方的SSD之用

QT01散熱系統運作示意圖

QT01配件包裡裝有安裝說明書、3.5吋HDD支架、2.5吋SSD/HDD支架、EVA泡棉、蜂鳴器、主機板銅柱、主機板/風扇/電源供應器螺絲、束線帶


用料紮實設計精巧的內裝

兩側板內部皆用上了源自於汽車工業的隔音以及吸音材料,總用量高達1.35公斤,可控制共振和消耗、阻擋零組件產生的噪音

鋪設的隔音材料厚度達2mm(約10圓硬幣的高度),再加上側板原先的厚度,讓總厚度來到3mm,所以重量會比一般機殼來得沉重

為了降低側板間隙所引起的共振效應,玩家可以貼上配件包裡的EVA泡棉作為緩衝之用

EVA泡棉應貼在側板的卡榫與卡榫之間,一邊側板6片,兩邊剛好12片

喬思伯JONSBO QT01內部空間一覽

喬思伯JONSBO QT01內部空間使用說明

主機板架上的走線孔已經先裝好橡膠保護墊

前置I/O與前置風扇線材已經預先走好線,並用束線帶固定在主機板架上

主機板架上刻意開了2個孔位,目的是為了讓所有電源供應器上的CPU EPS 8pin與ATX 4pin接頭都能順利穿過,但是因為孔位太小和位置的關係,玩家得多花一點心思才能順利裝上

背部預留的走線空間約17mm,扣掉側板上的隔音材料後只剩下約15mm,也就是說一定要經過整線才能讓側板滑順的闔上

前置風扇電源採用小3pin設計

前置I/O連接線材,USB部分分成3.0及2.0兩種,並提供HD Audio音效以及Reset接頭,而大4 pin是用來提供面板風扇調速開關電力之用

後置排風扇為12公分的JONSBO自家品牌

同樣採用小3pin電源,線材部分則是使用耐用度更高的編織線

7組PCIe擴充埠插槽擋板全數採用可重複使用的快拆設計,並在上面打上許多蜂巢孔來協助散熱,旁邊多餘的空間也做了同樣設計

安裝下置電源的安裝位置上有4個防震橡膠墊

電源供應器後方可額外再加裝1個12公分風扇,來協助吸入更多的冷空氣


創新的顯示卡支撐架設計

上方支架共可安裝3個5.25吋裝置,不過是用螺絲直接固定

白色的顯示卡支撐架是QT01最大賣點之一,最主要目的是防止顯示卡板彎,而將其打開後,可以看到4個2.5吋裝置插槽

顯示卡支撐架共有2組,支撐架的長度可以調整適合不同長度的顯示卡,與顯示卡接觸點也貼有泡棉

最下方則可容量4個3.5吋HDD加上1個2.5吋SSD,不同的是,SSD是直接鎖在機殼底部

3.5吋HDD和2.5吋SSD裝上免螺絲硬碟架後,就能直接扣上硬碟支架,且每個硬碟架上都附有減振墊片

只要將裝好支架的3.5吋HDD由右往左滑入,到一定位置後聽到「咔」聲,即完成固定

2.5吋SSD因為顯示卡支撐架的關係,必須換個方向從「另一邊」由左往右滑入,一樣在聽到咔聲後顯示已經固定

為了日後整線方便,在安裝儲存裝置時,請注意電源與訊號線的方向務必一致

若是只有一顆SSD又嫌分開安裝麻煩的話,是可以直接將SSD「鎖在」3.5吋硬碟支架下方的機殼底,同時搭配L型接頭訊號線使用,以免訊號線因為整線時的拉扯而鬆脫


實際裝機示範

「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,可支援ATX、Mini ATX、microATX、Mini ITX以及FlexATX規格的主機板,為了不讓玩家鎖錯銅柱,所以在主機板架的銅柱孔位上均以不同英文搭配數字來標示,玩家只要按照標示,將銅柱鎖在指定位置即可

喬思伯JONSBO QT01裝機示範

為了讓背板可以滑順的闔上,玩家一定要經過整線,並建議多採用扁平線材,以及模組化電源供應器,來減少線材使用率,增加氣流流動空間

當顯示卡長度足夠時,顯示卡支撐架便完全發揮其功效。但也因為支撐架的位置不夠彈性,若顯示卡長度、主機板上顯示卡插槽位置無法配合的話,就會出現無法碰到支撐架,或是像出現NVIDIA GeForce GTX Titan這類雙槽設計的顯示卡時,支撐架也無法派上用場

安裝顯示卡電源時最好可以繞過顯示卡支撐架,這時就得考驗電源供應器線材的長度了


誰說散熱與靜音無法兼得

「散熱」與「靜音」在電腦機殼裡的關係往往相當矛盾,一款散熱好的機殼,往往需要犧牲安靜作為代價;相反的,為了取得安靜的工作環境,通常機殼內部的散熱效能就不會太好。不過QT01透過兩個設計,解決了這個長久以來的問題。首先是將面板當作主要進風口,並在其後方配置了2顆12公分可調速靜音風扇(吸氣),而背板後方同樣也配置1顆12公分風扇(排氣),如此一來便像是前後貫通一樣,透過壓差將冷空氣由前面吸入,通過主機板、顯示卡、CPU散熱器後,再由後方排出。

5.25吋檔板全設計成防塵通風孔,玩家可以在必要的情況下,取下檔板來加大進風量。第二個散熱通道則在機殼底部,「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,安裝電源供應器的後方預留了一個12公分風扇安裝孔,可協助在機殼裡安裝了多硬碟的玩家輔助進氣。加上硬碟滑軌上設有減振功能,因此能有效迴避掉大部分的噪音。
「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,共有黑、白(特定通路限定)、銀三種顏色,以及上蓋封孔、上蓋內建2組12公分風扇散熱孔兩種版本


市場行情

「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼的話,台北光華商場目前報價:2,190~2,490元。

在PChome 24h購物裡的含稅價格為2,290元


在autobuy購物中心的含稅價格為2,190元


在光華商場原價屋的含稅價格為2,190元


平價級鋁鎂合金機殼中的優質精品!

「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼,不僅內部空間寬敞,又有足夠的空間得以讓玩家組建RAID 6(需要4顆HDD),且預先已經安裝好的3顆12公分風扇和機身許多散熱孔,都讓這款機殼內部溫度可以在零組件不換裝更高檔散熱系統的情況下,維持在中低檔位置。同時,兩側板與前面板導入了與汽車相同的專用隔音棉以及吸音材料,有效隔絕風扇發出的風切聲和主機共振的噪音。創新的顯示卡支撐架功能,的確為解決大型顯示卡板彎問題(終於可以擺脫高科技竹筷了)帶來新的思考方式,現階段的設計還無法完全適合於所有主機板與顯示卡的搭配。不過,仍可看出原廠用心之處。相信,將來必定會開發出更棒的精品級機殼。

如果您的個性屬於低調、務實,想找一款價格不會太高,又能兼具靜音與散熱效果的塔式機殼,「喬思伯JONSBO QT01靜音天使」鋁鎂合金機殼會是個不錯的好選擇!

整體來說,這是款平價級鋁鎂合金機殼中的優質精品!

廠商資訊

代理商名稱:立光科技國際股份有限公司
代理商電話:02-2100-2500
代理商網址:www.krone.com.tw
