ASUS ROG MAXIMUS IX APEX實測開箱,史上最強極限超頻Z270主機板

文.圖/陳兆宏 2017-05-22 18:35:00
超頻有時候除了要有好的處理器、記憶體,以及超乎常人的毅力之外,主機板可說是扮演了關鍵角色。因為,有了一塊好的主機板,透過其內建的各種獨家超頻秘方,就可以幫助極限超頻玩家在進行各種超頻活動或比賽時,透過各項超頻常見的技巧,來提升系統的執行時脈與穩定性,讓超頻玩家們得以打破世界紀錄,留名青史。

ASUS ROG MAXIMUS IX APEX主機板,賦予絕佳超頻基因的Intel Z270平台主機板


賦予最強超頻基因,帶領進入極限超頻殿堂

華碩(ASUS)的ROG (玩家共和國)系列產品,主打頂級玩家與超頻玩家市場。在Z270晶片組所規劃之ROG MAXIMUS IX系列中,一共推出了APEX (極限超頻)、FORMULA(預裝I/O擋板/水冷/插槽護盾)、CODE (插槽護盾)、HERO(入門款)等電競主機板。

以這次介紹之華碩ROG系列之MAXIMUS IX APEX主機板,就是針對極限超頻玩家、電競玩家所設計的絕佳Intel Z270主機板,不僅具備華碩獨家的各種超強效能基因,當然也具備酷炫的燈效設計與擴充能力,同時也具備插槽強化設計,以及天籟級的音效輸入與輸出,賦予玩家們最穩定、最高效、最好超頻的使用體驗,以幫助玩家在進行極限超頻時,或是拿來玩遊戲時,都能發揮最佳的整體表現,幫助玩家們打破超頻的世界紀錄,或是贏得遊戲最終勝利!再加上華碩ROG主機板的保固都是5年 (2017/6/30前到華碩官網登錄註冊,即可升級5年),讓玩家買到這款超棒的產品之後,亦可享有高階的售後服務。

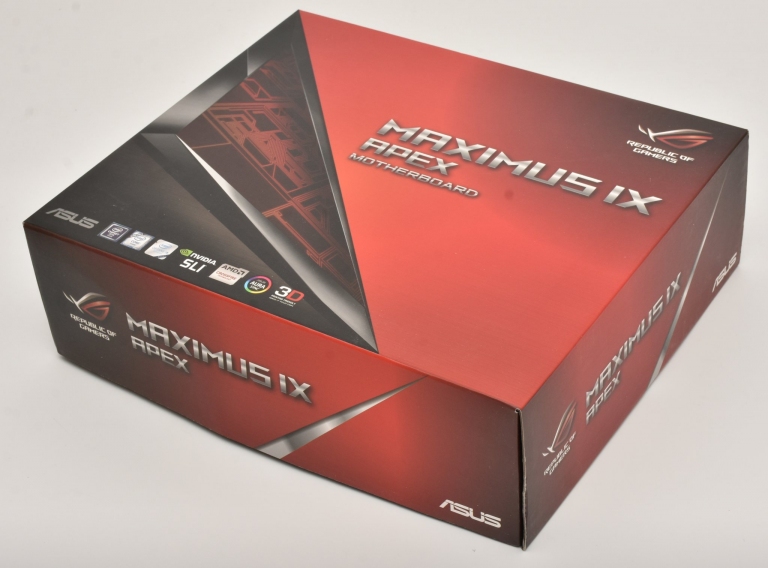

華碩「ROG」系列的主機板包裝,右上方為ROG之眼Logo,中間有MAXIMUS IX APEX主機板字樣,左下角有華碩與產品主打特色或功能Logo,另外兩面皆有產品名稱

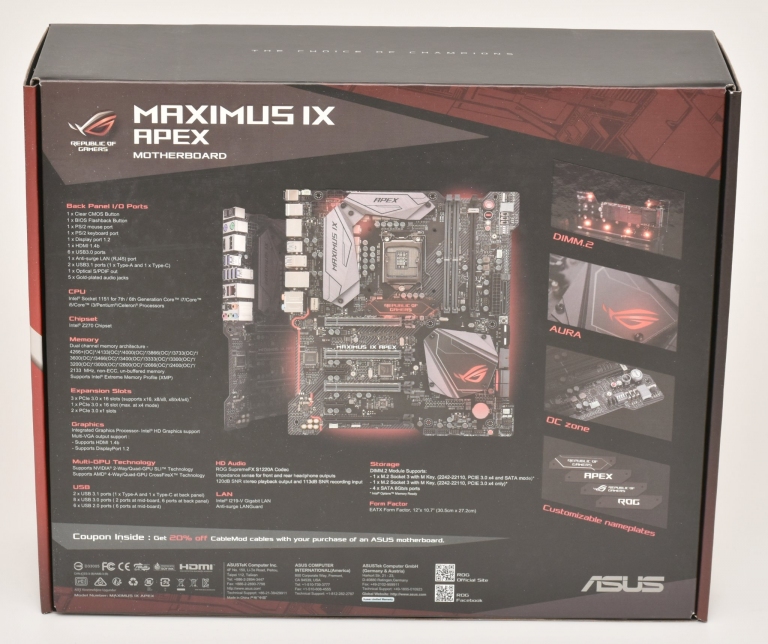

主機板盒子背面有各功能圖解,與特色解說


主機板盒子右下角的序號貼,含功能簡述


獨特X形設計,各種幫助超頻的周邊I/O配置,讓超頻幅度更高!

這張MAXIMUS IX APEX,主打超頻玩家的終極秘密武器,採用Intel Z270晶片組,介面槽方面提供了4組PCIe x16、2組PCIe x1插槽,因此可以做到4-way SLI或CrossFireX,滿足專業電競玩家的多顯示卡運作需求。

ROG MAXIMUS IX APEX主機板,採用EATX規格設計,比一般ATX主機板稍微大一點。主機板採獨特的X形設計,四邊都有凹處,讓玩家方便拿取。在儲存插槽有4組SATA 6Gbps,以及由DIMM.2子卡上提供的2組M.2插槽(支援11公分長的SSD)。在I/O周邊插孔方面,提供USB 3.1 x2(Type A與C)、USB 3.0 x6、乙太網路(Intel I219V),內建LanGuard可提升傳輸量,並具備突破保護機制。此外,並配置PS/2埠x2,給傳統鍵盤與滑鼠使用,除了方便安裝Windows 7,亦有利於極限超頻使用場合。

在燈效方面,提供5區獨立運作的RGB燈效,包含底部周圍,南橋晶片,PCIe x16插槽中間、CPU插槽旁的3D銘版、周邊I/O的散熱片處,以及DIMM.2子卡等等皆可分別定義,讓夜間看起來特別耀眼!主機板提供2組擴充燈條接頭,並支援Aura Sync同步燈效,以幫助Intel平台的遊戲玩家,組裝出超Bling Bling的電競神機。

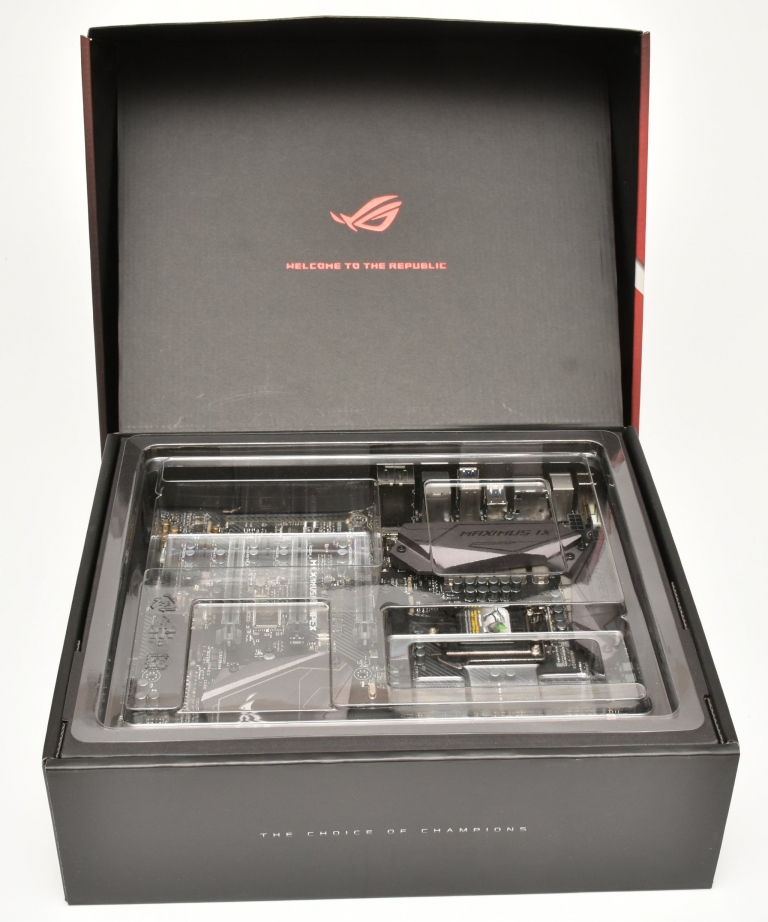

開箱囉!主機板放置在上盒,並有保護蓋保護住主機板,上方有Welcome to the Republic(歡迎來到玩家共和國),盒子底下有The Choice of Champions (冠軍者的選擇)

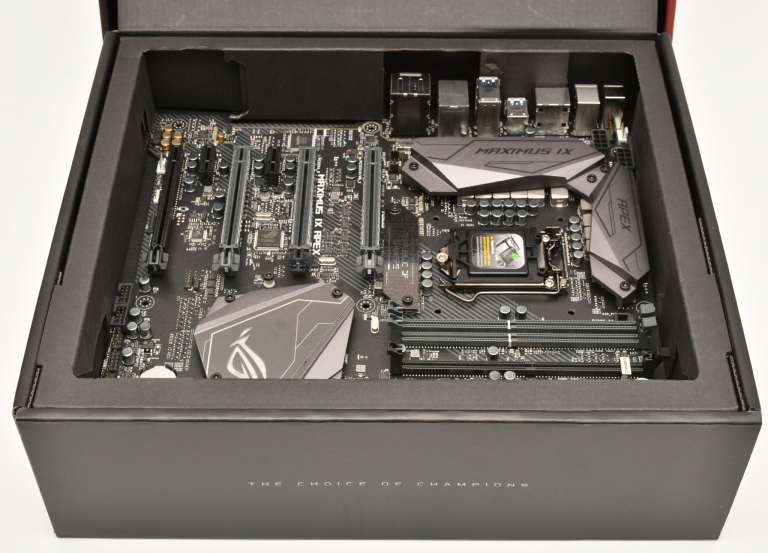

主機板放置在上層,展現出非凡氣勢!

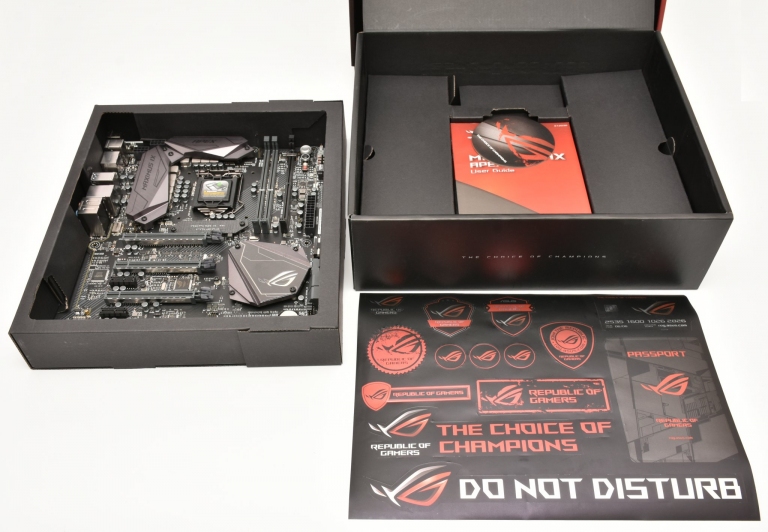

將上層取下,盒子下層有一張ROG個性貼紙、說明書,下層兩側為配件置放區

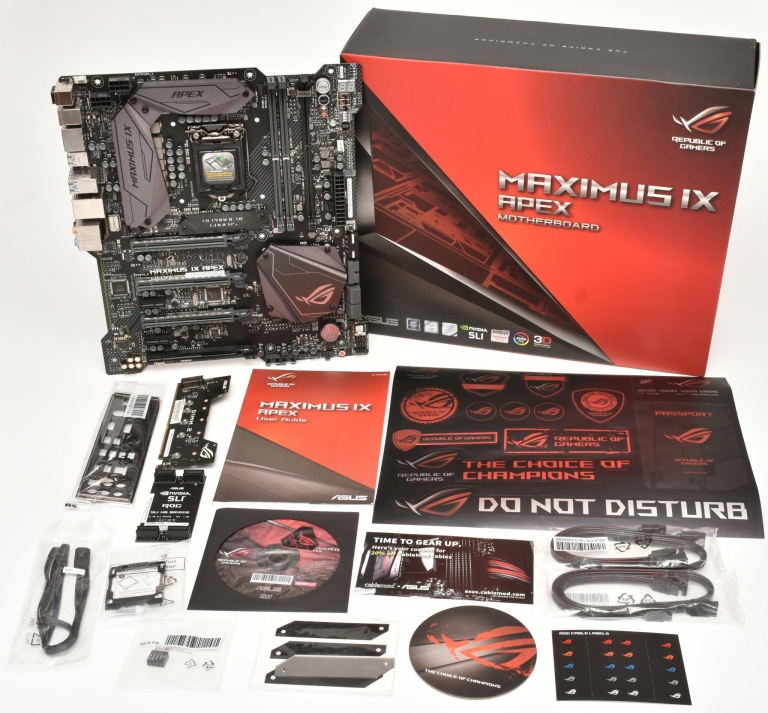

包裝內容,含主機板、說明書、光碟、SATA線、I/O擋板、華碩專屬DIMM.2子卡、客製化名牌配件包、SLI HB Bridge、纜線貼紙、外接燈效延長線、Cablemod折價券、螺絲、Q-Connector便安裝跳線、CPU易裝工具、個性貼紙、ROG杯墊…等配件,非常豐富!

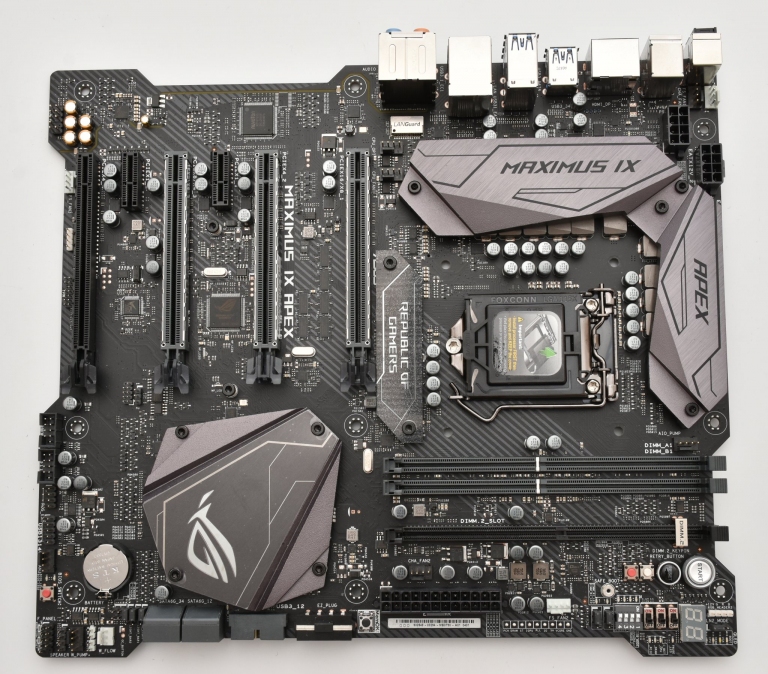

主機板正面,採Extended ATX (eATX,30.5 x 27.2cm)規格設計,以銀灰為主色。CPU插槽上方與右方皆有散熱片,並有MAXIMUS IX APEX的字樣,至於南橋晶片的散熱片,則有ROG的Logo。南橋的散熱片與CPU旁的散熱片設計成可以組合,整體呈現非常具科技感

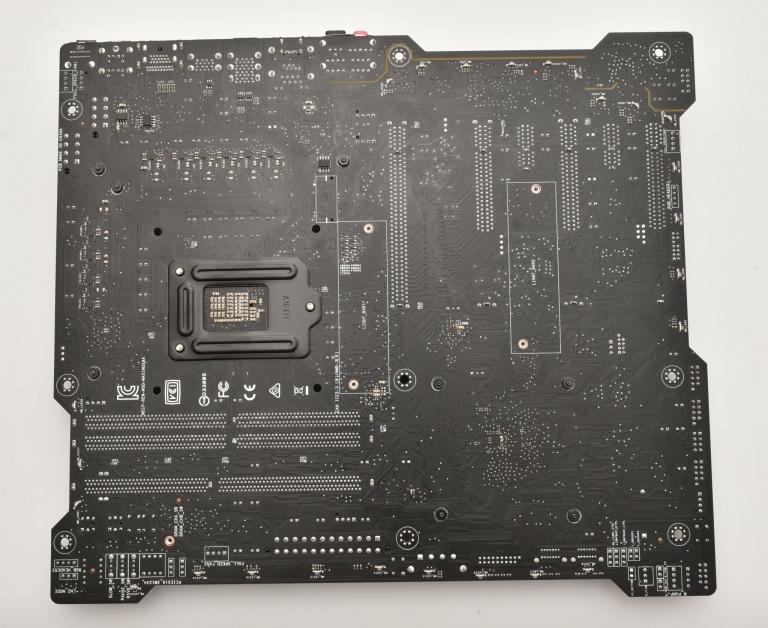

主機板背面,可看到PCIe插槽的焊接點,1組為x16 ,3組為x8,另有2組為x1的規格。主機板採X形設計,四邊都有凹處,讓玩家方便拿取

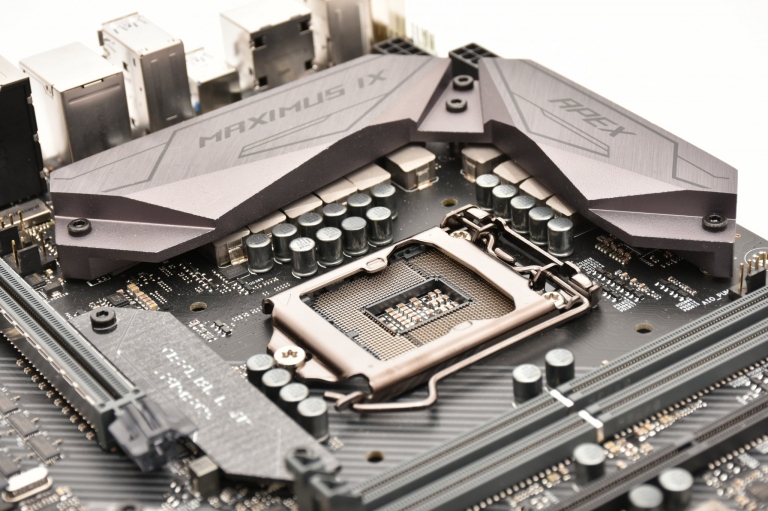

CPU插槽採用LGA 1151,搭配周圍的多相供電設計,提供穩定的電源供應,並保有高可靠度及跟穩定性

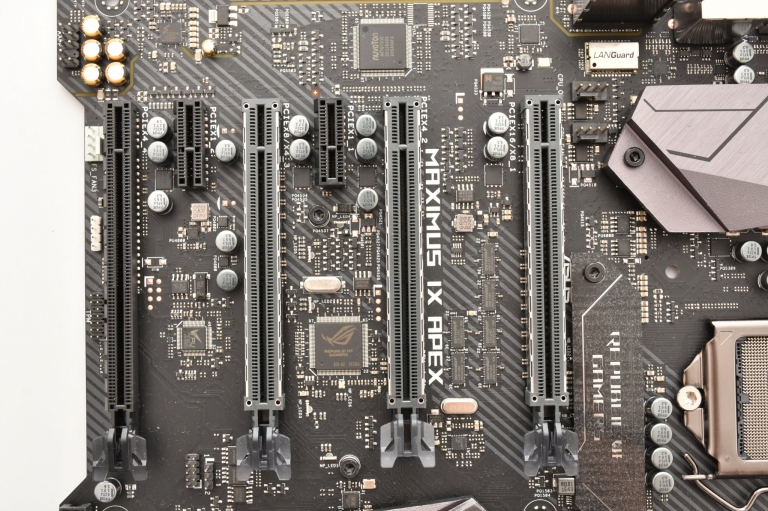

主機板擴充槽部份提供4組PCIe x16(其中3組具備SafeSlot裝甲保護,讓顯示卡不會板彎),與2組PCIe x1

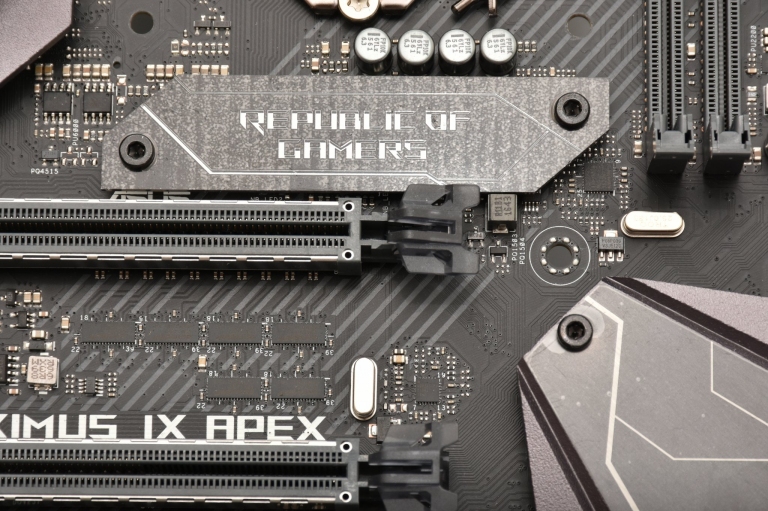

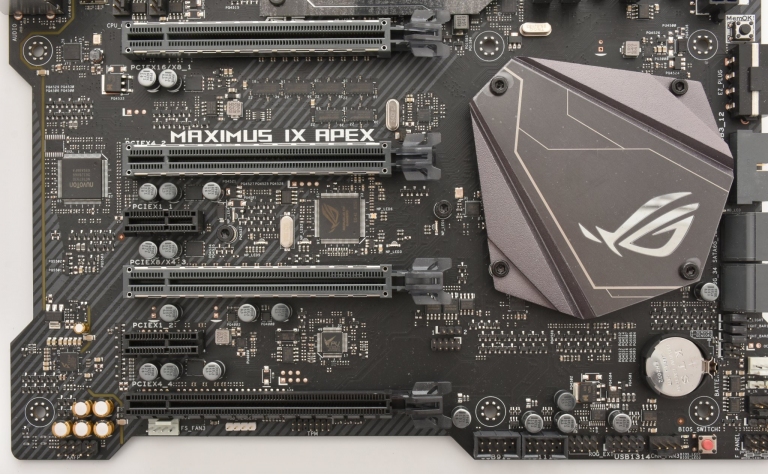

在PCIe插槽中間,配備華碩獨家ROG與TPU的IC,下方有AURA 4-pin RGB燈條接頭、風扇接頭

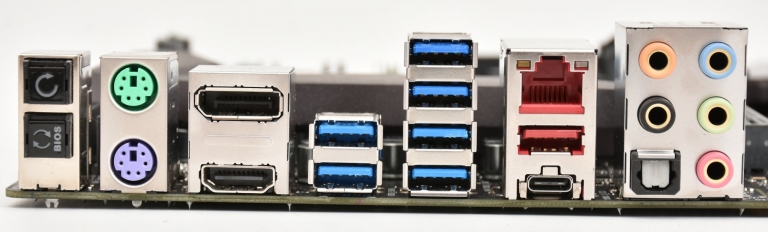

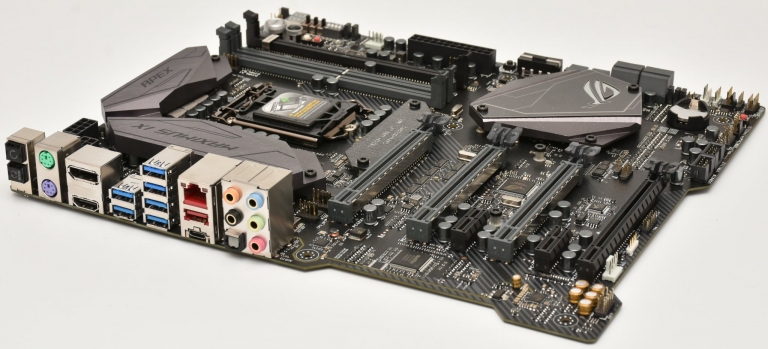

Maximus IX Apex主機板的I/O埠,包含左邊的CMOS清除與BIOS Flashback還原鈕,PS/2鍵盤滑鼠孔、DisplayPort與HDMI埠、共6組USB 3.0埠、USB 3.1x2(Type A&C),網路RJ45孔(I219-V),音效孔


CPU插槽旁,備有客製個性化名牌,可取出隨附的配件包來安裝,訂製出屬於自己風格的超頻主機板

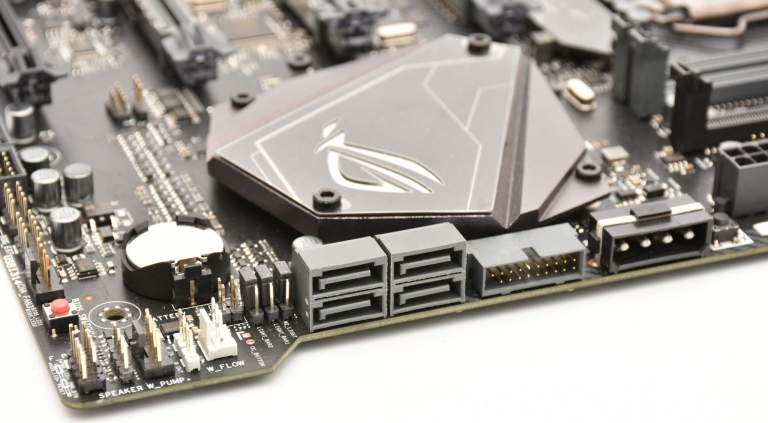

提供4組SATA接頭,旁有USB 3.0前置面板,右方還有一組Power接頭,可連接起來提供更充足的電力


獨家超頻功能與秘方,幫助極限超頻玩家到達高峰

與眾不同的是,APEX具備業界No.1的超頻基因,像是採2組DIMM設計,比4條插滿時更容易超頻上去。此外華碩提供的超頻特色滿漢大餐,也非常豐富。包括Q-Code/多色Q-LED(除錯用)、LN2(液態氮)模式、冷凝檢測燈(提供CPU/DRAM/PCIe周圍冷凝警示)、慢速模式開關(CPU固定8x)、暫停開關(方便中途超頻調校)、RSVD開關(解決-120°C下的CBB冷開機臭蟲問題)、PCIe開關(可關閉PCIe x16插槽)、DRAM跳線(關閉DDR4插槽)、重試按鈕(重新硬開機)、安全開機按鈕(進入安全模式)、MemOK!鈕(記憶體相容解決用)、ProbeIt檢測點(方便用電錶量測)、雙BIOS切換(切換兩版本BIOS)等極限超頻必備的功能與秘方,幫助極限超頻玩家輕鬆打破世界紀錄。

事實上,這張主機板已幫助超頻玩家贏得8次世界紀錄,超頻成績達到7.363GHz!是極限超頻玩家必備武器!

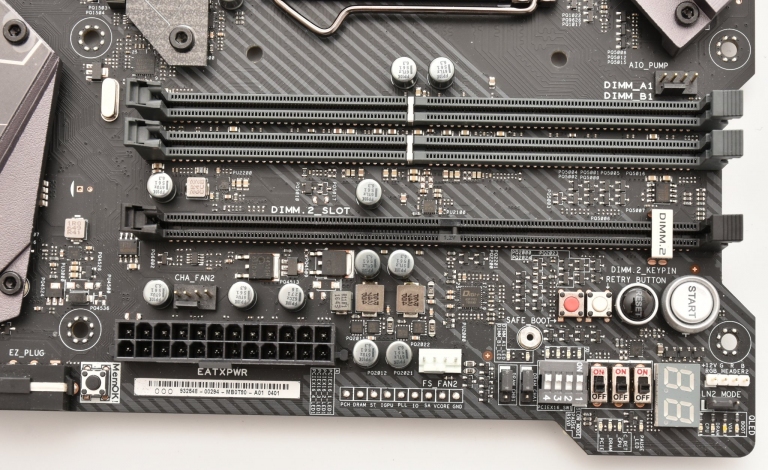

提供2組記憶體插槽,支援DDR4-4266以上(超頻)的速度,其下方有個特別的DIMM.2插槽(後述)。在主機板右下方有Debug LED(Q-LED)、以及4組指示燈(包含BOOT/VGA/DRAM/CPU),LN2模式、冷凝檢測燈、慢速模式開關、暫停開關、RSVD開關、4組PCIe開關、DRAM插槽跳線、重試按鈕、安全開機按鈕、MemOK!鈕,以及各式檢測點,是極限超頻玩家必備秘密武器

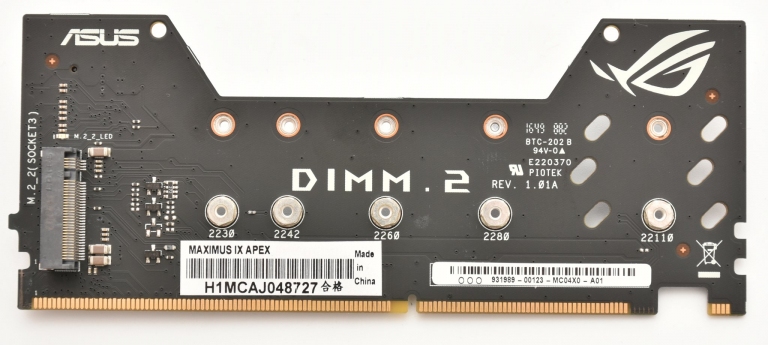

獨特的DIMM.2子板,提供兩組M.2插槽(正反各一),可安裝22110規格的超長M.2 SSD

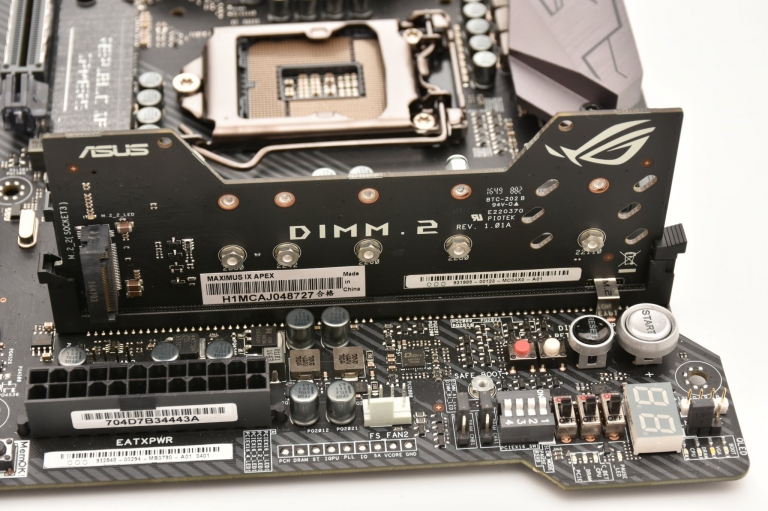

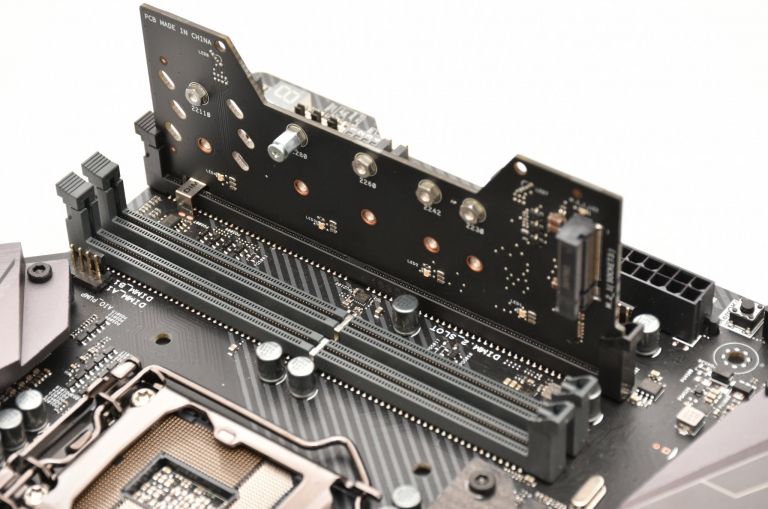

插上DIMM.2子板的樣子


從另一邊的角度,看DIMM.2子板插上去的樣子,DIMM.2子卡本身也支援3D列印配件

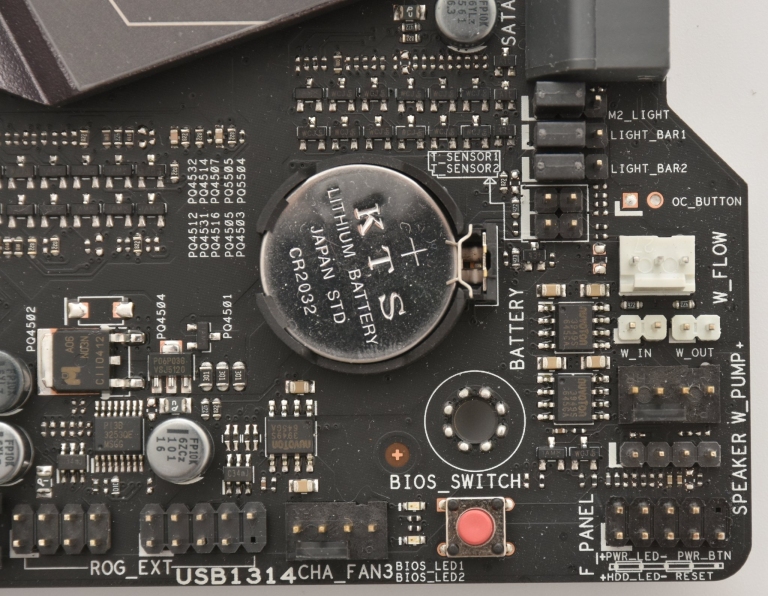

主機板左下方,提供水冷插頭(W_PUMP、W_OUT、W_IN)、感測器接頭,燈效跳線(M.2、Light Bar 1, 2)等功能,以及雙BIOS切換功能

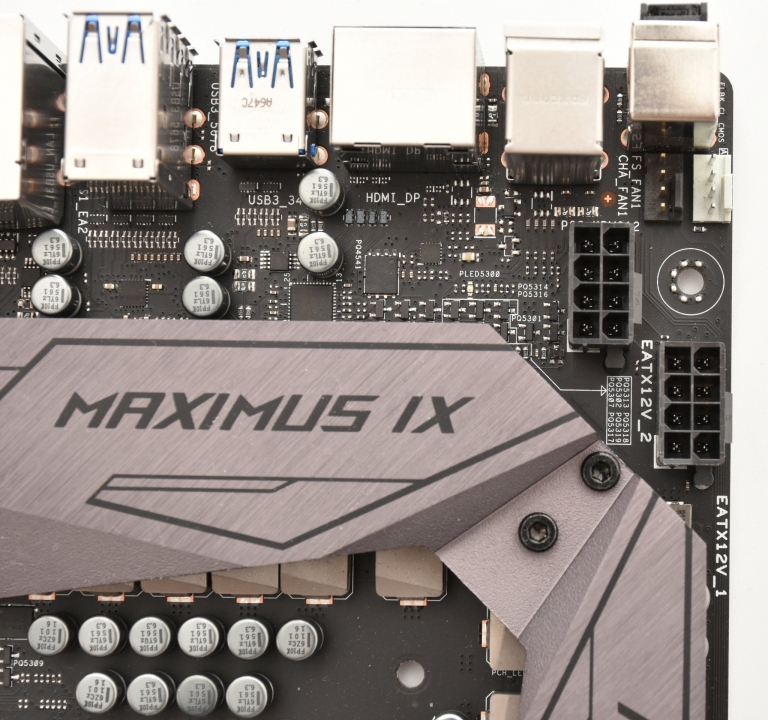

怕電源供電不足?主機板具備2組EATX12V的插頭,讓系統供電更加穩定


主機板一瞥,可看到周邊擴充功能非常豐富

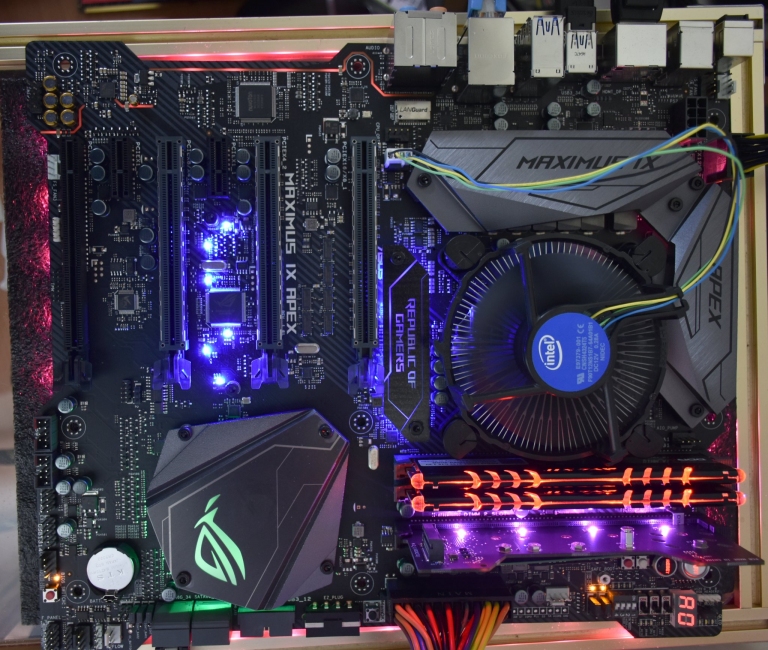

主機板採X形設計,提供5區獨立運作的RGB燈效,包含底部周圍,南橋晶片,PCIe x16插槽中間、CPU插槽旁的3D銘版、周邊I/O的散熱片處,以及DIMM.2子卡等等皆可分別定義,讓夜間看起來特別耀眼!


隨贈豐富軟體,賦予玩家最強電競助力

華碩BIOS介面同樣提供EZ Mode與Advanced Mode,方便初學者與進階玩家來做各式設定,並可啟用Intel XMP模式,讓記憶體效能發揮至極致。此外,BIOS可檢視目前CPU、主機板溫度、風扇轉速,設定開機硬碟等。其 OC Profiles可記錄多種超頻參數,調好後即可一鍵超頻。

在Windows平台方面,可安裝ASUS提供的AI Suite 3工具程式集,包含了多種玩家必備工具,例如Game First IV可設定遊戲封包優先傳送,玩遊戲不Lag,Sonic Radar III可將聲音視覺化,敵人腳步聲「看」得到。此外還附贈多種玩家軟體,像是RamCache II可加快遊戲載入速度,CloneDrive可以幫助移轉HDD至SSD。讓玩家可透過軟硬兼施來發揮出主機板的極限效能與最佳應用。

在效能測試方面,以Intel Core i7-7700K CPU、Corsair Vengeance LPX CMK16GX4M2B3000C15 8GBx2 Kit (16GB)、OCZ Trion 150 960GB SSD等測試配備,顯示卡則使用NVIDIA GeForce GTX 1080來測試3D效能。作業系統則是Windows 10 x64專業版,來測試ROG MAXIMUS IX APEX的效能表現。可說是極為優異,完整發揮出Intel第七代Core (Kaby Lake)處理器的最佳效能。至於超頻能力方面,透過安裝散熱效能較強的散熱器,透過BIOS的設定,隨便超都可以超到4.8GHz,甚至5GHz,可說是超頻玩家們的最佳超頻平台。

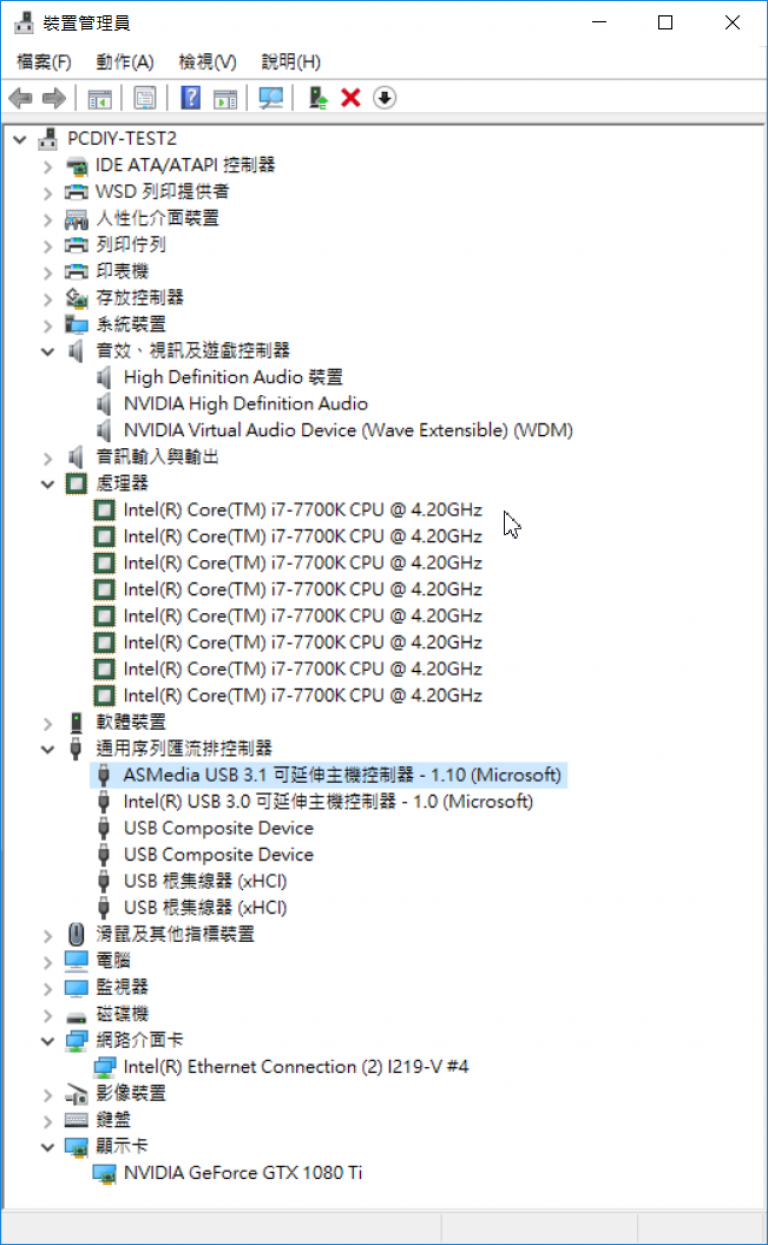

以裝置管理員檢視系統重要元件

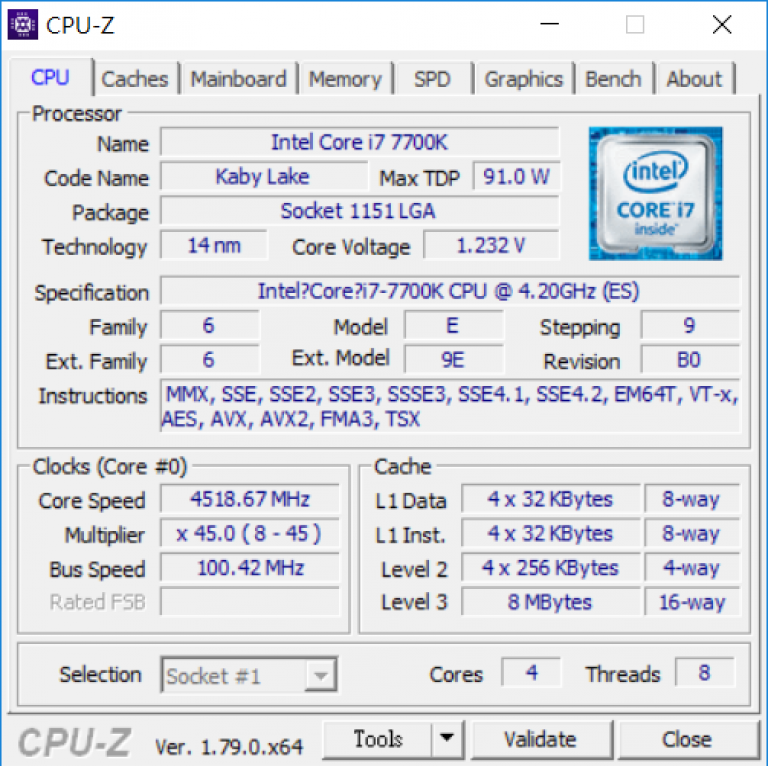

透過CPU-Z,檢視CPU與時脈資訊

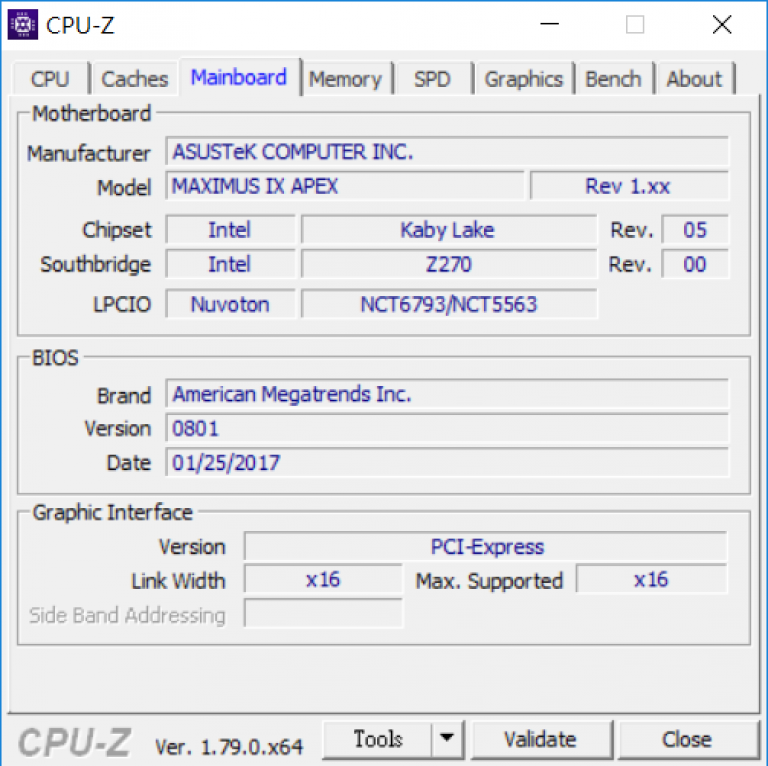

透過CPU-Z,檢視主機板資訊

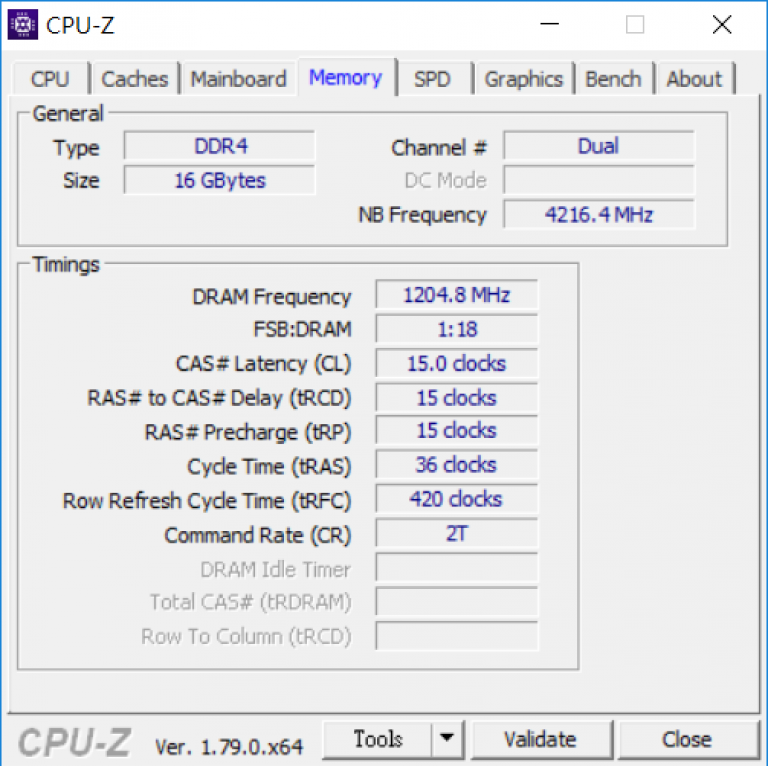

透過CPU-Z,檢視記憶體與時脈資訊

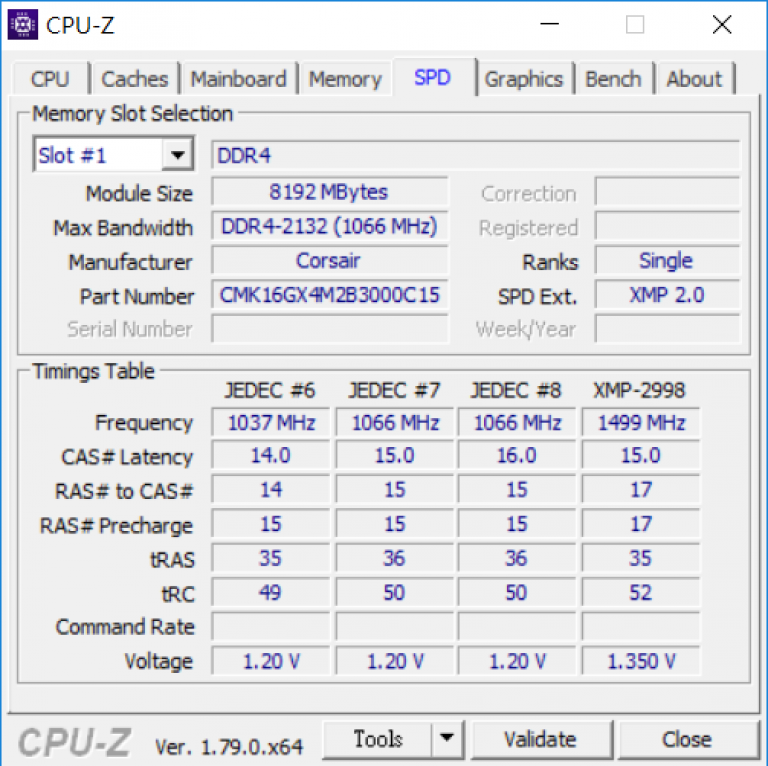

透過CPU-Z,檢視記憶體的SPD資訊


透過CPU-Z,簡測CPU的效能

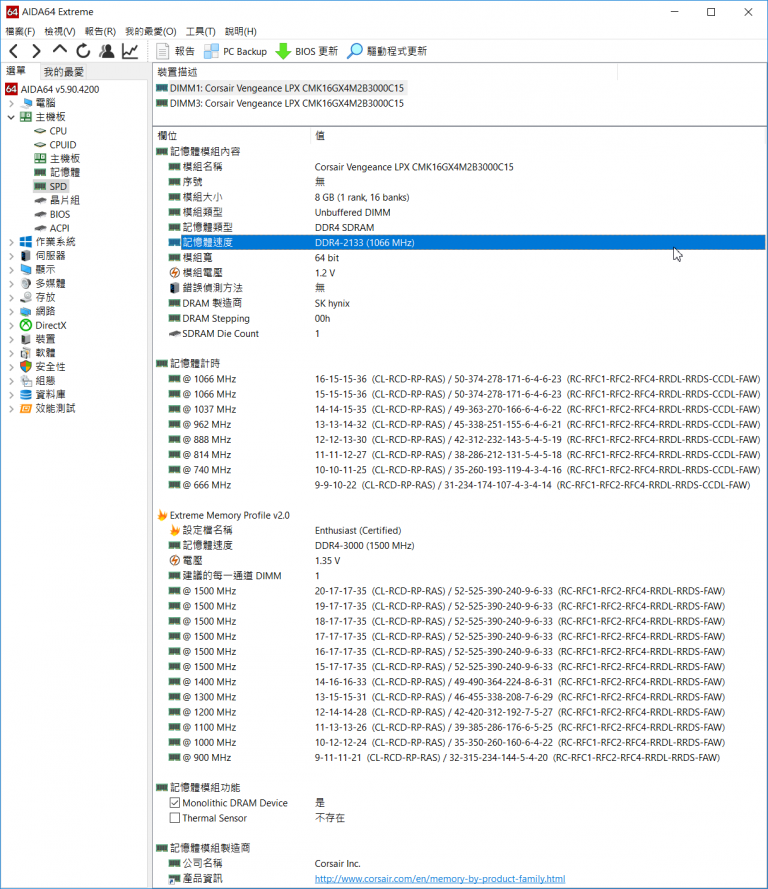

透過AIDA64,檢視記憶體的SPD資訊

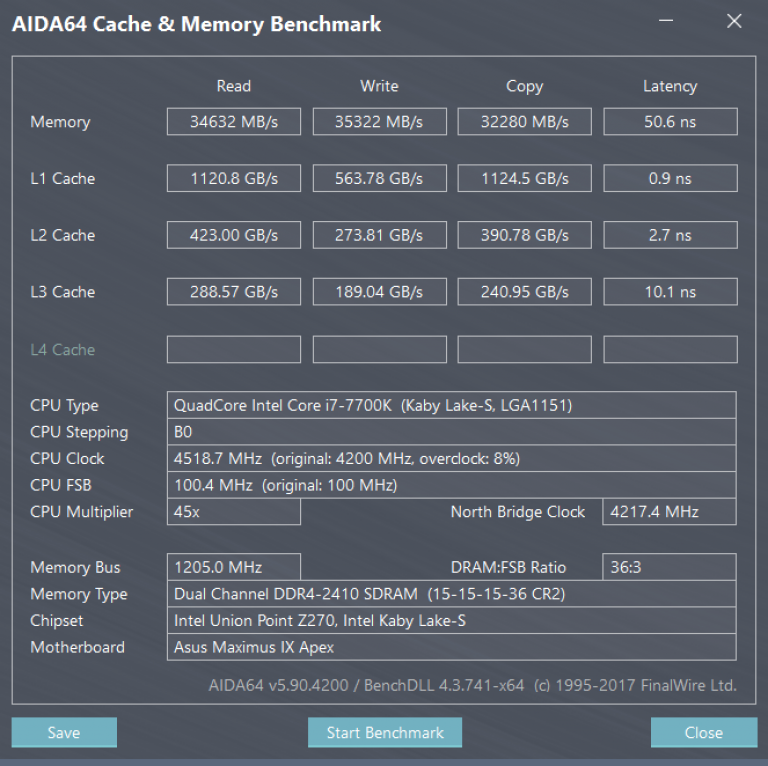

透過AIDA64,簡測快取、記憶體的讀寫效能

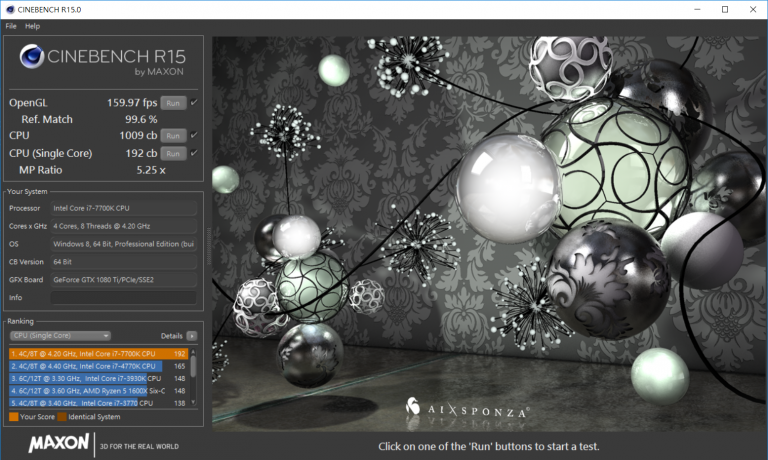

透過CineBench R15測試OpenGL、CPU、CPU單核時的繪圖效能


透過Sandra,簡測CPU的效能

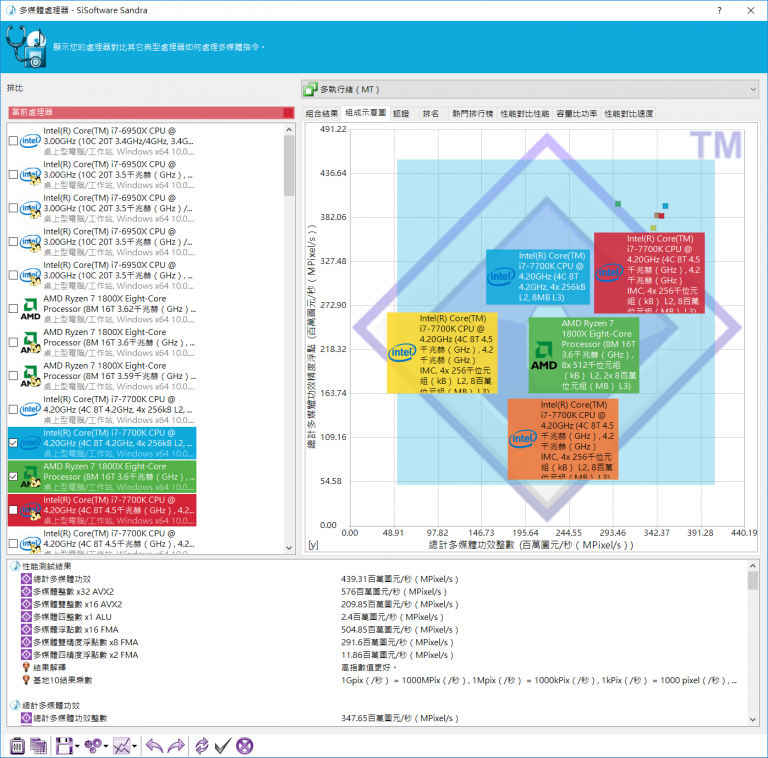

透過Sandra,簡測CPU在多媒體指令的執行效能

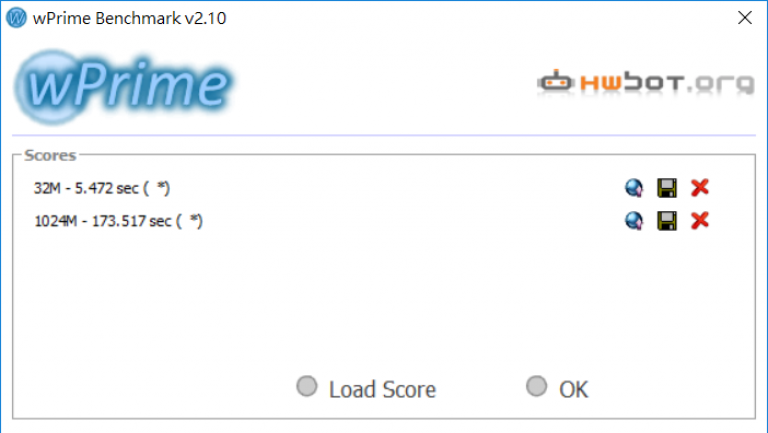

透過wPrime,簡測CPU執行質數運算所需秒數(值越低越好)

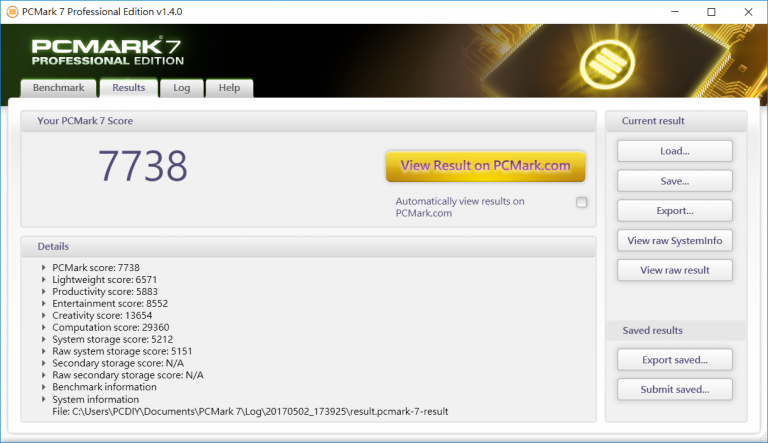

透過PCMark7,測試電腦的整體執行效能

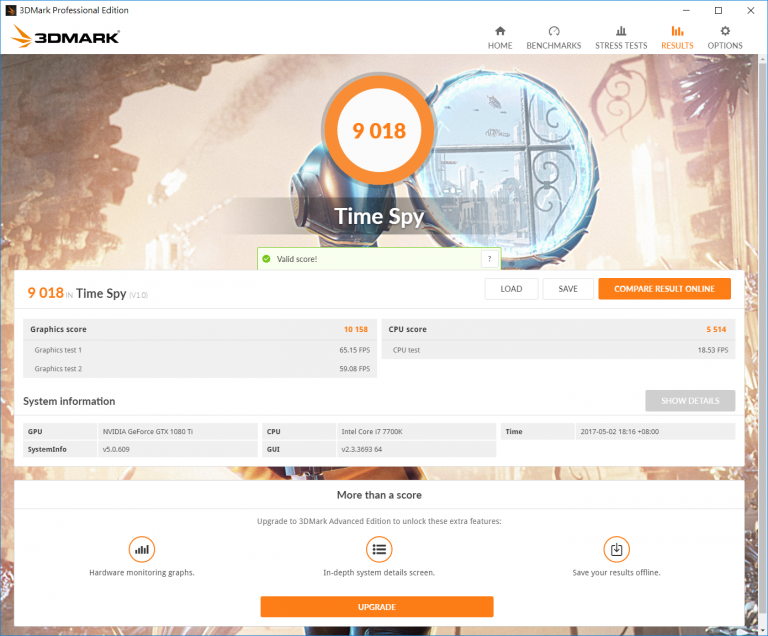

透過3CMark的Time Spy場景,測試整體3D遊戲性能

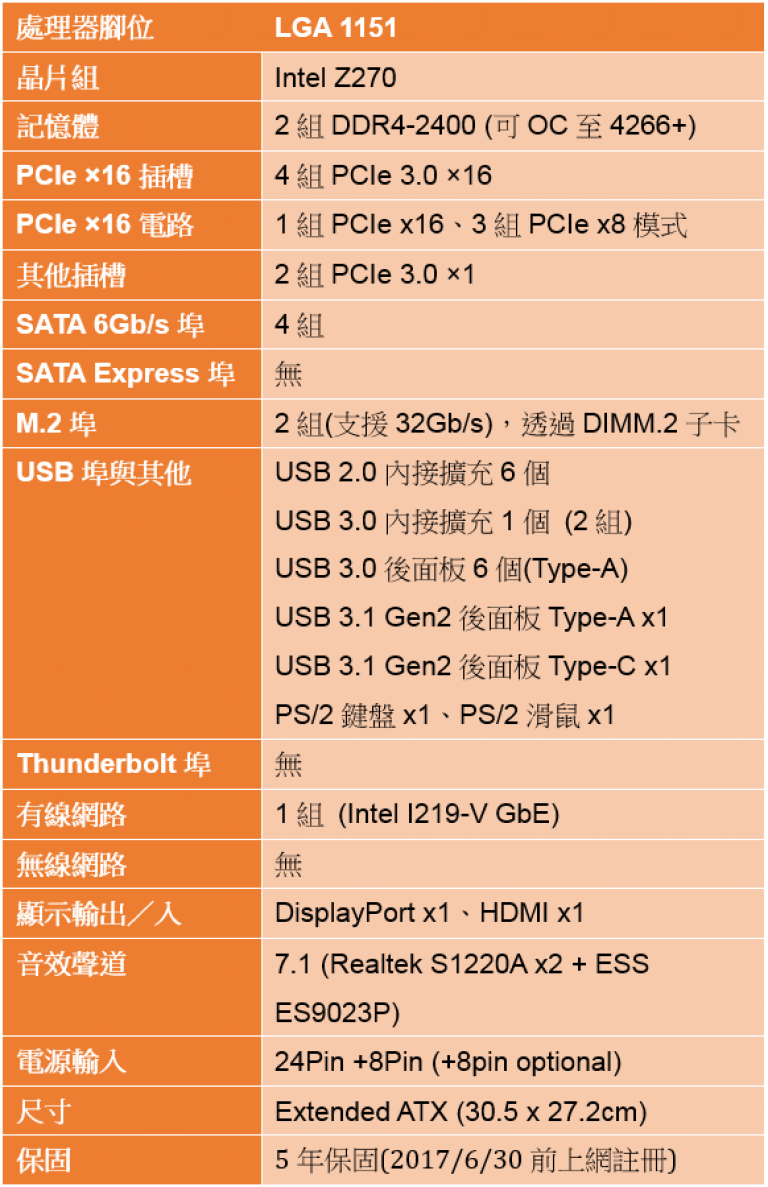

▼華碩ROG MAXIMUS IX APEX主機板規格表:

華碩MAXIMUS IX APEX主機板,提供絕佳的硬體配置,搭配各項散熱、水冷、甚至LN2超頻玩家必備的各項需求,可發揮Kaby Lake平台的絕佳超頻極限,加上具有SafeSlot插槽防護設計、天籟級音效輸出與輸入、Aura Sync燈效同步等特色,以及支援3D列印配件來突顯個人特色的銘版,是極限超頻玩家破世界紀錄的必備武器。PCDIY!在此特別推薦!


史上最強極限超頻Z270主機板

這次,我們實測開箱了ASUS ROG MAXIMUS IX APEX主機板,對於其獨特超頻設計,以及極限超頻架構印象深刻。

整體來說,這是一張史上最強極限超頻Z270主機板。

廠商資訊

廠商名稱:ASUS - 華碩電腦股份有限公司
廠商電話:0800-093-456
廠商網址: tw.asus.com
