搭載遊戲加速引擎,微星MSI Z170A GAMING M5「蝙蝠俠對超人:正義曙光」主機板開箱試用

文.圖/陳兆宏 2016-03-29 17:43:24
這次,要介紹給玩家的,是採用「蝙蝠俠對超人:正義曙光」的主題包裝的「微星MSI Z170A GAMING M5」主機板!


自Intel於2015年8月推出新一代的Skylake系列Core i系列處理器,並搭配Skylake系列的晶片組上市之後,DDR4 + Windows 10的全新電腦時代可說是正式來臨。這陣子由於DDR4記憶體持續價格探底,甚至殺到比DDR3還要低的情況下,讓不少想要升級到Skylake平台的玩家紛紛躍躍欲試。

微星「蝙蝠俠對超人:正義曙光」系列主機板,全面開啟遊戲加速引擎

處理器有了,記憶體也便宜買到了,接下來就是主機板,市面上Skylake主機板那麼多款,要選哪一家的比較好?



微星推出的Skylake系列主機板來說,就是要讓玩家不用再為這件事情煩惱。因為微星的GAMING系列主機板,具有耐操好用、軍規用料、穩定好超、功能豐富、保固超長等基本特色,就算連續操個三天三夜都沒問題,且提供最佳C/P值的電競級主機板,讓大多數消費者買回家即可享有最佳的聲光影音享受。此外,微星科技近期特別與華納兄弟影業公司跨業合作,推出「蝙蝠俠對超人:正義曙光」(Batman v Spider: Dawn of Justice)聯名款主機板,並在自家的Z170A GAMING M5、Z170A GAMING PRO CARBON、H170A GAMING PRO、B150 GAMING PRO等主機板,換上了「蝙蝠俠對超人:正義曙光」的全新包裝,以維護主機板賦予CPU全速執行的基本「人權」!

接下來看看這張由No.1電競品牌的微星科技,為玩家所量身訂做的玩家級超頻主機板:Z170A GAMING M5。

微星MSI Z170A GAMING M5主機板,背後也有電影劇照,並有標示該主機板的主要特色


將外包裝紙板取出,就可以看到裡面包裝的正面圖示,有一張主機板


裡面包裝後面的更詳細的特色說明


開箱囉! 裡面有MSI Z170A GAMING M5主機板


拿起主機板後,底層都是相關配件


展開所有裝備,共有:主機板、說明書、快速安裝說明、歡迎卡、門把吊牌、擋板、SATA線x4、SLI線、微星龍形貼紙、光碟、排線識別貼紙


「微星MSI Z170A GAMING M5」主機板重裝上陣!

微星GAMING系列主機板的主打特色之一,就是穩定,經過專業電競玩家24小時不間斷測試,能確保最佳遊戲穩定度,並獲得yoe閃電狼職業電競團隊指定推薦,亦即經過「專業遊戲玩家」的肯定與採用。另一個主要特色,就是微星很貼心的提供主機板最高「5年保固」,並有免費到府收送或全家代送的服務,滿足消費者在家即可送修的需求。

這款Z170A GAMING M5主機板的外觀與整體佈線,其主色系採用紅配黑的設計,主機板PCB上有黑色的防護塗布。在南橋晶片與CPU電容散熱區都有配置搶眼的散熱片。在用料上採用自家第五代軍規料件,採用全新的鈦金電感(Titanium Choke)與黑色電容(Dark CAP),可在系統面臨高溫環境下,提供更穩定更耐久的運行能量。此外還提供濕度保護、高溫保護、電路保護、靜電保護、EMI保護等Guard-Pro的保護基因,使主機板具備強固、穩定的運作能力。

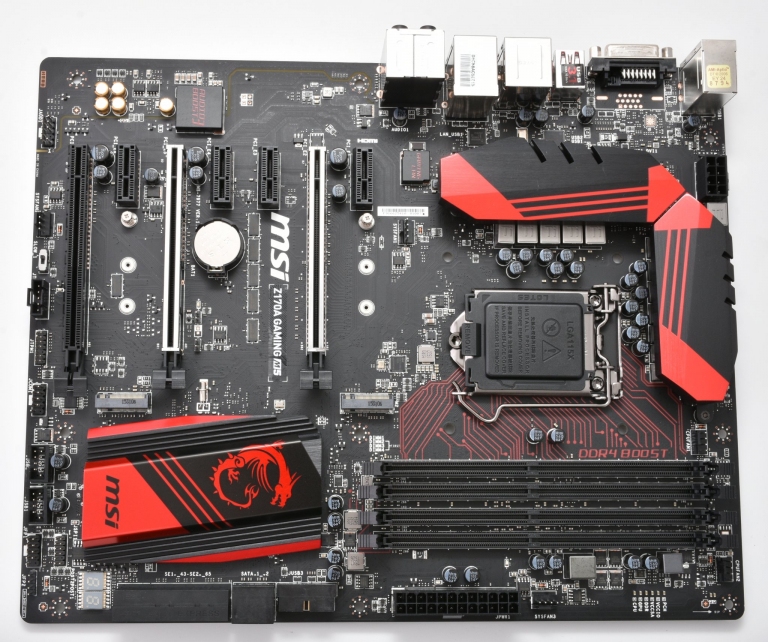

噹噹!MSI Z170A GAMING M5主機板出場!包含南橋晶片與CPU插槽附近的散熱片採用黑+紅的電競主題配色為主,同時具備4組DDR4 DIMM插槽(支援DDR4 Boost功能)


看一下主機板的底部,有標示著採用軍規級用料,具備Guard-Pro保護基因、Audio Boost 3音效技術,以及Gaming LAN不延遲網路技術。具備AMD CrossFire0與NVIDIA SLI多顯示卡能力,並支援Nahimic(納美)音頻技術,並通過SteelSeries電競周邊相容認證


主機板採用微星第五代軍規料件,搭配CPU插槽旁多顆超高品質的黑色固態電容,提供穩定的電源供應,並保有高可靠度及跟穩定性


頂尖卓越規格,令人愛不釋手

在規格部份,Z170A GAMING M5支援LGA 1151插槽的Skylake處理器,提供超強的超頻空間,除可自訂外頻、倍頻(限K系列處理器)之外,還具備Game Boost功能。在記憶體插槽部份,提供4組DDR4-2133插槽,最高可擴充至64GB的容量。其DDR4 Boost功能,在超頻方面除了支援 Intel XMP的超頻設定規範外,並提供2400、2800、3000、3200、3600等手調超頻運作模式。以及MSI Memory Try It!的測試潛在超頻能力。

在介面卡插槽部份,共有3組PCI-e x16,以及4組PCI-e x1插槽,讓玩家可以安插各種規格的介面卡來擴充。其PCI-e x16插槽可以支援2-way AMD CrossFire與NVIDIA SLI技術,讓玩家可以安插兩張顯示卡來提升繪圖效能表現。而在插槽上也有MSI鋼鐵裝甲保護著,搭配PCB板上有更多的焊接點支撐,使玩家在安插厚重顯示卡的時候,不會因為重力或外力因素,而對插槽造成損壞。

在PCIe x16插槽中,有兩槽具備了MSI鋼鐵裝甲保護著,搭配PCB板有更多的焊接點支撐,使玩家在安插厚重顯示卡時不會造成損壞。此外,主機板上也具備了兩組M.2插槽(PCIe x4),可安裝兩條M.2 SSD做RAID加速,提供64Gb/s的頻寬。


主機板後置周邊插頭中,提供兩組USB 3.1 Gen.2 (高達10Gb/s)的Type A與Type C插槽


主機板內建Audio Boost 3音皇技術,在獨立的音效專用PCB區域中,可看到內建日系Chemi-Con音效電容、鍍金的音效插頭介面、雙重功率放大晶片、前置音效插頭、以及音效晶片上方的防EMI金屬上蓋,搭配Nahimic納美音頻強化軟體,可完美支援8聲道高清音頻輸出與高阻抗耳機,讓玩家享受如水晶般清澈的天賴之音!


主機板後置周邊I/O插頭,含PS/2、USB 2.0x2、DVI-D、USB 3.1 Gen.2 Type-A與C各一、HDMI、USB 3.1 (Gen. 1) x4、Gigabit LAN、音效插頭


內建6組SATA 6Gbps與2組SATA Express插槽,左邊是Debug LED燈,在開機階段會顯示偵錯值,開機成功進入作業系統後,則會改成顯示CPU溫度


實測Debug LED燈顯示CPU溫度狀態,單位為攝氏(°C)溫度


在儲存裝置部份,提供了6組SATA 6Gbps連接埠,包含2組SATA Express連接埠,可支援RAID 0、1、5、10等模式,讓玩家能透過RAID磁碟陣列來提升系統整體存取效能與資料安全。此外還有2組M.2插槽,可安裝4.2/6/8cm長度的M.2 SSD,並可搭配選購的Turbo U.2介面卡,來支援PCIe 3.0 x4的NVMe SSD,讓儲存裝置存取速度再度破表。

在周邊擴充設計部份,主機板提供6組USB 3.1 Gen 1的連接埠,4組在後置I/O背板,2組另外可接到前置擋板上使用。另外後置I/O背板還提供了提供了2組USB 3.1 Gen 2的連接埠(一組為Type A,一組為Type C),提供高達10Gbps的傳輸頻寬。此外,還有4組USB 2.0連接埠,也是2組在背板,2組外接至擋板。另外還有1組PS/2鍵盤滑鼠埠,1組DVI-D和1組HDMI視訊連接埠,以及1組RJ45有線網路連接埠(採用Killer E2400 Gigabit網路晶片,可提供最低延遲,讓網路遊戲不卡頓)。

至於在音效部份,採用了Audio Boost 3技術,其接孔部份有5組無氧銅音效接頭與1組光纖S/PDIF輸出接頭,搭配Realtek ALC1150音效解碼晶片,提供7.1聲道輸出,加上其Nahimic(納美)音頻技術,以及主機板採用獨立音效層板,搭配日系Chemi-Con高階音效電容等料件,可輸出清澈的高解析音效,讓玩家更「聲」歷其境,透過更清楚的聽聲辨位來制敵機先以贏得勝利!

全圖像式Click BIOS設定畫面,化繁入簡隨手點選

開機進入BIOS設定畫面時,可發現其Click BIOS 5的圖形化介面非常親和,且在高解析度下支援多語言可縮放字體,讓字形不會糊糊的,看得更清楚。在介面上提供EZ Mode (淺顯易懂的簡易設定畫面,適合初學者使用)與Advanced Mode (進階模式,可以做更多細部設定,適合專業與超頻玩家使用)。在功能方面,有提供Board Explorer可檢視主機板的各元件狀況,以及各接孔、插槽所安裝的處理器、記憶體、介面卡、USB等細節資訊,讓人一目了然。

MSI最新的Click BIOS 5,提供全圖形化視覺介面,將主機板複雜的設定簡化,讓初學者容易上手


在Board Explorer中,以圖像方式介紹主機板架構,並可檢視各元件狀況、各接孔、插槽所安裝的處理器、記憶體、介面卡、USB等細節資訊與偵測狀態,讓DIY初學者也能快速就手


M-Flash功能則可透過USB隨身碟來升級BIOS


BIOS升級中的畫面,一切都是圖形化介面


其餘像是Hardware Monitor功能,則可以檢視CPU、系統風扇等元件的電壓、溫度與轉速等狀態,並可設定全速運轉或智慧運轉模式。在OC(超頻)功能上,提供6組超頻設定檔存取欄位,並可儲存到USB儲存裝置上,以方便超頻玩家來儲存與載入各種超頻設定參數,以榨出系統的最佳效能。

配備獨家超頻秘方!實力超人一等

Z170A GAMING M5除提供穩定運作的基本需求之外,在超頻能力的設計上可說是幾乎無底限。在CPU方面,其Game Boost(遊戲加速引擎)功能,可賦予玩家一鍵超頻能力,就算對超頻不懂的玩家,只要打開此功能之後,就能輕易讓電腦以全速效能前進。例如原先i7-6700K可從4.2GHz提升到4.4GHz全速運作,而i5-6600K則從3.9GHz提升至4.1GHz全速運作,這樣就能以最快的執行速度,在遊戲戰場制敵機先。

在記憶體超頻部份,其DDR4 Boost功能,除了可以支援Intel XMP 2.0的超頻設定參數之外,並能手動超頻到2400、2800、3000、3200、3600等運作模式。若您知道您記憶體的顆粒廠牌的話,還可以使用MSI Memory Try It!功能,以不同的細部參數組合與電壓提升的方式,來壓榨出特定顆粒(Samsung、Micron、Hynix)所具備的潛在超頻能力,讓你買的超頻記憶體能夠發揮更極致的效能。

除此之外,BIOS的各項超頻參數設定,都可以儲存下來。同時配備Debug LED指示燈,會即時顯示系統狀態值,好讓玩家得知目前電腦的狀態。而此Debug LED在進入作業系統之後,就會改顯示成CPU溫度狀態,單位為攝氏(°C)溫度。讓玩家不需要透過其他工具來檢視CPU狀態。當不小心超頻過頭時而無法開機時,主機板也會自動關機並重啟,然後在下次正常開機時提醒您超頻沒有成功,可以再試試其他參數。因此,玩家不需要擔心超頻是否把主機板搞壞,因為超頻失敗會重新開機。若真的超到完全無法開機,主機板上也有提供清除CMOS的Jumper,當插上去時會有藍色LED指示燈,表示已經順利清除掉。下次開機即可恢復到原廠預設值來開機。

Game Boost功能,賦予玩家一鍵超頻能力,以i7-6700K為例,就是微超頻至4.4GHz,將i5-6600K超頻至4.1GHz,以全速運作


OC設定功能中,提供專業超頻選項,賦予超頻玩家更多超頻的設定項目,提升超頻成功的機率

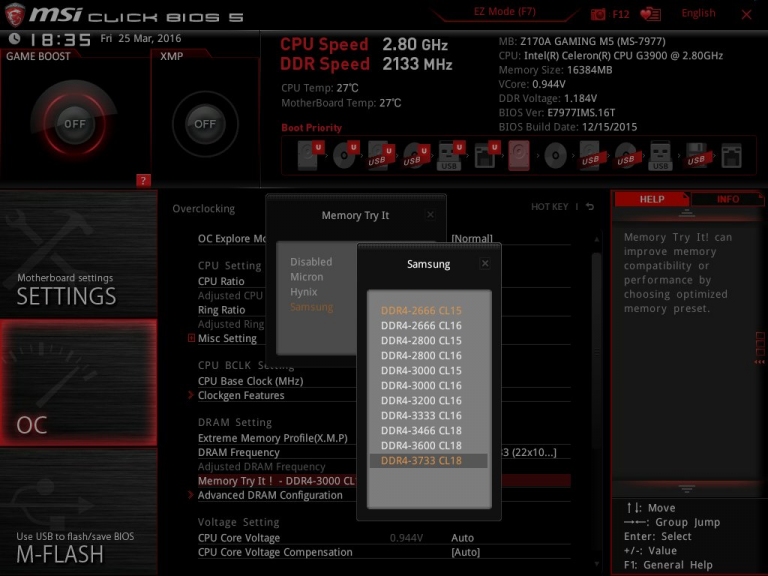

Memory Try It!功能,可透過不同的細部參數組合,壓榨出特定顆粒(Samsung、Micron、Hynix)的潛在超頻能力


在BIOS設定中的任何動到設定值,在儲存前都會顯示出來,好讓玩家得知到底做了哪些改變


對極致超頻玩家來說,Z170A GAMING M5主機板還提供了簡易第二代電壓測量技術,在主機板的右下方提供PCH、VCCIO、VCCSA、DDR、GPU、CPU等量測區,讓超頻玩家使用電壓測量表,就可輕鬆獲知精確的電壓值。此外在主機板左側,還有低速模式切換開關,能將CPU核心電壓降低,有助於略過讀取Windows系統時的負載量,提升超頻成功的機會!

配備MSI獨家軟體集,爆發出電競玩家的小宇宙

值得說明的是,MSI還提供了不少好用的獨家軟體集。像是「CPU-Z微星特製版」 (檢視CPU/GPU資訊)、「MSI RamDisk」 (可將系統記憶體分割出部份空間來做為虛擬磁碟,以利於上網載入圖片、以及遊戲的載入,不僅可以減少重複資料的存取時間,加速系統載入效率,更可減少SSD的寫入與抹除次數,進而增加SSD壽命)、「Command Center」 (提供CPU/DRAM/內顯等元件的系統時脈/電壓/風扇轉速的監控/設定調整,以完全圖像式介面呈現,更可搭配Android手機來下載MSI的Command Center App,可做為遠端監控/設定,控制系統重開機/關機、多媒體播放,甚至手機當滑鼠、鍵盤操控電腦)、「Nahimic」音效強化軟體(提供更具臨場感的虛擬7.1聲道音效,讓玩家更「聲」歷其境)!

隨附光碟片和微星官方網站,都有提供不少MSI獨家軟體集,搭配主機板使用,更能發揮多種功能與效果


此外,還有「Live Update 6」 (驅動程式懶人安裝工具,可將所有驅動程式與工具集一次安裝完成,並可日後自動線上更新)、「Fast Boot」 (透過bypass一下鍵盤檢查與周邊檢查的時間來讓加速開機速度)、「Super Charger」 (讓USB提供快速充電功能)、「Gaming App」 (可一鍵設定超頻模式、遊戲模式、靜音模式,還有Eye Rest可設定護眼模式、遊戲模式、電影模式、自定模式下的螢幕色溫,以及Mouse Master等滑鼠巨集鈕設定等等。另外還有Windows快捷鍵可設定快速開啟各程式、登錄快捷鍵可一鍵盤登入Windows、MSI快捷鍵可儲存各應用程式的快速登入密碼等等)。善用這些工具可以讓您更輕鬆地駕馭您的電腦。

由於在遊戲線上直播當紅的現代,微星還提供了「Xsplit Gamecaster」串流直播軟體,讓玩家或實況主可以將遊戲實況即時錄製或直播,以便上傳至YouTube或Twitch等頻道,讓朋友欣賞並分享遊戲過程的點點滴滴。此外像是「SteelSeries Engine 3」 (巨集鍵設定系統,可將遊戲中常用的多個巨集組合按鍵設定好,以便一鍵發出大絕招)等軟體也都一應俱全。玩家可以搭配這個好用的工具,在進行遊戲中發揮最大的效用,讓玩電腦成為一種樂趣。

整體效能測試與結論

在效能測試方面,我們選擇了Intel最新的Core i7-6700K,搭配微星GeForce GTX 970 GAMING 4GB顯示卡,來測試這張Z170A GAMING M5主機板,在正常模式與Game Boost On模式之下,效能上有何提升。以下是的測試平台。

PCDIY!測試平台
處理器:Intel Core i7-6700K @ 4.0 GHz/4.2GHz (Turbo)
主機板:MSI Z170A GAMING M5 (BIOS: 1.80, 2016/2/22)
顯示卡:MSI GeForce GTX 970 GAMING 4GB GDDR5
記憶體:G.Skill F4-2800C15D-16GTZB Trident Z DDR4-2800 @ 2133 8GB × 2
SSD:OCZ Trion 100 960GB(系統)
驅動程式:ForceWare v364.51
電源供應器:Enermax Platinum 1350W
作業系統:Windows 10專業版 x64

以下就是我們整理的主機板詳細規格表、測試擷圖與圖表。

正常模式下,以CPU-Z測得CPU時脈為800~4200MHz浮動速度運作


將Game Boost設定成On之後,以CPU-Z測得CPU時脈為固定4400MHz全速運作,核心電壓也有提升


正常模式下的PCMark7測試成績


Game Boost On之後的PCMark7測試成績


正常模式下的3DMark測試成績

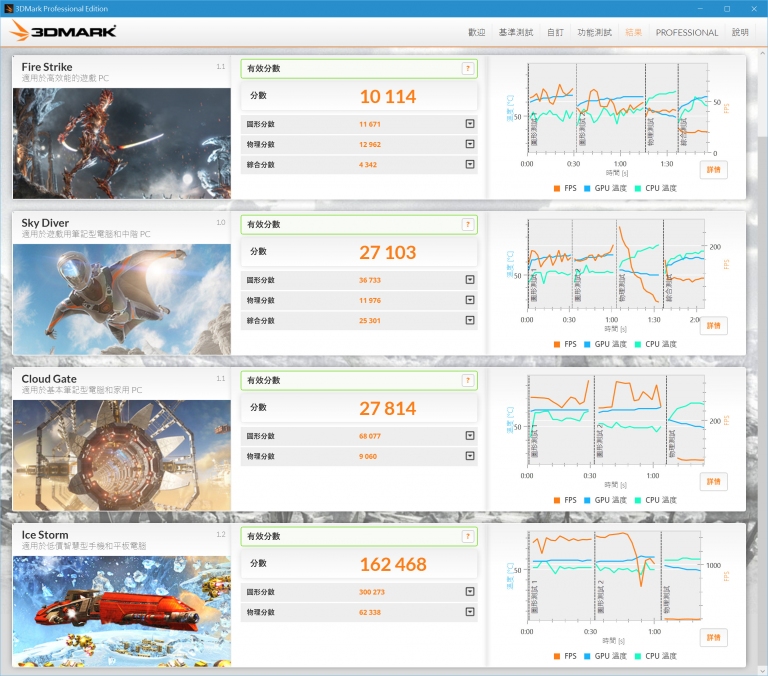

Game Boost On之後的3DMark測試成績








從上述的表格比較中,我們可以發現,在Game Boost On之後,不管是CPU、FPU、多媒體處理、整體性能、遊戲效能上,都有大約3~6%的效能提升,尤其某些測試項目還有7%以上的效能提升。對玩家來說,這種超頻模式可說是既安全又方便,用擔心是否操壞,只要一鍵,就能發揮全速運轉,讓遊戲進行更順暢。



微星Z170A GAMING M5提供軍規級用料、24小時穩定運作、單鍵快速超頻、遊戲與工具軟體集,與5年保固等獨家特色,加上具備非K超頻秘方,徹底解放超頻能力,是遊戲玩家、超頻玩家、電競玩家們絕佳武器,PCDIY!在此特別推薦!


高貴不貴,優質選擇!

整體而言,微星Z170A GAMING M5主機板,以軍規級的絕佳用料、超級穩定的基因、加上親和的BIOS設定,並隨贈豐富的軟體集,以及超久的保固年限,還有獨家的遊戲超頻引擎,提供一鍵超頻的全速運作便利度,適合一般玩家、專業電競玩家、超頻玩家選購。尤其是微星科技與華納兄弟影業正在推廣「蝙蝠俠對超人:正義曙光」電影中,即日起至4月底,只要購買Z170A GAMING M5搭購MSI N750 Ti以上顯示卡,就可以獲得獨家聯名「超人禮」一組。另外,若你買Z170A GAMING PRO CARBON或者比較入門的H170A GAMING PRO、B150 GAMING PRO等主機板,也能免費獲得「蝙蝠俠」禮一份。這可是千載難逢的機會,想要入主Skylake平台的玩家們,可得把握良機。活動網頁:https://gaming.msi.com/tw/promotion/batmanvsuperman

遊戲戰場贏得勝利!

微星Z170A GAMING M5主機板,提供絕佳穩定、豐富超頻的功能,並支援各種最新的周邊裝置,讓玩家能發揮全速,以遊戲戰場中贏得勝利!

廠商資訊

廠商名稱:MSI - 微星科技股份有限公司
廠商電話:02-3234-5599
廠商網址: www.msi.com
