華碩泰國技術發表會現場直擊》ASUS Z270主機板磅礡登場，史上最強玩家級主機板誕生！

文．圖／陳兆宏 2017-01-04 01:00:00
華碩最新搭載Intel 200系列晶片組的主機板，選定在2016/12/16提前舉辦技術發表會，推出全系列超強主機板陣容，讓媒體們優先目睹華碩在主機板產品的堅強研發實力！


自Intel(英特爾)從2014年開始將自家產品發布藍圖(Roadmap)從原先的Tick-Tock (製程改進-架構更新)二部曲，轉變成PAO (Process-Architecture-Optimization, 製程改進-架構更新-整體優化)的三部曲之後，該公司在處理器的發展進程將以3年為一個進化週期。

---------------

專題報導

主內容
(01)華碩泰國技術發表會現場直擊》ASUS Z270主機板磅礡登場，史上最強玩家級主機板誕生！

重點內容
(02)前進泰國光華商場Pantip Plaza》東南亞的首善之都，造訪曼谷電腦玩家聖地！
(03)前進泰國光華商場Pantip Plaza》ASUS ROG SEA CUP 2016決賽直擊，暨曼谷電腦商圈大搜查！
---------------

以處理器產品來說，Intel於2014年1月發布了Broadwell (第五代)微架構的處理器家族，為Process(製程)上的改進，在以架構不變的前提下，來進行電晶體體積的縮小，以減少功耗及生產成本，因此Broadwell算是其繼承上一代Haswell(第四代)的架構，只是將22奈米進化到14奈米的產品。

接下來2015年8月5日Intel發表的Skylake (第六代)微架構處理器家族，就是Architecture(架構)上的更新，在維持製程不變的前提下，將處理器架構更新，以提高整體效能。至於2016年8月30日Intel所發表的Kaby Lake (第七代)微架構處理器家族，則是Optimization(優化)為主，在製程及架構不變的前提下，對架構進行修正與優化，將臭蟲減到最低，同時提升處理器時脈。因此Kaby Lake (第七代)處理器，將是Intel的14奈米處理器進程中的最後一顆，也是集更低功耗、架構更優化、效能更高於一身的超優處理器。這顆處理器優先在筆電平台發表。但是桌上型的版本呢？著實讓不少玩家頻頻敲碗，等著Intel趕快上市。

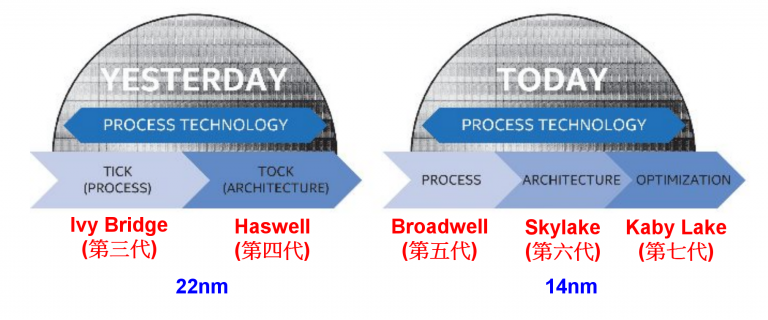

Intel(英特爾)從先前的Tick-Tock，轉換到現在的PAO (Process-Architecture-Optimization)處理器發展模式，目前14奈米的處理器已經進入到Optimization的階段，這個階段的Kaby Lake (第七代)處理器也正式發表


桌上型版本Kaby Lake，選在CES 2017正式發表

桌上型的Kaby Lake方面，Intel則是選定在台灣時間2017年1月4日凌晨1:00正式發表，包含最新第七代Core i7/i5/i3家族(代號Kaby Lake-S)處理器，以及最新的200系列晶片組（包含Z270、H270、Q270、Q250、B250等晶片組）。這次Intel的全新平台，主打的是「更優的VR體驗」，勢將讓追求效能極致的玩家們，再次引發搶購的熱潮。

華碩 200系列主機板全面到位，搶佔玩家的目光

有好的處理器，更要搭配好的主機板，才能釋放出處理器的潛能，同時賦予最佳的電腦使用體驗。而在主機板產業第一的華碩(ASUS)，也選定在泰國曼谷優先舉辦Intel 200系列主機板技術發表會。包含最新的ROG Z270系列、STRIX系列，以及TUF系列與PRIME系列。

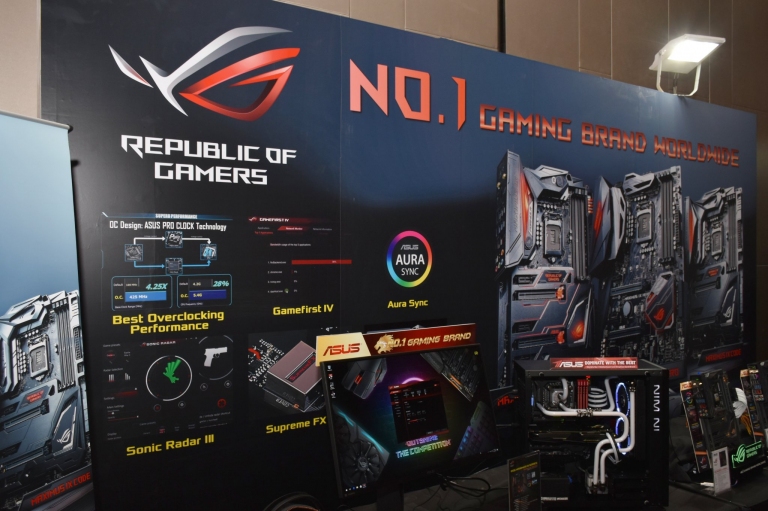

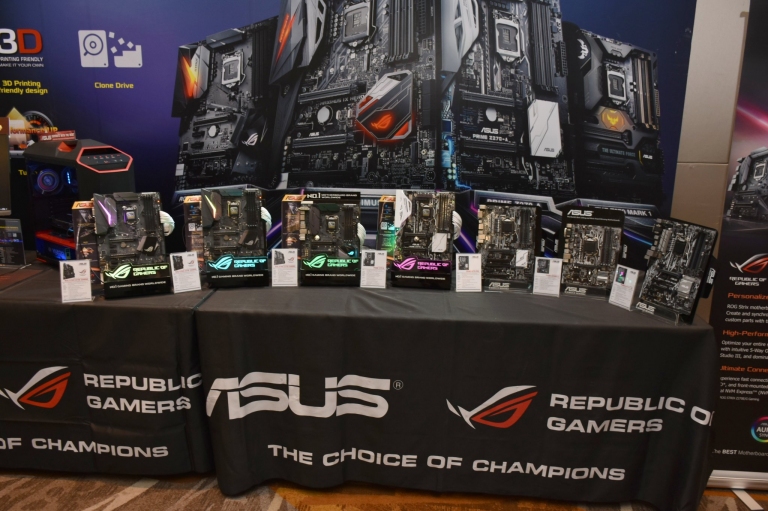

華碩Z270/H270/B250晶片組全系列主機板到位，至少有超過10幾款不同系列的主機板在現場展示，陣容壯大。


以下就讓我們先來看看華碩這次的產品陣容吧！

華碩主打的200系列主機板，除了有ROG玩家共和國系列、TUF系列之外，還有其他產品即將上市

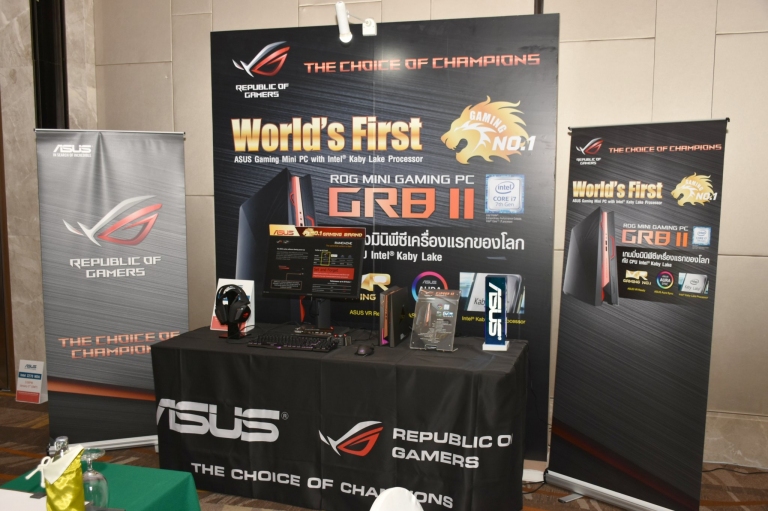

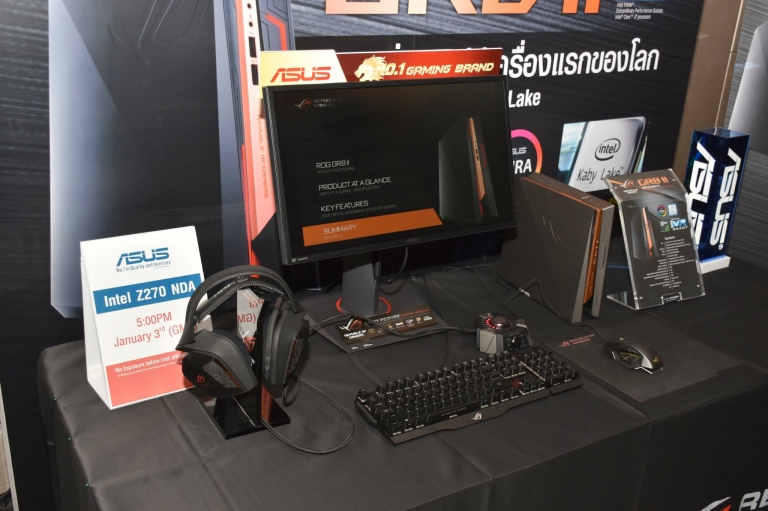

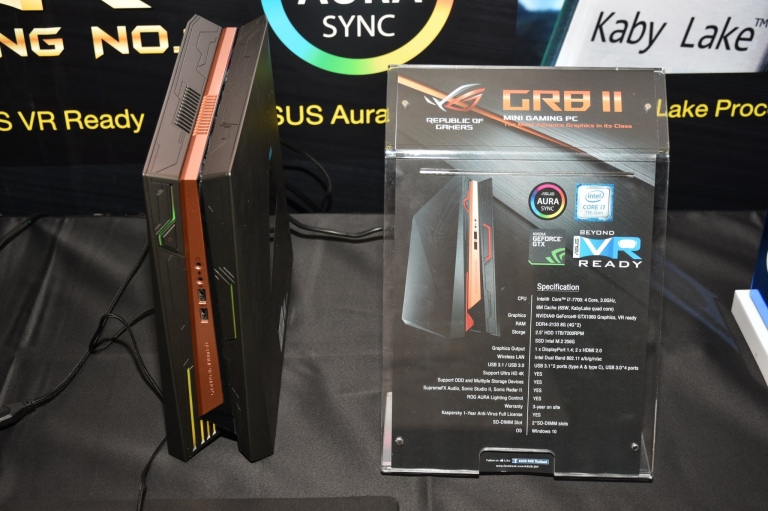

現場攤位中，在進入主機板產品之前，先來看看華碩最新的電競主機吧！這是全世界首款配備Kaby Lake處理器的迷你電競PC，型號為ROG GRB II


ROG GRB II機子小巧，但卻內含爆發性的效能，搭配ROG電競鍵盤、滑鼠、顯示器、耳機，外接控制配件，可組成一部超強的專業電競配備


先看一下ROG GRB II電競主機，支援AURA Sync (全彩燈效同步)，配備的是最新的Intel Core i7-7700處理器，以及NVIDIA GeForce GTX 1060繪圖卡

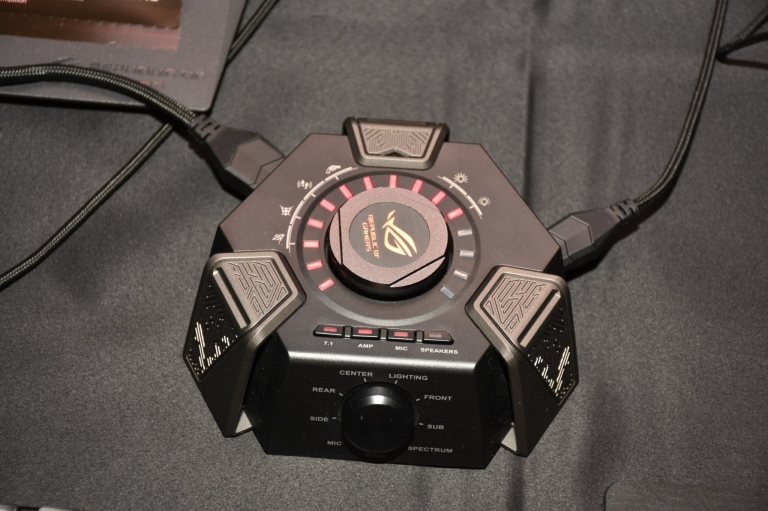

搭配的外接式ROG燈效、音效控制配件

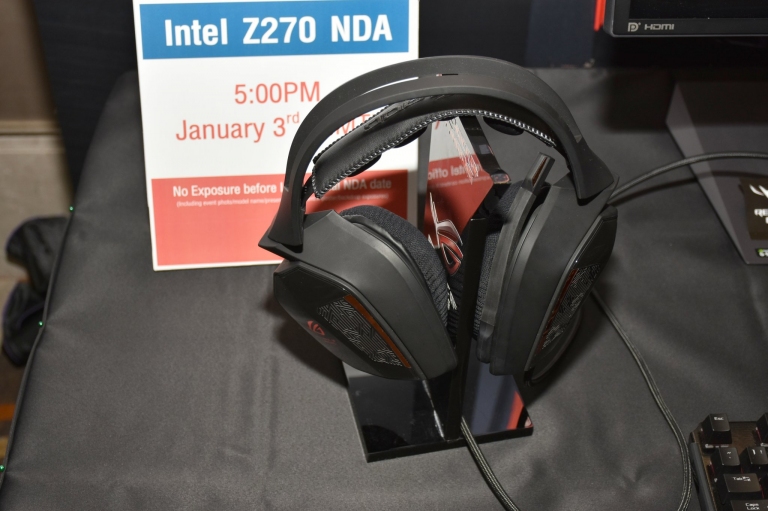

再搭配電競耳機，組合出世上最強的電競配備


接下來看看華碩的主機板產品

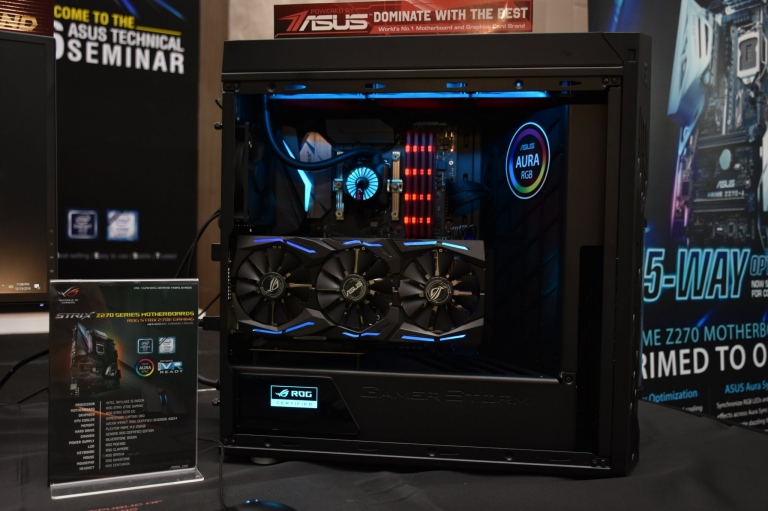

這台電腦，就是裝上華碩ROG STRIX 270E GAMING主機板，搭配ROG STRIX 1070 OC顯示卡、ROG SPATHA電競滑鼠、ROG CLAYMORE電競鍵盤，以及GAMESTORM CAPTAIN 360水冷CPU散熱器，所組合出來的電競主機，其主機板、顯示卡、鍵盤、滑鼠的全彩LED燈效，皆支援AURA SYNC的同步功能！


從這個控制軟體，就可看到燈效同步功能，可以支援主機板、顯示卡、鍵盤、滑鼠等硬體配備

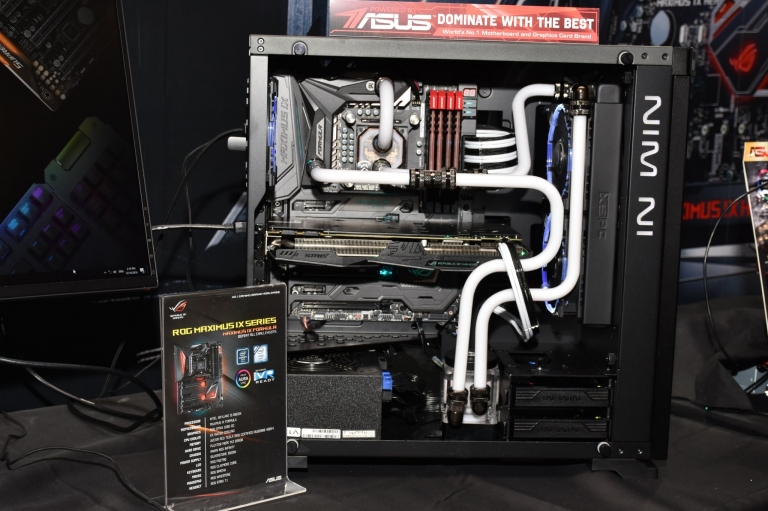

這是另一台搭配IN WIN 805 Infinity機殼的水冷主機，採用華碩ROG MAXIMUS IX FORMULA主機板，搭配ROG STRIX 1080 OC，以及EK水冷系統，一整個配備看起來就非常吸睛！


華碩ROG系列主機板

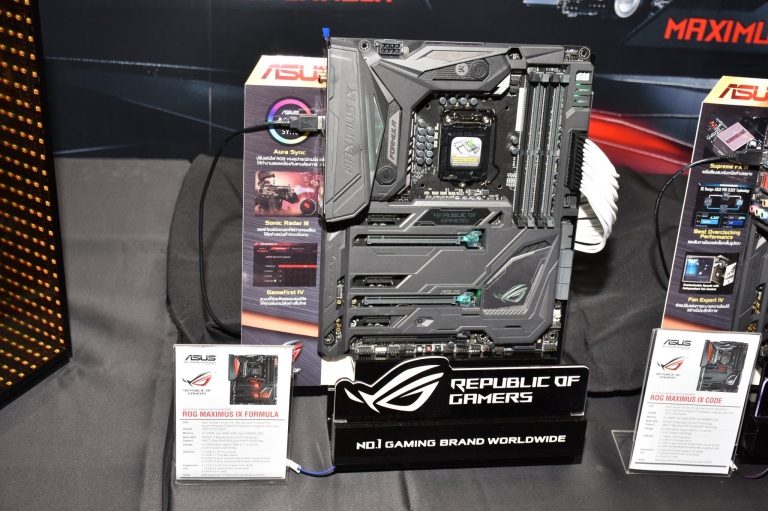

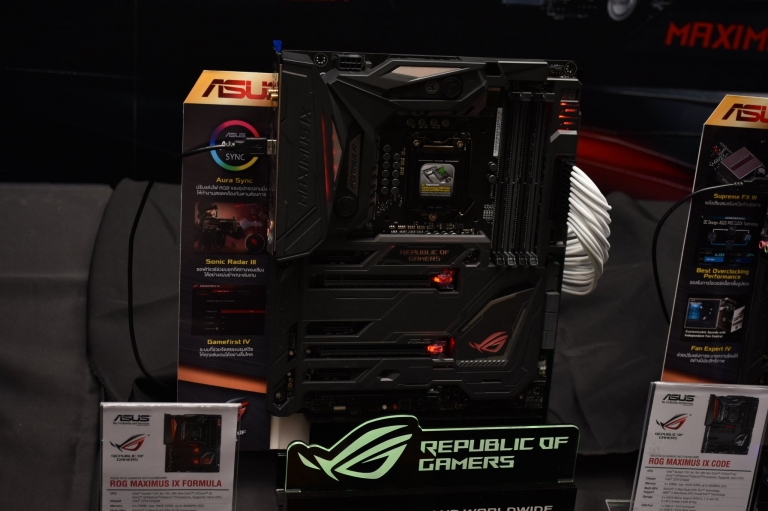

先來看看ROG MAXIMUS IX系列主機板，搭配Z270晶片組的高階主機板，這款是FORMULA主機板，屬於該系列高階版本，且針對水冷玩家所設計，是愛組水冷電腦之泰國玩家的必備武器。


主機板上面有各種護甲設計，以及RGB燈效

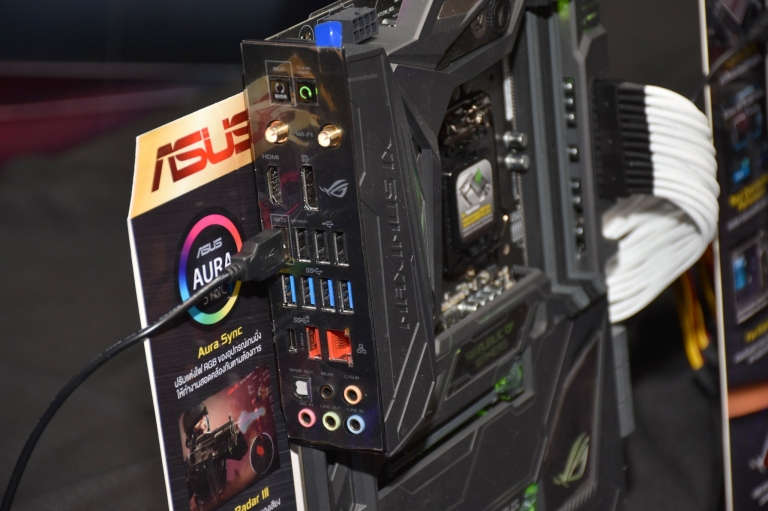

這次連I/O埠都不需要擋板了，只要直接裝到機殼內即可

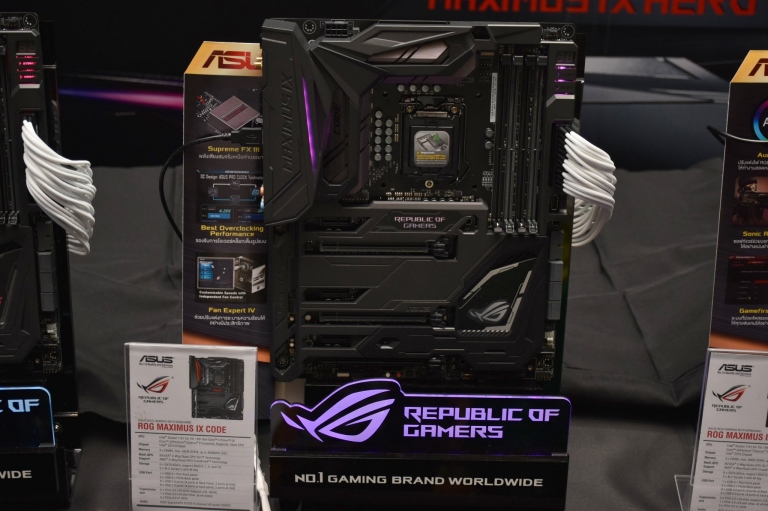

這款是ROG MAXIMUS IX CODE主機板，跟FORMULA類似，但比較適合風冷環境使用 (後續簡報中，有兩者的差異比較表)

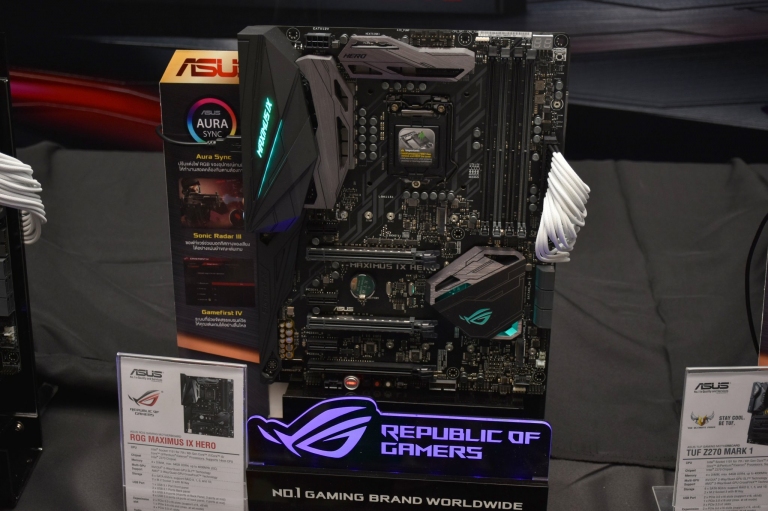

這款是ROG MAXIMUS IX HERO主機板，護甲較少

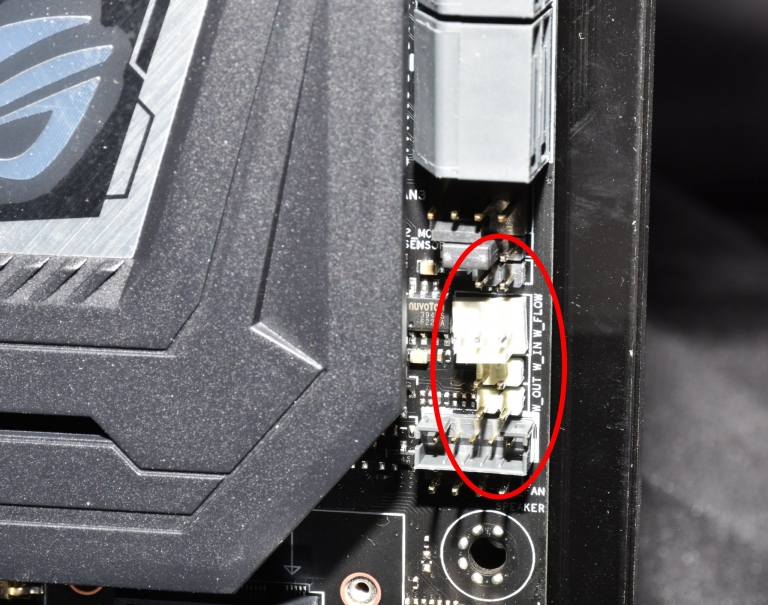

值得說明的是，這次MAXIMUS IV系列，都支援水冷必備的W_OUT、W-IN_W_FLOW的監測與風扇接頭，讓水冷的運作狀態也可完全掌控

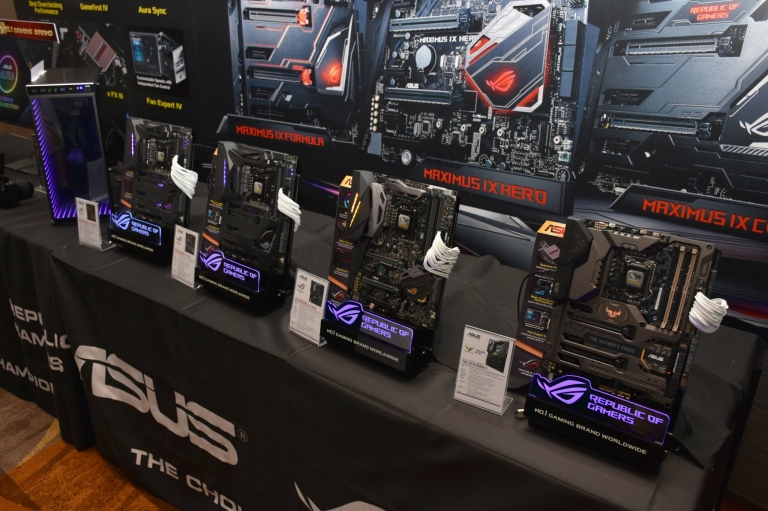

這樣望過去，就可看到全系列ROG MAXIMUS IX家族，從左至右依序是FORMULA、CODE、HERO，最右邊那塊是接下來要介紹的TUF Z270 MARK 1


華碩TUF系列主機板

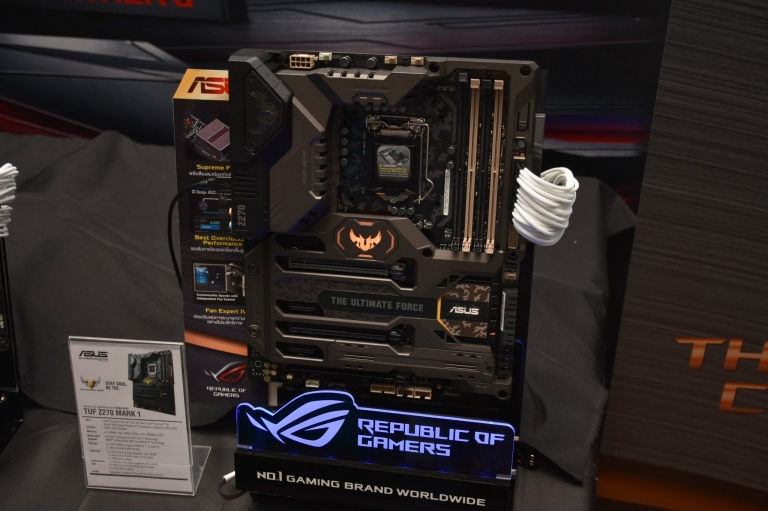

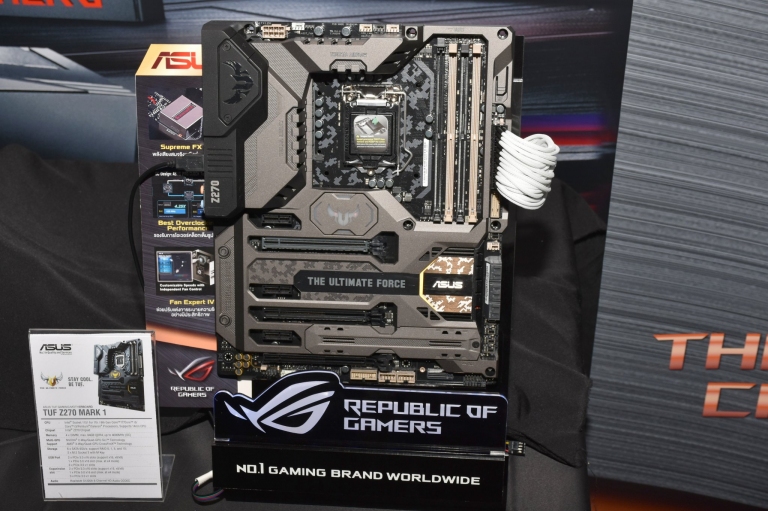

這張TUF Z270 MARK 1主機板，同樣具有TUF系列的強固訴求，在嚴苛的環境下，亦可全天候24小時運作


這次連TUF的Logo，都具有RGB燈效！誰說強固型主機板不能bling、bling，閃閃動人的？


華碩ROG STRIX與PRIME系列主機板

再來看看ROG STRIX家族與PRIME家族主機板

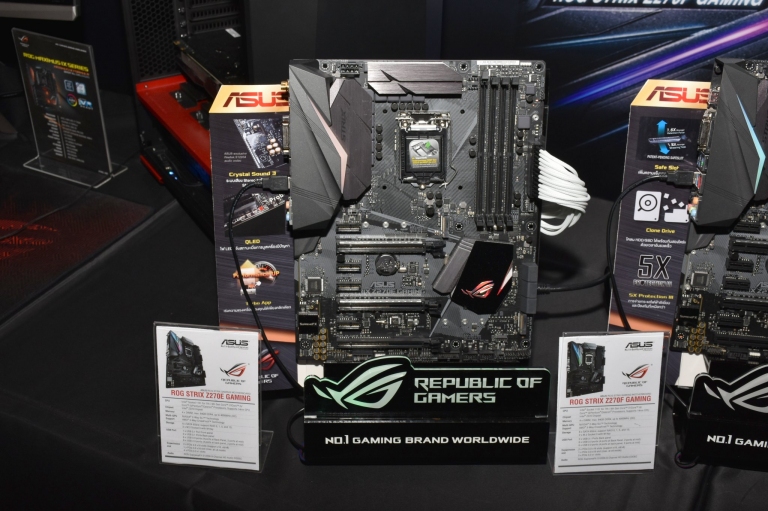

這款是ROG STRIX Z270E GAMING主機板

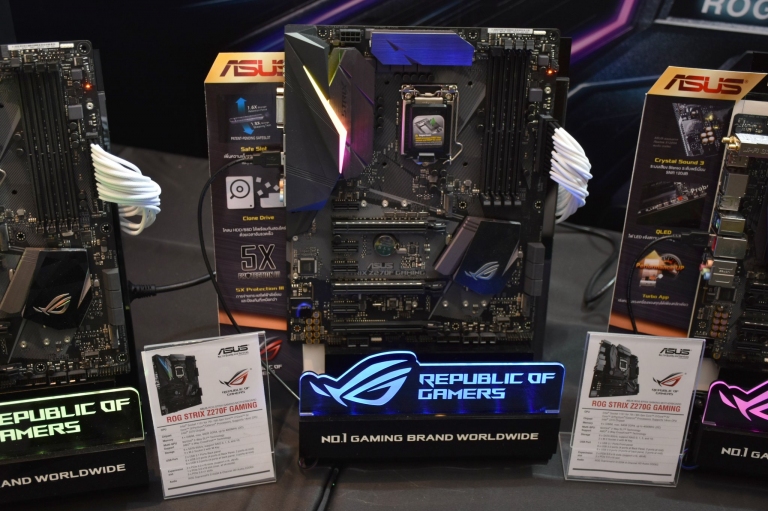

這款是ROG STRIX Z270F GAMING主機板

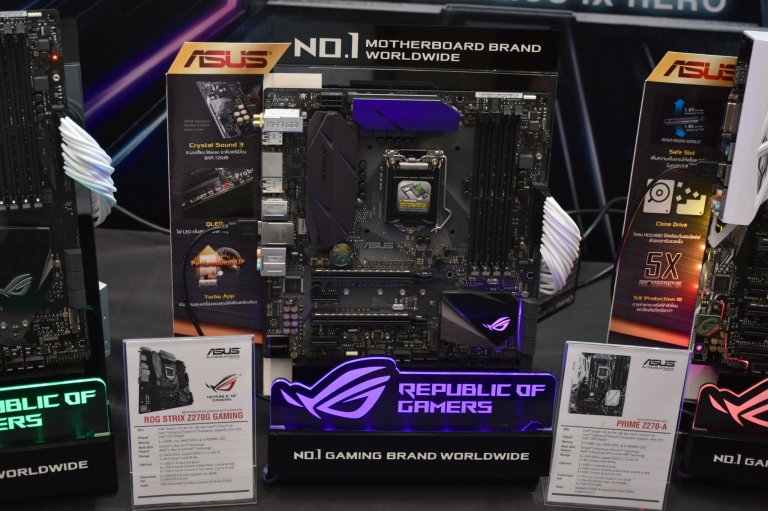

這款是ROG STRIX Z270G GAMING主機板

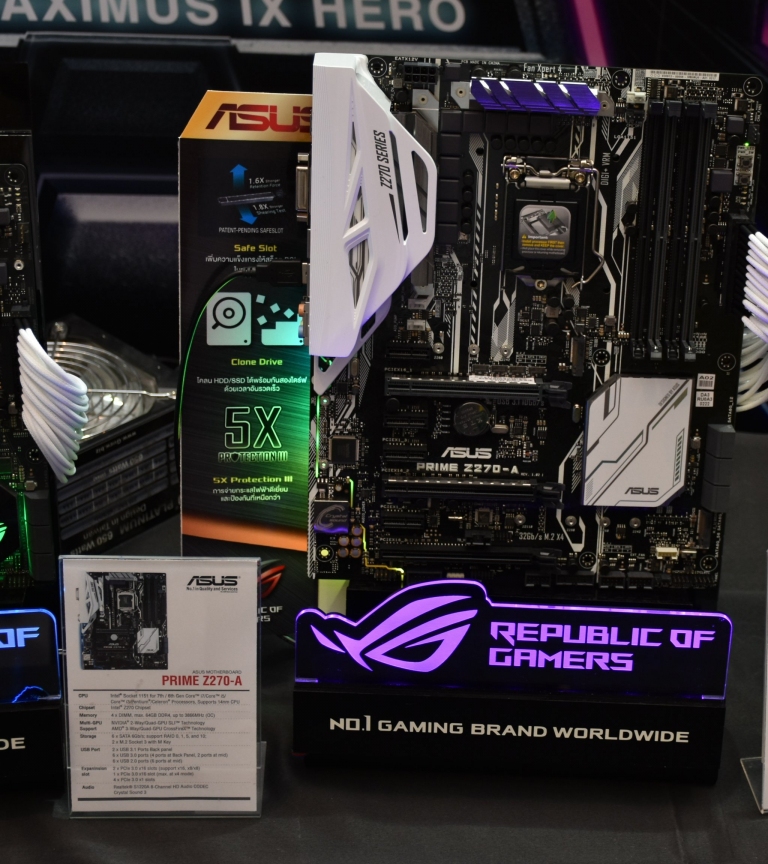

這款是PRIME Z270-A主機板

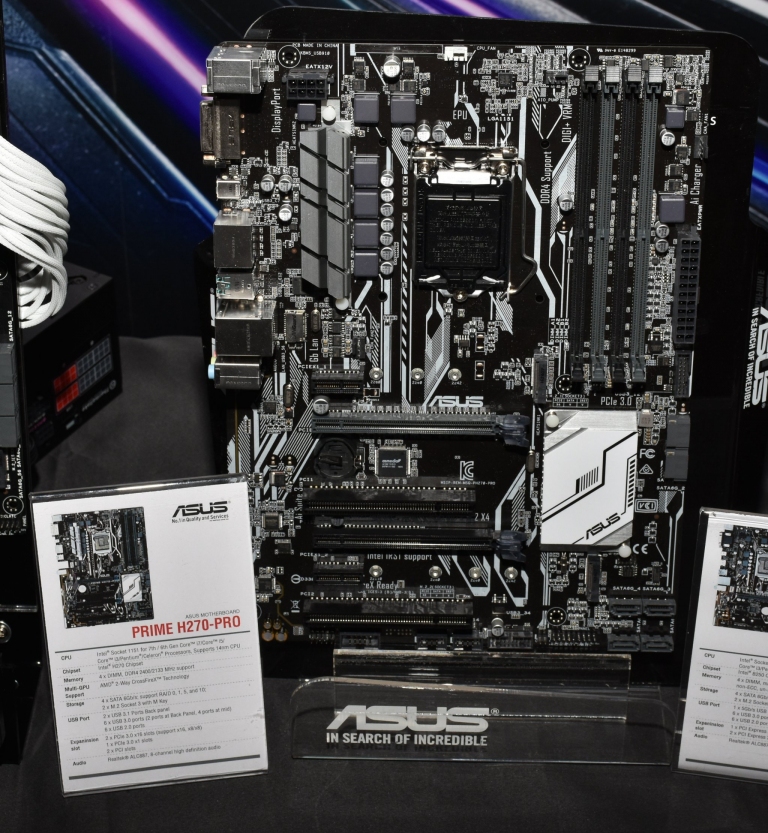

這款是PRIME H270-PRO主機板

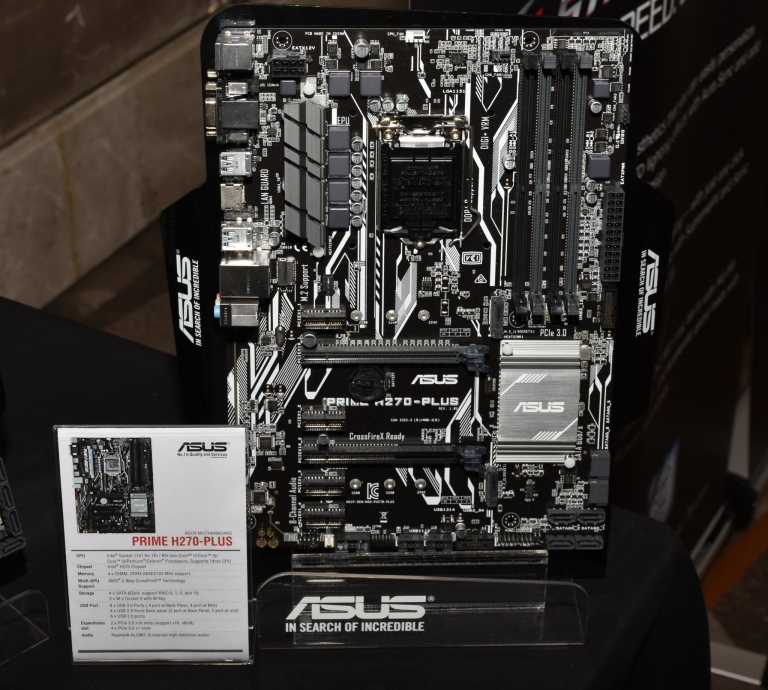

這款是PRIME H270-PLUS主機板

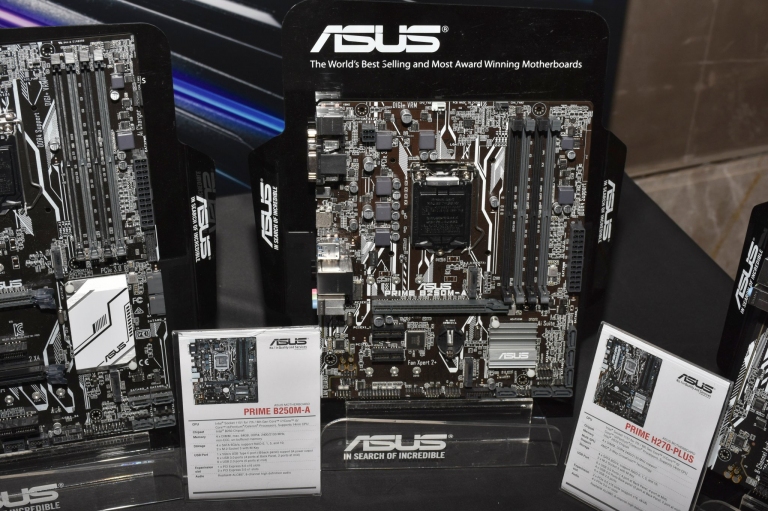

這款是PRIME B250M-A主機板，採Micro ATX設計


華碩2016技術發表會現場直擊與簡報介紹

前面看過這麼多華碩的200系列主機板，相信讀者一定眼花撩亂。這麼多主機板，我應該挑選哪塊比較適合呢？

以下就來透過華碩的技術發表會簡報，來看看這些產品的不同處吧！

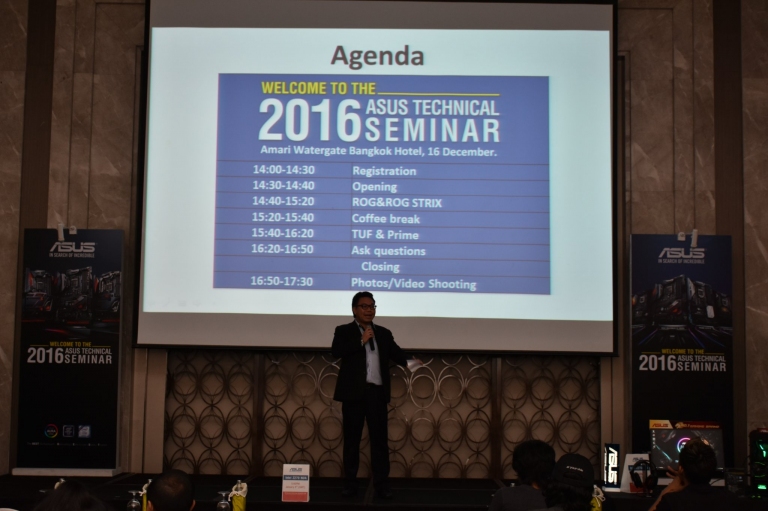

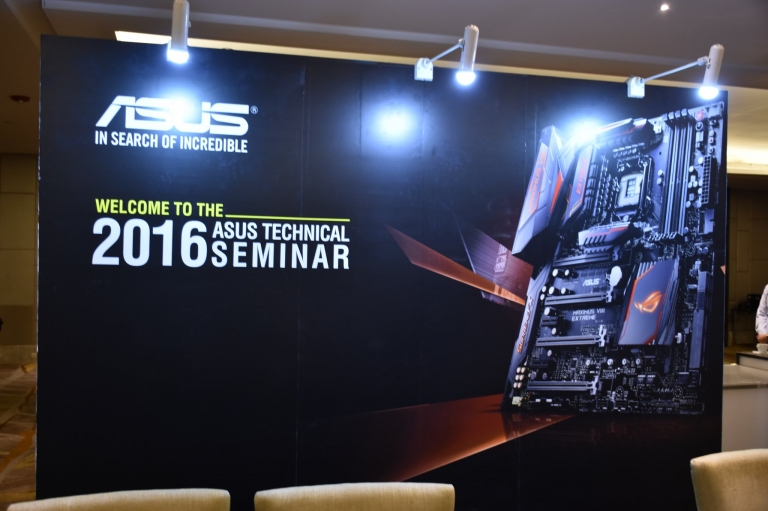

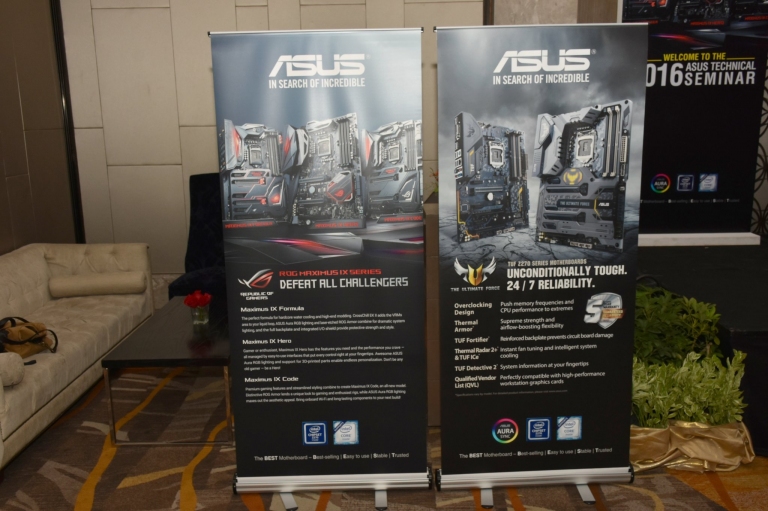

華碩2016主機板技術發表會，選擇在泰國曼谷優先舉辦

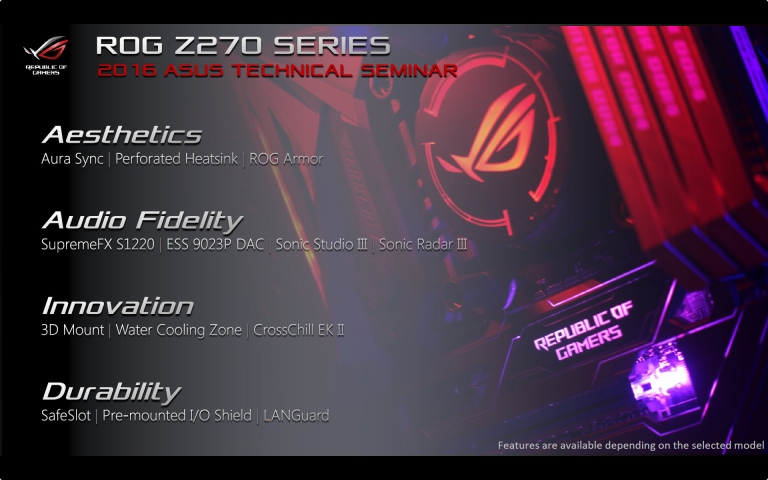

先來看看ROG Z270系列吧！


玩家主機板的最佳選擇：ROG與STRIX系列主機板簡介

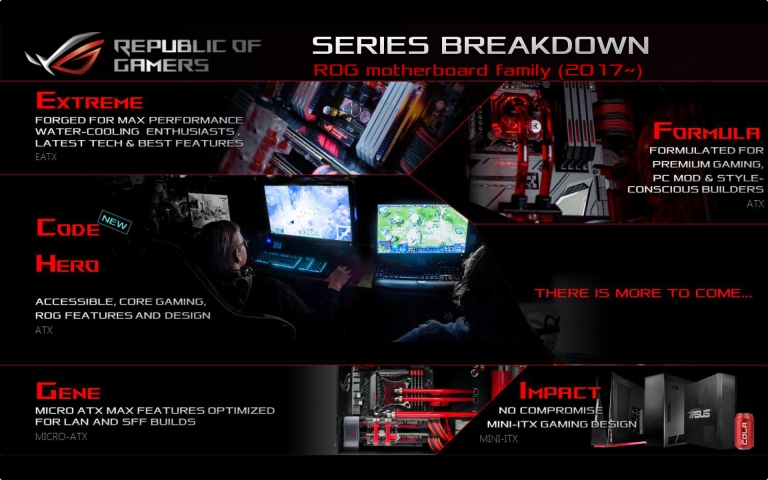

ROG Z270系列主機板，在2017年開始，將區分成EXTREME、FORMULA、CODE、HERO等ATX的大板子機種，另有GENE (Micro-ATX)與IMPACT (Mini-ITX)等兩款小板子。

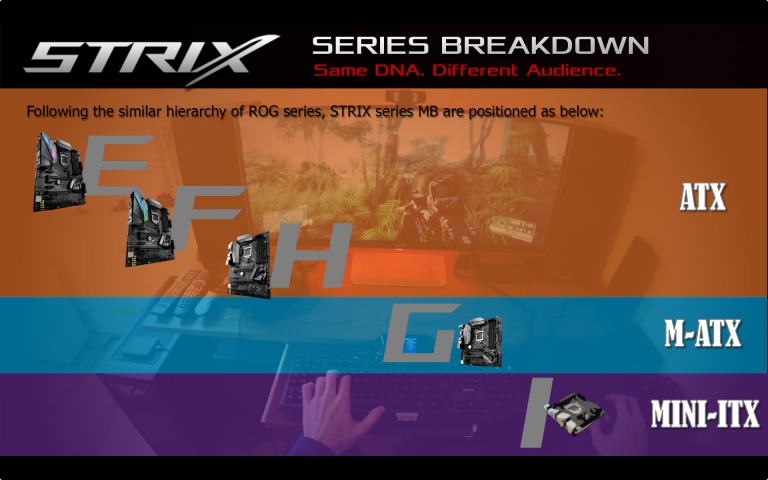

至於STRIX系列，同樣具有ROG的DNA，產品可以區分成E、F、H (ATX大板)、G (Micro-ATX)與I (Mini-ITX)系列。

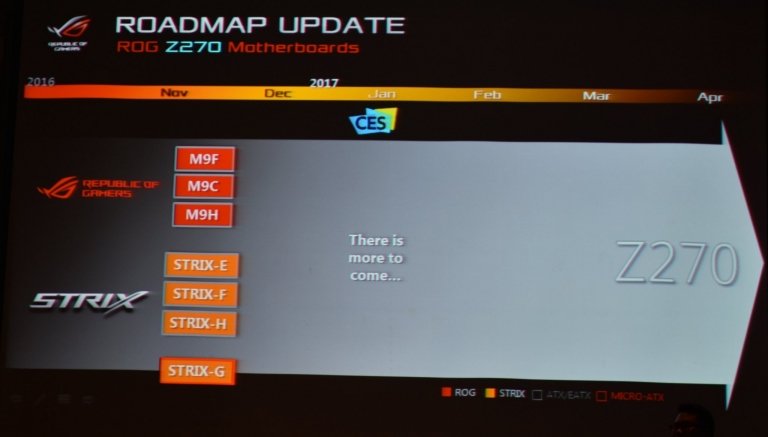

因此，ROG和STRIX系列，大致的分法就是這樣。ROG目前先推Maximus IX Formula (M9F)、Maximus IX Code (M9C)、Maximus IX Hero (M9H)。而STRIX則分成STRIX-E、F、H和G

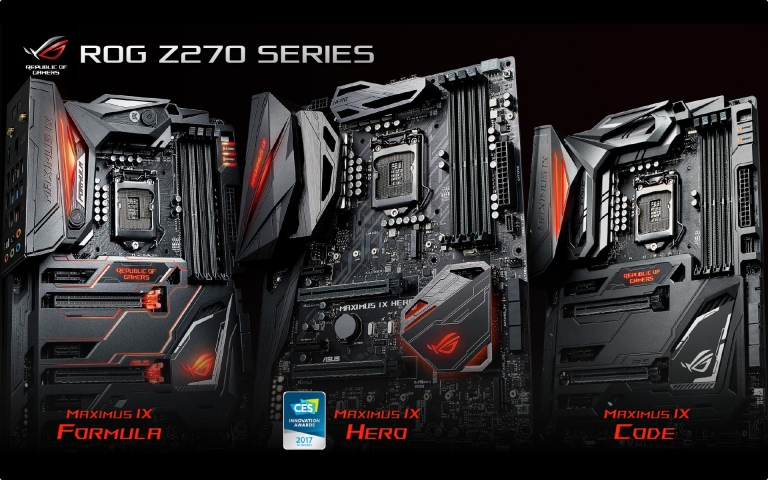

這就是ROG Z270系列的三大天王：Formula、Hero、Code。Hero還獲得CES 2017的創新獎哦！

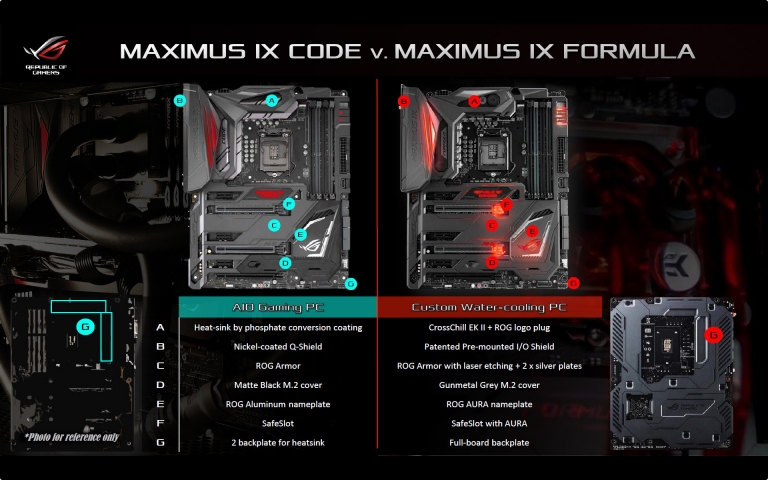

這就是Maximus IX Code與Formula的比較差異。主要是在背板方面。Code比較主打風冷，而Formula主打水冷。

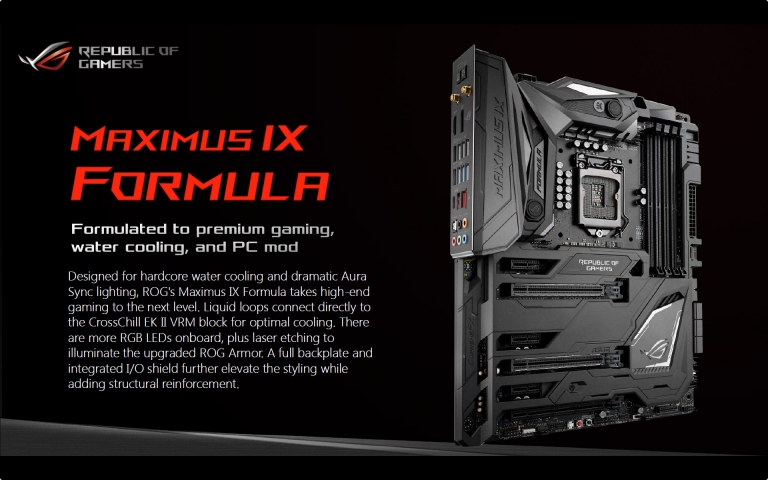

Maximus IX Formula的主打客群為極致玩家，以及愛好自組水冷與改機的玩家們

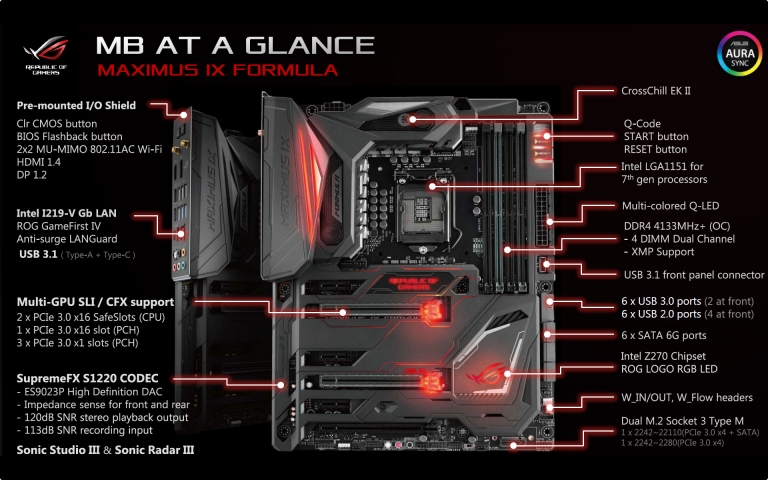

Maximus IX Formula主機板一瞥

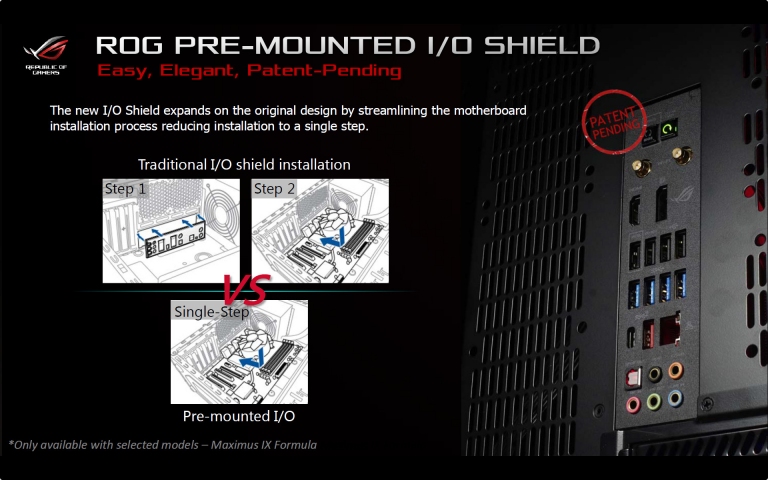

Maximus IX Formula的周邊I/O已經鑲入檔板了，因此只要裝入機殼即可

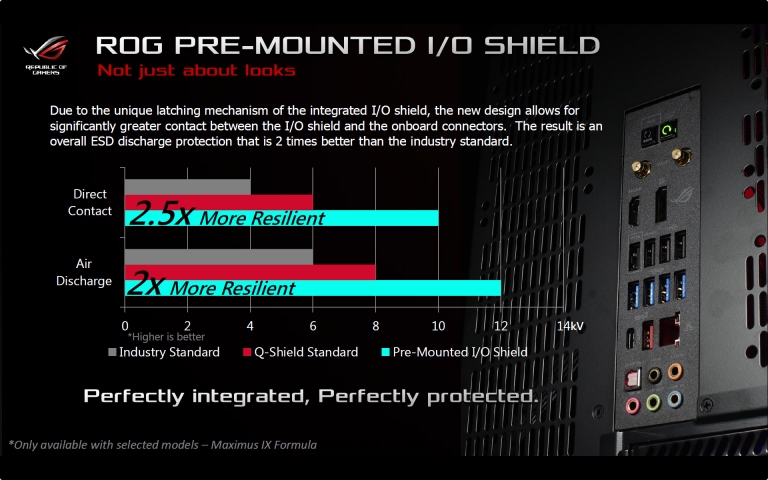

這樣整合I/O擋板的作法，不僅只是好看、易裝，更能提供更強的防靜電機制能力

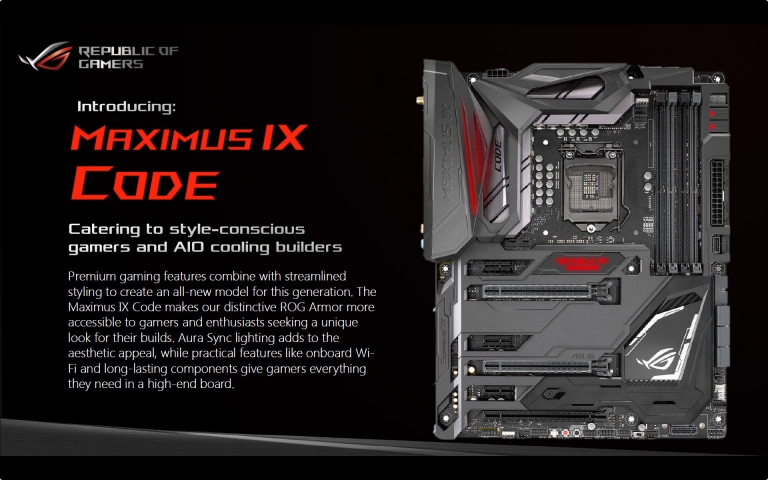

再來看看Maximus IX Code吧！這款主機板主打客群為喜愛展現個人風格的玩家，以及喜歡整合式水冷/風冷系統的用戶們組裝使用


Maximus IX Code主機板一瞥


叫Code，是因為該英文字為Codex (法典)的字根，具備獨特且耐用的保護裝甲設計，正符合ROG Armor的精神

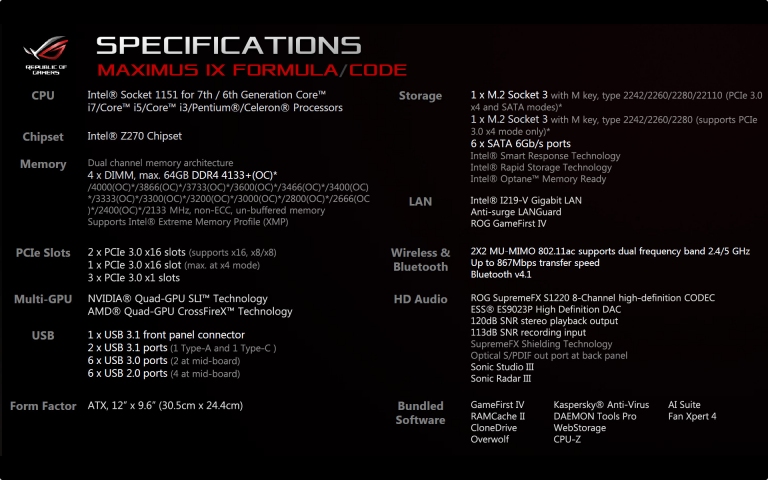

Maximus IX Formula/Code的規格一覽

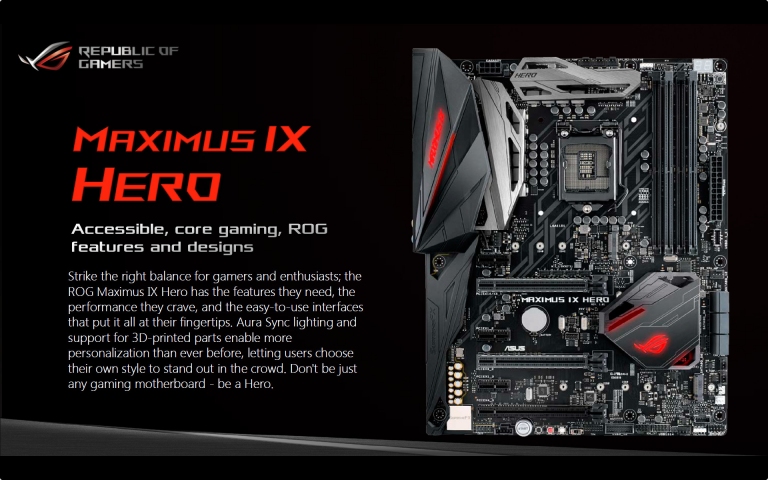

接下來看看Maximus IX Hero，這塊主機板主打客群為專業玩家，提供ROG家族具備的特色與設計，準備點燃玩家們的熱血

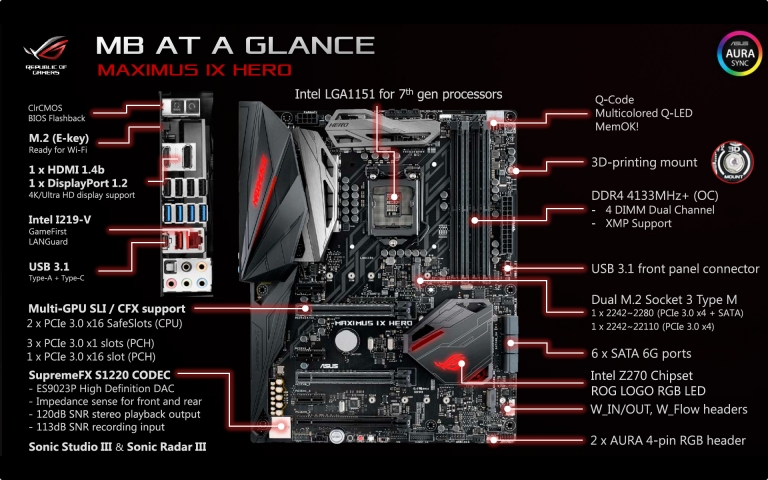

Maximus IX Hero主機板一瞥

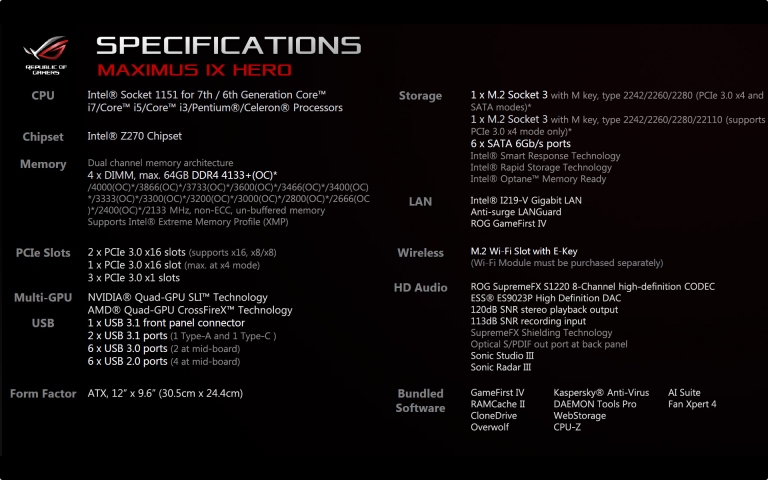

Maximus IX Hero的規格一覽

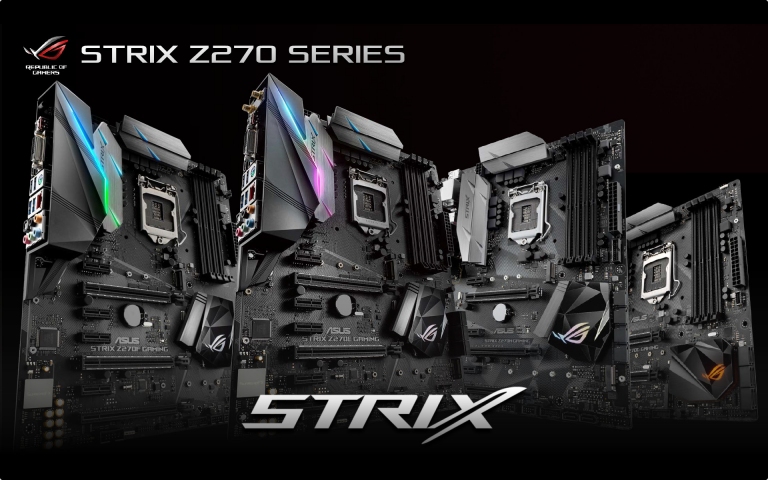

這就是STRIX Z270系列的四大天王：F、E、H、G

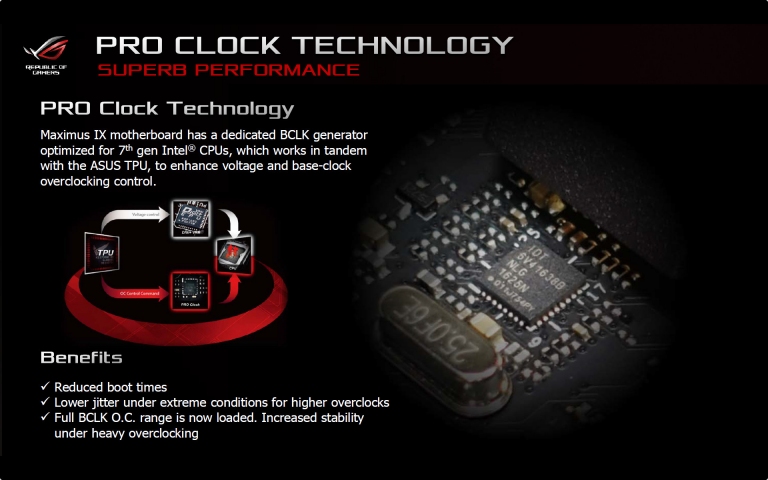

ROG系列，皆具備PRO CLOCK技術，有獨立配置一顆BCLK IC，能提升超頻成功機率


在DDR4超頻方面，可提供4支記憶體插好、插滿的情況下，可超頻高達4133MHz的時脈

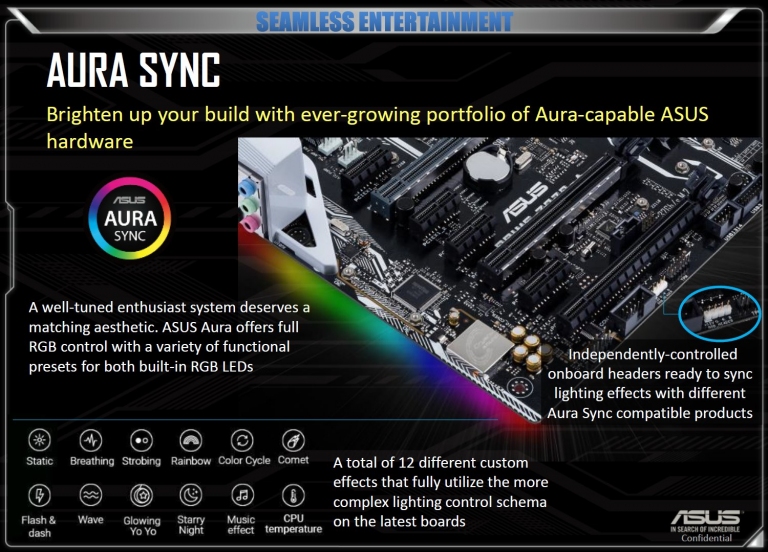

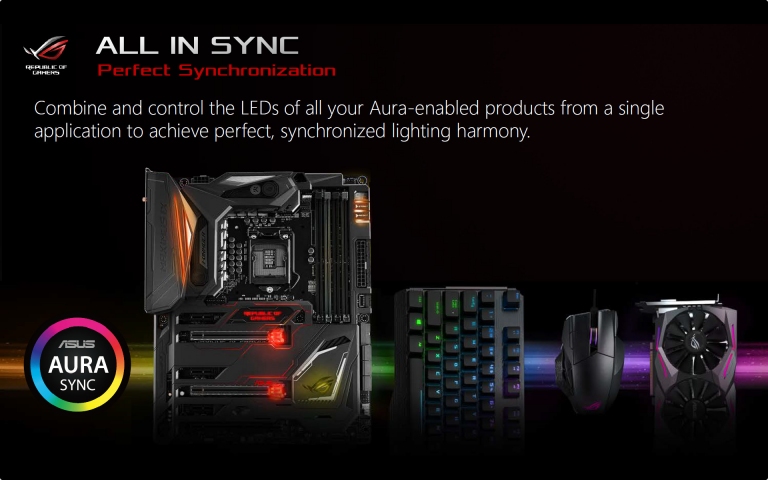

至於全彩燈效方面，可支援ASUS的AURA SYNC，可與顯示卡、鍵盤、滑鼠進行燈效同步，讓LED燈效可統一變換，更能呈現出玩家獨特的風格魅力

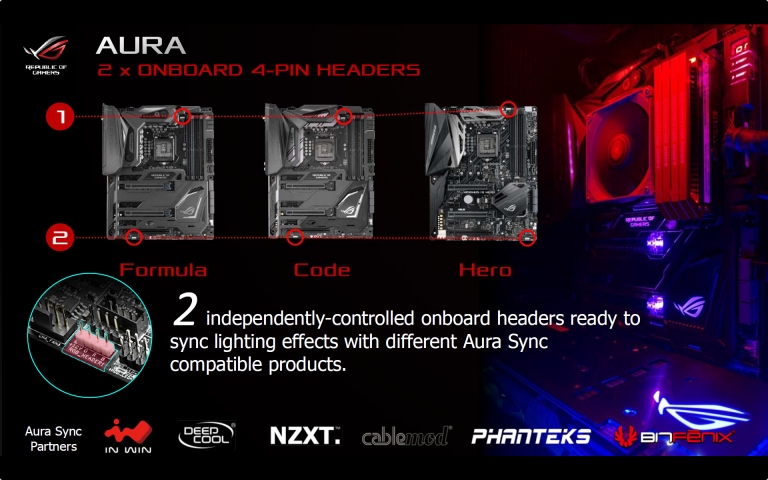

Formula/Code/hero都支援兩組Aura 4-pin接頭，可相容於支援Aura Sync周邊廠商的LED燈條產品，讓這些LED燈條能與主機板的燈效同步

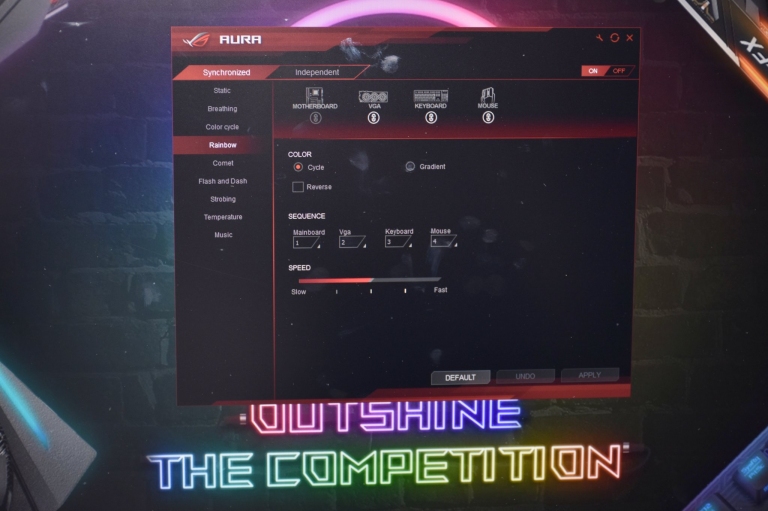

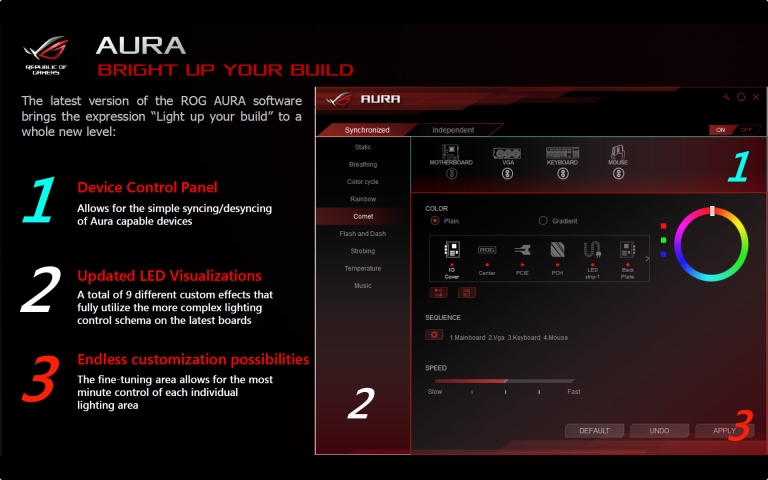

搭配AURA控制軟體，更改燈效與同步僅在彈指之間

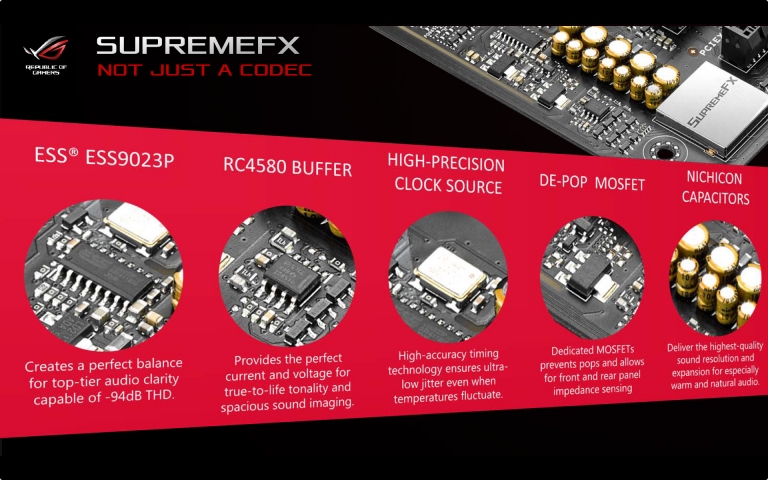

在音效方面，華碩的SupremeFX不僅僅只是一顆編解碼IC而已，還具備這麼多特色，可提供高品質、超純淨的音質輸出，享受如天籟般的音效饗宴

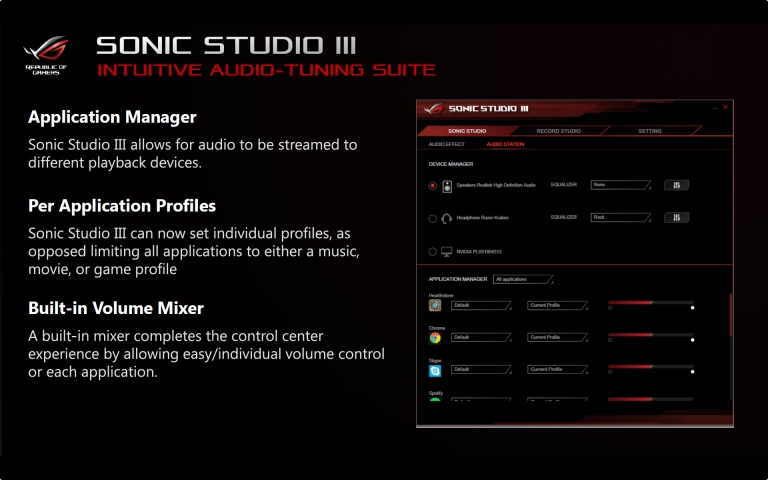

其他像是Sonic Studio 3軟體，可提供各種直觀的音效調整需求，方便設定輸出至不同的音效裝置，並調整音效混音模式

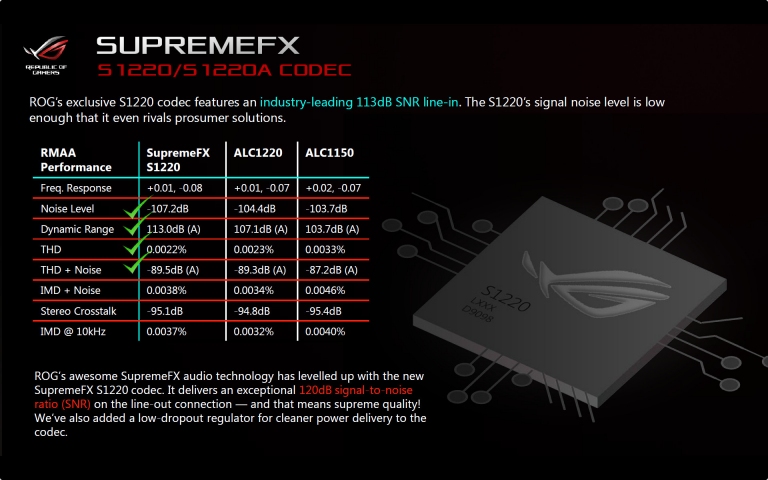

ROG內建的S1220音效編解碼晶片，提供更好的規格，讓音效更加逼真、純淨

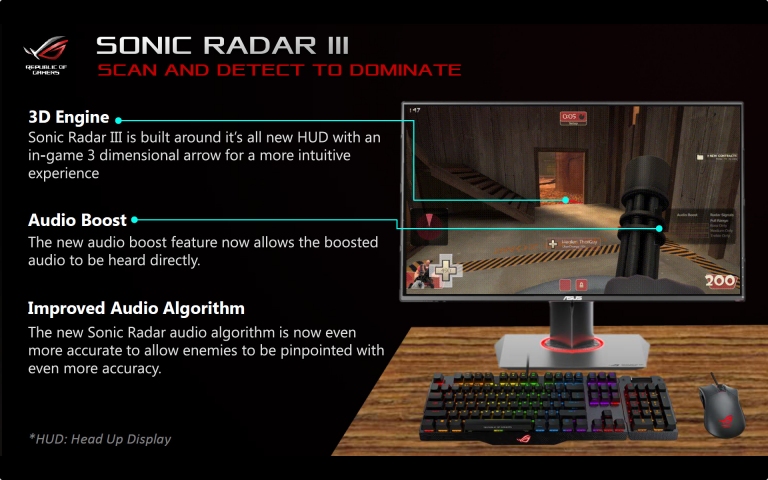

這套Sonic Radar III軟體，可把來自四面八方的聲音，以雷達圖方式「畫」給你看，讓你更能精確掌握聲音是來自哪個方向，進而提早殲滅敵人，贏得勝利！

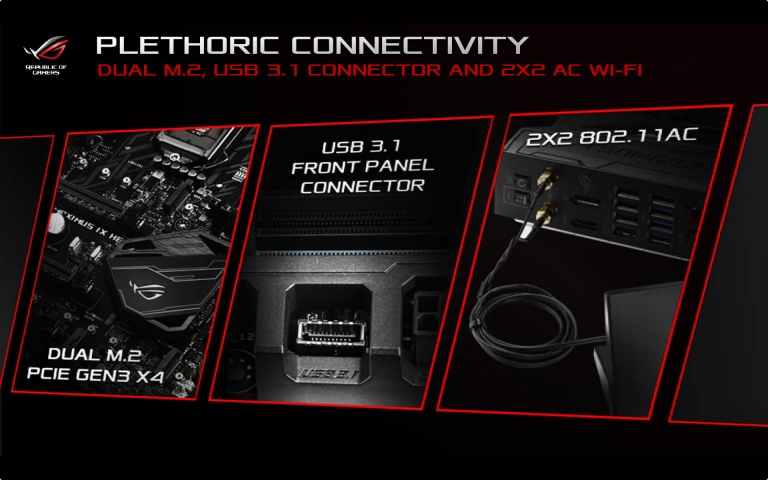

豐富的各式的連接能力，包括雙M.2 PCIe Gen. 3 x4插槽、USB 3.1前置面板連接埠、2x2的802.11ac天線，配備擴充真方便

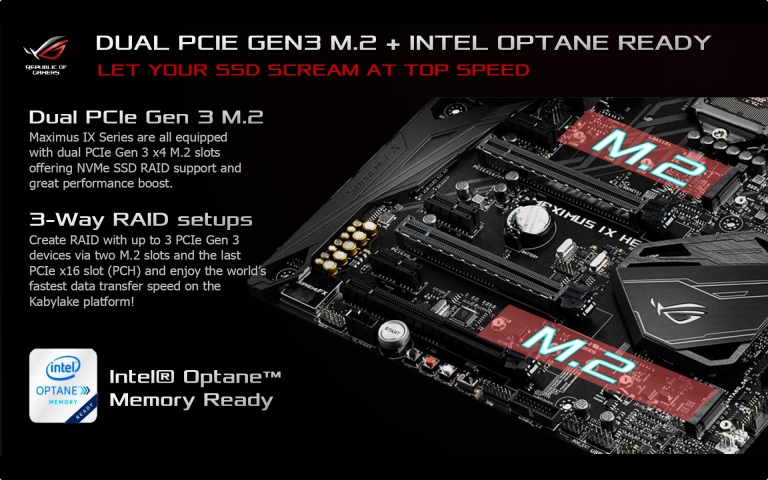

雙PCIe Gen. 3 M.2 搭配 Intel Optane記憶體技術，讓SSD效能，或搭配RAID應用，都有擁有最佳的效能與擴充彈性


主機板配置ASM 2142 USB 3.1控制器，搭配USB 3.1前置面板連接埠，讓您就算接在機殼前方，也能享有USB 3.1的全速傳輸效果

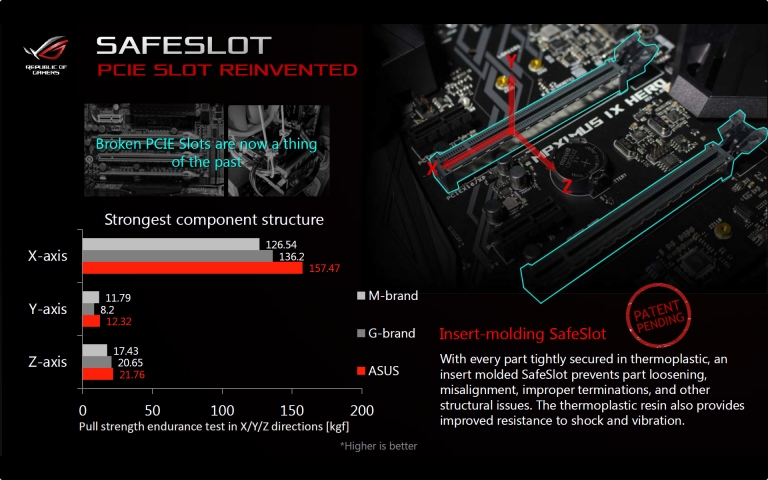

PCIe插槽，皆配置了SafeSlot金屬保護裝甲，可防止不正確插拔介面卡所造成的插槽損壞。且ASUS的設計，還比競爭對手的設計還要好！(左下圖比較)

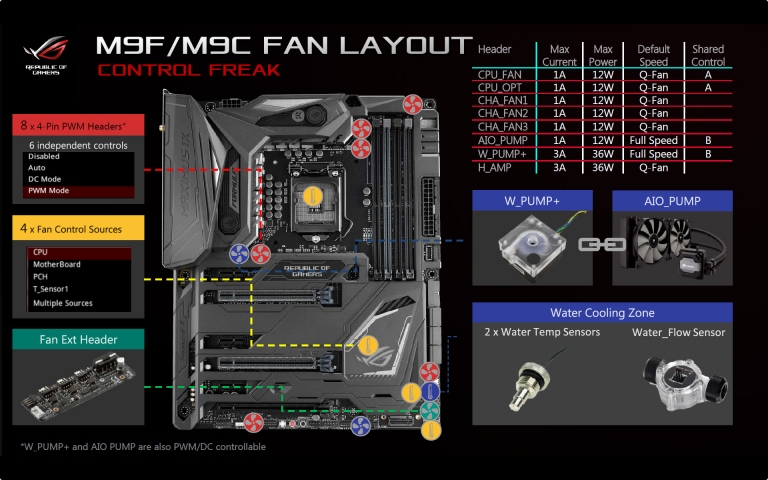

來看看M9F/M9C的風扇連結孔的配置吧！可支援多種風冷與水冷的監控需求

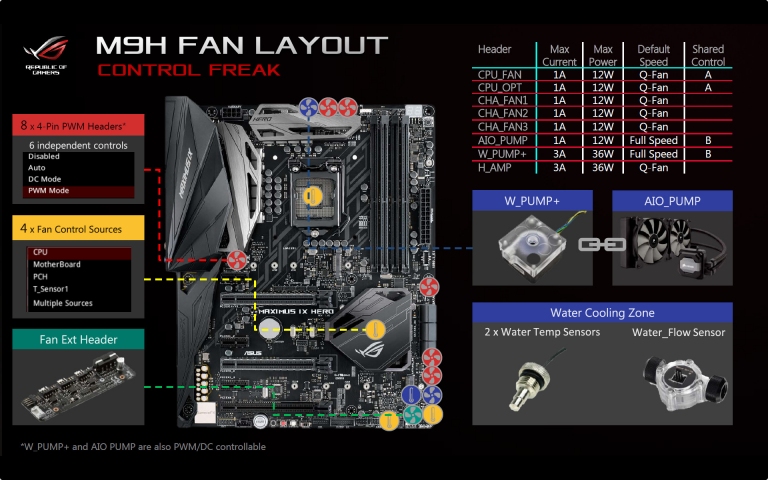

這個就是M9H的風扇連結孔的配置！與M9F/M9C稍有不同

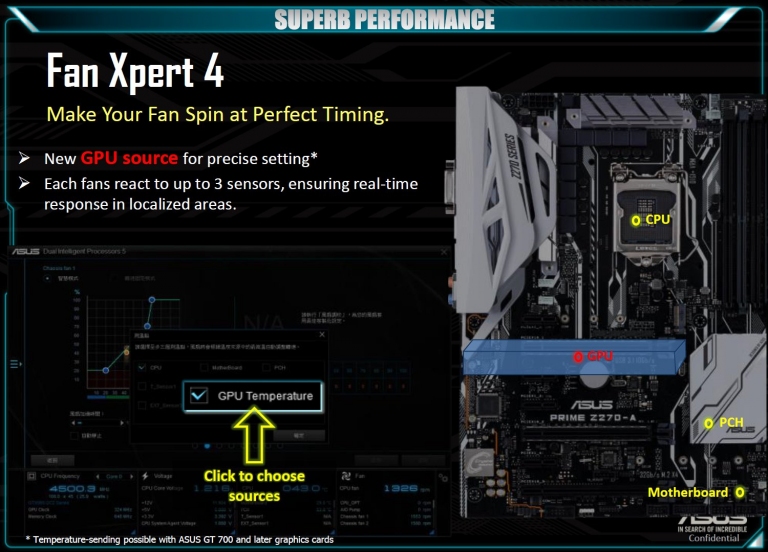

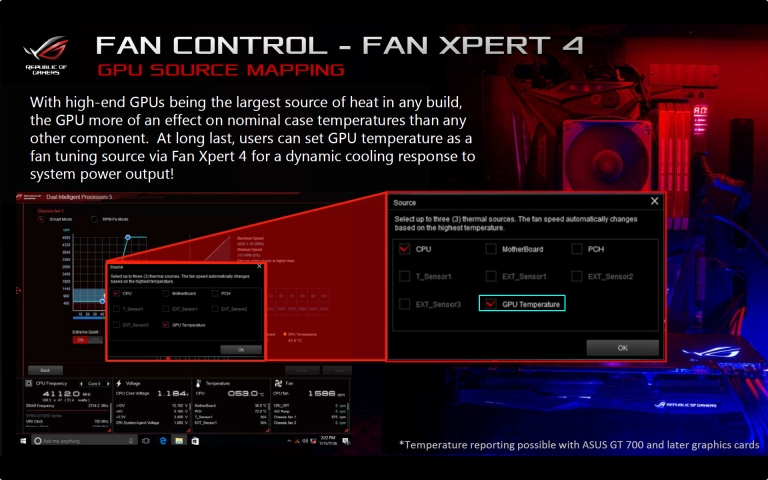

搭配Fan Xpert 4軟體，玩家可設定依照GPU溫度來調整風扇的轉速，並決定由哪顆風扇來控制，非常方便

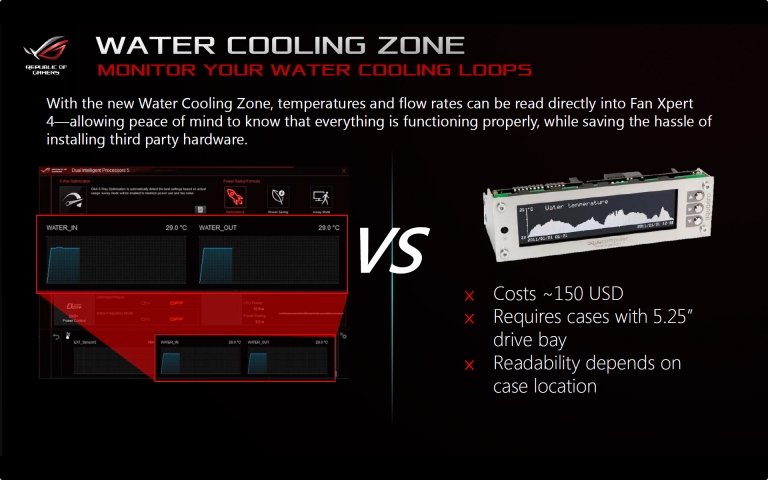

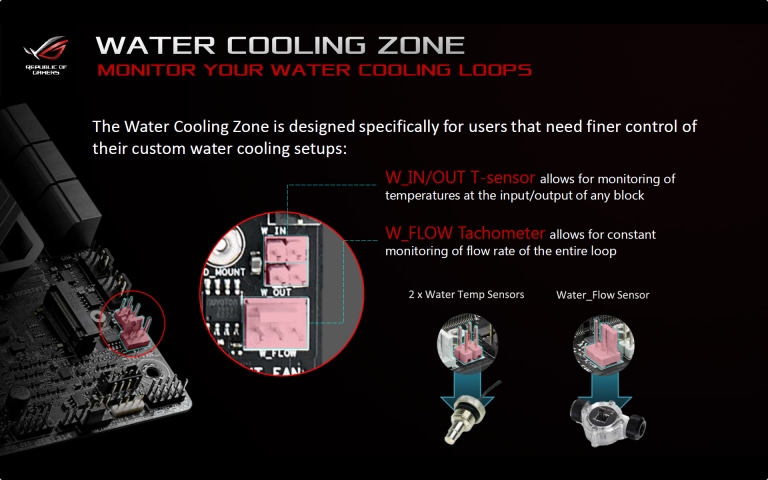

前面照片有說到，這次主機板配置了W_IN/OUT的溫控感應器與W_FLOW轉速表專用的接頭，讓水冷玩家不需要另外安裝電源模組，只要接上主機板，搭配監控軟體，就能完全掌握水冷系統的運作狀態


監控水冷運作狀態，一目了然，比其傳統昂貴的外接監控設備來說，更省成本且更容易掌控

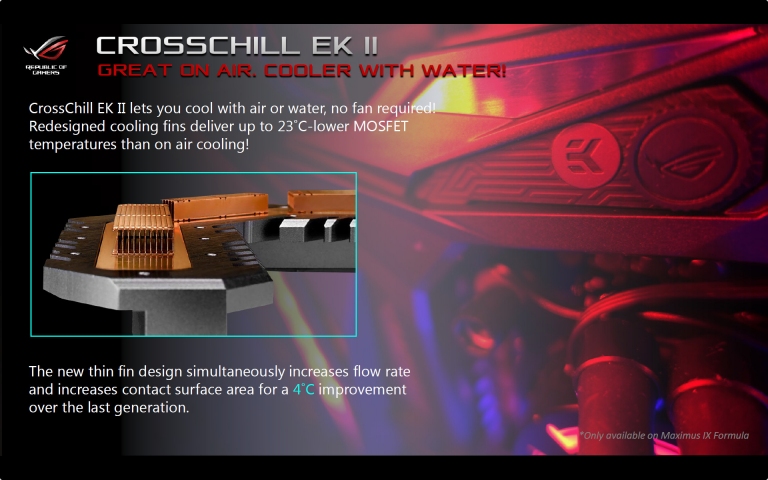

Crosschill EK II水冷系統，採混合式氣/水冷散熱技術，提供更高的冷卻效率

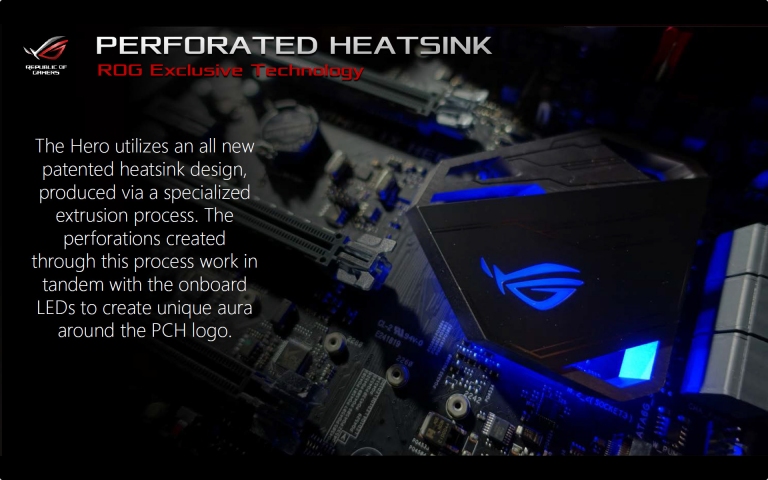

Hero系列採用獨家穿孔式散熱片設計，讓晶片組上面的ROG Logo也能呈現出五彩繽紛的LED燈效

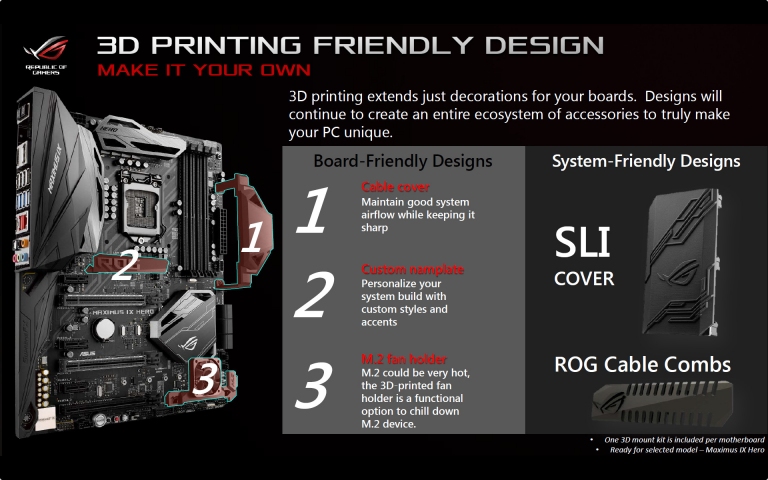

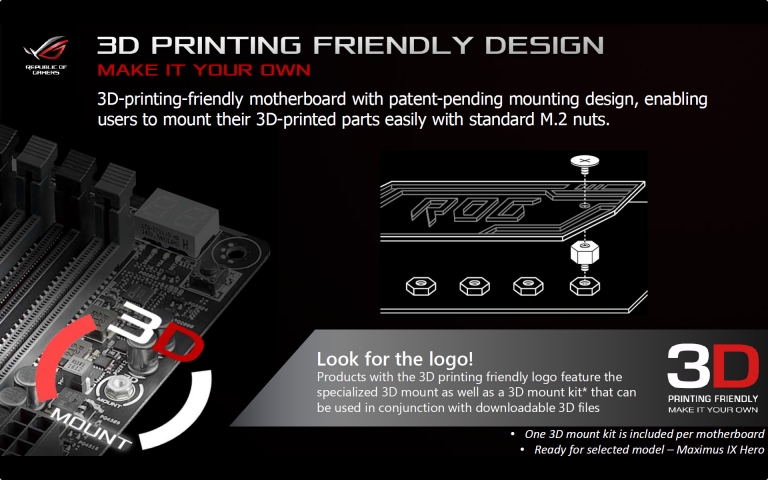

此外，主機板在3D列印模型的支援度上更加親和。玩家可以任意變更自己想要的Logo、銘板等等，並透過使用M.2插槽的螺絲來鎖在主機板上，以呈現個人獨特風格


透過玩家發揮創意，列印出各式3D模型來裝飾您的主機板，讓玩家更可完全展現出個人風采

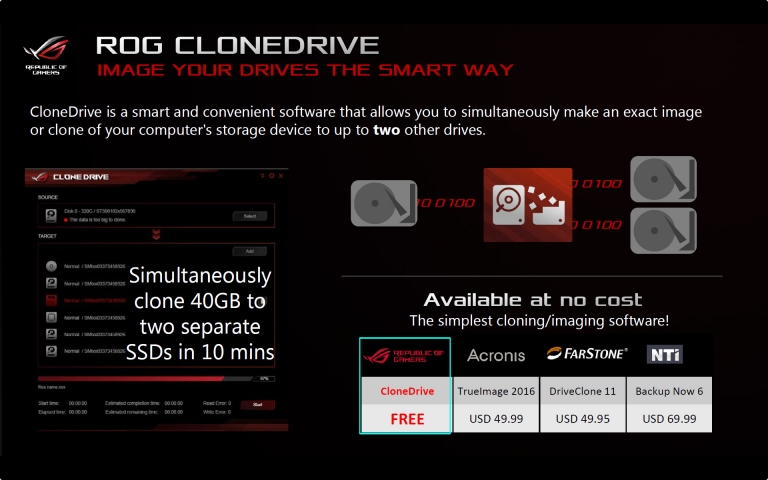

這次華碩也推出了ROG CloneDrive軟體，免費的，可以直接進行磁碟複製。並可同時最多複製到兩部SSD上。40GB的資料只需花10分鐘即可搞定。

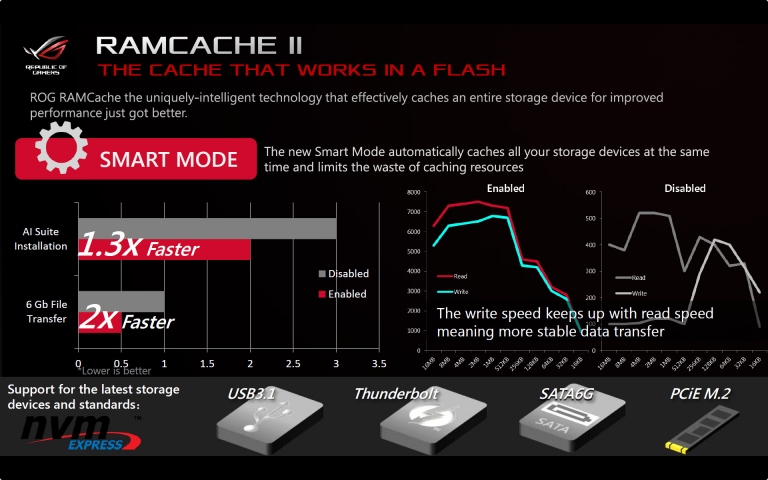

RamCache II可加速資料載入時間，減少磁碟的存取，有效提升系統效能


Intel網路晶片搭配GameFirst IV技術，可設定遊戲封包優先傳送，讓網路傳輸不再掉格

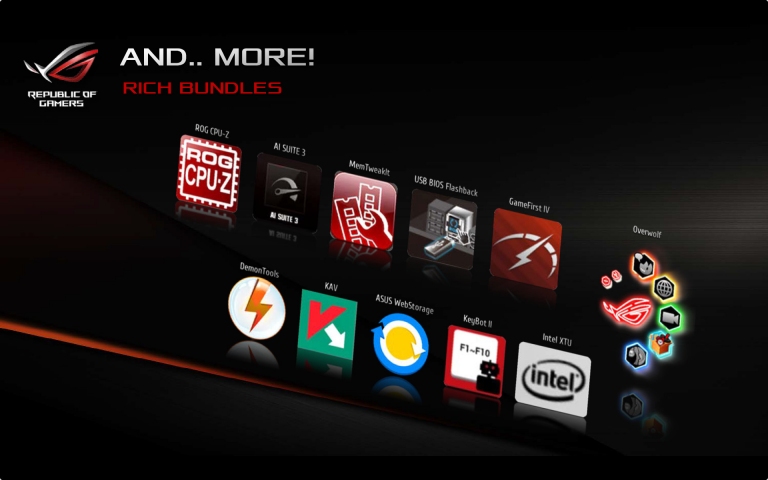

其他還有許多軟體，提供更多功能與特色，讓玩家更有效率、更方便使用電腦


整體而言，ROG Z270系列，提供最強燈效同步力、最強音效品質輸出力、最強水冷與3D列印支援力，以及插槽與接孔防護的耐久力，帶領玩家享有超高品質的電腦使用新體驗


強固型主機板的最佳選擇：華碩TUF系列主機板簡介

接下來看看TUF Z270系列主機板 (TUF的發音就是Tough，為強固型主機板系列)

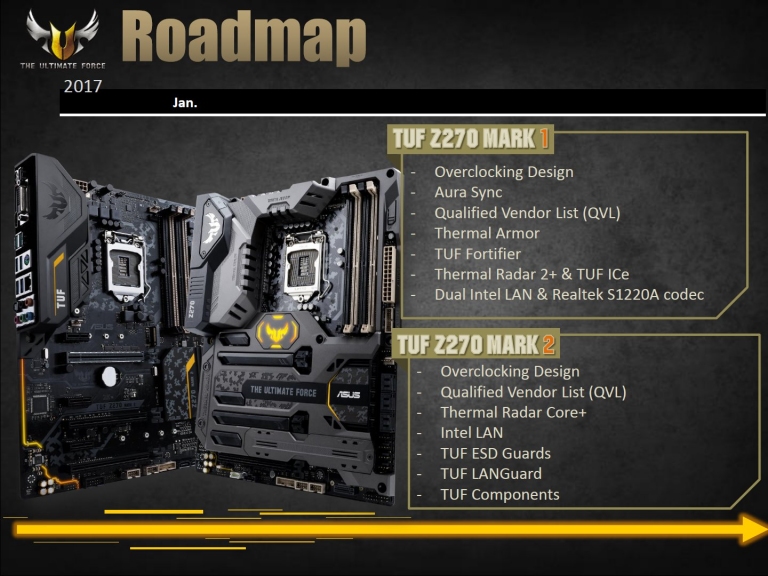

TUF Z270強固系列主機板，將會有MARK 1與MARK 2兩款。

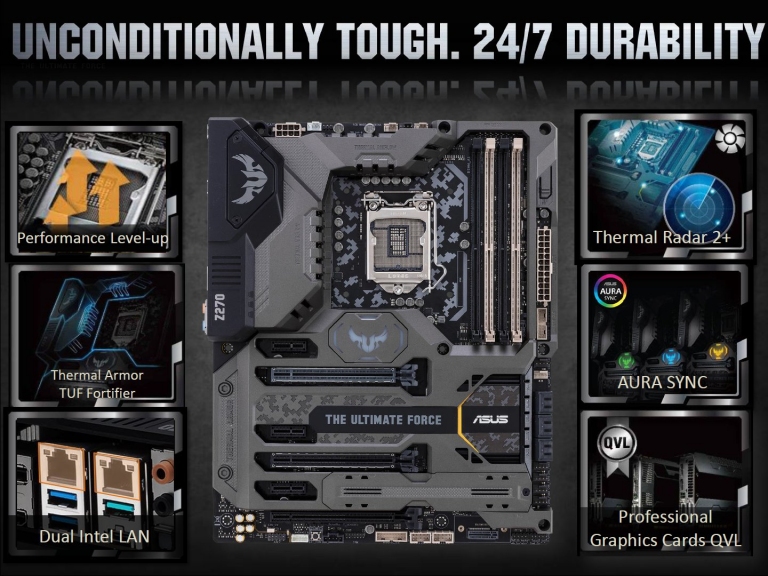

TUF系列，主打就是24小時全天候不間斷的電腦使用體驗

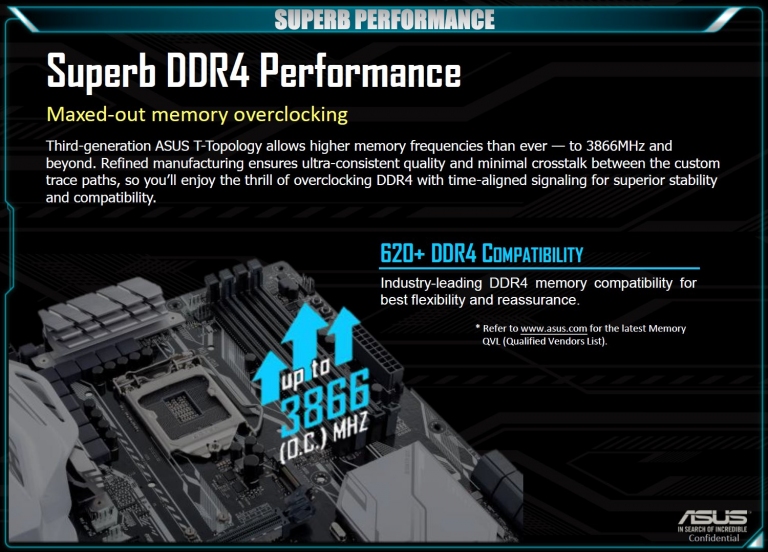

TUF系列的效能，在DDR4超頻上可高達3866MHz

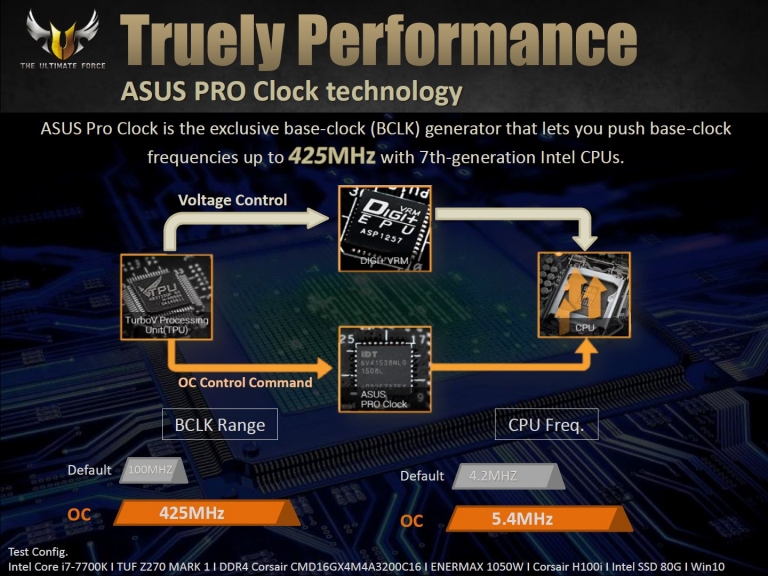

TUF系列同樣另外配置一顆BCLK IC，在兼顧強固與穩定的系統運作為前提之下，還提供超頻的能力

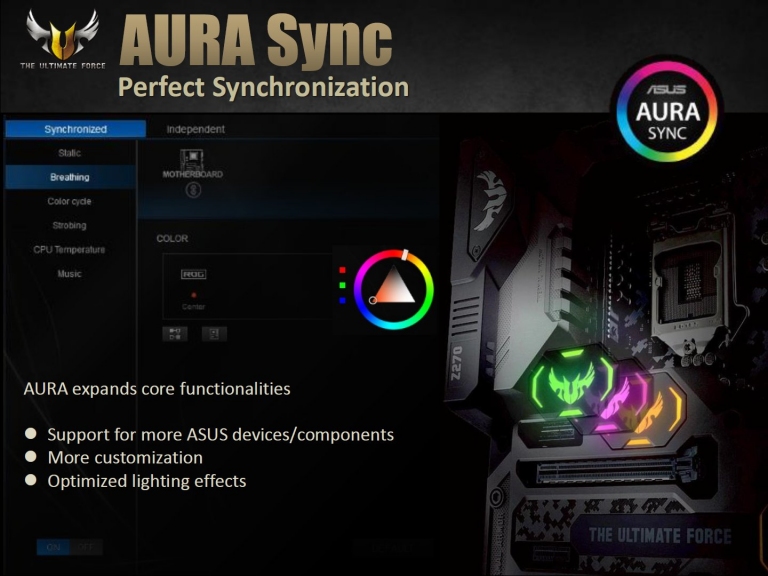

TUF系列這次也加入Aura Sync燈效同步技術

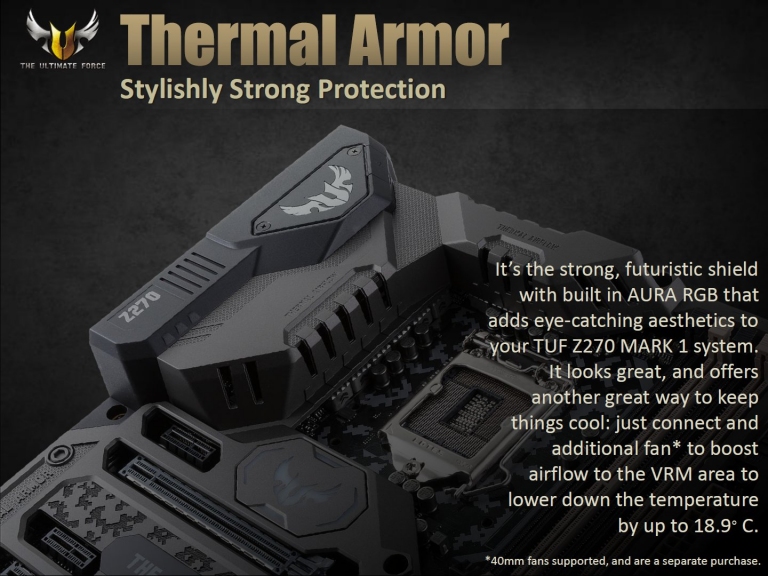

TUF系列的溫度裝甲，頗具特色，並提供超強防護能力

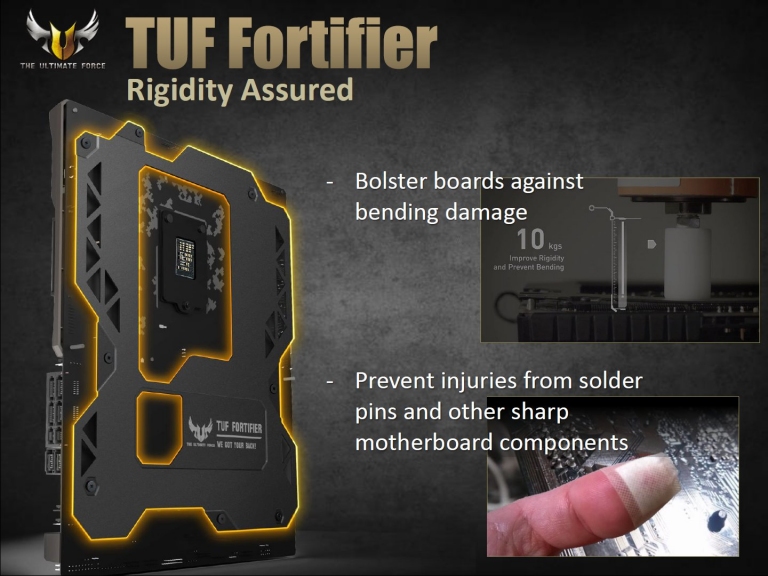

翻過來看主機板底部，同樣有強化底板，可抗彎曲，並可防止空手拿主機板時不小心被針腳所刺傷

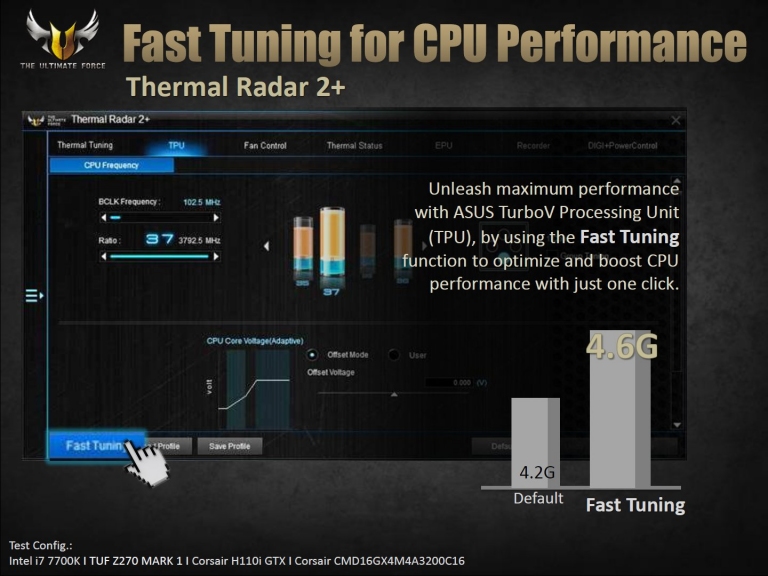

Thermal Radar 2+的Fast Tuning功能，可釋放出系統最大效能，只要一個按鈕即可

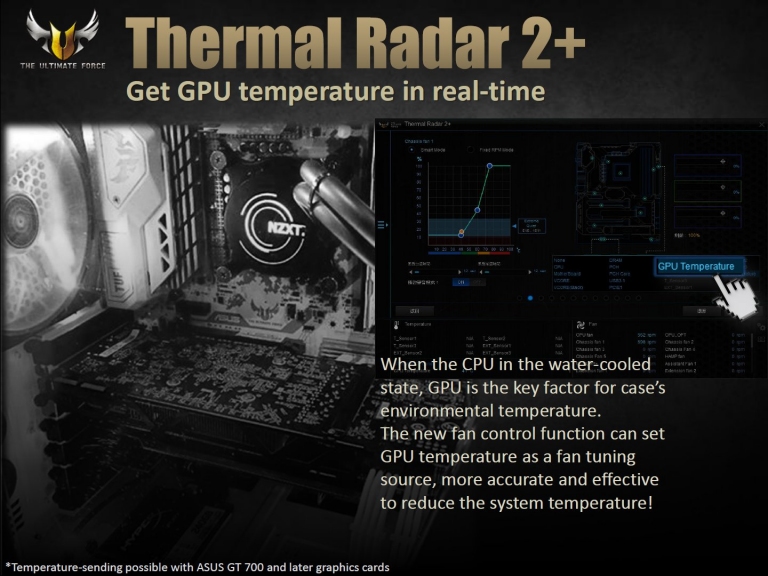

當CPU使用水冷時，GPU就變成電腦機殼內的主要發熱來源了。此時Thermal Radar 2+除可即時掌控GPU溫度之外，亦可設定讓散熱系統針對GPU溫度來做整體性散熱上的調校為主，以有效降低系統整體溫度

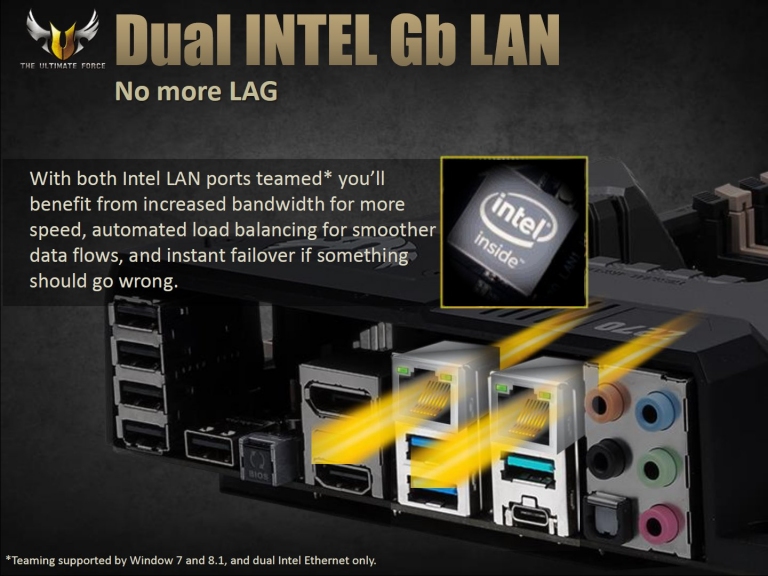

配備雙Intel有線網路孔，並可將兩埠的頻寬合併起來，做負載平衡，或斷線時的即時調配之用

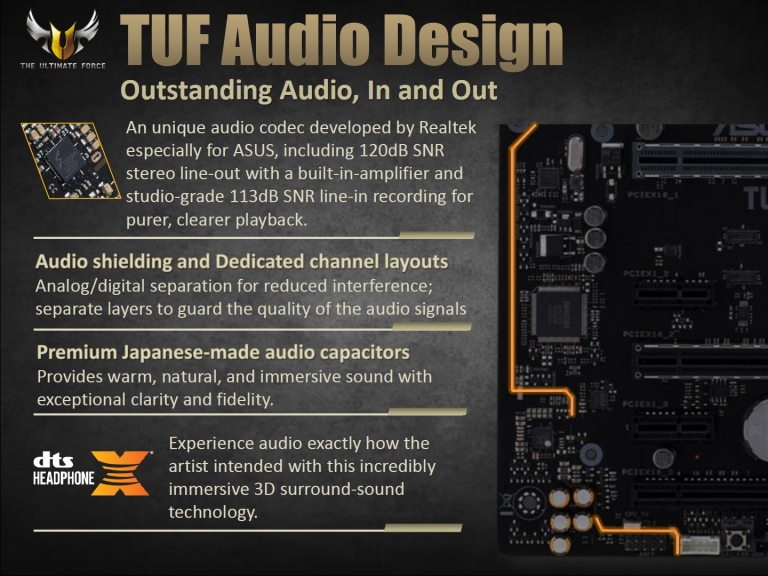

在音效方面，同樣採用獨立線路設計，搭配高品質日系音效電容，同時支援DTS HeadPhone X，給予消費者最純淨、無雜質的高品質音效

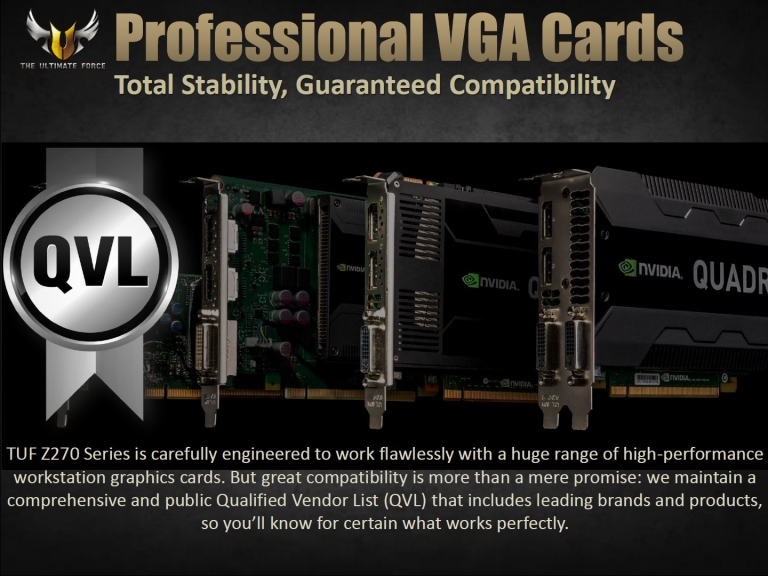

在繪圖卡方面，TUF系列支援各式專業繪圖卡，並提供QVL相容性顯示卡資料庫，讓專業繪圖應用，不用擔心相容性問題


TUF當然是5年保！買來即可安心使用

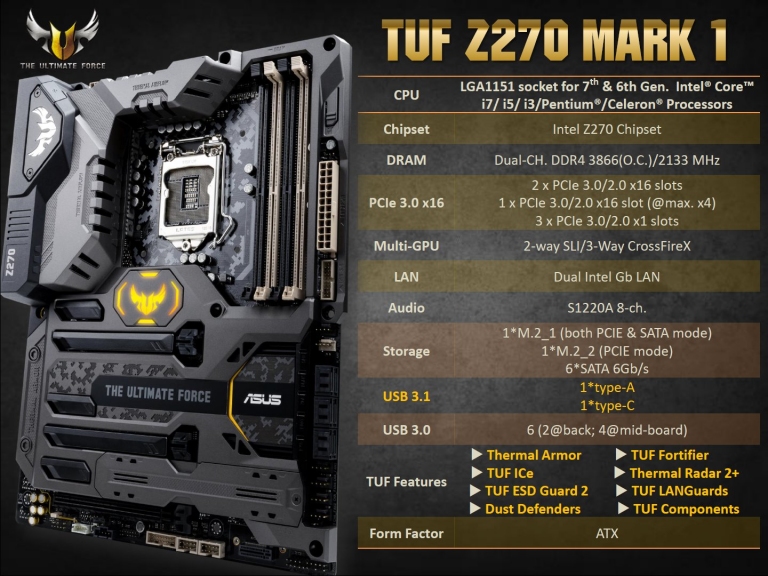

這是TUF Z270 MARK 1的詳細規格

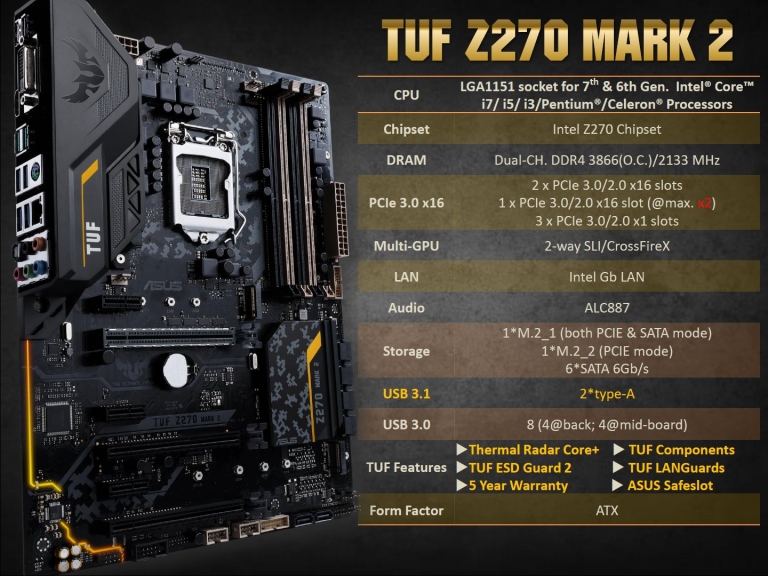

這是TUF Z270 MARK 2的詳細規格


超高C/P值主機板最佳選擇：華碩PRIME系列主機板簡介

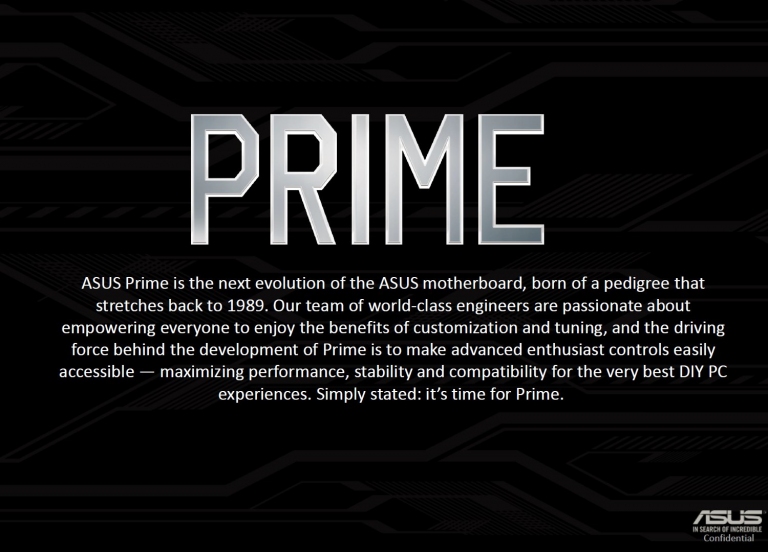

接下來看看PRIME系列主機板吧！


PRIME主機板同樣是針對DIY玩家所設計，具備高C/P值，且提供最佳效能，最穩定、最相容、可超頻等特色

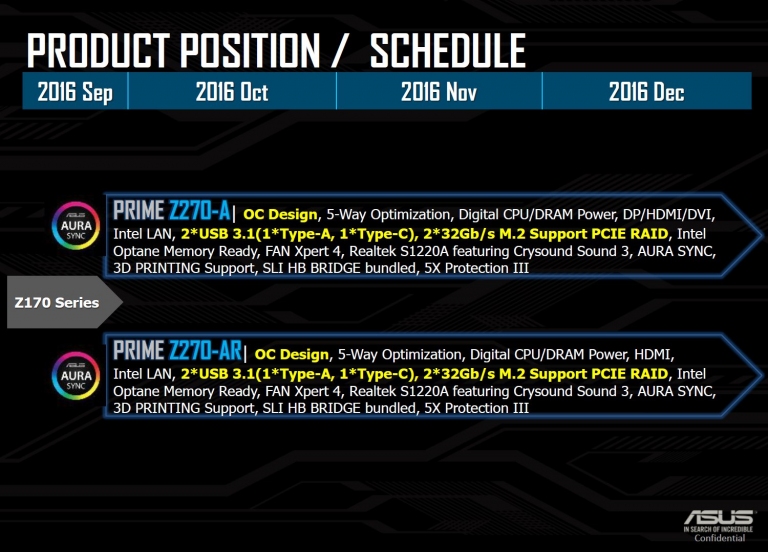

PRIME系列主機板早在Z170時代就亮相，這次Z270出來，PRIME Z270-A與Z270-AR皆提供超多功能，同時也支援AURA Sync燈效同步技術

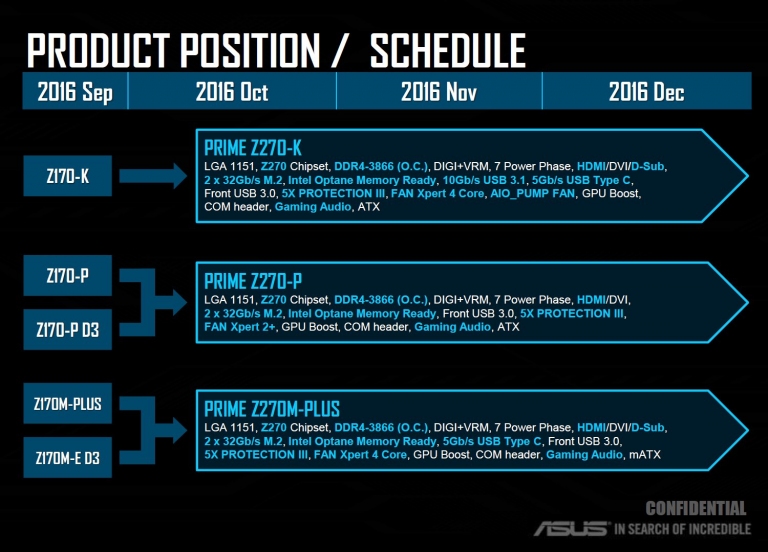

PRIME系列主機板，以Z270來說，還區分成Z270-K、Z270-P、Z270M-PLUS，都能支援DDR4超頻到3866，且K還支援水冷幫浦風扇

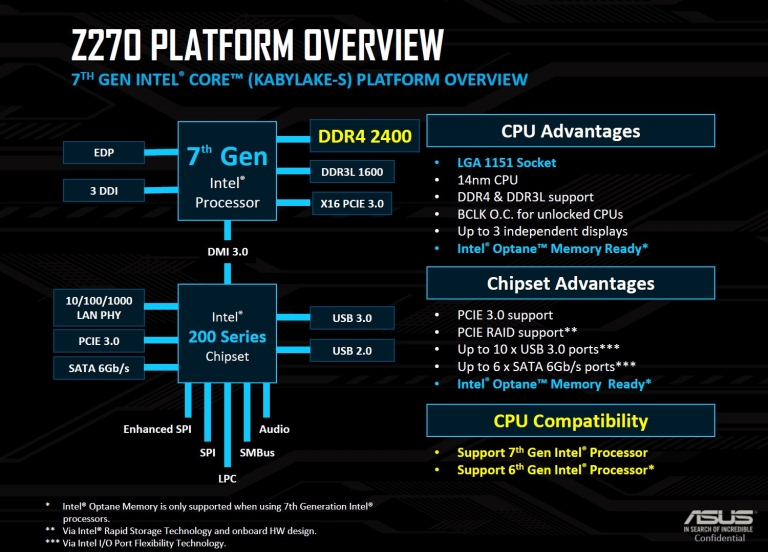

這張是Intel Z270平台的架構圖，簡單來說，最大改變在於：支援DDR4 2400、支援第六代(Skylake)與第七代(Kaby Lake)的Intel處理器

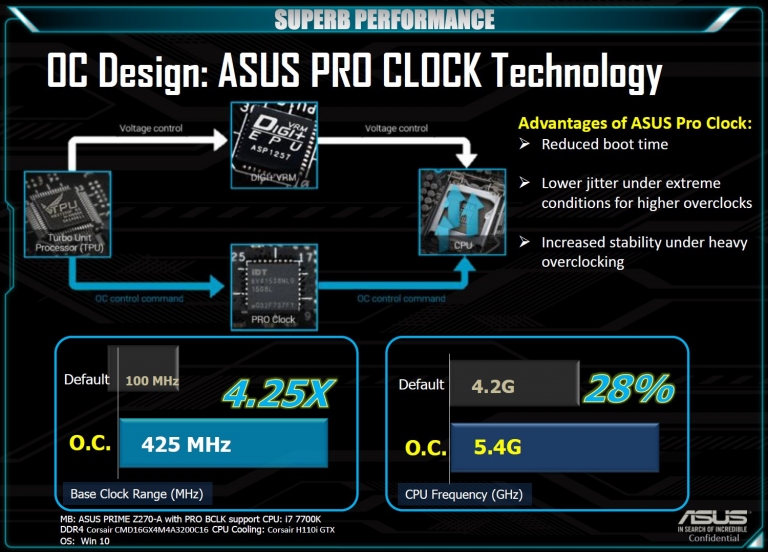

PRIME在超頻能力上並不含糊，同樣配備華碩PRO Clock技術，讓超頻可超更高、且更穩


PRIME系列同樣支援DDR4記憶體在插好、插滿時，能夠超頻到3866MHz的能力

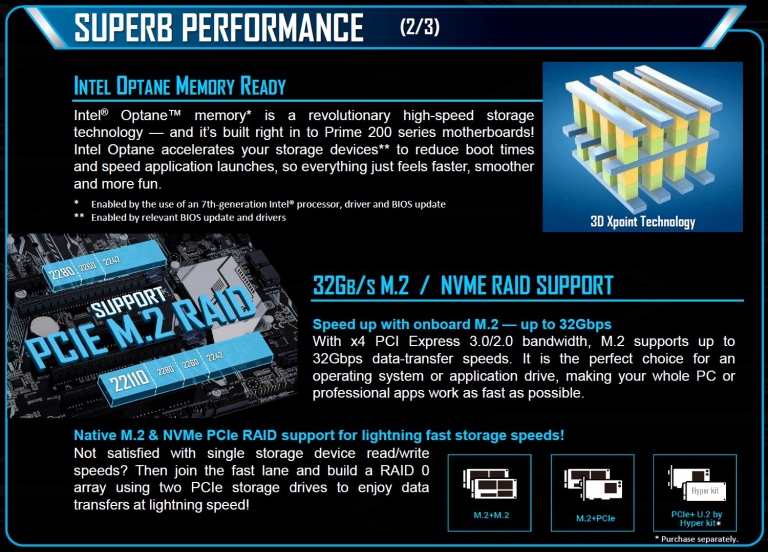

支援Intel Optane記憶體、支援PCIe M.2 RAID，該有的功能一個都沒少


Fan Xpert 4同樣也支援，並可設定GPU溫度為主要熱量來源

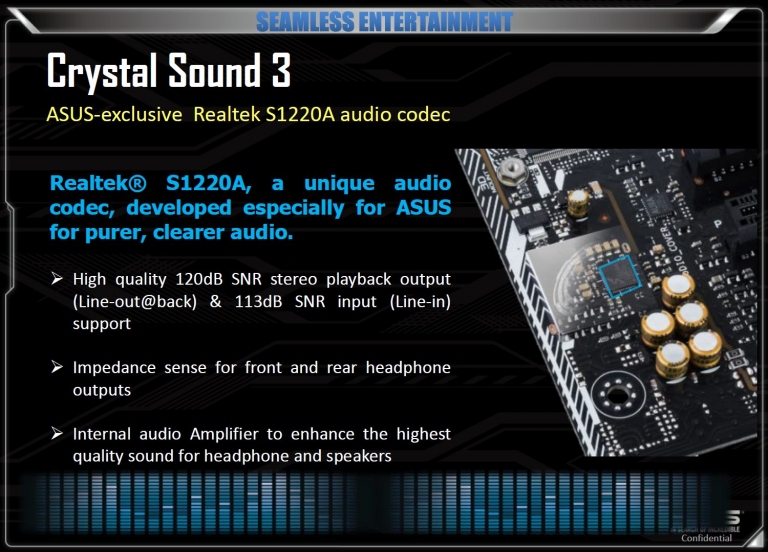

同樣具備Crystal Sound 3 (天籟美聲3代)技術，給予用戶最純淨的高品質音樂與音效

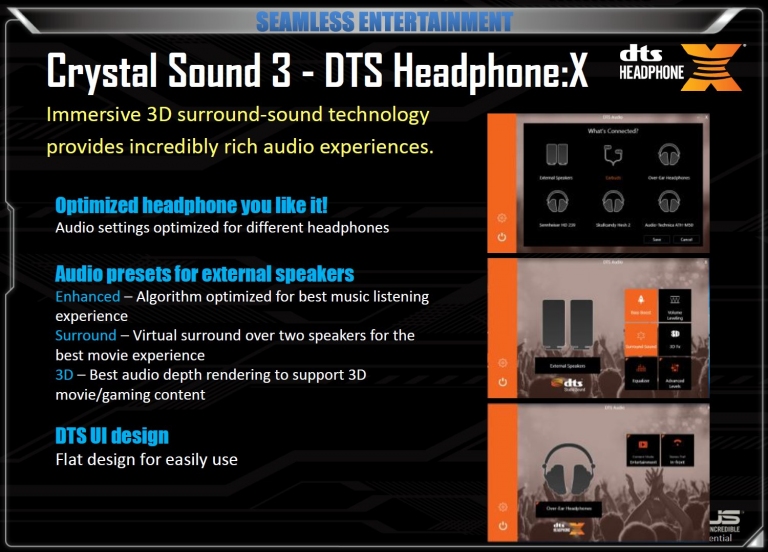

當然DTS Headphone:X也具備，讓玩家只要配戴一般的立體聲耳機，即可享受到環場音效的震撼感


PRIME同樣支援Aura Sync (燈效同步技術)，光雕點綴，呈現最美


在主機板保護機制上，PRIME系列同樣具備5x Protection III，包括插槽裝甲防護、網路埠突破與靜電等防護、過壓保護、穩定供電、不鏽鋼背板I/O連接埠

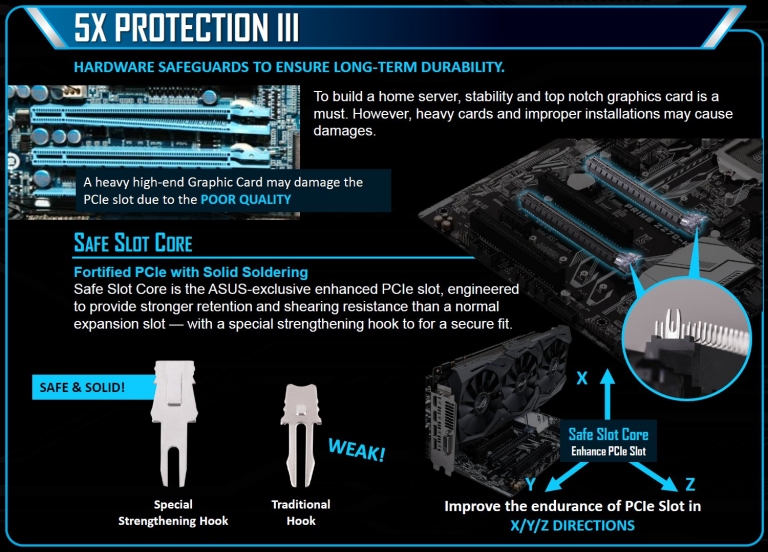

5x Protection III防護技術，提供插槽上的更完整防護，讓插槽更穩、更耐操，以防止超重的顯示卡或插拔不當所造成的損害


萬「板」齊發，華碩200系列主機板再次精彩完美演出

這次透過華碩發表的全系列Z270、H270、B250等主機板，可以了解到華碩在主機板研發上的堅持，不僅提供各式基本功能，甚至超越客戶期望的超高規格。來滿足消費者、玩家們的各項需求。

在當今Windows 10已成為主流作業系統之下，Kaby Lake平台也將主力支援Windows 10系統，此讓一些還停留在Windows 7的消費者與玩家，可能會擔心升級到最新的Z270主機板之後，就等於與Windows 7無緣了。有鑑於此，華碩的研發部門已解決這樣的問題，其獨家技術，可讓該公司全系列Z270主機板，都能完整支援Windows 7作業系統，讓玩家不用擔心！

從以上的各項資訊，可充分了解華碩「追尋無與倫比」的企業精神，值得我們稱讚。最後，謝謝讀者們的閱讀，文後送上泰國Showgirl照，做為本文的結束！

華碩主機板的Aura Sync，搭配酷炫的水冷級機殼，完整呈現玩家個人風格


喜愛ROG系列的玩家請看這邊！這次全新的MAXIMUS IX FORMULA、CODE、HERO等主機板，將會讓玩家們耳目一新！


STRIX與PRIME系列，也是超高C/P值的優選。這次全新的STRIX-E、F、G，以及PRIME Z270、H270、B250等系列，將滿足DIY玩家們的需求
