Cyperpunk風格銀白體驗、升級無縫接軌的最佳選擇,ROG Strix B660-A Gaming Wifi D4主機板開箱測試

文.圖/刀鋒寶貝 2022-01-13 15:12:16
前陣子站上開箱了ROG Strix B660-F Gaming Wifi,支援的是DDR5的記憶體,但對大部分玩家來說,如果要更省荷包的裝機的話,DDR5還是稍嫌貴了一點,但如果是DDR4的話,那麼還可以沿用舊機上的記憶體來一波無縫接軌,讓更多的荷包空間可以在12代非K版處理器間選擇。

推薦閱讀:
Intel 12代非K版處理器登場、Core i5-12600/12400雙U實測,ROG Strix B660-F Gaming Wifi、TUF Gaming H670-PRO WIFI D4主機板強勢開箱

當然作為ROG電競系列的一員,更主流更親民的B660晶片組當然也要照顧到不同需求的玩家,因此就有了這張ROG Strix B660-A Gaming Wifi D4啦,看看D4詞綴,也就是支援DDR4記憶體的意思,相信更能挑起各位玩家們的購買與升級慾望。



Cyperpunk風格、銀白款電競部品
一般來說,電競周邊都採用黑與紅的搭檔配色,白色方面都會選用在商務或文書電子周邊上,來達到時尚流行的目的,但近年也有越來越多的電競產品開始加入白色元素。

比方說這張ROG Strix B660-A Gaming Wifi D4,便是以黑色PCB電路板為基底,並輔以髮絲紋、磨砂表面,搭配白色與銀色,看起來相當清麗、美觀;另外,雖說AniMe Matrix顯示器目前只在Z690上看到,但散熱裝甲上還有一些像素風格的小圖案作為點綴,不免讓人聯想之後的新版本是否也都會加入AniMe Matrix顯示器呢?

I/O遮罩、南橋晶片散熱片上也有ROG Strix與信仰之眼圖騰,並以線條呈現一種割裂、失真感,翻到背面也是有做為切割區塊配合字體來加強digital感,頗有Cyberpunk的設計風格,但看到這不得不說,ROG從去年底開始發售的產品,設計都是以這個概念在執行,不難發現,這或許就是今年ROG在外觀上的設計主題。

ROG Strix B660-A Gaming Wifi D4本體正面。

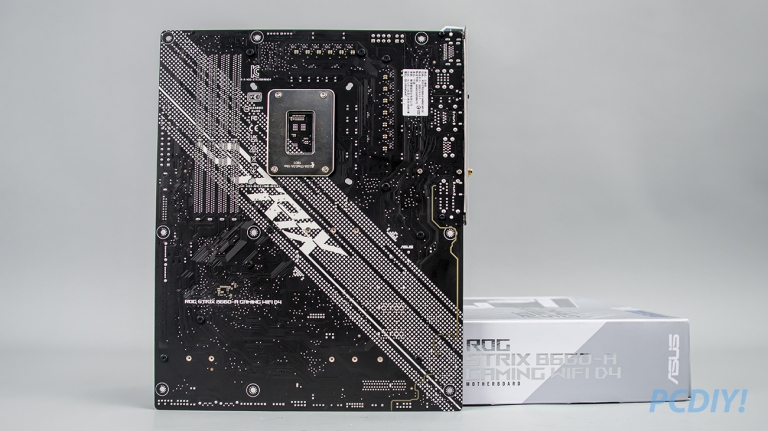

ROG Strix B660-A Gaming Wifi D4美背,斜切白色直線以及焊點的組合美感,相當酷炫。

銀白色為主體的I/O遮罩。

I/O遮罩上的花樣主要以髮絲紋作設計。

南橋晶片上的散熱裝甲則以像素風與磨砂表層來表現。

CPU直通的M.2插槽,其散熱裝甲以髮絲紋作裝飾。

而走B660晶片組通道的M.2插槽,其散熱裝甲則以磨砂紋與髮絲紋作混搭。


價格雖親民,但規格不馬虎
不過價格親民歸親民,ROG Strix B660-A Gaming Wifi D4依然是主機板堆料競賽中的一員,蓋得高聳的VRM散熱片、南橋晶片與M.2各部位也都有獨自的散熱裝甲,不難看出ROG的用心,電容也採用12+1相供電設計,能夠為Intel 12代非K版處理提供絕對充足的功率與效率。

堆好堆滿的MOSFET散熱片。

12+1相供電設計。

B660晶片與M.2各部位也都有獨自的散熱裝甲。


CPU右側配置了4個DIMM記憶體插槽,能夠支援共128GB的DDR4-5333以上記憶體,配合獨家OptiMem II優化技術,加入能大幅降低干擾的屏蔽區域,可以維持PCB板中訊號的完整性,讓記憶體能夠發揮得更加全面。

LGA1700腳位。

8+4-pin的電源插槽。

4組DIMM記憶體插槽,最高可支援共128GB的DDR4-5333以上記憶體。


擴充插槽方面,ROG Strix B660-A Gaming Wifi D4提供了1組由CPU直通的PCIe 5.0 x16、以及由B660晶片組控制的1組PCIe 3.0 x16、2組PCIe 3.0 X1;儲存裝置方面,在解開散熱裝甲後,可以發現1組CPU直通的M.2插槽,可支援Type 2242-22110的款式、以及2組走B660通道的M.2插槽,老樣子,1組可支援Type 2242-22110、另一組則是支援Type 2242-2280的SSD款型;而基本的SATA 6Gb/s插槽在右側老位置的一共有2組,另外2組則在主機板下方。

右邊為M.2_1為CPU直通4.0 x4通道、左邊是PCIe 5.0 x16擴充插槽。

B560晶片組控制的1組PCIe 3.0 x16、2組PCIe 3.0 X1擴充插槽、以及PCIe 4.0 x4的M.2_2插槽。

PCIe 3.0 x4 M.2_3插槽。

主機板右側提供2組SATA 6Gbps連接埠。

另外2組SATA 6Gbps連接埠則在主機板下方。

ATX 24 pin供電旁還有左方還有USB 3.2 Gen 2 Type C與USB 3.2 Gen 1擴充埠。

底部也有Thunderbolt連接排針,可支援Thunderbolt I/O擴充。

B660晶片組。

nuvoTon環控晶片。

asmedia SATA控制晶片。

SupremeFX ALC4080編解碼器。


接著看看也有像素風格小圖案的I/O連接埠,由左至右分別是:HDMI 2.1與DiplayProt 1.4各1組、4組USB 2.0、Clear CMOS鈕與BIOS重設鈕、2.5G乙太網路埠、1組USB 3.2 Gen 2 Type A、1組USB 3.2 Gen 2x2 Type C、2組USB 3.2 Gen 1、Wi-Fi 6 (802.11 a/b/g/n/ac/ax)、1組USB 3.2 Gen 2 Type C、3.5mm音源埠、S/PDIF光纖埠。

ROG Strix B660-A Gaming Wifi D4的I/O配置,上頭還有像素風格的小圖案。


上機測試
效能測試方面,親民款B660最合適的搭配為一同登場的i5-12400/i5-12600,小編這邊則選用i5-12400來作配合,而ROG Strix B660-A Gaming Wifi D4支援DDR4記憶體,因此小編沿用舊平台所用的XPG SPECTRIX D50 DDR4-3200 8Gx2,並搭配RTX 3060顯示卡。

測試平台
主機板:ROG Strix B660-A Gaming Wifi D4
處理器:Intel Core i5-12400
記憶體:XPG SPECTRIX D50 DDR4-3200 8Gx2
顯示卡:MSI RTX 3060 Gaming X Trio 12GB
SSD:SP US70 PCIe 4.0 1TB M.2 SSD

首先是CPU-Z偵測資訊,在CPU這欄上可以看到,65W的基礎TDP、Socket 1700 LGA腳位以及10奈米製程、且為6核12緒,這些在之前的ROG Strix B660-F Gaming Wifi開箱都已提過;主機板欄位方面,採用Alder Lake晶片組,南橋晶片組則為B660,LPCIO則配置Nuvoton的NCT6798D-R晶片。

CPU-Z偵測資訊 Part 1。

CPU-Z偵測資訊 Part 2。


在CPU-Z與CINEBENCH R23的CPU測試中,都可以發現Intel Core i5-12400的不俗表現,CPU方面,Intel Core i5-12400獲得單核665.2、多核4867.6,在R23上,則獲得單核1,646分、多核12,136分,對照R23的Ranking資料庫,在單核方面,Intel Core i5-12400可說是力壓一眾前輩。

CPU-Z偵測資訊 Part 3。

CINEBENCH R23測試。


在PCMARK 10的綜合性能測試之下,綜合得分為7,261,日常使用的基準模擬測試則有10,710分、包含生產力測試、更加依賴CPU運算能力的數位媒體測試,都有將近萬點的好成績,不難發現以ROG Strix B660-A Gaming Wifi D4作為後勤支援,再搭配RTX 3060之後,無論是做任何操作,都可無虞。

PCMARK 10測試。


雖說全面替換DDR5的日子並不遠了,但目前仍是以DDR4記憶體為主流,即使ROG B660主機板系列以DDR5記憶體為主,但在ROG Strix B660-A Gaming Wifi D4的強力支援下,DDR4記憶體也能發揮它存在的意義,在AIDA64 Cache & Memory Benchmark測試中,XPG SPECTRIX D50 DDR4-3200讀寫拷分別為41,431、39,277、39,052 (MB/s)。

AIDA64 Cache & Memory Benchmark測試。


透過3DMARK測試,ROG Strix B660-A Gaming Wifi D4與RTX 3060這對最佳親民組合,雖說不到無懈可擊的地步,但表現仍就可圈可點,受益於B660主機板那PCIe 5.0 x16通道的助力,在驗證DX11效能的Fire Strike中,RTX 3060獲得有著18,997點左右的不俗評價,即便是針對DX12環境的Time Spy測試,也有9,000點的分數。

3DMARK測試。


電競部品當然要測個遊戲啦,這裡選用了《刺客教條:維京紀元》、《極地戰嚎6》,以60 FPS為基準點的話,可以發現兩款遊戲的表現都相當不錯,但前面也說了,這不是無懈可擊的,畢竟4K解析度方面,RTX 3060還是有點吃力,但小編採用的是親民組合,若是荷包更大點的玩家們,相信配合RTX 3080會有更佳迷人的表現。

《刺客教條:維京紀元》測試。

《極地戰嚎6》測試。


而在Adobe Photoshop、Premiere Pro這兩款創作者軟體的測試之下,對照小編所測試的ROG Strix B660-F Gaming Wifi + Intel Core i5-12400組合,分數看下來有些落差,但這也無可厚非,兩者吃記憶體吃得頗重,DDR5擁有更漂亮的起步頻率,相比之下當然是DDR4就略顯吃虧了。

Adobe Photoshop & Premiere Pro測試。


結語
即便ROG Strix B660系列大部分採用DDR5配置,僅有這款ROG Strix B660-A Gaming Wifi D4採用DDR4記憶體,但在目前DDR4仍是熱門選項,搭配更加平價的Core i5-12400、Core i5-12600,三者相乘,玩家們在荷包上的空間就更有餘裕,也就意味著其他零組件的搭配自由度更加廣闊,在DDR5還不算全面普及的階段,若是在過年領年終、紅包時,想升級或組新機,我想ROG Strix B660-A Gaming Wifi D4會是一個很不錯的選擇。
