GIGABYTE GeForce GTX 1060 Xtreme Gaming 6G實測開箱,玩家級電競顯示卡中的極致精品!

文.圖/陳兆宏 2017-01-12 15:58:58
技嘉Xtreme Gaming系列的「GIGABYTE GeForce GTX 1060 Xtreme Gaming 6G顯示卡」上市!


這次我們就要帶大家來看看台灣品牌顯示卡專家,技嘉Xtreme Gaming系列的「GIGABYTE GeForce GTX 1060 Xtreme Gaming 6G顯示卡」玩家級自製顯示卡,透過開箱、拆解與測試數據,來發掘此顯示卡的強大戰鬥力。

「技嘉GIGABYTE GeForce GTX 1060 Xtreme Gaming 6G顯示卡」重裝上陣!

技嘉在顯示卡市場中,規劃了G1 Gaming系列與Xtreme Gaming系列,前者主打一般玩家市場,以及XTREME GAMING系列,主打極限玩家市場。這次我們所要介紹的,就是技嘉的GeForce GTX 1060 Xtreme Gaming產品。趕快來看看這款極致玩家等級顯示卡的特色吧!

技嘉GeForce GTX 1060 Xtreme Gaming彩盒,以及包裝內容,含顯示卡、L夾、說明書、保固卡、護腕


顯示卡彩盒正面照,標示這款產品的主要型號與特色


顯示卡彩盒背面照,標示這款產品的詳細功能與規格


顯示卡的型號為:GV-N1060XTREME-6GD


GV-N1060XTREME-6GD顯示卡本尊現身


技嘉顯示卡的先進優異技術

技嘉的Xtreme Gaming系列顯示卡中,最令人矚目的就是它倒入了自家專利的WINDFORCE風之力均流雙風扇酷冷系統散熱系統。

採用風之力雙風扇散熱系統,配置10公分超大雙風扇,採正逆轉氣流導向設計,大大提升散熱效率


兩組風扇以正反向轉動,可減少風流互相干涉,提升整體散熱效率


獨特刀刃扇葉設計,可在相同風扇轉速下,有效提升23%的進風量


導流式鰭片造型,搭配高低的設計,讓散熱面積最佳化且可減少風切聲,提升至少4%以上的散熱能力


引進複合式熱導管

這一款顯示卡的話,搭配著複合式熱導管,其結合了「傳統溝槽式」和「銅粉燒結式」兩種熱導管結構,提供強大散熱能力。

複合式熱導管結合「傳統溝槽式」和「銅粉燒結式」兩種熱導管結構,透過雙重傳導媒介,可有效增加29%解熱能力


全彩LED燈效自由控制

不少玩家,都會想要,1680萬色真實多彩燈光效果,這張顯示卡提供完整的RGB燈效。

當沒在玩遊戲時,顯示卡負載低、溫度降溫時,風扇就會進入停轉狀態,此時FAN STOP燈也會亮起,提供零噪音的使用環境


顯示卡的XTREME GAMING、FAN STOP指示燈、散熱風扇上的X標誌,都有1680萬色真實多彩燈效,並可透過技嘉Xtreme Gaming Engine工具軟體來自由調整


顯示卡提供PCIE電源供電指示燈,未接上時,燈號會亮起,接上後且供電穩定時,指示燈就會熄滅。若當偵測電源供給異常,便會以閃爍提示,預防進一步的損害。


軟體工具操作容易

在軟體方面,技嘉的顯示卡控制工具:Xtreme Gaming Engine,使用上相當簡單,可以輕鬆入手。

Xtreme Gaming Engine會偵測系統所安裝到所有技嘉顯示卡,點選顯示卡即可進入個別設定畫面


Xtreme Gaming Engine設定工具的主要畫面


進階超頻畫面,可直接選擇超頻模式(OC Mode),或者手動超頻


風扇控制畫面,可選擇3種模式,或透過進階設定來設定各種手動模式


LED燈效控制畫面,可選擇風格、速度、亮度與顏色。在多卡選擇也能同步或個別調整


提供Xtreme VR Link

這張顯示卡,提供Xtreme VR Link,讓玩家可以輕鬆玩VR。

顯示卡內部多了2組HDMI埠,可以方便使用者連接VR設備,不需要一堆轉接頭


GIGABYTE Xtreme Gaming顯示卡GeForce 10系列特色

GIGABYTE XTREME GAMING顯示卡電路板加入了PCB鍍膜製程,這是一種航太等級PCB保護膜

5年保固免費升級!
技嘉也提出:「 技嘉顯示卡免費升級五年保固!」擔心保固問題的,售後服務沒煩惱!



實品開箱

技嘉GeForce GTX 1060 Xtreme Gaming 6G,是針對電競與極限遊戲玩家所打造,Xtreme Gaming系列採用風之力雙風扇散熱系統,為極限玩家級的超頻版本顯示卡。提供基本的超頻性能,具備一般的Gaming Mode,繪圖核心預設時脈:1620MHz,Boost超頻時脈:1847MHz,超頻的OC Mode,繪圖核心預設時脈:1645MHz (提升25MHz),Boost超頻時脈:1873MHz (提升26MHz),至於記憶體時脈,一般模式是8164MHz,超頻模式為8316MHz (提升152MHz)。

搭配Xtreme Gaming Engine工具軟體,可讓玩家可以輕鬆上手,監控顯示卡的所有狀態,以及進行各種調校與優化。並可一鍵盤進行超頻與遊戲模式的切換,以滿足極限玩家追求極致效能和恣意超頻的期望。

顯示卡的正面


顯示卡的背面,有黑色造型的金屬強化背板


輸出介面端子,共有DVI-D x1、DP x3、HDMI x1。在一般使用狀態下,DVI-D接頭是可以運作的,若採用VR模式的話,則DVI-D會暫時失效。因此DVI-D特別以橘色保護蓋標示出來。


顯示卡的內部尾端,額外附有2組HDMI埠,可連接至VR設備,減少使用轉接頭。並以橘色保護蓋標示出來。


顯示卡的頂部,RGB LED燈效顯示有XTREME GAMING與FAN STOP這兩個區域。右上方具有8pin PCIE電源插頭


接下來看看散熱系統之下、顯示卡內部的樣子吧!拆下螺絲,就能輕鬆把散熱器卸下。這邊可以清楚看到散熱器,為銅底鋁鰭片架構,3根熱導管與2個風扇設計,並可分為3個散熱模組,也使用了熱導管直連的HDT(Heat Pipe Direct Touch)技術,可清楚看到熱導管嵌入在散熱器表面,散熱器上面共有4組4-Pin連接線


顯示卡電路板裸板本體


採用SAMSUNG K4G80325FB-HC25的GDDR5 SDRAM顯示記憶體顆粒


繪圖晶片,中間有NVIDIA品牌與TAIWAN製造地字樣,GeForce GTX 1060的繪圖晶片編號為GP106-400-A1


顯示卡電路板的右上方,有一顆盛群半導體(Holtek)的HT32F52241的32位元ARM Cortex-M0+微控制器,主要做為顯示卡的風扇運轉、溫度監控,燈效控制等用途


顯示卡電路板背面,附上強化背板,並有散熱墊片以輔助散熱


效能測試

效能測試方面,PCDIY! online選用Intel X99平台,並以Intel Core i7-5960X處理器(預設模式,TurboBoost開啟)為主,搭配最新X99主機板,DDR4-2133 4GB x4=16GB記憶體,與Crucial M550 1TB SSD固態硬碟,並選用Thermaltake Toughpower XT PLATINUM 1275W電源供應器。作業系統,安裝Windows 10 x64專業版中文版,驅動程式則是最新的GEFORCE GAME READY DRIVER正式版372.70 (WHQL版本)。

至於GIGABYTE GeForce GTX 1060 Xtreme Gaming 6G顯示卡的時脈,則採用預設模式,並沒有進行額外的超頻動作。根據技嘉的官方資料,這張顯示卡,提供基本的超頻性能,具備一般的Gaming Mode,繪圖核心預設時脈:1620MHz,Boost超頻時脈:1847MHz,超頻的OC Mode,繪圖核心預設時脈:1645MHz,Boost超頻時脈:1873MHz。分別提升了25~26MHz。

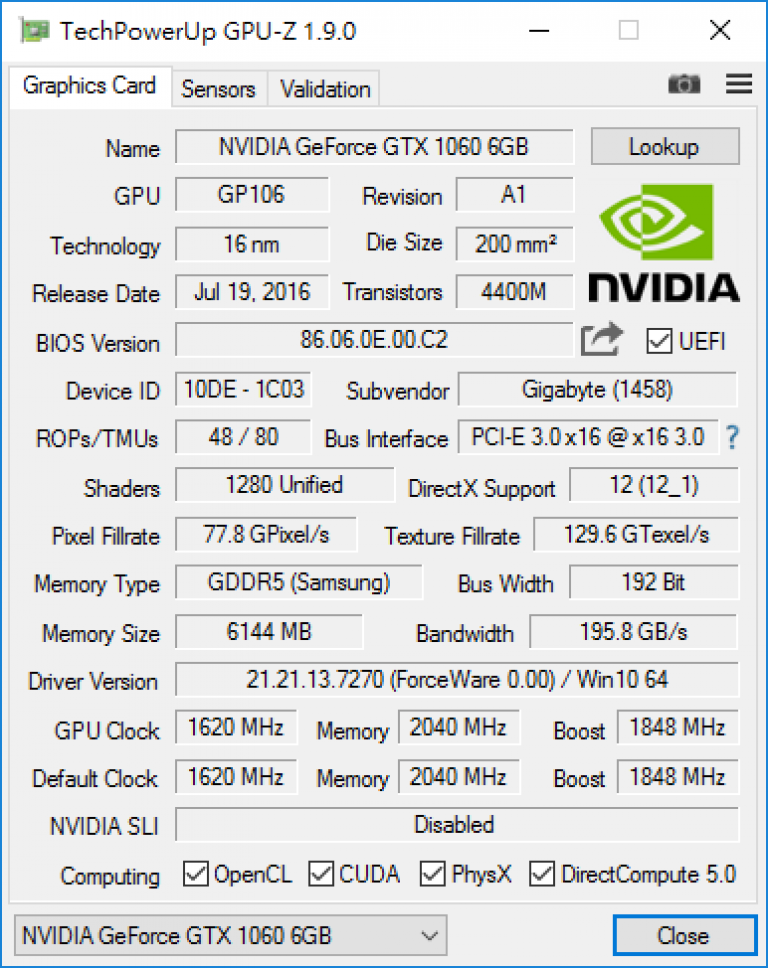

GPU-Z的偵測結果


為了瞭解GTX 1060 6GB顯示卡的效能,PCDIY! online這邊,除了使用最新版本的3DMARK軟體、SteamVR之外,也使用六套遊戲:GTA V(俠盜獵車手5)、Tom Clancy’s The Division(全境封鎖)、Tom Clancy’s Rainbox Six(虹彩六號)、Rise of The Tomb Raider (古墓奇兵:崛起)、HITMAN (刺客任務6)、Ashes of the Singularity (奇點灰燼)、進行測試,其中刺客任務6、奇點灰燼可支援DX12模式,因此這兩款遊戲主要是以測試DX12的效能為主。

StreamVR效能測試結果,顯示為推薦配備,平均保真度:8.8 (非常高),已測試張數:9681


3DMARK的Time Spy測試結果


3DMARK的Fire Strike測試結果


3DMARK的Fire Strike Extreme測試結果


3DMARK的Fire Strike Ultra測試結果


3DMARK的Sky Diver測試結果


3DMARK的Cloud Gate測試結果


3DMARK的Ice Storm測試結果


遊戲效能測試
遊戲實測方面,各遊戲在Full HD、2K (1440p)、4K (2160p)解析度下,GTA V遊戲的五個場景的成績都有在平均115/86/43 FPS以上,全境封鎖遊戲的平均FPS也有93.8/63.1/33.6的水準,古墓奇兵也打破130/92/47 FPS以上的水準,刺客任務遊戲在DX12模式下也有69.53/52.34/30.09 FPS的成績。

全境封鎖(DX11),Full HD解析度測試數據


全境封鎖(DX11),2560x1440解析度測試數據

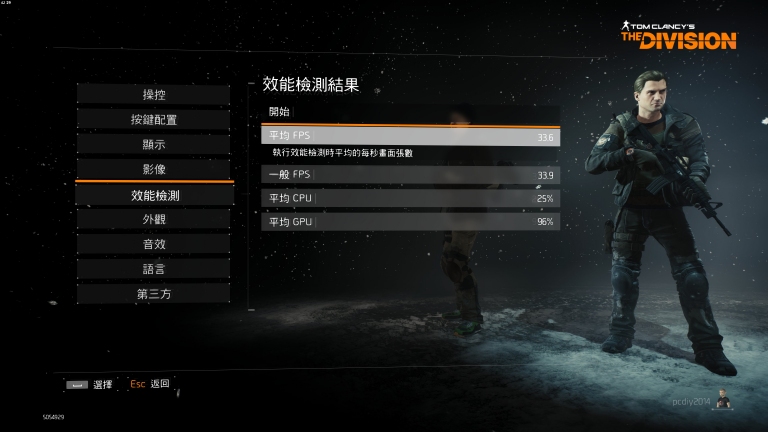

全境封鎖(DX11),3840x2160解析度測試數據



虹彩六號(DX11),Full HD解析度測試數據


虹彩六號(DX11),2560x1440解析度測試數據


虹彩六號(DX11),3840x2160解析度測試數據



古墓奇兵:崛起(DX11模式),Full HD解析度測試數據


古墓奇兵:崛起(DX11模式),2560x1440解析度測試數據


古墓奇兵:崛起(DX11模式),3840x2160解析度測試數據



奇點灰燼(DX12模式),Full HD解析度測試數據


奇點灰燼(DX12模式),2560x1440解析度測試數據


奇點灰燼(DX12模式),3840x2160解析度測試數據



詳細的數據比較,PCDIY!已整理為下面的表格!

顯示效能表現

3DMARK測試結果總整理


DX11遊戲效能表現

DX11遊戲效能測試結果總整理


DX12遊戲效能表現

DX12遊戲效能測試結果總整理



溫度與耗電測試表現

在耗電部份,待機時GPU溫度41度,整機平台耗電約82~85W。以FurMark燒機15分鐘後,平台耗電上升到227~230W左右,GPU溫度上升到63度。而以重量級遊戲來測試最大耗電量,大約只耗費243W,因此可看到,此顯示卡的散熱表現與功耗上可說是極為優異。

至於在溫度與耗電方面:用FurMark 燒機, 溫度約41~63度 ; 耗電的話,平常待機82~85W; 最大243W; FurMark燒機時227~230W


整體效能表現優異!

從這張GIGABYTE GeForce GTX 1060 Xtreme Gaming 6G顯示卡的效能表現,可以得知GeForce GTX 1060有著相當強悍的性能,不管在一般測試軟體,或者遊戲性能表現上面,效能表現優異。整體來說,直接超越前一世代高階主力GeForce GTX 960,又可以玩VR,算是新一代中高階主力顯示卡代表作。

GIGABYTE GeForce GTX 1060 Xtreme Gaming 6G顯示卡,不僅做工細心,散熱設計上非常講究,搭配雙正逆轉氣流導向風扇,使用了加強版散熱器,並引進RGB燈效,實測效能表現優異。PCDIY!在此特別推薦!


市場行情

台北光華商場這邊,一如預期,GeForce GTX 1060 6G顯示卡早在7月19日上市,技嘉GeForce GTX 1060 Xtreme Gaming 6G顯示卡,也在店家架上,型號為N1060XTREME-6GD,報價為:10,990元。

GIGABYTE GeForce GTX 1060 Xtreme Gaming 6G顯示卡,台北光華商場行情,原價屋報價:10,990元


玩家級電競顯示卡中的極致精品!

透過本次的技嘉GeForce GTX 1060 Xtreme Gaming 6G顯示卡開箱與實測,可以發現技嘉的用心,不僅在顯示卡本尊使用超耐久用料之外,也導入了許多新的技術,從硬體到軟體,從外表到內在,到最後的效能表現,整體表現相當優異。再加上技嘉顯示卡免費升級五年保固,玩家想要的該有的都有,一應俱全。可說是針對專業與極限遊戲玩家所打造,內外兼具的玩家級自製顯示卡。

無疑的,是玩家級電競顯示卡中的極致精品!適合需要高C/P值、極安靜、可超頻、繪圖效能優異的玩家來選購。


廠商資訊

廠商名稱:GIGABYTE - 技嘉科技股份有限公司
廠商電話:0800-079-800
廠商網址: www.gigabyte.tw
