SSD安裝有學問,2.5吋轉3.5吋硬碟轉接架的選擇!

文.圖/陳建宏 2017-02-13 17:58:58
要安裝2.5吋SSD的時候,會發現不是每一款桌機機殼,都有2.5吋HDD擴充槽,這時候,就需要一組2.5吋轉3.5吋轉接架,安裝的時候還會發現,有些還會出現孔位不合的狀況!


現在幫人裝電腦當好人,從量身打造的建議、採購、組裝、測試和軟體的安裝,到事後的升級和維護,從原本兩光的半套式單純裝機,到免費到府的全套式專人專件服務,如果沒有一些豐富的經驗,碰到新的狀況不知該怎麼處理最省力,還真的不行。各位PCDIY!的讀者有碰到過2.5吋SSD和機殼不合的情況嗎?現在市面上隨SSD附的2.5吋轉3.5吋轉接架已經可以搞定大部份的情況,但遇到要用扣具或模組化插入安裝設計的機殼,可能就會出現問題,仔細比對一下,才發現原來細節藏在轉接架側邊的螺絲孔位上。

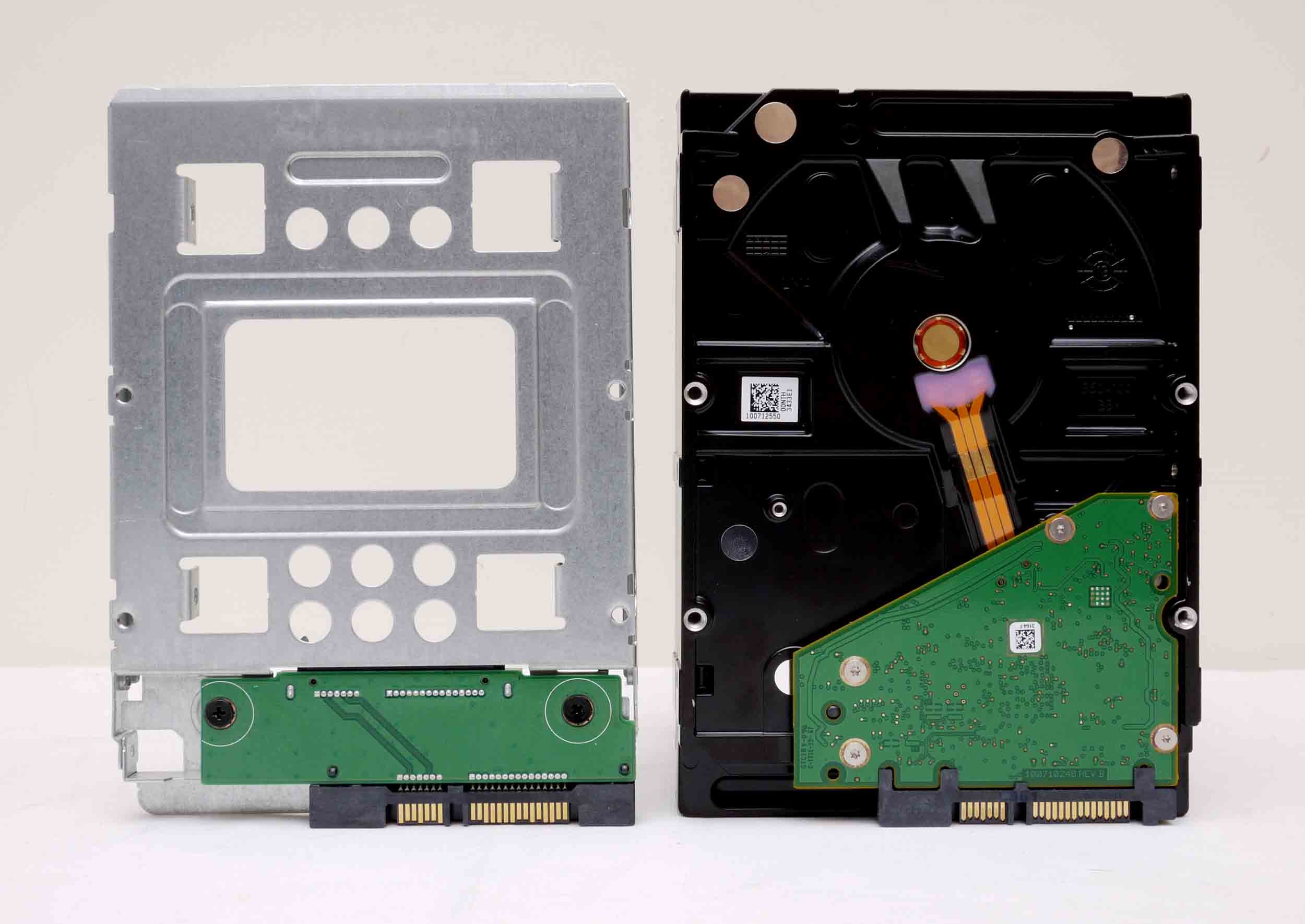

要找到與3.5吋HDD,孔位100%相同的2.5吋轉3.5吋轉接架,目前只有找到這款原先是代工廠做給HP伺服器用的2.5吋轉3.5吋轉接架,支援到SATA 6Gb/s與SAS 12Gb/s介面,皆可轉為SATA接頭!


若使用ASRock X99 Extreme 11,要安裝SAS 12Gb/s介面2.5吋SSD,就能使用這款原先是代工廠做給HP伺服器用的2.5吋轉3.5吋轉接架,同時支援SATA 6Gb/s與SAS 12Gb/s介面轉接


2.5吋SSD成為主流硬碟

你已經在用2.5吋SSD了嗎?過去2.5吋HDD在DIY桌機市場中,是較不被受關注的零組件,因為一般2.5吋HDD容量小,價格相對也不便宜,大概只有想組裝迷你的電腦主機或Mini-ITX主機板會想採用,但目前2.5吋SSD已經逐漸成為組裝標準,原因很簡單,就是相較於一般傳統硬碟,2.5吋SSD在效能、功耗、防震能力和重量上有強大的優勢,但剛開始推出的時候,因為容量還不夠大,32GB或64GB裝個作業系統和必備的文書和應用軟體就剩沒多少空間了,加上價格也太貴,C/P值太低,只有口袋夠深的玩家才玩得起。

但隨著容量的提升和價格下降,產品選擇也超多的情況下,開始有愈來愈多人想選購2.5吋SSD,雖然每GB成本還是比一般傳統硬碟高,但還是有不少玩家,包含一般使用者,仍著眼於它優秀的效能表現,紛紛擁抱2.5吋SSD。而市場主流的SSD,都是標準的2.5吋大小,也因此很多新推出的機殼,都會加入2.5吋HDD擴充槽的設計,方便使用者安裝2.5吋的SSD。

打算用效能更好的SSD嗎?選購時別忘了考量2.5吋SSD的安裝問題哦!






不是每一款機殼都能支援2.5吋HDD

隨著SSD被愈來愈多使用者所採用的趨勢,現在多數新推出的機殼也導入2.5吋HDD擴充槽的安裝設計。因為2.5吋SSD體積較為輕薄短小,不需佔用太多空間,所以有些機殼乾脆在結構上直接多打幾個鎖孔,用螺絲來安裝固定,但比較好一點的設計,會考量使用模組化插拔或隨附扣具方式,免螺絲就能安裝。

不過因為機殼可以算是耐久材,只要不是拿來當做攻擊的武器,正常使用下,幾乎不會壞,所以應該有不少使用者一款機殼可以用五、六年以上,甚至更久,重來沒換過,但過去的機殼多半沒有考量到2.5吋HDD的安裝,只會有標準的5.25吋和3.5吋擴充槽的空間,如果你已做好功課,調查多款2.5吋SSD的效能、保固和價格,決定那個品牌和產品才是你心目中最佳的選擇,經過多家店比價,總算開心地買回家準備好好享受換上2.5吋SSD所帶來的極速效能時,才發現自己的舊機殼只能裝3.5吋HDD,那豈不是自己潑自己冷水,感覺肯定不好玩。

像這種情況,解決機殼2.5吋HDD的安裝,要嘛不是在買2.5吋SSD前,先確認隨附配件是否有包含2.5吋轉3.5吋硬碟轉接架,不然就是得全部砍掉重練,花錢再買一咖新的機殼,如果剛好2.5吋SSD什麼配件也沒有,又不想換機殼或裸機使用,那就只能考慮花點小錢選購2.5吋轉3.5吋硬碟轉接架來安裝SSD。

SAS 12Gb/s介面SSD,透過這款這款2.5吋轉3.5吋硬碟轉接架,來把2.5吋轉成3.5吋,並且可透過標準SATA連接線來安裝


盒裝SSD的轉接架配件

為了讓消費者更容易使用2.5吋SSD,有些產品會隨附一些軟硬體配件來提升安裝、系統移轉和維護的便利性。現在不少品牌的盒裝SSD隨附的產品基本上會有2.5吋轉3.5吋硬碟轉接架和螺絲,如:ADATA、Kingston、OCZ、PLEXTOR和Transcend等;而有些比較貼心的廠商,Intel的SSD甚至會多加SATA傳輸線、大4PIN轉SATA電源線、便於安裝至一般筆記型電腦的7mm轉9.5mm的增高架、應用軟體(如Acronis True Image HD備份軟體或SSD維護和韌體升級軟體)等不同的配件,這些東西雖不起眼,但對於安裝和使用上還是有一定程度的幫助,當然是不是各品牌的高低階產品的配件都相同,玩家選購前可再次確認一下。

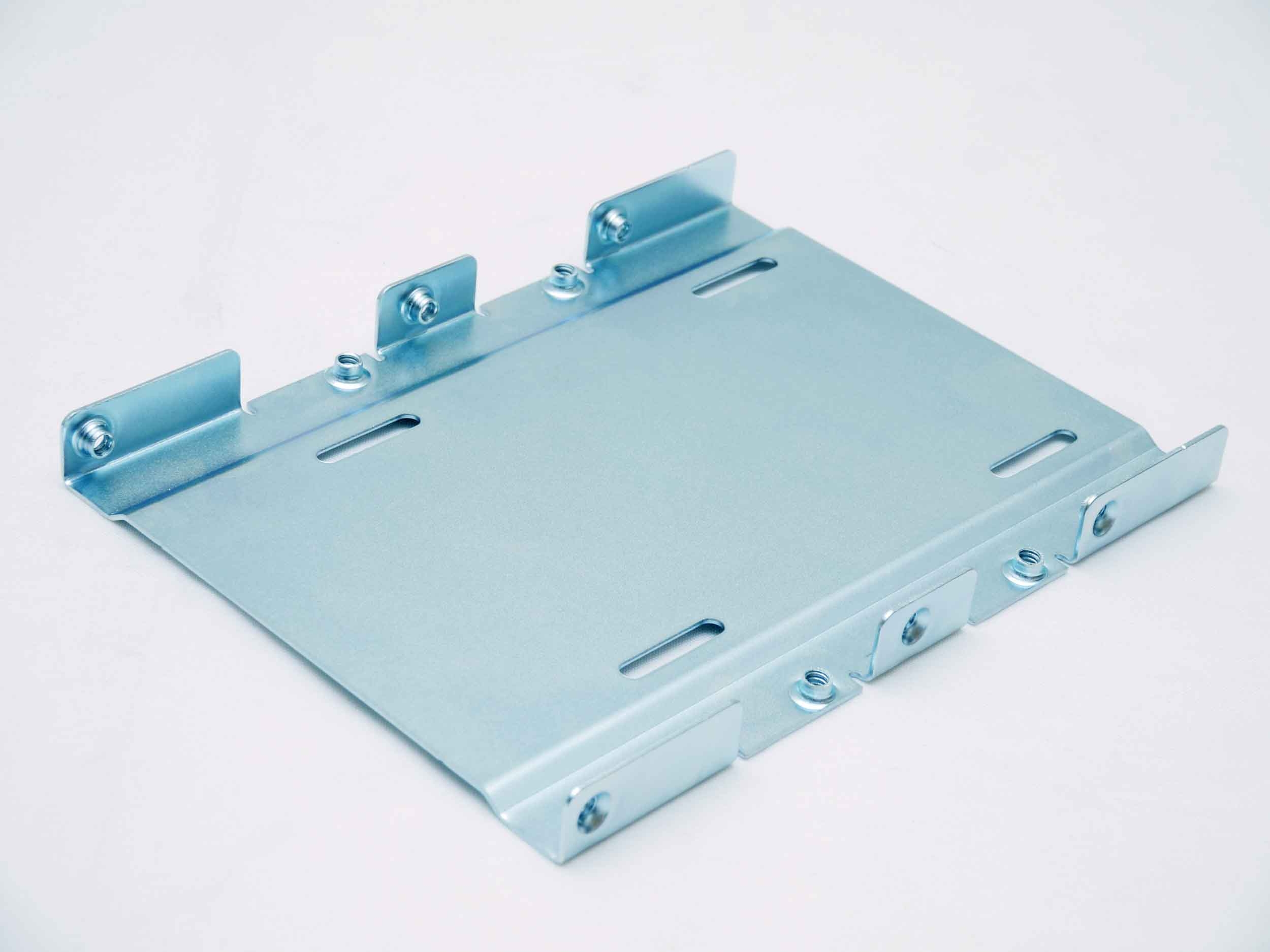

目前大多數品牌SSD,都會附這款2.5吋轉3.5吋硬碟轉接架,方便機殼沒有2.5吋裝置安裝設計的用戶使用。圖為Kingston、OCZ和Plextor隨附的轉接架


常出現孔位不合狀況

針對盒裝SSD所附的硬碟轉接架部份,可能是硬碟轉接架的機構太簡單,就是一片金屬片兩邊摺一下,再沖出幾個鎖孔,所以一般SSD所附的轉接架感覺都是同一間工廠出來的,不噴上品牌,完全不知是那間,尺寸大小完全一樣,約莫是10 x 10 x 1.1公分,這類轉接架都是利用2.5吋SSD下面的四個螺絲孔來固定,再用轉接架側邊的螺絲孔安裝至機殼3.5吋的空間中,這種簡單的設計足以解決大部分機殼安裝2.5吋SSD的問題。





安裝要注意

若是機殼3.5吋儲存裝置是採用扣具方式安裝,如此設計的轉接架可能就會出現問題,因為機殼3.5吋裝置的扣具多半必需要鎖定側邊的螺絲孔,玩家稍微看一下,會發現3.5吋硬碟兩邊前、中、後各有1個螺絲孔,這3個孔的位置是標準的,所有3.5吋硬碟都一樣,而一般SSD所附的轉接架的側邊螺絲孔雖然也是3孔,但轉接架尺寸較小,都比3.5吋硬碟還短,只有最後面兩個螺絲孔的位置是一樣的,3.5吋裝置的扣具就沒法固定安裝。

在眾多SSD隨附的轉接架中,只有Intel最專業,它的2.5吋轉3.5吋硬碟轉接架尺寸較大,重點是它不僅側邊3個螺絲孔位置和標準的3.5吋硬碟一樣,而且底部也有四個標準的螺絲孔位,2.5吋SSD鎖上後,安裝至機殼的方式就能和一般3.5吋硬碟一模一樣。

Intel SSD所附的2.5吋轉3.5吋硬碟轉接架,螺絲孔位完全比照標準3.5吋硬碟機


兩邊和底部有完全比照3.5吋硬碟螺絲孔位設計的2.5吋轉3.5吋硬碟轉接架安裝會更方便


不是每一款2.5吋轉3.5吋硬碟轉接架,孔位都與3.5吋硬碟機相同!


2.5吋轉3.5吋硬碟轉接架不能亂買!

如果您的情況是需要和3.5吋硬碟標準孔位一樣的轉接架來安裝2.5吋SSD的話,又不是選購Intel的產品,在實體賣場或網網路上選購就需要稍加留意,以免買錯。

這款2.5吋轉3.5吋硬碟轉接架,算是便宜又好用!


還有能支援SATA 6Gb/s與SAS 12Gb/s介面的2.5吋轉3.5吋硬碟轉接架

經過調查,目前Yahoo!奇摩拍賣、露天拍賣上有一款標榜是富士康幫HP代工的2.5吋轉3.5吋硬碟轉接架,這款產品沒有名稱,可能是賣家有特別管道取得,或者是由代工廠流出。

它的特色除了兩邊和底部有標準的3.5吋硬碟的螺絲孔位設計,機殼3.5吋裝置的安裝相容性更高,強調IBM、HP、Dell、Tyan和Supermicro等大廠所設計的伺服器都能適用外,更值得留意是還有PCB板配置,支援熱抽拔,介面不只相容SATA 1.5Gb/s、3Gb/s、6Gb/s規格,並且還相容SAS 1.5Gb/s、3Gb/s、6Gb/s與12Gb/s的硬碟機安裝,支援到SATA 6Gb/s與SAS 12Gb/s介面,皆可轉為SATA接頭!

目前Yahoo!奇摩拍賣、露天拍賣上有一款標榜是富士康幫HP代工的2.5吋轉3.5吋硬碟轉接架


這款2.5吋轉3.5吋硬碟轉接架,報價175~200元,支援到SATA 6Gb/s與SAS 12Gb/s介面,皆可轉為SATA接頭!


其他選擇

當然除了像拍賣網站所賣的散裝版本外,標準孔位的2.5吋轉3.5吋轉接架還是有其它的選擇,例如在儲存設備頗為知名的ICY DOCK(中銨)就有完整的產品線選擇,2.5吋轉3.5吋轉接設備中,型號MB082SP轉接架為標準3.5吋螺絲孔位設計,強調能免工具安裝,還可一次裝兩個9.5mm高的SSD,市售價為299元。

另一款型號MB982IP-1S-1為轉接盒,使用金屬材質,也為標準3.5吋螺絲孔位設計,機構上加入防震功能,同時適用SATA和SAS 6Gb/s介面,市售價較貴,為1,050元,這兩款中銨的產品都有三年保固,有需要的朋友不妨參考看看。

中銨ICY DOCK MB082SP硬碟抽取盒,為標準3.5吋螺絲孔位設計,強調能免工具安裝,還可一次裝兩個9.5mm高的SSD,市售價為299元


中銨ICY DOCK MB982IP-1S-1硬碟抽取盒,使用金屬材質,為標準3.5吋螺絲孔位設計,有防震機構,同時適用SATA和SAS 6Gb/s介面,市售價為1,050元






2.5吋SSD安裝也是有眉眉角角

一般2.5吋SSD或傳統2.5吋HDD的安裝,隨附的轉接架能滿足多數的需求,雖然電腦硬體DIY組裝的順序和大原則都差不多,但是各種零組件的交叉組合其實也不少,想要能解決各種硬體的搭配,又要有一定的組裝和整線的品質,還是有很多眉眉角角的注意事項,如果沒有較多的實際組裝經驗,沒遇過各種DIY的問題,你可能不會覺得有標準3.5吋螺絲孔位的轉接架有什麼幫助,但這某些情況下,如此的設計卻是頗為實用,也許下次您本身或朋友遇到2.5吋SSD不能安裝至機殼3.5吋擴充槽的問題,可以考慮使用有標準3.5吋螺絲孔位的2.5吋轉3.5吋硬碟轉接架來解決。
