安耐美新一代硬碟抽取盒報到, ENERMAX EMK5201U3、EMK3203、EMK3105速寫開箱

文.圖/ㄚKen 2014-09-25 00:00:00

硬碟抽取盒的話,市場上有很多選擇。依照各種不同需求,不少廠商推出了SSD、HDD與RAID方案。這次,我們則來看看機殼、散熱器與電源供應器大廠,保銳科技的安耐美的ENERMAX新一代硬碟抽取盒!

硬碟抽取盒持續創新!

個人不是謎片供應商,但卻當過一陣子下載魔人,加上誤入攝影歧途,家裡大大小小硬碟其實也有五、六顆有吧。好吧,現在不單單是硬碟的容量,數量也是決定阿宅力量重要的指標了。

大概是10年前了吧,記得SATA剛取代IDE後,硬碟抽取盒也開始有SATA介面,因為熱插拔的特性,個人一直覺得SATA硬碟抽取盒是很實用的擴充配備,除了利用空間擴充外,若您有多顆硬碟需要管理,例如攝影工作者,隨著接的案子愈來愈多、raw檔加上JPEG檔也愈來愈多,有些攝影師為了備份,3.5吋硬碟是一直陸續在購買,硬碟愈來愈多的情況下,當然不可能每顆都裝在機殼中,有些檔案只需要保存,不用隨時存取,以備客戶或自己要用時再接上來使用就好。

這時候,可以熱插拔的SATA硬碟抽取盒就是頗為實用的應用配備。保銳針對這樣的使用群族,近期新推出各種硬碟抽取盒,除了有常見的5.25吋和3.5吋外,還有擴充卡式的抽取盒,只要您的機殼還有一點空間,統統可以拿來擴充3.5吋或2.5吋硬碟。


ENERMAX EMK5201U3,三合一5.25吋硬碟抽取盒


現在光碟機作用已經愈來愈小了,有些人甚至沒有安裝光碟機,對於2.5吋SSD的安裝反較多;或者如果您的機殼較小,擴充空間有限,還是機殼較舊,前置USB埠還是2.0版本,有這些狀況的使用者,ENERMAX EMK5201U3硬碟抽取盒就挺適合您應用擴充。EMK5201U3是一款多功能的5.25吋硬碟抽取盒,可在機殼5.25吋的安裝空間中,擴充1個3.5吋硬碟、1個2.5吋硬碟和2個USB 3.0埠功能。

產品內部結構為不鏽鋼,前面為塑膠面板,2.5吋和3.5吋硬碟拉門把手旁有三角形安全鎖孔,可使用隨附的鑰匙鎖住把手,防止硬碟不小心拔除或輕易被偷走;最左邊的電源開關是不錯的設計,不會硬碟一裝上,或還沒有固定好就通電運作,可讓使用者自行開啟或關閉,電源開關上下分別有電源和運作狀態LED指示燈;兩個USB 3.0埠配置在右上角,內部USB延線長度充足,約60公分的長度在機殼內部安裝不會有什麼問題。

可安裝2.5吋和3.5吋硬碟各一個,同時還多了兩個USB 3.0埠


硬碟介面相容SATA或SAS,不過只有在3.5吋硬碟的部分,2.5吋的只能安裝標準SATA介面硬碟機;由於使用抽取盒可能會經常抽拔,產品亦使用專利NSS(Non-scratch SATA)技術,降低SATA接頭損耗,規格上可達到5萬次的使用壽命;為了防止SATA資料傳輸線鬆脫,3.5吋硬碟的SATA介面有安全卡扣設計,能讓SATA資料傳輸線安裝後更為固定;此外,硬碟抽取盒兩邊有防震機構,可增加硬碟運作的穩定性。

只有3.5吋硬碟介面相容SATA或SAS,2.5吋的只能安裝標準SATA介面硬碟機


3.5吋硬碟的SATA介面有安全卡扣設計,能讓SATA資料傳輸線安裝後更為固定


實際使用方面,抽取盒插入機殼5.25吋儲存空間後,兩邊鎖上隨附的四顆螺絲即可固定,抽取盒後面的SATA供電介面已使用一個PCB板轉接,整合為只需要一條SATA電源接頭連接2.5吋硬碟介面即可,若您的SATA電源接頭用完,也可使用隨附的大四轉SATA電源線轉接。硬碟以抽取盒內部的推捍推動退出,抽拔都還蠻順暢,唯一不同的是,2.5吋硬碟在兩根支架推動機構中還加入彈簧,打開門把會有比較大一點的退出力道,使用上可以稍加注意。

效能方面,在Z97平台下,3.5吋使Seagate Enterprise Capacity 3.5 HDD v4 6TB硬碟,2.5吋使用Plextor M6S SSD 128GB測試,USB 3.0一樣拿Plextor M6S SSD,使用Seagate無線行動硬碟中的SATA轉USB 3.0介面來轉接。比較直接使用主機板上的介面和透過EMK5201U3介面下,3.5吋硬碟機、2.5吋SSD和USB 3.0介面的效能都差不多,並無明顯的落差。

SATA供電介面已使用一個PCB板轉接,整合為只需要一條SATA電源接頭連接2.5吋硬碟介面即可


3.5吋硬碟測試:Seagate Enterprise Capacity 3.5 HDD v4 6TB硬碟在主機板(左圖)和EMK5201U3抽取盒(右圖)下的效能表現一致

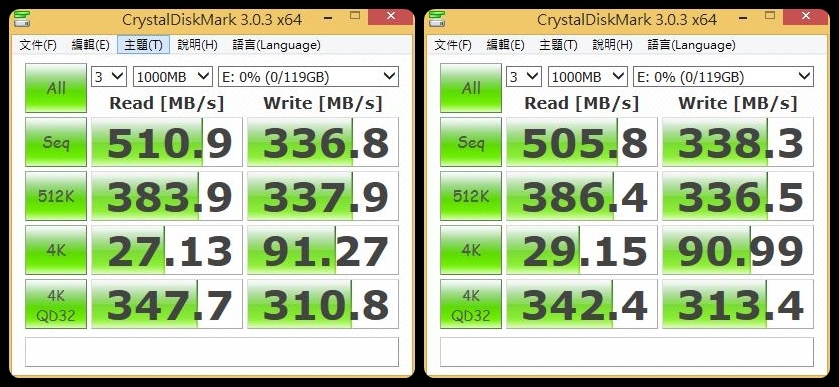

2.5吋SSD測試:Plextor M6S SSD 128GB在主機板(左圖)和EMK5201U3抽取盒(右圖)下的效能表現一致


USB 3.0介面測試:Plextor M6S SSD 128GB在主機板(左圖)和EMK5201U3抽取盒(右圖)下的效能表現一致


ENERMAX EMK3203,3.5吋RAID硬碟抽取盒!


軟碟機走入歷史很久了,外置3.5吋的空間多半是拿來擴充讀取卡機或者沒有使用,若您的機殼外置3.5吋閒置沒有,想擴充2.5吋硬碟機或SSD的話,不妨可以參考一下ENERMAX EMK3203。EMK3203是一款3.5吋的硬碟抽取盒,可在機殼3.5吋的儲存空間安裝兩顆2.5吋硬碟,上蓋設計和3.5吋硬碟的造型一樣,猛一看,可能會以為是WD紅標硬碟機。


產品使用鋁合金上蓋和塑膠外殼,機構設計簡單,前面拉門只有卡榫固定,並沒有特別加上安全鎖孔,同時也沒有電源開關,內部則一樣為推捍式硬碟退出機構,兩個2.5吋硬碟介面都時相容SATA和SAS,介面使用專利NSS(Non-scratch SATA)技術,降低硬碟SATA接頭多次插拔的損耗,規格上可達到5萬次的使用壽命;此外為了增加散熱性,底部則有設計散熱孔設計。

可安裝兩個2.5吋SATA和SAS硬碟或SSD


底部有散熱孔


LED指示燈配置在機身後面有點奇怪,因為裝入機殼後,使用者不太可能從機殼內部看LED燈,如此設計在開放式平台才看得到。產品最特別地方是內建JMicron晶片,提供RAID功能,包含有RAID 0/1/JBOD,若沒有RAID需求,亦可當作一般硬碟使用。使用上,抽取盒插入機殼3.5吋儲存空間後,兩邊鎖上隨附的四顆螺絲即可固定;SATA訊號線建議使用隨附的線材,因為EMK3203的SATA訊號線插座較為靠近,若使用接頭上有鐵片的SATA訊號線則會無法插入。硬碟組態需要使抽取盒後面的開關來設定,同時請至安耐美EMK3203產品網頁下載JMicron RAID軟體一起服用。

LED指示燈和硬碟組態開關配置在機身後面


在安耐美EMK3203產品網頁下載JMicron RAID軟體可使用更多的RAID設定


效能測試方面,一般硬碟機使用兩顆WD Red 1TB(WD10JFCX/2.5吋),SSD部分,由於手邊沒有兩款一樣的SSD,因此拿128GB Plextor M6S和256GB Plextor M6 PRO混搭硬幹。從測試結果來看,SSD在EMK3203下的效能不盡理想,對比單顆Plextor M6S直接接主機板SATA 6Gbps介面,EMK3203無論是單顆、RAID 0或RAID 1模式,效能都有所損耗,而且RAID 0也沒有提供效能加速的效果,三個模式下的速度都差不多,此結果多少和透過JMicron晶片轉換,並且抽取盒仍為一個SATA 6Gbps介面頻寬限制所造成的影響;相較之下,一般硬碟機的表現就正常許多,單顆在主機板和抽取盒下的效能都差不多,使用RAID 0也有加速的效果,因此,若打算使用此產品的朋友,建議搭配一般硬碟機使用,效果會比較好。

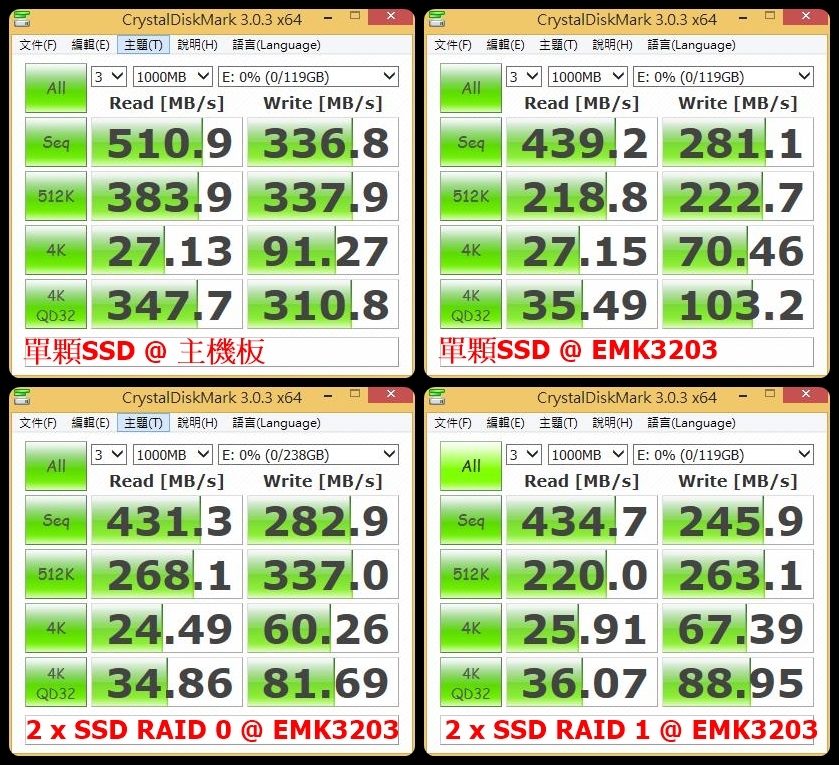

SSD效能測試:SSD在EMK3203下的表現不盡理想,單顆、RAID 0或RAID 1模式,效能都有所損耗,JMicron可能無法發揮出SSD的高效能


HDD效能測試:一般硬碟機的表現正常許多,單顆效能表現較為一致,RAID 0也有達到兩倍加速的效果


EMK5201U3和EMK3203合體的話,可以擴充3顆2.5吋硬碟 ^__^"


ENERMAX EMK3105擴充槽硬碟抽取盒


ENERMAX EMK3105是一款用擴充槽空間擴充一顆2.5吋硬碟的抽取盒,這種產品並不常見,內置儲存空間用完的話,通常外置5.25吋或3.5吋儲存空間會優先應用,除非都擴充完了,才會考慮使用擴充槽,比較有可能的情況是迷你小機殼或準系統等擴充能力相當有限的主機,否則一般使用者應該很少會想到使用擴充槽式的硬碟抽取盒。


EMK3105使用不鏽鋼和塑膠材質,機構設計簡單,前擋板為卡榫式拉門,左邊有三角形安全鎖孔,使用隨附鑰匙鎖住,可防止硬碟意外彈開或輕易被偷,拉門右邊則有電源和運作LED指示燈;機身上都有散熱孔設計,2.5硬碟同時相容SATA和SAS介面,介面使用專利NSS(Non-scratch SATA)技術,降低硬碟SATA接頭多次插拔的損耗,規格上可達到5萬次的使用壽命;此外,抽取盒後面的SATA介面有安全卡扣,簡單的設計可有效防止SATA資料傳輸線鬆脫

可利用擴充槽擴充一顆2.5硬碟,SATA和SAS介面都相容


電源要使用隨附的SATA和LED線轉接成大四PIN電源接頭使用


SSD效能測試:Plextor M6S SSD 128GB接主機板或是EMK3105抽取盒,都有較為一致的傳輸效能




產品安全相當簡單,插入機殼擴充槽空間,鎖上螺絲固定即可,電源要使用隨附的SATA和LED線轉接成大四PIN電源接頭使用;隨附配件還包含一片3M絕緣貼紙,可貼在一般2.5吋的底部增加強保護。實際使用上,硬碟安裝、抽拔容易,不過用在一般桌機上,位在後面的擴充槽,無可避免的較不易看見LED指示燈;效能測試方面表現正常,Plextor M6S SSD 128GB接主機板或是EMK3105抽取盒,都有較為一致的傳輸效能,並無明顯落差。

廠商資料

廠商名稱:Enermax - 安耐美 - 保銳科技股份有限公司
廠商電話:03-316-1675
廠商網址: www.enermax.com
