虹彩六號:圍攻行動反恐贏戰利器,微星MSI Z170A KRAIT GAMING R6 SIEGE主機板與MSI GTX 970 GAMING 4G顯示卡搭配組合!

文.圖/何念喬 2016-01-11 00:00:00
FPS玩家暌違已久的《湯姆克蘭西之虹彩六號》最新系列作品-Rainbow Six Siege《虹彩六號:圍攻行動》終於上市,想必玩家們早就已經摩拳擦掌、躍躍欲試。但在享受遊戲之前,還是得先考慮一下自己的電腦是否能順暢執行。

想要在《虹彩六號:圍攻行動》中率領優秀反恐幹員大破恐怖份子巢穴,或是組成一支快打部隊,殺他們個措手不及,那你絕對需要微星Z170A KRAIT GAMING R6 SIEGE主機板和GTX 970 GAMING 4G顯示卡的幫忙


「虹彩六號經典主機板:Z170A KRAIT GAMING R6 SIEGE」重裝上陣

長久以來,微星在電競主機板上深耕有成,最近剛好搭上《虹彩六號:圍攻行動》上市熱潮,推出Z170A KRAIT GAMING R6 SIEGE經典主機板。不僅彩盒就是以《虹彩六號:圍攻行動》圖片為主視覺,就連主機板的配色也完全對應遊戲的設計,採用黑白雙色。Z170A KRAIT GAMING R6 SIEGE使用的是Intel Z170晶片組,支援Intel最新Skylake處理器,並內建MSI GAMING LAN與網路突波保護設計,讓網路連線品質獲得最佳優化;同時還搭載DDR4加速引擎技術,將儲存傳輸線路區塊獨立出來並進一步優化,以確保儲存信號不被干擾,獲得最好的性能和穩定性。且為了滿足遊戲玩家在遊戲中對音效的要求,主機板亦同步搭載Audio Boost 3第三代音皇技術,支援7.1聲道音頻輸出與高阻抗耳機,讓玩家更容易輕鬆辨位。

Z170A KRAIT GAMING R6 SIEG擁有獨特的遊戲塗裝設計,並支援Intel最新Skylake處理器和DDR4記憶體,且內建多項電競元素,絕對是專業玩家與電競好手的絕佳選擇


整張主機板是以獨特的黑、白兩色為主要視覺設計,正好呼應了遊戲裡的正、反兩方勢力,肯定是喜歡改裝、秀出主機板樣式玩家的最愛


微星這次不只是將主機板外觀《虹彩六號》化,連BIOS畫面也特地導入該遊戲的視覺設計,個性化十足,肯定讓許多虹彩六號迷感動不已


Z170A KRAIT GAMING R6 SIEGE搭載的是Intel Z170晶片組,支援LGA1151腳位的Intel Skylake處理器,並導入第五代軍規料件鈦金電感以及黑色電容,能在高溫下運行更穩定更耐久,並輔以重量級的PWM散熱片,讓系統即使在長時間高負載的遊戲中,也能保持低溫


雖然不像高階主機版上搭載Debug錯誤碼顯示器,不過在24pin主機板供電埠旁也設有三個Debug LED燈,分別用來顯示CPU、DRAM和VGA的狀態,協助玩家快速排除錯誤


BIOS裡針對超頻部分提供了非常多且詳細的設定內容,以記憶體來說,因為主機板上內建DDR4 BOOST技術,因此能確保記憶體運作時的穩定性與更好的性能表現


不想那麼麻煩一個個設定的話,只要點擊左上角的「GAME BOOST」即可快速啟動超頻機制


點擊BIOS最上方即可在進階與EZ模式間接換,在EZ模式中就算是新手玩家也能輕鬆上手BIOS設定


主機板上的兩條主要PCIe 3.0 x16插槽均裝上了MSI鋼鐵裝甲,並在接點部分進行強化,可避免插槽因為錯誤的拔插,或是顯示過重而損壞甚至斷裂


M.2擴充插槽的位置相當特別,剛好位於CPU和第一組PCIe x16擴充中間,採用Gen3 x4介面,傳輸速率可高達32Gb/s,讓有需要的玩家可以安裝高速M.2固態硬碟使用


儲存規格部分,除了M.2擴充插槽外,右下角以及底部還設置了一組SATA Express和四組SATA 6Gb/s傳輸埠,並支援RAID 0/1/5/10的組建


連散熱片上都印有微星龍形圖騰標示,表示這款主機板是擁有真正電競靈魂的電競主機板


音效設計上,搭載的是Audio Boost 3第三代音皇技術,是由支援支援7.1聲道輸出的Realtek ALC1150解碼晶片,搭配日系Chemi-Con音效電容以及雙重功率放大晶片所組成;並在晶片蓋上金屬防EMI上蓋,同時建立獨立音效專用區,就是為了提供玩家最清澈的聲音


主機版的音效電路專用區上有嵌入LED燈,開機時會發出白色背光,相當亮眼


網路晶片採用的是Intel i219網卡解決方案,內建TCP和UDP傳輸性能優化能力,可有效降低CPU使用率,將多餘的CPU性能用來提升遊戲時的FPS禎數


同時,玩家也可以搭配Gaming Lan Manager網路頻寬管理軟體來安排每個應用程式可使用的頻寬,尤其是在遊戲中,當然不希望因為頻寬被其他程式佔用,造成網路遊戲出現延遲的情況


I/O支援度方便,這款主機板提供了四組USB 2.0、兩組USB 3.1 Gen1、採用Type-C和Type-A規格的USB 3.1 Gen2各一組,一組鍵盤滑鼠共用的PS/2連接埠,以及一組Gigabit RJ-45網路埠(具備15KV抗突波保護技術);至於影音支援部分,則是設置了一組DVI-D和一組HDMI,同時還提供3.5mm和光纖介面的音效端子




使用MSI Command Center工具程式可以調整CPU、RAM、內顯的時脈設定,或者也可以啟用Game Boost功能來快速超頻,讓遊戲效能變得更順暢


Live Update 6工具程式能協助玩家一次性快速下載所需的驅動程式和其他工具軟體,省去手動搜尋下載的麻煩


Z170A KRAIT GAMING R6 SIEGE詳細規格表


實際測試分數


散熱與靜音的最佳平衡MSI GTX 970 GAMING 4G

有了可以反恐贏戰的主機板後,接下來當然就是得找一張配得上它的強效顯示卡,才能協助玩家在每場反恐任務中取得制敵先機,所以這次我們選擇了MSI GTX 970 GAMING 4G顯示卡。搭載的是NVIDIA GeForce GTX 970繪圖處理器,出廠時GPU的預設時脈已經超頻到1140MHz,Boot後更可達到1279MHz,玩家還可上網下載MSI GAMING APP軟體來進行手動超頻,並內建4GB的GDDR5顯示記憶體,運作時脈高達7GHz,可讓3D遊戲執行更順暢,在《虹彩六號:圍攻行動》遊戲中,在2K解析度下將圖像設定為「超高」,也能順暢執行。
雖然在外型上延續了先前GAMING系列的設計語彙,但其所搭載的散熱系統,是全新一代的Twin Frozr V散熱架構設計,由TORX FAN風扇加上SuperSU Pipe設計,以及Zero Frozr功能所組成;相較於上一代產品,可提高19%的進風量,增加13%的散熱效果,達到真正的強悍效能、運行靜音的標準。

MSI GTX 970 GAMING 4G的外型延續了先前GAMING系列的設計語彙,紅黑配色加上諾大的雙10公分新型Trox Fan設計風扇,讓整張顯示卡看起來相當具有氣勢


從這個角度可以看到,新型的Twin Frozr V 散熱架構長度比電路板還要長,整個散熱架構是以鍍鎳的銅質基底負責帶走GPU上的熱,再以兩根8mm與兩根6mm的銅質熱導管將廢熱傳導到鋁擠鰭片上,加上扁平化的關係,所以卡身厚度並沒有增加,不過供電上,必須要一組8Pin加上1組6Pin電源才能使用


電路板上前後兩面共配置了8顆SAMSUNG K4G41325FC-HC28記憶體顆粒,根據SAMSUNG官方資料顯示,這是款GDDR5規格的4Gb 7Gbps顆粒(128Mx32),總容量為4GB

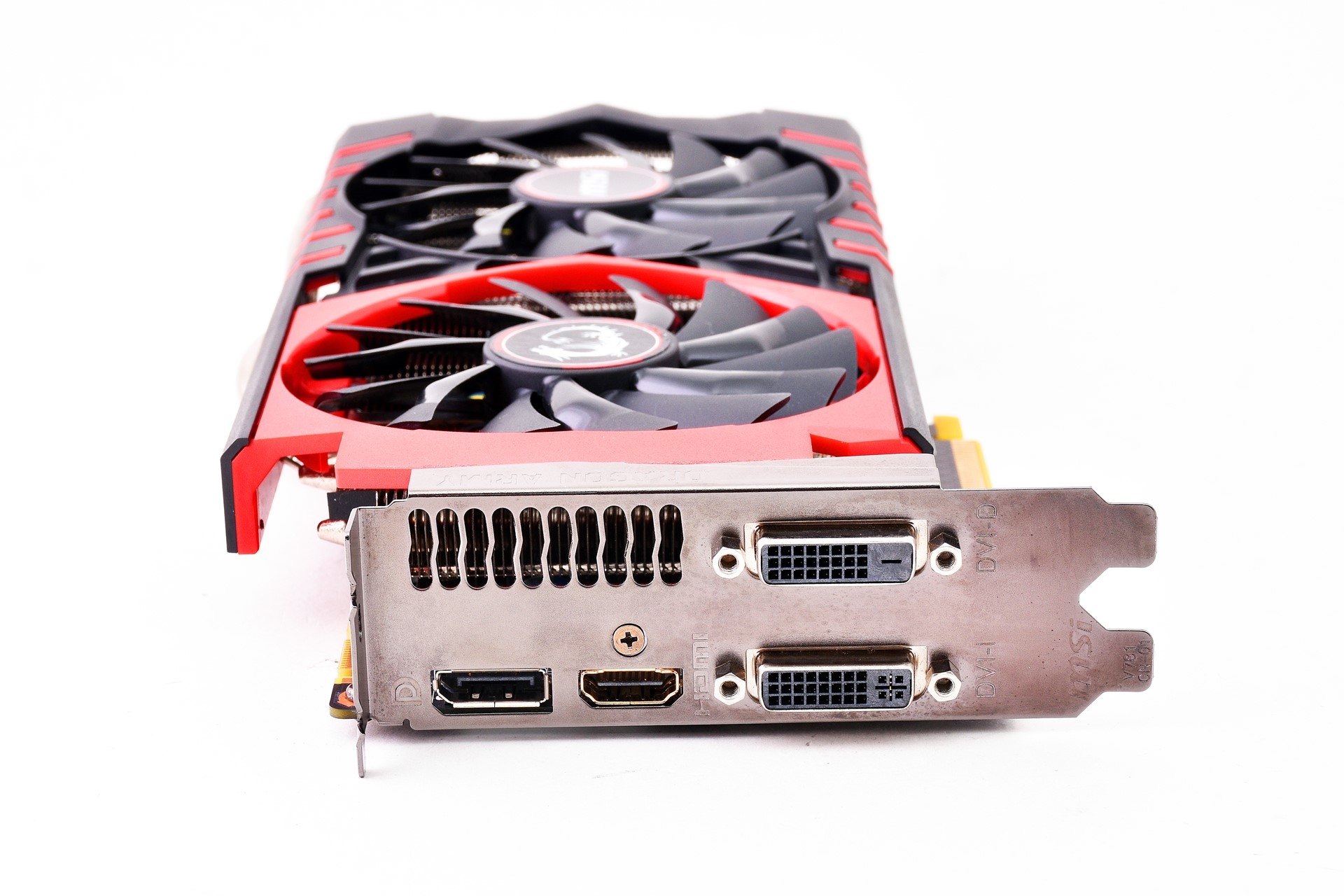

影像輸出端子部分,共提供了1組DisplayPort 1.2、1組HDMI 2.0,以及DVI-I和DVI-D各1組的配置


使用GPU-Z所偵測的規格資訊,顯示這款顯示卡的GPU時脈預設已經超頻到1140MHz,Boots後時脈更可達到1279MHz


MSI GTX 970 GAMING 4G具備不錯的超頻能力,玩家可以透過微星GAMING APP來調整顯示卡的GPU時脈(也可以對CPU時脈進行超頻),或是減少螢幕藍光讓眼睛更舒適,當然也能控制顯示卡上炫麗龍魂LED燈的閃爍樣式


身為搭配Z170A KRAIT GAMING R6 SIEGE虹彩經典版主機板組成《虹彩六號:圍攻行動》遊戲的最佳組合,MSI GTX 970 GAMING 4G是否能夠不負眾望呢?首先我們先來看看這款遊戲的系統配備需求,根據UBISOFT釋出的資料,這款遊戲的基本需求只要NVIDIA GeForce GTX 460或AMD Radeon HD 5770(具備1GB VRAM)規格的顯示卡就能跑得動,但建議使用NVIDIA GeForce GTX 670或AMD Radeon HD 7970/R9 280X(具備2GB VRAM)以上等級的顯示卡,也就是說,玩家如果想要享受順暢以及2K畫質以上的遊戲畫面,MSI GTX 970 GAMING 4G當然是最好的選擇。

《虹彩六號:圍攻行動》遊戲建議配備的顯示卡等級為NVIDIA GeForce GTX 670或AMD Radeon HD 7970/R9 280X(具備2GB VRAM)以上,但玩家若想要享受在2K解析度下無比順暢執行遊戲畫面的快感,MSI GTX 970 GAMING 4G自然是最好的選擇


測試平台
處理器:Intel Core i7-6700K @ 4.0 GHz/4.2GHz (Turbo)
主機板:Z170A KRAIT GAMING R6 SIEGE(BIOS版本:E7A11IM5.100,11/24/2015)
記憶體:Micron DDR4-2133 @ 1066MHz 32GB (8GB×4)
顯示卡:MSI GTX 970 GAMING 4G
SSD:OCZ Vector 180 240GB(系統)
電源供應器:COOLERMASTER V1200 Platinum 1200W
作業系統:Windows 10 x64

MSI GTX 970 GAMING 4G顯示卡效能實測

顯示卡總體效能表現部分,我們使用在業界與玩家間相當具有指標性意義的3DMARK Professional Edition軟體,來測試這款顯示卡的3D效能;然後再以《虹彩六號:圍攻行動》遊戲來測試其實際運作遊戲時的順暢度,與遊戲畫面的呈現效果。

MSI GTX 970 GAMING 4G顯示卡在3DMARK Professional Edition的效能測試成績


在Fire Strike Extreme項目的測試分數達到了5243分


而Fire Strike Ultra項目的測試分數也有2734分的表現


燒機測試:安靜、涼爽

整機系統的燒機測試,我們就交由Furmark來負責,測試時的顯示解析度設定與螢幕解析度相同為2560x1440,並啟用8X MSAA反鋸齒以及xTreme Burning設定,最後再按下GPU Stressing鍵來進行燒機測試。燒機前Furmark顯示顯示卡待機溫度只有37度,相當涼爽,可見Twin Frozr V散熱架構的效果真的非常好(當然,使用開放式平台進行測試也幫上了一點兒忙)。經過30分鐘的燒機測試發現,溫度上升到63度後便維持住,這時風扇也才以一半的效能57%在運轉,所以產生的風切聲相當低,要在非常靠近顯示卡的情況下才能聽到聲音,換句話說,若是鎖在機殼裡,根本就聽不到聲音。

使用Furmark燒機30分鐘,顯示卡溫度從37度上升到63度便維持住,而且風扇轉速僅以57%的效能在運作,可見Twin Frozr V散熱架構的效果真的非常好


準備攻堅,你就是反恐特勤隊菁英

Rainbow Six Siege《虹彩六號:圍攻行動》是《湯姆克蘭西之虹彩六號》最新系列作品,由知名遊戲開發團隊UBISOFT蒙特婁工作室所打造,以真實世界中的反恐行動為啟發藍圖。有別於其他第一人稱射擊遊戲(FPS),這款遊戲是「圍攻」為要素,玩家必須隨時變換不同的戰術、策略,並利用任何像是爆破、繩索垂降、突襲、創造新火線、無人偵察機等方法,將藏匿在部屬於現代堡壘中的敵對陣營給全部殲滅。
而玩家則是扮演現實世界中英國SAS、美國FBI與SWAT、法國GIGN、德國GSG9以及俄羅斯Spetsnaz的反恐特勤隊幹員,這些特勤幹員各自擁有獨特的專精技能來執行任務,玩家必須視每個任務的特性創造出全新的攻堅策略運用,然後打造出一支可以百戰百勝的隊伍,才能掌握致勝關鍵

場景破壞是這款遊戲中相當重要的關鍵,玩家必須想辦法打穿牆壁、創造新的火線、即使是天花板和地板也都能破壞,目標就是取得最佳突入點,來獲得遊戲勝利


Realblast技術為遊戲帶來擬真與非腳本式預先定義的程序性環境破壞要素,意味著每個遊戲場景將更為真實並充滿變化,玩家必須適時的變換戰術與策略,千萬不能認為上一回合的敵人會站在原地等你


採用CQC近身距離作戰系統,因此成功營造出刺激緊張的感覺,但也帶來遊戲的高致命性,只要稍微一個不小心,很容易就會中彈身亡


回合結束時,遊戲會自動重播最後一幕,讓進攻方瞭解是何種戰術與方式拿下該回合,而防守方可以檢討下一回合該如何佈局才不會被攻掠


《虹彩六號:圍攻行動》反恐贏戰雙雄測試結果

既然是《虹彩六號:圍攻行動》最佳組合,那Z170A KRAIT GAMING R6 SIEGE虹彩經典版主機板和MSI GTX 970 GAMING 4G實際在遊戲中的效能表現又是如何呢?於是我們選用了Intel Core i7-6700K處理器(@4GHz, 4C8T)、Micron DDR4-2133 8GBx4記憶體模組、OCZ Vector 180 240GB SSD以及CoolerMaster V1200 Platinum 1200W電源供應器當作平台來搭配。測試用的遊戲,自然就非Rainbow Six Siege《虹彩六號:圍攻行動》莫屬囉!

與許多遊戲大作一樣,《虹彩六號:圍攻行動》已經內建測試程式,所以我們先在顯示項目裡,將遊戲解析度設定成與螢幕相同的2560x1440,並選擇全螢幕執行,接著到圖像項目裡,把所有關於畫面品質的設定全部調整至最高,然後按下「效能評估」按鍵即可開始進行測試


整個測試畫面分成入口、撞球間以及庭園三個場景,測試程式除了會針對場景進行光影變化外,也透過執行爆破畫面的方式,來測試即時可顯示的FPS,並將數值顯示在畫面右上角


依據遊戲內建的「效能評估」功能,MSI GTX 970 GAMING 4G總體成績為40.3分(NVIDIA GeForce 960 2G在整體品質「中」測得的總體成績為38分,且過程中可明顯看到破圖情形),每個測試場景的FPS都有60以上


同時,MSI GTX 970 GAMING 4G顯示卡在遊戲中執行中的散熱效能相當優異,最高溫度也僅在54度左右


最佳《虹彩六號:圍攻行動》遊戲體驗就屬微星反恐贏戰雙雄

通常在進行FPS遊戲時,畫面的FPS會隨著室內外場景、環境光影甚至選用不同人物、使用不同武器而產生變化。不過這次Z170A KRAIT GAMING R6 SIEGE與MSI GTX 970 GAMING 4G的搭配,在2560x1440解析度、畫質超高的設定下,都還維持在最少60FPS以上,整個遊戲過程相當流暢,就算是特效全開,在光影強烈變化的環境,或是在瞄準鏡與準星間快速切換時,也不會有畫面卡頓的感覺出現。再搭配支援NVIDIA G-SYNC技術螢幕,更是將畫面撕裂、跳動與延遲的情況降到肉眼幾乎無法看見的情況,玩家只需要將所有心神放在戰術執行,與如何突破僵局的技術上即可,大大提高了遊戲時的緊張感與趣味性。

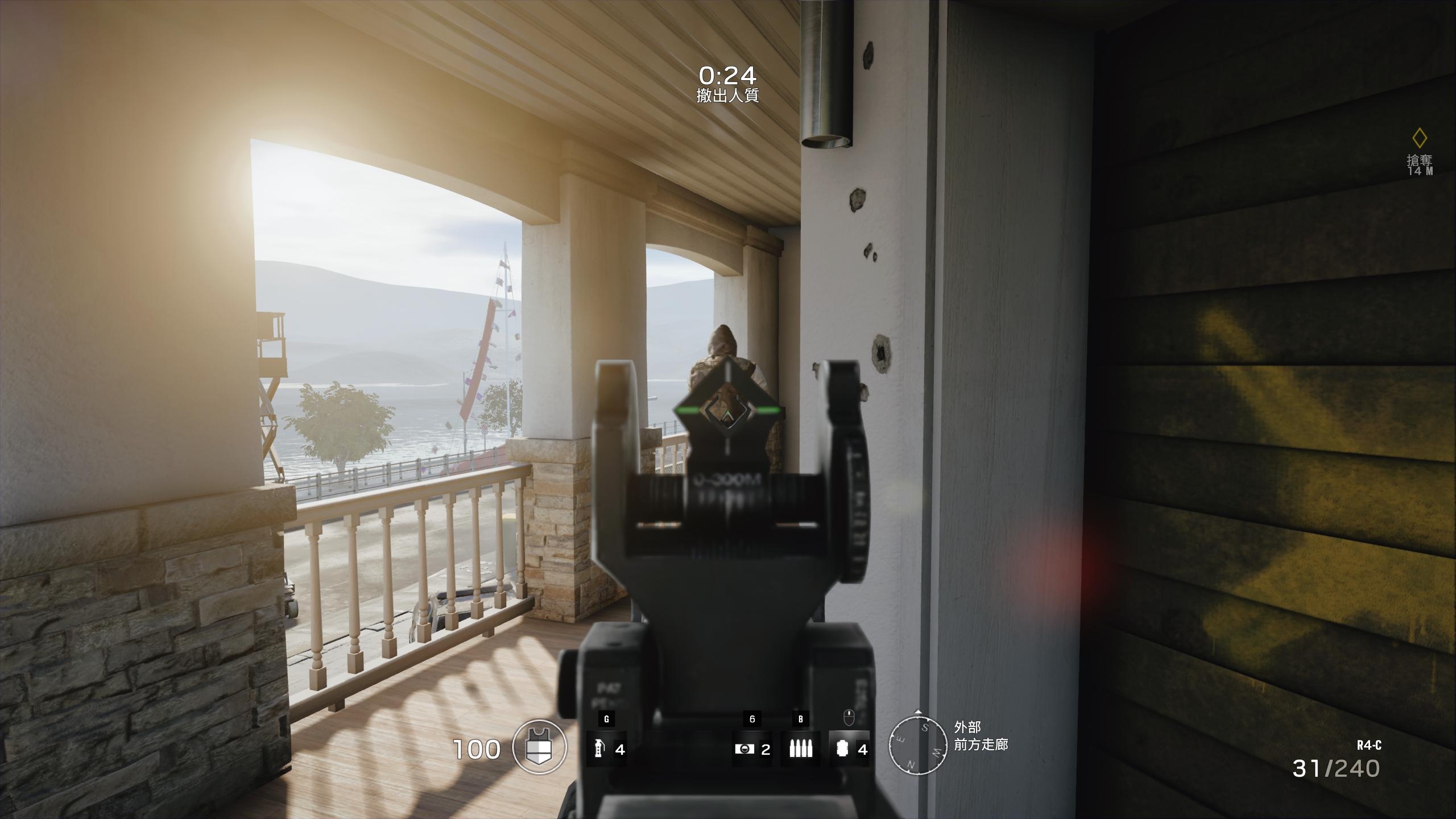

在單純的個人擊殺畫面裡,FPS在60甚至是以上是基礎要求


在光影變化較為劇烈,同時還需即時運算空中紛飛的樹葉,以及遠方大樓隨風飄揚的帆布的環境下,FPS同樣能維持在60上下


就算是從非常亮的室外,突然進入到很暗的室內環境,然後眼睛開始適應光源四周開始變亮,這一整個過程的畫面動作非常流暢,一點都沒有卡頓的感覺,FPS依然維持在60


就算是在室外,有多人一起參與的遭遇戰、攻堅戰中,同樣能展現出高畫質以及動作特效,



《虹彩六號:圍攻行動》精彩官方影片

現在買虹彩經典版、圍攻經典版主機板即可兌換《虹彩六號:圍攻行動》序號

為回饋消費者,微星這次與UBISOFT攜手合作,即日起到5月1日活動期間,凡是購買Z170A KRAIT GAMING R6 SIEGE虹彩六號經典版主機板或Z170A GAMING M5圍攻經典版主機板的玩家,只要成為微星會員,然後在活動網頁中註冊產品,便可免費獲得《虹彩六號:圍攻行動》兌換序號一組(市價1,490元);玩家憑該序號即可在Uplay.com網站上啟動、下載該款遊戲,喜愛《虹彩六號:圍攻行動》的玩家們,千萬不要錯過這個難得的機會喔!

廠商資訊

廠商名稱:MSI - 微星科技股份有限公司
廠商電話:02-3234-5599
廠商網址: www.msi.com
