Star Wars開戰必備神器,微星MSI Z170A GAMING M7主機板與MSI GTX 980 GAMING 4G顯示卡搭配組合!

文.圖/黃志榮 2015-12-11 00:00:00
以前在玩電腦遊戲的時候,以30FPS順暢地玩遊戲是最基本需求。但現在大家的眼睛都進化了,對於遊戲畫質與順暢度越來越挑剔,要享受玩遊戲的樂趣與體驗超細緻的遊戲畫面,至少也是1920x1080解析度,畫質設定甚至是最高的狀態下,而且還要能達到60FPS以上的效能才行。對於星戰迷來說,一定不會錯過最新推出的星際大戰:戰場前線遊戲。這款遊戲的畫面非常華麗,因此對於電腦硬體的需求也非常高,想要在Full HD解析度或以上的設定來順暢執行遊戲。但要擁有這樣的優異遊戲效能,你需要一款高效能的電競主機板與顯示卡來搭配強力的CPU才能做到。

想要體驗最高畫質的遊戲畫面,還要擁有順暢的遊戲速度,您一定需要一款超強的電競主機板與電競顯示卡,例如接下來我們要介紹的MSI Z170A GAMING M7主機板與MSI GTX 980 GAMING 4G顯示卡


「王者級電競主板:MSI Z170A GAMING M7」重裝上陣

微星所推出的電競系列主機板與顯示卡、電競筆電在市場上都有許多愛好者,看到微星的龍形圖騰,就等於是電競遊戲的最佳選擇。這款主機板是微星GAMING系列電競主機板,型號為Z170A GAMING M7,在微星GAMING產品線定位上是屬於Enthusiast GAMING,也就是電競王者級,型號上的M就是代表專為Master (大師) 所設計,也就是主打頂級的遊戲玩家。在外觀上,延續微星龍形圖騰的火紅配色與黑色PCB電路板搭配設計除了晶片組與PWM供電模組上有散熱片外,IO後置接口也有散熱片保護。

MSI Z170A GAMING M7搭載Intel Z170晶片組,支援Intel Skylake處理器與DDR4記憶體模組,是旗艦級遊戲玩家的最佳選擇


為遊戲而生,效能超群

MSI Z170A GAMING M7搭載Intel Z170晶片組,支援Intel Skylake處理器,採用採用第五代軍規料件,鈦金電感以及黑色電容,提供高溫運作的穩定性


內建4根DDR4記憶體插槽,插槽旁邊還有XMP LED燈號,可以快速判斷XMP功能是否啟動



在網路介面部分,搭載Killer E2400 Gigabit LAN網路晶片,搭配Killer Network Manager專屬軟體,可調高線上遊戲存取網路的優先順序,降低遊戲LAG機率



遊戲玩家重視的音效功能當然也不能馬虎。採用AudioBoost3音效技術,使用鍍金音效接頭,金屬防EMI上蓋,獨立音頻專用PCB區域,日系Chemi-Con音效電容,雙重功率放大晶片等高檔元件,再搭配Nahimic納美音頻軟體就可以讓內建音效的表現更棒




不需要特殊鍵盤,只要開啟主機板上的Hotkey Switch開關,並將一般鍵盤連接PS/2插槽下方的GAMING Hotkey USB埠,就可以支援遊戲熱鍵與巨集指令設定,或設定一鍵啟動遊戲、一鍵超頻等功能


11段軟硬體超頻,衝破遊戲效能極限

如果搭配的是可超頻的K系列Skylake處理器,您還可以透過主機板上的快速超頻鍵,BIOS或MSI Command Center工具程式來快速超頻,預先已經設置了多達11段的超頻設定檔,輕輕鬆鬆就可以把系統效能又往上拉高。

微星DDR4 BOOST技術可以確保記憶體穩定性與獲得更好的性能,搭配三星記憶體模組還有機會超頻到DDR4-3733


主機板上內建電源、Reset實體按鍵,還有快速超頻按鈕。電源鈕左邊的則是專為極限超頻玩家設計的功能,切換為SLOW就能讓CPU以最穩定的頻率開機。FLASHBACK+按鈕則是用來啟用USB隨身碟快速更新BIOS功能

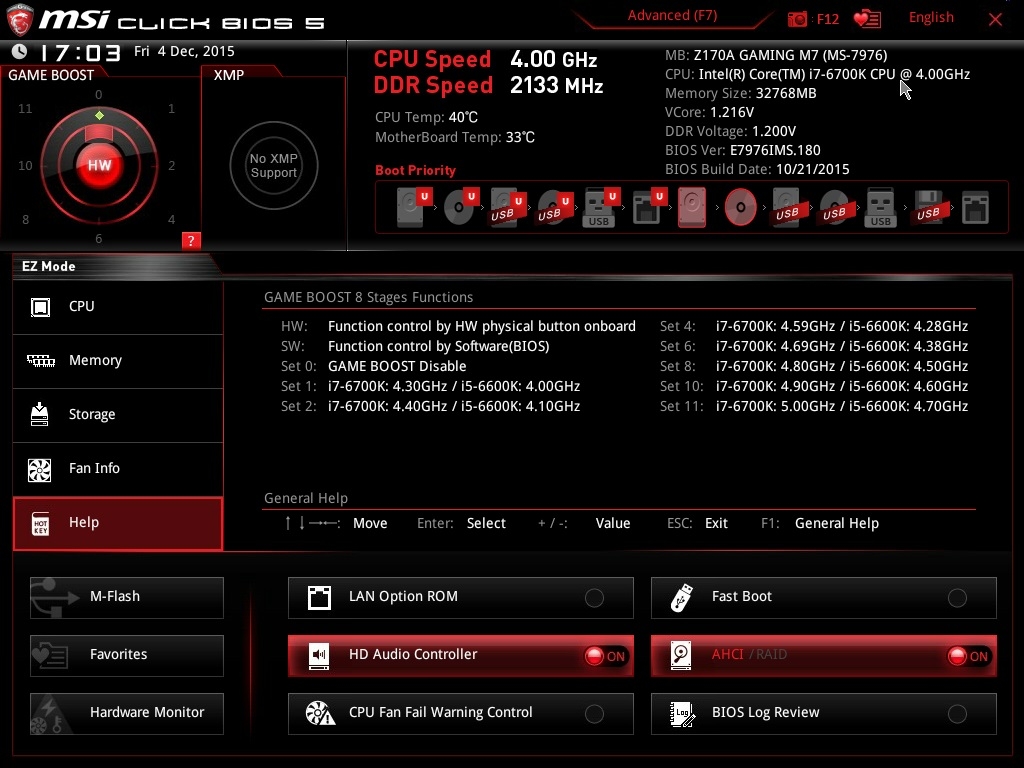

透過BIOS就可以設定要使用快速超頻實體按鈕超頻,或是透過BIOS與MSI Command Center工具程式來超頻。根據使用的CPU不同,預設的超頻幅度也不同


使用Live Update 6工具程式就可以快速下載驅動程式與其他工具軟體,省下手動搜尋下載的麻煩


使用MSI Command Center工具程式可以調整CPU、RAM、內顯的時脈設定,或者也可以啟用Game Boost功能來快速超頻,讓遊戲效能變得更順暢


儲存方面主要內建6個SATA 6Gb/s與2組SATA Express插槽 (與SATA 6Gb/s插槽共用)


內建3組PCIe×16,3組PCIe×1插槽,支援AMD Crossfire與NVIDIA SLI多顯示卡串連運作,其中兩組PCIe x16插槽還有MSI鋼鐵裝甲防護。在PCIe x16插槽間還有兩組M.2插槽,可加裝M.2介面SSD


後方I/O接頭提供1組PS/2插孔,3組USB 2.0連接埠,1個Clear CMOS按鈕,兩個USB 3.0連接埠,1個USB 3.1 Type A與1個USB 3.1Type C連接埠,以及7.1聲道音效接孔




酷靜效能強的MSI GTX 980 GAMING 4G

有了效能強的電競主機板,當然也得有一張超強效能的顯示卡才能順暢執行3D遊戲。這次要用來搭配的顯示卡是微星推出的MSI GTX 980 GAMING 4G,搭載NVIDIA GeForce GTX 980繪圖處理器,是NVIDIA產品線中,僅次於GTX 980 Ti的頂級顯示卡。GPU時脈預設為1190MHz,Boost時脈高達1291MHz,想要再往上提升效能的話,還可以透過附贈的GAMING APP軟體進行超頻。搭載4GB的GDDR5顯示記憶體,運作時脈高達7010MHz。

MSI GTX 980 GAMING 4G搭載NVIDIA GeForce GTX 980繪圖處理器與4GB GDDR5記憶體,具備超強的3D效能,可讓3D遊戲執行更順暢,畫質也可以設定為最高

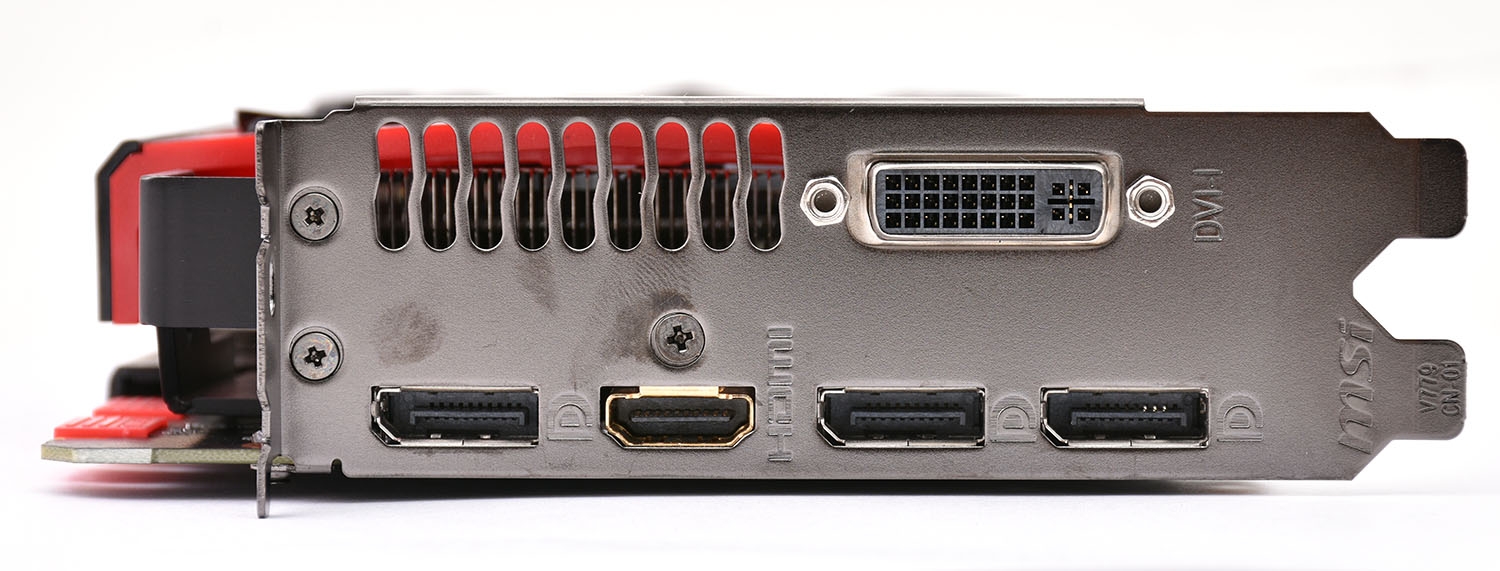

影音端子方面提供了1個DVI、3個DisplayPort與1個HDMI輸出埠


使用GPU-Z所偵測的規格資訊


使用GAMING APP不僅可以調整顯示卡GPU時脈,也可以針對CPU時脈進行超頻


在散熱方面,搭載了新一代MSI Twin Frozr V技術,直徑8mm的SuperSU熱導管以及TORX FAN扇葉與雙風扇設計,讓顯示卡在長時間執行遊戲時仍然可以穩定運作,而且還不會吵。風扇能這麼安靜的原因是因為具備ZERO FROZR智慧停轉技術,會根據GPU的負載狀況來調整轉速,

直徑8mm的SuperSU熱導管以及TORX FAN扇葉與雙風扇設計,讓顯示卡在長時間執行遊戲時仍然可以穩定運作,而且非常安靜


針對新上市的星際大戰:戰場前線遊戲,這款顯示卡更是最佳選擇。為什麼呢?因為仔細看星際大戰:戰場前線遊戲的系統需求就會發現,雖然遊戲的基本需求只要NVIDIA GeForce GTX 660 2GB顯示卡就能跑得動,但建議使用NVIDIA GeForce GTX 970 4GB以上等級的顯示卡。所以如果想要擁有順暢但又更好的遊戲畫面,當然就是選擇MSI GTX 980 GAMING 4G這款等級的高階顯示卡。

星際大戰:戰場前線遊戲的系統需求相當高,建議配備的顯示卡需求是NVIDIA GeForce GTX 970 4GB以上等級的顯示卡,而效能更強的MSI GTX 980 GAMING 4G當然更適合


PCDIY!測試平台
處理器:Intel Core i7-6700K @ 4.0 GHz/4.2GHz (Turbo)
主機板:MSI Z170A GAMING M7 (BIOS:E7976IMS.180,10/21/2015)
記憶體:Micron DDR4-2133 @ 1066MHz 32GB (8GB×4)
顯示卡:MSI GTX 980 GAMING 4G
SSD:Crucial M550 1TB(系統)
電源供應器:ENERMAX Platimax 1350W
作業系統:Windows 10 x64

MSI GTX 980 GAMING 4G顯示卡效能
首先我們先使用3DMARK來測試這款顯示卡的3D效能,後面會再使用星際大戰:戰場前線遊戲來測試其順暢度。

MSI GTX 980 GAMING 4G顯示卡的3DMARK效能成績


Fire Strike Extreme項目成績達到了6115分


Fire Strike Ultra項目成績也有3272分的好表現


燒機測試

燒機測試,編輯使用Furmark程式,解析度設定為3840x2160,啟用8X MSAA反鋸齒,xTreme Burning功能,並使用GPU Stressing功能進行燒機測試。顯示卡燒機測試時待機溫度為42度,溫度較高是因為GPU在低負載狀態下,顯示卡風扇會暫停運轉。燒機20分鐘後,溫度也才上升到63度,即便是燒機的狀態下,風扇也才以44%的轉速運作,所以音量非常低,雖然編輯使用裸機平台進行測試,也得要貼近顯示卡才能聽到風扇的運轉聲

使用Furmark燒機20分鐘,GPU溫度從44度上升到63度,而且風扇轉速只有全速的44%,就能有這麼優異的控溫表現


效能原力覺醒,玩GAME更順暢

為了要測試出MSI Z170A GAMING M7與GTX 980 GAMING 4G這款平台組合實際執行遊戲的效能,PCDIY!編輯部搭配了Intel Core i7-6700K處理器,Micron DDR4-2133 8GBx4記憶體模組,Crucial M550 1TB SSD。至於遊戲則是使用11月中最新上市的星際大戰:戰場前線(Star Wars: Battlefront)來進行測試。

對於許多星戰迷來說,相信已經期待這款星際大戰遊戲推出有一段時間,使用微星這款主機板與顯示卡的平台組合,不僅可以提供順暢的執行效能,遊戲畫質也可以特效全開


測試結果
由於星際大戰:戰場前線(Star Wars: Battlefront)沒有內建效能測試的功能,因此這次測試我們使用了Fraps軟體來記錄60秒內的FPS變化,並整理為圖表。用的測試場景則是塔圖因星生存戰,解析度部分分別測試了3840x2160、2560x1440、1920x1080,畫面品質則設定為最高。

測試場景選定為塔圖因星生存戰


畫面品質設定為最高


3840x2160解析度的效能 (塔圖因星生存戰)


2560x1440解析度的效能 (塔圖因星生存戰)


1920x1080解析度的效能 (塔圖因星生存戰)


從遊戲測試效能可看出,微星這款主機板+顯示卡的組合,在Full HD解析度下的FPS至少都有100以上,2560x1440解析度的效能則大多在80FPS以上,3840x2160解析度的效能也有40FPS以上的優異表現。這樣的效能表現絕對可以滿足遊戲玩家的效能與畫質需求,是非常優質的組裝選擇。

而且執行遊戲時,使用GPU-Z觀察顯示卡的溫度最高也只有在70度左右,一旦GPU負載下降,溫度就會回到60度左右,離開遊戲之後,也只要幾分鐘的時間,GPU溫度就回到了42度。可見MSI GTX 980 GAMING 4G顯示卡的散熱效能確實非常優異,而且就算是GPU溫度到達70度的狀態,風扇轉速也仍然只有約60%,還是非常安靜,幾乎聽不到風扇運轉聲音。


MSI GTX 980 GAMING 4G顯示卡的散熱效能非常優異,在執行星際大戰:戰場前線遊戲時,顯示卡溫度最高也僅約70度左右


蘇魯斯特星英雄戰役場景比較複雜,但FPS仍約在60~80之間

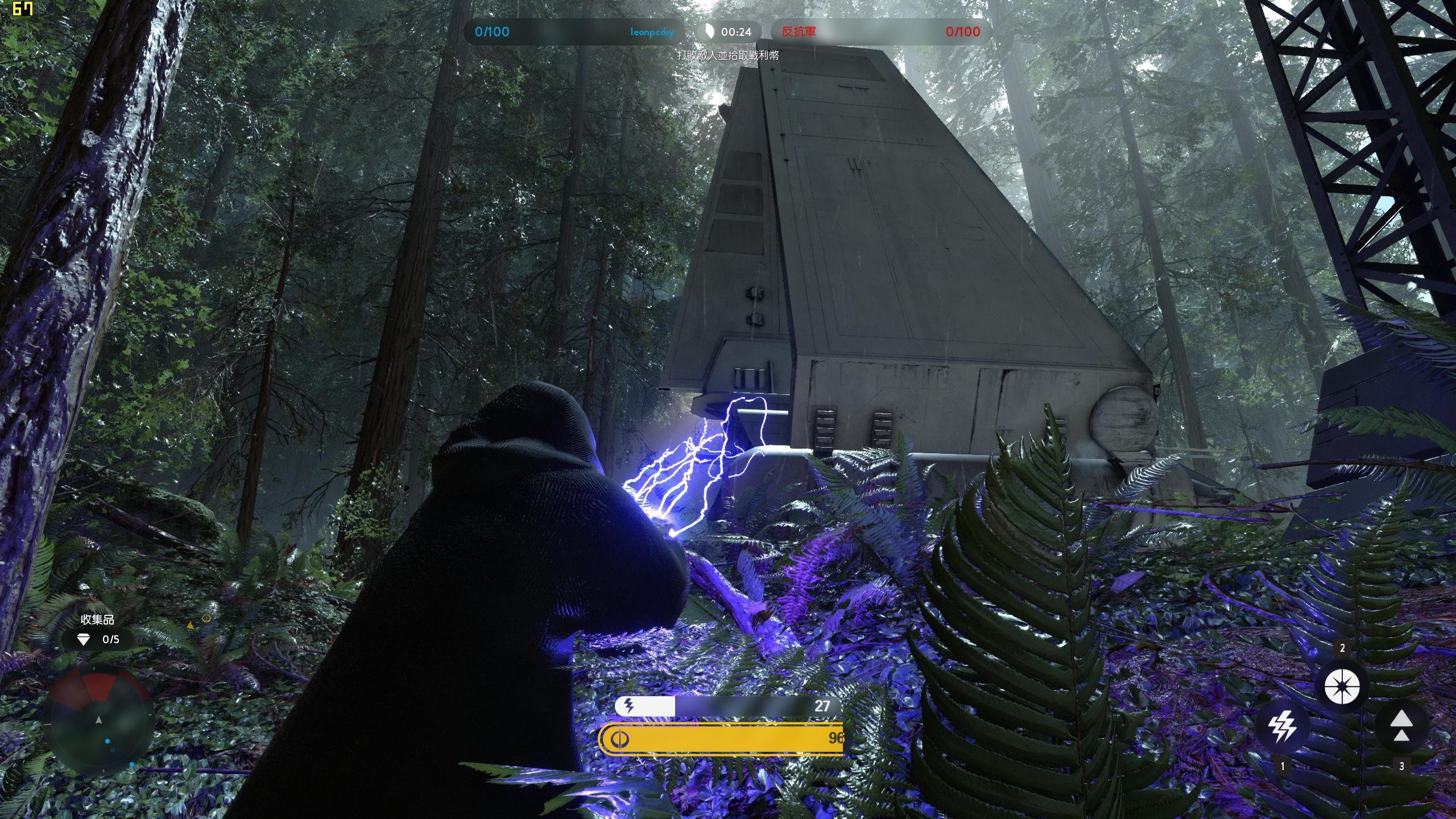

執行恩多星英雄戰役場景時,若選擇白卜庭皇帝,使用閃電攻擊時,也會導致FPS略為下降,但實際遊玩時並不會感覺到任何延遲,仍然很順暢


2560x1440解析度,蘇魯斯特星英雄戰役場景的FPS變化


2560x1440解析度,恩多星英雄戰役場景的效能FPS變化


提供玩家穩定順暢,超炫畫面的遊戲體驗

在執行星際大戰:戰場前線遊戲時,隨著場景、光影環境甚至使用人物的武器不同,都可能會導致遊戲的FPS產生變化。例如執行恩多星英雄戰役 與蘇魯斯特星英雄戰役時,在2560x1440解析度,畫質最高的設定下,FPS雖然不像塔圖因星生存戰的FPS那樣高,但至少都能維持在69FPS以上,因此仍然非常順暢。所以使用MSI Z170 GAMING M7與MSI GTX 980 GAMING 4G這款組合執行遊戲時,在不同場景都能提供穩定、流暢的FPS效能,就算是特效全開,光影強烈變化的環境也不會感覺到畫面突然變頓。

廠商資訊

廠商名稱:MSI - 微星科技股份有限公司
廠商電話:02-3234-5599
廠商網址: www.msi.com
