技嘉GIGABYTE BRIX Pro GB-BXi5-4570R迷你準系統,NUC世界搭載Core i5-4570R的高效能經典之作!

文.圖/小賴 2015-03-07 00:00:00
這次,要介紹給大家的是技嘉GIGABYTE BRIX Pro GB-BXi5-4570R迷你準系統,算是NUC世界搭載Core i5-4570R的高效能經典之作!


小賴開設電腦工作室,成立電腦公司以來,服務過不少無IT人員的中小企業。最近一年來,從這些採購商用電腦的客戶上面,發現了一個很重要的趨勢,這些客戶除了要電腦跑得快、跑得穩之外,也開始要求希望電腦體積要小,噪音要小,該有的擴充功能也要有,USB 3.0擴充要有,GbE LAN有線網路要有。甚至,有的要求,802.11ac無線網路也要有,還希望主機能背掛到螢幕後面去,把整個桌面空間再節省。而原先很紅的浩鑫準系統,不少客戶說不需要內接式光碟機,不需要裝3.5吋硬碟,也不需要板卡的擴充,紛紛希望能買到體積更小的準系統,在這樣的需求之下,Intel所推出的NUC(Next unit Computering),Intel稱為小巧電腦,後來則被稱為超迷你電腦。這樣小體積,該有的部件都有的小主機,就非常適合這樣的環境需求。Intel在2012年下半年所提出。Intel當時的概念,是提出NUC小巧電腦,體積要做到10.2 x 10.2 x 5.2CM,要能換裝記憶體、硬碟機,還要同時支援GbE有線網路,以及無線網路,記憶體支援兩組SO-DIMM,要能安裝到8GBx2=16GB,並具備HDMI、DisplayPort輸出,後來則發展出支援USB 3.0、ThunderBolt。處理器部分,一開始以低功耗處理器為主,也就是筆電處理器(Atom、N系列或U系列)來開發,後來也有推薦桌上型R系列(Core i5-4570R、Core i7-4770R)處理器來開發高效能版本。Intel NUC之後,GIGABYTE最先跟進,開發出各種NUC,後來ASUS也跟進,市場上就有越來越多的NUC選擇。

以小賴來說,這一年來就賣出了很多技嘉BRIX系列NUC,由於客戶要求的都是效能機種,之前出貨的主要以GB-BXA8G-8890(AMD APU A8-5557M+AMD Radeon R9 M275X)、GB-BXi5-4570R(Intel Core i5-4570R+Intel Iris Pro Graphics 5200)、GB-BXi7-4770R(Intel Core i7-4770R+Intel Iris Pro Graphics 5200)


後來考量到C/P值,都推薦技嘉GB-BXi5-4570R,主要是這顆Core i5-4570R四核心處理器運算效能很好,內顯也夠力,價格還算客戶能接受範圍之內!


技嘉BRIX Pro GB-BXi5-4570R迷你準系統,C/P值最高!

以小賴來說,這一年來就賣出了很多技嘉BRIX系列迷你準系統,由於客戶要求的都是效能機種,之前出貨的主要以GB-BXA8G-8890(AMD APU A8-5557M+AMD Radeon R9 M275X)、GB-BXi5-4570R(Intel Core i5-4570R+Intel Iris Pro Graphics 5200)、GB-BXi7-4770R(Intel Core i7-4770R+Intel Iris Pro Graphics 5200)。後來考量到C/P值,都推薦技嘉GB-BXi5-4570R,主要是這顆Core i5-4570R四核心處理器運算效能很好,內顯也夠力,價格還算客戶能接受範圍之內。至於,為什麼非Core i5四核心等級以上呢?主要是商用電腦,大多會在3~5年之間汰換,不少先前的電腦,就已經用上了Core 2 Quad Q6600四核心等級,若只給他用上了Celeron、Pentium或Core i3雙核心等級,有些使用者還嫌新電腦比舊電腦跑還要更慢。基於效能的需求,技嘉BRIX Pro GB-BXi5-4570R迷你準系統,C/P值最高,空機的話約15500~15990元。作業系統與應用程式不算的話,只要再添購2條DDR3L-1600 4GB或8GB SO-DIMM,搭配mSATA SSD或2.5吋SATA 6Gb/s介面120GB或240GB SSD,一般配備的話,新台幣2萬元有找。光是這款機型,包括技嘉BRIX Pro GB-BXi5-4570R與更上一階的BRIX Pro GB-BXi7-4770R,小賴已經出機超過20部。

技嘉BRIX Pro GB-BXi5-4570R迷你準系統,空機報價15500~15990元左右!


更上一階的技嘉BRIX Pro GB-BXi7-4770R迷你準系統,空機報價18500~18990元左右!


技嘉BRIX Pro GB-BXi5-4570R硬體配備

技嘉BRIX Pro GB-BXi5-4570R迷你準系統,其實裡面的組件相當簡單,用螺絲起子就可以輕鬆的打開機殼,上面只有用到4顆螺絲,會發現裡面就只是一張簡單的超小型主機板,上面已經裝有Core i5-4570R處理器(四核心,工作時脈:2.7GHz,TurboBoost:3.2GHz)與散熱器,光是這顆處理器的報價,就要美金255元(折合台幣8020元),處理器直接內建強悍的Intel Iris Pro Graphics 5200,並沒有配備獨立顯示晶片,主機板上只有2組SO-DIMM插槽,最高可支援2組DDR3-1600L 8GB SO-DIMM,最高可安裝到16GB,硬碟的話,最高則可以安裝一組mSATA SSD與一組2.5吋SATA 6Gb/s介面HDD或SSD。等於是,只有記憶體與硬碟要安裝,裝完的話就收工,可以開始安裝作業系統與應用程式。值得注意的是,這台機器可以對應75x75mm與100x100mm的VESA腳座,能直接安裝在顯示器的後方,而且電源採DC用電,使用DC 19V 7.1A的變壓器,用電比起一般的桌機還要更省,而且變壓器非常耐用,不會有一般桌機出現電源供應器容易故障的狀況。



可以支援4K UHD顯示輸出!

值得注意的是,技嘉BRIX Pro GB-BXi5-4570R與更高階的BRIX Pro GB-BXi7-4770R,都具備了HDMI 及Mini DisplayPort顯示輸出,內顯Intel Iris Pro Graphics 5200,則可以透過Mini DisplayPort,輸出3840x2160@60Hz,完全可以驅動4K UHD,這是一般其他低階機種辦不到的。小賴電腦管家的話,前幾天也在PCDIY!總編輯賴明亨介紹之下,以技嘉BRIX Pro GB-BXi7-4770R,搭配40吋PHILIPS BDM4065UC顯示器,幫忙一家科技公司老闆辦公室,打造出了一台4K UHD電腦,用來作為股票看盤軟體使用!

技嘉BRIX Pro GB-BXi5-4570R,它的主機外觀配色是紅黑搭配!


技嘉BRIX Pro GB-BXi5-4570R迷你準系統,會計事務所導入案例!

小賴這次接到的Case,是家會計事務所,在新一年度要換掉公司裡的所有主機。由於他們之前的桌機,就已經用上了Intel Core 2 Quad Q6600四核心,這是2008年買的桌機,嚴格說起來,到了2014年底提出要換機的時候,已經用了將近6年時間,由於先前就是用了超耐久的技嘉主機板,這次小賴提出用技嘉BRIX迷你準系統,馬上獲得會計事務所的採用。小賴電腦管家,提出的配備如下:
-----------------------
準系統:技嘉BRIX Pro GB-BXi5-4570R
記憶體:Kingston ValueRam DDR3-1600 4GB SO-DIMM x2=8GB
硬碟機:Plextor PX-128M6M SSD(mSATA)
-----------------------

進入BIOS,可以看到這張主機板的真正型號是M4HM85P-00,買來的時候已經是最新版的BIOS:F5


處理器為Core i5-4570R,標準工作時脈為2.7GHz,TurboBoost為3.2GHz,這邊連EIST、Turbo Mode、C3、C6都可以調整,這台準系統真的是當成主機板在做呀!

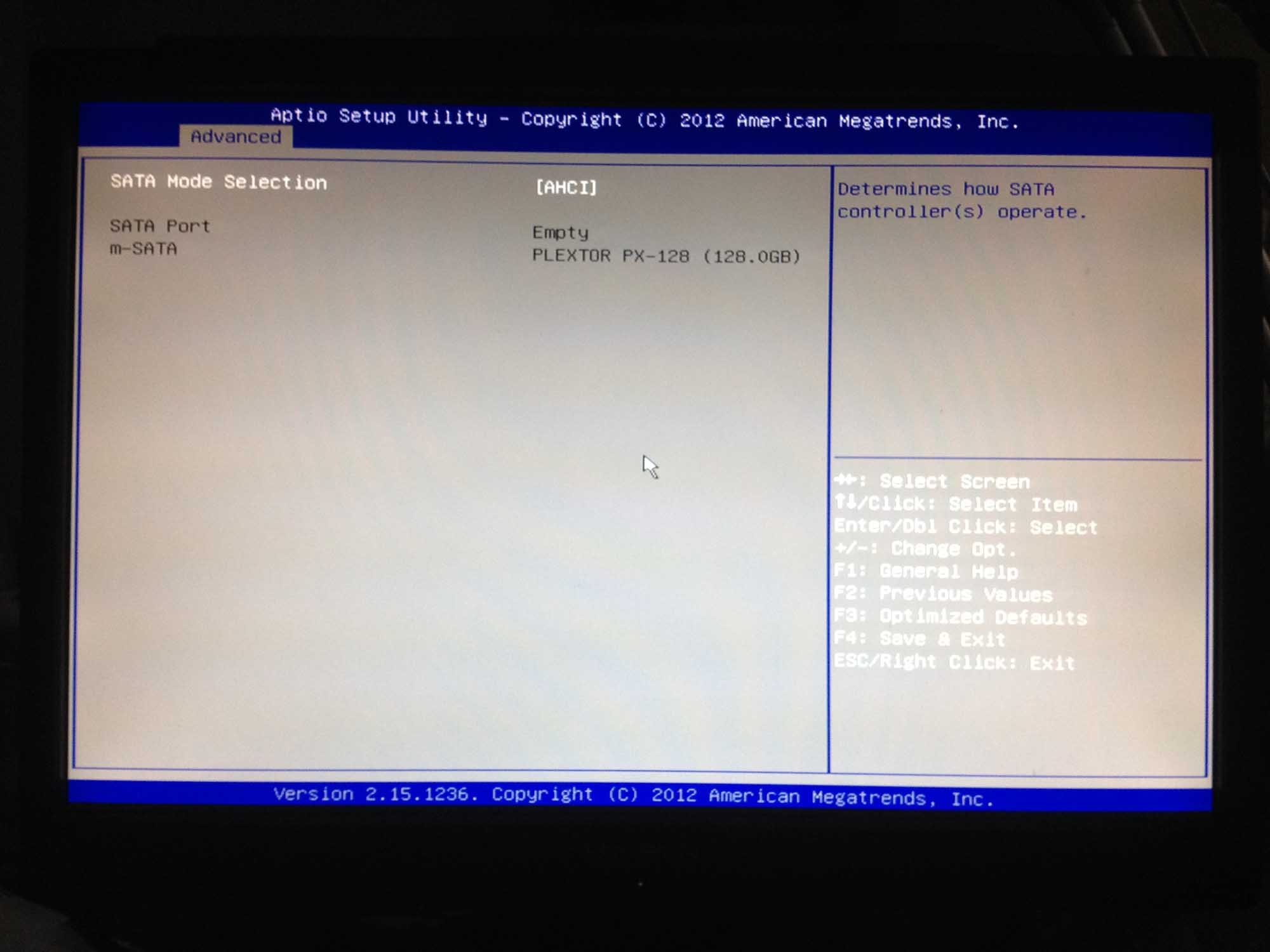

SATA Mode選定AHCI,使用mSATA的Plextor PX-128M6M SSD


啟動CPU SMART FAN Control之後,風扇會自動控制,處理器全速運轉的時候,才會聽到噪音的出現


這邊會看到一個System Performance Mode,初始設定為Operation Mode,簡單來講這是處理器的CPU、GPU超頻功能


調整到Turbo Mode之後,CPU與GPU速度都會變快。這可是小賴第一次看到準系統,也有超頻功能唷!


記憶體除了支援自動調整之外,這邊也可以支援高速的DDR3-1867、DDR3-2133,若買來的記憶體模組可以超頻,最高則可以衝到DDR3-2133


硬碟開機選項,直接選擇mSATA的Plextor PX-128M6M SSD


BIOS設定

技嘉BRIX Pro GB-BXi5-4570R的硬體安裝相當簡單,由於只有安裝記憶體模組與硬碟機,這邊則不贅述。BIOS設定的話,則可以發現有很多神奇之處。首先,EIST、C3、C6都可以調整,若有需要的話,關掉EIST的話,則能一直以全速運行。再來,技嘉非常用心,居然有一個System Performance Mode調整功能,若有需要的話,CPU、GPU都能啟用超頻,而且不會出現當機唷!記憶體的話,若能買到更高速的DDR3-2133款式,或者可以超頻到這速度的話,這部技嘉BRIX Pro GB-BXi5-4570R還能跑更快!

作業系統的話,可以支援Windows 7、Windows 8.1與Windows 10,安裝完成之後,可以看到處理器是使用Intel Core i5-4570R


裝置管理員,可以看到Intel Core i5-4570R為四核心處理器,無線網路則使用了Realtek 8821AE Wireless LAN 802.11ac PCI-E NIC,為2-Stream架構,速度可上867Mbps

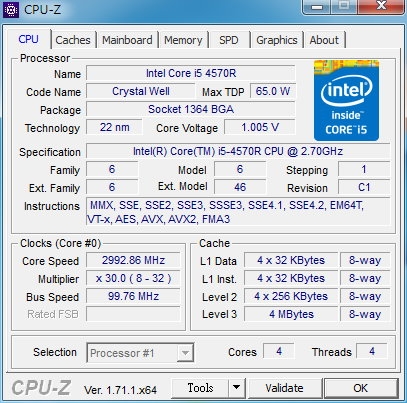

處理器是使用Intel Core i5-4570R,打開Turbo Mode之後,倍頻直接x30起跳,速度直接從3000MHz開始!


L3 Cache為4MB,L4 Cahce為128MB,這是eDRAM,是給Intel Iris Pro Graphics 5200加速使用


主機板型號為M4HM85P-00,主機板晶片組用的是Intel HM87


記憶體為8GB,跑DDR3-1600


正確辨識出用的是Kingston ValueRam DDR3-1600 4GB SO-DIMM x2=8GB


內顯為Intel Iris Pro Graphics 5200


Intel Iris Pro Graphics 5200有40個Unified Shaders


GPU核心時脈為600MHz


硬碟用的是mSATA的Plextor PX-128M6M SSD


Plextor PX-128M6M SSD速度表現還不錯!


作業系統與驅動程式安裝

技嘉BRIX Pro GB-BXi5-4570R的作業系統與驅動程式安裝並沒有什麼不同,若要安裝Windows,可以支援Windows 7、Windows 8.1與Windows 10。作業系統安裝完成之後,只需要再安裝Intel晶片組驅動程式、Intel USB 3.0驅動程式,Intel內顯驅動程式、Realtek有線網路驅動程式、Realtek無線網路驅動程式與音效驅動程式,則可以安裝完所有的驅動程式。

顯示驅動程式並沒有什麼特別要調整的地方


若有需要做螢幕旋轉,則可以在這邊調整!


3D,可以調整效能、平衡與品質


色彩,可以做進階調整


可自定快速鍵


Intel Iris Pro Graphics 5200的軟硬體資訊


多螢幕的話,也可以在這邊做調整


NUC安裝使用建議

選購NUC的話,最省空間的作法,就是背掛顯示器後面使用。這種用法,會遇到兩個問題,開機的時候,需要將手伸到顯示器後面,得要按下開機鍵,這目前並沒有辦法解決。另外一個問題,由於NUC的擴充埠有限,即便已經提供了4組USB 3.0埠,但使用上仍不大夠用,尤其是背掛顯示器後面,USB裝置的使用相當不方便,這邊會建議另外購置一個USB 3.0 Hub,則可以解決這個問題。

技嘉BRIX Pro GB-BXi5-4570R,背掛顯示器後面使用!


背掛顯示器後面使用的話,則會需要另外購置一個USB 3.0 Hub


NUC提供的USB 3.0埠有限,這時候會需要使用USB 3.0 Hub


NUC採購建議

選購準系統的話,真的要很小心,尤其是像小賴服務的是商業用戶,是把電腦賣給了中小企業,對這些客戶來說,他們買的電腦,無論花多少錢,至少要有3年的使用期限,因此,你可得睜大眼睛看清楚,準系統的保固期,以技嘉BRIX迷你準系統來說,就是3年保固,小賴先前幫客戶買過華擎準系統,只有1年保固,包括精英準系統,也只有1年保固,甚至之前賣很好的浩鑫準系統,也一樣只有1年保固,這樣子的保固期限,1年保固的準系統,則不大適合商用電腦使用。以類Intel NUC迷你準系統來說,Intel提供3年保固,技嘉也提供3年保固,華碩一樣提供3年保固,只有精英是採取1年保固。由於1年的時間,很快就過完,1年保固的NUC,採購的時候,真的得要好好考慮。此外,華碩的Vivo PC是比較特別的,它的銷售方式比較像是品牌電腦,有分成不同的硬體配備,以及搭載Windows 7或Windows 8,但也有銷售不含作業系統的空機,採購的時候得要按照自己的需要來做選擇。至於,技嘉則是唯一有供貨高效能的Intel四核心處理器迷你準系統,這就是本次介紹的技嘉BRIX Pro GB-BXi5-4570R,以及兄弟機BRIX Pro GB-BXi7-4770R,這兩款算是效能比較好的機種。不過,NUC最近也在改朝換代,除了引進Intel Broadwell核心處理器,第5代Core處理器推陳出新之外,但大多數的機種全是只有雙核心處理器,也因此,若要高效能型的NUC機種,目前看來仍只有搭配Intel Core i5-4570R、Core i7-4770R四核心處理器的技嘉BRIX Pro GB-BXi5-4570R與BRIX Pro GB-BXi7-4770R,才有超強的戰鬥力了!

若要高效能型的NUC機種,目前看來仍只有搭配Intel Core i5-4570R、Core i7-4770R四核心處理器的技嘉BRIX Pro GB-BXi5-4570R與BRIX Pro GB-BXi7-4770R


會計事務所的話,一般主要使用的是文中資訊的WSTP會計師工作輔助幫手ERP軟體,技嘉BRIX Pro GB-BXi5-4570R也能快速完成所有的任務!


整體表現優異,相當適合商用電腦使用!

這次,在會計事務所,導入了高階NUC,以技嘉BRIX Pro GB-BXi5-4570R來做為商用電腦,用作商業使用,包括基本的上網、書信以及文書處理,加上會計事務所採用文中資訊的WSTP會計師工作輔助幫手ERP軟體,都能很順暢的運行,快速完成所要執行的各種任務。技嘉BRIX Pro GB-BXi5-4570R迷你準系統,整體表現優異,相當適合商用電腦使用!

※PCDIY!玩家世界,是玩家專屬的部落格,裡面有各行各業的科技迷,一起分享數位生活的大小事!

廠商資訊

廠商名稱:GIGABYTE - 技嘉科技股份有限公司
廠商電話:0800-079-800
廠商網址: www.gigabyte.tw
