MISTEL Vision MX850,具80PLUS白金認證之超靜音電源供應器,開箱試用

文.圖/Johan 2018-10-29 12:00:00
為讓電腦效能往更高的境界發展,IT大廠紛紛推出新一代的處理器與繪圖卡,以提供更高效能來處理各式運算與娛樂需求。然而,效能越高、功能越強的電腦,也往往代表著需要更大瓦數的電源供應器(PSU),來供應該電腦所需要的電力!

此外,當今電競風潮興盛,不少玩家們在組裝電腦時,也會添加一些電競燈效來展現個人獨特風格。正因此,當今新一代的PSU,除了要提供足夠的瓦數,具備各式電路保護與偵測功能,甚至具備RGB燈效,讓玩家們在組裝電腦時,擁有更多電競風。

市售的PSU廠牌與種類何其多,要在琳瑯滿目的產品中挑選出一款能兼顧足瓦、轉換效率高、有RGB同步燈效,以及採用極靜音散熱風扇的產品,讓自己的高效能水冷電競電腦,就算在全速運作之下,也能擁有安靜的環境,那麼,您就要挑選MISTEL這家推出的Vision系列PSU了!

MISTEL Vision MX850,超靜音的80 PLUS白金級電源供應器


超靜音風扇設計,白金級認證,賦予高轉換率與安靜環境

MISTEL是一家新的電腦周邊品牌,旗下擁有鍵盤與電源供應器產品。該公司是一群以設計為導向、追求創新的專業研發團隊所組成,這些熱血的工程師們以用戶體驗為產品設計的出發點,並為了追求製作出高品質產品,以一絲不苟的精神來打造出一級品牌水準的產品。而且,MISTEL產品皆是台灣設計製造,玩家們不用擔心這個品牌是不是來自大陸的不明廠商,因此不用擔心產品品質或保固問題。

除了鍵盤產品之外,MISTEL近期推出的Vision家族PSU,有內建風扇版本的MX1000、MX850 (本文所介紹的)、MX750,以及無風扇版本的MX650、MX550等產品,皆採用全模組DC輸出設計,並通過80 PLUS GOLD 或Platinum (MX650)認證,給予玩家最高轉換效率與高品質的保證。

MISTEL Vision系列的風扇版本:MX 1000、850、750,皆通過80 PLUS白金認證


除了上次開箱過MX650 Fanless版本之外,這次要開箱的,是MX850的版本,一樣也是通過80 PLUS Platinum (白金)認證的電源供應器,同樣採用全模組化設計,搭配DC Output (直流輸出),可提供最佳轉換效率,以及最純淨的電源,讓電腦穩定且有效率的運作。

外型方面,在電源插座那一面,採用密斯特專利雙層漸變蜂巢式散熱孔,提供:透明視覺感、防止異物進入及一體成型內網包覆的設計,讓內部熱空氣可以快速散出,並經由機殼內的散熱風扇將餘熱導出。

至於風扇方面,採用了高品質FDB (Fluid Dynamic Bearing,液態軸承)風扇,其構造上比傳統2-Ball的風扇還要更小、更簡單,搭配動壓軸承設計,讓風扇具有更低噪安靜,以及超長使用壽命的特色。此外,該風扇具有智慧控制功能,在PSU溫度不高的情況下,是不會運轉的,等到PSU溫度逐漸上升,才會緩緩轉動,在極低噪音下將熱量帶走,以維持系統長時間穩定運作。

全模組設計,提供3組PCIe電源,還有RGB燈效

MX850的輸出端線材採用全模組化設計,且插座設計上也非常整齊,並有清楚的標示,讓玩家一看即懂,包括CPU/PCI-E的8孔(共4組)、IDE/SATA周邊電源的6孔(共4組),以及主機板必備的ATX 20+4孔,都一應俱全。

MISTEL Vision MX850外盒正面


MISTEL Vision MX850外盒底部


外盒包裝上有標示MX850的型號,此為是有內建風扇的版本

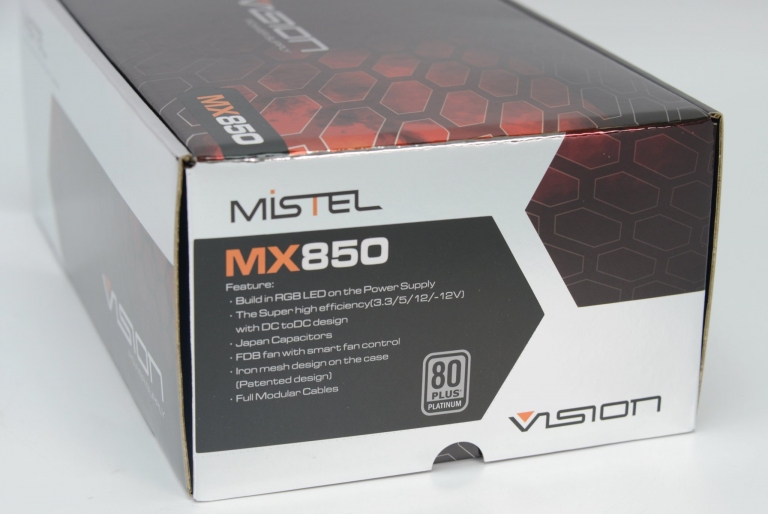

MX850包裝上的特色列表

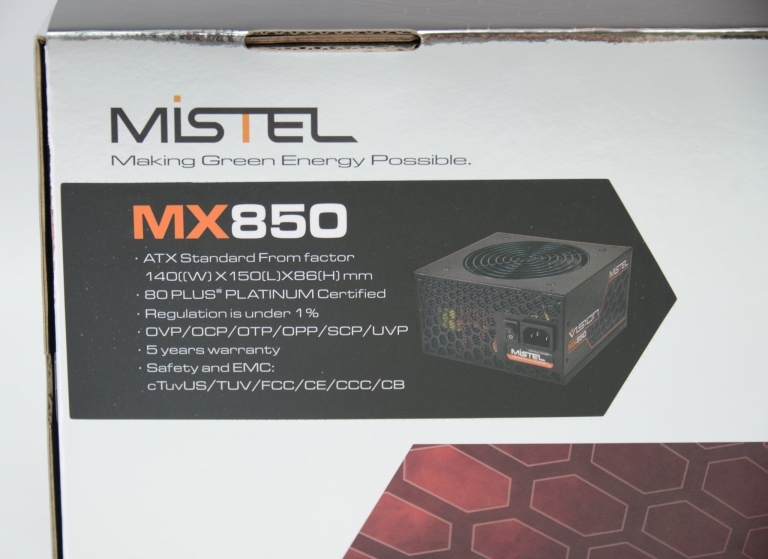

MX850包裝上的規格列表,敘述產品的體積大小、通過80 PLUS白金認證、電壓調變差異控制在1%以下、具備OVP/OCP/OTP/OPP/SCP/UVP保護、5年保固,符合各國安規


貼紙上有寫MISTEL MX850 850W/PLATINUM


開箱囉!盒子左半部是PSU本體,右半部則是線材區


值得注意的是,MX850也提供一組RGB LED的插孔,可以連接到主機板的RGB LED Header的插座上,搭配主機板所提供的燈效軟體,即可用來控制PSU裡面的RGB燈效,不管是設定各式燈效、燈色,或與其他周邊連動,都可以非常輕鬆搞定!賦予玩家滿滿的電競風!

來看看開箱後,裡面所附的各種配件吧!有PSU本體、使用手冊,各式線材x7、4-pin RGB燈效線材、螺絲x5、束線x2


線材方面,有電源線、主機板ATX 20+4pin線、CPU 8pin線、6+2pin線3組、磁碟機與周邊排線(含SATA電源7組、IDE/Molex插孔 2組、軟碟4pin 1組)、4-pin RGB燈效線1組、束線 2組


在線材方面,除了電源線、主機板ATX的20+4孔線、CPU的8孔線之外,還提供PCI-E顯示卡專用的8pin、6+2pin線(共3組),以及周邊排線(含SATA 7組、Molex 2組、軟碟1組),另外還有RGB燈效4孔線(12V/R/G/B),提供玩家針對需求來插上需要的線材,以提供電腦內部各零組件或周邊完整的供電需求,同時其隨附的束線也可以將線材捆綁固定,以利纜線管理。

日製電容、超低磁損電感、紅銅導電片,高品質用料

MX850通過80 PLUS白金認證,其轉換效率一般桌機上都有90%以上的效率,縱使在100%負載之下,也能擁有89%的轉換效率。此PSU支援全電壓輸入(100-240V, AC 7.5A, 50-60Hz),在在規格標示貼紙上,可看到峰值可達850W。其+12V設計輸出負載可達70.8A、849.6W,至於+3.3V和+5V則都是20A,合計功率125W,和+12V總和標準輸出瓦數設為850W。

MISTEL PSU外觀,上方具備超靜音FDB散熱風扇,讓內部熱空氣可以快速散出,照片右方是全模組排線插孔


MISTEL PSU另一邊。可以看到電源插頭的這一面,有蜂巢式散熱孔,讓廢熱可以透過此處吹出,安裝時建議把這款PSU安裝在以下置電源為主的電腦機殼內(當然上置電源也可以,只要確定風扇的位置是朝向機殼內部即可)


PSU的底部有產品標示貼紙

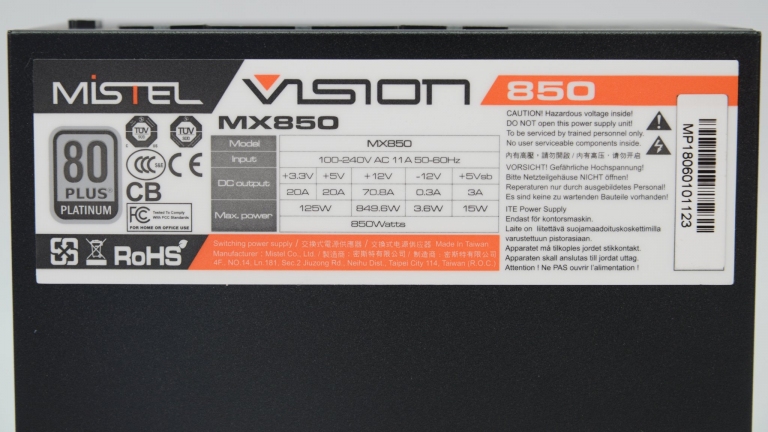

PSU貼紙上面必備的各種標示,包括各國安規認證、電源輸入輸出瓦數表,以及序號…等等


另一區的全模組線材插孔,每個區塊都有清楚標示,讓消費者不會插錯。另左邊還有一組RGB燈效專用的插孔,可連接到支援RGB同步燈效的主機板上


將那條具有YGRB的4-pin線插到主機板的RGB Header (12V/R/G/B)上,即可把PSU也納入整個電腦系統的同步燈效中


開機後,就可以看到PSU內部的RGB LED燈亮起,並會隨著主機板的RGB燈效同步軟體設定來變換燈效


在內部用料方面,MX850配置了不少高品質用料。包含電容部分,採用日本製品,搭配Mn-Zn (PC95)電感,可減少20%磁滯現象,以降低磁損,並搭配2次測日製電容,提供穩定的電流輸出。此外,搭配了第三代超級結開關功率半導體(MOSFET),以及模組化的EMI過濾槽,同時也增加鋁擠型散熱片,以增加導熱面積。同時也採用了純紅銅導電片,比傳統銅箔材質可降低95%的阻抗,讓風扇能將熱量快速帶走!整體設計上,MX850的穩定性、散熱性,以及轉換效率,都能媲美一級大廠的水準。

當然,在整體電路設計,包括OVP (過電壓)、OCP (過電流)、OTP (過溫度)、OPP (過功率)、SCP (短路)、UVP (過低電壓)等保護機制,皆是基本配備。此PSU也通過各國安規認證,並提供五年保固。

拆開PSU來看,裡面的用料可說是非常實在


內部零件說明:A是第三代超級結開關功率半導體(MOSFET);B是模組化EMI過濾插座;C是2次測日製電容;D部份則是採用全模組DC輸出設計


內部零件說明:E是純紅銅導電片,可比傳統銅箔材質降低95%阻抗;F則是日製大電容;G則是低磁損Mn-Zn (PC95)電感


內部零件說明:H是高品質FDB風扇,具備超長使用壽命、人字形軸承設計不易漏油、比傳統2-Ball風扇更低噪安靜、構造上比2-Ball風扇更小更簡單、動壓軸承風扇有極佳的耐久性


實測電壓輸出穩定,溫度也很低,風扇超安靜

MX850的訴求就是超低噪風扇設計,以下我們就經由實際測試,來得知此PSU的整體表現。

使用OCCT 4.5.1版本,CPU為Intel Core i3-7100、主機板為MSI H110M PRO-VH,顯示卡則採用NVIDIA GeForce GTX 2080


在測試軟體方面,我們透過OCCT的測試,燒機1小時以上,以簡單評估此PSU的電壓輸出穩定性與溫度變化,在系統負載滿格的情況下,從OCCT的圖表可以看到,不管是3.3V、5V、12V的分佈曲線,都能穩定的輸出,誤差大約不會超過1%。

使用OCCT 4.5.1燒機1小時之後,12V、5V、3.3V的波形圖,都是近乎直線,表示電壓輸出極為穩定


在+5V的細部波形圖方面,可以看到電壓分佈大致落在5V~5.04V之間,表示電壓輸出極為穩定


在+12V的細部波形圖方面,可以看到電壓分佈大致落在12.1V~12.2V之間,電壓輸出的差異非常低


在+3VCC的細部波形圖方面,可以看到電壓分佈大致落在3.36V~3.38V之間,提供穩定的電壓輸出需求


至於溫度實測方面,筆者以X399主機板搭配AMD Ryzen Threadripper 2990WX處理器平台,以及GeForce RTX 2080顯示卡,並執行OCCT來燒機,讓系統平均電力負荷超過400W以上,大約燒機15分鐘之後,透過紅外線槍去測試PSU的外殼與內部溫度,大致在40度C左右,此時才看到PSU的風扇開始運轉。

由於風扇運轉的速度並不高,因此幾乎聽不到任何噪音。相較之下,筆者安裝在處理器之水冷排的風扇還比較吵雜。整體測試下來,MISTEL PSU內建之風扇幾乎聽不到吵雜聲,提供使用者超靜音的使用環境!

從上述的測試中,可以發現MX850,不管是在散熱設計上、電壓輸出穩定度上、燈效表現上,以及散熱風扇的超靜音設計,都可說是可圈可點。

絕佳表現,值得收藏

整體而言,MISTEL Vision MX850電源供應器,不僅是80 PLUS Platinum認證的電源供應器,不僅外觀具有特色,其內在更是不含糊。透過使用超棒的元件材料,並且在散熱設計上也極度講究,提供絕佳的電源轉換效率。此外為因應當今電競風,此款PSU也加入了RGB同步燈效,讓使用者可以搭配主機的RGB燈效共同起舞,展現出個人的風格。

再者就是,針對一般桌面的使用環境下,由於系統負載低,MISTEL Vision MX850可以在不需要開啟散熱風扇的狀況下,即可維持穩定運作。而當使用者開始玩3D遊戲,或是執行系統負載高的應用程式,使得電源供應器溫度開始上升到一定程度時,散熱風扇才會開始運作,在極低噪音的散熱風扇的設計下,賦予幾乎無噪音的使用環境,且提供穩定的運作。

整體而言,這款MISTEL Vision MX850電源供應器,提供白金級的超高轉換效率,且風扇設計能提供幾乎無噪音的使用環境,且還具備RGB燈效,因此非常適合推薦給需要組裝更效能電腦的玩家們選購使用!

MISTEL Vision系列PSU有風扇版本:MX1000、MX850、MX750,賦予玩家超低噪音、電競燈效的最佳電源供應器

規格表
●產品型號:MX850
●實際功率:850W
●規格版本:全模組化線材輸出設計
●風扇規格:12cm FDB液態軸承風扇,具智慧控制功能
●燈效規格:內建2組RGB LED,透過主機板之4-pin RGB Header來控制
●機體尺寸:140(W) x 150(L) x 86(H)mm(不含線材)
●80 Plus認證:Platinum 白金牌
●輸入電壓:100~240V、50~60Hz
●12V最大合併功率:849.6W / 70.8A
●3.3V+5V最大合併功率:125W
●安全防護:過電流保護(OCP)、過電壓保護(OVP)、過溫度保護(OTP)、過負載保護(OPP)、短路保護(SCP)、低電壓保護(UVP)
●保固:5年保固

廠商資訊
廠商名稱:MISTEL - 密斯特
廠商電話:02-8751-3686
廠商網址:http://www.mistelkeyboard.com/zh-hant/m
