閃耀的冬季冰雪賜予所有處理器最佳效能環境,SilverStone IceGem 240P/280/360一體式水冷全系列開箱動手玩

文.圖/Lucky 2020-12-17 14:58:35
大家最近應該都有被AMD推出的新一代Ryzen 5000處理器給香到吧!但玩家們有注意到這次推出的4款Ryzen 5000版本當中,其實只有較低階的Ryzen 5 5600X才有隨盒裝內附散熱風扇,另外3款:Ryzen 9 5950X、Ryzen 9 5900X、Ryzen 7 5800X,都僅在盒裝當中孤零零地躺著一顆CPU而已,散熱裝置得玩家自行添購,看來這3款處理器的效能雖強,但發熱量也不是嬌小的便宜風扇所能壓制的,將選擇權放回玩家手中是個聰明的做法。(如何解熱變成是玩家的問題了XD)

因此對於購買這些高階處理器的玩家,想要確保穩定的效能,就必須購買巨型塔散、一體式水冷散熱或是不惜重本訂製水冷主機了。撇開有錢就能任性的訂製水冷主機,一般玩家想要解熱無非就是在塔散和一體式水冷之間做選擇。

塔散的好處在於安裝方便,但直接蓋在處理器上的巨大散熱器相當考驗機殼深度,買錯了,不是解熱能力不足就是機殼側板蓋不回去…,同時高負載運作時宛如飛機起飛的巨大噪音也是另一項困擾的難題。

相較於體積尺寸比較抽象又有噪音問題的風冷塔散,一體式水冷散熱器因為水冷排在大小上必須配合與散熱風扇的尺寸與數量而有120、240、280、360mm等更為標準化規格,玩家在選購上能有更明確的依據,加上水冷在音量上也比較安靜,對於許多創作者來說是比較合適的選擇,使得近年來一體式水冷散熱器在市場上的能見度越來越高。

另外造就一體式水冷在市場廣受歡迎的另一大原因還有閃亮亮的RGB燈效,從水冷頭到散熱風扇都能夠具備RGB元素,將原本的漆黑的機殼依照心情喜好換上最華麗、最具個性的色彩。

一提到了「華麗」這個形容詞,銀欣(SilverStone)在新推出的「IceGem」一體式水冷散熱器系列,鑽石般多面體水冷頭設計絕對是這方面的代表之一,加上全系列不僅能相容Intel的10代與AMD Ryzen 5000系列處理器外,就連晶片面積更大的AMD Ryzen Threadripper也都能完美覆蓋!看到這,各位家是不是開始感到好奇了呢?剛好小編這一次把全系列都弄到手了,就讓我們廢話不多說,趕緊來開箱吧!

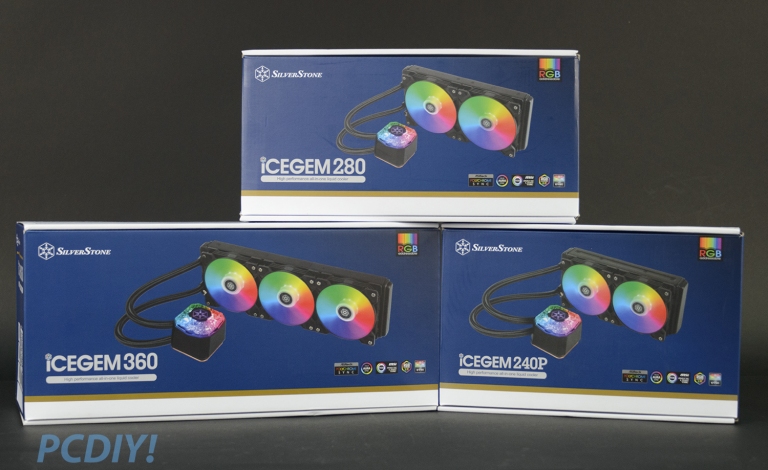

IceGem 240/280/360一體式水冷,全系列開箱
專注於推出多款包括機殼、電源供應器、週邊零組件商品的銀欣科技,在針對散熱與風扇的產品上,可以說具有相當資深的經驗與產品設計能力,先前也推出有相當多款的氣冷式散熱風扇,這次則是要來瞧瞧其中的「IceGem冰鑽系列」,也就是採用AIO一體式設計的水冷散熱器。

銀欣這次新推出的IceGem一體式水冷散熱器一共有240P、280、360mm三種不同尺寸的款式可供選擇,分別對應240mm、280mm、360mm的水冷排,玩家也可以依據手上機殼尺寸或是選擇的處理器等級來作使用上的挑選。

而從產品的命名上可以看出,此系列在外型設計上就是以「寶石(Gem)」作為靈感,所以全系列的水冷頭在設計上都融入了寶石的多面體切割設計,光是從包裝拿出來,不用點燈,就已經無比璀璨、閃閃發亮,同時也與銀欣的雪花LOGO相呼應。

水冷頭採用不點燈就相當閃亮的鑽石切面設計。


除了閃閃發光的外觀,看看這大面積的銅質貼合面,不管是Intel Core i的115X、1200腳位、AMD Ryzen系列的AM3、AM4腳位,甚至是AMD TR4腳位都能相容,沒看錯,就是那個目前消費市場中價格最貴、晶片面積最大、發熱量最大的AMD Ryzen Thredripper處理器都是IceGem系列所能涵蓋的對象,簡單來說,只要玩家現在買得到的處理器新品都能一體適用啦!

大面積的銅質散熱面不僅能夠相容AMD Ryzen、Intel Core i系列處理器,連更巨大的Threadripper處理器都能夠覆蓋。

小編這次測試也搭配上最強的一款Threadripper 3990X處理器,可以看到IceGem的水冷頭確實能夠覆蓋整個處理器。


這裡小編要特別提一下,別以為一般能夠相容就一定可以正常使用無誤,如果散熱能力不夠,那也只能做為裝飾和噱頭而已。但是在此次入手的IceGem系列上頭則是完全驗證了效能上的優異表現,在整體的設計上加入了更多考量,包括了在水冷頭內在的幫浦設計上,銀欣選擇使用三相六極馬達,比起多數常見的單相四極馬達,推動管路內的水流能夠更為強勁,讓晶片產稱的熱量更快被帶離,同時也能確保運作能夠保持幫浦在高壓運作的時候也能安靜無聲。

水冷頭的內部的幫浦採用三相六極馬達,提供更強、更靜的水流推動效率。


至於將熱量帶離之後,接下來就需要透過水冷排和風扇將管路內的熱水降溫了,小編先前在測試AMD Ryzen 5000系列處理器的時候就有發現到Ryzen 9 5900X、5950X的發熱量對於一般240mm的水冷排來說,想要壓制已經有些吃力,一些比較老舊、做工較差的水冷更是直接屢次造成主機因為過熱而進入關機保護狀態,那就更遑論發熱量更高的Threadripper了,因此,不光是水冷頭需要強化、水冷排也是影響散熱效能的一大因素。

面對普遍一般240mm水冷排光散熱能力比較有限的情況,銀欣特別將IceGem 240mm版本的水冷排進行加厚,從原本一般的28mm提升為38mm,如此一來水冷排就能融入更大的管路和更多散熱面積,散熱能力自然也就獲得提升,讓使用緊湊型機殼、或是ITX機殼的玩家也不必為了散熱而妥協處理器效能。

IceGem 360是全系列尺寸最大的,360mm的水冷排需要3個120mm風扇來做搭配。

IceGem 280使用的是2顆140mm風扇,因此在風扇的部分和另外兩款系列並不通用。

IceGem 240P雖然是採用240mm的水冷排,但藉由將厚度提升到38mm,讓解熱能力達到與280、360版本相同的水準。

從個別的照片不容易看出240P和280的尺寸差異,所以我們來個水冷排疊疊樂,由上至下分別是240mm、280mm、360mm的長度差異。

從圖中可以看到IceGem 240P在水冷排的厚度上比另外兩款要來厚(38mm VS. 28mm)。

裝上風扇之後的IceGem 240P與280的厚度比較。


再來看風扇的部分,既然水冷頭都如此閃亮動人了,散熱風扇豈能落於下風?所以不論玩家中意哪一種Size(240/280/360),所附贈的風扇全都都具備ARGB功能,當然各大主機板的燈效同步功能像是ASUS AURA Sync、GIGABYTE RGB Fusion 2.0、MSI Mystic Light等也是一定給它支援下去的。

至於在散熱的性能上,所有版本的風扇都是採用11葉片設計,不過240與360使用的是120mm風扇(兩顆vs.三顆),最高轉速可達2200 RPM、風壓可達3.18 mm/H2O、風流量則能到93.4 CFM,全速運轉時的最大噪音方面則是36.6分貝。

140mm和120mm的ARGB風扇比大小。


至於280mm的版本則是使用兩顆140mm風扇,由於較長的葉片會面臨比較大的阻力,所以最大轉速降為1600 RPM,不過風壓依然維持在3.1 mm/H20的水準,且高達99.2 CFM的風流量和僅23.4分貝的噪音量更是勝過120mm風扇。

安裝示範
對於許多初次想要DIY組裝高階電腦的玩家來說,首先要克服的大概就是自身的「說明書圖像文意理解困難症」(迷之音:不要瞎掰好嗎?),特別是像水冷這種每一家設計都不盡相同的產品,自然也就很難有一體適用的安裝教學。

不知道該怎麼安裝水冷嗎?沒關係,小編一步步來教你!


不過不用害怕,小編接下來將會以AMD的AM4腳位來為各位進行一步步的圖解安裝教學,讓玩家不必揣測說明書的文意,就能輕鬆完成安裝囉!至於使用Intel處理器的玩家也不用緊張,因為除了在對應的螺絲工具略有不同外,其實整體的步驟基本上是相同的。

首先先安裝水冷排的風扇,IceGem系列的水冷排在正反兩面都有設計安裝孔位,玩家可以依照預計的風流走向決定安裝方式,但切記安裝的過程「不可按壓」風扇的軸心(會導致軸承損壞),同時在鎖螺絲的時候,也建議以對角線的方式對稱安裝,並先固定所有螺絲之後再依序鎖緊,避免安裝過程風扇受力不均的情況。

安裝風扇的時候不可以按壓軸心,固定螺絲時以對角、對稱、先固定再鎖緊的方式安裝。


AMD的主機板在進行安裝之前,需要先把主機板預先安裝的扣具移除(Intel主機板無此設計)

把主機板翻轉至背面,將防震墊片、絕緣貼片放在對應位置。

拿出固定扣具,將寫有AMD的那一面朝向主機板(Intel則反之)。

讓扣具的開孔都對齊主機板的孔位。

取出對應的固定螺絲,可以發現螺絲的有一邊是削平的,在將螺絲放入孔位之後,要將削平的一邊的轉向內側。

小心的將主機板翻轉至正面後,將防震套筒裝上,處理器塗上散熱膏。

IceGem系列的水冷頭的固定片採抽換式設計,水冷頭安裝之前,玩家需要先換上對應的固定片。

水冷頭固定片由左至右對應的處理器種類是:Intel Core i、AMD Threadripper、AMD Ryzen。


裝上後,用螺絲固定即可完成水冷頭的安裝。(鎖螺絲的時候記得以對角線的方式安裝,且建議先固定全部螺絲之後再鎖緊)固定完成後,別忘了還要將線接上主機板才能讓水冷運作。考量到主機板的風扇插槽有限,同時也是減少機殼在整線方面的負擔,IceGem系列在包裝中有附贈風扇和RGB的轉接線,能夠方便玩家進行串接。

風扇和水冷頭都有兩條排線,圖中左邊為燈光排線、右邊是風扇排線。


在風扇與主機板連接上,水冷頭排線「必須」單獨插在主機板上有標示CPU_FAN的插槽上;風扇的部分,包裝有提供編織繩的轉接線,玩家可以將風扇彼此相連後在插上主機板。

風扇的轉接線採編織繩設計,能夠讓玩家將所有風扇串接在一起。


至於RGB的部分則比較特殊,IceGem的接頭是使用專屬規格,所以是不能直接往主機板上插的,一定要透過包裝附贈的轉接線才能讓水冷閃亮亮。
不過也因為獨立轉接線設計的關係,在轉接頭的安排上也比較為全面,除了提供一般的3 Pin ARGB接頭外,也提供了VDG接頭,替使用一些比較舊型主機板的玩家省下轉接再轉接的麻煩。

RGB的轉接線提供了ARGB、VGD接頭來與主機板連接,此外也需要透過SATA接頭與電供相連。


以上就是IceGem一體式水冷散熱器的大致的安裝過程與注意事項,接下來只要完成「點燈儀式」,確認整體運作正常,就算是大功告成囉!

準備完成,點燈儀式開始!

看看這閃亮亮的水冷頭,真的就像寶石般的夢幻。

風扇的RGB燈光也很均勻,可以照亮機殼的每一個角落。

IceGem 360得益於3顆RGB風扇的幫助,有著更大的光照面積,切換成全白光線適合銀欣品牌的冷冽質感。

玩心四起的小編決定把全系列的水冷都點亮起來XD


▲圖文說明還是看不懂?!沒關係,小編還準備影片版
看YT版影片

散熱效能實測
水冷安裝好了,也欣賞完了閃亮亮的RGB燈效,接下來自然就是要測試水冷散熱器最重要的散熱性能,根據官方表示,即便是水冷排最短的240P版本都有辦法壓制目前晶片尺寸、發熱量最為巨大的AMD Threadripper 3990X處理器。

既然官方都這麼有自信,小編自然也就不客氣了,本次測試使用AIDA64 Extreme來對AMD Ryzen 9 5900X、5950X與Threadripper 3990X進行一個小時高壓測試,以此來驗證IceGem 240P、280、360這三款一體式水冷的表現。

首先我們先來看看尺寸最大的360版本,根據AIDIA64 Extreme的溫度曲線來看,IceGem 360不論哪一種處理器都能將溫度控制在60度上下,是三款之中溫控表現最平均的。

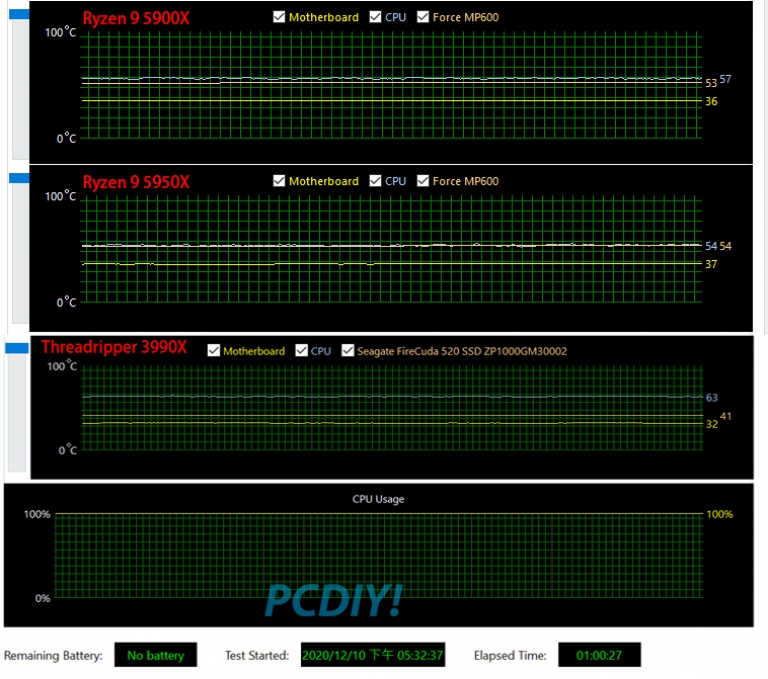

Ryzen 9 5900X、5950X和Threadripper 3990X在AIDIA64 Extreme的1個小時燒機溫度變化。

一個小時燒機的處理器核心(藍色)、表面溫度(橘色)記錄。


再來小一號的280在溫控上自然是比360版本的要高一些,不過其實差距並不大,其中Ryzen 9 5950X和Threadripper 3990X的核心溫度都控制在70度以下,Ryzen 9 5900X因為晶片本身管理機制的關係,散熱是被控制在75度左右。

AIDA64 Extreme一個小時燒機測試的處理器溫度變化。

一個小時燒機時處理器核心(藍色)與表面(橘色)的溫度記錄。


最後240P在散熱能力方面,它的表現真的是讓人出乎意料,不僅能夠將Ryzen 5900X、5950X的核心溫度穩定的控制在70度下,就連Threadripper 3990X也能壓制在65度上下,看來官方的宣傳真的是所言非虛,表現真的非常優秀。

使用AIDIA64 Extreme對IceGem 240P進行一個小時的高壓測試。

一個小時內處理器核心溫度和表面的溫度的變化。


從小到大,都是最好的選擇
銀欣這次的推出的IceGem一體式水冷散熱器系列在設計上利用鑽石紋路的水冷頭,在RGB燈光的照耀下出閃爍千變萬化的光彩,就好像是替玩家的電腦鑲上一顆寶石一般,顯得無比的璀璨華麗。

而在外型之下是與其外觀相匹配的強大散熱性能,從體積最小240P到最大的360版本,在發熱的壓制上都能輕鬆應付Intel Core i系列和AMD Ryzen系列的發熱,甚至連目前等級最高的Threadripper 3990X也不是問題,讓玩家不必再遷就機殼的尺寸而得在散熱與效能之間做抉擇,只要搭配IceGem一體式水冷散熱器,有關處理器的散熱問題就都能迎刃而解。
