2017年伊始，Intel處理器平台正式邁入Kaby Lake世代，在Intel所規劃的Kaby Lake晶片組(200系列)產品線中，主要分成旗艦的Z270、高階的H270、中階的B250，以及商用的Q250與Q250，皆可支援LGA 1151腳位的第六代與第七代Core i3/i5/i7與Pentium/Celeron等處理器，可支援DDR3、4記憶體，以及Intel的Optane Memory技術，差別在於是否有提供超頻功能、PCIe 3.0通道數、SATAe、M.2、USB 3.1的插槽數量而已。

玩家們若要升級電腦，或組裝一台電競電腦，除了買一顆好用的CPU之外，選擇好用、耐操、穩定、功能多、保固長，且具備最佳C/P值的電競級主機板，也是非常重要的事情。而想要買到一款迷你電競主機板，且能支援最多款CPU、顯示卡，並提供穩定運作，打個通霄也不會當機的話，一般B250晶片組的主機板即可滿足玩家的需求。這次我們要推薦的，是由No.1電競品牌的微星科技(MSI)所推出，為玩家所量身訂做的Mini-ATX玩家級主機板：MSI B250M MORTAR。

微星「MSI B250M MORTAR主機板」重裝上陣

微星科技(MSI)在B250系列的產品線中，共推出了B250 GAMING M3、B250 GAMING PRO CARBON、B250 KRAIT GAMING、B250M GAMING PRO、B250I GAMING PRO AC、B250M MORTAR、B250M MORTAR ARCTIC、B250M BAZOOKA等系列產品。這次介紹的是針對絕大多數玩家所量身打造的B250M MORTAR的主機板產品，為MSI遊戲軍火庫系列的產品之一。之所以會推薦這片主機板的主要原因與特色，在於該系列主機板以軍火庫為主打形象，在用料上當然採用軍規等級，賦予耐用、強悍、剛硬的身軀，在外型設計上，也遵循軍事裝備所採用的主題顏色。

微星的遊戲軍火庫系列主機板，擁有「內剛毅」、「外搶眼」的特色，因此獲得了國際上的認可，不僅能給予玩家超高顏值，而再加上有專業遊戲戰隊掛保證，通過電競好手24小時的嚴謹測試都不當機之下，可說是玩家戰勝遊戲的絕佳武器。在使用過程中，若不小心因為非人為因素而操到掛掉的話，微星很貼心的提供主機板最高「5年保固」(2017/3/31前到微星官網登錄註冊即可升級5年)，並有免費到府收送或全家代送的服務，讓你不用出門忍受風吹雨淋地將主機板拿去原廠送修。

小小一片，強悍內斂，功能無限

先來看看微星B250M MORTAR主機板的外觀與整體佈線，其主色系採用鐵灰色搭配黑+紅色的設計，主機板PCB上有黑色的防護塗布。在南橋晶片與CPU電容散熱區都有配置搶眼的散熱片。在用料上採用自家第五代軍規料件，採用全新的鈦金屬製電感、黑色電容與鍍黑膜電容，可在系統面臨高溫環境下，降低溫度，提供更穩定更耐久的運行能量與微幅超頻能力。此外還提供濕度保護、高溫保護、電路保護、靜電保護、EMI保護等保護基因，使主機板具備強固、穩定的運作能力。





此外，微星主機板都具備雙層接地保護措施，在主機板固定孔中，可明顯看到雙同心圓的防靜電保護設計，能有效防止靜電造成電流不穩定，而影響主機板效能。在PCIe x16插槽部份，也採用了Steel Armor (精良裝甲) 防護設計，並增加多處焊點，來鞏固並提供更強的保護力，讓玩家安裝高階顯示卡時，不用因為安裝不當或因為重量的緣故而造成插槽損壞，同時還能保護PCIe插槽的傳輸訊號免受到電磁干擾(EMI)，具備堅固又能抗雜訊的雙重功效。同樣的M.2插槽也具備Steel Armor設計，可免於插槽受到物理傷害，同時減低EMI，以確保主機板和安裝的電腦組件之間的訊號傳輸都能純淨，以提升整體效能。

在規格部份，支援LGA 1151插槽的Skylake與Kaby Lake處理器，並具備4組DDR4記憶體插槽，可擴充至64GB的最高容量。記憶體時脈方面，Skylake可支援到DDR4-2133，Kaby Lake則可支援DDR4-2133或2400。在介面卡插槽部份，共有兩組PCIe x16、兩組PCIe x1插槽，讓玩家可以安插各種規格的介面卡來擴充。其PCIe x16插槽可以支援2-way AMD CrossFire技術，讓玩家可以安插兩張顯示卡來提升繪圖效能表現。



在儲存裝置部份，提供了6組SATA 6Gbps連接埠，可支援RAID 0、1、5、10等模式，讓玩家可以透過RAID磁碟陣列來提升系統整體存取效能與資料安全。此外，主機板上還有一組M.2插槽，可裝上4.2/6/8cm長度的M.2 SSD，並可搭配選購的Turbo U.2介面卡，來支援PCIe 3.0 x4的NVMe SSD，讓儲存裝置存取速度再度破表。



在周邊擴充設計部份，主機板提供6組USB 3.1 Gen 1的連接埠，4組在I/O背板(3組Type-A，1組Type-C)，2組另外接到前置擋板上使用。另外還有6組USB 2.0連接埠，2組在背板，另外4組則是外接至前置擋板。因此背板共提供6組USB連接埠，讓你連接各式周邊裝置。另外還有1組PS/2鍵盤滑鼠埠，1組DVI-D、1組HDMI、1組DisplayPort視訊連接埠，讓你可以連接各種規格的顯示器。至於網路方面，內建1組RJ45有線網路連接埠(採用Intel I219-V Gigabit網路晶片，可提供最低延遲，讓網路遊戲不卡頓。



在音效部份採用了Audio Boost技術，其接孔部份使用了無氧銅音效接頭，搭配Realtek ALC892音效解碼晶片，提供7.1聲道輸出，加上其Nahimic(納美)音頻技術與主機板採用獨立音效層板搭配日系Chemi-Con高階音效電容等料件，可輸出清澈的高解析音效，讓玩家更「聲」歷其境，透過更清楚的聽聲辨位來制敵機先以贏得勝利！

簡易LED除錯燈，與低調沈穩的電競紅光特效，給予對手致命一擊

微星B250M MORTAR主機板提供了簡易LED除錯指示燈，在記憶體插槽附近有BOOT、VGA、DRAM、CPU等EZ Debug LED(簡易偵錯)指示燈，當哪個元件發生問題，或是因為超頻太超過而使得運作不正常，其對應的LED燈號就會亮起，讓玩家可以輕易找出系統開機問題。要是在BIOS設定上出問題，或者超頻超太過火，導致電腦無法開機的話，還有JBAT1 Jumper可清除BIOS內容，以恢復到原廠預設值。



在燈效方面，在主機板底部的四個角，都配置了紅色LED燈效，此外音效電路方面更特別以可透光的設計，讓主機板正面可以看得到光。透過BIOS或Game App軟體，即可設定其發光特效，讓整張主機板特效十足。此外JLED1可以安插外接的LED燈條，以裝飾機殼內的燈光特效，並透過Game App軟體來設定其燈色與燈效。至於網路孔方面，也有LED燈效，其內部的紅色燈恆亮時，就代表啟用了15KV的抗突波保護技術，可避免雷擊與靜電所造成的網路介面損壞。

豐富的BIOS設定畫面，與MSI獨家軟體集

開機進入BIOS設定畫面時，可發現其Click BIOS 5的圖形化介面非常親和，且在高解析度下支援多語言可縮放字體，讓字形不會糊糊的，看得更清楚。在介面上提供EZ Mode (淺顯易懂的簡易設定畫面，適合初學者使用)與Advanced Mode (進階模式，可以做更多細部設定，適合專業與超頻玩家使用)。在功能方面，有提供Board Explorer可檢視主機板的各元件狀況，以及各接孔、插槽所安裝的處理器、記憶體、介面卡、USB等細節資訊，讓人一目了然。

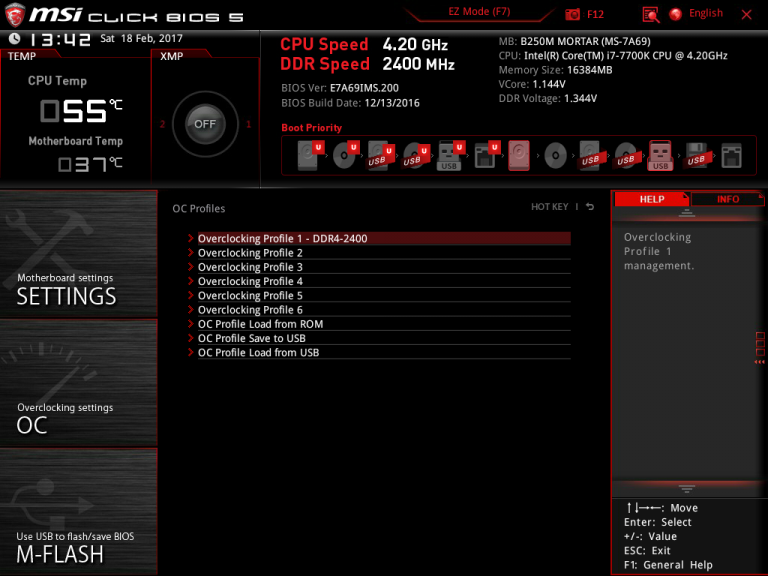

其餘像是Hardware Monitor功能，則可以檢視CPU、系統風扇等元件的電壓、溫度與轉速等狀態，並可設定全速運轉或智慧運轉模式。在OC(超頻)功能上，提供6組超頻設定存取欄位，並可儲存到USB儲存裝置上，以方便超頻玩家來儲存與載入各種超頻設定參數，以榨出系統的最佳效能。





在軟體相容性方面，MSI提供各種作業系統的驅動程式，包含Windows 7/8/8.1/10等等。因此使用Windows 7的玩家不用擔心不支援的問題。至於超值軟體方面，MSI提供了不少好用的獨家軟體集。像是「CPU-Z微星特製版」 (檢視CPU/GPU資訊)、「MSI RamDisk」 (可將系統記憶體分割出部份空間來做為虛擬磁碟，以利於上網載入圖片、以及遊戲的載入，不僅可以減少重複資料的存取時間，加速系統載入效率，更可減少SSD的寫入與抹除次數，進而增加SSD壽命)、「Command Center」 (提供CPU/DRAM/內顯等元件的系統時脈/電壓/風扇轉速的監控/設定調整，以完全圖像式介面呈現，更可搭配Android手機來下載MSI的Command Center App，可做為遠端監控/設定，控制系統重開機/關機、多媒體播放，甚至手機當滑鼠、鍵盤操控電腦)、「X-Boost」(可調整各種使用場合下的軟硬體資源配置，讓電源與硬體資源，都能發揮到最大效用)、Gaming App (提供一鍵盤超頻、護眼模式、OSD設定、LED燈效、遊戲Hotkey與Game Mouse Control等等)。















此外，還有「Live Update 6」 (驅動程式懶人安裝工具，可將所有驅動程式與工具集一次安裝完成，並可日後自動線上更新)、「Fast Boot」 (透過bypass一下鍵盤檢查與周邊檢查的時間來讓加速開機速度)、「Super Charger」 (讓USB提供快速充電功能)、「Gaming App」 (可一鍵設定超頻模式、遊戲模式、靜音模式，還有Eye Rest可設定護眼模式、遊戲模式、電影模式、自定模式下的螢幕色溫，以及Mouse Master等滑鼠巨集鈕設定等等。另外還有Windows快捷鍵可設定快速開啟各程式、登錄快捷鍵可一鍵盤登入Windows、MSI快捷鍵可儲存各應用程式的快速登入密碼等等)。善用這些工具可以讓您更輕鬆地駕馭您的電腦。

系統穩定，效能不俗，協助玩家們重裝出擊

由於在遊戲線上直播當紅的現代，微星還提供了XSplit Gamecaster 遊戲直播串流軟體，讓玩家或實況主可以將遊戲實況即時錄製或直播，以便上傳至YouTube或Twitch等頻道，讓朋友欣賞並分享遊戲過程的點點滴滴。此外，由於多款好用電競周邊的互相搭配，可以讓電競玩家在遊戲過程中，發揮出相輔相成的效用。像是這款主機板便支援SteelSeries Engine 3 (巨集鍵設定系統，可將遊戲中常用的多個巨集組合按鍵設定好，以便一鍵發出大絕招)的軟體，讓玩家可以搭配這個好用的工具，來設定特定的發光效果，以便在進行遊戲中發揮最大的效用，讓玩電腦成為一種樂趣。



在效能測試部份，以Intel Core i7-7700K CPU、Kingston HyperX KHX3000C15D4/4GX 4GBx4 (16GB)、OCZ-Vector 150 240GB SSD等測試配備，顯示卡則使用CPU內建之Intel HD Graphics 630，在測試3DMark時則採用NVIDIA GeForce GTX 1800來測試3D效能。作業系統則是Windows 10 x64專業版，以下是測試的結果與效能表現，請參考附圖與附表。





▼MSI B250M MORTAR主機板(型號MS-7A69)規格表：


▼效能數據：

超值迷你電競主機板優質首選

這次，實測開箱了MSI B250M MORTAR主機板，對於其高度的支援性，完整的擴充能力，以及極高的性價比印象深刻。整體而言，MSI B250M MORTAR主機板，無論是外觀或是規格上，都非常完整，以microATX的微小身軀，卻具備軍規級的絕佳用料，搭配超級穩定的基因與親和的BIOS設定，同時提供豐富的軟體集，以及超久的保固年限，最驚訝的是，這樣高規等級的主機板，只要3千出頭就能擁有，因此非常適合一般使用者或玩家、專業電競玩家選購。特別是想要組裝迷你電腦主機的玩家，這款microATX等級的主機板更適合您！

廠商資訊

廠商名稱：MSI - 微星科技股份有限公司
廠商電話：02-3234-5599
廠商網址： www.msi.com
市場行情：3,190元
