焦點
歡慶中階主力軍重磅落地、12代處理器超值好夥伴,MSI MAG B660M MORTAR WIFI特製信仰紀念禮包開箱
文.圖/Lucky 2022-02-01 10:24:27
身為Intel第12代處理器的合作示範夥伴的MSI,在先前Z690和K系列處理器首波解禁的時候,就特別準備了巨大的豪華套裝禮包做為先發曝光的第一彈,其豪氣的程度十分讓人印象深刻,相信各位玩家應該都很想也入手收藏一組吧!
接續上一波的高階版本之後,對應第二波的12代主力配置:B660、非K系列的12代中階與入門版處理器,玩家可以入手更具CP值的組合,畢竟若是想要Z690搭K系列處理器還是得考量一下口袋深度,按照慣例,真正的銷售主力還是在B660主機板與非K系列的處理器身上,也因此有了第二波的小套裝禮包出現,MSI這次也針對中階玩家推出了最佳組合推薦,採用以MAG B660M MORTAR主機板為中階代表的特製紀念禮包來讓玩家可以免傷腦筋、跟著這樣選就對了。
本次禮包外觀選用全黑色紙質包裝,正面的部分印刷了大大的「MAG」的等級象徵商標,下方則有一排「Conquer The Battlefield(征服戰場)」的字樣,整體的設計帶有隆重的神祕感,同時也延續了上一次首波Z690 Unify巨大寶箱的視覺元素。
整個禮包分為兩層,最上層在靜靜等我們的自然是本次開箱的主角,MAG B660M MORTAR WIFI主機板囉!將主機板取出後,就能見到禮包的下層,而且還特別加註了「Surprise Open It…(有驚喜,趕快打開)」的提示字樣,那小編也就不要辜負原廠的細心,立即揭開下層內容。
包裝的第二層附上了一顆Core i5-12400處理器,同時配合12代處理器能夠支援DDR5記憶體,一旁還準備了一組Kingston FURY Beast DDR5-5200 16GBx2記憶體!需要注意處理器用的是特製版的黑色扁平式禮盒包裝,整體給人的感覺更為隆重精緻,但比較可惜的是包裝內沒有提供為12代處理器重新設計的散熱風扇,讓這部分成為了「市售版本限定」。
微星似乎也注意到了這點,所以做為相應的補償,又額外提供了一組同為MAG家族的A650BN 650W 80PLUS銅牌非模組電源供應器一顆,論價值與實用性都比原裝散熱風扇更高,還更凸顯了微星MAG在周邊陣容的多元性,強化了禮包的信仰和誠意。
外型上,可以從命名得知MAG B660M MORTAR WIFI是一款Micro-ATX尺寸的主機板產品,配色則大抵延續上一代的設計邏輯,支援Wi-Fi的款式採用銀色的塗裝,而非Wi-Fi版本則為灰黑色,但撇開顏色和前述的規格差異,兩個系列的板子均是以6層PCB版包裹2oz純銅打造,用料的扎實程度沒有因為規格不同而區別對待。
比較特別的是,主機板的CPU供相數達到了12+1+1項,且每個MOSFET模組能夠承受最高60A的電流,配合微星自家的Core Boost技術,讓這塊主機板居然能夠一次吃上8+8 Pin的電源,這點在B系列主機板上算是頗為罕見的設計。(所以沒附上原廠散熱器也是對的,這樣的配置根本就是讓玩家可以拿中階處理器來超頻用,建議玩家要搭水冷來玩比較合適)
配合Intel第12代處理器能夠支援DDR5記憶體,MAG B660M MORTAR WIFI可以支援最高4組單支容量最高為128GB的DDR5記憶體,並可以支援超頻至DDR5-6200以及XMP 3.0功能,讓玩家不必砸大錢也能獲得適度超頻所帶來的效能福利。
主機板下半部在通道的安排上比較特殊,兩組PCIex16插槽的支援性分別為由CPU控制的PCIe 4.0x16和由南橋晶片管理的PCIe 3.0x4,也就是說整張主機板將「沒有提供PCIe 5.0通道」,這點估計是官方認為走PCIe 5.0通道的設備從推出到走向平民化可能還有相當一段時間,所以才選擇不打算加入。(需要的可選擇Z690系列)
主機板上頭對於SSD的支援性還是相當到位的,得利於12代處理器與晶片組對通道支援性的強化,MAG B660M MORTAR WIFI上的兩組M.2插槽均可走PCIe 4.0x4通道,讓玩家可以獲得最高可以獲得7,000 MB/s以上的硬碟讀寫速率,但須注意第二組M.2插槽因為支援SATA模式的關係,在安裝SSD之後,SATA8連接埠將會失去功能。
最後在後方I/O連接埠的供應上,MAG B660M MORTAR WIFI準備了4個USB 2.0、3個USB3.2 Gen2 Type A、1個USB 3.2 Gen2x2 Type C、DisplayPort 1.4、HDMI 2.1、5組3.5mm音源輸出孔、S/PDIF光纖孔;網路方面則供應了2.5G RJ45網路連接埠並支援Wi-Fi 6E通訊標準。
後端I/O備有4個USB 2.0(黑色)、3個USB3.2 Gen2 Type A(紅色)、1個USB 3.2 Gen2x2 Type C、DisplayPort 1.4、HDMI 2.1、5組3.5mm音源輸出孔、S/PDIF光纖孔、2.5G RJ45網路孔、Wi-Fi 6E天線。
記憶體:Kingston FURY BEAST DDR5-5200 16GBx2(共32GB)
SSD:Crucial P5 Plus 1TB PCIe 4.0 M.2 SSD
顯示卡:MSI GeForce RTX 3060 Gaming Trio X
電源:MAG A650BN 650W
在基礎跑分上,Core i5-12400雖然僅配有6顆P-Core大核心,沒有小核心的幫助,但整體表現還是相當不錯,特別是單核心的部分,在CPU-Z取得了700分的成績,多核心的部分也有近5,000分之譜,就算是Cinebench R23的實測上也可以看到單、多核的成績分別達到1702與12216的高分,這樣的組合對玩家在一般使用上已經相當足夠。
3DMARK的部分,Time Spy為針對DX12的遊戲內容所設計,整體的得分約為8,800分;Fire Strike是為DX11的內容所打造,得分接近2萬大關;Port Royal則是測量光線追蹤的效果表現,這部分主要依賴顯示卡,處理器所能帶來的影響非常小。
遊戲實戰中,《刺客教條:維京紀元》在最高畫質的設定條件下,Core i5-12400+RTX 3060的搭配可以滿足1080P和1440P解析度的遊玩需求,FPS值分別落在74與63。
接著換到《極地戰嚎6》中,測試過程除一樣為最高畫質選項外,亦全程開啟光線追蹤功能並搭配FSR最高畫質模式,在1080P解析度下,遊戲跑分可以來到96 FPS,體驗可謂是十分流暢,1440解析度的時候也能達到72 FPS,穩定遊玩不是問題。
創作者方面,Core i5-12400靠著強大的單核和有著一定水準的多核心表現,在Photoshop中取得了1,411的高分,各種修圖基本是小菜一碟,而Premiere Pro因為對整體配備要求嚴苛的關係,這部分的成績落在725分,但也足夠應付高強度的1080P影片或輕度4K影片剪輯。
另外,主機板在擴充性方面也貫徹了類似的精神,與其選擇添加額外的成本到現今沒有任何裝置支援的PCIe 5.0通道上,不如盡可能將PCIe 4.0的通道發揮到極致,也順帶的把USB 3.2 Gen2x2、2.5 Gbps網路等過去中階主機板上較少見的但卻實用性很高的規格給納了進來,讓玩家在購買的當下便能讓產品的各項功能獲得完整的利用,而不是閒置著等待未來。
剛好趁著過年打算組一台新電腦或是花點紅包、獎金把舊電腦升級一下嗎?那怎麼可以錯過MSI這套組合呢!
★快來追蹤/加入我們!!!
FB玩家社團:PCDIY!玩家FB社團
Instagram頻道:pcdiytw
接續上一波的高階版本之後,對應第二波的12代主力配置:B660、非K系列的12代中階與入門版處理器,玩家可以入手更具CP值的組合,畢竟若是想要Z690搭K系列處理器還是得考量一下口袋深度,按照慣例,真正的銷售主力還是在B660主機板與非K系列的處理器身上,也因此有了第二波的小套裝禮包出現,MSI這次也針對中階玩家推出了最佳組合推薦,採用以MAG B660M MORTAR主機板為中階代表的特製紀念禮包來讓玩家可以免傷腦筋、跟著這樣選就對了。
特製紀念禮包內容物一覽
雖然這款特製紀念禮包沒有上次Z690那套豪華版那麼瘋狂,但整體的設計感仍舊維持一定的設計水準,說實話,這款紀念禮包的個頭大小也不輸其他廠的大禮包了,咱們就從外觀看起,一步步的來開箱吧!本次禮包外觀選用全黑色紙質包裝,正面的部分印刷了大大的「MAG」的等級象徵商標,下方則有一排「Conquer The Battlefield(征服戰場)」的字樣,整體的設計帶有隆重的神祕感,同時也延續了上一次首波Z690 Unify巨大寶箱的視覺元素。
整個禮包分為兩層,最上層在靜靜等我們的自然是本次開箱的主角,MAG B660M MORTAR WIFI主機板囉!將主機板取出後,就能見到禮包的下層,而且還特別加註了「Surprise Open It…(有驚喜,趕快打開)」的提示字樣,那小編也就不要辜負原廠的細心,立即揭開下層內容。
包裝的第二層附上了一顆Core i5-12400處理器,同時配合12代處理器能夠支援DDR5記憶體,一旁還準備了一組Kingston FURY Beast DDR5-5200 16GBx2記憶體!需要注意處理器用的是特製版的黑色扁平式禮盒包裝,整體給人的感覺更為隆重精緻,但比較可惜的是包裝內沒有提供為12代處理器重新設計的散熱風扇,讓這部分成為了「市售版本限定」。
微星似乎也注意到了這點,所以做為相應的補償,又額外提供了一組同為MAG家族的A650BN 650W 80PLUS銅牌非模組電源供應器一顆,論價值與實用性都比原裝散熱風扇更高,還更凸顯了微星MAG在周邊陣容的多元性,強化了禮包的信仰和誠意。
MAG B660M MORTAR WIFI主機板開箱
MSI主機版系列中的MAG MORTAR家族向來以款式多元為一大特色,這點到了B660晶片組上也不例外,除了小編手中的這塊支援Wi-Fi和DDR5的MAG B660M MORTAR WIFI之外,也有提供無Wi-Fi和支援DDR4記憶體的D4版,為不同預算考量的玩家做好充足準備。外型上,可以從命名得知MAG B660M MORTAR WIFI是一款Micro-ATX尺寸的主機板產品,配色則大抵延續上一代的設計邏輯,支援Wi-Fi的款式採用銀色的塗裝,而非Wi-Fi版本則為灰黑色,但撇開顏色和前述的規格差異,兩個系列的板子均是以6層PCB版包裹2oz純銅打造,用料的扎實程度沒有因為規格不同而區別對待。
比較特別的是,主機板的CPU供相數達到了12+1+1項,且每個MOSFET模組能夠承受最高60A的電流,配合微星自家的Core Boost技術,讓這塊主機板居然能夠一次吃上8+8 Pin的電源,這點在B系列主機板上算是頗為罕見的設計。(所以沒附上原廠散熱器也是對的,這樣的配置根本就是讓玩家可以拿中階處理器來超頻用,建議玩家要搭水冷來玩比較合適)
配合Intel第12代處理器能夠支援DDR5記憶體,MAG B660M MORTAR WIFI可以支援最高4組單支容量最高為128GB的DDR5記憶體,並可以支援超頻至DDR5-6200以及XMP 3.0功能,讓玩家不必砸大錢也能獲得適度超頻所帶來的效能福利。
主機板下半部在通道的安排上比較特殊,兩組PCIex16插槽的支援性分別為由CPU控制的PCIe 4.0x16和由南橋晶片管理的PCIe 3.0x4,也就是說整張主機板將「沒有提供PCIe 5.0通道」,這點估計是官方認為走PCIe 5.0通道的設備從推出到走向平民化可能還有相當一段時間,所以才選擇不打算加入。(需要的可選擇Z690系列)
主機板上頭對於SSD的支援性還是相當到位的,得利於12代處理器與晶片組對通道支援性的強化,MAG B660M MORTAR WIFI上的兩組M.2插槽均可走PCIe 4.0x4通道,讓玩家可以獲得最高可以獲得7,000 MB/s以上的硬碟讀寫速率,但須注意第二組M.2插槽因為支援SATA模式的關係,在安裝SSD之後,SATA8連接埠將會失去功能。
最後在後方I/O連接埠的供應上,MAG B660M MORTAR WIFI準備了4個USB 2.0、3個USB3.2 Gen2 Type A、1個USB 3.2 Gen2x2 Type C、DisplayPort 1.4、HDMI 2.1、5組3.5mm音源輸出孔、S/PDIF光纖孔;網路方面則供應了2.5G RJ45網路連接埠並支援Wi-Fi 6E通訊標準。
後端I/O備有4個USB 2.0(黑色)、3個USB3.2 Gen2 Type A(紅色)、1個USB 3.2 Gen2x2 Type C、DisplayPort 1.4、HDMI 2.1、5組3.5mm音源輸出孔、S/PDIF光纖孔、2.5G RJ45網路孔、Wi-Fi 6E天線。效能實測
巡禮過了主機板上的各項配置設計之後,接著也簡單透過實測來看一下效能表現如何;效能測試上,配合禮包內提供的Core i5-12400處理器和650W電供的整體定位,小編也選擇使用RTX 3060來做為平台的顯示搭配,完整規格如下:測試平台規格
處理器:Intel Core i5-12400記憶體:Kingston FURY BEAST DDR5-5200 16GBx2(共32GB)
SSD:Crucial P5 Plus 1TB PCIe 4.0 M.2 SSD
顯示卡:MSI GeForce RTX 3060 Gaming Trio X
電源:MAG A650BN 650W

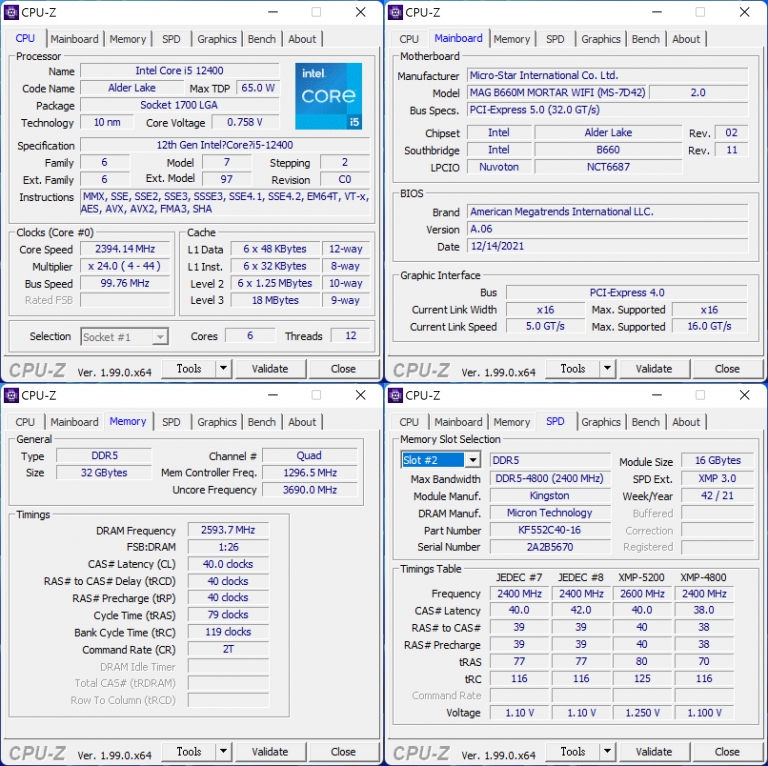

在基礎跑分上,Core i5-12400雖然僅配有6顆P-Core大核心,沒有小核心的幫助,但整體表現還是相當不錯,特別是單核心的部分,在CPU-Z取得了700分的成績,多核心的部分也有近5,000分之譜,就算是Cinebench R23的實測上也可以看到單、多核的成績分別達到1702與12216的高分,這樣的組合對玩家在一般使用上已經相當足夠。
3DMARK的部分,Time Spy為針對DX12的遊戲內容所設計,整體的得分約為8,800分;Fire Strike是為DX11的內容所打造,得分接近2萬大關;Port Royal則是測量光線追蹤的效果表現,這部分主要依賴顯示卡,處理器所能帶來的影響非常小。
遊戲實戰中,《刺客教條:維京紀元》在最高畫質的設定條件下,Core i5-12400+RTX 3060的搭配可以滿足1080P和1440P解析度的遊玩需求,FPS值分別落在74與63。
接著換到《極地戰嚎6》中,測試過程除一樣為最高畫質選項外,亦全程開啟光線追蹤功能並搭配FSR最高畫質模式,在1080P解析度下,遊戲跑分可以來到96 FPS,體驗可謂是十分流暢,1440解析度的時候也能達到72 FPS,穩定遊玩不是問題。
創作者方面,Core i5-12400靠著強大的單核和有著一定水準的多核心表現,在Photoshop中取得了1,411的高分,各種修圖基本是小菜一碟,而Premiere Pro因為對整體配備要求嚴苛的關係,這部分的成績落在725分,但也足夠應付高強度的1080P影片或輕度4K影片剪輯。
預算下的實用至上之選
從前面的開箱介紹與效能實測後,可以發現到這款MAG B660M MORTAR WIF在規格的方面主要以滿足當下全方位用途為最高訴求,顧慮到玩家可能或縮減主機板的預算好選擇更高等級的處理器,微星索性將CPU的供電給到8+8 Pin,好應付高階處理器的功耗需求,玩家可以依據實際上的預算來做配置選擇。另外,主機板在擴充性方面也貫徹了類似的精神,與其選擇添加額外的成本到現今沒有任何裝置支援的PCIe 5.0通道上,不如盡可能將PCIe 4.0的通道發揮到極致,也順帶的把USB 3.2 Gen2x2、2.5 Gbps網路等過去中階主機板上較少見的但卻實用性很高的規格給納了進來,讓玩家在購買的當下便能讓產品的各項功能獲得完整的利用,而不是閒置著等待未來。
剛好趁著過年打算組一台新電腦或是花點紅包、獎金把舊電腦升級一下嗎?那怎麼可以錯過MSI這套組合呢!
