新世代暗黑勢力來襲、Intel第12代欽定合作主機板,MSI Z690 Unify全套信仰組合「大」開箱

文.圖/Lucky 2021-10-28 00:00:05
一直預告、一直放話的Intel第12代處理器Alder Lake終於開放第一波「外觀」解禁囉!與上一代一樣,這一次官方選擇了御三家的微星作為上市首批合作廠商,並發送特製的超級大禮包…真的非‧常‧大,堪稱小編迄今為止開過尺寸最大、外型最浮誇的禮包,顯然裡面絕對不可能只是放入主機板和處理器這麼簡單,本次Intel和微星到底準備了多少驚喜,就容小編帶大家仔細介紹吧!



MSI MEG旗艦禮包開箱
撕開包裹的紙箱後,最上層的防撞泡棉夾了一張本次Intel的首波合作名單,當中除了微星之外,還有記憶體大廠Kingston,畢竟這一次第12代處理器是首款能夠支援DDR5記憶體的處理器,而Kingston又剛好是第一個通過Intel平台DDR5記憶體認證的廠商,出現在名單中自然也是理所當然的囉!

巨大的信仰包裹外箱。

打開外箱後,會見到一張印有本次合作夥伴的卡片。


將泡棉移除後,就能看見一只巨大的黑色鐵箱,上頭印著象徵微星旗艦級產品的「MEG」字樣,配合角落的防撞墊片、金屬鎖扣以及一次性封條等裝飾細節,整個箱子看起來相當具有軍事風格。

移開泡棉後,就能看到巨大的MEG商標。

漆黑的信仰大鐵箱。

鐵箱還貼有封條喔!


接著來看看箱內準備的產品,對應外箱的設計,箱內的所有產品也全部都是走黑色系,首先第一層放置了微星暗黑系代表的MEG Z690 Unify主機板,與之搭配的則是一對Kingstone的Fury DDR5-5200 16GBx2記憶體,全黑色無RGB的散熱鎧甲,與主機板非常相襯。

開箱!

第一層放置了微星的MEG Z690 Unify主機板、Intel Core i9-12900K和Kingston FURY DDR5 16GBx2記憶體。

Kingston FURY DDR5記憶體整體包裝。

記憶體外殼也是採漆黑無RGB燈效的設計。

小編拿手邊的DDR4記憶體來進行比較,可以看到DDR5記憶體的金手指防呆設計與DDR4有那麼「一點點」不同。


至於最重要的處理器很明顯的是放在印有Intel LOGO的紙盒中,裡面躺著的是第12代處理器系列中最高階的Core i9-12900K,其外型從大家過去熟知的正方形變成了長方形,腳位也從10、11代的LGA 1200變為LGA 1700,同時兩個短邊有防呆凹槽,能夠避免安裝時上下錯置而把主機把的CPU安裝槽弄壞。

Intel處理器的外盒是特製版,實際市售版不是這個樣子喔!

包裝盒內有一張「黑卡」和Core i9-12900K處理器。

卡片一面印上大大的MEG商標,另一面則是合作夥伴的LOGO。

Core i9-12900K的廬山真面目!(掌聲加尖叫~)

12代處理器換上了LGA1700腳位,整體從過去的正方形變為長方形,並在短邊的兩側刻有防呆凹槽。


另外,由於第12代處理器外型大改,主機板的處理器槽位在高度也有變化,所以即便散熱器的安裝孔沒有發生改動,卻因為固定角柱長度不符的關係使得現有的散熱器將無法繼續沿用。為此,箱子的第二層附上了小編不久前曾介紹過,能夠支援第12代處理器的MEG CORELIQUID S一體式水冷,只是當時小編入手的款式為280mm水冷排的S280,而本次禮包提供的型號為S360,也就是將水冷排尺寸加大至360mm的款式。

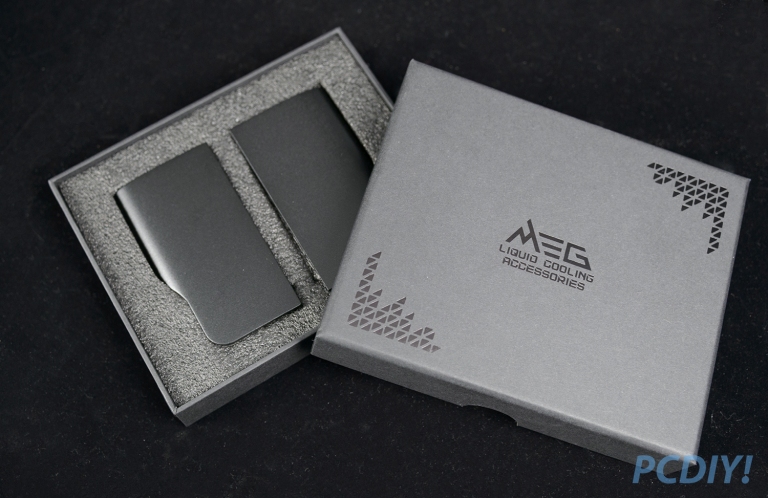

箱子的第二層放有MEG CORELIQUID S360水冷,一旁則是信仰大禮包限定的水冷頭替換片。


與此同時,微星還額外提供一組限定版的水冷頭磁吸式替換片,與標準版的相比,限定款的表面從細磨砂材質換為粗磨砂,深灰色的外觀也變得在更深沉一點,更符合本次的「黑色」主題。

替換片的材質從細磨砂改為粗磨砂的質感。

左邊是大禮包贈送的替換片,右邊則是水冷本身預付的,大禮包贈送的顏色會再深一些。

覺得深色背景看不出來嗎?沒關係,小編改用純白背景,並讓大家看看實際裝在水冷頭的效果,看出來了嗎,右邊的才是大禮包贈送的限定版替換片喔!

整組水冷組裝起來的樣子。


MEG Z690 Unify開箱
大致看完了大禮包的內容物後,讓我們把焦點放到即將放到MEG Z690 Unify主機板上,畢竟它可是由Intel親自指定,要用來做為新一代處理器效能的測試平台,自然是要裡裡外外好的檢視一翻囉!


MEG Z690 Unify外型上承襲微星Unify家族一貫的暗黑、無燈效的設計元素,整塊主機板除了必要的除錯面板、指示燈之外,沒有多餘的「光害」元素,並透過磨砂、髮絲紋、網狀紋等多樣手法來加工散熱片,為整塊主機板增加更多的細節和看點。

MEG Z690 Unify維持著無燈效的漆黑設計。

主機板背面有加裝金屬片來達到美背的效果。

背板黏有散熱膠來幫助散熱。


用料上,MEG Z690 Unify如同本次的大禮包一樣,整個大大大進化,CPU的供電數量一口氣從上一代的16相暴增到19+2相!而且每個MOSFET供電模組的承載電流也從90A提升到105A,理論上能夠為處理器帶來更好的超頻潛力,但某些層面上可能也暗示著12代處理器的功耗可能又再向上…(發抖)

主機板上半部整體一覽。

從側面看過去可以看到一整排的MOSFET模組,同時也能看到散熱片之間有用熱導管相連。

I/O罩的龍魂LOGO採浮雕設計。

主機板的供電數量從上一代的16相增加到了了19+2相。

處理器的電源管理晶片。

第12代處理器換上新的LGA1700腳位,連帶的讓安裝槽的開蓋方方式也有所改變,從過去向上變為向下開啟。

裝上處理器之後的樣子。

CPU電源插槽為8+8 Pin設計。


而在處理器一旁四組記憶體插槽則全部都是採DDR5的標準,對比現有的DDR4記憶體,DDR5能夠支援更高工作頻率,基礎頻率隨隨便便動輒就是4,000 MHz以上,像是本次附贈的Kingstone FURY記憶體在工作頻率上已經來到5,200 MHz,過去我們要超頻超得半死才能上DDR4-4000,以後只要進到BIOS裡把XMP打開,就可以輕鬆享受更高的記憶體效能。

MEG Z690 Unify的4組記憶體插槽均是DDR5標準,而在24 Pin電源插槽旁設有一個USB 3.2 Gen2X2前面板連接埠。

將Kingston Fury記憶體插上主機板的樣子。


提到了XMP功能,隨著DDR5的推出,Intel也導入了全新的XMP 3.0功能,能夠讓記憶體一次保存更多設定參數,而且還有「開放自定義」的!代表我們總算可以在挑戰超頻成功之後,將設定值套用保留下來,不會再因為BIOS重設而需要重新輸入,同時未來可能也會有商家販賣精心超頻過記憶體,或許能夠讓沒落已久的客製化記憶體市場再次活躍也說不定呢!

看完了上半部的設計,來看看主機板的下部,得利於第12代處理器在通道支援能力的大幅度提升,MEG Z690 Unify的PCIe X16插槽將能夠支援PCIe 5.0通道標準(Single x16、Dual X8),帶來比PCIe 4.0還要高出一倍的傳輸頻寬,只是因為目前消費市場還沒有PCIe 5.0的相關產品,所以要能發揮全部的PCIe 5.0通道性能,可能還需要在等待一段時間。

MEG Z690 Unify下半部準備了2組用強化鎧甲包覆的PCIe X16、1組PCIe X1和共計5組的M.2插槽。

第一組M.2的散熱片因為尺寸太大遮擋到了主機板安裝孔,包裝很貼心的建議玩家在組裝時記得先移除散熱片。


不過沒關係,因為第12代處理器對於通道的強化可不僅限於PCIe 5.0而已,上一代被嫌棄支援性太沒誠意的PCIe 4.0通道在這一次有著十足的進步,不僅讓MEG Z690 Unify能夠一次安裝五組M.2 SSD插槽,且除了主機板左下角的插槽只支援PCIe 3.0 SSD外,剩下的4組還都可以同時走PCIe 4.0標準!讓各位Intel平台的玩家終於能夠在容量與速度上都獲得了滿足。

5組M.2插槽中,除了紅圈處的插槽只支援PCIe 3.0通道,剩餘的均可使用PCIe 4.0 M.2 SSD。

只有第一組M.2插槽是由CPU控制,其餘的皆由Z690晶片組管理,另外可以發現這次M.2插槽還加入了免螺絲固定功能。

Z690南橋晶片組的外觀。

主機板左下角備有前面板音源腳針、1組RGB、1組ARGB、3組風扇、1個水冷幫浦插槽。

主機板的音源晶片為Realtek的ALC4080。

下方中央處有2組USB 2.0插槽。

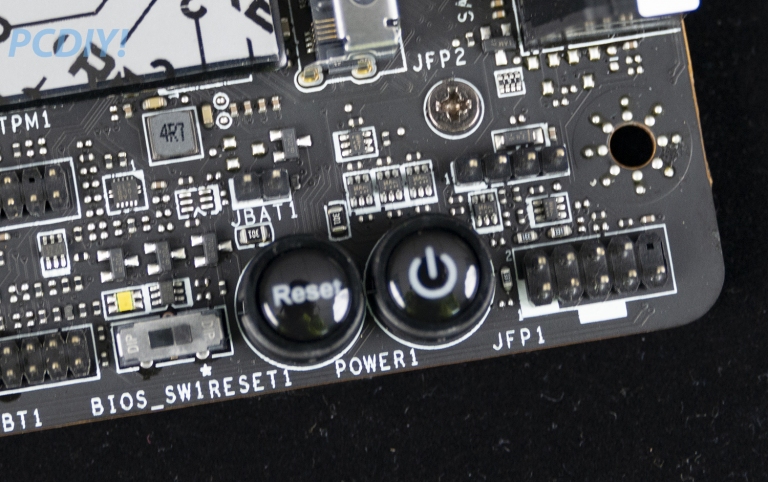

右下角有雙BIOS切換開關、Reset按鈕、開機鈕和前面板控制插槽。

主機板側邊提供了6組SATA 6 Gbps連接埠和2組USB 3.2 Gen 1前面板插槽。

USB 3.2 Gen 1連接埠使用asmedia的ASM1074管理晶片。


最後在主機板後端I/O的提供上,MEG Z690 Unify在這部份的設計比較特別一些,雖然備有2組USB 2.0 Type A、7組USB 3.2 Gen2 Type A和1組USB 3.2 Gen2X2 Type C,但沒有HDMI、DisplayPort,也沒有Intel主打的Thunderbolt 4連接埠,估計是認為入手這個等級的主機板的玩家沒有內顯輸出的需求,加上桌機本身擴充性已經非常足夠,所以多功能的Thunderbolt 4自然就沒有那麼高的必要性了。

後端I/O準備了BIOS重設鈕、Clear CMOS鈕、2組USB 2.0 Type A(黑色)、7組USB 3.2 Gen 2 Type A(紅色)、1組USB 3.2 Gen2X2 Type C、PS/2鍵鼠連接埠、2組2.5G RJ45網路孔、Wi-Fi 6E天線安裝螺牙、5組3.5mm音源孔和S/PDIF光纖埠。


至於網路方面,主機板能夠支援Wi-Fi 6E通訊標準,若選擇實體連接的話,則是提供了兩組2.5G RJ45網路孔,沒有支援10G網路算是小編個人認為比較可惜,畢竟都已經是MEG旗艦等級的主機板了,不管用不用得到,「奇摩子(心情)」多少還是要優先顧到一下不是嗎?

Wi-Fi網卡型號為Intel AX211NGW。

2.5G網路晶片由Intel提供。

後端I/O的USB 3.2 Gen 2 Type A使用Genesys的GL3590控制晶片。


未完待續,敬請期待
由於Intel官方將外觀與效能的解禁時間分開,本次只能帶大家進行外觀鑑賞先「聞香」一下,實際的效能測試將會在11/4號進行公開,屆時小編將會使用這塊MEG Z690 Unify位各位帶來新一代處理器的完整實測,附帶一提,當天展示的第12代處理器將不會是只有Core i9-12900K一顆,還會有額外的神秘嘉賓喔!所以,Stay Tuned,我們不見不散。
