Intel 12代非K版處理器登場、Core i5-12600/12400雙U實測，ROG Strix B660-F Gaming Wifi、TUF Gaming H670-PRO WIFI D4主機板強勢開箱
文．圖／HAMA、Dante、刀鋒寶貝 2022-01-05 02:09:58
去年底(2021)Intel開始一反常態的不再繼續擠牙膏，懷著強烈的重返農藥榮耀信心、大舉反擊對手的火力攻勢，直接終結了短命的11代處理器生命週期、改以大小核搭配的12代Alder Lake核心應戰，果然一改以往頹勢，直接具備與Ryzen 5000系列分庭抗禮的能力，大概是近年來Intel對戰AMD戰役中可以拿得出手的一波了。
只不過去年底的這一連串攻勢中，只有看到600晶片組中的最高階Z690，以及12900K/KF、12700K/KF與12600K/KF這6顆中高階處理器，如果要對打AMD的Ryzen 5000全系列恐怕還力有未逮，畢竟中、低階的玩家入手主力Intel尚未發布，而且Z690主機板的價位仍處高點，棟則近萬、甚至破萬的價格實在會令普通玩家無法下手，因為光一波買起來，U+板就要吃掉至少近2萬預算，還沒算貴森森的DDR5記憶體咧！
更何況首波發售的這6款12代產品都屬於未附上散熱器的版本，加上功耗上的數據的確令人對散熱感到憂心的情況下，轉而改採水冷散熱的模式就成了必需要件，一來一往搭配下，如果玩家想要入手Intel 12代平台，首先要確保的就是「口袋夠不夠深啊！」
雖然Z690主機板在廠商端有推出支援DDR4的版本，但僅縮小一些的售價仍舊讓整體平台的預算相比對手提高不少，因此原本預計在2022年Q2才打算登場的12代中低階也提前上場壓陣，隨著CES 2022實體展的重新舉開，12代的非K版本以及一貫以來最受歡迎的x400版本也提前至1/4登場，這次編輯部當然也第一時間的做了開箱與實測，就隨著編輯的腳步，來瞧瞧除了Z690之外的另外兩款晶片組：H670、B660主機板，有怎樣的布局設計吧！
本次開箱測試的B660、H670與Z690的規格比較表。
事實上除了小編入手的H670以及B660這兩款之外，Intel的600晶片組布局其實除了去年(2021)先行推出的最高階Z690之外，對應中階以及入門款的版本照慣例的型號編碼當然還有H670、B660以及H610等，除了可以提供玩家在DDR5支援外可繼續沿用DDR4，也順帶的省了一波荷包的費用，否則12代陣營中的非K系列硬要搭Z690的話就太傷了。
從Intel 600晶片組官方相關規格表中可以發現到，除了先登場的Z690之外，還有H670、B660以及H610等晶片組版本。
從Intel的非K版本處理器列表中可以看到，光是桌上型的版本就一口氣再推了多達13款版本，加上先前已經首波發出的K版6款、等於一共推出了19款版本(不含T版)，這次的12代Alder Lake算是全線到齊，玩家可以好好考慮一下到底要挑哪一款版本入手了。
在Intel 12代非K版CPU中，Intel一口氣推出了高達13款處理器。(Intel 12代CPU相關規格表)
而小編手上有兩顆12代非K版本的CPU，分別是Core i5-12600與Core i5-12400，也是最受矚目的兩顆CPU，將搭配本次B660與H670的開箱一同介紹給各位玩家，而在H670的測試當中，還會加入Core i5-12600與K版的測試比較。
Core i5-12600與Core i5-12400，以及終於有搭風扇了。
Intel 12代Core i5-12600與Core i5-12400，除了在性能上與K版的不同，CPU的核心配置也略有不同，K版採用混合架構、也就是俗稱的大小核模式，由Golden Cove和Gracemont核心架構所組成；而非K版呢，則單獨由6顆Golden Cove核心架構組成，且Core i5-12600與Core i5-12400均採用6核12緒設計。
Core i5-12600與Core i5-12400的基礎時脈設定，分別為3.30 GHz與3.00 GHz，超頻的話，最高分別可達4.8 GHz與4.4 GHz，L3 Cache一樣為18MB，更迷人的是，兩者的基礎TDP都僅有65W，即使Turbo後，功耗也只需要117W。
Core i5-12600K與Core i5-12600的腳位比較，可以明顯發現兩者針腳配置有所不同。
不過Core i5-12600與Core i5-12400的腳位就幾乎一模一樣了，因此兩者在性能上的差異，將會是在內部規格與時脈參數中動刀。
Intel Laminar RM1散熱器。
本次開箱測試的3顆CPU — Core i5-12600K、Core i5-12600、Core i5-12400規格比較表。
Strix B660-F本體。
Strix B660-F美背。
主機板堆料競賽開打好幾年，誰輸誰贏還不能夠確定，但我們可以知道的是ROG在用料上肯定不簡單，在散熱方面，從左上角I/O遮罩那塊MOSFET散熱片來看就能知道，堆得跟座通天高塔似的，在主機板下半部也找不到任何漏網之魚，南橋晶片組上那一大塊的散熱片、以及M.2 SSD的散熱裝甲片，不難看出ROG的用心；電容方面，CPU採用16+1相供電設計，每相皆能承受50A的功率，配合8+4-pin的電源插槽，完全能滿足第12代處理器的電力需求。
MOSFET散熱片堆得相當厚實。
16+1相供電設計。
新一代LGA 1700腳位。
8+4-pin的電源插槽。
ATX 24 pin供電、左方還有USB 3.2 Gen 2 Type C與USB 3.2 Gen 1擴充埠。
底部也有USB 2.0模組，可在機殼前面板或後端擴充USB 2.0、右方有Thunderbolt連接排針，可支援Thunderbolt I/O擴充卡。
處理器右方、記憶體插槽部位，Strix B660-F所配置的為4個DIMM記憶體插槽，雖然B660晶片組無法超頻CPU，但透過XMP技術，記憶體超頻當然也沒問題，Strix B660-F最高支援至DDR5-6000以上；順帶一提，假設玩家們想用B660晶片組且還不想升級DDR5的話，Strix系列也有B660-A D4版本可以選擇。
4組DIMM記憶體插槽，最高可支援DDR5-6000以上。
在擴充插槽方面，Strix B660-F提供了由CPU直通的1組PCIe 5.0 x16、以及由B560晶片組控制的1組PCIe 3.0 x16、2組PCIe 3.0 X1；拆開散熱裝甲後，可以發現在儲存裝置，則有配載了2組PCIe 4.0 x4的M.2插槽，支援Type 2242-22110的款式，還有一組支援Type 2242-2280的PCIe 3.0 x4 M.2插槽；另外，基本的SATA 6Gb/s插槽，也有4組在右側。
Strix B660-F下半部。
ROG南橋晶片散熱護甲，疊影失焦的效果相當迷幻。
B660晶片組。

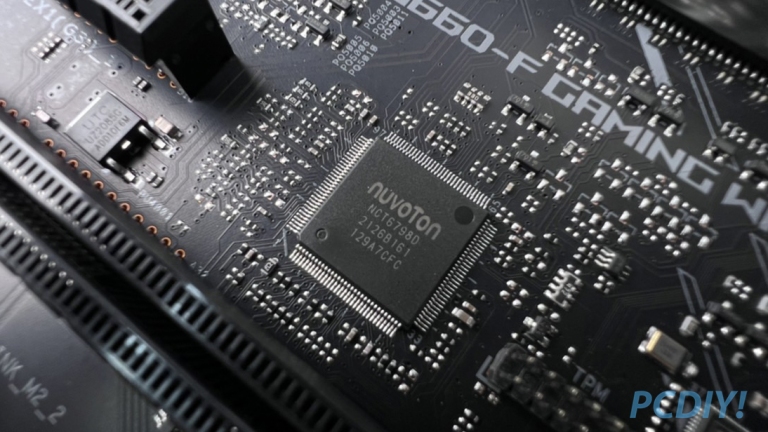

nuvoTon環控晶片。
asmedia SATA控制晶片。
SuperemeFX S1220A 音效晶片組。

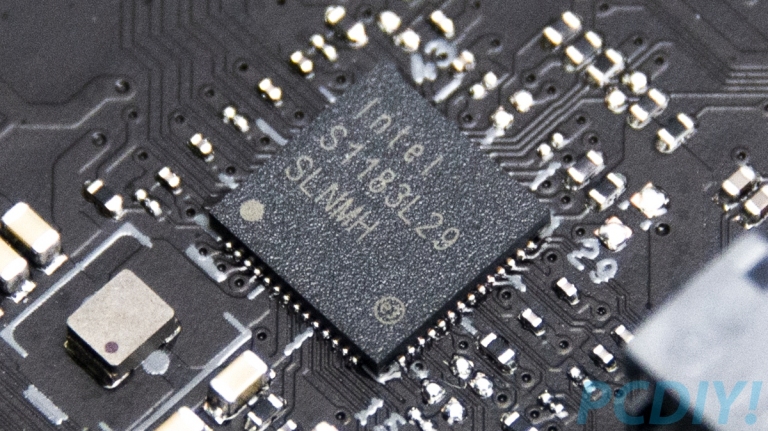

Intel 2.5G網路晶片。
M.2_1為CPU直通4.0 x4通道、左邊是PCIe 5.0 x16擴充插槽。

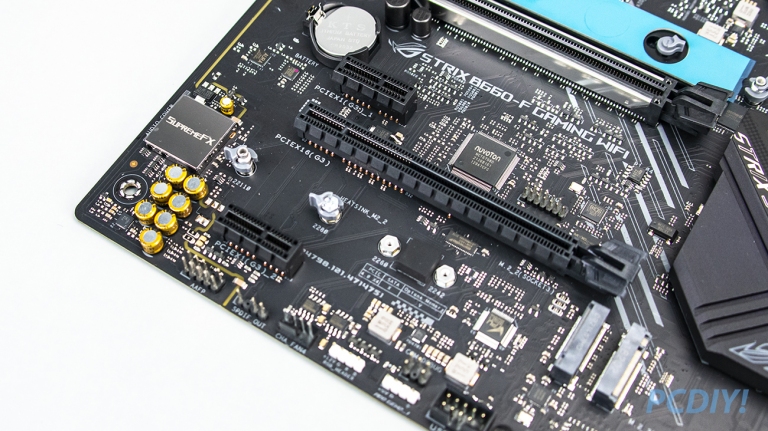

B560晶片組控制的1組PCIe 3.0 x16、2組PCIe 3.0 X1擴充插槽。
PCIe 4.0 x4的M.2_2插槽。
PCIe 3.0 x4 M.2_3插槽。
主機板右側提供4組SATA 6Gbps連接埠。
主機板左側的I/O配置上，Strix B660-F也相當俐落，該有的都有，由圖中左至右分別是：Displayport 1.4、HDMI 2.1b、Clear CMOS鈕、BIOS重設鈕、4組USB 2.0(黑)、4組USB 3.2 Gen 1 Type A(藍)、Intel I225-V 2.5Gb乙太網路埠、1組USB 3.2 Gen 2 Type A(紅)、1組USB 3.2 Gen 2x2 Type C、Wi-Fi 6E、1組USB 3.2 Gen 2 Type C、3.5mm音源埠、S/PDIF光纖埠。
左側I/O配置。
處理器：Intel Core i5-12600、Intel Core i5-12400
記憶體：ADATA DDR5-4800 32GB (16GB x2)
顯示卡：MSI RTX 3060 Gaming X Trio 12GB
SSD：SP US70 PCIe 4.0 1TB M.2 SSD
首先看看CPU-Z的偵測資訊，本次由Core i5-12600、Core i5-12400兩顆CPU打頭陣，在CPU欄目上可以看到，兩顆的基礎TDP都是65W與官方數據相同，並且採用Socket 1700 LGA腳位以及10奈米製程，Cores項目上也清楚表示出Core i5-12600、Core i5-12400皆為6核12緒；主機板偵測資訊欄位，也不難發現Strix B660-F在本次測試中，採用Alder Lake晶片組，南橋晶片組則為B660，LPCIO則配置Nuvoton的NCT6798D-R晶片。
CPU-Z偵測資訊 Part 1。
CPU-Z偵測資訊 Part 2。
CPU-Z偵測資訊 Part 3。
而在CPU-Z測試方面，Core i5-12600、Core i5-12400也展現出不俗的單核與多核表現，分別是738.6/5437.4與677.2/4996.8；在CPU測試專門戶CINEBENCH R23中的評測中，這兩位好哥們也獲得了相當優異的成績，瞄準Ryzen 5 5600X的他們，在這兩項測試上，都似乎有著壓過其鋒頭的感覺。
CPU-Z測試數據。
CINEBENCH R23評測數據。
在測試平台上，顯卡小編所選用的是RTX 3060，因此在3DMARK測試上，也採取針對其規格與定位的相關測試，受益於B660主機板那PCIe 5.0 x16通道的助力，在驗證DX11效能的Fire Strike中，RTX 3060獲得20,000點左右的評價，在DX12上的Time Spy測試，也有逼近9,000分，作為主機各零組件的後盾，B660可說是冉冉升起的明日之星。
3DMARK測試表格。
在12代與600晶片組大軍聯袂的攻勢底下，DDR5記憶體的全面更新似乎也來日不多了，本次ROG Strix B660-F Gaming Wifi即是配製DDR5記憶體插槽的一份子，當然還想繼續使用DDR4的玩家們，前面小編也有溫馨提醒，可以選購B660-A D4主機板來延續DDR4的壽命。
因此本次記憶體測試則是使用2支ADATA DDR5-4800 16GB，可以清楚看到Core i5-12600、Core i5-12400兩顆CPU，在B660下使用DDR5記憶體的數據差異，當然，在B660的強力後援之下，CPU與DDR5記憶體的搭配可說是相得益彰。
AIDA64 Cache & Memory Benchmark測試。
而在PCMARK 10的各類型綜合測試之下，有Strix B660-F主機板作後勤支援，無論是日常使用的模擬測試、生產力測試、數位媒體測試，CPU、顯示卡、記憶體與SSD各項零組件，都能發揮其該有的實力。
PCMARK 10測試。
當然啦，ROG這電競咖怎麼能不測遊戲，小編這裡選用了《光明記憶：無限》、《刺客教條：維京紀元》、《極地戰嚎6》來作為本次測試的搭檔，不過RTX 3060隸屬於系列作中的入門主流卡，因此在光追測試的《光明記憶：無限》除了FHD解析度之外，在2K與4K的表現都尚有空間；不過在《刺客教條：維京紀元》、《極地戰嚎6》的FPS測試中，那PCIe 5.0 x16通道的助力，即使為入門主流卡， FHD與2K表現也是那麼迷人，但有個細節不得不說，在B660的支援下，兩顆CPU搭配RTX 3060 GPU的發揮之下，有非常平穩的FPS輸出，可以得知Strix B660-F主機板可靠的穩定性。
《光明記憶：無限》FPS測試。
《刺客教條：維京紀元》測試。
《極地戰嚎6》測試。
結束電競領域的測試之後，來看看創作者方面的表現，靠著B660晶片組的後援，新一代處理器在單核與多核方面的效能成長， Photoshop能夠輕鬆跑出接近1,300左右的高分；而在Premiere Pro也有近700分左右的好表現，無論是修圖還是剪影片，說起來都只是小菜一碟。
Adobe Photoshop、Premiere Pro測試。
雖說是TUF Gaming系列是較親民的定位，不過單論晶片組來看就如前文所說，H670比B660的定位還要高階，介於Z690與B660之間，究竟H670晶片組的主機板性能如何，就讓這張TUF Gaming H670-PRO WIFI D4來好好展現吧！
實際看到主角本體，TUF Gaming H670-PRO WIFI D4採用標準ATX尺寸，整體造形充滿這代TUF Gaming家族的軍武設計元素，雖說屬於較入門的定位，但用料依舊沒有馬虎，從那塊厚實的MOSFET散熱裝甲就能略知一二，主機板本身更是採用了2oz厚度銅的PCB，而為了撐起12代處理器高功耗的需求，用上了Z690版本相同的14+1相供電設計，配上8+4 pin電源插槽，提供充足、穩定的電力讓CPU盡情發揮。
另外從名稱上就可知道，這張主機板採用的是目前依舊主流的DDR4記憶體，對於升級電腦預算有限的玩家們來說是一大福音，若準備淘汰的舊電腦上已經是DDR4更可直接移植至TUF Gaming H670-PRO WIFI D4來省下記憶體的開銷。
主機板本體依舊維持這代TUF Gaming軍武硬派風格。
主機板背面一覽。
厚實的MOSFET散熱片。
14+1相供電設計。
PWM控制晶片為ASP2100。
新一代LGA 1700腳位。
左上檔版設計元素與Z690版本略有不同，印著TUF Gaming Logo。
8+4 pin CPU電源插槽。
記憶體依舊維持主流的DDR4規格，配置4組DIMM記憶體插槽，相較前代更加進化最高可支援到DDR4-5333的規格；此外記憶體一旁即為ATX 24 pin供電，並且提供一組USB 3.2 Gen 1 Type-C、USB 3.2 Gen 1。
主機板側邊黃色的透明裝飾具備了RGB元素，上機後可藉由驅動軟體來自定義燈效色彩。
升級的部分可不只只是CPU供電與記憶體，其餘的擴充性也有著明顯的進步，首先在PCIe的部分配有兩組PCIe x16、兩組PCIe x1，其中包覆著金屬鎧甲也就是最接近CPU的一組PCIe x16支援PCIe 5.0通道，其餘則是支援PCIe 3.0通道。
那PCIe 4.0呢？別擔心，這次它是負責了所有M.2插槽，整張主機板上總共4組的M.2插槽全部支援了PCIe 4.0通道，當中僅有第2槽(M.2_2)支援SATA通道。
主機板下半部一覽，配有兩組PCIe x16、兩組PCIe x1，M.2插槽則提供4組(箭頭處)，其中1、3、4槽配有散熱裝甲。
第一槽配有金屬鎧甲的PCIe x16支援PCIe 5.0通道，並可看到M.2散熱裝甲上印著支援PCIe 4.0。
其餘PCIe槽則是支援PCIe 3.0通道。
所有M.2槽接支援PCIe 4.0通道，另外在SSD螺絲上特別設計了塑膠卡扣，安裝SSD時可直接扣上不必再額外另外鎖螺絲，對於DIY玩家們相當方便。
其中M.2_2還支援了SATA通道。
右側晶片組上的散熱裝甲採用銀底黑線條的TUF Gaming Logo設計。
H670晶片組。
nuvoTon NCT6798D環控晶片。
2.5G網路晶片由Intel供應。
asmedia ASM1074 USB3.2 Gen 1控制晶片。
主機板左下角的音源晶片有用抗干擾遮罩覆蓋。
左下方的連接埠提供音源、風扇、2組ARGB和Thunderbolt腳針。
右下角則提供2組USB 2.0、2組風扇、2組SATA 6Gbps。
另外兩組SATA 6Gbps則是位於主機板右側、晶片組一旁。
主機板的後方I/O，這次提供4組USB 3.2 Gen 1 和2組USB 3.2 Gen 2；1組USB 3.2 Gen2x2 Type C，傳輸標準則分別為USB 3.2 Gen2x2和USB 3.2 Gen1。網路連線的部分則配有2.5G RJ-45網路埠以及支援Wi-Fi 6無線通訊。
後端I/O提供了Display Port、HDMI、4組USB 3.2 Gen1、2組USB 3.2 Gen 2、1組USB 3.2 Type C Gen2x2、2.5G RJ45網路埠、Wi-Fi 6天線、5組3.5mm音源孔和S/PDIF光纖埠。
處理器：Intel Core i5-12600、Intel Core i5-12600K
記憶體：PNY XLR8 DDR4 3200MHz Low Profile 32GB(16GB x2)
顯示卡：NVIDIA GeForce RTX 3060 Ti Founders Edition
SSD：PNY XLR8 CS3140 M.2 NVMe Gen4 SSD 2TB
這次測試選擇了Intel i5-12600K與i5-12600這兩顆處理器，從CPU-Z可以看到，除了以往的時脈差距之外，這代非K版處理器也缺少了小核心，所以i5-12600是以往常見的6C/12T。
CPU-Z偵測圖一覽，這次K版與非K版差異除了頻率、功耗之外，非K版也少了小核心。
CPU-Z內驗證主機板搭載的為H670晶片組，此外小編搭配了32GB DDR4-3200記憶體以及RTX 3060 Ti顯示卡。
直接來測試CPU效能，TUF Gaming H670-PRO WIFI D4依舊可以發揮12600K的實力，在多核突破7100分，單核也上到780分關卡，而在12600方面，單核依舊有730.5分的亮眼表現，但不難發現，在少了小核心的加持下，多核分數有明顯的落差，與K版差了1500分上下。
CPU-Z測試。
這樣的情況從CINEBENCH R23同樣可以驗證，單核上差距並沒有太大，不過在多核相差將近4000分，不過雖說如此，i5-12600本身的成績事實上以這個定位來說依舊相當不錯，只是K版們大哥有小核心加持真的太亮眼了XD！
CINEBENCH R23測試。
3DMARK方面簡單用驗證DX12效能的TimeSpy以及驗證DX11效能的FireStrike來測試12600K、12600搭配RTX 3060 Ti的效能如何，不過結果顯示在這兩顆單核效能都很優秀的情況下，不管是DX12或DX11差異並不會太大。

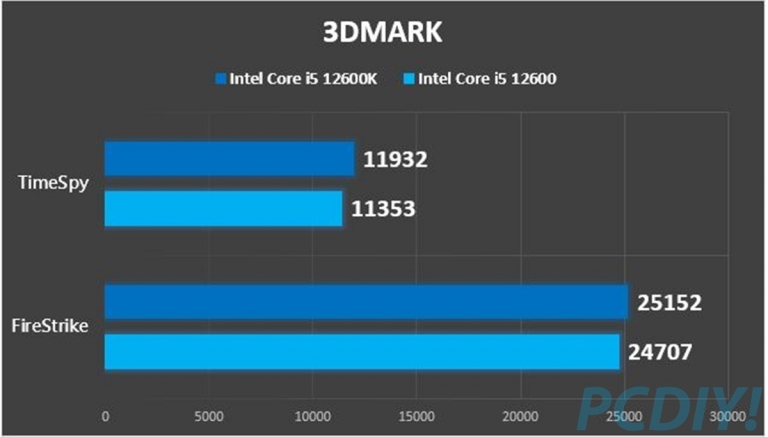

3DMark測試。
記憶體的部分，經由AIDA64 Cache & Memory Benchmark驗證，可以看到TUF Gaming H670-PRO WIFI D4搭12600K依舊可以發揮這組DDR4-3200的性能，而到了非K版的12600上倒是有了一大段落差，對於記憶體效能有需求的玩家來說，會建議選擇K版處理器，但如果只是一般遊戲用途已經夠用。
AIDA64 Cache & Memory Benchmark測試。
PCMark 10實測一輪後，TUF Gaming H670-PRO WIFI D4不管搭配12600還是12600K的整體效能都可在7400以上，表現相當不錯。
PCMark 10測試。
既然是中高階定位，當然也適合來打Game，小編挑了《刺客教條：維京紀元》、《極地戰嚎6》以及《光明記憶：無限》來簡單驗證，其中畫質設定皆調整至最高，解析度縮放、FPS限制、垂直同步等也都會關閉避免影響成績。
可以看到處理器之間的差距在注重單核效能的遊戲上，整體幾乎沒有太大差異，僅在1080p解析度上有些許落差，但基本上都能完全應付遊戲需求，對於完全拿來打Game的玩家來說，顯示卡的選擇會比較重要(雖然現在一卡難求QQ)。

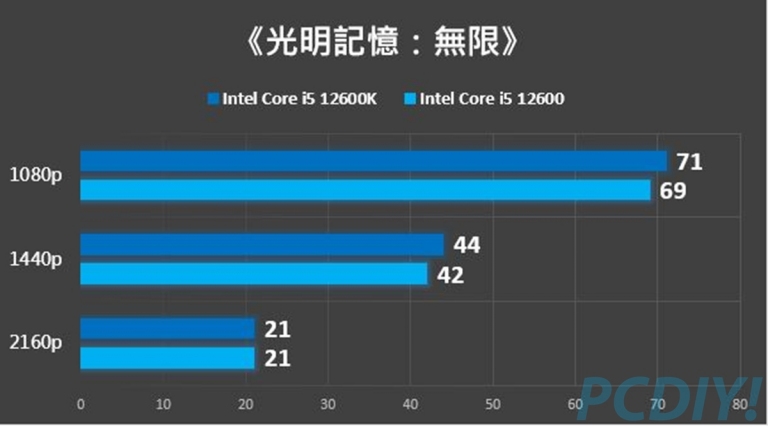

《光明記憶：無限》測試。
《刺客教條：維京紀元》測試。
《極地戰嚎6》測試。(光追:關)
創作者方面當然也得要來測試一番，小編就簡單利用大家較常見Adobe Photoshop、Premiere Pro來簡單驗證，結果顯示，在Photoshop上幾乎一致，表現相當漂亮，不過到了效能較吃重的Premiere Pro就有了將近120分的差距，在影音剪輯上，多核心處理器12600K還是占了一些優勢。
Adobe測試。
而隨著上市解禁之後，PCDIY!編輯室也將持續帶來更多的B660、H670主機板、H610主機板、以及更詳盡的第12代Intel非K版處理器的開箱評測介紹，敬請各位好好守護自己的錢包！（誤）
