【AMD 7nm】極致典雅美學、GIGABYTE X570 AORUS XTREME主機板開箱

文．圖／JC 2019-07-08 10:31:33

GIGABYTE(技嘉科技)旗下電競品牌主機板系列中，「XTREME」為其旗艦等級產品線，這一次因應AMD推出全新第三代Ryzen處理器，AORUS也推出對應的X570系列主機板。其中，小編手上拿到的這張就是GIGABYTE X570 AORUS XTREME主機板，可說是技嘉這一波主機板系列中最高檔的一款。事不宜遲～馬上來開箱囉！

創新設計、極致美學

第一眼看到X570 AORUS XTREME時，就會被典雅優雅的一面吸引，整體來說這一款主機板的外型非常有一致性，正面從左上往右下的斜紋除了貫串整張主機板線條外，同時其周圍的硬體組件也都有類似的斜紋或斜向搭配，視覺上來說一眼就可以看出其精品高階質感。

主機板全貌。

主機板背面，採用奈米碳塗層背板，同時還有「X570 AORUS XTREME」字樣強化產品形象。

I/O背蓋上的AORUS圖標。簡單的白色線條顯得低調簡潔，但後方還是有RGB燈效輔助，顯露低調的華麗感。旁邊可看到採用8+8 pin供電。

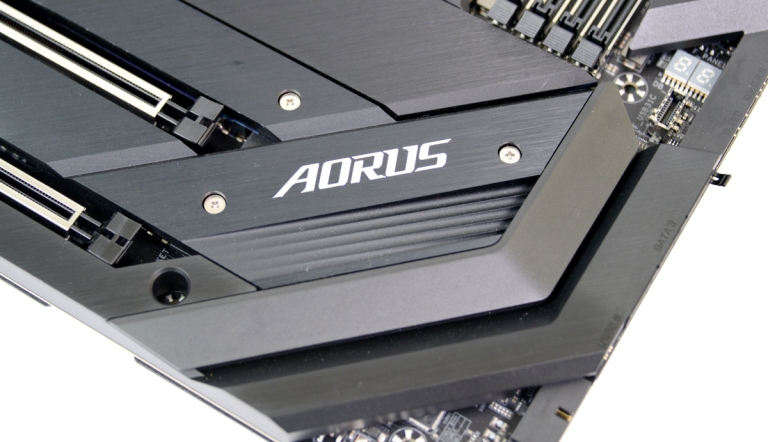

晶片保護蓋上的「AORUS」字樣強化產品信仰。

處理器採用AM4腳位，支援AMD Ryzen系列處理器，下方則是有「GIGABYTE X570 AORUS XTREME」字樣驗明正身。

提供四組記憶體插槽，皆有金屬裝甲保護，搭配第三代AMD Ryzen處理器時，最高可在超頻下支援DDR4-4400。記憶體最大支援128GB。

PCIe 4.0插槽共有三組，可在x16 / x8 / x4下運作，三組插槽都有金屬裝甲保護。

M.2插槽部分共有三組，一組內建於處理器插槽、另兩組內建於晶片組插槽。三組M.2最高都可支援到Type 22110 SATA/PCIe 4.0 x4 SSD。

提供獨立的開機和重啟鍵，方便裸機玩家使用。

從正面也可以看到支援ESS SABRE HIFI技術。

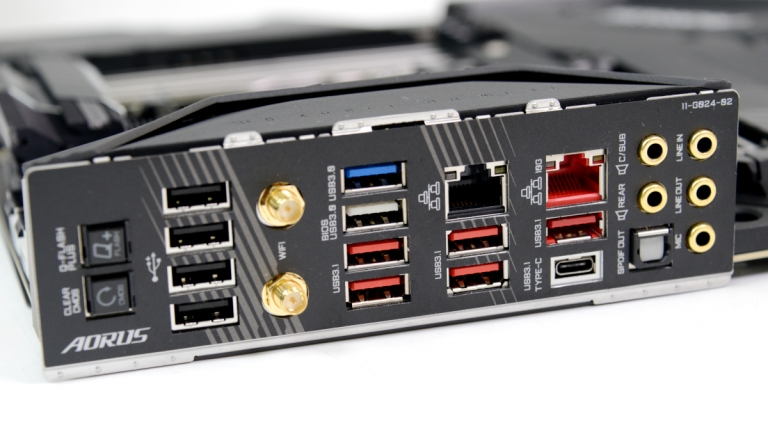

I/O連接埠部分非常有誠意，除了有Q-Flash Plus按鈕和Clear CMOS資料鈕外，提供4組USB 2.0/1.1連接埠、Wi-Fi天線組(2T2R)、USB 3.0兩組、5組USB 3.2 Type-A連接埠(兩組為Gen 1、三組為Gen 2)、1個USB Type-C連接埠(支援USB 3.2 Gen 2)，同時還有兩個RJ-45網路埠、1個S/PDIF光纖輸出插座以及5個音源接頭。

內部用料和晶片細看

接下來我們也實際將X570 AORUS XTREME的衣服「扒開」(嗯？)，將外層的各式保護蓋卸下後，看看主機板內部使用的各種晶片用料吧！

主機板卸下正面各式保護蓋後的外觀。

供電相位採用直出式16相Infineon全數位VRM設計。

Infineon PWM供電控制晶片。

AMD X570晶片。

採用Fins-Array被動式散熱片搭配直觸式的導熱管，直接將供電組的廢熱快速帶走。

環控晶片採用iTE IT6888E。

採用Intel WGI1211AT乙太網路控制器，支援IEEE 10/100/1000 Mbps。

搭載AQUANTIA AQC107乙太網路控制晶片，支援新一代Multi-Gig乙太網路技術，可相容於10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX等網路速度，更能提供高達萬兆乙太網路的網路連接。

音效方面採用Realtek ALC1220音效晶片，另外可看到旁邊是採用音響級電容。

搭配ESS 9218 SABRE DAC音效晶片，提供124 dB動態範圍和低於-112 dB總諧波失真，提供更高解析度音樂。旁邊則是可以看到紅色的WIMA電容處理訊號回饋。

USB 3.1 HUB控制晶片採用Realtek RTS5423。

GIGABYTE X570 AORUS XTREME主機板的外型開箱就先到這邊告一段落！後續再為玩家們補上相關的效能測試囉！
