功能設計層層堆砌，豐富度直逼旗艦產品

為慶祝x86架構與8086處理器問世40週年，Intel最近推出Core i7-8086K限量版處理器，讓當前最新一代（代號Coffee Lake-S）主流桌上型平台，增添了些新話題性與賣點。這定位產品群目前最高階晶片組為Z370（代號Kaby Lake-Refresh），儘管是在去年9月份就已經發表推出，因應Intel持續推動Optane Memory混合儲存應用，GIGABYTE將之整合端出Z370 AORUS GAMING 7-OP。

隨機搭載Optane Memory模組再出發

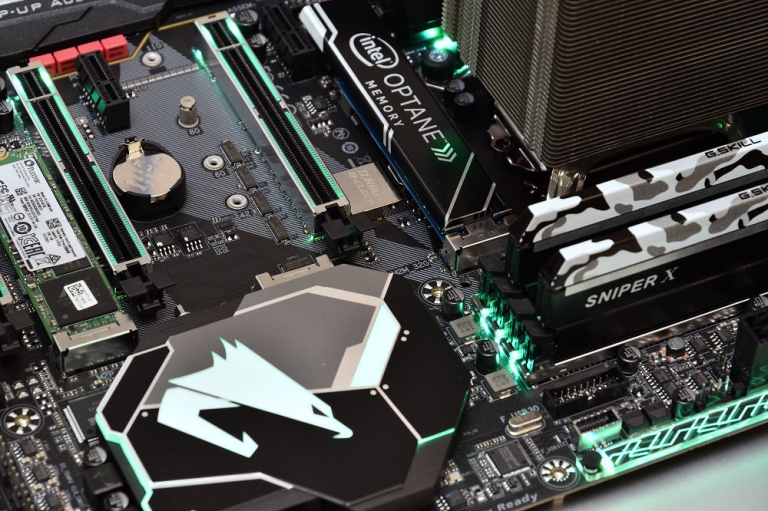

在此之前，GIGABYTE曾推出Z370 AORUS GAMING 7，無可否認是以此為設計基礎，延伸變化出Z370 AORUS GAMING 7-OP。關鍵差異在於Z370 AORUS GAMING 7-OP，預設搭載32GB容量Optane Memory模組，而其M.2插槽的散熱片也印刷了相關字樣，藉此突顯不同之處。GIGABYTE另外強調，Z370 AORUS GAMING 7-OP參考價格只增加了800元，比自行購買Optane Memory便宜一半以上，即可輕鬆體驗到加速效果。





那麼多了Optane Memory模組的Z370 AORUS GAMING 7-OP究竟有何效益呢？假設你因故有TB容量高速儲存空間需求，由於購買固態硬碟的花費可是比硬碟高出數倍不等，未必每個人都有充裕預算。若改用Optane Memory搭配硬碟，儘管整體速度體驗和固態硬碟有所差異，但是花費成本卻只要三分之一左右而已。

高規格音效設計配置軟硬兼具

首先從I/O背板端來看功能配置，GIGABYTE因應部分遊戲玩家偏好，特地保留1組PS/2連接埠。USB部分全面USB 3.1化，總計有5組USB 3.1 Gen 1 Type-A連接埠可以運用，這屬於Z370晶片組原生內建。另外也沒少掉USB 3.1 Gen 2，Type-A與Type-C連接埠各有1組，皆由ASMedia ASM3142控制器供應。至於影像輸出部分，DisplayPort 1.2與HDMI 1.4（HDCP 2.2）各配置了1組，而且都採用鍍金端子。



乙太網路有2組配置，控制器分別為Intel I-219V與Killer E2500，皆支援10/100/1000Mbps傳輸速率，方便玩家彈性運用。音效迴路也下了重本，核心植基於Realtek ALC1220編解碼器，搭配ESS Sabre 9018數位類比轉換器。配套設計包含4顆WIMA與7顆Nichicon電容、Ti LME49720運算放大器、TXC振盪器、USB DAC-UP 2（黃色USB連接埠）等，軟體層更提供了Creative Sound BlasterX 720˚功能套件，藉以豐富音效與遊戲遊玩體驗。



儲存介面配置部分，Z370晶片組供應6組SATA 6Gb/s連接埠，附加提供RAID 0/1/5/10等磁碟陣列功能。M.2插槽（Socket 3、M Key）一口氣配置了3組，共通點是都可支援PCIe x4/x2模式，其中編號M2P_32G插槽相容模組長度上限為Type 2280。至於編號M2M_32G與M2A_32G插槽，除了相容模組長度可達Type 22110，同時也支援SATA 6Gb/s介面模組。



由於Z370晶片組擁有充裕的PCIe 3.0通道，因此磁碟介面配置衝突不大，僅需留意M2M_32G和SATA 4/5、M2A_32G（SATA模組）與SATA 0連動，也就是只能擇一使用。另外M2M_32G插座亦是Optane Memeory安裝所在，扣除資源衝突限制仍有4組SATA 6Gb/s得以利用，還是能提供充裕的儲存空間擴充彈性。此外，GIGABYTE在這插槽加上的AORUS M.2散熱鰭片，可視裝機需求挪到M2A_32G使用。



Z370 AORUS GAMING 7-OP配置PCIe x16形式與PCIe x1插槽各3支，PCIEX16和PCIEX8是由處理器供應通道，可配置為x16/x0、x8/x8模式，支援AMD CrossFire與NVIDIA SLI等多路顯示卡運作模式。其餘皆由Z370晶片組供應通道，PCIEX4和M2P_32G一併使用時，PCIEX4所分配通道會從4條降為2條，而PCIE1_3與SATA3 1插座則是只能擇一使用，如果有介面卡擴充使用需求得留意之。

超耐久設計用料搭炫目LED燈光

處理器電源迴路如圖示，GIGABYTE所加上散熱片，視覺設計是和AORUS 時尚裝甲相稱。為滿足Coffee Lake-S世代處理器的電力需求，迴路核心由Intersil ISL69138數位電源控制器，搭配Coiltronics電感、Smart Power Stage模組、Chemi-Con固態電容等用料共同構成。GIGABYTE特別強調，此伺服器等級的數位供電設計，可以穩定各關鍵零組件所需電力、分散熱負荷、提高可靠度並延長壽命。



而記憶體支援性部分，配備4支DDR4 UDIMM插槽，總和支援容量可達64GB。搭配代號Coffee Lake-S，也就是第八代Core系列處理器使用，原生支援時脈為DDR4-2666/2400/2133。若搭配XMP（Extreme Memory Profile）超頻模組使用，時脈組態最高可達XMP DDR4-4133，為確保記憶體相容性、性能發揮、穩定度，GIGABYTE強調進行過1000組的記憶模組產品驗證測試。



在其餘功能設計、配置部分，GIGABYTE相當強調RGB Fusion燈光效果，包含記憶體與PCIe x16形式插槽，以及時尚裝甲、晶片組等散熱片，再加上時尚雷雕導光飾板等皆配備燈光功能。外部擴充支援方面，相關配置有RGB（RGBW）LED燈條（5050、12V、2A、2公尺長度）和數位LED燈條（5050、12/5V、2A、5公尺長度、至多300顆）插座各2組，後者還有相對應的電壓調整針腳（12V、5V）。





系統散熱則是備有處理器風扇、處理器水冷風扇、風扇/水冷幫浦（3A）、系統/水冷幫浦（3A）等插座各1組，至於系統散熱風扇總共規畫了4組。附加設計為2組感溫線針腳，分別位在ATX主電源和前置面板接腳一旁。其餘如記憶體插槽周圍，另有電源、超頻、重置、清除CMOS等按鈕，而PCIEX4旁邊還能找到處理器等狀態指示燈、除錯燈號這些附加功能配置。

附加功能軟體一籮筐，Optane Memory讓硬碟更給力

接著來簡單快速瀏覽，Z370 AORUS GAMING 7-OP軟體層的配套措施，UEFI BIOS部分是沿用近期產品樣式，這部分就不贅述之。其驅動程式光碟設計了Xpress Install介面功能，讓一籮筐驅動程式與附加功能軟體，可以在最少操作需求的前提下完成安裝。

運作平順得以傾力發揮性能

接著進行性能簡測，以Sandra作為基準標竿，試驗核心運算能力與記憶體傳輸發揮，另外還有3DMark顯示面向、PCMark 10系統整體表現等試驗。其中記憶體部分，我們是套用XMP DDR4-3400模式，並非依處理器記憶體控制器所支援DDR4-2666時脈組態運作，所得結果如下列。

測試環境組態

處理器：Intel Core i7-8700K
記憶體：G.Skill F4-3400C16D-16GSX（DDR4-3400、8GB x 2）
系統碟：Plextor M9PeGN 512GB
顯示卡：GIGABYTE Radeon RX Vega 64 Gaming OC 8GB
電源供應器：XFX XTR 550
作業系統：Microsoft Windows 10專業中文版 64bit

Optane Memory設置程序容易上手

Z370 AORUS GAMING 7-OP主打賣點在於整合Optane Memory，接著來針對這部分做些試驗，其設置算是相當簡單、容易。必要條件是UEFI BIOS內，磁碟控制器需設置為RAID（Intel RST Premium With Intel Optane System Acceleratio）模式，由於安裝軟體過程會自動去BIOS裡調整設定，所以玩家無須擔心。



而Windows環境的磁碟控制器驅動程式，需安裝Intel Optane Memory專用版本（反之，一般是安裝Intel Rapid Storage Technology版本即可），啟動後當偵測到SATA硬碟機之類儲存裝置，便可以進行建置、啟用。無論是初次啟用或解除加速設定，Intel Optane Memory軟體只會在必要時清除Optane Memory模組內舊有的資料，被加速裝置所有資料是原封不動。







我們為測試平台加入1個SATA硬碟，來和Optane Memory搭配混合建置，在啟用之前先進行簡單性能試驗。Optane Memory設計效益著重在讀取加速，CrystalDiskMark測得讀取速度約可達Seq Q32T1模式1405.9MB/s、4KiB Q1T1模式166.6MB/s，至少為硬碟的7倍以上速度，4KiB表現更是差異懸殊。

完成Optane Memory啟用設置之後，硬碟讀取速度獲得立竿見影的提升，尤以向來偏弱的4KiB單位改善最多。不過關鍵還是在於軟體啟動速度改善，這部分以PCMark 8的Storage測試為例，比較各軟體模擬啟動時間可以發現，確實也縮短了相當多等待耗時。例如Battlefield 3 v2這項目，使用硬碟耗時264.6秒，Optane Memory加速作用則是大幅度縮短至130.9秒。













另外透過Tom Clancy's Ghost Recon: Wildlands遊戲進行試驗，計時基準點是從按下啟動遊戲，直到出現可以進行遊戲的畫面為止。當安裝在測試平台系統碟上（PCIe 3.0 x4 NVMe），多次試驗下來啟動耗時約為57秒，而安裝在硬碟機上是要60秒。由於我們並未介入跳過動畫等操作，所得差異看來相當有限，但重點還是在於Optane Memory能有何幫助。當Optane Memory與硬碟結合後，第一次試驗結果為59秒，第二次起即縮短至和固態硬碟相同的57秒，加速效果確實讓人有感。

高規格設配置但無須旗艦產品花費

Z370 AORUS GAMING 7-OP市場參考價格為10,790元，這款產品亦可說是集AORUS 系列眾多設計於一身，超耐久設計/用料、USB與網路等電路防護、RGB Fusion燈光效果、高規格音效強化，同時配備2組Gigabit乙太網路、3組M.2插槽等，整體而言堪比約莫15,000元價格帶的旗艦產品。

然而其價格只比Z370 AORUS Gaming 7多出800元，如果自行到市場購買32GB容量Optane Memory，目前可是要價約1,900元，可見GIGABYTE加上Optane Memory有給足了誠意。如果近期有組裝需求，Z370 AORUS GAMING 7-OP挺適合納入口袋名單內，來體驗Optane Memory加速感吧！
