Asus迎接AMD第二代Ryzen處理器暨平台到來，首波主機板由ROG Crosshair VII Hero (Wi-Fi)領軍，同時亦作為X470晶片組產品群的高階代表之一。這代ROG Crosshair Hero提供兩個版本選擇，ROG Crosshair VII Hero市場參考價格大約8,000元，和採用X370晶片組的ROG Crosshair VI Hero相當。至於ROG Crosshair VII Hero (Wi-Fi)如其名，新增無線網路模組提升功能性，而我們所要介紹的正是這款。

視覺小改持續堆疊功能，新增無線網路、M.2散熱片、預載I/O背板

ROG Crosshair VII Hero (Wi-Fi)有項很顯著的變動，Asus也為它加入預載I/O背板設計（I/O Shield），至於I/O背板上方遮罩、處理器電源迴路散熱片、晶片組散熱片等部位，視覺設計晶片經過一些調整、強化。至於新增的無線網路模組，是採用Realtek型號RTL8822BE解決方案，主要規格為IEEE 802.11ac/abgn、2.4/5GHz雙頻、2 x 2天線、支援MU-MIMO、內建Bluetooth 4.2。





I/O背板配置經過些許調整，先前4組USB 2.0割捨其中2組，騰出空間用來換上PS/2連接埠。總計8組USB 3.1 Gen 1連接埠（藍色），處理器與晶片組各提供4組，而晶片組的USB 3.1 Gen 2是做成內接擴充埠形式。至於I/O背板上的USB 3.1 Gen 2 Type-C/A連接埠（紅色），是藉由ASMedia型號ASM3142控制器，搭配ASM1543邏輯控制晶片構成。



乙太網路並未變更設計，仍然採用Intel型號I211-AT獨立控制器，提供Gigabit傳輸速率，設計上沒缺少LANGuard防護電路與ROG GameFirst網路管理軟體。音效設計大同小異，植基於Realtek客製化S1220編解碼器，並搭配ESS型號ES9023P數位類比轉換器、Ti型號RC4580運算放大器，其他基本元素還有如Nichicon電容、鍍金端子、Sonic Radar III與Sonic Studio III附加功能軟體等。



磁碟介面經過更符合時宜的調整，6組SATA 6Gb/s皆來自X470晶片組，其磁碟控制器支援RAID 0/1/10功能。位在晶片組一旁的M.2插槽（長度上限Type 22110），同時支援PCIe 3.0 x4與SATA介面模組，至於顯示卡周圍所新增第2組插槽，同時還附加造型散熱片設計（亦可拔去M.2_1使用）。第2組M.2相容模組最長縮減為Type 2280，它亦可支援PCIe 3.0 x4模組，惟顯示卡得降為PCIe 3.0 x8運作模式，這是所需通道取自處理器之故。





各匯流排介面配置方面，前2組結合SafeSlot強化設計的PCIe x16插槽，是由處理器供應16條PCIe 3.0通道。搭配Ryzen處理器，實際可配置為x16或2組x8模式，藉以支援SLI與CrossFireX多路顯示卡，或者供應通道給予第2組M.2插槽使用。至於第3根PCIe x16（實為PCIe 2.0 x4）與2組PCIe 2.0 x1插槽，都是由X470負責供應所需通道，並未升級到PCIe 3.0規格是這款晶片組的缺憾。

基礎設計配置相仿，UEFI BIOS新導入ASUS Grid便利功能

ROG Crosshair VII Hero (Wi-Fi)處理器電源迴路，是以自家Digi+電源管理晶片當核心基礎，實際設計配置為總和12相，搭配用料包含MicroFine合金電感、NexFET功率電晶體、10K電容器等，概略看來是和ROG Crosshair VI Hero相仿。至於針對超頻最佳化設計部分，包含MemOK!、ReTry、Slow Mode、LN2 Mode等按鍵/切換器，諸多功能配置也是和ROG Crosshair VI Hero大同小異。





就真實裝機使用而言，ROG Crosshair VII Hero總計提供3個機殼風扇插座，其餘如H_AMP、AIO_PUMP、W_PUMP+、W_IN、W_OUT、W_FLOW等，能夠對應支援水冷的風扇插座/偵測接頭各為1組。當然沒少掉的還有Aura Sync功能，有RGB插座與尋址燈條插座各2組，如果喜歡閃亮的電腦自然不會感到失望，而且AI Suite（Fan Expert 4）與Aura Sync等軟體層配套措施一應俱全。





ROG Crosshair VII Hero (Wi-Fi)的UEFI BIOS並未有顯著變動，介面配置和近期的ROG兄弟產品相仿，但是Tool群組底下新增了Auto-launch ASUS Grid功能。當使用Windows 10作業系統並連接了網際網網路，首次啟用並開機進入系統不消一會，便會自動出現類似Windows Apps的ASUS Grid程式軟體。



ASUS Grid具有取代傳統驅動程式光碟的作用，可以快速下載產品所適用驅動程式、附加工具軟體、手冊，使用體驗可說是相當的好。至於其他附加功能軟體，除了監控系統/調整風扇的AI Suite，還有調整燈光的Aura、音效附屬功能軟體SonicStudio III與Sonic Radar III、網路附加功能軟體GameFirst等，大致上看來依舊所以就不贅述了。

測試運作平穩順暢，記憶體輕鬆上DDR4-3400時脈組態

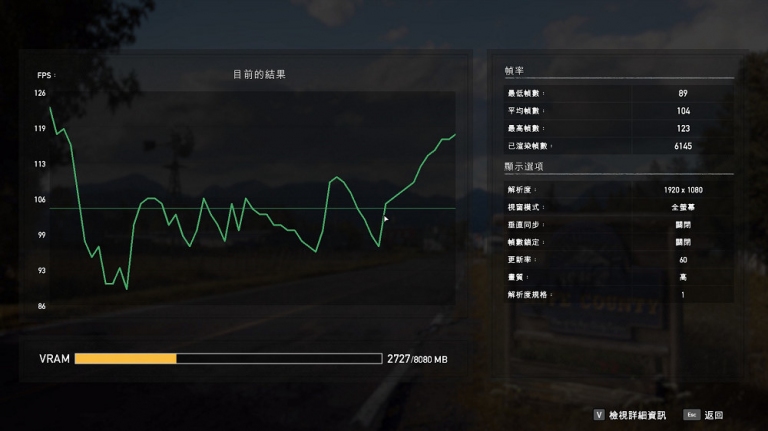

性能實測搭配AMD Ryzen 2700X處理器，UEFI BIOS（0505版）維持出廠預設值並未加以調整設定，只將記憶體設置為DDR4-3400時脈組態，而這也讓我們體會到Ryzen 2000系列的記憶體控制器著實進步許多。試驗過程中，ROG Crosshair VII Hero (Wi-Fi)運作相當平穩，各方面數據表現看來也都在正常水準之上，並未出現預期以外的現象或問題。

用料扎實且功能性佳，軟硬體整合為使用者體驗加分

ROG Crosshair VII Hero (Wi-Fi)由前代產品修改提升而來，設計與用料一如以往毫不含糊，而且軟硬體高度整合是Asus產品一貫的優點。其最大改變之一在於磁碟介面配置，2組M.2插槽皆由處理器供應PCIe 3.0通道，其中一組還加入了散熱片。另外我們認為ASUS Grid使用體驗相當好，能夠有效縮短新系統安裝設定時間，這是我們期待已久的進化。總和而言，ROG Crosshair VII Hero (Wi-Fi)是當前X470晶片組高價位產品裡的理想選擇，如果用不到無線網路那麼ROG Crosshair VII Hero也相當值得列為首選。

測試平台配備

處理器：AMD Ryzen 7 2700X
記憶體：G.Skill Sniper XF4-3400C16D-16GSXW（XMP DDR4-3400、8GB x 2）
顯示卡：Asus ROG Strix GTX 1070 Ti A8G Gaming
系統碟：Plextor M9Pe（G）512GB
電源供應器：Antec High Current Gamer 850W（HCG850 Gold JP）
作業系統 Microsoft Windows 10專業版64bit

廠商資訊

廠商名稱：Asus - 華碩電腦股份有限公司
廠商網址：www.asus.com.tw
