Inte H370晶片組登場：GIGABYTE H370 Aorus Gaming 3 WiFi開箱
文．圖／Bisheng 2018-04-03 15:11:00
H370 Aorus Gaming 3 WiFi 定位也是比較高，除了內建炫目的RGB Fusion 燈光效果，還具有可更換式時尚雷雕導光飾板設計。此外又整合IEEE 802.11ac 無線網路，相對而言適合預算充足，或說搭配Core i7/i5 處理器裝機使用。其處理器供電迴路標榜採用8+2 相設計，裝配具有一定份量的散熱片，H370 晶片組部位還加上了Aorus 發光標誌，整體視覺豪華度堪比Z370 兄弟製品。
▲ GIGABYTE H370 Aorus Gaming 3 WiFi。
▲ I/O背板配置還算均衡，只不過缺少了DisplayPort，因此使用內顯時並無法輸出4K @ 60Hz 訊號。
▲ 處理器電源迴路標榜8（處理器）+2（內顯）相設計，除了附加一定份量的散熱片，I/O 背板遮罩也有延伸至此。各項功能配置皆植基於H370 晶片組，總計有2 組M.2 得以運用，而且都結合Ultra Durable M.2 Armor 強化插槽設計。M.2_1 最高能支援Type 22110、PCIe 3.0 x4 規格模組，同時配備一定厚實度的散熱片，M.2_2 相容長度縮減成Type 2280，支援PCIe 3.0 x2 或SATA（ 和SATA_1 連動） 模組。如果打算裝配介面卡式固態硬碟，能選用第二支PCIe x16 插槽（x4 通道），其他配置還有3 組PCIe 3.0 x1，一樣是由H370 供應通道。

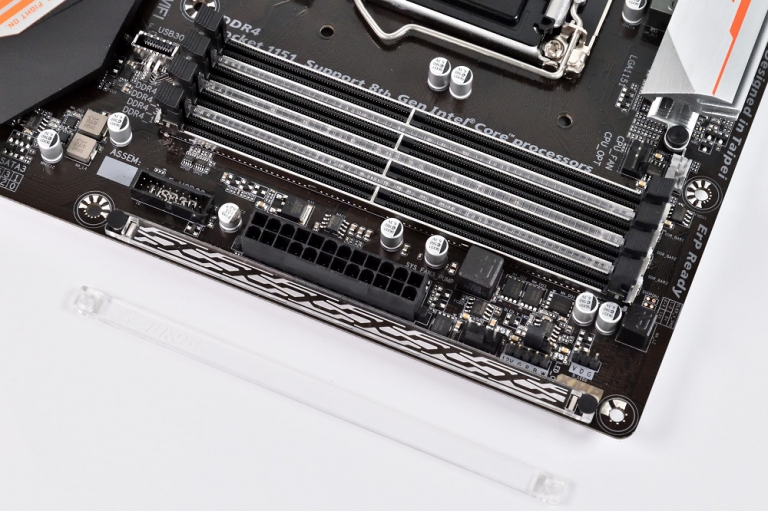

▲ 記憶體插槽區域，特殊之處在於模組插槽結合了燈光設計，一旁還有裝飾導光飾板的配置。
▲ SATA依循標準6組連接埠配置，一旁可見雙BIOS、USB 3.1 Gen 1的19pin 擴充埠等配置，擴充性算是十足。
▲ 音效迴路用料誠意滿滿，除了有晶片遮罩、Nichicon電容，還用了4顆獨立音效卡也未必會有的WIMA 電容。I/O 背板拉出2 組USB 3.1 Gen 2 連接埠，USB Type-A/C 各有1 組，USB 3.1 Gen 1 除了背板上2 組，其餘由內接擴充埠提供。實際設置2 組為19pin 擴充埠，另1 組採用USB 3.1 Gen 2 形式擴充埠，位在記憶體模組插槽與晶片組之間。值得一提的小配置如THB_C 與TPM 插槽，能夠分別裝上Thunderbolt 3 擴充卡和TPM 模組，此外總計有4組燈條插座。而在系統散熱性部分，總計有5 組風扇插座，其中SYS_FAN3_PUMP 支援水冷幫浦。
▲ 匯流排介面有PCIe x16（處理器供應通道）、PCIe x16（H370供應PCIe 3.0 x4通道）、4支PCIe x1，一旁可見安裝網路輔助模組的M.2插槽。
▲ 第1組M.2相容模組最長為Type 22110，所裝配散熱片內側黏有導熱膠，但整體長度、開孔並不適合用在第2組M.2插槽。
▲ UEFI BIOS介面設計配置如舊。網路皆採用Intel 設計方案，包含Gigabit 速率的I-219V 乙太網路控制器，以及Wireless-AC 9560NGW（802.11ac、2x2、Bluetooth 5）無線網路模組，後者得自行裝上輔助模組與其天線配件。而其音效設計也相當有誠意，選用Realtek 型號ALC1220 晶片，搭配Nichicon 與WIMA 兩大廠的電容器等用料構成。
▲ USB 3.1 Gen 2控制器傳輸性能測試。
▲ Ashes of the Singularity測試（DX12、高品質）。
▲ 3DMark測試。
▲ PCMark 10測試。總和而言，H370 Aorus Gaming 3 WiFi 猶如Z370 Aorus Gaming 3 的升級強化版本，由於預設提供無線網路卡模組，不失為H370 高價格帶產品首選。
