Inte H370晶片組登場：Asus ROG Strix H370-F Gaming開箱
文．圖／Bisheng 2018-04-03 15:06:00
ROG Strix H370-F Gaming 是從ROG Strix H270-F Gaming 修改而來，加入新元素並經過些許調整，讓這等級產品能夠好上加好。最吸引人之處在於I/O 背板，Asus 下放原本ROG 旗艦才有的一體式I/O 背板（I/O Shield）設計，周圍連帶加上大型遮罩。該遮罩還有著ROG 標誌Aura Sync 燈光效果，其餘視覺可見差異，無非是各散熱片修改了樣式。

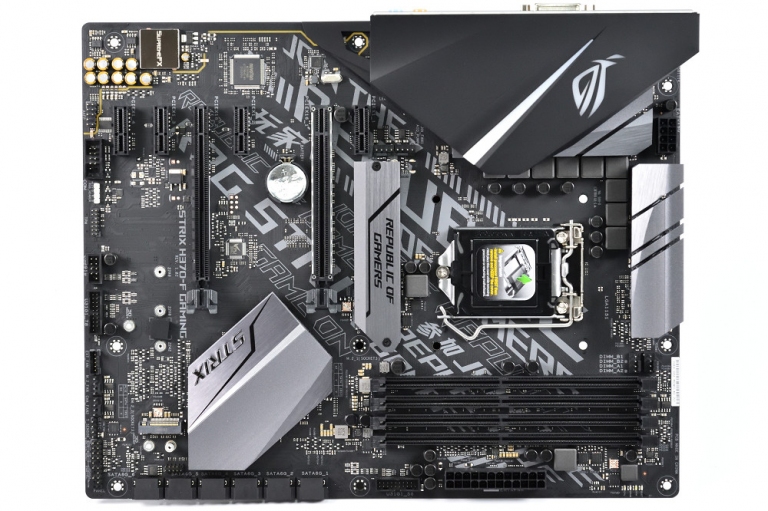

▲ Asus ROG Strix H370-F Gaming。
▲ I/O背板USB 3.1 Gen 2最大化配置為3組，另外搭配4組USB 2.0連接埠，內建顯示輸出則是有3 種可以選用。
▲ 處理器電源迴路部分，植基於自家DIGI+數位控制器設計，實際配置為總和8相（處理器6相、內顯2相）。I/O 介面配置也有稍微變動，USB Type-C 與紅色USB Type-A 連接埠，都是由H370 晶片組供應的USB 3.1 Gen 2 規格，只不過並沒有任一USB 3.1Gen 1 配置。由於在ROG Strix 家族裡的定位較高，Gigabit 乙太網路採用Intel 型號I219-V 控制器，設計上整合了LANGuard 防護與GameFirst IV 功能軟體。至於音效是用Realtek 型號S1220A 晶片，搭配用料、功能性設計與附加軟體相當完備，亮點在於包含2 顆TI 製運算放大器。

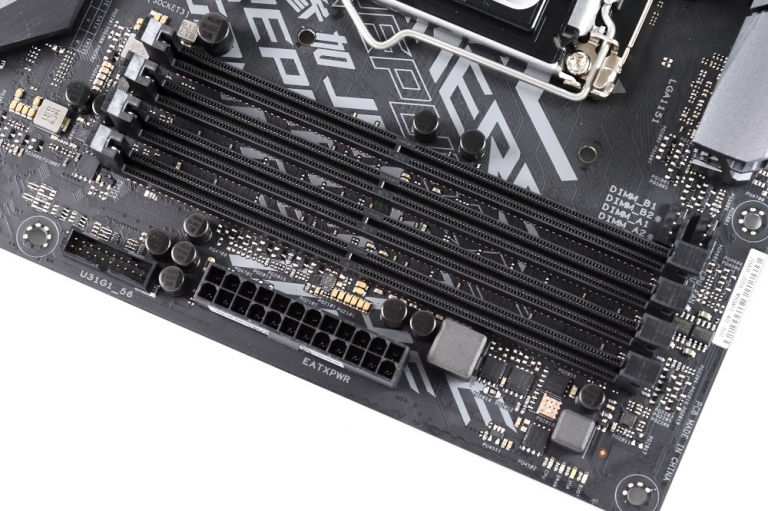

▲ 受制於H370規格因素，XMP超頻原則上只能支援到DDR4-2666 時脈組態。
▲ 總計6組SATA連接埠，採用各自獨立的90度插座，當M.2_1使用SATA 固態硬碟模組時，SATA_2會關閉之。
▲ 音效晶片附加遮罩提升抗干擾效果，迴路重點用料包含Nichicon電容，以及Ti 型號RC4580 與OPA1688A運算放大器。Asus 同樣從善如流的，為M.2_1 插槽加入散熱片，設計上是可以拆移至M.2_2 使用，出廠預設裝在M.2_1 純粹基於美觀考量。處理器一旁的M.2_1 依舊只分得2 條PCIe 3.0 通道（亦支援SATA 6Gb/s），得M.2_2 插槽才適合安裝PCIe 3.0x4 固態硬碟，這配置模式和其他家相反，是基於線路設計布局考量的結果。相對而言，由於M.2風扇插座就在M.2_2 插槽附近，可看出Asus 在PCIe 3.0 x4 NVMe 應用的配套措施相當完善。
▲ 匯流排介面總計有PCIe x16（處理器供應通道）、PCIe x16（H370供應PCIe 3.0 x4通道）、4支PCIe x1。
▲ 2組M.2插槽支援長度上限為Type 2280，因此儘管散熱片預設裝配在M.2_1，是可以自行拆移至M.2_2 使用。
▲ UEFI BIOS延續近期產品的設計。ROG Strix H270-F Gaming 整體設計與用料，並不負ROG Strix 產品定位與價格帶，所應該有的水準。它總計有7 組散熱風扇插座，支援範疇涵蓋M.2（靠近M.2_2）與AIO 水冷幫浦，同時也能接上自家風扇擴充板，另外更有1 組溫測插座可以運用。如果喜歡花俏，那麼除了1 組Aura Sync 相容的RGB LED 燈條插座，也保留了3D 列印這裝飾樂趣。
▲ USB 3.1 Gen 2控制器傳輸性能測試。
▲ Ashes of the Singularity測試（DX12、高品質）。
▲ 3DMark測試。
▲ PCMark 10測試。就整體而言，ROG Strix Hˇ70-F Gaming 許多面向是令人感到滿意，唯獨I/O 背板沒有USB 3.1Gen 1 而USB 2.0 看來過多，這得自行斟酌是否合用。
延伸閱讀
(一) Coffee Lake-S低價位世代到來，H370、H310桌上型晶片組登場廠商資料
