ASRock X399 Taichi主機板開箱實測,4-Way橋接卡宣告齒輪們正在壯大!

文.圖/Willy 2017-09-18 14:00:00
ASRock X399 Taichi為華擎的Taichi系列主機板注入新血,延續一貫的風格,這一次華擎又會端出什麼牛肉呢?


ASRock X399 Taichi主機板開箱,獨特外盒設計相當吸睛!

AMD的Ryzen Threadripper處理器於近期正式開賣之後,華擎身為主機板廠商之一,把握住這個機會,順勢將自家的Taichi系列向AMD晶片組作延伸,讓產品的布局更加的寬闊。小編今天就帶大家來看這款由華擎推出,搭載X399晶片組的主機板吧!

這一次ASRock採用有別於其他主機板的設計,採用直立式的外包裝設計,華擎每次都會準備貼心的小塑膠握把


在正面的包裝下寫著能夠支援AMD的Ryzen Threadripper、還能夠支援AMD CrossFire和NVIDIA SLI,最重要的是它還能夠支援RGB的LED燈光!


外盒背面可以看見其主機板的基本介紹


打開的方式有兩種,一種是直接從魔鬼氈撕開之後可以發現主機板本身,以及左手邊則寫著X399 Taichi的特色


將主機板從盒裝中取出時,會發現4個角落都被束繩纏住,避免因為設計為直立式在運送的過程中造成不必要的碰撞以及損傷


隨著購買主機板所附贈的配件有著軟體安裝指南、快速安裝指南、說明書、光碟、Wi-Fi天線、以及I/O擋板還有3組的橋接卡!


能夠支援4-Way的SLI橋接器相當特別,能夠讓玩家們在顯示卡的擴充上有更多元的選擇


有了4-Way當然也能夠3-Way,在使用上真的是相當方便呢!


當然大多數玩家們比較常使用的2-Way橋接卡,華擎當然也沒有忘記,在主機板的配件當中也能夠找到


ASRock X399 Taichi主機板實際進照帶你看,齒輪設計百看不厭!

這一次,ASRock X399 Taichi所搭載的是AMD X399的晶片組,而CPU插槽則採用AMD Socket TR4,在記憶體插槽的部分一樣能夠支援四通道DDR4,且具有8組的DDR4記憶體插槽,基礎時脈可以從2133至2667MHz,想要超頻至3600MHz也都是沒問題的。至於擴充槽的方面,提供了2組PCIe 3.0 x16、2組PCIe 3.0 x8、1組PCIe 2.0 x1插槽;儲存埠的部分則有8組的SATA3 6GB/s以及一組的U.2,並且還提供3組的Ultra M.2插槽,連I/O埠的部分也相當豐富,提供了Type-A和Type-C各一組的USB 3.1 Gen2的插槽以及8組的USB 3.1 Gen 1、雙網路埠以及2組天線埠和5個HD音訊插孔。

主機板正面照,可以看見屬於Taichi專有的齒輪設計以及AMD Socket TR4插槽、8組的DDR4插槽、4組的PCIE 3.0插槽,在I/O埠的上方,還有著Ryzen Threadripper的字樣


將主機板翻至背面後,可以看見在CPU插槽的部分也有著背面的護板,以免造成CPU插槽的受損


CPU的正面可以看見依舊刻有開啟順序以及關閉順序,且可以看見它有著一快透明塑膠護板保護插槽


記憶體插槽的部分這一次支援四通道共8組的DDR4記憶體插槽,基礎時脈可以支援至2667MHz,超頻至3600MHz以上也都沒有問題,最大容量也能夠支援至128GB


至於擴充槽的部分,提供了2組PCIe 3.0 x16、2組PCIe 3.0 x8、1組PCIe 2.0 x1插槽,插槽數量也還算足夠

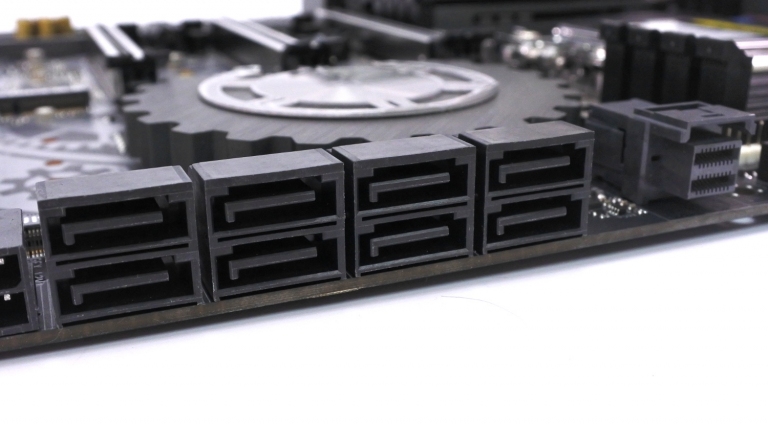

至於SATA埠的部分則提供了8組的SATA3 6GB/s以及1組的U.2


這一次也提供了3組的Ultra M.2插槽,最大也能夠支援至22110型都完全沒有問題。


在X399 Taichi當中,也有許多特色,像是在音效介面的部分,內建Purity Sound 4,不只採用的是Nichicon Fine Gold 系列音效專用電容,在輸出聲音時左右聲道走的PCB板也是不同層,也能夠支援至7.1聲道,最大耳機還支援至600歐姆的耳機,相當厲害的音效享受。在I/O埠上,內建2組Intel I211-AT的網路控制晶片,並且支援雙網路埠,使用上絕對給玩家最快速的速度。並且最左下還有能夠Flashback的按鈕,在使用上也相當方便。3組的Ultra M.2也可以將M.2介面的傳輸速率提升至32GB/s。最後也最特別的地方,華擎這次準備了超級外頻晶片III,這顆Hyper BCLK Engine III 是專為極限超頻設計,相當特別呢!

音效介面的部分採用的是Purity Sound 4,利用輸出聲音時左右聲道走不同的PCB板,來達到最穩定的訊號輸出


這一次音效所採用的電容是Nichicon Fine Gold系列音效專用電容,相當不錯的一款音效電容


華擎這一次也在主機板上準備了Power Switch和Reset Switch,對於玩家們也是相當貼心設計的一環


這顆晶片Hyper BCLK Engine III,編號是ICS 9VRS4883BKLF,能夠提供更高的BCLK頻率、更精確的波形,幫玩家徹底挖掘出CPU的超頻潛力


在BIOS中,只要進入Advanced的部分就能夠對CPU、晶片組、儲存埠做各種設定上的調整,相當簡單且直覺的設計


ASRock X399 Taichi主機板效能實測帶你看,1024M質數運算只要52秒!

看完了盒裝、配件、外觀、擴充槽的介紹,馬上就為大家帶來測試的數據,對於想要購入以及準備更換主機板的玩家有一個更好的依據。小編這一次也準備好測試平台的數據供大家參考,準備一窺ASRock X399 Taichi以及CPU的相關優化是否有令人驚艷的表現。

規格配備
處理器:AMD Ryzen Threadripper 1950X 3.4GHz 16C/32T
主機板:ASRock X399 Taichi
記憶體:G.Skill TridentZ RGB F4-3200C14D-16GTZR DDR4-3200 @ 2666
顯示卡:MSI GeForce GTX 1080 Ti Gaming X 11G (GPU:1544/1658/Mem: 1376)
SSD:Samsung SSD 960 Pro 512GB
電源供應器:Thermaltake ToughPower 1275W
作業系統:Windows 10 Pro 64- bit Version 1703 (Creators Update)
電源計劃設定:AMD Ryzen Balanced

使用CPUZ的軟體檢測CPU,可以用正確的偵測出AMD Ryzen Threadripper 1950X,採用的也是14nm製程


使用CPUZ的軟體檢測主機板,可以發現ASRock公司所開發的 X399 Taichi,BIOS的版本為當初測試時最新版本

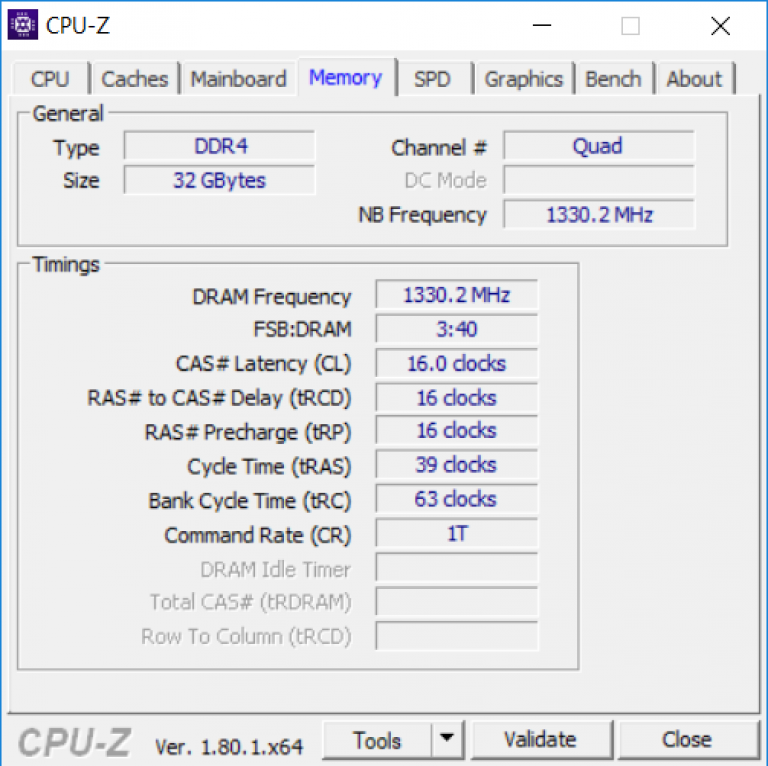

利用CPUZ的軟體檢測記憶體,採用的時脈為2666MHz,CL值為:16、16、16、39、1.2V


利用CPUZ的軟體檢測CPU的效能,可以發現16C/32T的1950X效能相當猛,直接贏過Core i7-6950X將近3900分的分差



簡單的檢測結束之後,小編接下來就要帶大家使用不同的軟體作測試,這次使用到的有AIDA64、CineBench R15、Sandra Lite 2017、wPrime、PCMark7、PCMark10、3DMark、VRMark等軟體。

使用CineBench R15軟體測試CPU的效能以及OpenGL的表現,可以發現CPU的分數可以到達3005cb,成績表現非常亮眼


使用Sandra Lite 2017測試CPU以及多媒體處理器的效能,可以發現表現都具有一定的水準,ASRock確實正一步一步的蛻變當中


使用PCmark7所測得的分數為8909,有著上乘的水準的表現


使用PCmark10所測得的分數為5667,整體的效能表現相當突出


使用AIDA64的軟體檢測處理器以及記憶體的效能,可以發現記憶體寫入的速度表現相當不錯,在CPU的部分也有足夠的優化


使用AIDA64的Cache&Memory Benchmark測試,可以看見記憶體的讀取和寫入速度都相當快速,整體表現令人讚揚

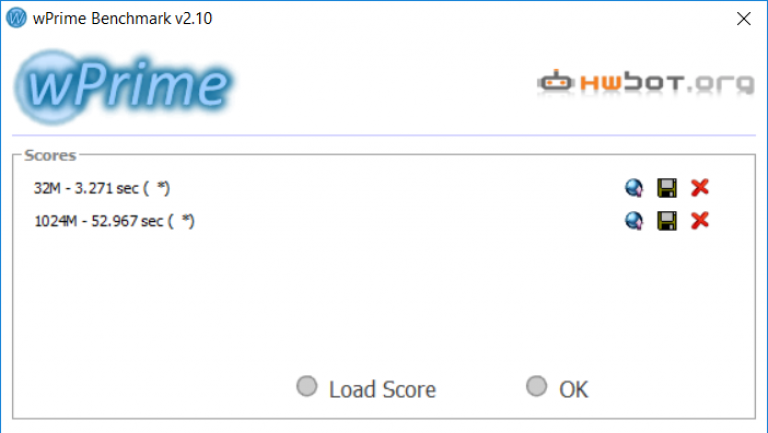

使用wPrime軟體測試,可以發現算至32M的質數需要3.271秒,而算至1024M的質數只需要52.967秒,主機板搭配CPU的32執行緒,運算的速度真的相當快速啊!

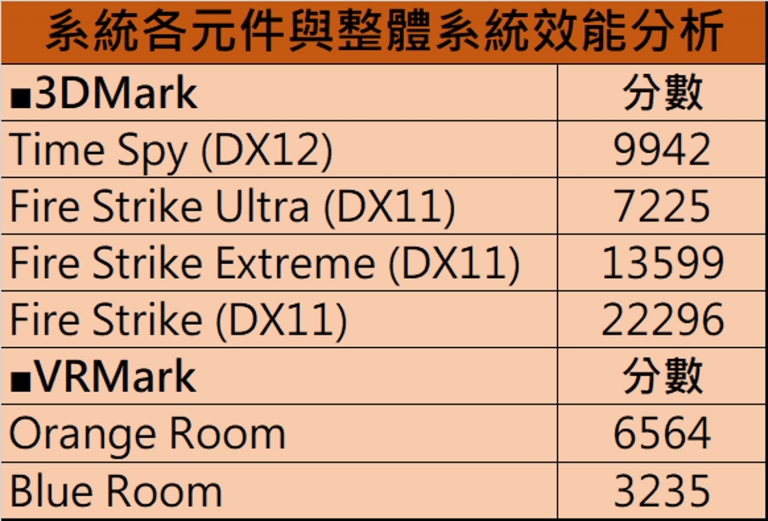

這一次所使用的顯示卡為MSI GeForce GTX 1080 Ti Gaming X 11G,利用其測試3DMark以及VRMark的分數如上,表現都相當不錯,甚至還在Time Spy的項目拿下9942的分數


ASRock X399 Taichi主機板「有感的」穩定確實進化,值得列入欲購清單!

這一次實測過後,發現ASRock X399 Taichi在AMD平台的產品延伸上面,有著相當棒的使用體驗,不論在Ultra M.2插槽的使用,或是在BIOS介面簡單易懂的設計,且在與AMD Ryzen Threadripper 1950X的搭配上,有著相當不錯的效能表現,在使用上絕對能夠讓玩家完全不會失望的效能表現。來吧各位玩家們!準備好您的荷包,準備在Taichi中體悟心靈祥和吧!

規格表
●主機板名稱:ASRocK X399 Taichi
●處理器腳位:Socket TR4
●晶片組:AMD X399
●記憶體插槽:8 x DDR4
●擴充槽:2組PCIe x16、2組PCIe 3.0 x8、1組PCIe 2.0 x1
●儲存埠:8組 SATA3 6.0 Gb/s、3組Ultra M.2、1組U.2
●USB埠:USB3.1 Gen2 x2(Type-A與C)、USB3.1 Gen1 x8
●網路埠:1組Giga PHY Intel I219V,、1組 GigaLAN Intel I211AT
●尺寸:ATX(30.5cm x 24.4cm)
●官方保固:四年(上網註冊)

廠商資料
廠商名稱:ASRock華擎科技股份有限公司
廠商電話:02-2314-8800
廠商網址:www.asrock.com.tw
建議售價:12,990元
