GIGABYTE GeForce GTX 1060 G1 Gaming 6G實測開箱,玩家級自製顯示卡中的優質精品!

文.圖/賴明亨 2016-07-19 21:00:00
技嘉最新G1 Gaming系列GeForce GTX 1060顯示卡來了,這款顯示卡的名稱叫做:GIGABYTE GeForce GTX 1060 G1 Gaming 6G


萬眾矚目,顯示卡之王NVIDIA,繪圖晶片正式改朝換代!這次,從前一代的Maxwell架構,轉換到新一代的Pascal架構,半導體製程,也從前一代的28奈米,升級到新一代的16奈米,帶來了更強大的繪圖性能,讓比較吃重的VR虛擬實境運算,高解析度4K遊戲的順暢度,有了大幅度的效能提昇。同時,功耗上也維持一定的水準,展現出節能強效的表現。高階版本首先發表,GeForce GTX 1080先行發售,緊接著是次一級的GeForce GTX 1070,再來,終於輪到了主流版本發表,GeForce GTX 1060終於問世,提供善解人意的價格,以及擁有驅動新世代遊戲的效能水平。在這同時,除了NVIDIA的GeForce GTX 1060 Founders Edition創始版最先發售,公版卡之外,NVIDIA旗下品牌顯示卡廠商,也積極的布局,以最快的速度,發表了對應各種市場的自製顯示卡。今天,我們就要帶大家看看,台灣品牌顯示卡專家,技嘉的最新G1 Gaming系列GeForce GTX 1060玩家級自製顯示卡,揭開它神祕的面紗,瞧瞧它強大的戰鬥力。

GIGABYTE GeForce GTX 1060 G1 Gaming 6G彩盒包裝正面






技嘉顯示卡,與眾不同!

技嘉一直致力於電腦零組件,在主機板與顯示卡的研發上面,可說是不遺餘力。尤其是顯示卡市場,這個電腦零組件的兵家必爭之地,技嘉科技可以說是部屬重兵,持續開發更強大的產品,要與對手展開激烈的世界大戰。與其他家完整供應品牌顯示卡業者不同的地方,技嘉是少數同時供應NVIDIA與AMD消費級顯示卡,無論是各種不同的需求,技嘉都有對應的解決方案,滿足不同玩家的各種不同應用需求。

用心堅持,努力看得到!
技嘉顯示卡的話,也是有走出自己不同的特色。最為人津津樂道的,就是風之力散熱系統,英文命名為WINDFORCE,目前總共,可以分成雙風扇散熱系統,與三風扇散熱系統,特別之處,除了有獨特扇葉設計,提昇風量來強化散熱,在散熱器本體上面,除了使用大型熱導管,也使用了熱導管直連的HDT(Heat Pipe Direct Touch)技術,做工上面,讓熱導管與散熱器底部完全貼合,這樣可以讓熱導管帶走熱量的速度加快,進而提昇整個散熱器的解熱速度,這時候,就需要強大的風扇散熱系統來做搭配。

在散熱器的散熱鰭片方面,也有相當的特色,加入了三角立體散熱技術,這是一種增加接觸面積與降低接觸熱阻的設計。此外,還加入了高低散熱鰭片的作法,這則也是一種增加散熱面積的方式,目的是為了增加解熱能力。此外,技嘉在顯示卡應用軟體上面,也相當用心,OC GURU ll就已經做到非常好,該有監控功能都有,也能做超頻與線上更新顯示卡韌體與驅動程式,後來,則發展出更強的XTREME Engine,可以說是全方位的顯示卡監控、超頻、優化與更新系統。此外,還使用了造型金屬強化背板,者主要是為了讓顯示卡更堅穩,不會在長期使用之下產生電路板的板彎,也讓散熱器與電路板能更加穩固。

技嘉GIGABYTE GeForce GTX 1060 G1 Gaming 6G顯示卡,散熱器做工非常用心,這款是用了2根複合式熱導管!


GeForce 9系列獨家特色
技嘉顯示卡,也還有很多獨有技術,除了超耐用久用料,使用2oz純銅電路板,這些基本的軍規高階用料,並使用多相位電源設計,滿足超頻供電的需求。以GeForce 9系列產品來說,目前看到的,就有FLEX DISPLAY技術,這是多螢幕顯示的自動切換,可以讓多螢幕顯示可以更得心應手。自行設計的WATER FORCE,則是針對三顯示卡的水冷優化設計,藉由一體式水冷散熱器的架構,來讓三張顯示卡可以共用一個水冷排,把水冷散熱的技術發揮得淋漓盡致。

後來,還導入了XTREME OUTLOOK,這是LED燈效的加入,搭配半被動式風扇控制系統,則可以讓繪圖晶片負載較低時,自動停止散熱風扇,這樣的作法,不但可以提昇風扇的壽命,也能讓顯示卡做出零噪音與低噪音的體驗。

自行設計的WATER FORCE,則是針對三顯示卡的水冷優化設計,藉由一體式水冷散熱器的架構,來讓三張顯示卡可以共用一個水冷排,把水冷散熱的技術發揮得淋漓盡致


GeForce 10系列獨家特色
以GeForce 10系列產品來說,目前看到的,WINDFORCE三風扇散熱系統的強化,推出3個100mm疊合風扇設計,更大的風扇尺寸,搭配不同的風扇方向,提供了更強大的風流,讓整個散熱體統能帶走的熱量更多。這次,還做了導流式鰭片設計,這一樣是為了增加接觸面積,並使用了更強的複合式熱導管,引進了銅粉稍節與溝槽式設計,讓熱管的傳熱性能可以再提昇,並引進了超大銅板散熱基座,這是一個銅底鋁鰭片的架構,做出一體成形的大面積銅底座,直接來接觸繪圖晶片與記憶體,正因為銅的吸熱速度較快,鋁的散熱較快,這樣的作法就能合併兩者的優勢,讓整個散熱的性能更好。玩家常抱怨,顯示卡風扇沒轉,是不是顯示卡壞了,為此,技嘉特別作出了FAN STOP的LED顯示功能,搭配半被動式風扇控制系統,就能讓用戶可以得知風扇是否正常運作。

而針對VR應用,也提出了全新的前置面板設計,Xtreme VR Link把顯示卡上的HDMI連接埠,與主機板上的USB 3.0連接埠,通通帶到了5.25吋前置面板,讓VR的安裝可以更加輕鬆。當然,2016年的電腦零組件,不能少的就是RGB LED燈效,這次全面引進XTREME GAMING標誌及FAN STOP停轉指示燈,可以做各種顏色與燈效程式化控制,必須搭配XTREME Engine工具軟體,來做個性化的控制。此外,由於NVIDIA原廠做了特殊的SLI BRIDGE橋接器,技嘉這邊則更用心,還提供了RGB LED燈效顯示的強化,可以凸顯自我風格。然而,這次,還有一個最強的特色,顯示卡電路板加入了PCB鍍膜製程,這是一種航太等級PCB保護膜,可以提昇防塵、防潮與防氧化的功能,讓顯示卡也能真正實現超耐久。


GIGABYTE Xtreme Gaming顯示卡GeForce 10系列特色


GIGABYTE XTREME GAMING顯示卡電路板加入了PCB鍍膜製程,這是一種航太等級PCB保護膜

技嘉電競顯示卡,5年保固免費升級!
然而,顯示卡一直是兵家必爭之地,除了說要有高階軍規用料,高效能的靜音散熱器,強化的超頻能力,最重要的,不外乎,就是售後服務的保固期限。2016/06/08(三),技嘉也跟著提出:「 技嘉顯示卡免費升級五年保固!主要針對高階的GTX 1060、1070、1080自製顯示卡!」

活動時間:2016/05/27~2016/12/31
註冊時間:2016/05/27~2017/01/31
活動內容:活動期間內,購買技嘉科技顯示卡指定機種(請參考以下列表),於購買後30天內至XTREME GAMING官方網站完成註冊,即可獲得五年延長保固

必須要在活動時間:2016/05/27~2016/12/31,購買技嘉科技顯示卡指定機種,還要於購買後30天內至XTREME GAMING官方網站完成註冊。才能得到技嘉電競顯示卡,5年保固免費升級的火力加持。



「技嘉GIGABYTE GeForce GTX 1060 G1 Gaming 6G」顯示卡重裝上陣!

GIGABYTE GeForce GTX 1060 G1 Gaming 6G,則是技嘉針對專業遊戲玩家所打造,G1 Gaming系列,採用風之力雙風扇散熱系統,本身算是玩家級超頻版本顯示卡,技嘉還有許多不同特色的進階款版本。提供基本的超頻性能,具備一般的Gaming Mode,繪圖核心預設時脈:1594MHz,Boost超頻時脈:1809MHz,超頻的OC Mode,繪圖核心預設時脈:1620MHz,Boost超頻時脈:1847MHz,本身也有RGB SPECTRUM的LED燈效顯示。

風之力雙風扇散熱系統,使用了2個9CM風扇,並使用反向風扇設計,是一種氣流導向的強化散熱,一樣的,使用了複合式熱導管,以及熱導管直連的HDT(Heat Pipe Direct Touch)技術,並擁有GPU Gauntlet Sorting傻瓜一鍵自動超頻的功能,XTREME Engine工具軟體則讓玩家可以輕鬆上手,監控顯示卡的所有狀態,以及進行各種調校與優化。

實品開箱

接下來,我們就來開始,進行開箱囉!

顯示卡外觀檢視
顯示卡外包裝盒正面


顯示卡外包裝盒背面


三個特色,RGB SPECTRUM、WINDFORCR與OC EDITION


四個重點支援,GAMEEWORKS、VRWORKS、G-SYNC、DIRECTX 12


VR READY


顯示卡外包裝盒側面


型號:GV-N1060G1 GAMING-6GD(REV 1.0,6144MB)






開箱囉
顯示卡外包裝盒,裡面還有一個紙盒


打開有個G1 GAMING的標誌


看到包著靜電袋的顯示卡了!


下方,有一張Quick Guide簡易說明書,以及一張驅動程式光碟片


顯示卡本體
顯示卡本尊正面照


黑色造型強化背板


輸出介面端子


側面照


顯示卡本尊下方


8-Pin電源

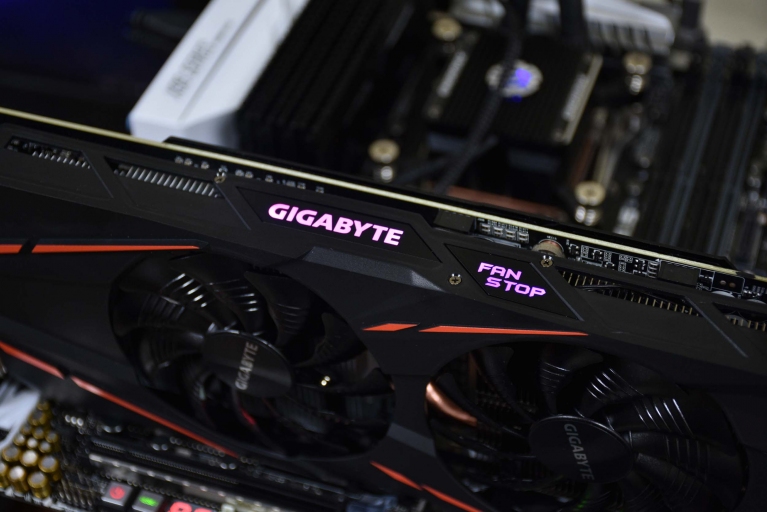

RGB LED燈效顯示,共有GIGABYTE與FAN STOP這兩個區域


沒有SLI連接器


顯示卡本尊上方


顯示卡本尊站立英姿


LED燈效顯示
黃色顯示


紫色顯示


藍色顯示


綠色顯示


散熱器拆解
拆下螺絲,就能輕鬆把散熱器卸下。這邊,可以清楚看到散熱器,為鋁底鋁鰭片架構,2根熱導管與2個風扇設計,並可分為3個散熱模組,也使用了熱導管直連的HDT(Heat Pipe Direct Touch)技術,可清楚看到熱導管嵌入在散熱器表面,散熱器上面共有2個4-Pin連接線


顯示卡電路板裸板本體


側面照


換一個角度


電源相位設計,可以從這邊看出來


還有2個記憶體顆粒的位置


印有GIGABYTE字樣


SAMSUNG K4G80325FB-HC25的GDDR5 SDRAM顯示記憶體顆粒


6顆顯示記憶體顆粒


繪圖晶片,中間有NVIDIA品牌字樣,TAIWAN製造地字樣,繪圖晶片編號:GP106-400-A1


這個角度,可以看更清楚晶片編號


本身完全沒有SLI的擴充能力


效能測試

效能測試的話,平台蠻重要的,這邊則選用了Intel X99平台,使用了Intel Core i7-5960X處理器(預設模式,TurboBoost開啟),搭配X99主機板,DDR4-2133 4GB x4=16GB記憶體,與Crucial M550 1TB SSD固態硬碟,並選用Thermaltake Toughpower XT PLATINUM 1275W電源供應器。作業系統,安裝Windows 10 x64專業版中文版,驅動程式,安裝GEFORCE GAME READY DRIVER正式版368.64 WHQL。

GIGABYTE GeForce GTX 1060 G1 Gaming 6G顯示卡的話,採用預設模式,並沒有進行額外的超頻動作。根據技嘉的官方資料,這張顯示卡,提供基本的超頻性能,具備一般的Gaming Mode,繪圖核心預設時脈:1594MHz,Boost超頻時脈:1809MHz,超頻的OC Mode,繪圖核心預設時脈:1620MHz,Boost超頻時脈:1847MHz。

顯示卡檢測

驅動程式
NVIDIA控制面板,版本:368.64


NVIDIA系統資訊


NVIDIA GeForce Experence我的裝置


GPU-Z
NVIDIA GeForce GTX 1060 6GB


StreamVR效能測試結果
差點破表,顯示為推薦配備,平均保真度:8.8(非常高),以測試張數:9632



為了瞭解GTX 1060顯示卡的效能,PCDIY! online這邊,除了使用3DMARK軟體,也使用六套遊戲:GTA5、全境封鎖、虹彩六號、刺客任務、Ashes of the Singularity、全軍破敵:戰鎚進行測試,其中刺客任務、Ashes of the Singularity、全軍破敵都支援DX12模式,因此這三款遊戲主要是以測試DX12的效能為主。但由於全軍破敵:戰鎚為測試版,有時會無法正常切換解析度,因此部分成績缺列。

顯示效能測試

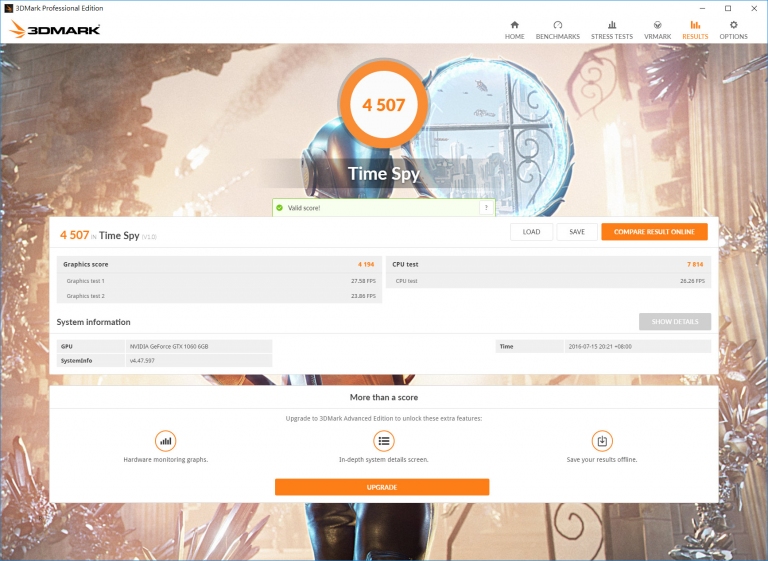

3DMARK的Time Spy測試結果


3DMARK的Fire Strike測試結果


3DMARK的Fire Strike Extreme測試結果


3DMARK的Fire Strike Ultra測試結果


3DMARK的Sky Diver測試結果


3DMARK的Cloud Gate測試結果


3DMARK的Ice Storm測試結果


遊戲效能測試
全境封鎖,Full HD解析度測試數據


全境封鎖,2560x1440解析度測試數據


全境封鎖,3840x2160解析度測試數據


虹彩六號,Full HD解析度測試數據


虹彩六號,2560x1440解析度測試數據


虹彩六號,3840x2160解析度測試數據


Ashes of the Singularity,Full HD解析度測試數據


Ashes of the Singularity,2560x1440解析度測試數據


Ashes of the Singularity,3840x2160解析度測試數據


全軍破敵:戰鎚,2560x1440解析度測試數據


詳細的數據比較,PCDIY!已整理為下面的表格!

顯示效能表現

3DMARK測試結果總整理


DX11遊戲效能表現

DX11遊戲效能測試結果總整理


DX12遊戲效能表現

DX12遊戲效能測試結果總整理


溫度與耗電測試表現

至於在溫度與耗電方面:用FurMark 燒機, 溫度約43-70度 ; 耗電的話,平常待機83~85W; 最大242W, FurMark燒機時228~235W


整體效能表現搶眼!

從這張GIGABYTE GeForce GTX 1060 G1 Gaming 6G顯示卡的效能表現,可以發現GeForce GTX 1060有著相當強悍的性能,不管在一般測試軟體,或者遊戲性能表現上面,效能表現優異。整體來說,直接超越前一世代高階主力GeFore GTX 970,性能已經逼近GeFore GTX 980,更重要的,可以完勝Radeon RX 480,算是新一代中階主力顯示卡代表作。

GIGABYTE GeForce GTX 1060 G1 Gaming 6G顯示卡,該有的功能都有,散熱也相當用心,並具備了強化背板,整體設計相當用心,實測效能表現強悍。PCDIY!在此特別推薦!


市場行情

台北光華商場這邊,一如預期,GeForce GTX 1060顯示卡,上市的日期為2016年07月19日PM 21:00,時間一到,沒有意外的,這張GIGABYTE GeForce GTX 1060 G1 Gaming 6G顯示卡,也在店家架上,首批到貨,報價:10,690元。

GIGABYTE GeForce GTX 1060 G1 Gaming 6G顯示卡,台北光華商場最新市場行情,原價屋報價:10,690元


玩家級自製顯示卡中的優質精品!

這次,我們搶在第一時間,實測開箱了GIGABYTE GeForce GTX 1060 G1 Gaming 6G顯示卡,從顯示卡本尊上面,就能看到技嘉的用心,除了超耐久用料之外,導入了許多新的技術,從硬體到軟體,從外表到內在,到最後的效能表現,整體表現相當優異。再加上技嘉顯示卡免費升級五年保固,玩家想要的,該有的都有,一應俱全。這可以說是一張針對專業遊戲玩家所打造,內外兼具的玩家級自製顯示卡。

無疑的,是玩家級自製顯示卡中的優質精品!

廠商資訊

廠商名稱:GIGABYTE - 技嘉科技股份有限公司
廠商電話:0800-079-800
廠商網址: www.gigabyte.tw
